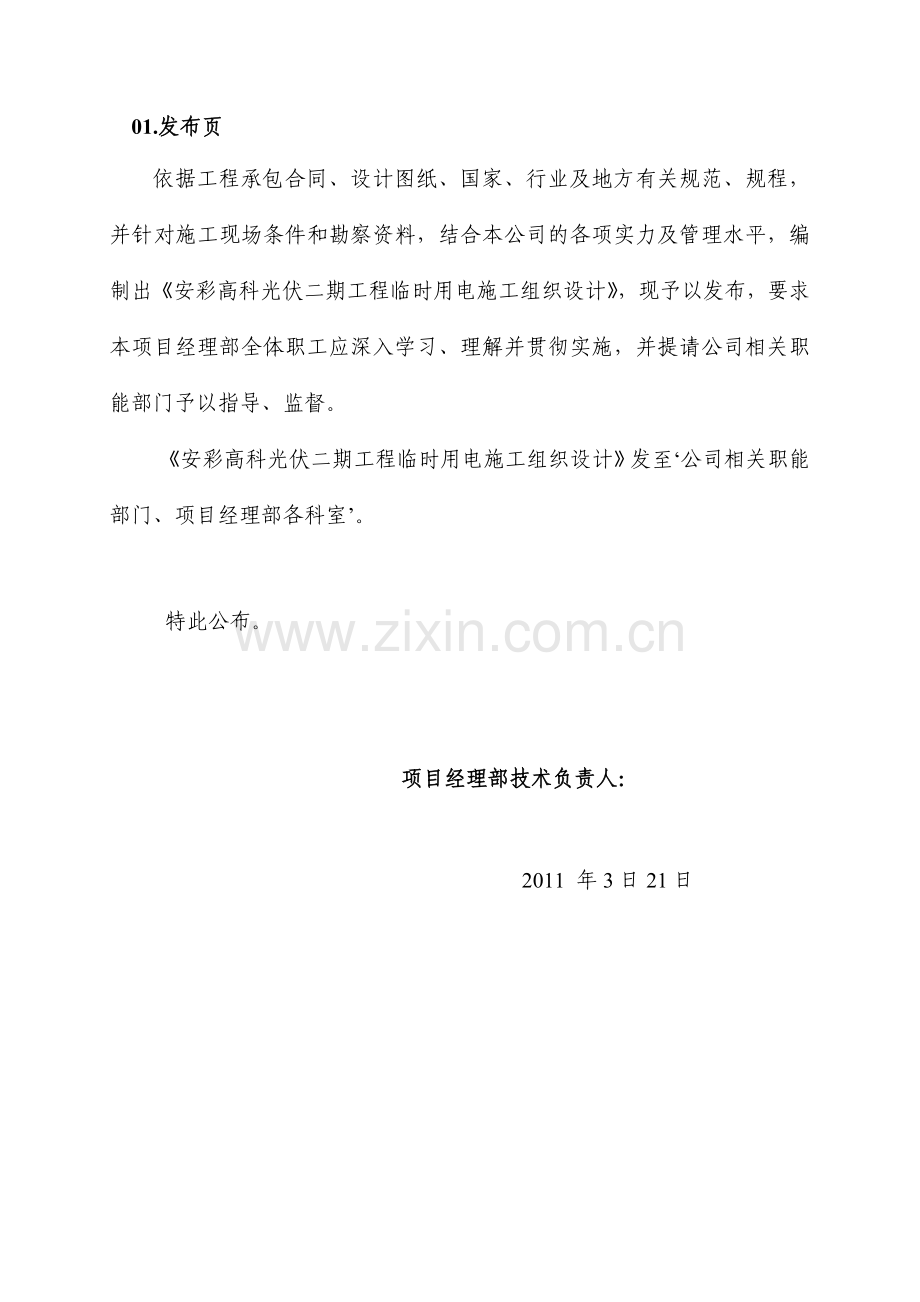

01.发布页
依据工程承包合同、设计图纸、国家、行业及地方有关规范、规程，并针对施工现场条件和勘察资料，结合本公司的各项实力及管理水平，编制出《安彩高科光伏二期工程临时用电施工组织设计》，现予以发布，要求本项目经理部全体职工应深入学习、理解并贯彻实施，并提请公司相关职能部门予以指导、监督。
《安彩高科光伏二期工程临时用电施工组织设计》发至‘公司相关职能部门、项目经理部各科室’。

特此公布。

项目经理部技术负责人：

2011 年3日21日

02.修改页
序号
原章节
原内容
修改内容
日期
批准人

目 录
一、工程概况及编制依据 2
1、工程概况 2
2、编制依据 2
二、项目目标及施工部署 2
1、项目目标 2
2、施工部署 2
三、施工方案 2
1、本工程采用TN-S三相五线制 2
2、施工现场的配电线路 3
3、配电箱与开关箱 3
4、现场照明 5
五、设计内容和步骤 6
1、现场勘探及初步设计: 6
2、确定用电负荷: 7
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 10
(21)1号照明分箱进线及进线开关的选择 19
(22)2号动力分箱进线及进线开关的选择 20
(23)1号干线导线截面及出线开关的选择 20
4、选择总箱的进线截面及进线开关: 20
5、选择变压器: 21
四、绘制临时供电施工图 21
五、安全用电技术措施 21
1、安全用电技术措施 21
2、安全用电组织措施 27
六、安全用电防火措施 28
1、施工现场发生火灾的主要原因 28
2、预防电气火灾的措施 29

临时用电施工组织设计
一、工程概况及编制依据
1、工程概况
详见施工组织设计
2、编制依据
本工程的施工组织设计
《施工现场临时用电安全技术规范》（JGJ46-2005）
《建设工程施工现场供用电安全规范》（GB50194-93）
《通用用电设备配电设计规范》（GB50055-93）
《供配电系统设计规范》（GB50052-95）
《建筑施工安全检查标准》（JGJ59-99）
二、项目目标及施工部署
1、项目目标
质量目标：机械设备用电、配电线路、电器配置合规范要求
安全目标：无安全事故发生
进度目标：提前施工，满足工程用电要求
2、施工部署
该工程的临时用电建设单位供电源设在办公室东侧配电室，现场的箱式变电站直接用YC－95（120）三相五线制橡胶绝缘电缆线直接接引到总配电柜。然后由总配电柜分八路用橡胶绝缘电缆线接引到各分配电总箱。施工现场设七个总电箱，办公区设一个总电箱，作业区段根据各自工程的用量设置分配电箱46个，开关箱62个。
三、施工方案
1、本工程采用TN-S三相五线制
为了消除由于共用中性线而使中性线带电，造成触电事故，本工程依照《施工现场临时用电安全技术规范》采用TN-S接零保护系统，设置专用的保护零线，与工作零线分开。保护零线严禁通过任何开关和熔断器，保护零线作为接零保护的专用线，必须独用，不能他用；保护零线除了从工作接地线（变压器）或总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱壳形成电气连接。保护零线除必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为使接地电阻更小，可适当多打重复接地。

2、施工现场的配电线路
本工程配电电线主要采用地下暗敷方式布线，对移动机具、移动照明工具、手持电动工具、塔吊等的电线，采用架空明敷。架空线必须采用绝缘线，电缆埋地深度不小于0.7米，并在电缆上下均匀铺设不小于50mm厚的细纱，然后覆盖砖等硬质保护层。高层施工中，电缆水平敷设宜沿墙或门口固定，电缆的最大弧垂距地不得小于1.8米，以防施工过程中人及物经常触碰。引入配电箱的电线要从箱下引入和从箱下引出（即下出下进），金属电箱要加护套管，从架空线到箱体间的电线排列整齐。电线接头实行三包，及先黄蜡带、再黑胶布、最后为防水绝缘塑料胶带。穿越道路的电线要架空或穿管埋地，穿管埋地深度不小于0.7米，管口密封，管内导线不得有接头。现场布线位置明了，便于检查。
3、配电箱与开关箱
要求采用“三级配电两级保护”五芯电缆配电系统，三级配电为总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两级保护为分配电箱和开关箱均必须经漏电保护开关保护。开关箱（末级）必须装设漏电保护器（30mA或15mA）实行“一机一闸，一漏一箱”，每台设备有专用的开关箱，从而提高了临时用电的安全。选用的配电箱、开关箱质量保证，合乎现场使用要求和安全规程。
固定式二级分配箱的下底与地面的垂直距离应大于1.4米，小于1.6米；移动式分配电箱、开关箱的下底与地面的垂直距离大于0.8米，小于1.6米。分配电箱和开关箱的距离不得超过30米。
施工采用保护接零的电箱，每个分配电箱必须重复接地，其接地电阻＜10欧，其他接地系统，如避雷针等，其接地电阻＜4欧。
（1）配电箱开关箱装设的电器技术要求
箱内电器安装常规是左大右小，大容量的控制开关、熔断器在左面，小容量的开关电器在右面；配电箱内的电器应安装在金属或非木质的绝缘安装板上；配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零，保护接零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线连接；对于配电箱、开关箱的电源导线进出为下进下出；所有配电箱均应标明其名称、用途，并做出分路标记；进入开关箱的电源线，严禁用插销连接。
（2）总配电箱的电器配置与连接
临时用电采用TN-S系统，总配电箱设置漏电保护器；总配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关器的额定值、动作整定值相适应；总配电箱应装设电压表，总电流表、总电度表及其他仪表。
（3）分配电箱的电器配置与接线
分配电箱的电器配置和接线应与总配电箱的电器配置和接线，以及配电线路相适应；分配电箱必须设置漏电保护器，以实现临时用电工程的两级漏电保护；分配电箱应装设总隔离开关以及总熔断器和分路熔断器（或总自动开关和分路自动开关），总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
配置与接线如下图所示：

（4）开关箱的电器配置与接线
开关箱的电器配置和接线应与分配电箱的电器配置和接线，以及配电线路相适应。作为施工现场临时用电的第一级，也是最主要的防漏电触电措施，所有的开关箱必须设置漏电保护器。每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制两台及两台以上用电设备（含插座）。开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离，开关箱中必须装设漏电保护器。
4、现场照明
室外照明灯具的金属外壳必须作保护接零，单相回路的照明开关箱（板）内必须装设漏电保护器。室外灯具距地面不得低于3米，卤化物灯具的安装高度应在离地面5米以上；路灯的每个灯具应单独装设熔断器保护；油库、油漆库除通风外，灯具必须为防爆型，拉线开关应安装于库门外；
室内照明灯具装设不得低于2.4米；室内螺口灯头的接线，相线接在于中心触头相连的一端，零线接在与螺纹口相连接的一端，灯头的绝缘外壳不得有破坏和漏电；任何电器、灯具的相线必须经开关控制，不得将相线直接引入灯具、电器；工地上使用的单相220V生活用电器应使用专用漏电保护器控制，并设有专用的保护零线；电源线应采用三芯的橡皮电缆线，固定式穿管保护，管子要固定。对工人的临时宿舍内的照明装置及插座要严格管理，防止工人私拉、刮接电炊具或违章使用电炉。
施工现场用电量统计表:
序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 高压汞灯 3 2 6
2 白炽灯 0.04 20 0.8
3 复印机 0.5 2 1
4 电脑 0.2 8 1.6
5 饮水机 0.55 8 4.4
6 警卫照明 2 1 2
7 蛙式夯土机 HW-201 2.5 3 7.5
8 立式夯土机 2.5 2 5
9 插入式振动器 ZX70 1.5 5 7.5
10 平板式振动器 ZB11 1.1 4 4.4
11 钢筋调直机 GT3/9 7.5 1 7.5
12 钢筋切断机 QJ40 7 1 7
13 钢筋成型机 GW40 3 2 6
14 交流电焊机 BX3-120-1 9 4 36
15 木工圆锯 MJ114 3 4 12
16 木工圆锯 MJ106 5.5 2 11
17 钢筋对焊机 UN2-100 10 1 10
18 直螺纹剥离机 3 1 3

五、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、高压汞灯
Kx = 0.6 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.6×6×1.1 = 3.96 kW
Qjs = Pjs× tgφ=3.96×1.02 = 4.04 kvar
(2)、白炽灯
Kx = 0.9 Cosφ = 0.9 tgφ = 0.48
Pjs = 0.9×0.8×1 = 0.72 kW
Qjs = Pjs× tgφ=0.72×0.48 = 0.35 kvar
(3)、复印机
Kx = 0.6 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.6×1×1 = 0.6 kW
Qjs = Pjs× tgφ=0.6×1.33 = 0.8 kvar
(4)、电脑
Kx = 0.2 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.2×1.6×1.2 = 0.384 kW
Qjs = Pjs× tgφ=0.38×0.75 = 0.29 kvar
(5)、饮水机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4.4×1 = 1.32 kW
Qjs = Pjs× tgφ=1.32×1.02 = 1.35 kvar
(6)、警卫照明
Kx = 0.6 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.6×2×1 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.33 = 1.6 kvar
(7)、蛙式夯土机
Kx = 0.5 Cosφ = 0.55 tgφ = 1.52
Pjs = 0.5×7.5 = 3.75 kW
Qjs = Pjs× tgφ=3.75×1.52 = 5.69 kvar
(8)、立式夯土机
Kx = 0.5 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.5×5 = 2.5 kW
Qjs = Pjs× tgφ=2.5×1.33 = 3.33 kvar
(9)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7.5 = 2.25 kW
Qjs = Pjs× tgφ=2.25×1.02 = 2.3 kvar
(10)、平板式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4.4 = 1.32 kW
Qjs = Pjs× tgφ=1.32×1.02 = 1.35 kvar
(11)、钢筋调直机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×7.5 = 4.875 kW
Qjs = Pjs× tgφ=4.88×1.02 = 4.97 kvar
(12)、钢筋切断机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×7 = 4.55 kW
Qjs = Pjs× tgφ=4.55×1.02 = 4.64 kvar
(13)、钢筋成型机
Kx = 0.65 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.65×6 = 3.9 kW
Qjs = Pjs× tgφ=3.9×1.02 = 3.98 kvar
(14)、交流电焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 9×0.4=3.6kW
Pe = n×(Jc/Jc1)1/2×Pn = 4×(0.5/1)1/2×3.6 = 10.18 kW
Pjs = Kx×Pe =0.5×10.18 = 5.09kW
Qjs = Pjs× tgφ=5.09×2.29 = 11.67 kvar
(15)、木工圆锯
Kx = 0.65 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.65×12 = 7.8 kW
Qjs = Pjs× tgφ=7.8×1.33 = 10.4 kvar
(16)、木工圆锯
Kx = 0.65 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.65×11 = 7.15 kW
Qjs = Pjs× tgφ=7.15×1.33 = 9.53 kvar
(17)、钢筋对焊机
Kx = 0.5 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = 10kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×10 = 7.07 kW
Pjs = Kx×Pe =0.5×7.07 = 3.54kW
Qjs = Pjs× tgφ=3.54×2.29 = 8.1 kvar
(18)、直螺纹剥离机
Kx = 0.7 Cosφ = 0.3 tgφ = 3.18
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = 3kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×3 = 2.12 kW
Pjs = Kx×Pe =0.7×2.12 = 1.48kW
Qjs = Pjs× tgφ=1.48×3.18 = 4.72 kvar
(19)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(3.96+0.72+0.6+0.38+1.32+1.2+3.75+2.5+2.25+1.32+4.88+4.55+3.9+5.09+7.8+7.15+3.54+1.48) = 50.752 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(4.04+0.35+0.8+0.29+1.35+1.6+5.69+3.33+2.3+1.35+4.97+4.64+3.98+11.67+10.4+9.53+8.1+4.72) = 71.197 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (50.7522+71.1972)1/2 = 87.435 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 87.435/(1.732×0.38) = 132.847 A
3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。
(1)、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×3/(0.22×0.7) = 19.48A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=19.48×2.00(台数)= 38.96 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(2)、白炽灯开关箱至白炽灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.9 tgφ = 0.48
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×0.04/(0.22×0.9) = 0.2A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制20台用电器，开关的电流为Ir=0.20×20.00(台数)= 4.04 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(3)、复印机开关箱至复印机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×0.5/(0.22×0.6) = 3.79A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=3.79×2.00(台数)= 7.58 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(4)、电脑开关箱至电脑导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.8 tgφ = 0.75
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×0.2/(0.22×0.8) = 1.14A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制8台用电器，开关的电流为Ir=1.14×8.00(台数)= 9.09 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(5)、饮水机开关箱至饮水机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×0.55/(0.22×0.7) = 3.57A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制8台用电器，开关的电流为Ir=3.57×8.00(台数)= 28.57 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(6)、警卫照明开关箱至警卫照明导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×2/(0.22×0.6) = 15.15A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(7)、蛙式夯土机开关箱至蛙式夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.55 tgφ = 1.52
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.5/(1.732×0.38×0.55) = 6.91A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制3台用电器，开关的电流为Ir=6.91×3.00(台数)= 20.72 A。
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(8)、立式夯土机开关箱至立式夯土机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.5/(1.732×0.38×0.6) = 6.33A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=6.33×2.00(台数)= 12.66 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(9)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制5台用电器，开关的电流为Ir=3.26×5.00(台数)= 16.28 A。
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
(10)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=2.39×4.00(台数)= 9.55 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(11)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.7) = 16.28A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(12)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7/(1.732×0.38×0.7) = 15.19A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(13)、钢筋成型机开关箱至钢筋成型机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=6.51×2.00(台数)= 13.02 A。
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(14)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(Ue ×Cosφ) = 1×10.18/(0.38×0.4) = 66.99A
ii)选择导线
选择XV-4×16 ，空气明敷/架空线路时其安全载流量为76A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=66.99×4.00(台数)= 267.96 A。
选择开关箱内隔离开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。
(15)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制4台用电器，开关的电流为Ir=7.60×4.00(台数)= 30.39 A。
选择开关箱内隔离开关为Hk1-60/3，，漏电保护器为 DZ15L-100/30。
(16)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×5.5/(1.732×0.38×0.6) = 13.93A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
由于开关控制2台用电器，开关的电流为Ir=13.93×2.00(台数)= 27.86 A。
选择开关箱内隔离开关为Hk1-30/3，，漏电保护器为 DZ15L-100/30。
(17)、钢筋对焊机开关箱至钢筋对焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×7.07/(1.732×0.38×0.4) = 26.86A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A，，漏电保护器为 DZ15L-100/30。
(18)、直螺纹剥离机开关箱至直螺纹剥离机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.3 tgφ = 3.18
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×2.12/(1.732×0.38×0.3) = 10.74A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，，漏电保护器为 DZ15L-100/30。
(19)、1号照明分箱至第1组照明灯具(高压汞灯、白炽灯、复印机、电脑、饮水机、警卫照明)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
高压汞灯
Kx = 0.6 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×3×2/(0.22×0.7) = 7.81A
白炽灯
Kx = 0.9 Cosφ= 0.9 tgφ= 0.48
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.9×0.04×20/(0.22×0.9) = 1.22A
复印机
Kx = 0.6 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×0.5×2/(0.22×0.6) = 1.52A
电脑
Kx = 0.2 Cosφ= 0.8 tgφ= 0.75
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.2×0.2×8/(0.22×0.8) = 0.61A
饮水机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.3×0.55×8/(0.22×0.7) = 2.87A
警卫照明
Kx = 0.6 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx ×Pe ×台数/(Ue ×Cosφ) = 0.6×2×1/(0.22×0.6) = 3.04A

Ijs(1组灯具 )= 17.06A
该组中最大的开关箱电流Ijs=38.96A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=38.96×1.1=42.86A
ii)选择导线
选择XV-4×10 ，空气明敷/架空线路时其安全载流量为57A。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。
(20)、2号动力分箱至第1组电机(蛙式夯土机、立式夯土机、插入式振动器、平板式振动器、钢筋调直机、钢筋切断机、钢筋成型机、交流电焊机、木工圆锯、木工圆锯、钢筋对焊机、直螺纹剥离机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
蛙式夯土机
Kx = 0.5 Cosφ= 0.55 tgφ=
