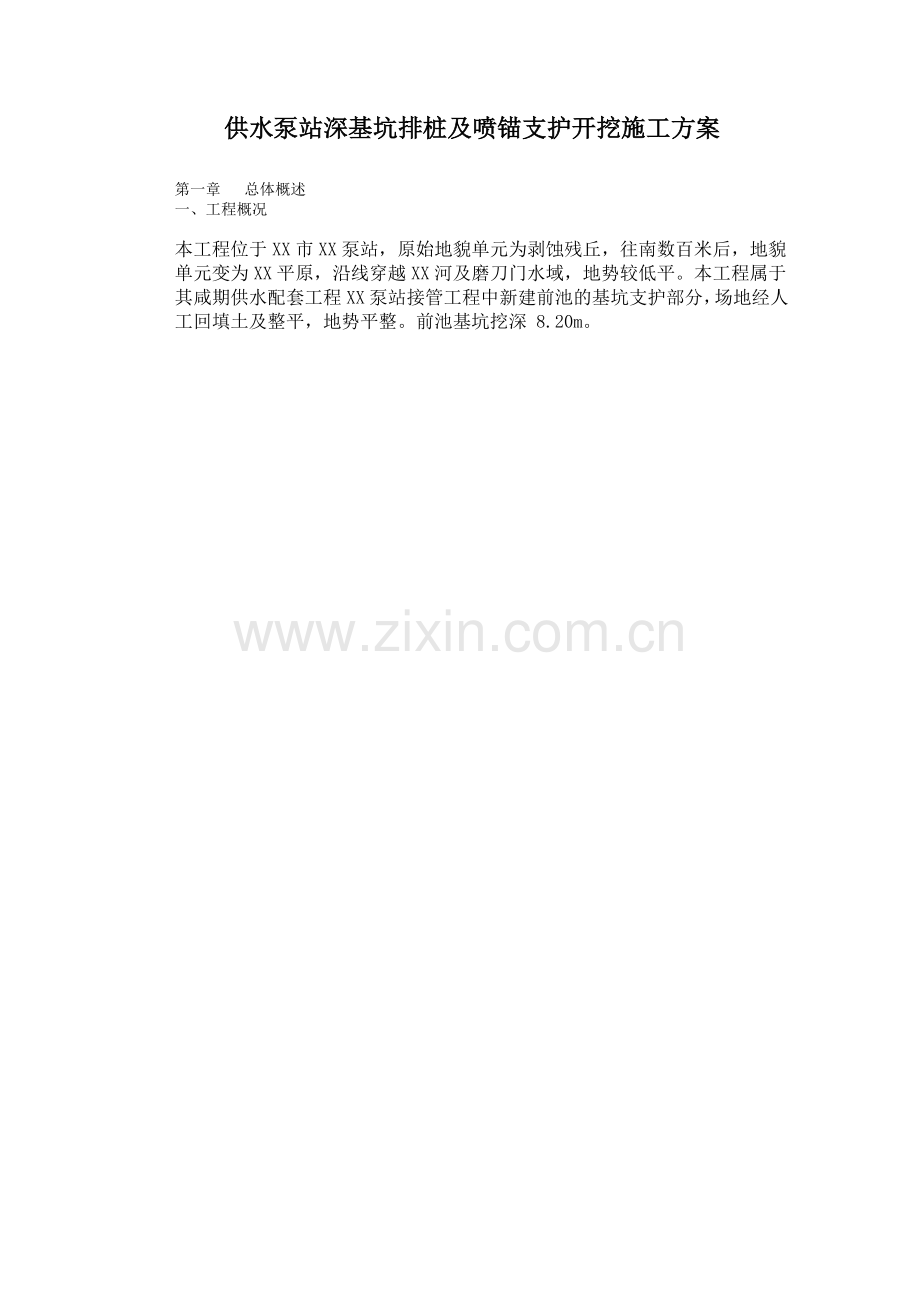

供水泵站深基坑排桩及喷锚支护开挖施工方案

第一章 总体概述
一、工程概况

本工程位于XX市XX泵站，原始地貌单元为剥蚀残丘，往南数百米后，地貌单元变为XX平原，沿线穿越XX河及磨刀门水域，地势较低平。本工程属于其咸期供水配套工程XX泵站接管工程中新建前池的基坑支护部分，场地经人工回填土及整平，地势平整。前池基坑挖深 8.20m。

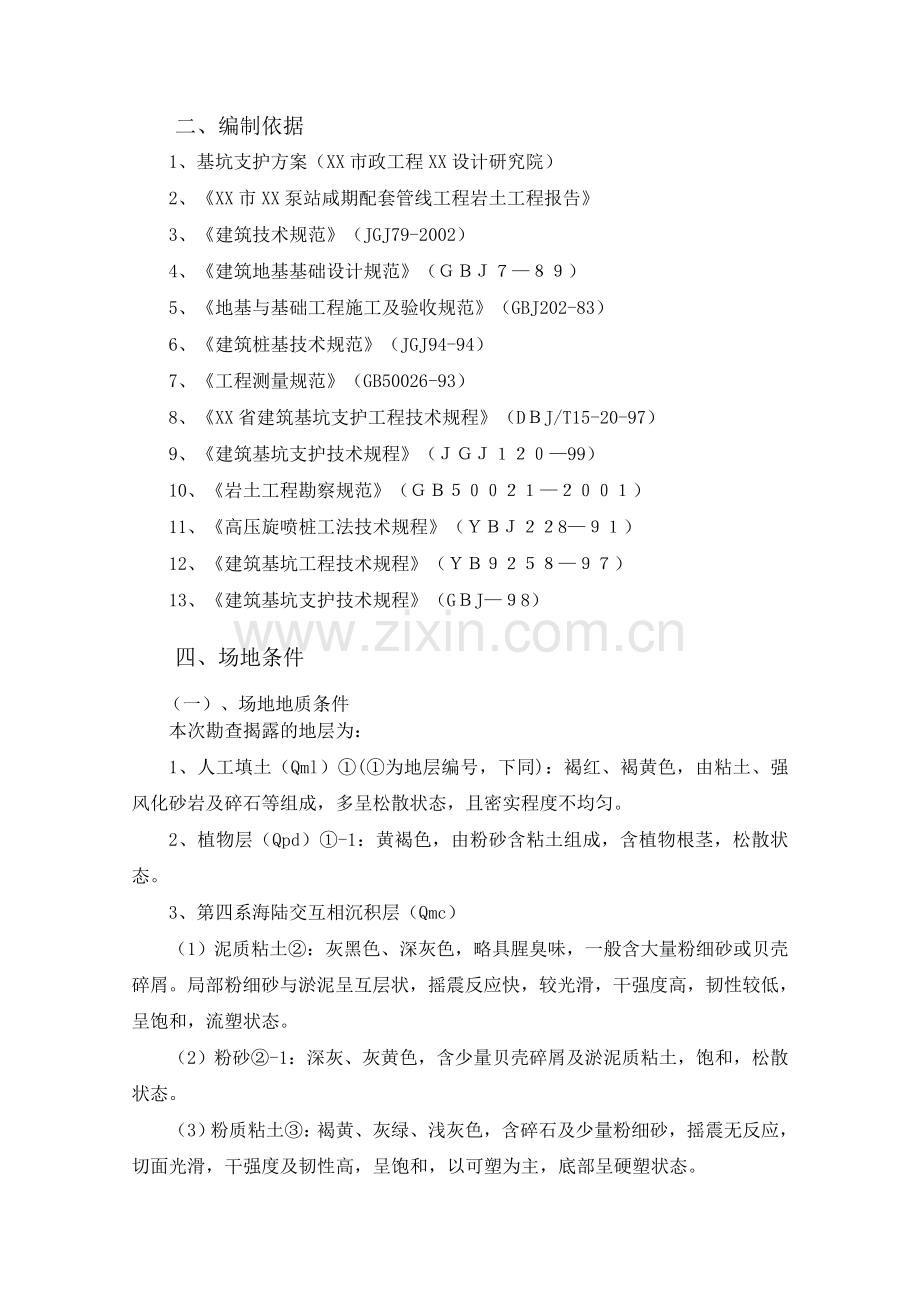

二、编制依据
1、基坑支护方案（XX市政工程XX设计研究院）
2、《XX市XX泵站咸期配套管线工程岩土工程报告》
3、《建筑技术规范》（JGJ79-2002）
4、《建筑地基基础设计规范》（ＧＢＪ７—８９）
5、《地基与基础工程施工及验收规范》（GBJ202-83）
6、《建筑桩基技术规范》（JGJ94-94）
7、《工程测量规范》（GB50026-93）
8、《XX省建筑基坑支护工程技术规程》（DＢJ/T15-20-97）
9、《建筑基坑支护技术规程》（ＪＧＪ１２０—99）
10、《岩土工程勘察规范》（ＧＢ５００２１—２００１）
11、《高压旋喷桩工法技术规程》（ＹＢＪ２２8—９１）
12、《建筑基坑工程技术规程》（ＹＢ９２５８—９７）
13、《建筑基坑支护技术规程》（GＢJ—９8）
四、场地条件
（一）、场地地质条件
本次勘查揭露的地层为：
1、人工填土（Qml）①(①为地层编号，下同)：褐红、褐黄色，由粘土、强风化砂岩及碎石等组成，多呈松散状态，且密实程度不均匀。
2、植物层（Qpd）①-1：黄褐色，由粉砂含粘土组成，含植物根茎，松散状态。
3、第四系海陆交互相沉积层（Qmc）
（1）泥质粘土②：灰黑色、深灰色，略具腥臭味，一般含大量粉细砂或贝壳碎屑。局部粉细砂与淤泥呈互层状，摇震反应快，较光滑，干强度高，韧性较低，呈饱和，流塑状态。
（2）粉砂②-1：深灰、灰黄色，含少量贝壳碎屑及淤泥质粘土，饱和，松散状态。
（3）粉质粘土③：褐黄、灰绿、浅灰色，含碎石及少量粉细砂，摇震无反应，切面光滑，干强度及韧性高，呈饱和，以可塑为主，底部呈硬塑状态。
（4）中砂④：浅灰、褐黄、灰色，主要成分为石英质，不均匀含15%～25%的粘性土，分选性差，局部以粗砂为主或含较多的卵石及贝壳，呈饱和，稍密状态。
（二）、水文地质条件
根据XX省年最高潮位频率计算成果，拟筑管线路段50年及100年一遇最高潮水位分别为2.30m及2.43m，而5年及10年一遇最高潮水位亦达1.83m及1.98m（均为XX基准面）
本次勘察各钻孔中遇见地下水，属潜水类型，赋存于第四系地层中，受大气降水及地表水补给，水位变化明显受气候及季节变化的影响，丰水季节地下水位普遍上升，第四系各层多处于饱水状态。赋存于中砂④层、粉砂②-1层及粉砂⑥层中的地下水属承压水，主要受潜水补给地表水补给予，赋存于基岩裂隙中的地下水属基岩裂隙水，主要受潜水，承压水及地表水越流补给，此外尤其应指出的是XX河、磨刀门水道河水位与潮汐都明显影响着场地地下水水位的变化，其中XX河水深一般为5米左右，而磨刀门水道最深处水深已超过10米。勘察过程中测得部分钻孔地下水稳定水面埋藏深度介于0.30～2.70m，地下水稳定水面标高介于-0.30～2.12m。
（三）、场地气象条件
根据XX省标准《建筑气象参数标准》（DBJ15-1-90），XX市位于XX口伶仃洋西岸，属亚热带海洋性气候，年平均降雨量为1993.70㎜，其中5～9月降雨量集中，雨量合计为年降雨量的77％。本场区亦属季风区，夏季多受台风影响，易出现暴雨、大风天气，年平均雷暴日数为64.2天，将近85％的雷暴天气出现在5～9月份，其中8月雷暴日数最多，有13.1天。
三、主要工程量
设计主要工作量统计表 1
序号
施工项目
单位
数量
备注
1
旋喷桩
m
6160.0

2
定喷
m
4400

3
喷粉桩
m
3520

4
钻孔灌注桩
m3
1618
钢筋含量106.8kg/m3，未计充盈
5
内支撑
t
169.25
支撑管66.1t，H型钢81.5t，钢板21.65t
6
冠梁
m3
107.04
钢筋含量92.1kg/m3
7
喷射混凝土
m2
275.0

8
土方
m3
4761

9
排水沟
m
158.0

10
安全围护
m
155.0

第二章 基坑支护设计设计方案
一、工程范围及施工方法
（一）、工程范围
本工程范围为XX市XX泵站咸期供水配套工程XX泵站接管工程中新建前池的基坑支护部分.
（二）、施工方法
1、根据初步设计前池基坑支护设计方案的比较及初步设计审查意见，本工程采用钻孔灌注桩排桩作为基坑支护的围护体系、型钢为内支撑体系；外侧采用一排高压旋喷桩作为止水帷幕施工至桩顶；泵站原水管管位处，采用高压喷射注浆法进行加固处理，施工方法为定喷工艺，该部分水泥土墙即作挡土墙又兼具止水功能，坑内侧采用挂网喷射砼的方法作为该部分的围护结构。
2、基坑支护需分步实施。考虑到施工工期的影响，为避开咸期，本工程须先施工粉喷桩来加固坑内侧土体，以提高地基承载力,方便施工机械行走,然后再进行钻孔灌注桩和高压旋喷桩施工(同时进行管桩基础施工)。支护桩告一段落后,立即进行监测系统的施工,在支护桩的龄期满足开挖要求后,才能进入下步挖土及施工内支撑.另外，基坑开挖至设计标高，需将DN2000原水管桩基承台凿至底板以下0.50m，不再利用。
3、监测系统需要专业的公司来进行组织施工和监测。
二、图注单位
尺寸单位：毫米；标高单位：米；黄海高程系。
三、设计设防标准
建筑场地类别为Ⅲ类，抗震设防烈度为7度，结构安全等级为二级。
地基基础设计等级为乙级。
四、设计依据
1、《XX市XX泵站咸期配套管线工程场地详勘阶段岩土工程勘察报告书》（XX市政工程XX设计研究院2006年2月）
2、《XX市XX泵站咸期配套管桩工程初步设计审批意见》
3、《钢结构设计规范》（GB50017-2003）
4、《普通碳素钢技术条件》（GB700-88）
5、《建筑基坑支护技术规程》（JGJ120-99）
6、《建筑基坑支护技术规程》（JGJ/T15-20-97）
7、《建筑地基处理技术规范》（JGJ79-2002）
8、《混凝土结构设计规范》（GB50010-2002）
9、《预应力混凝土管桩基础技术规程》（DBJ/T15-22-98）
10、《锚杆喷射混凝土支护技术规范》（GB50086-2001）
五、主要材料
1、混凝土强度等级：桩身及冠梁均为C25。
2、钢筋：（Ф）为HPB235级；（Ф）为HRB335级。
3、型材：型钢、钢板为Q235-B级。
4、焊条：HPB235钢筋及型钢焊接采用E43系列，HRB335级钢筋焊接采用E50系列。
六、混凝土保护层
桩为50，冠梁为40。
七、基坑围护结构类型及结构设计
本工程场地地面标高3.200米，基坑底标高为-5.000米，基坑支护深度按8.2m设计，地面荷载采用25KN/m2均载，距坑边须大于2.0m；考虑到地面粘土层较厚，基坑外侧地下水位按现地面以下2.0计算，内侧水位按坑底以下0.5m计算。本工程采用北京理正软件设计研究院编制的《深基坑支护设计软件FSPW5.0》版本采用弹性法进行内力，位移及配筋计算，其中支撑体系的强度、稳定及局部稳定采用手工计算复核。
（一）、基坑支护结构设计原则
1、遵循动态设计与信息化施工相结合的方法进行。基坑支护工程施工过程中应加强现场监测，根据现场监测反馈的信息及时进行分析，达到动态设计和信息化施工的目的。
2、保证围护结构自身的稳定性，有效地控制变形，保证基坑及周围建（构）筑物的安全。
3、合理地确定基坑范围，采用常规的基坑支护方法，从工期、材料、设备等方面保证工程经济的合理性。
（二）、基坑支护结构设计
1、本工程采用钻孔灌注桩作为基坑围护体系。钻孔灌注桩直径0.80米，桩间距0.85～0.97米，桩长25.50米，其中嵌固深度为17.80米；桩身混凝土强度等级为C25。
2、支护桩顶采用1.2×0.6m的钢筋混凝土压顶冠梁，以提高支护桩的整体性。
3、除冠梁层外，基坑内侧由上而下共设置二道围檀及水平支撑，围擅采用热轧宽翼缘HW350×350型钢拼接而成，水平支撑采用Ф500×12无缝钢管。前池底板施工完成后，将底板与灌注桩间的孔隙采用C15素砼填实，作为最下边一道支撑（刚性铰），以满足施工时拆除中间支撑的需要。
4、钻孔灌注桩外侧采用D500搭接100的高压旋喷桩作为基坑支护结构的止水帷幕。
八、基坑支护结构的技术要求
（一）、钻孔灌注桩
1、钻孔灌注桩的设计技术参数详设计图。施工前应进行试成孔，以取得相适宜的施工技术参数并核对地质资料，工程桩选用跳桩法施工。
2、成孔要求
（1）、本工程宜选用反循环泥浆护壁成孔工艺施工。
（2）、孔口护筒宜选用钢套筒，套筒高度宜不小于1.5米。
（3）、护壁泥浆宜选用膨润土泥浆，浆液性能指标应根据本工程土层性质确定，防止钻孔过程中发生塌孔现象。
3、钢筋笼制作及安装
（1）、主筋接头应采用焊接，单面焊接长度不小于10d，同一搭接区域数量不大于50%。
（2）、加劲筋应与主筋焊接牢固，螺旋箍筋宜与主筋焊接连接。
（3）、钢筋笼外侧宜绑扎混凝土垫块，保证钢筋笼的定位及混凝土保护层厚度。
4、砼的浇灌
（1）、桩身砼采用水下浇灌混凝土的方式施工，水下混凝土强度等级为C25。
（2）、成孔质量检验合格后应尽快浇筑混凝土。首次浇筑时导管至孔底距离宜为300～500，宜应有足够的混凝土储备量，使导管埋入混凝土面以下不小于0.8m。
（3）、导管埋深宜为2～6m，严禁导管提出混凝土面，并应采取保证措施防止混凝土的离析，混凝土浇筑应连续进行。
5、施工容许误差
（1）、桩径容许偏差50mm；
（2）、垂直度容许偏差0.5%；
（3）、桩位容许偏差不大于50mm。
6、质量检验及验收
（1）、灌注桩的质量检查包括成孔及清孔，钢筋笼的制作及安装。混凝土的灌注等三个工序的过程检查，其验收标准应符合本图及相关规范的规定。
（2）、基桩的检测宜选用动测法检查桩身的完整性及桩身强度，检验数量不少于3根并符合《建筑基桩检测技术规范》（JGJ106-2003）的规定。
（二）、支撑体系
1、本工程围檀、内支撑均采用型钢，各构件型号及主要技术参数详设计图。
2、型钢均采用Q235-B级，焊条采用E43。
3、构件的连接
（1）、支撑体系的节点均采用平接方式进行焊接。所有节点内角处还应加设水平长度为500mm夹角为45°的斜撑，以保证节点连接的可靠性。
（2）、构件连接处采用接触边满焊，焊缝高度不小于10mm。
（3）、在围檀与支撑连接处的腹板上加焊厚度为10mm的加劲板，以增加腹板的稳定性及抗扭刚度。
4、围檀与围护排桩之间应灌C30细实混凝土并保证表面平整，以使两者之间接触紧密，传力均匀。
（三）、高压旋喷桩止水帷幕
1、高压旋喷桩固化材料宜选用32.5号普通硅酸盐水泥。水泥浆液水灰比应根据本工程地质情况通过试验确定，宜为1.0。
2、高压旋喷桩各项技术指标详施工图。
3、高压旋喷桩的水泥掺入量应从现场取土根据设计要求的加固土试块在标准养护条件下28d龄期的立方体抗压强度平均值进行试配确定。
4、工程桩施工前，应在附近选择合适的场地打设试验桩，以确定施工参数及工艺，试验桩根数不少于2根。

（四）、挂网喷射混凝土
1、喷射混凝土的配制与搅拌
（1）、本工程采用干法喷射砼，砼骨料的粒径不大于25mm。
（2）、干法喷射砼中水泥与砂、石之重量比宜为1:4～1:4.5，水灰比宜为0.4～0.45。
（3）、砼中掺入速凝剂或其它外加剂时，其掺量应通过试验确定并符合有关技术标准的要求。
（4）、混合料的搅拌宜采用强制式搅拌机，当其容量小于400升时，搅拌时间不得少于60秒。
（5）、干混合料宜随拌随用，存放时间不应超过2小时，掺入速凝剂后存放时间不应超过20分钟。
2、混凝土的喷射作业
（1）、砼的喷射作业分段宜与开挖高度相同，每段高度以1.5～2.0m为宜。
（2）、分段喷射作业时，其顺序应自下而上，单次喷射厚度宜不大于70mm。
（3）、分层喷射时，后一层喷射应在前一层砼终凝后进行；若终凝一小时后再喷射时，须用水清洗喷层表面。
（4）、喷射砼的回弹率应不大于15%，喷射时应保持砼表面平整，呈湿润光泽，无干斑或滑移流淌现象。
（5）、分希喷射砼终凝到下次开挖的间隔时间应不少于3小时。
（6）、喷射砼的养护时间应不少于14天。
（7）、钢筋网作业
4、质量检查与验收
（1）、施工中须对每批到达场地的原材料进行质量检查，合格后方能使用。
（2）、喷射砼必须做抗压强度试验，试块应在工程施工中抽样制取。
（3）、喷射砼的质量检查和验收须遵照《锚杆喷射混凝土支护技术规范》（GB50086-2001）中的相关要求进行。
（五）、粉喷生石灰搅拌桩
1、为防止基坑施工造成已施打完成的预应力混凝土管桩的偏位和损坏，管桩施工前对管位范围的上部软弱土层采用粉喷生石灰搅拌桩进行加固处理，固化材料为生石灰粉。
2、粉喷生石灰搅拌桩各项技术指标详施工图。
3、粉喷生石灰搅拌桩的固化剂掺入量应从现场取土根据设计要求的立方体抗压强度进行试配确定，一般应控制在15%左右。
4、生石灰应磨细，最大粒径应小于2mm，粉体中氧化镁和氧化钙总含量不少于85%，其中氧化钙含量不少于80%；流性指数不小于70%。
5、施工前应该场地附近进行试验桩的施工，以取得合适的施工技术参数，数量不少于2根。
6、施工中提升速度不得大于0.5m/min，以保证斑桩身的均匀性。
7、质量检验：
（1）、成桩3天内，采用轻型动力触探（N10）检查桩身均匀性，检查数量为1%。
（2）、成桩7天后，采用浅部开挖桩头（深度宜超过桩顶设计标高以下0.5m）。
（3）、成桩28天后，抽芯取样进行抗压强度试验。
九、基坑监测的内容及要求
1、本基坑监测项目：包括支护结构的水平位移、地下水位、桩内力、支撑轴力、土体分层位移及周围建（构）筑物的沉降和位移观测等。
2、监测点的位置及数量
（1）、在基坑顶部各转角处应设置沉降，倾斜及水平位移观测点。
（2）、支护桩、支撑、围檀的应力、应变观测点应设置在受力较大位置，数量及位置宜结合现场条件确定。
（3）、在基坑止水帷幕外侧设置测斜管、沉降磁环以监测各土层水平方向位移及软土深层和分层沉降数值，观测点数量为4处，对称布置。
（4）、在周边建（构）筑物及地下管线临基坑侧设置测斜管、沉降磁环以监测该处各土层水平方向位移及软土深层和分层沉降数值，观测点数量及位置可协商确定。
（5）、地下水位的观测宜在基坑四周设四个观测井。
（6）、基坑底部回弹及隆起观测视现场情况确定。
3、监测与测试的控制指标
（1）、支护桩顶水平位移累计不大于30mm，位移速率不大于3mm/d。
（2）、桩身、围檀、支撑构件的应力值不大于设计值的80%。
（3）、基坑止水帷幕外侧观测点的沉降速率不大于5mm/d。
（4）、周围建（构）筑物及管线的水平位移总量不大于30mm。
（5）、地下水位应低于设计指标。
4、监测要求
（1）、施工中应加强对测试点及测试设备的保护，防止损坏；
（2）、应采取有效措施保证测试基准点的可靠性及测试设备的完好，以确保测试数据的准确性；
（3）、应及时向设计人员提供监测数据及最终测试评价成果，以便进行分析及采取相应的防范措施；
5、监测频率与周期
（1）、各分项监测一般每天两次，遇情况变化较大时应增加监测次数。
（2）、从基坑土方开挖至基坑回填止。
十、基坑验收
1、基坑验收应采取分步验收法进行。每道工序完成经检查验收合格后方可进行下道工序的施工。
2、验收应符合《建筑基坑支护技术规程》（DBJ/T15-20-97）及相关验收规范的规定。
十一、主要施工步骤
1、平整场地后标识已建成原水管道、钻孔灌注桩的位置和范围；
2、施工基坑范围内的粉喷生石灰搅拌桩；
3、进行基坑范围内预应力混凝土管桩的施打；
4、进行基坑钻孔灌注桩的施工；
5、进行基坑高压旋喷桩止水帷幕及管道处水泥土墙的施工；
6、施工基坑压顶冠梁；
7、施工地面排水系统；
8、结合开挖工序分别布置施工监测设备及仪器；
9、开挖基坑加设冠梁层水平内支撑；
10、分步开挖基坑并进行管道处挂网喷射砼的施工；
11、开挖基坑、分步截断高出支撑体系的管桩并加设坑内第一道钢围檩、内支撑；
12、基坑开挖至原水管底处时进行管道的切割及原有承台、灌注桩的破除；管道切割前管内积水须提前放空；
13、开挖基坑、分布截断高出支撑体系的管桩并加设坑内第二道钢围檀、内支撑；
14、开挖基坑至基底设计标高、管桩截断至设计标高、原灌注桩破除至设计标高后施工基坑底部的排水系统；
15、施工底板，底板与灌注桩间采用C15素砼填塞，砼达设计强度后拆除坑内二道支撑；
十二、施工注意事项及要求
1、施工前，施工单位须认真研究本工程地质及水文地质详细勘察报告；现场查看及调阅有关档案，对场地地上、地下建（构）筑物及地下管线的分布进行充分了解，必要时采用物探法查明；
2、施工单位应根据本工程的地质情况，地上、地下建（构）筑物及地下管线的分布状况做出较为详尽，严谨的施工组织设计；
3、支护桩施工应采取有效措施控制好桩位、垂直度、孔底沉渣、混凝土充盈系数及钢筋笼的制作安装等。
4、支护桩施工时，应间隔一个以上桩位跳钻，且应在桩身达到70%的设计强度后，再开钻相邻桩孔。
5、基坑土方开挖应遵循分层、平衡、适时的原则，分层高度应与内支撑的竖向间距相对应，以内支撑下0.5米为分层界限。采用机械开挖时，坑底设计标高以上30cm土体由人工清除，不得超挖。开挖到位后，应及时施工垫层和底板，严禁基坑暴露时间过长。
6、土方开挖期间，应采取有效的管理手段及可靠的保证措施防止挖土机械碰撞支护结构及坑内管桩；基坑四周严禁堆土或堆截，地面施工荷载不超过25Kpa，不得在顶部冠梁上碾压。
十三、特别说明事项
（1）、由于本工程地质情况较差且较为复杂，建议本工程在施工前先做现场试验，根据试验监控及检测结果对设计参数作适当修正。
（2）、该场地软土层厚，土方开挖比较困难。土方开挖配合内支撑施工分层开挖。在填砂层段采用大开挖，在淤泥段采用挖土机转土，提升设备将土提升至地表。
（3）、施工过程中若发现未明确事宜应及时与设计单位联系。
（4）、本工程工期紧，为保证工期，必须投入足够的设备及人力、资金。分项工程施工要紧密配合，能交叉施工的尽量同时作业。
（5）、基坑位于深厚软土中，对基坑支护施工的质量水平要求高。为确保施工质量，要投入足够的技术管理人员，监督工程质量。
第三章 施工组织与准备
一、施工组织管理
（一）、项目班子配备
项目班子配备主要人员一览表
岗位
职称
职责
人数
项目经理
高级工程师
全面负责工程项目施工
1
项目总工程师
高级工程师
负责现场施工管理
1
施工员
岩土工程师
技术质量管理
3
质量管理工程师
岩土工程师
技术质量监督检查
1
安全管理员
高级电工
安全监督管理
1
统计员、预结算员
会计师
统计分析数据；工程预结算
1
测量工程师
工程师
施工测量
1
材料员
工程师
物质供应
1
机电、设备管员
工程师
施工设备调配、管理
1
资料员
经济师
收集、整理资料
1
（二）、项目组织机构图
项目组织机构图具体详见下页附图所示。

项目经理部下设钻孔灌注桩施工工段、高压旋喷桩（含定喷）施工工段、土建（内支撑）施工工段、喷锚网施工工段、土石方施工工段、附属工程施工工段及施工监测组共六支专业队伍一个专业小组共65人左右，投入项目施工管理人员共计13人。
二、生产工人投入计划
劳动力资源是施工管理中最活跃的资源，合理配置各阶段劳动力是进度保证计划的关键，所以按施工要求合理编排并配置劳动力资源是我司在工程施工中控制的重点内容。
劳动力投入计划表
06年
第一月
第二月
第三月

工程测量监测工
2
2
2

钻孔桩机钻工
24
10
0

旋喷桩机钻工
12
12
0

喷粉桩钻工
0
4
0

汽车司机
0
0
8

挖机司机
0
1
2

土建（内支撑）班
0
15
15

锚喷班
0
0
6

仓管工
1
1
1

电（气）焊工
0
6
8

电工
1
1
1

总人数
40
52
43

我司除按要求配置劳动力计划表以外，针对各阶段各工种的数量关系，分析其配置合理性。
XX泵站接管工程中新建前池的基坑支护工程拟投入各类人员： 高峰期 52 人左右。
三、材料投入计划
主要施工材料投入计划表
序号
材料名称
规格型号
单位
数量
1
水泥
32.5
t
2400
2
石灰

t
210
2
商品混凝土
C25~C35
m3
2100
3
钢筋
Ф6.5~Ф32
t
168
4
中粗砂
-
m3
40
5
细石
5-10mm
m3
60
6
H型钢
300×305×15mm
t
165
7
柴油
0号
L
5000

四、机械设备投入计划
主要施工机械设备投入计划表
序号
设备机械
规格型号
单位
数量
自有租用
功率、能力
备注
1
钻孔桩机
SPJ-300
台
6
自有

2
高喷桩
CPBW-90
台
4
自有

3
空压机
12m3
台
1
自有

4
喷砼机

台
1
自有

5
起重机
50t
台
1
租用

6
推土机
D80/140
辆
1
租用

7
挖机
PC-200
台
2
租用

8
自卸汽车
5T
辆
8
租用

9
电焊机
UXI150
台
8
自有

焊接修理
10
气割（焊）

套
4
自有

11
钢筋弯曲机

台
2
自有

12
钢筋切断机
GQL-32
台
2
自有

切钢筋
13
全站仪
NTS-320
台
1
自有

测量监测
14
水准仪
DS-100
台
3
自有

测量监测
15
电缆
16/25mm2
m
300
自有/购买

16
潜水泵
--
台
4
自有

17
振动棒
Φ50
支
3
自有

18
监测仪器
依据设计
-
-
购买

工程监测

五、施工准备
（一）、施工技术准备
（1）、对气象、地形、水文、地质和物质资源等情况进行调查；
（2）、组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方案，在施工图审查的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到按设计施工图、规范和施工方案施工；
（3）、认真学习施工图纸、会同设计院、建设单位及监理单位进行图纸会审，做好图纸会审记录，作为施工依据；
（4）、进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节；
（5）、组织各专业施工队伍共同学习施工图纸，商定施工配合事宜；
（6）、积极参与组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节；
（7）、向班组进行计划交底，下达工程施工任务单，使班组明确有关任务、质量、安全、进度等；
（8）、做好工作面准备；检查道路、水平运输是否畅通，操作场所要清理干净等；
（9）、对材料、构配件的质量、规格、数量等进行清理，并有相当一部分运到指定的作业地点；
（10）、施工机械就位并进度试运转，做好维护保养等工作，以保证施工机械能正常运行。
（11）、培训施工人员掌握新工艺、新技术：重要工种和特殊工种需经培训，考核合格后方可上岗。
（12）、按施工平面布置图搭设临时设施、布置施工机具做好场地内施工道路、水电畅通，做好各种施工机械的维护保养工作；
（二）、现场生产准备
（1）、会同业主、甲方、监理代表重新验放红线点，并进行放线测量，采用经纬仪、水准仪布设施工控制网点及水平标设控制点，设置永久坐标及水平基桩，并做好测量控制网点的保护和签证工作。
（2）、对施工用水、用电、排水等要调查，其中包括水源、水量、水压力、接管地点、供电能力、线路距离、排水的流向等。编制施工用水、用电的施工方案，并按方案的要求进行水、电布置，搞好污水排出管道接驳的有关手续。
（3）、做好配件资料和图纸的核定和加工的委托，针对工程主要设备的性质、安装要领、技术要求等进行资料的收集；就各种设备联合安装、调试的要求进行收集，并做好仪器工具调试工作的准备。
（三）、施工人员准备
（1）、从公司建立的劳务市场中选择高素质的施工班组，根据施工组织设计中的施工程序和施工总进度计划要求，确定各阶段劳动力的需用量；
（2）、为进场工人做准备，对工人进行技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，使工人遵守有关施工和安全的技术法规和地方治安法规；
（四）、作业条件准备
（1）、向班组进行计划交底和技术交底，下达工程施工任务单，使班组明确有关任务、质量、安全、进度等要求。
（2）、做好工作面准备：检查道路、水平运输是否畅通，操作场所要清理干净；
（3）、对材料、构配件的质量规格、数量等进行清查，并有相当一部分到指定的作业地点进行清查；
（4）、施工机械就位并进行试运行，做好维护保养等工作，以保证施工机械性能正常运行。
第四章 施工总平面布置及临设布置
一、施工平面布置依据
（1）«XX市XX泵站接管系统工程图»；
（2）«XX市XX泵站接管工程前池石灰搅拌桩平面布置图»；
（3）«XX市XX泵站接管工程前池基坑支护钻孔灌注桩平面布置图»；
（4）«XX市XX泵站接管工程前池基坑支护冠梁层支撑平面布置图»；
（5）«XX市XX泵站接管工程前池基坑支护第一二层支撑平面布置图»；
（6）«XX市XX泵站接管工程前池基坑支护剖面图»；
（7）«XX市XX泵站接管工程基坑支护钻孔灌注桩配筋图一»；
（8）«XX市XX泵站接管工程基坑支护钻孔灌注桩配筋图二»；
（9）«XX市XX泵站接管工程基坑支护钻孔灌注桩配筋图三»；
（10）«XX市XX泵站接管工程冠梁及支撑节点大样图»；
（11）«XX市XX泵站接管工程止水帷幕及挂网锚喷大样图»；
（12）«XX市XX泵站接管工程前池桩基平面布置图»；
（13）«XX市XX泵站接管工程前池结构布置图»；
二、施工平面布置原则
（1）施工平面布置要紧凑合理，尽量减少占用施工用地；
（2）合理组织运输，保证现场道路畅通，尽量减少场内运输费用；
（3）各项施工设施布置都要满足方便生产，有利于生活、安全防火、环境保护和劳动保护要求。
三、具体总平面布置说明
施工设施的合理布局及各设施，场地在施工工序各阶段的合理安排能给施工带来便利，从而提高施工效率，更容易创造高质量的施工、管理和安全生产。
施工总平面布设是根据我们多年的施工经验，结合多次现场踏勘的实际资料，考虑现场地、交通、地质条件，外部环境等多方面的情况而制定的。详情参见《施工设施总平面布置图》，现说明如下：
（一）、临建设施
施工临建布置的总体原则是有利施工、管理、安全，方便生活。
临建设施主要包括以下内容：
1、员工宿舍，能容纳80人住宿
2、员工食堂
3、工地办公室
4、卫生设施
5、材料仓库
临建房屋大部采用集装箱式活动房或活动板房，仓库等部分房屋采用铁皮钢架房，铺设砂石路通往外界。
（二）、水电设施
由业主提供的接口处接入水、电，分配到各用水用电区，水电管线按相关规范埋入地下，设置分电箱及水管分接头，方便施工生活使用。临舍区内建立排水、排污系统与施工区排水沟网联接一并外排。
根据场地实际情况安装卤灯等夜间照明设施。
（三）、材料堆场
1、钢材钢件堆放及制作场地： 堆放钢材型材，钢材加工吊装，设备停放等。
2、水泥砂石堆放场地：堆放水泥砂石供喷砼及其它使用，搭简易遮雨棚存放水泥，停放喷砼及其它设备。
四、施工场地设备布置
按施工进度的计划安排，施工设备分时段进场施工。
1、喷粉桩机计划进场1台，在其它桩施工前施工完喷粉桩。
2、钻孔桩机计划进场3-6台，从三个地点俩俩相背向两边施工钻孔桩。
3、旋喷桩机计划进场2-3台，布设在已施工完钻孔桩的区间施工。
4、挖土与支护施工协同进行，统一指挥。

第五章 施工流程及主要工艺的施工方法
一、施工阶段的划分
结合本工程的场地、地质条件、工程设计以及工程量大小、工期的特点，再结合我公司多年的施工实践和施工能力，拟将本工程划分为四个阶段：
一、准备阶段，即临时设施的搭建、测量放线、场地清理；
二、大量机械施工阶段，即先进行基坑内土体加固粉喷桩施工，随后进行钻孔桩施工及高压旋喷桩（含定喷）等设备进场安装调试，等钻孔桩施工到一定数量后，高压旋喷桩立即进行施工。
三、土方开挖阶段，支护的钻孔桩、高压旋喷桩施工完毕后待桩龄期满足设计要求后马上开始土方开挖，随后进行冠梁和第一道支撑混凝土梁的施工，其后按要求分层依设计施工各个支撑系统，同时进行基坑的位移和各项内力的监测。
四、后期监测及资料整理阶段。
二、施工流程
本工程的施工流程见下页的《基坑支护流程图》所示。

三、主要工艺的施工方法
XX泵站接管工程中新建前池的基坑支护工程由于工期紧，各分项工程能交叉施工的拟尽量采用交叉施工，以节省工期。本工程实际施工时主工序拟采用流水作业，部分辅助工序采用交叉作业管理，统一调配，合理安排各工序进退场时间，确保各分项工序间正常有序的衔接。
（一）、场地清理及整平
根据现场的实际情况，施工场地内需清理的杂物及施工障碍开工前先请业主代表及现场监理现场实测确认。其后用挖土机、汽车配合人工将上述施工障碍物清理出场，同时整平场地。彻底清除表层草坪、道路水泥块。总之，一定要清理彻底，以免影响以后各项工程的后续施工。
场地清理经业主及监理验收后进行下道打桩工序的施工。
（二）、粉喷桩
1、粉喷桩施工机具

2、粉喷桩施工工艺
具体的粉喷桩施工工艺详见后面的粉喷桩施工流程图。
由于本场地基坑深度范围基本上是淤泥质土，为柔软的流塑性土，因此在施工前须先对基坑内土体采用粉喷桩加固，以利施工设备行走。
3、粉喷桩施工质量保证措施
为保证粉喷桩施工严格按设计和规范的要求进行，以确保整个搅拌桩止水帷幕的施工取得成功，为整个支护奠定坚实基础，特制定如下具体措施，以便指导施工。
1、粉喷桩施工单位必须在现场建立强有力的技术管理机构和质量保证体系，以便准确地贯彻设计意图。
2、粉喷桩施工前必须进行技术交底和图纸会审。
3、每条桩都必须用铅锤和水平尺量测桩机水平，桩机钻杆的倾斜度不得大于1%。

4、施工用的水泥必须是新鲜干燥符合质量标准的32.5普硅水泥，每批水泥使用前都必须送检，严禁使用未送检或质量不符合要求的水泥。
5、粉喷桩采用二次提升复搅施工，第一次提升速度低于0.85m/min。
6、二次复搅到底，不得投机取巧。
7、第一次提升严禁用Ⅲ速。
8、对位误差〈5cm，水灰比严格按标定水位线加定量水泥加以控制。
9、施工中如发现喷灰不足，须重新补喷。
10、施工中应注意检查送灰压力以及施工钻头，确保桩直径不得小于Ф550。
11、施工中因停电或机械故障造成的断桩，重新施工必须采取接桩措施，接桩应从原断面以下1.0米处开始接桩。
12、工地技术管理组必须每天给每个机台下任务书，任务书中应注明桩号、桩长和相应的技术要求，未接任务书的机台不能施工。
13、必须坚持交接班制度，上班提前10分钟到场完成交接手续；交接班的内容包括：机械状况、地质状况、桩位状况等。
14、必须实行甲、乙双方紧急工作联系单制度，施工中发生的问题都应用文字报告有关各方，解决问题的办法也必须用文字的形式记录在案。
（三）、钻孔灌注桩施工工艺的选择
通过对本项目工程地质勘察报告分析，并结合工程设计要求，以及邻近地区的施工经验，在本工程的桩基施工中拟采用正循环钻孔灌注桩的施工工艺，钻孔桩的施工机具详见下面附图所示;其工艺流程图详见《钻孔灌注桩施工流程图》:
工程施工过程中将严格遵循《建筑桩基技术规范》（JGJ94-94），并按图纸设计要求组织施工。
钻孔桩机图
1、工程测量
（1）、由建设方会同城市规划部门提供红线图，移交定位基准点和水平高程点。并经双方测量校核无误后签证，做好永久性标记和保护。
（2）、测量仪器，采用NTS-320全站仪，测量采用极坐标放线法。
（3）、复核坐标建立测量网络，绘出测量成果图，以备放孔之用。
（4）、测量偏差应控制在5mm以内。
（5）、每桩必须进行测量放点、护筒埋设居中、转盘中心对正三道测量工序。
2、护筒埋设定位
（1）、以桩测量点为中心，采用钻机挖出比设计桩径大0.2m-0.
