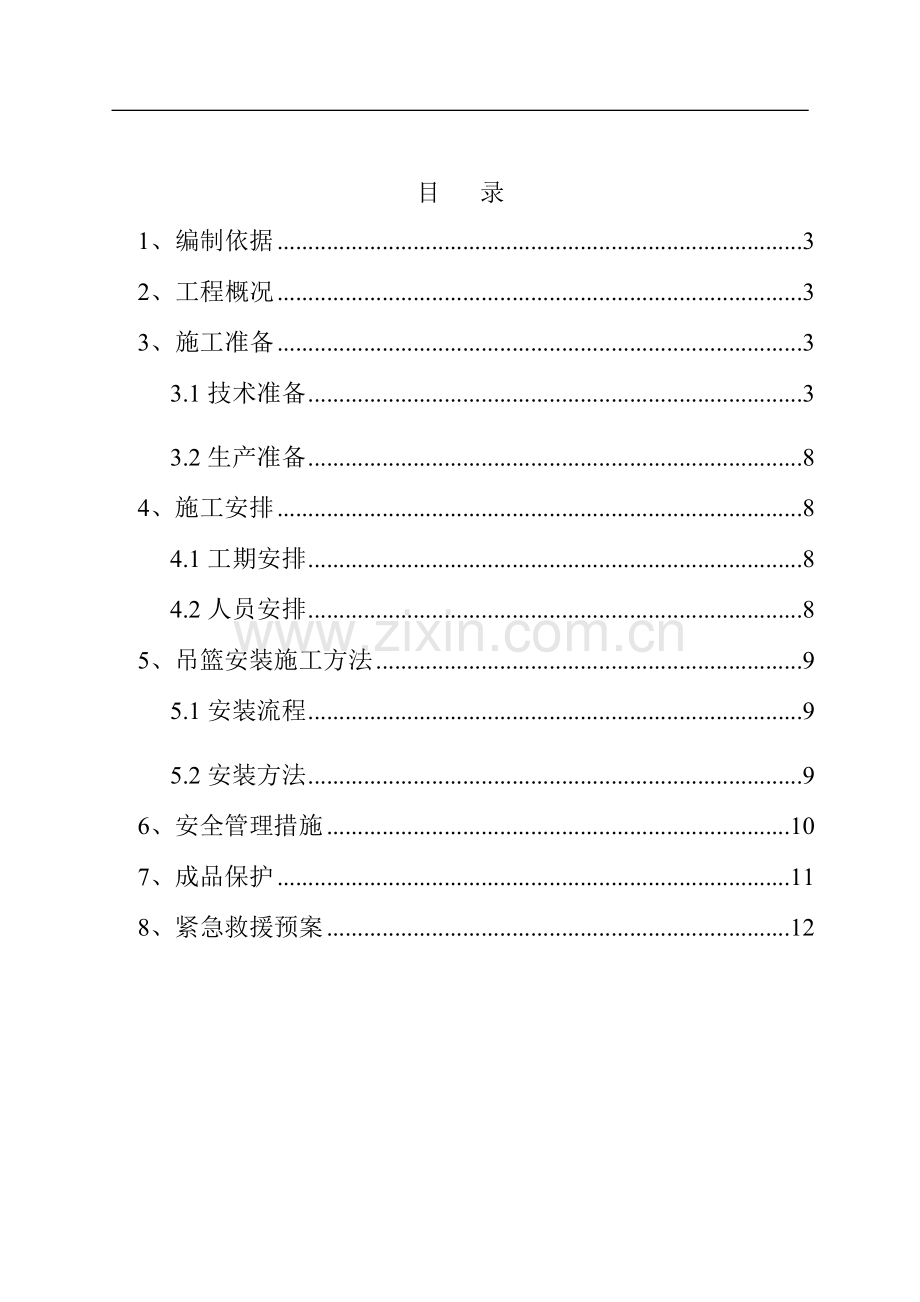

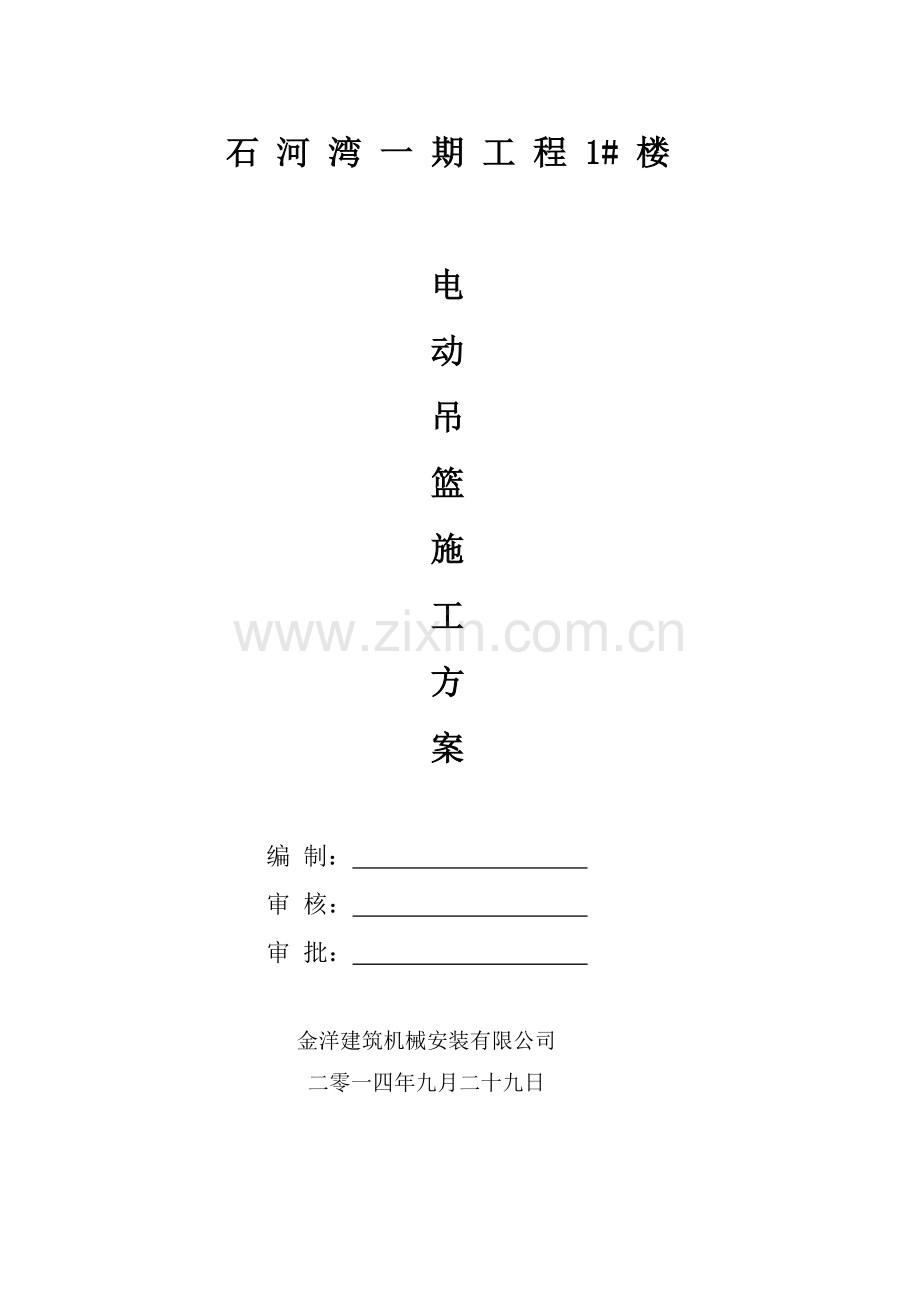

石 河 湾 一 期 工 程 1# 楼电动吊篮施工方案编 制： 审 核： 审 批： 金洋建筑机械安装有限公司 二零一四年九月二十九日目录1、编制依据32、工程概况33、施工准备33.1 技术准备33.2 生产准备84、施工安排84.1 工期安排84.2 人员安排85、吊篮安装施工方法95.1 安装流程95.2 安装方法96、安全管理措施107、成品保护118、紧急救援预案121、编制依据1.1 工程施工图纸；1.2 工程施工组织设计；1.3 电动吊篮使用说明书；1.4 高处作业吊篮安全规则(JGJ5027-1992)。2、工程概况石河湾一期工程位于秦皇岛市山海关区石河东路东侧，正合街南侧，正惠街北侧，观山海小区西侧。拟建筑物为11#-13#楼由3幢1+16F高层， 1#-10#楼为10幢1+11F高层，2幢2F商业，单层地下车库组成。石河湾一期1#楼，为地下1层，地上11层。主要使用功能为：地下一层为储藏用房间；地上为居民住宅，0.000相当于绝对高程8.80m，总建筑面积为2857.73。一层建筑高度为3m，二层以上为2.8m；总长度为22.4M，总宽为13.5M，总建筑高度为34.4M；建设地区抗震设防烈度为6度，工程结构体系为现浇钢筋混凝土剪力墙结构体系。本工程外墙保温材料施工、外墙空调格栅安装、外墙粉刷和外墙砖粘贴，采用电动吊篮施工。3、施工准备3.1 技术准备3.1.1 吊篮选型及性能说明 本工程外墙装修为外墙外保温及幕墙工程，施工荷载较小（总计约300kg），拟选用 ZLP630型高处作业吊篮（提升机提升力 630kg）。3.1.1.1 篮体 篮体平台工作尺寸为（2*3）*0.76m。底篮及侧板用网纹钢板制作， 平台靠墙面有靠墙防撞装置，能防止工作表面受撞破损。吊篮四周设有护 栏，底部设有地轮，以利于在现场移动。吊篮上还装拉结用的锚固器，以便于吊篮较 长时有与建筑物间停置于一处，完成较复杂的装修作业，如图 3.1-1。3.1.1.1 吊篮篮体组装图提升机架侧围篮 底板 电控箱脚轮 提升机安全锁 级螺栓3.1.1.2 提升机ZLP630 型吊篮采用 LTD63 型动力提升机（提升力 630kg），采用低电流牵引，并有突 然停电情况下的手动升降装置。同时，该提升机采用三相盘式制动异步电动机，其技 术性能完全符合吊篮操作中启动迅速，断电瞬时刹停以及起动频繁、负载保持等特点。3.1.1.3 安全锁 ZLP630 型篮采用吊先进的LSF30防倾斜式安全锁，如图 3.1-2。安全锁是吊篮的安全保险装置，当吊篮工作平台倾斜度超过限定值或通过提升机的工作钢 动力绳 安全绳 丝绳发生断裂时，倾斜处或断裂处工作钢丝绳对安全锁滚轮(或绳套)的压力消失，绳夹在弹簧和套板的作用下，在工作平台倾斜 38内即可锁住钢丝绳，使整机停止下 降，达到确保安全的目的。3.1.1.4 钢丝绳 钢丝绳分为工作绳、安全绳和加强绳。平台的悬挂由两根工作绳和两根安全绳组WWW.ZHULONG.COM 筑龙网成（绳头需加工后方可使用），工作钢丝绳用来驱动工作平台的上下运动；安全钢丝绳 穿入安全锁，平时顺利通过，但当吊篮工作平台倾斜或工作绳断绳时，安全锁迅速将 安全绳锁住，从而防止事故的发生；加强绳为悬挂机构预紧绳。3.1.1.5 悬挂机构悬挂机构的组成见图 3.1-3。悬挂机构前梁通常的伸出量为 1.11.7m，根据房 屋结构调节前梁、中梁、后梁确定所要求的伸出量。前梁的额定伸出量为 1.5m，当前梁的伸出量超过 1.7m 时，吊篮的工作载荷应相应减少。1.钢丝绳2.限位块3.前梁4. 加强绳5. 前后升降支架6. 前梁上支柱7. 中梁8.后梁9.后梁立柱10.配重块11. 后梁底架12. 前支撑3.1.1.5 悬挂机构示意图ZLP630 型吊篮施工中吊篮悬挂机构伸出量均1.5，载重量不得超过630kg。3.1.1.6 电器控制系统吊篮的电器控制系统采用多重保护装置，自动限位，随意调节平衡，漏电自动保护，断电即可手动控制吊篮下降，操作简便，安全可靠。3.1.2 吊篮验算3.1.2.1吊篮受力分析 吊篮 ZLP630进行验算(1)ZLP630 型吊篮主要性能参数见表 3.1.2.1表 3.1.2.1额定载重量（kg）630升降速度（m/min）911平台尺寸（长宽）（2m*3）*0.76m悬挂机构最大伸出量（mm）1700提升机额定提升力（kg）630电动机功率（kW）1.5电压（V）380制动力矩（Nm）15.2安全锁型号LSF30锁绳角度68重量吊篮平台（含提升机、安全锁、电器控制箱）(kg)480悬挂机构(kg)350配重(kg)900钢丝绳结构431SW+NF-8.3破断拉力53KN10 (2)恒载计算a 平台重量理论重量480kgb安全锁重量理论重量3kg2=6kgc 钢丝绳重 长度理论重量根数=1000.32=60kg 故吊篮自重 p1p1=平台重量+安全锁重量+钢丝绳重量=546kg (3)活载计算a 外墙砖、砂浆 100kgb 装修人员752=150kg（按两人考虑，每人重量 75kg） 所以活载取 q=100+150=250kg 故吊篮所承受的力荷载为：P2=1.2p+1.4q=1.2546+1.4250=972.2kg=9.722KN 本工程吊篮采取两个吊点，故每个吊点所承受的力应为： P3=P2/2=9.722/2=4.861KN630kg10N/kg=6.3KN，取 P26.3KN 验算(4) 抗倾翻能力验算ZLP630吊架前梁外伸数值在1.5米时，最大额定承载重量G额 = 630kg，吊杆前梁外伸1.5米，前后支架之间距离为4.6米时吊点处钢丝绳下拉力G = 4.86KN；每个支架配重G配重 =450kg；吊臂的力矩M1 = 1.5G = 1.54.86= 7290牛米；反倾翻力矩M2 = 4.6G配重 = 4.645010 = 20700牛米；N = M2/M1 =20700/7290= 2.82(抗倾覆安全系数)吊架的抗倾翻能力符合标准要求。(5)钢丝绳验算钢丝绳直径选择可由钢丝绳最大工作静拉力确定，按照钢丝绳所在机构工作级别有关的安全系数选择钢丝绳直径。所选钢丝绳的破断拉力应满足F0/Sn；其中n为钢丝绳最小安全系数，工作级别为8级时，安全系数为9；F0为钢丝绳破断拉力；S为钢丝绳最大工作静拉力。则n= F0/S=53/4.861=10.99满足要求。3.1.3 技术要求3.1.3.1 本工程施工顺序为先施工西立面、东立面、南立面、北立面；玻璃幕墙与干挂石材同时施工。3.1.3.2 吊篮租赁使用，资料齐全。3.1.3.3 根据现场情况，吊篮前支架架在女儿墙上，木方做支撑，后支架下垫脚手板，以防止损坏楼顶防水层。3.1.3.4 吊篮悬挂机构前后梁采用胀紧绳、安全绳、动力绳连接，以使该机构前、 上、中、后梁整体性好、受力均匀，同时起到双保险作用。3.1.3.5 安装过程中，调整前梁伸出量，保证篮体距离装修面 300mm，以方便施工 人员的操作。3.1.3.6 为避免女儿墙阳角处吊篮悬挂机构摆放位置相冲突，可将其中一个吊篮的 悬挂机构前后升降支架升高，从另一个吊篮的悬挂机构前后梁上跨过，这样可保证周 圈吊篮同时施工。3.2 生产准备3.2.1 现场准备 施工现场道路畅通，以保证吊篮的运输及吊装。3.2.2 人员准备 以项目经理为组长、生产经理及技术负责人为副组长组成吊篮安装领导小组，组织人员积极配合吊篮的组装、安装工作，同时做好上篮施工人员的上岗培训工作。3.2.3 物资准备 在吊装吊篮悬挂机构过程中提供垫木、脚手支撑架等材料，并在顶楼内引入二级配电箱 10个，以确保吊篮的运行。4、施工安排4.1 工期安排吊篮篮体的组装：2014 年 10月1日2013年 10月 3 日； 外墙保温施工： 2014 年 10月 3 日2014年10月 15日； 外墙砖粘贴 ： 2014年10月16日2014年 10月 30日；空调板格栅安装： 2014年10月16日2014年 10月 30日；4.2 人员安排本工程共需吊篮 10 台，为满足工期的要求采取所有吊篮同时施工时，共需上篮 施工人员 20 人（每台吊篮 2 人）。幕墙施工时须对上篮施工人员进行上岗培训，考试合格后方可上篮。5、吊篮安装施工方法5.1 安装流程安装屋面支撑系统组装悬挂机构安装钢丝绳等构件试运行验收5.2 安装方法5.2.1 吊篮运到现场后，将悬挂机构（前梁、中梁、后梁、前支架、上立柱、后支 架、钢丝绳、配重铁、配重支杆、安全绳、限位顶板等），用塔吊运达楼顶进行组装、 压配重铁、放钢丝绳。安装时，一定要仔细检查各处连接件及紧固件是否牢固，检查 悬挑梁的悬挑长度是否符合要求，检查配重码放位置以及配重数量是否符合使用说明 书中的有关规定，检查绳夹安装的方向及间距，加强绳必须锁紧，且有一定的预紧力， 当前梁的伸出量为 1.5m 时，其端点向上挠度约为 20mm。5.2.2 在现场附近按施工方案图组装篮体，放钢丝绳，安提升机、锁、电箱等。5.2.3 屋面支撑系统安装完毕后，方可安装钢丝绳。安全钢丝绳在外侧，工作钢丝绳再里侧，两绳相距 15cm，钢丝绳应固定、卡紧。5.2.4 吊篮组装完毕后反复检查螺丝是否紧固好，检查无误后运入指定位置，然后 接通电源试车。同时，由上部将工作钢丝绳和安全钢丝绳分别插入提升结构及安全锁 中。工作钢丝绳一定要在提升机运行中插入。接通电源时，一定要注意相位，使吊篮 能按正确方向升降。5.2.5 空载试运行 68h，试锁、试提升机，完成上述测试确认无误并且验收合格 后投入使用。6、安全管理措施6.1 电动吊篮属于高空载人起重设备，操作人员必须严格遵守中华人民共和国建筑 工业标准 JG5027-92 号高处作业吊篮安全员规则进行操作，佩戴安全帽、佩安全 带并与专用安全绳相连，不得将绳索系在吊篮的悬挂机构上，服从安全检查人员的指 令；在雷雨、大风（五级以上）、大雾、大雪等天气不得使用吊篮。6.2 吊篮操作人员必须身体健康，无高血压等疾病，经过培训和实习并取得合格证 者，方可上岗操作。6.3 吊篮上携带的材料和施工机具必须安置妥当，不得使吊篮倾斜和超载。6.4 严禁在吊篮内放电焊机，电焊机地线、焊钳不能与篮体连接，防止电焊渣溅到钢丝绳上。如必须利用吊篮进行电焊作业时，应对吊篮钢丝绳进行全面防护，以免钢 丝绳受到损坏，更不得利用钢丝绳作为导电体。6.5 当吊篮停置于空中工作时，应将安全锁锁紧，需要移动时，再将安全锁放松。 安全锁累计使用 1000h 必须进行定期检验和重新标定，以保证其安全工作。6.6 施工人员在粉刷墙面时严禁将灰浆倒在电机、锁、电箱上，严禁向下扔东西。6.7 严禁酒后登吊篮操作，严禁在吊篮中嬉戏打闹。6.8 当现场电压不正常时,应停止作业。6.9 严禁随便从吊篮的电控箱内接电。6.10 电动吊篮在运行中如发生异常响声和故障，必须立即停机检查，故障未经彻 底排除，不得继续使用。6.11 在吊篮下降着地之前，应在地面垫好方木，以免损坏吊篮底部脚轮。6.12 使用期间应指定专职安全检查员和专职电工，负责安全技术检查和电气设备的维修检查。6.13 每天工作班前的例行检查和准备作业内容包括：（1）检查屋面支撑系统钢结 构、配重、工作钢丝绳及安全钢丝绳的技术状况，凡有不合规定者，应立即纠正；（2） 检查吊篮的机械设备及电气设备，确保其正常工作，并有可靠的接地设施；（3）开动 吊篮反复进行升降，检查起升机构、安全锁、限位器、制动器及电机的工作情况，确 认其正常后方可正式运行；（4）清扫吊篮中的尘土垃圾。6.14 每日作业班后应注意检查并做好下列收尾工作：（1）将吊篮内的建筑垃圾杂 物清扫干净。（2）将吊篮落于地面上，以防大风骤起刮坏吊篮和墙面。（3）作业完毕 后应将电源切断。（4）将多余的电缆线及钢丝绳存放在吊篮内。7、成品保护7.1 吊篮篮体靠墙部位的边角用海绵包起，以免吊篮刮伤墙面或装修面。7.2 在吊篮停置于一处施工时，用两根钢丝绳在吊篮的左右两侧斜拉住篮体，防止 吊篮大幅度晃动。7.3 多吊篮平行施工作业时，吊篮之间用钢丝绳连接，以增强吊篮的整体稳定性， 减少吊篮晃动。7.4 上篮施工人员应缓慢升降吊篮，以保证吊篮平稳升降。吊篮内物品应妥善安置，以防止坠物伤人及污染墙面。7.6 每天工作班后将吊篮落至地面，以防止无人操作时吊篮刮坏墙面。8、紧急救援预案为了减少或预防在施工过程中存在的安全事故隐患或紧急情况带来的安全事故的发生进行预防和控制，特制定以下紧急预案项目部建立应急准备管理体系，成立项目经理为核心的应急小组，小组成员由各个职能处室和生产班组长组成组 长：张洪元成 员：薛宝刚、翟玉民、张行、邸坤龙、娄伟、陈永华、王金彪、孟宪明。一、应急响应（1）一般安全事故的应急响应A、当事故或紧急情况发生后，当事人应立即向安全处、公司领导汇报，并采取应急措施，以防事态扩大。B、现场班组应急成员应及时对事故进行处理，并在24小时内向安全管理处或保卫处报告。（2）重大事故的应急响应。 A、重大事故发生后，当事人或发现人应立即向公司领导汇报，同时采取措施，防止事态进一步扩大。 B、公司组织小组成员对事故按应急措施进行处理，并立即报告公司主管经理和安全管理处或保卫处。安全管理处协同应急小组成员立即到现场进行调查。（3）报警：紧急事故或事件发生时，发现人应立即报警。 A、内部报警应详细准确报告：出事地点、报警人姓名。 B、外部报警应详细准确报告：出事地点、单位、电话、事态状况及报警人姓名、单位、地址、电话、发生火灾时要派人到主要路口迎接消防车和救护车。（4）上报：紧急事故处理后，事故发生部门或责任人，应在24小时内填写报告，报告安全管理处或保卫处。二、具体的安全事故及紧急状态的应急准备和相应措施可能发生的安全事故主要有五种类型：高处坠落、触电事故、机械伤害。（1）高处坠落的应急措施 A、施工人员要利用好各种安全防护用品，尤其是安全带、安全帽及时正确的使用。 B、高处坠落可能造成的伤害有：颅脑损伤、胸部创伤、骨折、胸腔储气损伤等。 C、当发生物体打击事件和高空坠落摔伤时，应急注意保护摔伤及骨折部位，避免因不正确的抬运造成二次伤害，并及时向现场负责人报告，拨打急救电话“120”或直接送医院救治，途中不要乱转动病人的头部，应该将病人的头部略微抬高，防止呕吐物吸入肺中。（2）触电事故的应急措施 A、触电急救的要点是：动作迅速，方法正确。发现有人触电，首先要尽快使触电人脱离电源，然后根据具体情况进行抢救。 B、触电人脱离电源以后，应视触电人身体状况，决定采取不同的急救方法。急救方法有四种： a）触电人伤势不重，神志清醒，但有些心慌，四肢发麻，身体无力，或一度昏迷，已经清醒过来。这样就应扶触电人到空气流通的地方安静休息，不要走动，并请医生前来诊治或送往医院接受检查治疗。 b）触电人伤势较重，失去知觉，昏迷不醒，但还有呼吸和心脏跳动，这样应使触电者在舒适安静的地方平卧，保持空气流通，解开衣扣、腰带便于呼吸，天气寒冷时要注意保温，并速请医生前来诊治或送往医院接受检查治疗。 c）发现触电人失去知觉，呼吸困难、稀少或发生痉挛，应立即采取人工呼吸进行抢救。 d）触电人伤势严重，呼吸和心脏二者均已停止，应立即不间断的作口对口人工呼吸或胸外心脏挤压抢救并速请医生或送往医院。应该注意的是急救要尽快进行，不能等医生到来。在送往医院的过程中，也不能中断急救。（3）机械伤害事故的应急措施 A、发生断手（足）、断指（趾）的严重情况时，现场要对伤口包扎止血、止痛，进行半握拳状的功能固定。将断手（足）、断指（趾）用消毒或清洁的敷料包好，切忌将断指浸入酒精等消毒液中，以防细胞变质。然后将包好的断手（足）、断指（趾）放在无泄漏的塑料袋内扎紧袋口，在袋口周围放些冰块，或用冰棍代替速随伤者到医院抢救。 B、发生头皮撕裂时，必须即使对伤者进行抢救，采取止痛及其他对症措施。用生理盐水冲洗有伤部位涂红贡后用消毒大沙布包扎，压迫止血，同时打120或送医院进行抢救治疗。
