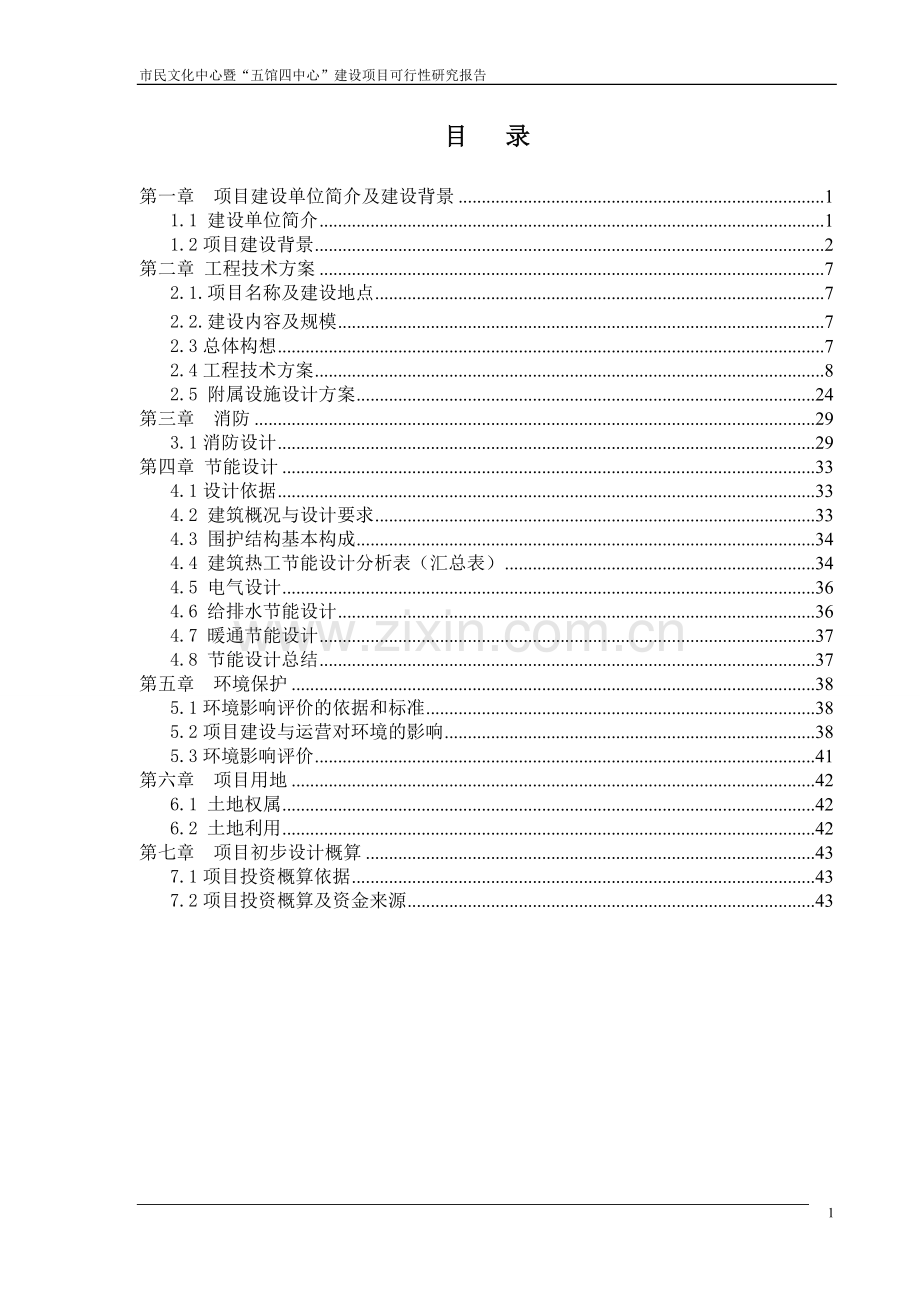

市民文化中心暨“五馆四中心”建设项目可行性研究报告目 录第一章 项目建设单位简介及建设背景11.1 建设单位简介11.2项目建设背景2第二章 工程技术方案72.1.项目名称及建设地点72.2.建设内容及规模72.3总体构想72.4工程技术方案82.5 附属设施设计方案24第三章 消防293.1消防设计29第四章 节能设计334.1设计依据334.2 建筑概况与设计要求334.3 围护结构基本构成344.4 建筑热工节能设计分析表（汇总表）344.5 电气设计364.6 给排水节能设计364.7 暖通节能设计374.8 节能设计总结37第五章 环境保护385.1环境影响评价的依据和标准385.2项目建设与运营对环境的影响385.3环境影响评价41第六章 项目用地426.1 土地权属426.2 土地利用42第七章 项目初步设计概算437.1项目投资概算依据437.2项目投资概算及资金来源4345罗田县市民文化中心暨“五馆四中心”建设项目 初步设计说明第一章 项目建设单位简介及建设背景1.1 建设单位简介#县广源城建投资开发有限公司于2006年3月#县人民政府按照中华人民共和国公司法和现代企业制度要求以罗证发20067号文件批准成立的国有独资公司，注册资本3亿元，直属县政府领导。公司以利用国家银行政策性贷款和商业性融资为综合平台，用经营城市的理念，运用市场经济手段，充分发挥土地资源在城市建设过程中的作用，不断拓展城市建设投、融资渠道，努力实现收益最大化，从而优化和提升城市功能，完善市政基础设施建设、公益设施建设。对公益性城区基础设施项目的投资和建设实施管理，对非公益性城镇基础设施建设项目实行“有偿投入、有偿使用、有偿服务”，确保资金投放的安全和增值，从而实现了公司良性循环的经营模式，进一步促进了城市建设的可持续发展。公司与#县城市建设投资资金管理中心，县国有土地储备中心实行：“一套班子，三块牌子”合署办公。1.2项目建设背景1.2.1 项目区位概况#县位于湖北省东部、大别山南麓，下辖8镇4乡4个国有林场，412个行政村，人口62万，版图面积2144平方公里，地势北高南低，山岳、丘陵、河流交错分布。大别山主峰天堂寨(海拔l729.13米)，雄踞境内，扼吴楚，分江淮，自古为中原战略要地。#山青水秀，物华天宝，是闻名全国的“蚕茧之乡”、“茯苓之乡”、“甜柿之乡”、“板栗之乡”，其中板栗产量列居全国第一，蚕茧年产量居湖北之冠，“九资河茯苓驰名中外，甜柿为全国唯一不脱涩即可食用的特优品种，堪称中华一绝。全县森林覆盖率达68%，是华中地区高等植物的重要基因库。水资源丰富，仅天堂河已建成五级水电站，年发电量达l亿千瓦时，投资5亿元的天堂湖抽水蓄能电站和投资60亿元的县南白莲河抽水蓄能电站均已建成投产。已探测的地热和优质矿泉水资源可供开发150年以上。全县已发现金、银、铅、锌、铁、萤石、长石、云母、水晶石等19种品位较高的矿产资源，特别是芝麻点花岗石、天堂墨玉和汉白玉等建材储量极丰，开发前景可观。#风景优美，气候宜人，名胜甚多，是理想的游览、避暑胜地。大别山国家森林公园，由天堂寨景区、 大别山国家森林公园、薄刀峰景区、天堂湖景区、青苔关景区和九资河田园风光等五大风景区组成，景区内山势险峻，原始森林茂密，古木参天，奇石林立。公园内还有三山、四洞、五关、六寨以及降风殿、圣人堂、天子坟、天堂雪景等多处神奇景点。群山环抱素有“百岛湖”之称的天堂湖，域面宽阔，水清见底，湖光山色，辉映如画。#县，地处东经11506至11546，北纬 3035至3116之间。境内多山，地势自北向南倾斜，东北部的大别山主峰天堂寨海拔1729米，为境内最高点，三里畈镇新桥海拔46米，为境内最低点，南北相对高差1683米。县境北部群山环抱，重峦叠障，仅千米以上高山7座，其余山脉均在海拔300米以上；中部地势渐趋开阔，丘陵广布，多为海拔200米以下的呈波状起伏的浑圆低丘。全县山脉以天堂寨为主体，分4条支脉向南偏西方向延伸，纵贯全县。#属北亚热带季风气候，冬干（冷）夏湿，春暖秋凉，年均总日照时数2047小时，年均辐射热量109.25千 卡/平方厘米。年平均气温16.4，极端最高气温41.6，出现时间是1959年8月23日，极端最低气温-14.6，出现时间是1977年1月30日，无霜期平均240天。年均降水量1330毫米，全年降雨多集中在5、6、7三个月，约占全年降雨量的50%左右。年降水量最多的是1983年，降雨量为2110.8毫米。年降水量最少的是1966年，仅825.3毫米。日最大降水量是1959年6月29日，达281.9毫米。#虽地处大别山腹地，但交通、通讯十分便利。318国道和武汉至合肥的高速公路横贯县境，距武汉外环阳逻大桥仅70公里，距京九铁路浠水车站40公里，且有二级公路相连，县城距长江黄州、兰溪码头不过100公里，距武汉天河国际机场110公里。改革开放以来，#的经济得到了迅速发展。已形成蚕桑、板栗、旅游三大支柱产业和以丝绸纺织、机械电 子、医药化工、建筑建材、小水电、食品加工等六大系列为主体的工业生产体系，主要产品有白蚕丝、丝绸服装系列、板栗系列食品、汽车配件、精细化工等100多个品种。其中，“#板栗”、“九资河茯苓”、“#甜柿”荣获国家地理标志保护产品，“茯苓制品”、“速冻板栗”、“炒板栗”、“银花露”、“甲哨唑”获得省名牌产品称号。 1.2.2 人口和经济社会发展情况2012年以来，全县人民在县委、县政府的正确领导下，以邓小平理论和三个代表重要思想为指导，深入贯彻落实科学发展观，把握经济工作重心，围绕“新起点、新跨越”，注重提高经济增长质量和效益，国民经济和社会发展取得新的成就，全县经济运行态势平稳，社会事业不断进步，经济和社会发展的各项预期目标顺利实现。全年生产总值(GDP)达到63.13亿元，按可比价计算比上年增长14.1%。其中，第一产业增加值15.55亿元，增长4.9%；第二产业增加值27.37亿元，增长22.1%；第三产业增加值20.21亿元，增长11.0%。第一、二、三产业增加值占生产总值的比重分别为24.6%、43.4%、32.0%。第一、二、三产业对经济增长的贡献率分别为25.3%、48.3%和26.4%。人均地区生产总值11624元，按可比价格计算，比上年增长19.51%。2012年年末#县总户数20.60万户，总人口61.02万人，以汉族为主。总人口中：非农业人口7.95万人，男性人口32.55万人，性别比为114：100(女性为100)。全年出生人口6067人，出生率为9.84，死亡率为7.83。人口自然增长率为2.01。年末全县就业人员37.66万人，比上年增长5.08%；乡村从业人员27.93万人，城镇从业人员9.73万人；一产业10.05万人，二产业15.38万人，三产业11.78万人；一、二、三产业从业人员比重为27.9%,40.8%,31.3%；工业从业人员9.75万人。全县年末在岗职工2.41万人，城镇登记失业人员1432人，登记失业率4.05%。但是，由于经济社会等主客观方面的原因，社会事业的发展仍存在一些困难和问题。一是妇女就业率不高；二是人民群众生存的社会环境有待进一步优化；三是群众公共活动场所缺乏，县、乡、村儿童教育、科技、文化、体育、娱乐等课外活动设施和场所基本没有。1.2.3 项目建设政策背景中国妇女发展纲要（20112020年）、中国儿童发展规划（20112020年）中确定了妇女和儿童发展的总目标和主要目标，纲要指出要优化妇女生存和发展的社会环境，完善妇女的保障体系，促进妇女事业的可持续发展，加强妇女事业各类基础设施建设，建立省、市（州）、县（市、区）妇女活动场所，各地要将建立妇女活动场所纳入政府统筹规划和本地城市建设规划，加强管理，完善设施，充分发挥作用，丰富妇女的精神文化生活。同时增加社区儿童教育、科技、文化、体育、娱乐等课外活动设施和场所，市、州、县至少要有一处较高水平的、综合性的儿童校外活动场所，发展儿童校外活动设施和场所建设，将儿童校外教育、文化、科技、体育、娱乐等设施的建设纳入城镇建设规划，切实加强各级妇女儿童活动中心建设。按照妇女儿童事业发展需要，把各类妇女儿童活动设施、场所建设纳入城市和新农村社区建设规划。通过省和地方政府共同投入，根据实际改造、建设标准化的妇女儿童活动中心，扩大妇女儿童活动场所的总体规模。加强妇女儿童活动阵地建设，各市（州）、县（市、区）均应建设相当规模的妇女儿童活动中心。第二章 工程技术方案2.1.项目名称及建设地点#县市民文化中心暨“五馆四中心”建设项目位于#县城南新区发展大道10号。2.2.建设内容及规模项目占地面积22209.5（约33.31亩），建设两栋总面积为17135.17的“五馆四中心”（一号楼建筑面积为8569.56，二号楼建筑面积为8565.61），其中：妇女儿童活动中心建筑面积为1300，展览馆建筑面积2791.16，文化馆建筑面积2671.99，档案馆建筑面积4700，博物馆建筑面积3950.47，设备及管理用房建筑面积530.4，青少年、老年、科技等活动中心建筑面积共计1806.41；建设内容包括土建工程、装饰工程、水电安装工程、室内消防工程。配套工程包括室外的道路、绿化、供配电、给排水、室外消防等。“五馆四中心”统一建设，单位费用按面积分摊。 序号项 目数量单位1规划用地面积（含代征路面）22209. 52建筑总面积17135.173容积率0.774建筑密度26.43%5绿化率47.5%6停车位200个2.3总体构想1、以面向社会，特别是“妇女、儿童、老年人”等三大社会群体，服务、普惠人民群众为宗旨。使之成为对外宣传和展示当地城镇建设窗口；成为加强和促进未成年人思想道德建设基地；成为提升妇女创业技能和综合素质的培训课堂；成为妇女儿童体育锻炼、文化娱乐和老年人健身休闲的活动场所；成为普及法律知识、依法保障妇女儿童权益的维权阵地。2、坚持以人为本的设计思想，力求做到内容与形式的完美结合，并将思想性、科学性、艺术性、知识性融为一体，以满足当地群众特别是妇女、儿童和老年人的多方位、多层次的需求。3、实现资源共享，完善活动设施，明确功能定位，内部布局合理。4、力求做到将建筑总体布局与周围环境协调一致。2.4工程技术方案2.4.1 工程方案设计原则1、方案设计遵照规划、市政、消防、环保等有关部门的要求和规范、标准、规定进行，有效地利用土地和空间。2、方案设计贯彻以人为本、建设和谐社会的指导思想。满足人体健康所需的通风、日照、自然采光和隔声的要求以及妇女、儿童、老年人的特点。方案设计中充分考虑到残疾人所需的无障碍设计，功能设计做到尽可能完善。3、方案设计符合公共建筑节能设计标准实施细则中关于公共建筑的节能设计要求。所选用的建筑材料对人体无毒副作用，对环境无污染。 4、方案设计中注意与国民经济发展水平、人民生活水平相适应。在设计标准的确定过程中，充分考虑了合理性与经济性相结合。5、方案设计中综合考虑#县地理条件、气候、传统习俗等地方特点、规划用地周围的环境条件，完善方案设计，提升功能设计。6、方案设计中充分考虑现有交通、电力、给排水等市政基础设施条件。7、科学性：活动中心建设必须依靠科技进步，表现形式和技术的现代化。8、经济性、合理性原则：合理使用土地，合理利用资源，执行合理的综合指标，以达到环境效益、社会效益和经济效益的相统一。9、超前性和协调性：项目建设的方案设计注意与区域整体规划相协调。本项目为公共建筑，建设要有一定的弹性和灵活性，并具备一定的超前性，适应未来发展的要求。10、坚持“以人为本”的原则：由于社会需求的多元化和人们文化素质、经济条件、职业影响的差异，对公共建筑和环境的选择有所不同，因此方案设计必须满足不同层次，不同业务功能设置的要求。2.4.2 总体布置原则设计依据 ：根据建设方2013 年6月提供项目概念设计各项指标 规划总平面布置图#县城镇总体规划 #县政府及相关单位的规划意见#县“五馆四中心”设计任务书工程建设标准强制性条文（房屋建筑部分）2008年版办公建筑设计规范JGJ67-2006公共建筑节能设计标准GB50189-2005城市道路和建筑物无障碍设计规范JGJ50-2001 现行的国家及省、市相关规范、规程和规定。2.4.3 总平面规划设计 1、设计宗旨： （1）寓教于乐：力求将活动中心规划为真正新型的城市公共服务空间。（2）绿色环保：充分凸显生态主题，创造舒适自然健身、休闲环境。（3）景观系统：绿色是活动中心的基调，由南向北分布着草坪、林荫、花坛等不同形态的绿色软质量观，形成统一图底。 2、设计目标： 设计力求营造数字化、节能型、花园式的城市公共建筑。通过建筑形体和材料组合运用，使建筑成为具有强烈的表现力、充满趣味性的公共活动空间。尊重自然的建筑：建筑与整体环境协调，合理区分空间，使之产生舒适的环境。合理与舒适的建筑：为在此工作和学习、休闲的人们提供方便舒适的环境、宽敞的空间、有趣的体形，为使用者提供更好的服务。3、竖向设计： （1） 根据现有地形，合理规划，减少工程土方量。 （2） 场地平整标高以高出四周路面450mm为基准。（3） 雨水及污水向广场路连接市政管网。 （4） 设置无障碍设施，室外通道均设盲道及残疾人坡道。 4、道路交通 道路，是活动中心环境的重要组成部分。活动中心的道路作为车辆、人们活动出行结构的骨架，起到了编排空间形态秩序，塑造空间个性的作用。 整个路网主要分为车行主路、人行小路。为体现道路及交通的丰富蕴涵，应突出三大功能：交通功能、交往功能和景观功能。同时在建筑设计时特别要考虑妇女、儿童和老年人等群体的特点，构筑一个完整、安全、便捷的步行系统，注重道路与环境的结合。紧急时可作为内部消防环形通道。 本工程主要采用地面停车泊位，创造一个清净、整洁的生活氛围。地面停车泊位主要布置在环境边缘角落。 结合环境设计，将部分路面、地面采用植草砖，尽量弱化了交通路面对整体环境的影响。 2.4.4 建筑设计 1、 平面设计 本项目基地临城市主干道与片区规划道路，为了联系城市道路与规划道路的关系，设计上以一条平行于规划道路的文化街为主轴，建筑延街道两侧布置。主入口广场，三个次入口广场，建筑自然围合成的院落空间与中式风格的建筑群组成了起伏有力的沿街景观。再者，整个档案馆临着规划的生态绿地广场，更显和谐，自然特色，将成为#中心区的一大亮点。“五馆四中心”总共2栋，其中一号楼六层，建筑总高32米，二号楼三层，建筑总高为18米，包括城市展馆、科技展馆、文化馆、博物馆、档案馆、妇女儿童活动中心、青少年活动中心、老年活动中心、科技中心。其中妇女儿童活动中心建筑面积为1300。层数妇女儿童活动中心（一号楼）面积二层巾帼劳务所，大厅，亲子活动中心，儿童活动中心，多功能活动室，心理咨询及维权室，卫生间745三层接待室，会议室，教育培训中心，儿童健康及安全培训中心，办公室，卫生间555室外活动场地有旱冰场、健身场地、羽毛球场及绿化坛坪等，停车位布置在绿化边缘。 明亮的各个活动厅室和长方形玻璃顶起到良好的通风采光作用；各功能设计针对任务书的需求，精心设计充分利用空间，尽量满足“明亮通风”，入口等细部仔细考虑，以营造独特韵味。 利用#县区域气候常年四季分明的特点，室内外空气流通，有利于空间内外置换。平面布局按传统内庭院式结合露天场地设置。2、剖面设计 一号楼一层层高为5米，二、三层层高均为5米，四至六层层高均为4.5米，屋顶层高3米；二号楼一、二层层高为5米，三层层高均4.5米，屋顶层高3.5米。各功能业务用房日照间距满足公共建筑规划设计规范。 3、立面设计 现代活动中心无不将景观因素放在重要的位置，本项目建筑造型以现代建筑形式为主，融入本土建筑元素。门厅处大面积的玻璃门窗引入阳光，形成融合室内外空间的节点，使美好的景观尽收眼底，将景观的因素放在首位，这是立面形象考虑的出发点。另外，根据地域经济特点，繁杂的立面效果势必会增加建筑成本，通过简捷明快的墙身竖线条加上屋面丰富的变化，化解了成本与立面的矛盾。 建筑造型通过体形变化、穿插、材料搭配、肌理对比等手法反映建筑特征。建筑风格以简洁明快为基调，力求体现现代科技在现代公共建筑中的应用，用现代建筑板材、玻璃及实墙体等基本元素进行重组与穿插。整栋建筑，通过平面的点线结合，丰富了建筑体量和形式，令天际线变得更为丰富。 4、功能分区设计 初步设计思路是：在该地块上建一栋六层和一栋三层的“五馆四中心”，其中一号楼总高32米，是属于公共建筑的中高层建筑。二号楼总高18米，是属于公共建筑的低层建筑。各单体指标表：项目数据单位总建筑面积17135.17其中档案馆4700文化馆2671.99博物馆3950.47展览馆2791.16活动中心3106.41设备及管理用房530.4一号楼：层数建设内容面积一层临时展厅、主题型展区、主题展板区、观众互动区、演艺厅、排练厅、多功能厅、卫生间2816二层妇女儿童活动中心、主题展厅、非遗展厅、书类摄影厅、卫生间、艺术培训室、音乐舞蹈综合培训室、储藏室2453.75三层妇女儿童活动中心、业务用房储藏室、办公室、卫生间1983.8四层青少年活动中心、大厅、办公室、储藏室、卫生间508.68五层青少年活动中心、大厅、办公室、储藏室、卫生间508.68六层老年活动中心、储藏室、大厅、办公室、卫生间508.68二号楼：层数建设内容面积一层阅览厅、接待室、档案接收室、消毒室、控制室、现行文件存放室、综合办公室、库房、纪念品商店、文印室、配电室、文物修复室、多功能服务厅、水泵房、藏品库、卫生间3318.22二层服务器机房、计算机机房、接待室、修史编制室、陈列展厅、展览加工制作室、设备间、卫生间3318.22三层气瓶间、业务用房、特藏区、主题陈列展厅、准备间、活动平台、库房、设备间、报告厅、卫生间1844.212.4.5 结构设计说明1、工程概况本工程位于位于#县城南新区，其中一号楼六层，建筑总高32米，二号楼三层，建筑总高为18米，总建筑面积17135.17（其中一号楼建筑面积8569.56为二号楼建筑面积为8565.61）；采用钢筋混凝土框架结构。围护墙充气砼砌块充。2、设计依据 建筑结构可靠度设计统一标准 GB 50068-2001建筑结构荷载规范GB 50009-2001（2006年版）建筑地基基础设计规范 GB 50007-2002建筑桩基技术规范 JGJ942008混凝土结构设计规范 GB 50010-2002建筑抗震设计规范 GB 50011-2010岩土工程勘察规范GB 50021-2001（2009年版）砌体结构设计规范 GB500032001及2002年局部修订混凝土结构耐久性设计规范 GB/T 50476-2008建筑工程抗震设防分类标准 GB 50223-2008建筑结构设计统一标准 GBJ 50068-2001钢筋机械连接通用技术规程 JGJ1072003钢筋焊接网混凝土结构技术规程 JGJ/T1142003混凝土外加剂应用技术规范 GB501192003 钢结构设计规范 GB50017-2003 建筑钢结构焊接技术规程 JGJ81-2002其他国家现行有关设计规范、规程、标准及初步设计的标准文件3.一般说明 建筑场地类别、不考虑地基土液化影响，II类、中硬场地土；设计特征周期为0.35S（1）地基基础设计等级: 乙级;（2）建筑结构抗震等级：框架四级；（3）基本风压： (50年一遇) ,地面粗糙度：C类， 0.35kN/（4）基本雪压： (50年一遇) 0.50kN/4、地基与基础（1）基础设计方案 根据地基初勘资料,本工程结构抗震设防烈度为6度，设计地震分组第一组，设计基本地震加速度值为0.05g；建筑抗震设防分类为乙类建筑，场地类别为类；地基基础设计等级为丙级，钢筋混凝土梁板条形基础，安全等级为二级；抗震构造加强措施为7度。结构设计基准期为50年，结构设计合理使用年限为50年；（2）抗震设防类别：乙类。5. 恒荷载 设计恒荷载包括：设计建筑结构自重、设计的固定设备重量、设计覆土自重。填充墙按灰砂砖砌块的荷重计算，容重18 kN/m3。主要楼面活荷载（kN/）活荷载取值： 本工程活荷载取值均依照建筑结构荷载规范要求执行（单位：KN/）。（1）走廊 2.5 kN/（2）卫生间 2.0 kN/ （3）消防疏散楼梯 3.5 kN/（4）办公室 2.0 kN/（5）上人屋面 2.0 kN/（6）不上人屋面 0.5 kN/6.上部结构选型 根据建筑物的使用功能、建筑高度以及自然条件，采用框架结构，楼面采用梁板式结构，墙体采用充气砼砌块填充，设计年限为50年，结构安全等级为二级，重要性系数0 取1.2。 2.4.6 给水排水设计1、设计依据1） 规划图、本建筑初设全套图纸。2） 建设方提供的有关资料及有关批复文件。3）建筑给水排水设计规范GB50015-2003（2009年版）4） 建筑灭火器配置设计规范GB50140-2005 5）自动喷水灭火系统设计规范GB 500842001（2005 年版）6） 建筑设计防火规范GB20016-20062、设计范围规划建设用地红线内室内外消防给水设计和室内外给水排水设计。 3、给水部分1）水源：采用市政给水管网为给水水源，从西侧的凤城大道延伸路的给水干管上分别引入二条管径为DN150的进水管至本建筑，并在本建筑周围形成相互连通的环状给水管道，本建筑的用水均由室外环状给水管道上引入，市政给水最低水压为0.35MPa。2）生活给水系统：由市政给水管直接供水，系统采用下行上给式；3）生活用水量计算表用水名称用水量标准用水单位数时变化系数使用时间最大时用水量m3/h平均时用水量m3/h最高日用水量m3/d员工及妇儿5L/人.次200人1.48h1.751.2510冲洗汽车40L/辆.天20辆280.20.10.8浇洒绿化2.0L/.d200012次2.52.55小计4.954.2515.8用水名称用水量标准用水单位数时变化系数使用时间最大时用水量m3/h平均时用水量m3/h最高日用水量m3/d不可预见水量按小计15%计0.740.642.37合计5.694.8918.174、排水部分1）室外排水采用雨污水分流制排水体制，生活污水经化粪池处理后排入市政污水管道，雨水有组织地排入市政雨水管道。2）排水量：排水量按最高日用水量的90计算，最高日排水量16.35m3/d，最大时排水量为15.8L/S。3）屋面雨水系统采用内排水方式，雨水立管埋设于墙槽内，在离地面1米处留检查口。暴雨强度公式采用： ，其中重现期P=1年，集水时间t5分钟。雨水量计算公式采用：，其中径流系数采用0.9。4）室外场地雨水：雨水明沟拦截雨水和洪水，雨水和洪水排入市政雨水管道。5、消防给水及灭火设备1）消防用水量计算表用水名称用水量标准用水单位数使用时间用水量m3/d室内消火栓15L/S1次2h61m3室外消火栓30L/S1次2h113m3自动喷水灭火系统25L/S1次1h50m32）消火栓系统：室内外消防给水由市政管网直接供应方式。本建筑室内消火栓用水量为15L/S，室内消火栓管网布置成环状；本建筑室外消防用水量为30L/S，室外消火栓布置保证消火栓间距不超过120米。3）自动喷水灭火系统：本建筑自动喷水灭火系统火灾危险等级为中危险1级，设计流量为25L/S。在本建筑的走道、办公室、展览室、活动中心房等一般设自动喷水灭火系统。自动喷淋水泵设两台，一用一备。水泵型号为XBD5/25-100200 Q=25L/S H=50m N=22KW，本系统设两组SQ150型地上式消防水泵接合器。4）灭火设备：根据建筑灭火器配置设计规范GB50140-2005规定，各层均配置一定数量的磷酸铵盐干粉灭火器；在室内设七氟丙烷气体自动灭火系统。6、管材室内给水管材采用PPR塑料管，热熔联结；室内排水采用UPVC塑料管，粘接。消防给水管采用热镀锌钢管丝扣连接（管径小于100），或沟槽式卡箍连接（管径大于等于100）；室外排水管材采用双壁波纹管橡胶圈接口。2.4.7 供配电设计1、设计依据1）设计总说明所列批准文件，供电局同意供电批复。2）建筑、结构、给排水、暖通等专业提供的有关资料。3）建筑电气专业的有关技术规范。建筑设计防火规范GB50016-2006建筑照明设计标准GB50034-20042、设计范围根据设计委托书的要求，本专业的设计内容为妇女儿童活动中心供配电系统，照明、动力、防雷、接地及火灾自动报警系统的设计，配合专业公司设计通信、网络、保安监视系统。3、供电1）负荷等级一级负荷：消防设备电源、变配电室及消防控制中心照明；妇女、儿童活动室；防盗信号电源为一级负荷中特别重要负荷。共计95KW。采用双回路，末端自动切换，防盗信号电源还另设EPS备用电源。二级负荷：电梯电源，其余办公室等业务用房电源，共计140KW，采用双回路自动切换。 三级负荷：其余负荷。2）供电电源及电压 本工程从供电部门所属一个独立变电站各引一路10kV高压电源和自备柴油发电机电源，每路均能承担本工程全部负荷。 高压电源变电所引来。两路电源同时工作，互为备用，高压电源采用YJV-370电缆穿钢管埋地铺设，引入高压配电室，高压系统由当地电力部门负责。3）低压供电系统 低压采用单母线分段运行方式，设母联柜，联络容量按单台变压器容量考虑。 设备容量为1326kW，计算容量为1200KW。选用四台SC10-400KVA的环氧树脂干式变压器，安装于架空层变配电间内。4）计量方式采用高压和低压双计量方式，低压则根据功能不同及电费不同等因素设电度表。4、低压配电系统及照明设计1）配电方式本工程采用放射式配电方式，从低压配电间经电缆竖井将电源送至各配电箱。每间房设配电箱，负责本房间的插座，照明灯具等电源。 每层的配电箱，消防用电末端配电箱电源箱采用双回路自动切换箱。 消防负荷过载保护只动作于信号，信号发送到消防控制室。2）导线及铺设消防用电设备选用防火电线或阻燃铜芯绝缘线，采用防火桥架或钢管铺设，其余选用普通铜芯电缆或铜芯绝缘线，采用防火桥架或钢管铺设。3）照度标准参照建筑照明设计标准【GB50034-2004】，各照明场所参考下述标准进行设计。用电场所照度值（LX）服务大厅150多功能厅200变配电房等设备用房200阅览室300教育培训中心和活动室300展览展示室300办 公300走道、楼梯间75展室显色指数（Ra）80，眩光值（UGR）要求不大于19。4）根据各房间功能选用相应灯具。5）室外灯光照明 建筑物照明，采用泛光照明，突出建筑物的主要立面，并配以不同光色，室外选用庭院灯形式。选用VV22型电缆，并将灯具的金属外壳与PE线相联接，作局部等电位处理。 6）应急照明消防设备间，多功能厅、展览展示室照明，变配电间设置与正常照度相同的备用照明，应急时间不小于120分钟。各办公室及走道布置地面照度不低于正常照度值10%的应急灯，应急时间大于20分钟。 各疏散出口布置安全出口标志灯。 走道布置疏散指示灯。5、防雷、接地安全 本工程按第二类防雷建筑物要求设计防雷装置（N=0.12）。 屋顶沿女儿墙设置12圆钢避雷带作防雷接闪器并在屋面组成不大于10mx10m或12mx8m的网格。引下线利用钢筋混凝土柱内对角两根主筋（不小于16）兼作，间距不大于18米。 接地极利用基础内钢筋兼作，本工程采用总等电位接地和辅助等电位接地方式，接地电阻不大于1。 本工程低压配电采用TN-S系统，电源进线处装设一级浪涌保护器，重要展品厅及弱电电源设二级浪涌保护器。插座回路设置漏电保护器。6、火灾自动报警系统本工程按一级保护对象设置报警装置，各房间均设置感烟探测器，人员密集场所及走道设置警铃及手动报警按钮。按报警设计规范要求设置消防广播系统及消防电话系统，并在消防控制室设直接对外“119”电话。本工程对变配电房设置气体自动灭火系统此两间房交叉设烟感，温感探测器，烟感探测器动作时发出报警信号，温感探测器动作时则延时30秒后自动启动气体阀门释放气体灭火，释放气前应关闭排烟、排气风管，气体灭火信号应送至消防中心。消防控制室设在一层，有直接对外的出口。7、弱电系统1）本工程设置有线电视系统，信号引自县城有线电视网的信号通道，各层设分支器，根据建设方要求，在办公室与会议室设置终端插座。 2）本工程不设电话交换机，电话全部接城市电信网。3）保安监视机房设在门卫室（与消防控制室合用），在各出入口，妇女活动中心和儿童活动中心、走道、展厅内设保安监视摄像机。各重要房间内设红外线感应防盗报警器。4）有线电视、网络、电话、保安监视、防盗信号等弱电系统均由承包商负责深化设计。2.5 附属设施设计方案2.5.1 采暖通风设计1、设计依据1）采暖通风与空气调节设计规范 （GB50019-2003）2）建筑设计防火规范 （GB50016-2006）3）公共建筑节能设计标准 （GB50189-2005）2、设计概况本工程为“五馆四中心”建筑，建筑面积17135.17。设计冷负荷15万大卡/小时，热负荷13万大卡/小时。3、设计内容1）空调设计 2）制冷、供热设计3）除湿设计4) 配电房、卫生间、精品库通风设计4、设计方式1)空调系统室内设计参数名称夏季干球温度冬季干球温度相对湿度%新风量m3/h人夏季冬季儿童阅览室252055555520妇女阅览室2520603020多功能活动厅2520603020培训室2520603020大厅2718603020办公室2520603030库房25118555555室外计算参数名称夏季冬季空气调节温度（）34.2-3湿球温度（）26.7相对湿度（）7979室外风速（）1.51.8空调设计方式风系统：活动中心、会议室，专题厅等大空间房间采用全空气系统，空调机组为超薄吊式机组，散流器或百叶风口上送，新风系统采用新风换气机，以便节能及排出废气，其余房间均采用风机盘管。水系统：空调冷冻水系统采用同程系统，末端设备回水管上均设置电动二通阀，由回风温度控制冷热水量，以便节能。2) 制冷供热方式供冷供热系统：本工程冷热源采用分体式单体空调，室内的制冷温度不低于26度。3) 除湿各陈列厅设置使室内相对湿度稳定在55%的除湿装置。4) 减振、净噪水泵设置减振基础，进出口均设置不锈钢减振软接；所有吊顶式空调器均设置减振吊架或支座，进出水管设置不锈钢软接。2.5.2 安防设计1、设计依据1）#县“五馆四中心”的安防工程设计，以“#县“五馆四中心”安全技术防范工程设计任务书”为依据，深入了解工程设计任务书中提出的各项要求，使工程设计方案与工程设计任务书的要求一致。2）以现场勘察记录为第一手材料，做到工程设计方案与实际相结合，因地制宜。2、相关规范标准：GA/T368-2001入侵报警系统技术要求；GA/T367-2001视频安防监控系统技术要求GA 308-2001安全防范系统验收规则；GB 10408.1-.5-2000入侵探测器1-5部分系列标准；GB 12663-2001防盗报警控制器通用技术条件；GA/T74-2000安全防范系统通用图形符号；GA/T394-2002出入口控制系统技术要求；GB 50348-2004安全防范工程技术规范GB50343-2004建筑物电子信息系统防雷技术规范。3、设计原则及主
