筏板砖胎模施工方案.doc

个人收集整理 勿做商业用途

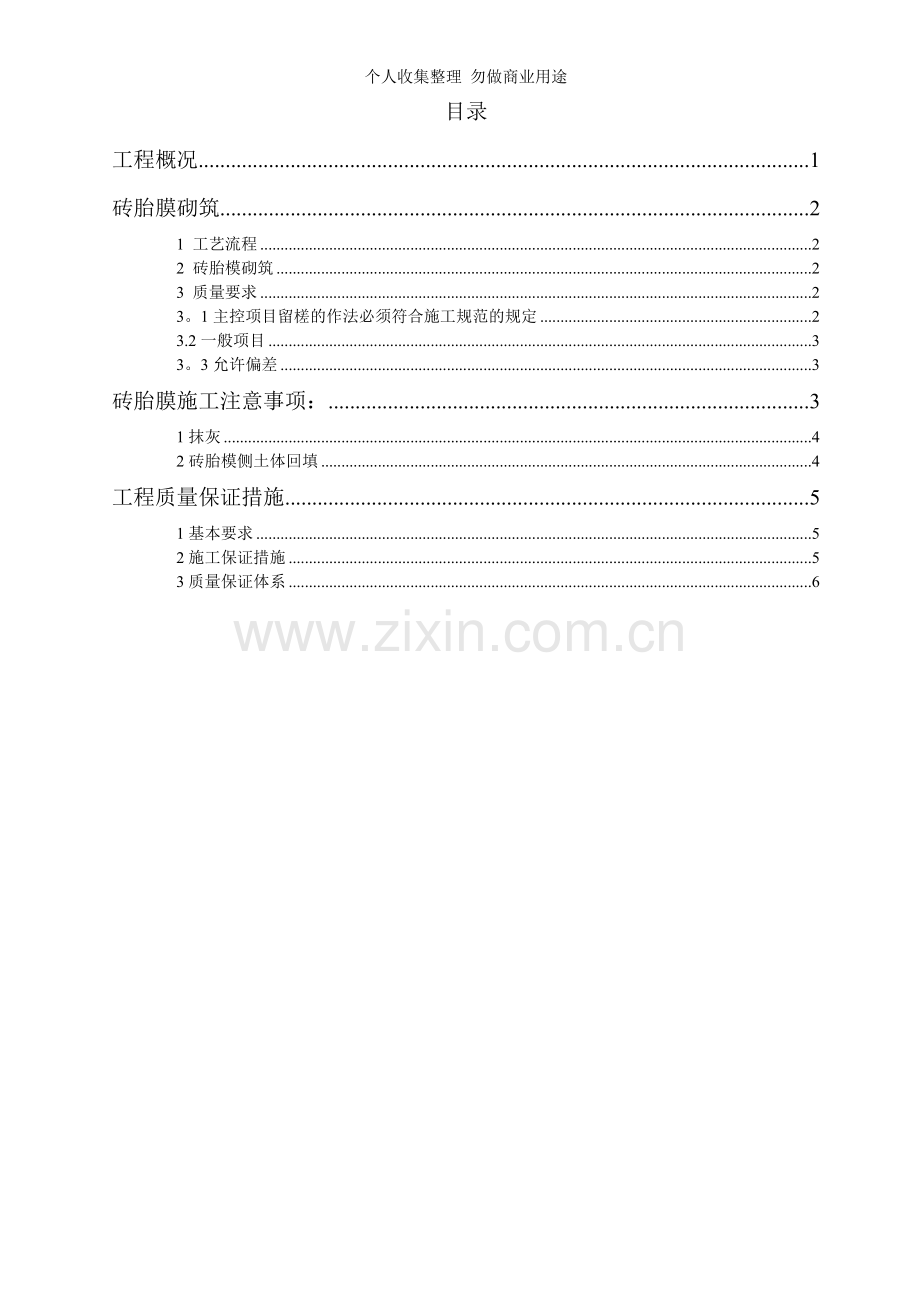

目录
工程概况 1
砖胎膜砌筑 2
1 工艺流程 2
2 砖胎模砌筑 2
3 质量要求 2
3。1主控项目留槎的作法必须符合施工规范的规定 2
3.2一般项目 3
3。3允许偏差 3
砖胎膜施工注意事项： 3
1抹灰 4
2砖胎模侧土体回填 4
工程质量保证措施 5
1基本要求 5
2施工保证措施 5
3质量保证体系 6

＊＊＊＊筏板基础砖胎模施工方案
工程概况
＊＊＊*根据设计图纸要求，本工程伐板基础有防水要求，需粘贴防水后再浇筑砼。针对此种情况在施工过程中采用砖胎模。具体做法如下:首先开挖筏板土方人工清理至标高后,浇注c20混凝土垫层，用M7.5水泥砂浆砌筑370厚砖模，每隔3m做490砖柱进行加强。并在砖模内墙及顶面用1：2水泥砂浆抹灰20厚，砖胎模四周做成小圆角，便于防水层施工.砌筑高度为比筏板高出20cm，即需砌筑砖胎膜高2。7m。具体做法如附图1：

砖胎膜砌筑
1 工艺流程
拌制砂浆→施工准备（放线、立皮数杆）→排砖撂底→砌砖墙→自检、检验评定
2 砖胎模砌筑
砖胎模砌筑前,基础垫层表面应清扫干净，洒水湿润。先盘墙角,每次盘角高度不应超过五皮砖，随盘随靠平、吊直.
放线时，在砖胎模内侧预留10mm的抹灰厚度，保证承台结构截面尺寸。
根据皮数杆最下面一层砖的底标高,拉线检查基础垫层表面标高，如第一层砖的水平灰缝大于20mm时,应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，更不允许砍砖找平。平整和垂直符合要求后再挂线砌墙。
组砌方法应正确，砌体上下应错缝，里外咬槎，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。
灰缝厚度宜为10mm，且应饱满、平直、通顺，立缝砂浆应填实。应挤压碰头灰，防止透亮或瞎缝。
砖墙应拉通线砌筑,并应随砌随吊、靠,确保墙垂直、平整，不得砸砖修墙，几个人使用同一条通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平,使水平灰缝均匀一致，平直通顺，砌筑时宜采用外手挂线，可以照顾砖墙两面平整。
砌砖时砖要放平,里手高，墙面就要张，里手低,墙面就要背,砌砖时一定要上跟线，下跟楞，左右相临要对平。
墙体标高不一致或有局部加深部位，应从最低处往上砌筑,应经常拉线检查,以保持砌体通顺、平直,防止砌成“螺丝”墙。
3 质量要求
3.1主控项目留槎的作法必须符合施工规范的规定
3.1。1砖的品种、强度等级必须符合设计要求。
3。1.2砂浆品种符合设计要求.
3.1。3砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于80%。
3.1.4转角处严禁留直槎，其它临时间断处，.
3。2一般项目
3.2。1砖砌体上下错缝，每处无长度超过500mm以上的通缝。
3.2.2砖砌体接槎处灰缝砂浆密实,缝、砖应平直。
3。3允许偏差
项目
允许偏差（mm）
检验方法
轴线位置
5
钢尺
垫层标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
±10
钢尺
垂直度
5
吊线
相邻两垫层表明高低差
3
水准仪或钢尺
砖胎膜施工注意事项:
（1）做好施工人员现场技术交底，不能盲目进行施工;
（2）严格按照技术规范和方案要求进行操作施工;
（3）砖胎膜砌筑高度过高需分段砌筑，一次砌筑高度不得超过2000mm；
（5)做好地表水排放，防止地表水浸入回填土内，造成回填土质量问题；
（6）土方及地下室施工在雨季期内进行,砼垫层及砌砖模、抹灰工作不宜采用成片施工的方法，若采用成片成段施工极易受到不可预测的雨天的侵扰,应按承台个数和小面积进行.对每天工程量进行合理安排，合理组织人力,对开挖完成后的承台基础梁及时进行砌筑胎膜、垫层施工，防止地表水侵蚀而造成返工。
（7）砖胎膜砌筑完成后做好防水施工；
(8）防水施工结束绑扎筏板钢筋；
（9）钢筋绑扎完毕后用模板、木方、钢管进行砖胎模的外围加固，在浇筑混凝土前具体加固措施详见下图：

1抹灰
砖胎模砌筑完毕,用1：2水泥砂浆在砖胎模内侧抹灰,抹灰厚度控制在20mm以内.
抹灰的面层不得有爆灰和裂缝且表面应光滑、洁净、接搓平顺、线角顺直平直.各层抹灰之间及抹灰层和基层之间必须粘结牢固，不得有脱层空鼓.
立面垂直度允许偏差3mm，表面平整度允许偏差3mm，阴阳角方正，允许偏差3mm。
2砖胎模侧土体回填
1、土料要求
本工程按设计要求对砖胎模后边土的回填质量要求:
回填要求级配砂石夯填，或撼砂处理并注意安全。
2、级配砂石要求
根据现场实际情况，优先采用天然级配砂石,若无天然级配砂石，采用砂：石=7：3的人工级配砂石.
3、填土方法(人工填土法）
（1）用手推车送土，以人工用铁锹、耙、锄等工具进行回填土.
（2)从场地最低部分开始，由一端向另一端自上而下分层铺填。每层虚铺厚度300mm，夯实至200mm。
（3)深浅坑(槽）相连时，应先填深坑(槽),相平后与浅坑全面分层填夯。
（4）较大面积人工回填用打夯机夯实。
5、施工工艺
（1）人力打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相连，行行相连,两遍纵横交叉,分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间.
（2）用蛙式打夯机夯实时,一般填土厚度不宜大于250mm，打夯前对填土应初步平整，打夯机依次打夯，均匀分布，不留间隙.
(3）基坑回填应在相对两侧或四周同时进行回填与夯实。
工程质量保证措施
1基本要求
（1）严格按照公司质量保证的要求开展工作，使质量工作贯穿于各个部门、各个环节、各道工序。
(2）抓好质量预控和质量意识教育。组织施工人员学习施工规范、操作规程和质量检查标准，进行技术交底和质量通病防治教育，使施工人员了解工程概况，掌握工程要领及质量要求，做到人人心中有标准，个个心中求质量。
（3)严把质量关。选用优质的设备,对工程中使用的各种设备把住采购和验收两个关。
（4）坚持三级检查验收制度,严把分项工程验收关。在每个分项或工序施工过程中，认真执行操作班自检、施工员全面检、质量员核验检三道关.
(5） 建立工程质量保证体系和质量管理责任制,做好各级质量交底。
2施工保证措施
(1）组织技术交底，向班组进行技术操作和质量标准的交底工作;
（2)严格按设计图、施工方案和施工规范等组织指导施工；
（3)砖胎模砌筑前，复核结构截面尺寸、标高;
(4）砌筑砖胎模时，基坑周边必须做好防护，预防砖胎模垮塌；
（5）及时排清基坑积水，避免基坑长期浸泡。若砖胎模有裂隙,应作必要的填补，必要时拆除重新砌筑。
3质量保证体系
3。1、质量保证体系:
实行全面、全员、全过程中的质量管理建立由班组、施工队、项目部组成的三级质量保证体系，定期召开质量分析会,对存在的问题全面分析，找出原因，制定对策，确保质量。施工过程中严格遵守监理程序，服从监理工程师各项指令.
1、加强技术管理：认真贯彻各项目技术管理制度、开工前落实各项人员岗位责任制，做好技术交底，使每个施工人员做到对工程的总体要求明确，对本岗位职责、质量和技术要求有深刻了解。
2、实行项目技术负责人质量负责制，建立完善的质量管理和质量信息网络，项目技术负责领导下的质量管理小组，具有检查、监督、指导各班组、各工序的工作质量和工作成果的权利,并将检查结果上报项目经理部，做为考核班组和个人的依据并与经济收入挂钩。
3、对影响成果质量的关键工序明确责任人，前一道工序对下道工序负责，凡不符合质量标准的前道工序不纠正不得转入下道工序。
4、实行质检员24小时跟班作业制度，严格掌握各工序的质量标准，防患于未然。
5、认真做好各种原始记录施工日记，做到准确、及时、齐全，整理汇总反馈信息,进一步指导施工。
3.2 组织保证措施
（1)项目经理为工程质量第一责任人，对质量安全负全责；
（2)项目经理部的所有施工人员在项目经理的统一指挥下,分工协作负责督促检查各工种施工质量；
