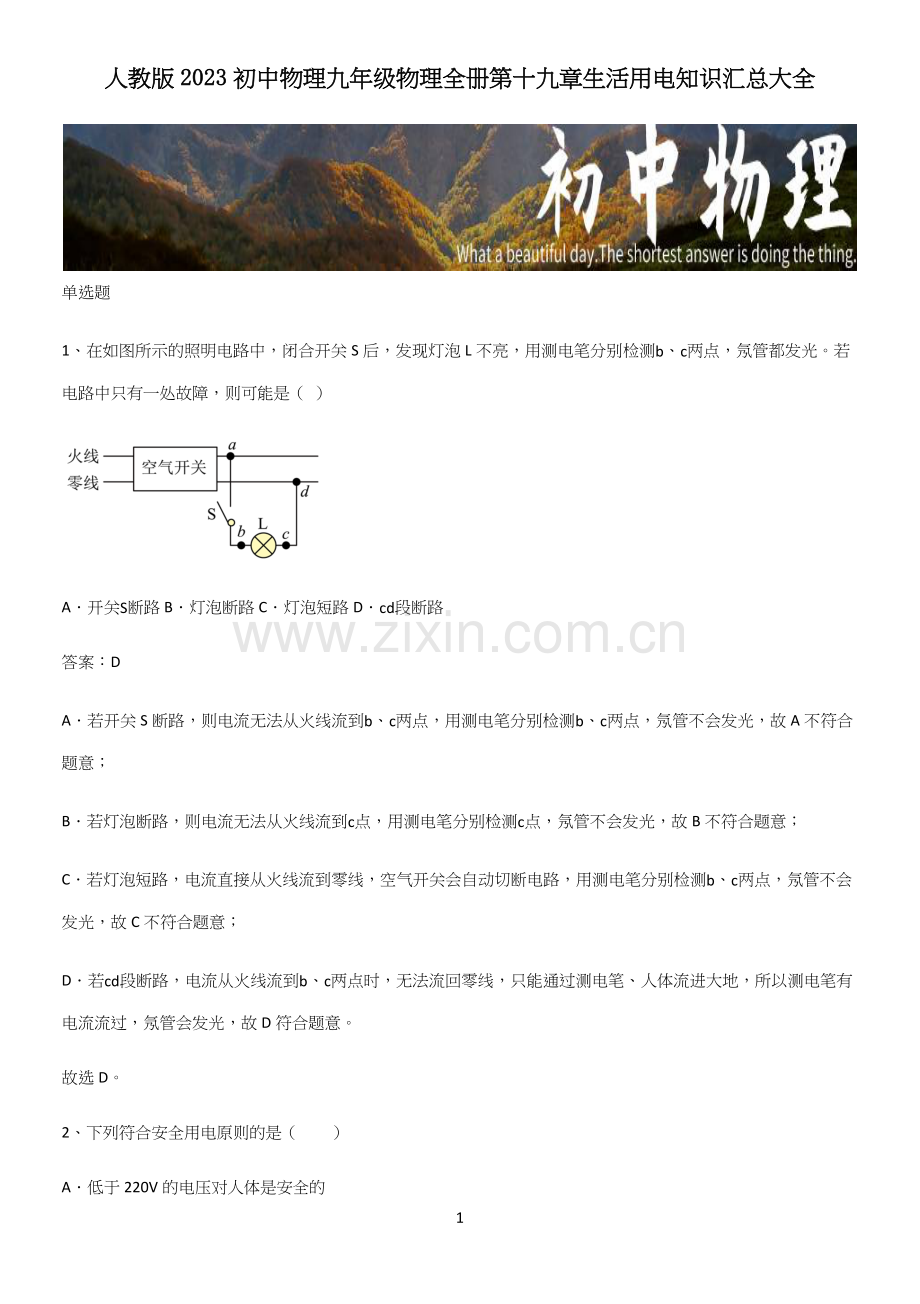

人教版2023初中物理九年级物理全册第十九章生活用电知识汇总大全1单选题1、在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（）A开关S断路B灯泡断路C灯泡短路Dcd段断路答案：DA若开关S断路，则电流无法从火线流到b、c两点，用测电笔分别检测b、c两点，氖管不会发光，故A不符合题意；B若灯泡断路，则电流无法从火线流到c点，用测电笔分别检测c点，氖管不会发光，故B不符合题意；C若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测b、c两点，氖管不会发光，故C不符合题意；D若cd段断路，电流从火线流到b、c两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。故选D。2、下列符合安全用电原则的是（）A低于220V的电压对人体是安全的B家庭中的空气开关跳闸后，直接合上空气开关就可以了C使用测电笔时手要接触笔尾的金属体D只有当人体接触带电体时，才可能发生触电事故答案：CA经验证明，只有不高于36V的电压对人体才是安全的，故A不符合题意；B家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故B不符合题意；C使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故C符合题意；D高压带电体只要人靠近就有触电危险，人体不接触带电体时，也有可能发生触电事故，故D不符合题意。故选C。3、下列说法中不符合安全用电原则的是（）A若发生触电事故，应立即切断电源再救人B家庭电路中保险丝熔断后，可以用铜丝来代替C控制电灯的开关要接在火线和电灯之间D将家用电器的金属外壳接地答案：BA若发生触电事故，应立即切断电源再救人，由于人体是导体，以防止施救人员触电，故A正确，不符合题意；B保险丝是用电阻率大熔点低的铅锑合金材料制成的，家庭电路中保险丝熔断后，不能用铜丝来代，因为铜丝的电阻率较小，且熔点较高，故B错误，符合题意；C控制电灯的开关要接在火线和电灯之间，当开关断开时，电灯与火线断开，才不会带电，故C正确，不符合题意；D将家用电器的金属外壳接地，当金属外壳漏电时可以防止人体触电，故D正确，不符合题意。故选B。4、下列做法不符合安全用电的是A将电水壶的金属外壳接地B在家庭电路中插座与电灯连接必须是并联C家庭电路布线时熔断器应在总开关之后D使用测电笔时手不能接触笔尾金属体答案：DA将电水壶的金属外壳接地，是为了漏电时防止触电，符合安全用电，故A不符合题意；B插座与电灯连接必须是并联，符合安全用电，故B不符合题意；C家庭电路布线时熔断器应在总开关之后，为了在换保险丝时不触电，符合安全用电，故C不符合题意；D使用测电笔时手应接触笔尾金属体，故D符合题意。故选D。5、如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光则故障可能是（）Aac间断路Bbd间断路C灯泡L2断路Db点到零线之间断路答案：BA保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；BC测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；D闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。故选B。6、家庭电路中，空气开关发生“跳闸”的原因是（）A总功率过大B发生短路C电流过大D电流过小答案：C在家庭电路中，当电路中电流过大时，会导致空气开关“跳闸”，而电流过大的原因是发生短路或用电器的总电功率过大，故C符合题意，ABD不符合题意。故选C。7、小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（）A图中所有元件的连接都符合安全用电要求BAB两点间电压为220VC站在地上的人接触A点，不会发生触电事故D使用洗衣机时应选择插座C答案：DA图示中，开关应接在灯泡与火线之间，开关断开时，才能切断火线与灯泡的连接，三孔插座的左孔接零线，右孔接火线，上面的孔与地线相连，二孔插座的左孔接零线，右孔接火线，所以小灯泡与开关的连接错误，故A错误；BA、B两点都在火线上，则此两点间没有电压，故B错误；C站在地上的人接触A点，即人与火线直接接触，那么有电流通过人体再流向大地，所以会发生触电事故，故C错误；D若洗衣机发生漏电故障，为了让洗衣机外壳上的电及时导走，避免人触电，应选择C插座，因为C插座的上孔与大地相连，能及时把电导走，故D正确。故选D。8、“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（）A在高压线下放风筝B用电器着火时用水灭火C开关接在电灯和零线之间D更换灯泡前断开电源开关答案：DA远离高压，高压线下放风筝，容易发生安全事故，故A不符合题意；B水是导体，电器着火后，不能用水灭火，故B不符合题意；C开关需要接在火线和电灯之间，保证开关断开后，没有电流经过灯泡，故C不符合题意；D为了避免出现安全事故，更换灯泡前断开电源开关，故D符合题意。故选D。9、“珍爱生命，远离危险！”下列做法符合安全原则的是（）A若家庭电路起火迅速用冷水浇灭B将三脚插头去掉中间脚插入两孔插座使用C检修家庭电路时断开总开关D在输电线上晾晒湿衣服答案：CA生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电；应该立即切断电源再施救，故A不符合题意；B三孔插座的上孔接地线，用电器的金属外壳通过三孔插座的上孔与大地相连，这样在用电器的金属外壳漏电时，可以避免出现触电事故；不能去掉中间一脚，故B不符合题意；C为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C符合题意；D湿衣服是导体，当把湿衣服晾在电线上时，一旦电线漏电，人接触衣服时会发生触电事故，故D不符合题意。故选C。10、如图是一般住宅户内配电系统方框图，下列说法正确的是（）AE处应接入空气开关，F处接入电能表B若空气开关自动跳闸，一定是发生了短路C发现有人触电，应立即用手拉开D控制电灯的开关连接错误答案：DA家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；B空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；C当发现有人触电时，首先要做的是切断电源。如果立即用手拉，由于人体导体，拉人者也会触电，故C错误；D如图可知，控制灯泡的开关接在了零线上，这样即使开关断开，灯泡仍然带电，非常危险，正确的接法是开关接在火线上，故D正确。故选D。11、下列做法符合安全用电规范的是（）A在电线上晾晒衣服B使用绝缘皮破损的插头C控制电灯的开关接在零线上D洗衣机的金属外壳接地答案：DA在电线上晾晒衣服，如果直接或间接接触火线，会引发触电事故，故A不符合题意；B使用绝缘皮破损的插头，容易造成电路短路，还可能引发触电事故，故B不符合题意；C控制电灯的开关接在零线上，断开开关不能切断火线，维修或换灯泡时容易引发触电事故，不符合安全用电的原则，故C不符合题意；D洗衣机的金属外壳接地，当洗衣机漏电时，地线能把电流导入大地，避免人接触洗衣机时触电，故D符合题意。故选D。12、以下四种情况符合安全用电原则的是（）A使用试电笔时，手应接触笔后端的金属部分B人向落在地面上的“高压线头”靠近C电灯的开关接在零线上D雷雨天人站在大树下避雨答案：AA使用试电笔时手要接触笔尾金属体，这样才能构成通路，氖管才能发光，故A符合题意；B安全用电原则：不接触低压带电体，不靠近高压带电体。高压线断头落地处周围有电压，若靠近它会造成跨步电压触电，故B不符合题意；C开关应接在电灯和火线之间。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故，故C不符合题意；D雷雨天人站在大树下避雨，因为大树和人体都是导体，雷电极易通过突起物大树传向人体，而造成雷电灾害，故D不符合题意。故选A。13、“安全用电，人人有责”是人们生活中必备的安全意识。下列做法符合安全用电要求的是（）A在高压线下钓鱼B使用试电笔检验插座的火线C照明电路的安装方式D同时使用多个大功率用电器答案：BA在高压线下钓鱼，容易发生触电事故，故需要远离高压线，故A不符合题意；B使用试电笔检验插座的火线，若氖管发光，则为火线，故B符合题意；C开关需要接在火线和用电器之间，避免开关断开后，仍然有电流经过灯泡，而发生触电事故，故C不符合题意；D大功率电器需要错峰使用，避免总功率过大，导致干路电流过大，而引起火灾，故D不符合题意。故选B。14、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（）A插座发生短路B灯泡发生短路Cde间断路Def间断路答案：DAB若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故A不符合题意；C若de间断路，则灯泡能正常发光，故C不符合题意；D若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故D符合题意。故选D。15、下列做法符合安全用电要求的是（）A使用验电笔时，手指接触笔尖金属体B电冰箱的金属外壳采用保护接地C开关接在灯泡和零线之间D在高压电线下放风筝答案：BA使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手指不能接触笔尖金属体，否则会发生触电事故，故A不符合题意；B电冰箱的金属外壳采用保护接地，防止金属外壳漏电，发生触电事故，故B符合题意；C控制电灯的开关必须接在火线和灯泡之间，若开关接在灯泡和零线之间，断开开关时，灯泡还与火线相连，接触灯泡容易发生触电事故，故C不符合题意；D安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压电线下放风筝，非常容易发生触电事故，不符合安全用电原则，故D不符合题意。故选B。多选题16、下列对家庭电路认识正确的是（）A如图甲安装该电能表的家庭同时使用的用电器总功率不能超过4400WB如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，则一定是L1短路C用如图丙所示的方法使用正常的测电笔，会发生触电事故D如图丁，若空气开关跳闸，则应该先检查电路，排除故障后再合上总开关答案：ADA电能表上所标“10（20）A”中，说明电能表平时工作允许通过的最大电流I最大=20A电能表工作电压U=220V则电路中同时使用的用电器的最大电功率P最大=UI最大=220V20A=4400W即电路中同时使用的用电器总功率不能超过4400W，故A正确；B如图乙，断开保险丝并在保险丝处安装校验灯L0，若闭合开关S1，校验灯不亮，说明该支路断路了，故B错误；C使用试电笔时，用指尖按住上端的金属帽，不会发生触电事故，故C错误；D空气开关跳闸后先检查电路，确定电路没有问题再复位，如果直接复位仍存在安全隐患，故D正确。故选AD。17、下列说法正确的是（）A一个开关能控制两盏灯，这两盏灯一定是串联的B金属导电时，自由电子定向移动方向和电流方向相反C电压表能直接接在电源两端，电流表不能直接接在电源两端D教室里的电灯、电风扇、插座和空调有的是串联，有的是并联答案：BCA一个开关能控制两盏灯，这两盏灯可能是串联，也可能是并联，故A错误；B物理学中规定，电流的方向为正电荷的定向流动方向。金属导电时，自由电子定向移动方向和电流方向相反，故B正确；C电压表连接在电源两端时，测量电源电压，能直接接在电源两端；电流表不能直接接在电源两端，否则会造成电源短路，故C正确；D教室里的电灯、电风扇、插座和空调都是并联的，故D错误。故选BC。18、下列关于生活中的一些电路连接说法中，正确的是（）A教室里有六盏日光灯，每两盏灯由一只开关控制，则这六盏灯的连接方式是并联B道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才会亮，所以声控开关和光控开关是串联的答案：ACDA教室中的日光灯，虽然每两盏灯由一只开关同时控制，但每盏灯工作都互不影响，所以一定是并联，故A正确；B道路两旁的路灯，晚上同时亮，早上同时灭，由于它们工作时互不影响，因此是并联的，故B错误；C一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，因此它们是并联连接，故C正确；D楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故D正确；故选ACD。19、下列有关生活用电常识，做法可行的是（）A尽量减小电视机待机时间B离开教室时应及时关掉电灯C长期不使用的电视机应适当地通通电D人们可以靠近高压带电体答案：ABCA待机状态会消耗电能，尽量减小电视机待机时间的做法可行，故A符合题意；B离开教室时要随手关灯，这样可以节约电能，该做法可行，故B符合题意；C长期不使用的电视机应适当地通通电，利用电热驱潮，该做法可行，故C符合题意；D安全用电的原则是：不接触低压带电体，不靠近高压带电体，故D不符合题意。故选ABC。20、2021年4月15日是第六个全民国家安全教育日，我校举行了以“物理知识与安全”为主题的宣传活动。下列宣传标语错误的是（）A发现他人触电，迅速直接用手将触电者拉离电源B乘坐汽车系好安全带，乘坐公交车要坐稳扶好C在高铁站台等候乘车时应站在安全线以内的位置D严禁高空抛物答案：ACA发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A错误，符合题意；B乘坐汽车时系安全带，可以防止紧急刹车时由于乘客的惯性使乘客造成伤害；乘坐公交车要坐稳扶好，可以防止公交车加速或减速时造成伤害，故B正确，不符合题意；C列车进站，列车速度大造成列车周围空气流速大，列车附近气体的压强小于大气压，若乘客站在安全线以外，人在压强差的作用下被压向列车，造成危险，故C错误，符合题意；D物体在下落过程中，质量不变，高度变小，则重力势能变小，而物体的速度不断增大，所以其动能不断增大，会有危险，故D正确，不符合题意。故选AC。21、“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（）A图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连B只要拿着试电笔接触火线，其内部的氖管就会发光C图中带开关的灯泡和三脚插座的接法是错误的D图中的灯泡、两脚插座是并联关系答案：BCA图中的三脚插座对应用电器的三线插头，插头最上面的那条导线与用电器的外壳相连，这样可以防止因外壳漏电发生触电，故A正确，不符合题意；B测电笔使用正确时，手接触笔尾金属体，测电笔与火线相连，氖管能发光，如果使用不正确，则氖管不能发光，故B错误，符合题意；C开关应接在火线与灯泡之间，图中开关接到零线上，是错误的；三孔插座的接法：左零右火，中间接地线，三孔插座接法正确，故C错误，符合题意；D家庭电路中各用电器工作过程中互不影响，所以用电器、插座之间都是并联连接，故D正确，不符合题意。故选BC。22、生活中处处有物理，小明同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释不正确的是（）A家里保险丝熔断，一定是用电器功率过大造成的B应该将控制电灯的开关安装在火线与灯之间C发现有人触电时，应立即用手把他拉开D电饭锅用三脚插头和三孔插座，可以省电答案：ACDA家里保险丝熔断，是因为电路电流太大造成的，而电流过大可能是用电器功率过大，也有可能是发生了短路，故A不正确，符合题意；B控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故B正确，不符合题意；C遇到有人触电时，直接用手将人拉开，由于人体是导体，施救者也可能会发生触电，故C不正确，符合题意；D电饭锅用三脚插头和三孔插座，电饭锅和大地相连，当电饭锅漏电时，电流就通过地线流入大地，而防止了触电事故的发生，不是为了省电的，故D不正确，符合题意。故选ACD。23、下面是小华同学对身边的一些电路进行观察分析后作出的判断，正确的是（）A马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的B教室里安装的照明灯和其它用电器使用时互不影响，它们是并联的C厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的D家庭电路各种元件安装顺序是总空气开关和漏电保护开关、专线开关和漏电保护开关、电能表、用电器答案：BCA路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作而不受影响，因此路灯是并联的，故A错误；B教室里安装的照明灯和其它用电器使用时可以独立工作而互不影响，它们是并联的，故B正确；C厨房的抽油烟机中的照明灯和电动机可以单独工作，互不影响，因此它们的连接方式为并联，故C正确；D家庭电路各种元件安装顺序是电能表、总空气开关和漏电保护开关、专线开关和漏电保护开关、用电器，故D错误。故选BC。24、今天的生活处处需要用电，在用电过程中，我们可能会遇到以下4个选项描述的一些现象。在这些现象中，可能引起家庭电路中空气开关跳闸的是（）A控制灯的开关中两个线头相碰B插座中分别与火线和零线连接的两个线头相碰C电路中增加了大功率的用电器D插头与插座接触不良答案：BCA开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸，故A不符合题意；B插座中的两个线头相碰，会造成短路，从而造成电流过大，引起家庭电路中空气开关跳闸，故B符合题意；C电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸，故C符合题意；D插头与插座接触不良会造成该用电器不能工作，不会引起家庭电路中空气开关跳闸，故D不符合题意。故选BC。25、下列关于家庭电路与安全用电的说法中正确的是（）A家庭电路中控制用电器的开关应接在火线和用电器之间B电冰箱使用三脚插头，是为了防止电流过大引起火灾C在家庭电路中，同时工作的用电器越多，总电阻越小D使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故答案：ACA控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，便于维修，故A正确；B冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故B错误；C家庭电路中各用电器是并联的，由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，同时工作的用电器越多（即并联电路的支路越多），并联电路的总电阻越小，故C正确；D如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D错误。故选AC。填空题26、上海地区家庭电路的电压为_伏；教室中照明电灯和控制此灯的开关之间是_连接的；若再多开一盏灯，教室内电路的总电阻_（选填“变小”、“不变”或“变大”）。答案：220串联变小1我国家庭电路的电压为220V，故上海地区家庭电路的电压为220V。2开关控制照明灯，故开关与照明灯串联。3教室中照明电路的电压也为220V；因为教室里装有多盏灯是并联连接，由于并联电路中干路电流等于各支路电流之和，支路越多，总电流会变大，总电压不变，由欧姆定律可知总电阻会变小。27、保险丝是由电阻率大、熔点低的金属制作而成。如图所示，将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板上，它们是_联的，保险丝的电阻比铜丝的_（选填“大”或“小”），闭合开关，移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好，所以在家庭电路中_（选填“能”或“不能”）用铜丝代替保险丝。答案：串大不能1铜丝的右端与保险丝左端相连，保险丝左端与滑动变阻器相连，故铜丝与保险丝是串联关系。2导体的电阻和长度、粗细及材料有关；保险丝的电阻率较大，所以长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大。3由题中实验可知，保险丝和铜丝串联在电路中，通电时间和通过的电流相等，而保险丝的电阻比铜丝的大，根据焦耳定律Q=I2Rt可知，铜丝产生的热量比保险丝少，而且铜丝的熔点比保险丝高，铜丝不容易熔断，不能起到保护电路的作用，所以不能用铜丝代替保险丝来保护电路。28、家庭电路触电事故都是人体直接或间接接触_线造成的。如果家用电器或线路着火，_（选填“不可以”或“可以”）直接泼水灭火。答案：火不可以1火线与大地之间的电压为220V，零线的与大地之间的电压为0V，家庭电路触电事故都是人体直接或间接接触火线造成的。2水是导体，会导电，如果家用电器或线路着火，不可以直接泼水灭火，否则容易造成触电事故。29、小明家有一个规格为“220V1000W”的用电器，该用电器可能是_（台灯/电饭锅）；如图所示家庭电路，闭合开关S，电灯发光，用测电笔接触A点，氖管_（会/不会）发光；若断开开关S，站在地面上的人用手接触电路中的B点_（会/不会）触电。答案：电饭锅不会不会1台灯的电功率在20W左右，电饭锅的电功率在1000W左右，所以该用电器可能是电饭锅。2闭合开关S，电灯发光，A点与零线连接，用测电笔接触A点，氖管不会发光。3断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。30、触电急救常识：发现有人触电，不能_去拉触电人，应首先_电源或用_使触电人脱离电源。发生火灾时，要首先_电源，决不能带电_救火。为了安全用电，要做到_低压带电体，_高压带电体。答案：直接切断绝缘棒切断泼水不接触不靠近123在发生触电事故后，不能直接用手去拉触电者，而是要切断电源或用绝缘体使触电者脱离电源。45水是导体，发生火灾时，带电泼水救火时发生触电事故，应该首先要切断电源。67不接触低压带电体、不靠近高压带电体，这是基本的安全用电原则。19
