仁恒深圳公司锅壳式锅炉施工方案说明书.doc

仁恒实业（深圳）有限公司
锅炉安装工程

施 工 方 案

编制人：

审核人：

批准人：

中国南海工程有限公司
二○○六年五月三十一日

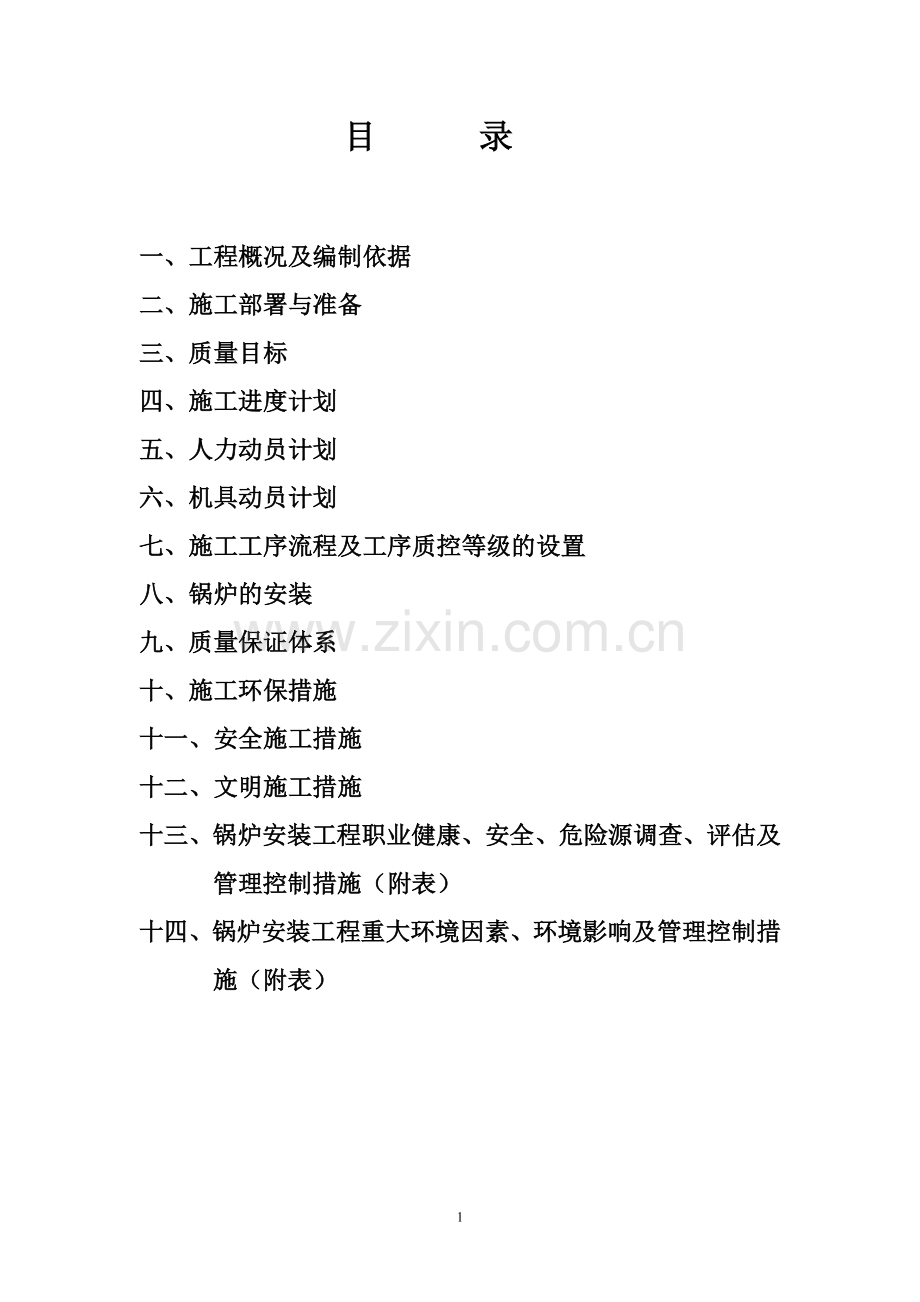

目 录

一、工程概况及编制依据
二、施工部署与准备
三、质量目标
四、施工进度计划
五、人力动员计划
六、机具动员计划
七、施工工序流程及工序质控等级的设置
八、锅炉的安装
九、质量保证体系
十、施工环保措施
十一、安全施工措施
十二、文明施工措施
十三、锅炉安装工程职业健康、安全、危险源调查、评估及管理控制措施（附表）
十四、锅炉安装工程重大环境因素、环境影响及管理控制措施（附表）

一、工程概况及编制依据：
1、工程规模：仁恒实业（深圳）有限公司锅炉房内一台型号为LWS0.1-0.8-Y(Q)2立式锅壳蒸气锅炉的安装，锅炉额定工作压力P＝0.8MPa。蒸气温度为1750　
2、工程地点：深圳市罗湖区莲塘鹏基工业区706栋
3、工期要求：相关部门批准后20个工作日完工。
4、工程特点与要求：LWS0.1-0.8-Y(Q)2立式锅壳蒸气锅炉虽整体出厂,但在安装现场需要进行锅炉主体、燃烧系统、给水管道、蒸气管道等主辅机设备及阀门、管道、仪表等等设施的安装，在施工过程上除按设计图纸的要求外，还必须符合国家相关规范的规定及本锅炉安装使用说明书等技术资料的要求。
5、编制依据
（1）深圳天阳工程设计有限公司设计的仁恒实业（深圳）有限公司锅炉房施工图。
（2）《蒸汽锅炉安全技术监察规程》。
（3）《工业锅炉安装工程施工及验收规范》GB50273-98。
（4）《工业金属管道工程施工及验收规范》GB502235-97。
（5）《现场设备、工业管道焊接工程施工及验收规》GB50236-98。
（6）《机械设备安装工程施工及验收通用规范》GB50231-98。
（7）中国南海工程有限公司质量管理体系、职业健康安全体系、 环境管理体等三个体系文件。
二、施工部署与准备
1 组织机构

组织机构图
项目经理龙秀祥

施工负责人张际辉

技术负责人易维民
施工员张际辉兼
材料员 肖和健

安全员 程勉全世界

质检员 杨传俊

施工班组

2 项目组织机构人员职责：
（1） 项目经理
1) 认真贯彻国家各相关政策、法规、标准及公司各项规章制度，严格执行ISO9001标准；
2) 代表公司履行本工程承包合同，承担该项目的各项领导责任，确保本工程项目的各项经济技术指标的完成，并负责协调处理权限范围内的外部关系；
3) 负责对项目的质量、进度、安全、成本的全面控制与管理，落实项目各施工要素；
4) 负责项目施工全过程的组织、控制与管理。
（2）施工负责人
1)根据国家规范、施工图纸和锅炉出厂安装使用说明书的要求认真组织施工，在施工中严把各道程序的关口、满足规范与设计要求，符合质量与安全的要求。
2）对工程的质量与安全负全部责任。
3）根据施工进度和现场实际情况,合理安排人、材、机的调度及施工条件的平衡和工序间的协调配合；严格控制材料设备与施工人员的准入，杜绝不符合质量要求的材料设备使用与没有上岗资质证及焊工证并在公司备案的人参与施工。
4)根据国家（地方）特种设备与蒸气锅炉的管理规程，办理好报建手续并做好开工、材料设备报验、中间检查、竣工验收工作，负责解决施工过程出现的各种问题，以确保施工作业质量和施工进度的顺利进展，对出现的质量安全问题必须彻底整改，直至隐患消除为止。
5)按时组织召开工地例会，协调各岗位之间的作业关系，传达作业计划，检评作业效果；
（3）技术负责人
1)熟悉图纸及相关技术资料、国家与行业相关技术标准、规范、规程及规定，负责施工方案的审核；
2)参加图纸会审工作；
（4） 施工员
1)根据施工进度和现场实际情况,合理调度施工现场的人力、材力与机具，做好各工序间的协调配合工作；
2)根据设计图纸、国家（地方）规范规程及施工技术交底的要求组织安排各阶段的施工工作，解决施工过程出现的各种问题，保证作业质量、施工进度的顺利进展；
3)参加开工地调度会，协调各岗位之间的作业关系；
4)严格执行ISO9001标准，使其切实贯彻与工程施工的全过程；
（5） 质检员
1)熟悉图纸及相关技术资料、国家与行业相关技术标准、规范、规程及规定，负责工程的质量管理工作；
2)根据本工程的具体特点，针对关键的作业工序，确定质量控制点及其质控措施，编制项目质量计划并负责质量计划与质控措施的落实、监督和评检；
3)负责按规定组织对工程各阶段、各施工工序的质量自检工作；
4)参加工程质量检验与评定工作，组织对质量问题的调查、研究与处理，确保工程质量满足设计及相关规程、规范与规定的要求。
（6） 安全员
1)负责施工作业人员的岗前安全教育与培训工作，强化全员安全意识，使全员牢固掌握安全技术知识，强化自我保护能力；
2)制定项目安全管理计划与制度、建立项目安全管理机构，使安全工作深入、细致、全面、高效；
3)严肃施工安全纪律，严格奖惩制度，定期与不定期的组织安全检查，及时发现与处理问题，及时消除事故隐患，杜绝人身伤亡事故，对出现的安全事故做到“三不放过”；
4)做好施工人员的劳保安全用品的购置申报、发放和指导使用工作，确保用品的数量与质量满足施工要求，并确保使用正确；
5)有全面、详尽、符实的安全工作记录。
（7） 材料员
1)负责工程所需材料、设备与发放工作；
2)确保用于工程的设备材料的规格型号和质量指标满足设计及相关规程、规范和规定的要求，具完整符实的产品出厂质量合格证明资料，须有材料供应商加盖的印章；
3)对用于工程的材料、设备应按规定做好入库或保存区前的检查工作，不合格材料或未检品一律不得进入施工现场，更不得与合格品混放。
4)工程材料应分类、有序地存放，并做好材料保护和安全措施。有正确、醒目的材料标识。
5)应根据项目进度要求及时做好材料、设备的供应工作。
3 开工前的准备：
1） 进场前三天内做好人员配备及岗前教育与培训工作，做好施工机械配备、材料存放场所与办公场所及水电源接点位置的落实，做好人、材、机的进场准备。
2） 图纸会审与技术交底
由建设单位组织，质检部门、建设、设计、施工单位参加的图纸会审与技术交底；施工员、质检员、安全员应根据施工图、规范、规程的要求分别确定施工作业内容所对应的技术措施、质量措施与安全措施并对施工作业班组进行技术交底。
3） 对所有主辅设备、管材、管件、阀门等入场前应认真、细致、全面地进行外观检查和核对其是否有对应的、完整的产品质量证明书等资料。确保其数量、规格型号、质量指标满足设计要求，需代用时，应先征得设计单位同意，并有书面设计修改通知。应按要求进行材料设备送检工作，送检合格后方可使用，并标明“送检合格”字样依序存放好。
4）阀门入库前应逐个按规定进行检查试验，试验合格后应保持干洁，标明“合格”字样依序存放好。
8）开工前必须按照相关的规定办理各种手序，取得相关部门的批准后方可开工。
三、质量目标：
本工程质量达到100%合格。
四、施工进度计划
根据建设单位的安排，在办理完报建开工手续后二十天内完工并进行工程验收。

　　　　　　时间
工作内容
3天
6天
10天
12天
15天
20天
工程告知

开工准备（图纸会　审、技术交底）

设备材料现场抽查

锅炉本体吊运及安装

管道定位焊接及设备安装

系统强度试验、脱脂、吹扫

工程调试、验收

五、人力动员计划
序号
职 别
人数
序号
职 别
人 数
1
管理人员
7
5
油漆保温工
2
2
施工班长
1
6
管钳工
3
3
焊 工
1
7
电 工
1
4
起 重 工
1
8
辅 工
3

六、机具动员计划
序号
名称
规格、型号
单位
数量
备注
1
电焊机

台
2

2
管子套丝机

台
1

3
磨光机

台
1

4
弯管机

台
1

5
保温筒

台
1

6
试压泵

台
1

7
砂轮切割机

部
1

8
压力表

个
1

9
手拉葫芦

个
3

10
常用工具

套
多

七、施工工序流程及工序质控等级的设置
AR BR 　　　　CR　　　　　　AR 　CR
锅炉房监检
基础复测
施工准备
技术交底
资料上报、审批

CR AR CR BR
表阀检验与试验
设备清点检查
炉体及附属设备就位
工艺管线安装

竣工交付使用
水压试验，附机试运行
系统检查，无损探伤
AR AR

锅炉热态调试运行
AR AR

2.工序质控等级的设置（如上图所示）:
工序质控等级的设置共分为A.B.C三个等级，由建设单位、设计单位、行业监管部门及施工单位同时参加的，属A级；若是由建设单位、行业监管部门及施工方两方参加的，属B级；而仅由施工单位自检的，则属C等级。若须有过程记录资料的，A、B、C相应等级后加“R”。质控高低排序为：AR> BR> CR.质控等级的高低对工程施工工
八、锅炉的安装
（1） 安装前的准备
1）认真填写特种设备（安装、维修、改造）告知表，信息、数据必须真实无误。
2）锅炉安装前须办理申报手续，经审批同意并取得特种设备施工告知（申报）受理回执后后才能施工。
3）锅炉及附属设备应有出厂质量证明书和其它技术文件，管材、管件阀门应有材质证书和合格证书。
4）在施工过程中,执行相关的国家规范与规定\程序的要求,同时，还必须遵守锅炉生产厂家的<安装使用说明书>的要求。
5）压力表、安全阀等产品应经有关检测部门校验合格后才充许安装。主要阀门应经水压试验（检验）合格，强度试验压力为公称压力的1.5倍，试验时间不少于五分钟，壳体、填料无渗漏为合格，严密性试验以阀瓣密封面无泄漏为合格。
（2）锅炉安装
1）熟悉施工图纸和设计说明书，在熟悉图纸过程中对其生产工艺要求加深了解，弄清设计意图，明确安装技术要求。
2）锅炉及其辅助设备就位前，应检查基础尺寸和位置，其允许
偏差见下表：
项 目
允许偏差（mm）
纵轴线和横轴线的坐标位置
±20
不同平面的标高
（包括柱子基础面上的预埋钢板）
0
-20
平面的水度
（包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位）
每米
5
全长
10
外形尺寸
平面外形尺寸
±20
凸台上平面外形尺寸
0
-20
凹穴尺寸
+20
0

预留地脚螺栓孔
中心位置
±10
深度
+20
0
孔壁垂直度（每米）
±10

预埋地脚螺栓
顶端标高
+20
0
中心距（在根部和顶部两处测量）
±2
3）烟道防爆门应开启灵活，附近不得有其它障碍物。防爆门的安全销应装牢。
4）整体安装的泵纵向安装水平偏差，不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000，并应在泵的进出口法兰面或其它水平面上进行测量。
5）单机试运转前应检查并确认各固定连接部位无松动，各润滑部
位已按设备文件的要求加注润滑剂；各指示仪表、保护安全装
置及电控装置灵敏、准确、可靠；盘车灵活，无异常现象。试
运转应按设备文件要求进行。
6）燃烧系统的安装应按锅炉燃烧装置图及随机的燃烧器操作说明书进行，燃烧系统安装结束后，要进行清水或蒸气冲洗，吹洗的次数不得少于两次，直至吹出洁净介质为准，吹洗结束应清除死角的积渣。
7）燃烧系统安装完毕应进行1.25倍工作压力的水压试验（最低试验水压不得低于0.4MPa）；并进行全系统的油循环试验。
（3）管道安装
1）管道的安装施工，管线的尺寸测量应符合要求，测量数据要准确的记录下来。
2）管段的预制及现场组装管道、管子的切割加工组装应符合
GB50235-97的有关规定。
3）管线应采用焊接或法兰连接（镀锌管除外）。
4）管道安装时应对法兰密封面垫片进行外观检查，不得有影响密封性能的缺陷存在；法兰连接时应保持平行，使用同一规格螺栓，安装方向一致，紧固后的螺栓与螺母宜平齐。
5）压力管道的焊接应按GB50236－98规范进行，对接口采用V形坡口焊接，主蒸汽管道的焊接应由安装申报表中报审的焊工本人施焊，不得冒名顶替。
6）管道焊缝布置应符合下列要求：直管段两环缝间距不得
小于100mm；焊缝距弯头起点不得小于100mm，且不得小于管子外径；环焊缝距支、吊架净距不应小于50mm；在管道焊缝上不宜开孔，如必须开孔时焊缝应经无损探伤检查合格。
7）穿墙及过楼板的管道应加套管，管道焊缝不应置于套管内。
8）压力管道焊缝应进行抽样射线照相检验，抽检比例为5%，其质量不得低于Ⅲ级，不合格焊缝须进行返修。
9）蒸气管在最低位置应装有疏水阀，在较长的蒸气管道中间应装设膨胀节。
10）管道安装完毕后，应按设计规定对管道系统进行吹洗及试压。
11）管道试压前，应对管道系统进行检查，确认安装正确，支、吊架固定牢靠。
12）水压强度试验，升压应缓慢，达到试验压力后，停压20分钟，以无泄漏、目测无变形为合格。
13）水压严密性试验一般在强度试验合格后进行，其试验压力为设计压力，时间为30分钟，经全面检查，以无泄漏为合格。
14）管道的防腐保温必须按设计规定的要求进行，特别强调的是：蒸气管必须使用环氧耐热底漆进行防腐。
（4）电器设备安装
1）电缆、电线管敷设
暗敷的电缆、电线采用套管和管箍连接。无论用何种方法连接，被连接的两管之间不得有缝隙，管口应清除毛刺。穿线时应带护线帽，所有管口都套丝，电气管道始端应焊有M10>25镀锌螺栓一个,所有钢管用电焊连成一体,并与接地母线相连,管箍外应用6mm的元钢跨按,钢管的弯曲半径不得小于管径的6倍。
室外电缆采用直埋敷设，过马路处应穿管保护，路灯电缆在进路灯处，在基础内暗埋一根不小于1米的保护管。
2）防雷接地：接地极：接地极用L50×50×5镀锌角钢，一端作成尖角加工而成，长2.5m打入地下，接地极顶端距地平0.8m，接地极之间应用镀锌扁钢40×4相连，连接处用电焊将扁钢焊在角钢的平面上，连接处要三面焊接且焊接必须牢固，焊接后清除药皮，涂刷沥青漆。扁钢与扁钢连接处采用搭接焊，搭接长度不小于扁钢宽度的4倍，焊后清除药皮，涂刷沥青漆。接合口与接地系统可靠连接。
3）设备安装：
①安装前开箱检查，其外形尺寸是否相符，有无变形、掉漆现象，仪器备件是否齐全。
②控制柜等，采用M14、M12螺栓固定在基础上，外壳用开孔器开孔并与暗敷的钢管焊接，焊接处涂防腐漆两道。
③根据施工图纸及规范的要求，连接各设备的电源系统和开关。
（5）锅炉试压
1）锅炉液压试验的压力按GB50273-98 的规定执行，锅炉液压试验前应进行清扫干静，液压试验介质采用水，试时压力应缓慢升高，当压力上升到工作压力时，应暂停升压，检查有无渗漏及其它异常现象，无异常情况后再升压至试验压力，锅炉应在试验压力下保持20分钟，然后降到工作压力进行检查，检查期间压力应保持不变。
2）锅炉水压试验合格后可交付进行热态运行检验，在热态运行试验过程中对工作性能的调试，内容如下：
① 锅炉启动压力。
② 锅炉停炉压力。
③ 超压保护装置性能试验。
④ 给水保护装置性能试验。
⑤ 超温报警装置性能试验。
⑥ 安全阀的保护试验。
（6）锅炉工程交工验收资料内容包括如下：
a） 开工、竣工报告
b） 设备管材、阀门合格证书阀门试验记录
c） 安全阀调试记录
d） 压力表检定证书
e） 锅炉两组水位表标高偏差
f） 管道焊缝X射线检验报告
g） 隐蔽工程记录
h） 设备、机泵安装、运行记录
i） 电气安装及安全接地记录
j） 工艺管道水压试验报告、吹扫记录
k） 锅炉安装质量证明书。
l） 竣工图
九、质量保证体系：
项目负责人
龙 秀 祥

施 工 负 责 人
张 际 辉

材 肖
料 和
员 建

质 杨
检 传
员 俊

施 黎
工 红
员 军

安 程
全 勉
员 全

施工班组

十、施工环保措施：
（1）施工现场应设置稳固的围栏和明显的警示带（灯）。
（2）临时建筑物要稳固、安全、整洁、满足消防的要求同时要有良好的通风、防潮、采光等性能并与作业区隔开。
（3）施工产生的污水必须经处理后方可排入市政水管网，施工产生的废料、余土、淤泥应使用专用车辆及时地清运到指定的地点倒置，做至工完场清。
（4）禁止在中午和夜间进行产生噪声的施工作业，由于施工不能的中断的技术原困和有特殊情况，确需在上述时间连续施工的，应向建设主管部门和环保部门申请，经批准后方可进行。
（5）施工运输车辆应冲洗干净后方可离开施工现场。
（6）对施工现场未硬化的地面及产生粉尘的要进行清扫并进行洒水湿润降尘。
（7）施工现场和宿舍应设置足够的垃圾桶，定期搞好环境卫生、清理垃圾，施药除（四害）。
十一、安全施工措施
（1）建立与完善施工现场安全管理制度，严格劳动纪律，奖惩分明。
（2）严格执行公司的安全管理的规定，进行施工全过程的安全培训、教育、检查与总结，并有详尽、符实的记录。
（3）安全工作坚持以防为主的原则。勤检查、细观察，及时杜绝隐患，将事故控制和消除于萌芽状态，杜绝伤亡事故的发生。
（4） 对安全事故坚持“三不放过”，事故及处理结果及时按规定上报并有详尽记录。
（5）进入施工现场必须戴好安全帽，扣好帽带，并能正确使用个人劳动保护用品。
（6）严禁赤脚或穿高跟鞋、拖鞋进入施工现场。
（7）严禁酒后或带病上岗作业。
（8）工作时间不准打闹、争吵、串岗及做与本岗位无关的事。要服从领导和安全员的指挥。
（9）各种电动工具、电气设备必须有可靠有效的安全防护、安全接地和防雷装置，并做到“一机一闸一漏电保护”。非本岗位专业人员，严禁乱动。施工电源的接驳，应由现场专业电工于指定接驳点按相关规定接驳。
（10）吊装区域非操作人员严禁入内，吊装机械必须完好，吊杆垂直下方不准站人。
（11）不得在禁火场所或禁火时间吸烟、动火。
（12）在施工现场行走要注意来往车辆，按指定道路行走，不得为走近路而穿越危险区。严防交通事故。
（13）安全标志准确、完整、醒目，切实做到安全作业。严禁对各种安全防护保险装置、设施、警告牌和标志等随意拆除和挪动。
（14）施工其间认真执行政府有关部门及业主所制定的各项现场安全生产规章制度，不得违章施工。

十二、文明施工措施
（1）应保护施工场地的整洁、卫生，对施工产生的废料垃圾要及时地清运；材料机具放置合理、有序，做到“工完、料尽、场地清”。
（2）由于工程的需要，夜间加班施工超过九时，不准使用产生强噪声的施工机具，以减少对周围居民产生的影响。
