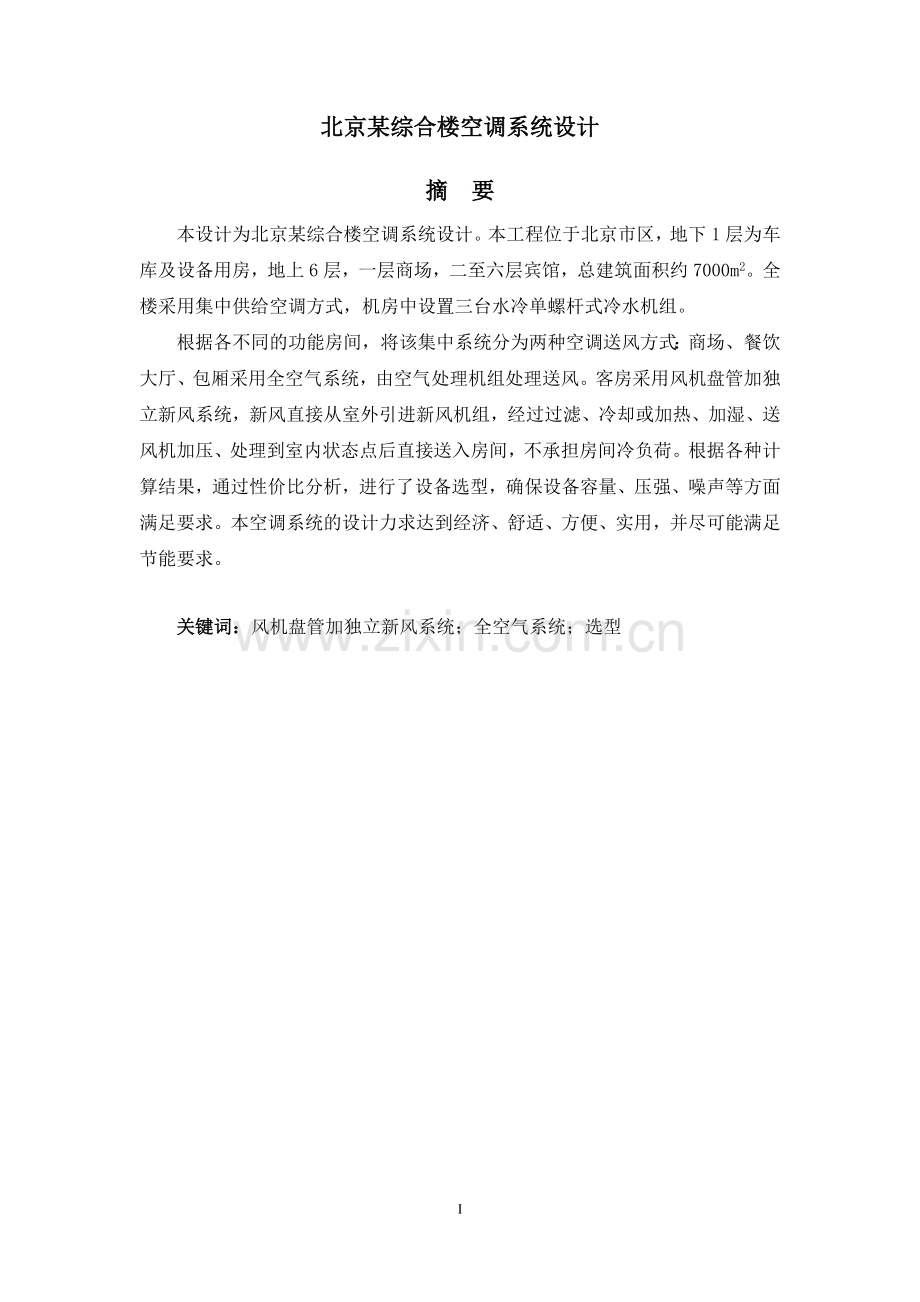

内蒙古科技大学本科生毕业设计说明书题 目：北京市某综合楼空调系统设计学生姓名：徐 华学 号：0862109224专 业：建筑环境与设备工程班 级：建环08-02班指导教师：牛永红 副教授二零一二年六月北京某综合楼空调系统设计摘 要本设计为北京某综合楼空调系统设计。本工程位于北京市区，地下1层为车库及设备用房，地上6层，一层商场，二至六层宾馆，总建筑面积约7000m2。全楼采用集中供给空调方式，机房中设置三台水冷单螺杆式冷水机组。根据各不同的功能房间，将该集中系统分为两种空调送风方式：商场、餐饮大厅、包厢采用全空气系统，由空气处理机组处理送风。客房采用风机盘管加独立新风系统，新风直接从室外引进新风机组，经过过滤、冷却或加热、加湿、送风机加压、处理到室内状态点后直接送入房间，不承担房间冷负荷。根据各种计算结果，通过性价比分析，进行了设备选型，确保设备容量、压强、噪声等方面满足要求。本空调系统的设计力求达到经济、舒适、方便、实用，并尽可能满足节能要求。关键词：风机盘管加独立新风系统；全空气系统；选型AbstractThe design for the design of a building air conditioning system. This project is located in the Beijing area, 1 basement garage and equipment rooms, 6 floors, a layer of shopping malls, two to six-story hotel, with a total construction area of about 7000 m2. The whole building air conditioning, centralized supply three water-cooled single-screw chiller set in the engine room.According to the various function rooms, the centralized system is divided into two air-conditioned air supply: shopping malls, dining hall, balcony, full air system, air supply air handling units processing. Rooms with independent air system, fan coil, fresh air directly from the outdoors to the introduction of new air handling units, filters, cooling or heating, humidification, blower pressure to deal with the indoor state point directly into the room, does not assume the room cooling load. Results according to various calculations, cost analysis, equipment selection, to ensure that the equipment capacity, pressure, noise, etc. to meet the requirements. The air conditioning system design seeks to achieve economic, comfortable, convenient, practical, and, as far as possible to meet the energy requirements.Key words: PAU+FCU system;the entire air system;diffuser SelectioII内蒙古科技大学毕业设计说明书目 录摘 要IAbstractII第1 章 绪 论1第2章 原始资料32.1工程概况32.2土建资料32.3气象参数42.4室内设计参数42.5设计依据4第3章 空调冷负荷计算53.1夏季逐时冷负荷计算公式53.1.1外墙和屋面瞬变传热引起的冷负荷53.1.2内围护结构冷负荷53.1.3玻璃窗瞬变传热引起的冷负荷63.1.4透过外玻璃窗日射得热引起的冷负荷63.1.5 设备散热形成的冷负荷63.1.6照明散热形成的冷负荷73.1.7人体散热形成的冷负荷83.2湿负荷计算公式83.2.1人体散湿量83.2.2散湿量敞开水表面散湿量93.3各项逐时冷负荷汇总表93.4 空调系统新风冷负荷的确定93.4.1空调系统和空调室内新风量的确定93.4.2空调室内新风负荷和空调系统新风负荷的计算13第4章 设计方案的确定144.1确定空调系统方案的原则144.2空调水系统的选取144.3空调风系统的选取154.3.1全空气系统154.3.2风机盘管加新风系统164.4确定各房间的空调系统形式17第5章 空气处理过程及设备选型195.1一次回风全空气系统的空气处理方式195.1.1确定送风状态点195.1.2全空气系统空调机组的选择计算195.1.3空调机组的布置205.2风机盘管加新风系统的空气处理方式205.3风机盘管加独立新风系统的处理过程以及送风参数计算215.4空调设备的选取215.5风机盘管的布置22第6章 气流组织236.1 气流组织方案236.1.1空调房间气流组织的形式236.1.2空调房间送回风口的型式246.1.3送回风口的布置方式256.2 气流组织计算256.2.1气流组织计算和风口选型26第7章 空调系统的水力计算277.1风系统的水力计算277.1.1计算方法277.1.2计算举例277.1.3风管的布置及附件297.2水系统的水力计算307.2.1空调水系统的设计原则307.2.2空调水系统方案的确定307.2.3冷凝水设计317.2.4空调水系统阻力构成327.2.5计算举例32第8章 制冷机房的设计358.1制冷机房的技术要求358.2空调系统冷源的选择358.3制冷机组的选定358.3.1确定制冷机组的总制冷量358.3.2选定制冷机组358.4冷冻水系统368.4.1冷冻水泵的选择368.4.2冷冻水泵配管布置378.5冷却水系统378.5.1冷却塔的选取378.5.2冷却水泵的选取388.5.3补给水泵的选择398.6水系统附件的设计408.6.1集水器和分水器408.6.2补给水箱的选择418.6.3软化水处理器的选择418.6.4循环水处理器的选择418.6.5除污器和水过滤器418.6.6放空气器428.6.7阀门428.6.8系统安装要求42第9章 消声、减震与保温设计449.1消声与隔声设计449.2减振设计449.2.1冷冻机、水泵及风机等设备的减振449.2.2管道减振459.3保温设计45第10章 总结46参考文献47谢 辞48附录E 外文翻译49VI内蒙古科技大学毕业设计说明书58第1 章 绪 论随着我国国民经济水平的不断提高，建筑业也在持续稳定地向前发展。和前几年建筑业的发展相比，目前的发展商将眼光放的更远，他们不再片面的追求容积率及如何将开发成本降得越低越好，而是更多的考虑以人为本，开发真正舒适度高、建筑质量高的居住及商用建筑。改革开放以来，随着我国国民经济的飞速发展、人民生活水平的逐步提高，人们对自身生活环境也越来越重视，尤其是室内的空气环境。我国幅员辽阔，气候复杂，室内空气调节就显得非常必要，而且需求量越来越大。特别是近十年来，空调技术在我国得到空前发展，从事空调行业的专业技术队伍日益壮大，同时，大量的空调设计资料也日益完善。中国已经加入世贸为了适应国际贸易、旅游、及城市建设迅速发展的需要，建筑的发展不会停留在过去的发展水平，特别是对建筑物内的空气品质及舒适程度的要求也会越来越高。新建的大部分建筑纷纷安装了空调系统，以提高建筑的档次，吸引更多的顾客。酒店宾馆类建筑不断的增多，以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。而当人们在享受着空调技术给人们的生产与生活带来方便和舒适时，紧接着也就在思考如何减少空调所需要销耗的能量。特别是进入20世纪70年代以来，以石油危机为标志的世界能源危机更加促使一些发展中国家在各业中研究和推广节能技术。由于我国能源的紧缺现状，节能问题越来越引起人们的重视。因此迫切需要为商业建筑物安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。本设计为综合楼的空调系统设计，系统的选定应注意档次和安全的要求。此建筑房间类型繁多，使用时间不一致，管理不太方便，在选择方案时应充分考虑。一般来说，空调方式按负担室内空调负荷所用的介质来分类可选择四种系统全空气系统、空气水系统、全水系统、冷剂系统。全空气系统分一次回风式系统和二次回风式系统，该系统是全部由处理过的空气负担室内空调冷负荷和湿负荷；空气水系统分为再热系统和诱导器系统并用、全新风系统和风机盘管机组系统并用；全水系统即为风机盘管机组系统，全部由水负担室内空调负荷，在注重室内空气品质的现代化建筑内一般不单独采用，而是与新风系统联合运用；冷剂系统分单元式空调器系统、窗式空调器系统、分体式空调器系统，它是由制冷系统蒸发器直接放于室内消除室内的余热和余湿。对于较大型公共建筑，建筑内部的空气品质级别要求较高，全水系统和冷剂系统只能消除室内的余热和余湿，不能起到改善室内空气品质的作用，所以全水系统和冷剂系统在本次的建筑空调设计时不宜采用。综上所述，对于小空间的房间，如：本设计中的二层、三层、四层和六层的客房，拟采用风机盘管加新风系统，风机盘管的新风供给方式用单设新风系统，独立供给室内。而对于餐厅、商场、包厢等空间较大、人员较多、温度和湿度允许值波动范围小的房间，拟采用全空气系统。其中的风机盘管空调方式有以下特点，这种方式风管小，可以降低房间层高，但维修工作量大，如果水管漏水或冷水管保温不好而产生凝结水，对线槽内的电线或其它接近楼地面的电器设备是一个威胁，因此要求确保管道安装质量。风机盘管加新风系统占空间少，使用也较灵活，但空调设备产生的振动和噪音问题需要采取切实措施予以解决。对于该系统所存在的缺点，可在设计当中根据具体的问题予以解决和弥补。第2章 原始资料2.1工程概况本工程位于北京市区，为地上6层的综合楼建筑。地上一层有商场、餐厅及设备用房，二层有客房、餐厅及厨房等用房，三层有客房、餐厅等用房，四-六层主要为客房和包厢。建筑面积总约7000m2。2.2土建资料建筑尺寸：见资料图。门窗尺寸：外门高2.4m,内门高2.1m,窗高2.4m建筑围护结构：1） 玻璃窗及幕墙（铝合金窗框、中空玻璃）：K=3.50w/(m *),屋顶：K=0.68w/(m *),外墙：K=0.86w/(m *)；内门：K2.9w/m2k；外门：k4.65 w/m2k楼板：5mm厚地砖20mm厚水泥砂浆结合层120mm厚现浇钢筋混凝土白灰刷粉16mm厚；地面：保温K0.25w/m2k,其它建筑围护结构：按照公共建筑节能标准执行。气象资料：冬、夏季室外气象参数按北京气象资料，查手册选用。冬、夏季室内计算参数按相关设计手册查取。冬、夏季室外气象参数：冬、夏季室内计算参数：2) 冷热源资料：冷源：自制或自产7的冷冻水；热源：自制或集中供热外网供给或自产95的热水2.3气象参数表2.1建筑所在地气象参数地点经度纬度大气压(Pa)室外干球温度 ()室外湿球温度 ()日平均温度()计算日较差()：室外平均风速(m/s)北 京116.4739.8099860.0033.2026.4028.608.801.902.4室内设计参数表2.2夏季室内计算参数1：名称温度相对湿度%新风量m3/h.p室内人员分布人/m2双人间2660302餐厅2660202002.5设计依据1.采暖通风与空气调节设计规范(GB 500192003)；2.公共建筑节能设计标准(GB 501892005)；3.高层民用建筑设计防火规范(GB 5004595)；4.采暖通风与空气调节制图标准(GB 5011401)；5.通风与空调工程施工质量验收规范(GB 502432002)；6.其它一些可适用的规范、规程、标准等。第3章 空调冷负荷计算冷负荷即为了保持建筑物的热湿环境，在某一时刻向房间提供的冷量。冷负荷是暖通空调工程设计的基本依据，暖通空调设备容量的大小主要取决于冷负荷的大小，冷负荷的计算直接关系着房间热湿环境的稳定，冷负荷的大小影响着室内环境的舒适程度。因此，冷负荷计算在空调设计中有着至关重要的作用。3.1夏季逐时冷负荷计算公式详细计算方法、过程及计算依据如下：根据空调工程，对下列各项得热量进行计算。3.1.1外墙和屋面瞬变传热引起的冷负荷外墙或屋面传热形成的计算时刻冷负荷Qc()，按下式计算：CL=KF(twl+td)kk-tR 2 (3-1)式中 CL 外墙和屋面瞬变传热引起的逐时冷负荷，W； F 外墙和屋面的面积，m2；K 外墙和屋面的传热系数，W/(m2 )，根据外墙和屋面的相应结构，由空调工程附录5和附录6查取； tR 室内计算温度，；twl 外墙和屋面冷负荷计算温度的逐时值，根据外墙和屋面的不同类型，由空调工程附录7和附录8查取； td 地点修正值，由空调工程附录9查取；k 吸收系数修正值，取k=0.99； k 外表面换热系数修正值，取k=0.94；3.1.2内围护结构冷负荷当邻室为通风良好的非空调房间时，通过内墙和楼板的温差传热而产生的冷负荷可按公式（3-1）计算。当邻室有一定的发热量时，通过空调房间隔墙、楼板、内窗、内门等内维护结构的温差传热而产生的冷负荷，可视作稳定传热，不随时间而变化，可按下式计算：CL=KiFi(to.m+t- tR ) 2 (3-2) 式中 Ki 内围护结构传热系数，W/(m2 )； Fi 内围护结构的面积，m2；to.m 夏季空调室外计算日平均温度，；t 附加温升，可按空调工程表3-9查取。由于本设计中温差不大，所以不考虑此项。3.1.3玻璃窗瞬变传热引起的冷负荷通过外窗温差传热形成的冷负荷Qc()按下式计算 CL= Cw Kw Fw (twl + td - tR) 2 (3-3) 式中 CL-外玻璃窗瞬变传热引起的冷负荷，W；Kw-外玻璃窗传热系数，W/(m2 )，由空调工程附录10和附录11查得； Fw- 窗口面积，m2；twl-外玻璃窗的冷负荷温度的逐时值，由暖通空调附录13查得；Cw 玻璃窗传热系数的修正值；由暖通空调附录12查得； td 地点修正值，由暖通空调附录15查得；3.1.4透过外玻璃窗日射得热引起的冷负荷 CL= C Fw Cs Ci Djmax CLQ 2 (3-4)式中 Ca 有效面积系数，由空调工程附录19查得；Fw 窗口面积，m2；Cs 窗玻璃的遮阳系数，由暖通空调附录17查得；Ci 窗内遮阳设施的遮阳系数，由空调工程附录18查得；Djmax 日射得热因数，由空调工程附录16查得；CLQ 窗玻璃冷负荷系数，无因次，由空调工程附录20至附录23查得；注： CLQ值按南北区的划分而不同。南北区划分的标准为：建筑地点在北纬2730以南的地区为南区，以北的地区为北区。 3.1.5 设备散热形成的冷负荷 CL = Qs CLQ2 (3-5)式中 CL-设备和用具显热形成的冷负荷，W；CLQ-设备和用具显热散热冷负荷系数，可由附录24和附录25中查得。如果空调系统不连续运行，则CLQ=1.0： Qs-设备和用具的实际显热散热量，W。设备和用具的实际显热散热量按下式计算：电动设备：当工艺设备及其电动机都放在室内时：Qs=1000 n1 n2 n3 N/2 (3-6)当只有工艺设备在室内，而电动机不在室内时：Qs=1000 n1 n2 n3 N2 (3-7)当工艺设备不在室内，而只有电动机在室内时：Qs=1000 n1 n2 n3 N（1-）/2 (3-8)式中 n1 -利用系数，是电子设备最大实效功率与安装功率之比，设计中取值为0.9；n2-电子设备负荷系数,定义为电子设备每小时平均时耗功率与机器设计时最大时耗功率之比,本设计中取值为1.0;n3-同时使用系数,定义为室内电子设备同时使用的安装功率与总功率之比,本设计中取值为0.8;N-电子设备的安装功率,KW;-电动机效率，可由产品样本查得，Y系列电动机效率可由表2-11查得。电热设备：对于无保温密闭罩的电热设备按下式计算：Qs=1000 n1 n2 n3 n4N2 (3-9)式中 n4考虑排风带走热量的系数，一般取0.5。其他符号同式(3-8)电子设备：计算公式同公式(3-9)，其中系数n2的值根据使用情况而定，对计算机可取1.0，一般仪表取0.50.9。3.1.6照明散热形成的冷负荷当电压一定时,室内照明散热量是不随时间变化的稳定散热量,但是照明散热方式仍以对流和辐射两种方式进行散热,因此,照明散热形成的冷负荷计算仍采用相应的冷负荷系数.白炽灯 CL = 1000 N CLQ2 (3-10) 荧光灯 CL = 1000 n1 n2 N CLQ2 (3-11) 式中 CL 灯具散热形成的冷负荷，W；N 照明灯具所需功率，W； n1镇流器消耗功率稀疏，明装时，n1=1.2，暗装时，n1=1.0； n2灯罩隔热系数，灯罩有通风孔时，n2=0.50.6；无通风孔时，n2=0.60.8； CLQ照明散热冷负荷系数，由空调工程附录26查得。3.1.7人体散热形成的冷负荷1、人体显热散热形成的冷负荷CLS = qs n CLQ2 (3-12) 式中 CLS 人体显热散热形成的冷负荷，W；qs 不同室温和劳动性质成年男子显热散热量，W，由空调工程表3-15查得； n 室内全部人数； 群集系数，由空调工程表3-14查得；CLQ 人体显热散热冷负荷系数，由空调工程附录27查得；2、人体潜热散热引起的冷负荷Qc = ql n 2 (3-13) 式中 Qc人体潜热散热形成的冷负荷，W；ql 不同室温和劳动性质成年男子潜热散热量，W，由空调工程表3-15查得：n，同式(3-12)。3.2湿负荷计算公式3.2.1人体散湿量人体散湿量可按下式计算MW = 0.278n g10-62 (3-14)式中 MW 人体散湿量，/s ； 群集系数，由空调工程表3-14查得为0.80； n 计算时刻空调房间内的总人数,同式(3-12)； g 一名成年男子的小时散湿量，g/h,由空调工程表3-15查得,见上表。3.2.2散湿量敞开水表面散湿量敞开水表面散湿量可按下式计算MW = 0.278WF10-32 (3-15)式中 MW 敞开水表面散湿量，/s ； W 单位水面蒸发量，kg/(m2h)由空调工程表3-15查得； F 蒸发表面面积, m2。3.3各项逐时冷负荷汇总表以202计算为例： 202房间冷负荷具体计算过程和其他房间见附录A.表3-2计相关参数室外温度：33.2相对湿度：58.94%室内温度：26相对湿度：60%房间面积：30 m室内人数：2新风量：60(m3/h)3.4 空调系统新风冷负荷的确定空调的新风负荷是指由送入空调室内的新风（空调室外的新鲜空气）而形成的冷热量。它实际上是由于空调室外空气的状态与设计室内的状态不同（焓值不相等）而产生的。空调房间的新风负荷可按下式计算： 2 （3-16）式中 Qw新风负荷，kW； Gw新风量，kg/s； iw室外空气焓值，kJ/kg； in室内空气焓值，kJ/kg。各房间的新风冷负荷计算见附表D3.4.1空调系统和空调室内新风量的确定 室外新鲜空气是保障良好的室内空气品质的关键。因此，空调系统中引入室外新鲜空气（简称新风）是必要的。由于室外空气焓值与室内空气焓值往往不等，所以空调系统为处理新风势必要消耗冷热量。据调查，空调过程中处理新风的能耗大致要占到总能耗的25%30%，对于高级宾馆和办公建筑可高达40%。可见，空调处理新风所消耗的能量是相当大的。所以，在确定空调系统的新风量时，设计人员应十分谨慎。空调系统在满足室内空气品质的前提下，应尽量选用较小的、必要的新风量。否则，新风量过大，将会增加空调制冷系统和设备的容量，更重要的是使空调系统的能耗增加和投资增加。新风量的确定应遵循目前我国现行规范中规定的和设计手册中推荐的一般原则。新风量确定的一般原则如下：1. 满足卫生要求为了保证人们的身体健康，必须向空调房间送入足够的新风。一般是以稀释室内产生的CO2,使室内CO2的浓度不超过110-6为基准 。由此确定常态下的每人所需新风量为30m3/h。2. 补充局部排风量和维持空调房间的正压要求当空调房间内有局部排风装置时，为了不使房间产生负压，在系统中必须有相应的新风量来补充这部分风量。为了防止室外空气无组织侵入和其它非空调房间向空调房间窜气，影响室内空调参数和卫生，需要使空调房间内保持正压（室内空气压力房间周围的空气压力）。用增加一部风新风量或减少部风排风量的办法，使室内空气压力高于周围压力，然后让相等的风量从空调房间的门窗缝隙等不严密处渗出。这部分渗透出去的空气量的大小由空调房间的正压、门窗等处的缝隙状况（缝隙的面积和阻力系数）所决定。一般情况下，空调房间的正压取510Pa。过大的正压不但没有必要，还有坏处。3. 空调系统的新风量不应小于总风量的10%，以确保卫生和安全。至此，可按图31所示的框图来确定各空调房间的最小新风量。(一) 满足卫生要求所需的最小新风量Gws不同建筑或场合下，满足卫生要求的最小新风量是不同的。在不同建筑或场所中满足卫生要求的平均每个人所需的最小新风量gws值应根据暖通空调设计标准、设计手册推荐的最小新风量或其他相关规定中推荐的最小新风量确定。本工程中满足卫生要求的每个人所需的最小新风量是根据我国暖通空调设计标准、设计手册和ASHRAE标准621989中规定和推荐的最小新风量确定的。各类型的空调房间或区域的平均每人的新风需用量gws的值见附表D。确定了每个人的新风需用量gws，就可以按下式求出室内满足卫生要求所需的最小新风量Gws。 2 （3-17）式中 n群集系数； x空调室内设计或可能的最大人数，人；各空调室内满足卫生要求所需的最小新风量Gws满足卫生要求的gw（m3（人h）-1）局部排风量总送风量最小新风量最小新风量最小新风量维持正压所需的渗透风量最小新风量图31 新风量确定框图(二) 送风满足最小新风比要求的最小新风量1. 空调房间送风量的计算在确定了空调房间和空调系统的热湿负荷后，即可确定空调房间所需的送风量。但应注意必须同时满足房间的换气次数和送风温差的要求。另外，还应注意校核是否有最大送风温差的可能，以利于节能。空调房间和空调系统送风状态和送风量的确定，可以在空气焓湿图id图上进行。夏季送风状态和送风量具体计算步骤如下： 依据已知的室内空气状态参数（如tN、N），在id图上找出空调房间内空气状态参数（见图32）。根据计算出的空调室内冷负荷Q、湿负荷W，求出热湿比=Q/W。在id图上通过N点作过程线线（见图32）。选取合理的送风温差to众所周知，如果to选区过大，则送风量就小；反之，送风量就大。对于空调系统来说，当然是风量越小越经济。但是，to是有限制的。送风温差to过大，将会出现： 风量太小，可能使室内温湿度分布不均匀； 送风温度to将会很低，这样可能使室内人员感到“吹冷风”而不舒服；有可能是送风温度to低于室内空气露点温度，这样，可能是送风口上出现结露现象。因此，空调设计中应根据室温允许的波动范围查取送风温差to，见表3-3。有的设计手册中对民用建筑舒适性空调，推荐按送风口形式确定送风温差to，见表3-4。 Ni N tN toto（max） O to OiN =90% iododNd 图32 夏季送入空气状态变化在id图上的表示表33 送风温差室温允许波动范围/送风温差/室温允许波动范围/送风温差/0.10.2231.06100.5361.0人工冷源：15；天然冷源：可能的最大值表3-4 按送风口形式确定送风温度送风口安装高度/m3456散流器 圆形 方形普通侧送风 风量大风量小16.514.58.511.017.515.510.013.018.016.012.015.018.016.014.016.5 根据选定的送风温差to，确定出送风温度to=tN-to。在id图上，找到t = to等温线与过程线的交点O，即为送风状态点。同时记下送风状态点的比焓io和含湿量do。但是，对于舒适性空调，一般常采用“露点”送风，其“露点”即为它的送风状态点。 右下式求出送风量 （3-18）按照上面的步骤可计算出各空调房间和各空调系统的送风量，计算结果见附表B2. 满足送风最小新风比要求的最小新风量根据新风量不应小于总送风量的10%计算出满足送风最小新风比要求的最小新风量Gfs，见附表D。(三) 空调房间和中央空调系统的最小新风量根据框图31确定各类（中央空调系统调节的）空调房间或区域的最小新风量和中央空调系统的最小新风量，中央空调系统的最小新风量，见附表D3.4.2空调室内新风负荷和空调系统新风负荷的计算(一) 空调室内外空气状态参数空气的状态参数主要有温度t（）、含湿量d（g/kg）、焓i（kJ/kg）、相对湿度（%）。这几个参数之间是相互联系的，只要其中两个状态参数确定空气状态就可确定。知道空气的两个状态参数就可利用焓湿图求出其他目标参数。1. 空调设计室外空气状态参数：夏季：温度t = 33.2、相对湿度= 60%、含湿量d = 19.1 g/kg、焓i = 83.5kJ/kg；2. 各类空调室内空气状态参数间附表B。(二) 空调室内新风负荷的计算根据式（39）及各类型的空调室内新风量可计算出各类型空调室内新风负荷，见附B。计算出各类空调室的新风负荷后，即可确定各空调系统的新风负荷附表B。第4章 设计方案的确定4.1确定空调系统方案的原则确定空调系统方案，应该考虑以下几种因素：1.外部环境，包括气象资料，周围环境等；2.所设计建筑物的特点；3.室内参数要求；4.负荷情况等。4.2空调水系统的选取 1.开式系统和闭式系统 开式系统管路之间有贮水箱通大气；自流回水时，管路也通大气。与蓄热水池连接比较简单，开式系统具有水泵扬程大、管道腐蚀、输送能耗大、水力平衡困难等缺点，因此在高层建筑中很少用。 闭式系统管路系统不与大气相接触，仅在系统最高点设置膨胀水箱，与设备的腐蚀机会少；不需要客服静水压力，水泵压力，功率均低，系统简单。但与蓄热水池连接比较复杂。2.同程系统和异程系统同程系统的供回水干管中的水流方向相同，经过每一管路的长度相等，水量分配，调度方便，便于水力平衡，但需设回程管，管道长度增加初投资较高。异程系统供回水干管中的水流方向相反，经过每一管路的长度不相等，不需设回程管，管道长度较短，管路简单，初投资较低，但水量分配、调度较难，水力平衡较麻烦。3.一次泵系统和二次泵系统一次泵系统冷热源侧与负荷侧合用一组循环水泵，系统简单，初投资低，但不能调节水泵流量，难以节省输送能耗，不能适应供水分区压降较悬殊的情况。二次泵系统冷热源侧与负荷侧分别配备循环水泵，可以实现水泵变流量，能节省输送能耗，能适应供水分区不同压降，系统总压力低，但系统较复杂，初投资较高。4. 两管制、三管制、四管制两管制供热、供冷合用同一管路系统，管路系统简单，初投资省，无法同时满足供热、供冷的要求。三管制分别设置供冷、供热管路与换热器，但冷热回水的管路共用，能同时满足供冷、供热的要求，管路系统较四管制简单，但其有冷热混合损失，投资高于两管制，管路系统布置较简单。四管制冷、供热的供、回水管均分开设置，具有冷、热两套独立的系统，能灵活实现同时供冷或供热，没有冷、热混合损失，管路系统复杂，初投资高，占用建筑空间较多。根据以上各系统的特征及优缺点，结合本综合楼情况，本设计空调水系统选择闭式、异程、双管制、单式泵系统，这样布置的优点是过渡季节只供给新风，不使用风机盘管的时候便于系统的调节，节约能源根据工程实况，水系统采用闭式系统；冷冻水系统不分区；因建筑的结构和功能区基本相同，采用冷媒水都在同侧供、回，水系统均为异程式；因单级泵系统比较简单且建筑物空调水系统不需要分区，所以采用单级泵系统；为保证负荷变化时系统能有效、可靠、节能的运行，设置三台冷冻水泵，其中一台为备用，三台冷却水泵，两备一用。为防止管网因杂质和积垢而造成水路堵塞影响使用，在制冷机组和水泵的供水口上加Y型水过滤器。4.3空调风系统的选取根据空调系统形式、建筑结构特点、业主要求等选用不同的空气处理方案。4.3.1全空气系统全空气系统的空气处理方案有一次回风和二次回风两种。全空气一次回风和二次回风的特点：全空气一次回风系统：特征是回风和新风在热湿处理设备前混合。其宜在送风温差可取较大值和室内散湿量较大时使用。其优点是设备简单，节省初投资；可以严格控制室内温湿度和相对湿度；可以进行充分通风换气，室内卫生条件好；空气处理设备集中设置在机房内，维修管理方便；可以实现全年多工况节能运行调节，经济性好；使用寿命长；可以有效地采取消声和隔振措施。缺点是机房面积大，风道断面大，占用建筑面积多；风系统复杂布置困难；一个系统供给多个房间，当个房间负荷变化不一致时，无法进行精确调节；空调房间之间有风管连通，使各房间互相污染；设备与风管的安装工作量大，周期长。全空气二次回风系统：特征是新风与回风在热湿处理设备前混合并经过处理后再次与会风混合。其宜在送风温差受限制，而不允许利用热源再热，或高洁净级别的洁净车间使用；室内散湿量较小，室温允许波动范围较小时宜采用固定比例的一、二次回风；对室内参数控制不严的场合，可利用变动的一、二次回风。其优缺点于一次回风系统基本相同。不同之处是二次回风系统利用回风节约一部风再热的能量，利于节能，但系统较一次回风复杂。依据上面的分析，综合考虑业主的要求和该综合楼的特点，一、二、三层的空调系统（全空气系统）均使用一次回风系统。4.3.2风机盘管加新风系统风机盘管加新风系统属于半集中式空调系统。风机盘管（简称FCU）直接设置在空调房间内，对室内回风进行处理，新风通常是由新风机组集中处理后通过新风管道送入室内，系统的冷量或热量由空气和水共同承担，所以又属于空气水系统。风机盘管加新风系统的特点：布置零活，可以和集中处理的新风系统联合使用，也可单独度使用；各空调房间互不干扰，可以单独的调节室温，并可随时根据需要开、停机组，节省运行费用，灵活性大，节能效果好；与集中式空调相比，不需回风管道，节省建筑空间；机组部件多为装配式，定型化、规格化程度高，便于用户选择和安装；只需新风空调机组，机房面积小；使用季节较长；各房间互不污染；对机制作质量要求高，否则维修量很大；机组剩余压头小，室内气流分布受限制；分散布置，敷设各管线较麻烦，维修
