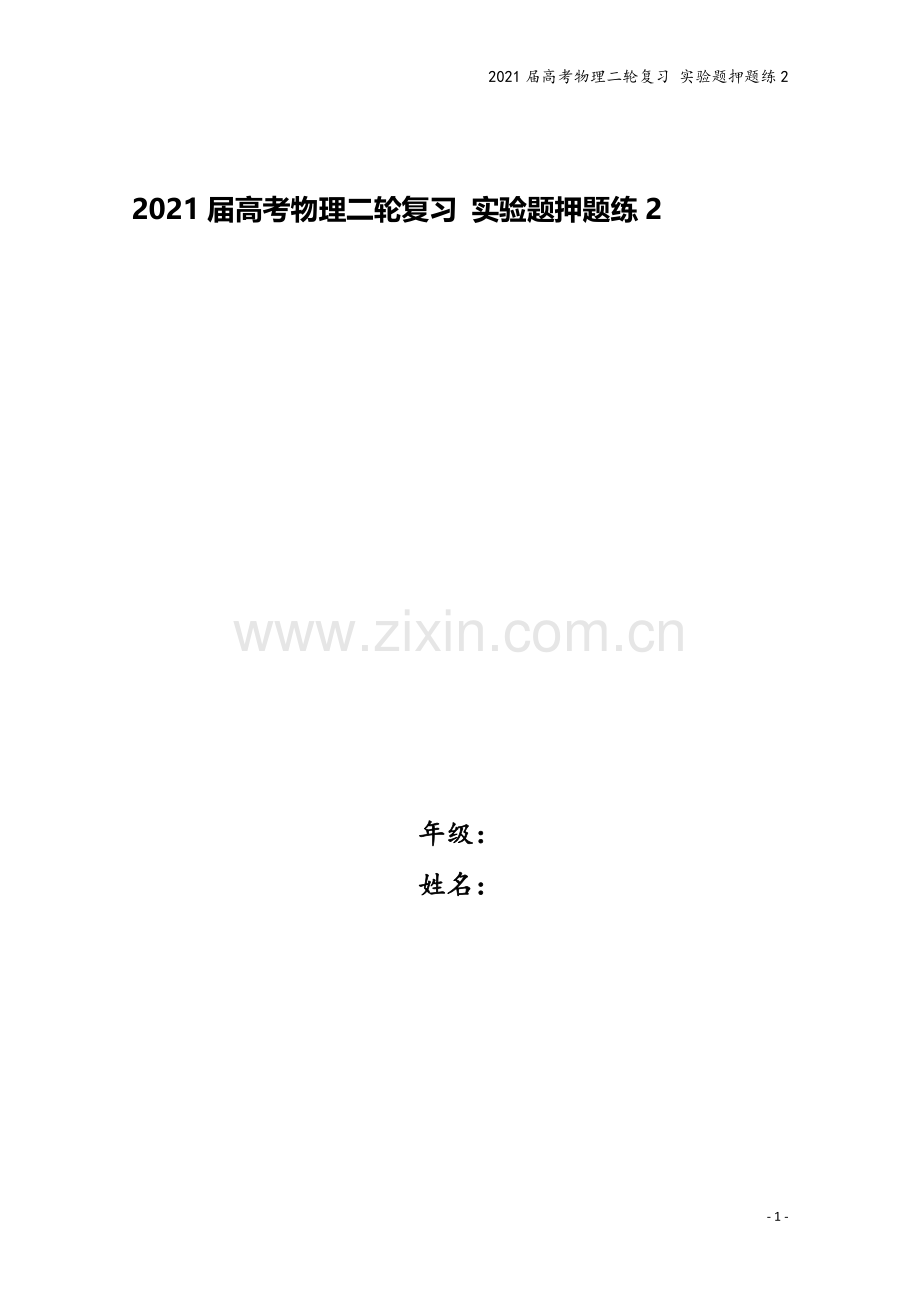

2021届高考物理二轮复习 实验题押题练2

2021届高考物理二轮复习 实验题押题练2

年级：
姓名：

- 4 -

实验题押题练2
11．(6分)(1)在“探究弹力与弹簧伸长量的关系”实验中，将弹簧悬挂在铁架台上，刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在________(选填“水平”或“竖直”)方向弹簧自然悬挂，待弹簧静止时，长度记为L0，弹簧下端挂上砝码盘时，长度记为Lx；在砝码盘中每次增加10 g砝码，弹簧长度依次记为L1至L7，数据如下表所示：
代表
符号
L0
Lx
L1
L2
L3
L4
L5
L6
L7
数值
(cm)
25.35
27.35
29.35
31.30
33.40
35.35
37.40
39.30
41.41

(2)甲同学用图像法处理实验数据，如图是该同学根据表中数据作的图，纵轴是砝码的质量，则横轴应是弹簧长度与________(选填“L0”或“Lx”)的差值。由图可知弹簧的劲度系数为________ N/m，通过图和表可知砝码盘的质量为________ g(重力加速度取g＝9.8 m/s2)。

解析：(1)实验时用砝码表示力的大小，所以使弹簧在竖直方向伸长。所以将弹簧悬挂在铁架台上，刻度尺固定在弹簧一侧，弹簧轴线和刻度尺都应在竖直方向上。
(2)横轴是弹簧挂砝码后弹簧长度与弹簧挂砝码盘时弹簧长度之差，所以横轴是弹簧长度与Lx的差值。由图可知弹簧的劲度系数
k＝＝ N/m＝4.9 N/m
由表中数据可知，弹簧下面放上砝码盘后弹簧伸长2 cm，可知砝码盘的质量
m＝＝ kg＝0.01 kg＝10 g。
答案：(1)竖直　(2)Lx　4.9　10
12．(10分)在测定电池组的电动势(其值不超过3.2 V)和内阻的实验中，用电压传感器测量路端电压、电流传感器测量总电流，如图a所示。
(1)请完成实验器材实物连接图。

(2)滑动变阻器处于最大电阻时闭合开关，滑片开始移动到靠近中央的过程中，电压传感器读数从2.83 V变化到2.70 V，变化很小。由此现象可判断________。
A．电动势为2.83 V
B．滑动变阻器最大阻值比电源内阻大得多
C．电流传感器读数变化量一定也很小
D．若滑片继续移动减小电阻，减小量仍不会超过1 V
(3)某同学尝试用图b所示电路图进行实验，用电压传感器测量路端电压U、电流传感器测滑动变阻器左端的电流I，得到U­I图像如图c所示。由此可求得电源电动势E＝________V，内阻r＝________Ω。

解析：(1)伏安法测电源电动势与内阻实验，电流传感器(电流表)测电路电流，电压传感器(电压表)测路端电压，实物电路图如图所示。

(2)外电路断路，即外电阻无穷大时，电压传感器的示数才等于电源电动势，由题可判断电动势大于2.83 V，故A错误；滑动变阻器最大阻值比电源内阻大很多倍，滑动变阻器阻值变化一半时，路端电压变化2.83 V－2.70 V＝0.13 V，路端电压变化很小，说明电源内阻很小，远小于滑动变阻器阻值，故B正确；路端电压变化量小，但不能判断出电流传感器读数变化量一定也很小，故C错误；若滑片继续移动减小电阻，当滑动变阻器接入电路阻值为零，即外电路短路时，电压传感器表示数为零，电压传感器变化幅度会大于2.70 V，故D错误。
(3)由图b所示电路图可知，滑动变阻器左右两部分电阻并联后接入电路，当滑片在中点时，两部分电阻相等，并联电阻阻值最大，路端电压最大，由图c可知，此时路端电压为U＝2.5 V，流过一个支路的电流为0.5 A，由于两支路电压与电阻都相等，则两支路电流相等，干路电流为I＝0.5×2＝1 A；当干路电流相等时，路端电压相等，由图c可知，路端电压U′＝2.4 V时，干路电流I′＝0.33 A＋0.87 A＝1.2 A。在闭合电路中，电源电动势E＝U＋Ir，则E＝2.5 V＋1 A·r，E＝2.4 V＋1.2 A·r，解得E＝3 V，r＝0.5 Ω。
答案：(1)图见解析　(2)B　(3)3　0.5
