xx号楼冬季施工方案.doc

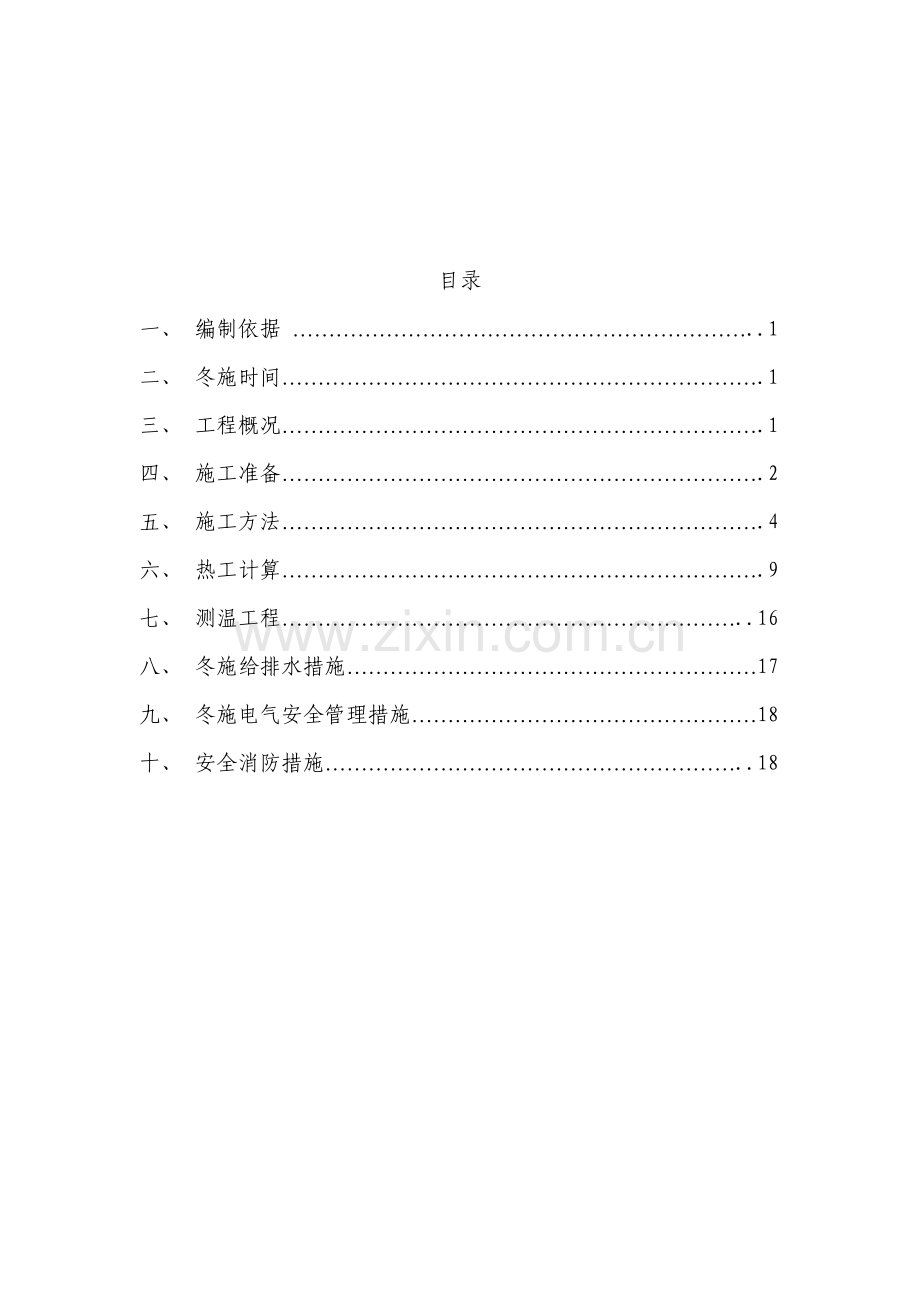

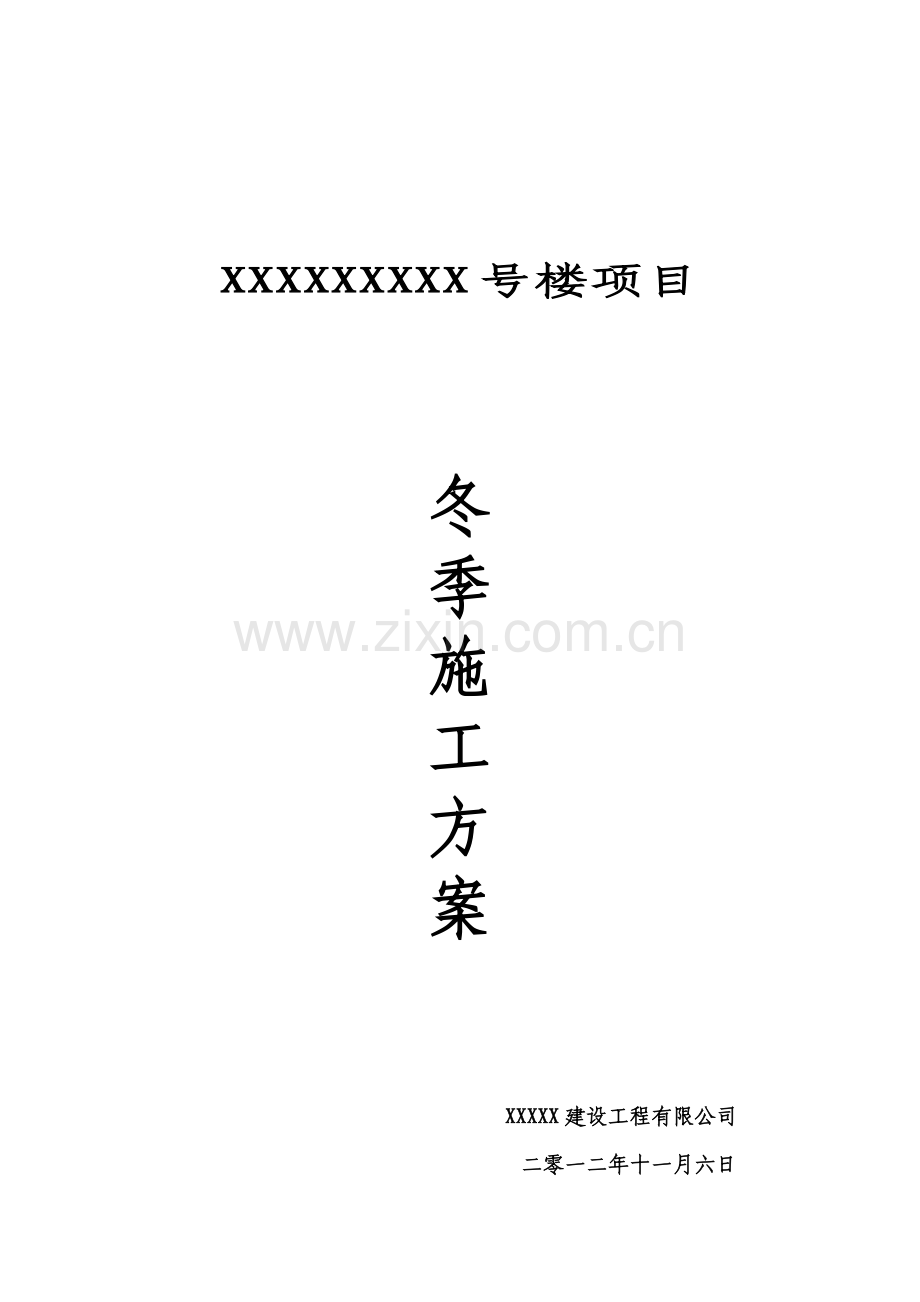

XXXXXXXXX号楼项目冬季施工方案XXXXX建设工程有限公司二零一二年十一月六日目录一、 编制依据 .1二、 冬施时间.1三、 工程概况.1四、 施工准备.2五、 施工方法.4六、 热工计算.9七、 测温工程.16八、 冬施给排水措施17九、 冬施电气安全管理措施18十、 安全消防措施.18一、 编制依据： 1. XXXXXXXXX号楼项目一期图纸 ； 2. 建筑工程冬期施工规程JGJ104-1997； 3. 混凝土结构工程施工质量及验收规范GB50204-2010； 4. 建筑工程施工质量统一标准GB50300-2001;5. 混凝土外加剂应用技术规范GB50119-2003;6. 建筑机械使用安全技术规范JGJ33-2001;7. 建筑工程施工质量验收资料管理规程DB/T29-209-2010;8. 混凝土泵送施工技术规程JGJ/T10-19959. 钢筋焊接及验收规程JGJ18-20039. XXXXXXXXXXXXXXXXXX工程施工组织设计及现场自然条件等。 二、 冬施时间： 1.建筑工程冬期施工规程JGJ104-1997 规定：当冬天来临时，如连续 5 天的日平均气温稳定低于 5，或日最低气温低于0时,则此 5日后的第一日为进入冬施的初日；当天气转暖时，最后一个 5天的日平均气温稳定在5以上时，则此5天后的第一天为冬施的终日。 2.按照常规，天津地区每年的 11 月 15 日至次年的 3 月 15 日为冬施阶段，冬施阶段必须采取冬施措施施工。 三、 工程概况： 本工程位于XXXXXXXXXXX；冬施结构施工全部采用商品混凝土。 根据施工总进度计划， 本工程在进入冬季施工期间的施工工程部位主要包括： （1）主体结构施工。（涉及结构钢筋、模板、结构砼分项工程）四、 施工准备：1.成立冬施领导小组，并组织相关人员进行学习，并向班组交底。特别是对测温保温人员等专业人员进行培训，明确责任。冬施领导小组机构如下： 组 长：项目部经理 副组长：项目技术负责人 组 员：质量员、资料员、安全员、材料员及项目部各专业班组长2.对项目现场管理人员进行冬期施工前教育，学习本工作范围内相关专业知识，明确各自职责，保证责任到人；对各施工队进行技术、施工、安全等方面的交底和分工种进行专门培训，确保冬期施工各项工作落实到位 。 3.与当地气象部门随时保持联系， 及时收听气象消息， 掌握天气情况，并做好每天的天气情况记录，防止寒流突然袭击。 4.安排专人进行测温并作好记录，由项目专人负责。 5.对于冬施所需的机具保温材料等提前进场。见下表。 6. 对现场的临时水管道等做好保温防冻工作。 7. 热源设备及配套设施的准备，11月15日前应达到运行条件。 8. 根据图纸要求提前对混凝土等进行试配，提出配合比（与混凝土公司协商确定）。 9. 提前做好外加剂、保温、覆盖材料，及冬期施工仪表仪器的计划，材料管理人员应根据计划及时采购订货， 保证冬施期间施工的顺利进行。 冬施所需材料用量表名称规格数量用途棉被1000m2顶板、墙体混凝土保温塑料薄膜1000 m2顶板混凝土保温数字温度计3个冬施墙体、顶板测温温度计5个大气温度广告布（带胶）500 m2覆盖围挡电暖气20个室内取暖五、 施工方法： 本工程冬期施工采用综合蓄热法施工。 综合蓄热法保温施工的工艺特点： 将混凝土的组成材料之一“水”进行加热，然后搅拌，掺加入外加剂在经过运输、振捣后仍然具有一定的温度，浇筑后的混凝土周围用保温材料严密覆盖，使新浇混凝土在一定时间内保持正温，同时利用复合外加剂的早强组分的作用，来加快混凝土的硬化速度，当混凝土温度降低到0度时可达到抗冻临界强度或预期的强度要求。 综合蓄热法具有经济、简便、节能的优点，混凝土在较低的温度下硬化，其最终强度损失小，耐久性较高，可获得较优质的成品。 （一）钢筋工程： 冬施期间， 由于钢筋在负温条件下， 其力学性能会发生一些变化，主要表现在强度及屈服点提高，但延伸率和冲击韧性降低，对钢筋的加工带来一定的影响。因此在钢筋工程中应做到以下几点： 1、钢筋在运输、堆放、搬运过程中，尽量减少碰撞、挤压，以减少钢筋表面的机械损伤，降低冷脆性。 2、加工时必须保证二级以上的钢筋的弯曲半径大于 4倍的直径， 并不得在同一位置来回弯折，更不能用电气焊烤弯。 3、本工程纵向受力钢筋使用的12（包括12）以上的钢筋采用电渣压力焊，12以下的钢筋采用搭接绑扎；横向受力钢筋使用的16（包括16）以上的钢筋采用套管挤压，16 以下的钢筋采用搭接绑扎；浇注混凝土前对钢筋上的霜、冰、雪等进行清理。 4、钢筋在负温条件下的焊接：焊接前应清除钢筋焊接部位的铁锈、油污等；钢筋端部的扭曲、弯折应予以矫正或切除（二）模板工程 （1） 顶板：顶板结构模板支撑具体做法依据施工组织设计模板施工方法进行施工。（2） 结构砼浇筑后，及时保温养护，根据现场同条件养护试块强度及现场测温记录来保证其结构砼强度在到达砼受冻临界强度4MPa前部受冻，为保证砼质量在保证其作业面保温措施到位的基础上，模板在明年开工（2012年2月7日）前不拆除，综合蓄热法养护时间为49d. （三）混凝土工程： 本工程采用商品混凝土、由搅拌站掺防冻剂。 （1）混凝土强度要求： a、拌和物所用的砂石料等必须符合冬施的各项要求，搅拌用水加热，并注意检查外加剂的掺量、测量水的加热温度，骨料必须清洁，不含由冰雪冻结物，搅拌时间比常温延长 50%，此项由混凝土搅拌站控制。 b、为了减少冻害，尽量降低混凝土中水的用量，每立方米中水泥的含量不得低于300 公斤，水灰比小于 0.6。同时加入CM-5复合型防冻剂（有减水功效），主要由搅拌站通过试配确定。 c、为加快拆模时间，提高混凝土的早期强度，减少冻害，在混凝土加入CM-5复合型防冻剂中有早强功能，由搅拌站通过试配确定。 d、混凝土运到现场时的出罐温度不低于13度，如果发现混凝土温度过低或已遭冻结，则作为废品退回搅拌站。 e、混凝土养护应做好测温记录， 初期养护温度不得低于防冻剂的规定温度，当温度降低到防冻剂的规定温度以下时，强度不应该小于 4Mpa，此项与同条件养护的试块的受压强度确定。 f、原结构混凝土在原强度的基础上提高一级强度。（2）混凝土的运输：混凝土的运输过程中的热量损失是最关键的阶段，因此必须加快运输速度。途中的热量损失不能降低的过快，要求每小时不能超过 5-6度。因此，搅拌站应合理确定混凝土出罐温度，并将各种环节的热量损失考虑进去。 a、合理安排行车路线，既要缩短运距，又要避免堵车现象，从出厂到施工现场控制在一小时以内。 b、罐车罐体要做保温，采用专门的保温材料包裹车罐体。 c、罐车进场后及时安排浇筑，避免停留时间过长而造成温度降低 或离析现象。 d、扣除混凝土搅拌、运输、二次倒运等过程中热量损失，混凝土 的入模温度不小于10度，此项由搅拌站控制。 （3）混凝土的浇筑 a、混凝土浇筑前应将钢筋、模板上的霜冻、冰雪等清理干净。 b、混凝土运输到作业面以后，应快铺料、快振捣、快抹平，并及 时覆盖塑料薄膜和保温被。尽量减少作业面，降低混凝土暴露的时间和面积，将热量损失降低到最低限度。 混凝土浇筑前应先用与混凝土同成分的润泵砂浆， 润泵砂浆运送到现场的温度应比混凝土适当提高， 这样既可以达到润湿泵管的作用又可以同时预热泵管，使混凝土浇筑时混凝土温度不致降低过快。 （4）混凝土表面的覆盖保温 a、顶板混凝土在浇筑完毕后随即抹平，然后覆盖一层塑料薄膜再 覆盖一层棉被上覆盖一层广告布。 b、顶板辅助保温措施：浇筑砼前将本结构层外檐门窗洞口利用棉被及大模板封堵钉牢。 c、混凝土在未完全冷却前，具有较大的塑性，同时容易遭受冻害，所以在混凝土尚未完全冷却前不得遭受冲击荷载和动荷载。 在混凝土强度不足1.2Mpa前，不得上人或堆放重物，如模板、钢管。 混凝土试块的制作：砼试块的制作是保证其结构部位的砼强度配合现场测量记录的对应，在其结构部位砼强度达到4MPa前，其结构砼内部温度测量值不得低于大气环境温度（试块其部位砼强度与测温记录对应使用来保证其结构砼质量），根据天津地区30年来历史气候资料显示：天津地区冬季施工期间的最低平均温度为-7.7C（极端最低日温度为-18C）见附表，根据综合蓄热法热工计算得出值满足其温度条件。（5）保温辅助措施a、外檐架子的防护挡风措施：外檐脚手架按要求搭设标准高度后，按规定要求挂密目网内侧挂广告布或棉被用20#铅丝绑牢。b、根据现场环境测温记录、现场砼测温记录及现场同条件养护试块试压强度综合参照应用对比在砼强度未达到4MPa前，现场砼测温记录不得低于环境温度，如遇到不可预见自然环境温度突然骤降，为了避免突然骤降应每天设专人听天气预报，如有降温并现场及砼测温温度骤降应增加建筑物外檐挡风措施及室内增温措施。c、现场设专人（2人/组，共计3组）轮班不间断进行昼夜三防巡查直至明年开工。d、结构砼浇筑完毕后保证室内温度在0度以上（如达不到增设室内温度措施为室内增加电暖气增温）。六、 热工计算： 1、本工程冬季施工期间的混凝土采用商品混凝土，综合蓄热法养护，需要进行热工计算。我们根据保温材料的种类、厚度及构件的情况计算出混凝土冷却到0度时需要的时间和这期间的平均温度， 从而根据曲线或表格估算混凝土可以达到的强度，以此来判断混凝土在达到临界强度前是否受冻。 2、根据以往的经验，一般情况下混凝土的入模温度 T1 为+10度左右，即可以满足蓄热要求，同时搅拌站的水温控制在60-70度左右比较合理。具体配比由搅拌站控制，下面进行热工计算。 （1）混凝土的出罐温度 混凝土的出罐温度不低于13度，由搅拌站控制。 混凝土的入模温度不低于10度，由搅拌站和试验室控制。 （2）选用综合蓄热法养护，板上层采用两层棉被做覆盖保温层下层采用双层板间夹岩棉保温板保温，墙采用周围苫盖一层棉被做保温。 适用于顶板下模板安装保温措施热工计算如下：一、综合蓄热法1、综合蓄热法的定义掺化学外加剂的混凝土浇筑后，利用原材料加热及水泥水化热的热量，通过适当保温延缓混凝土冷却，使混凝土温度降到0或设计规定温度前，达到预期要求强度的施工方法。2、综合蓄热法的适用范围一般适用于表面系数M515，最低气温同18(或平均气温12)以上地区的全冬期阶段施工，亦适用于较寒冷地区在上述气温期间的施工。3、材料要求水泥采用普通硅酸盐水泥42.5水泥，CM-5复合型防冻剂。二、计算公式对于一般混凝土结构(M515)，在相应的负气温条件下，可有效地采用综合蓄热法施工。所谓一定的负温条件下，是指混凝土冷却阶段的平均气温Tm,a冷却至0时混凝土应达到受冻临界强度，该Tm,a值应满足以下条件： 式中： L=K.M a,b 系数，查规范得； M 表面系数(M-1)； K 总传热系数(kJ/(m2hK)； K=1/R 保温材料的传热系数及热阻。蓄热法的保温外套一般由两层或多层不同的材料组成，其总传热系数为K， 热阻为R，因热阻与传热系数成反比，故可用下式计算。 式中： R 模板或保温材料的热阻(m2K/W)； 1n模板或保温材料的导热系数(W/m)； d1dn模板或保温材料的厚度(m)。 三、计算参数 (1) 每立方米的水泥用量mce = 401(kg/m3)； (2) 结构的表面系数M = 14.27(m-1)； (3) 水泥品种 = 普通水泥 (4) 保温材料各层厚度di = 0.015(m)； (5) 保温材料各层导热系数i = 0.17(W/m)。 四、计算结果 (1) 模板总传热系数 K = 7.62(W/m2K)； (2) 模板及保温材料总热阻R = 0.131(m2K/W)； (3) 结论： 冷却阶段的预计平均气温应高于或等于-5.52方可采用综合蓄热法。方可采用综合蓄热法。根据热工计算结论：现场环境温度不低于-5.52可按此方案施工。适用于顶板结构砼上保温措施热工计算如下：一、综合蓄热法1、综合蓄热法的定义掺化学外加剂的混凝土浇筑后，利用原材料加热及水泥水化热的热量，通过适当保温延缓混凝土冷却，使混凝土温度降到0或设计规定温度前，达到预期要求强度的施工方法。2、综合蓄热法的适用范围一般适用于表面系数M515，最低气温同18(或平均气温12)以上地区的全冬期阶段施工，亦适用于较寒冷地区在上述气温期间的施工。3、材料要求水泥宜选用普通硅酸盐水泥42.5，CM-5复合型防冻剂。 二、计算公式对于一般混凝土结构(M515)，在相应的负气温条件下，可有效地采用综合蓄热法施工。所谓一定的负温条件下，是指混凝土冷却阶段的平均气温Tm,a冷却至0时混凝土应达到受冻临界强度，该Tm,a值应满足以下条件： 式中： L=K.M a,b 系数，查规范得； M 表面系数(M-1)； K 总传热系数(kJ/(m2hK)； K=1/R 保温材料的传热系数及热阻。蓄热法的保温外套一般由两层或多层不同的材料组成，其总传热系数为K， 热阻为R，因热阻与传热系数成反比，故可用下式计算。 式中： R 模板或保温材料的热阻(m2K/W)； 1n模板或保温材料的导热系数(W/m)； d1dn模板或保温材料的厚度(m)。 三、计算参数 (1) 每立方米的水泥用量mce = 401(kg/m3)； (2) 结构的表面系数M = 14.27(m-1)； (3) 水泥品种 = 普通水泥 (4) 保温材料各层厚度di = 0.05 0.003(m)； (5) 保温材料各层导热系数i = 0.03 0.045(W/m)。 四、计算结果 (1) 模板总传热系数 K = 0.56(W/m2K)； (2) 模板及保温材料总热阻R = 1.776(m2K/W)； (3) 结论： 冷却阶段的预计平均气温应高于或等于-27.62方可采用综合蓄热法。根据热工计算结论：现场环境温度不低于-27.62可按此方案施工。适用于剪力墙暗柱砼上保温措施热工计算如下：一、综合蓄热法 1、综合蓄热法的定义 掺化学外加剂的混凝土浇筑后，利用原材料加热及水泥水化热的热量，通过适当保温延缓 混凝土冷却，使混凝土温度降到0或设计规定温度前，达到预期要求强度的施工方法。 2、综合蓄热法的适用范围 一般适用于表面系数M515，最低气温同18(或平均气温12)以上地区的全冬期阶段施工，亦适用于较寒冷地区在上述气温期间的施工。 3、材料要求 水泥宜选用普通硅酸盐水泥42.5，CM-5复合型防冻剂。 二、计算公式对于一般混凝土结构(M515)，在相应的负气温条件下，可有效地采用综合蓄热法施工。所谓一定的负温条件下，是指混凝土冷却阶段的平均气温Tm,a冷却至0时混凝土应达到受冻临界强度，该Tm,a值应满足以下条件： 式中： L=K.M a,b 系数，查规范得； M 表面系数(M-1)； K 总传热系数(kJ/(m2hK)； K=1/R 保温材料的传热系数及热阻。蓄热法的保温外套一般由两层或多层不同的材料组成，其总传热系数为K， 热阻为R，因热阻与传热系数成反比，故可用下式计算。 式中： R 模板或保温材料的热阻(m2K/W)； 1n模板或保温材料的导热系数(W/m)； d1dn模板或保温材料的厚度(m)。 三、计算参数 (1) 每立方米的水泥用量mce = 401(kg/m3)； (2) 结构的表面系数M = 14.27(m-1)； (3) 水泥品种 = 普通水泥 (4) 保温材料各层厚度di = 0.15 0.5(m)； (5) 保温材料各层导热系数i = 0.17 0.03(W/m)。 四、计算结果 (1) 模板总传热系数 K = 0.06(W/m2K)； (2) 模板及保温材料总热阻R = 17.592(m2K/W)； (3) 结论：冷却阶段的预计平均气温应高于或等于-27.29方可采用综合蓄热法。根据热工计算结论：现场环境温度不低于-27.29可按此方案施工。（5）冬期施工现场拆模时间的确定 冬施期间，应根据现场实测的混凝土养护温度来估算混凝土的强度，达到临界强度时，同时同条件试块的试压结果合格后，才可以进行墙体模板拆除。蓄热法施工多采用成熟度法估算混凝土强度，成熟度法估算混凝土强度的步骤如下： a、用标准养护条件下时间各龄期强度数据，经过回归分析拟合出成熟度强度曲线方程，方程形式如下： f=a*e-b/M试中f代表混凝土抗压强度；M代表成熟度。 b、计算成熟度，按下列公式计算： M=（T+15）t 式中：T为在时间段t内混凝土平均温度。 c、将成熟度M代入拟合的公式中求出强度值f。 d、取强度f乘以蓄热法调整系数0.8，得到估算强度。 七、 测温工作： 1、测温范围 （1）大气温度：最高温度；最低温度；平均温度（一天中，2、8、14、20时等四次观测结果的平均值，距地面 1.5m高并远离热源）等三项。 （2）原材料温度的测温有商品混凝土公司负责并做好记录。 （3）混凝土温度：入模温度，每台班4次。 （4）混凝土养护温度：按规范规定：混凝土未达到临界强度前，每 2小时测一次；达到临界强度后每6 小时测温一次。为了使测温记录更精确，实际测温记录中当达到 4Mpa 后可以采用 4 小时一次的测温方法，同时必须以混凝土报告为依据。 2、测温孔的做法及布置 （见附表）（1） 测温孔采用直径15的钢管制作，一端封闭，在混凝土未初 凝前插入混凝土内，深入顶板 10cm，墙体 15cm，外部留 5cm 左右。顶板测温孔与板面垂直，墙体留置在墙顶。 （2） 测温孔的布置一般在具有代表性及容易遭受冻害的部位， 如 结构四角。 （3）测温孔数量： a、楼板：每15平米设置 1个，每间至少设置 1个，孔深 1/2板厚； b、墙体：对于墙面，当墙厚200MM时，在单面设置测温孔，孔深 1/2 墙厚；当墙厚200MM 时，应双面设置测温孔， 孔深 1/3墙厚， 且不小于 10CM， 测温孔与板面成 30倾斜角，布置数量为每 15 平米 1 个，每道墙至少设置 1 个。对于墙顶，测温孔按纵、横方向不大于5M的间距设置。 （4）测温方法：将温度计插入测孔中，四周用保温材料填塞，停 置3-5分钟后迅速取出，并立刻读数，记入记录表格中。 （5）测温由项目实验员负责，每天交技术人员审查一次，以便发 现问题及时处理。 八、冬施给排水措施： 为确保冬施的顺利进行，也使给排水消防设施能够正常使用，特制定如下措施： 1.冬施前对工地排水管进行疏通，以防堵塞。 2.冬施期间加强临水昼夜值班，出现问题及时解决。 3.所有给排水管道尽量埋入地下 800mm 深，个别明露部分必须做保温。对于消防管和消防栓更要作好保温工作，随时检查，确保能正常使用。 九、冬施电气安全管理措施： 1.所有临电电工必须持证上岗，非电工不得从事电工作业。 2.各类用电人员在使用设备前必须按规定穿戴和配备好相应的防护用品，并检查电器装置和保护设施是否完好。 3.临电值班人员在工地必须坚守岗位，不饮酒，做到随叫随到，确保工地安全和正常施工。 4.施工现场严禁使用裸导线，电线铺设严格执行施工现场临时用电安全技术规范JGJ46-2005要防砸防碾压防止电线冻结在雪中。大风雪之后，对供电线路进行检查，防止断线造成触电事故。 十、安全消防措施： 1.对现场所有工人定期进行冬季施工专项技术安全教育。 结合本工程任务在冬施前做好冬季施工专项安全技术交底，备好安全防护用品。 2.施工现场按方案要求做好防冻保温工作，注意天气预报，注意大风天气及寒流袭击对安全生产带来的影响。 3.现场内的各种材料、模板、混凝土构件、乙炔瓶、氧气瓶等存放场地符合安全要求，并加强安全管理。 4.冬期要做好防滑、防冻、防煤气中毒等工作。脚手架、上人马道、要采取防滑措施。 5.所有易燃保温材料应按生产需要控制使用，专人负责调配防止积压。6.冬期保温用的防火草帘、薄膜等易燃物品要在安全地点码放好，应保持干燥通风的环境。 7.各种性质相抵触的化学物品不得堆放在同一货架上， 防止相互掺混发生化学反应造成火灾。 8.变电室、配电室内必须保持干燥通风，不用明火取暖。 9.木工棚、库房、油漆配料间内不准用明火取暖。周围 15M 范围内严禁吸烟和明火作业。 10.施工现场要昼夜有人值班。 11.各种架子、上人马道牢固可靠并定期检查，大风及雪后要认真清扫、检查，及时清除隐患。施工人员要做到遵章守纪，杜绝违章作业、违章指挥和冒险作业。 12.组织现场全体职工进行冬施安全消防的宣传教育工作，制定安全生产和防滑、防冻、防火、防爆的具体措施。 13.保温材料堆放远离火区，防止雪水浸泡，每次使用完及时晾晒。目 录第一章 总 论11.1 项目概况11.2 可行性研究报告编制单位41.3 承办单位简介41.4 项目区概况51.5 可行性研究依据91.6 可行性研究的范围10第二章 项目建设背景及必要性112.1 项目建设背景112.2 项目建设必要性14第三章 项目建设地址及条件173.1 项目建设地址173.2 项目建设条件17第四章 工程建设方案224.1 项目设计依据与原则224.2 工程规划方案234.3 工程技术方案254.4 给排水工程304.5 供电工程314.6 采暖及通风354.7 燃气设计37第五章 环境保护385.1 环境保护标准385.2 环境影响初步分析385.3 施工期环境保护措施395.4 运营期间环境保护措施415.5 绿化425.6 环境影响评价43第六章 节 能446.1 依据标准、法律、法规和规范446.2 能耗状况和能耗指标分析446.3 节能措施45第七章 劳动安全卫生消防487.1 设计依据487.2 危害因素及危害程度分析487.3 安全设施及措施487.4 消防设施50第八章 抗震设防528.1 编制依据528.2 建设场地条件528.3 建筑结构概况与抗震设计54第九章 组织机构与项目管理569.1 组织机构569.2 项目管理56第十章 项目建设实施进度5910.1 项目建设期5910.2 项目建设实施规划59第十一章 工程招标6011.1 招标依据6011.2 招标投标的基本原则6011.3 项目概况6111.4 项目提前招标情况6211.5 项目招标内容62第十二章 投资估算与资金措筹6512.1 建设投资估算的范围6512.2 投资估算依据6512.3 投资估算编制内容6612.4 资金筹措70第十三章 效益分析7113.1 项目实施对社会的影响分析7113.2 项目与所在地互适性分析7113.3 社会风险分析7213.4 社会评价结论74第十四章 社会稳定风险评估分析7514.1 社会稳定风险评估因素7514.2 项目建设社会稳定风险分析76第十五章 结论与建议7815.1 研究结论7815.2 建议78
