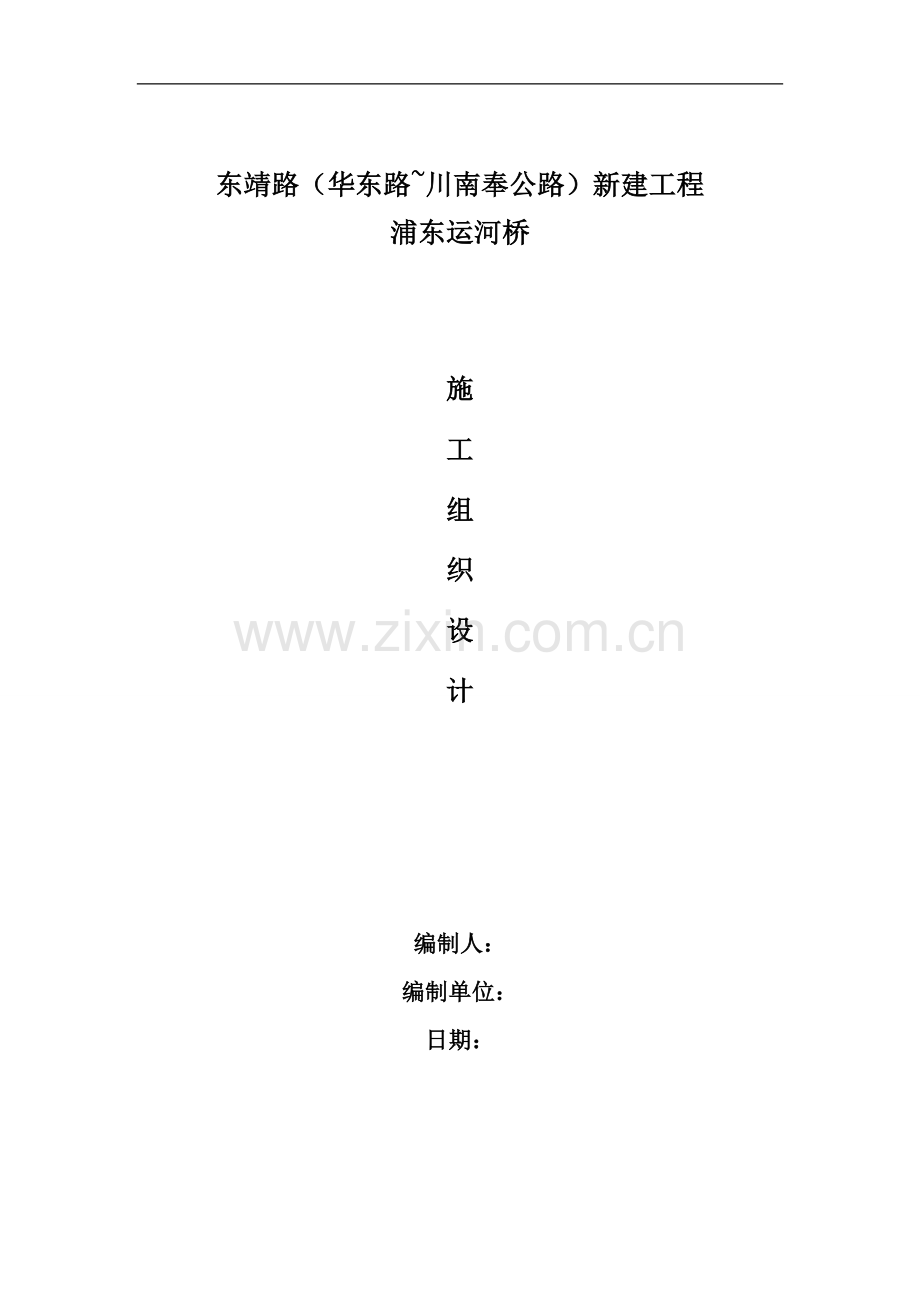

浦东运河桥新建工程施工组织设计方案书方案.doc

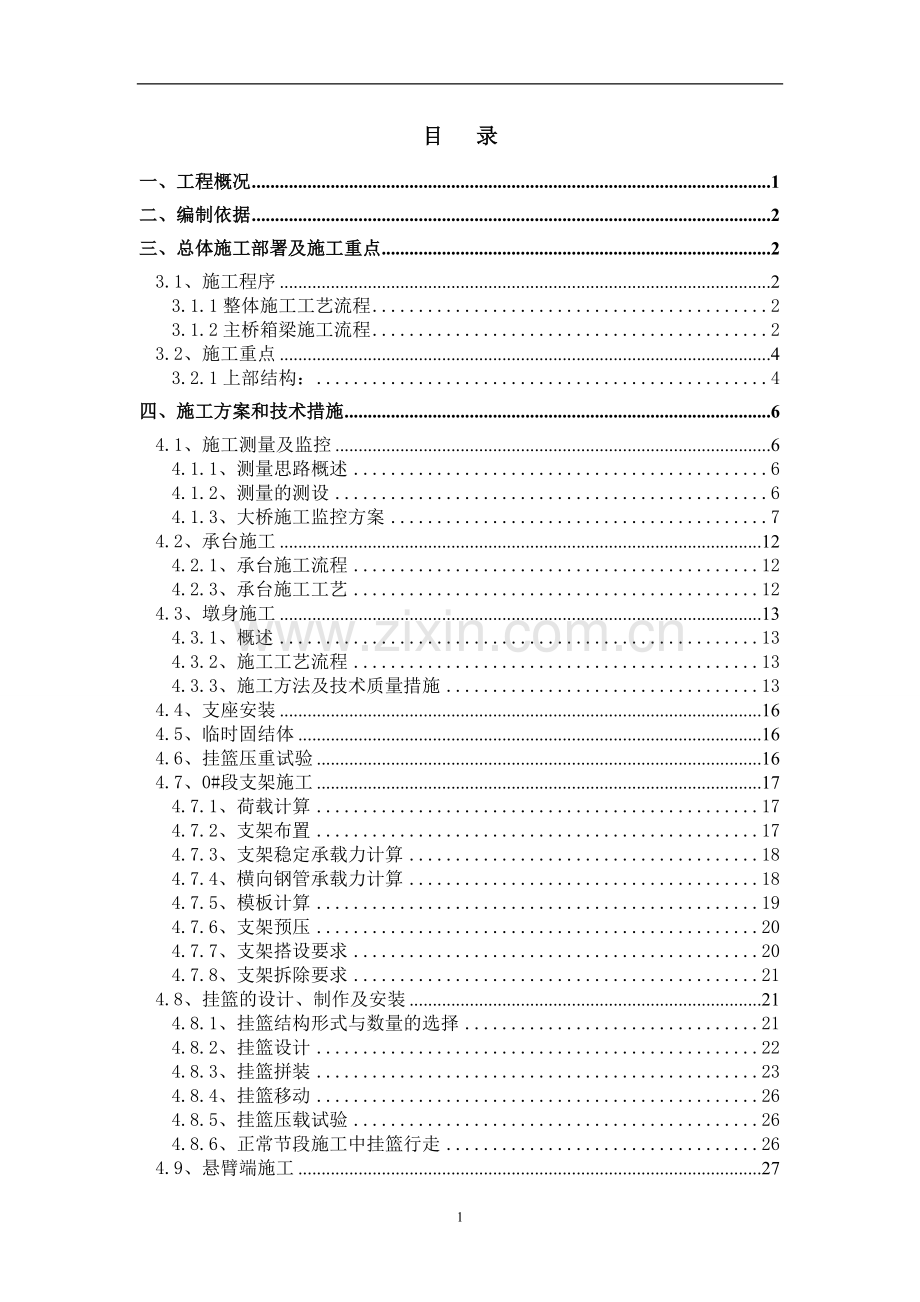

东靖路（华东路川南奉公路）新建工程浦东运河桥施工组织设计编制人：编制单位：日期：59目 录一、工程概况1二、编制依据2三、总体施工部署及施工重点23.1、施工程序23.1.1整体施工工艺流程23.1.2主桥箱梁施工流程23.2、施工重点43.2.1上部结构：4四、施工方案和技术措施64.1、施工测量及监控64.1.1、测量思路概述64.1.2、测量的测设64.1.3、大桥施工监控方案74.2、承台施工124.2.1、承台施工流程124.2.3、承台施工工艺124.3、墩身施工134.3.1、概述134.3.2、施工工艺流程134.3.3、施工方法及技术质量措施134.4、支座安装164.5、临时固结体164.6、挂篮压重试验164.7、0#段支架施工174.7.1、荷载计算174.7.2、支架布置174.7.3、支架稳定承载力计算184.7.4、横向钢管承载力计算184.7.5、模板计算194.7.6、支架预压204.7.7、支架搭设要求204.7.8、支架拆除要求214.8、挂篮的设计、制作及安装214.8.1、挂篮结构形式与数量的选择214.8.2、挂篮设计224.8.3、挂篮拼装234.8.4、挂篮移动264.8.5、挂篮压载试验264.8.6、正常节段施工中挂篮行走264.9、悬臂端施工274.10、现浇段支架施工284.10.1、荷载计算284.10.2、支架布置284.10.3、支架稳定承载力计算294.10.4、横向钢管承载力计算294.10.5、模板计算294.10.6、地基基础验算304.11、悬臂混凝土常规施工314.11.1、模板施工314.11.2、钢筋及波纹管施工314.11.3、砼施工324.11.4、预应力张拉与锚固324.11.5、预应力真空压浆施工工艺354.12、合拢段施工384.12.1、合拢顺序394.12.2、合拢施工方法与流程394.12.3、合拢口的锁定技术394.12.4、合拢的准备工作394.12.5、边跨合拢段施工和体系转换394.12.6、中跨合拢段施工和体系转换404.12.7、合拢段施工要点404.12.8、劲性骨架设置414.12.9、合拢段施工测量观测414.13、箱梁节段标高控制424.13.1、结构状态控制原理424.13.2、结构受力状态间接控制424.13.3、施工控制的方法424.13.4、控制项目和控制方法424.13.5、施工现场的实施44五、施工进度计划455.1、关键节点目标455.2、进度保证措施455.3、主要施工机械表465.4、人员配置与劳动力计划47六、质量保证措施476.1、砼施工质量保证措施476.2、预应力施工质量保证措施486.3、挂篮施工管理制度48七、安全保证体系497.1、安全管理网络497.2、模板与支撑施工安全技术措施497.2.1、施工准备497.2.2、搭设507.2.3、使用507.2.4、拆除507.3、挂篮法施工安全技术措施517.3.1、挂篮制作上的安全技术517.3.2、挂篮安装及使用的安全技术517.3.3、挂篮施工时防雷措施53八、文明施工措施538.1、文明施工目标538.2、施工现场538.3、工地卫生、五小设施548.4、内业资料及宣传工作55 一、工程概况浦东运河桥起止桩号K0+404.30K0+992.74，其中k0+570.6K0+805.6为主桥范围，其余为引桥。主桥桥宽30m,主桥桥长235m，跨径组合为：65m+105m+65m，主桥上部结构为三跨预应力混凝土变截面单箱单室连续箱梁。引桥桥梁宽度为25m，西侧引桥跨径布置为两联4*20.84m预制简支变连续空心板梁，东侧为三联3*20.84m预制简支变连续空心板梁。主桥上部结构为65m+105m+65m预应力混凝土变高度连续箱梁，截面为单箱单室直腹板，中墩处梁高6.0m，高跨比1/17.5；跨中梁高2.5m,高跨比1/42。箱梁两侧挑臂各为3.5m，其中悬臂端0.8m混凝土后浇。顶板端部厚度为0.20m，底板厚度为0.30m0.75m，腹板厚0.45m0.90m。全桥共设置一个中跨合拢段和二个边跨合拢段。桥梁采用挂篮方法施工，共分14个节段，其中0采用支架现浇，共长10m，13块长3m，48块长3.5m，9#13#块长4m，其中中孔合拢段长2.0m，边跨合拢段长2.0m。边孔现浇段均设置12.4m长的等截面支架现浇节段。各节段参数如下表：节段号0123456789长度（cm）1000300300300350350350350350400方量（m3）139.9256.453.648.851.348.546.244.142.243.6重量（t）349.8141134122128.3121.3115.5110.3105.5109节段号10111213现浇段边跨合拢段跨中合拢段长度（cm）4004004004001240200200方量（m3）39.638.83837.6168.724.312.2重量（t）99979594421.860.830.5针对该桥施工情况和地理环境，本次方案编制内容主要为浦东运河桥大桥主体结构施工。二、编制依据1）上海市林同炎李国豪土建工程咨询公司的施工图设计；2）本公司已建同类工程的施工经验及本公司内部关于施工组织设计编制方法；3）所涉及的主要施工技术规范和主要标准如下：、地下铁道工程施工及验收规范（GB50299-1999）；、铁路桥涵施工规范（TB10203-2002,J162-2002）；、铁路桥涵工程施工质量验收标准（TB10415-2003，J286-2004）、钢结构工程施工质量验收规范（GB50205-2001）；、市政桥梁工程质量检验验收规范（CJJ-2-90）；、城市桥梁工程施工质量验收规范（DBJ08-117-2005，J10617-2005）；、公路桥涵施工技术规范（JTJ041-2000）；、钢管扣件水平模板的支撑系统安全技术规程（DJ/TJ08-016-2004）；、满堂钢管支架预压技术规程（JGJ/T194-2009）；、建筑施工碗扣式脚手架安全技术规程（JGJ166-2008）；三、总体施工部署及施工重点3.1、施工程序3.1.1整体施工工艺流程测量放样桩基施工承台施工墩身施工0号块施工箱梁施工桥面砼铺装附属设施施工伸缩缝安装扫尾。3.1.2主桥箱梁施工流程 采用挂篮悬浇进行箱梁节段的施工，基本流程是：箱梁0#段施工 箱梁悬臂段施工 边跨支架现浇段施工 两边跨合拢 中跨合拢梁段施工。箱梁的二个单T同时交叉施工。 挂篮施工的主要工艺程序3.2、施工重点3.2.1上部结构：采用挂篮悬浇施工方法，从主墩开始向两侧悬浇，形成二个单T，然后边跨合拢，再中跨合拢。1、0号块施工质量控制：箱梁墩顶块件（即0#块）的施工方法，采用在承台上用支架立模浇筑施工，浇筑混凝土前应对支架进行堆载预压，预压重采用等同于每延米墩顶块件一期恒载重量。墩顶块件长10m，作为挂篮拼装工作面。0#块处在承台平面位置。2、箱梁施工质量控制：1113#梁段采用挂篮悬臂对称、平衡浇筑施工，各单“T”浇筑至最大悬臂后，先浇筑边跨合拢段，再解除墩梁临时固结，并撤除中墩及边墩的所有支架之后，浇筑中跨合拢段，完成体系转换，成为三跨连续箱梁。3、挂篮设计质量控制：挂篮结构应轻便合理，其重量（挂篮及施工机具）不得超过设计规定值。支架及挂篮拼装好后，应进行预压和加载试验，以检算其承载能力和消除非弹性变形，并实测支架和挂篮的变形值，为箱梁悬臂浇筑施工控制提供可靠的依据。箱梁采用挂篮悬浇施工，应遵照对称、平衡原则进行，应严格控制各浇筑段混凝土超方，任何梁段实际浇筑的混凝土重量不得超过该梁段理论重量的3%，顶板平整度达到5mm以下，底板厚度也要严格控制。4、箱梁混凝土、模板质量控制：箱梁砼浇筑过程中，特别注意对锚下、波纹管下方、齿板等处混凝土的捣实，防止出现蜂窝麻面，确保预应力达到设计要求；也要注意箱梁线形、控制好各梁段底模的立模标高，使标高达到设计要求。各单“T”相对竖向标高差不应大于20mm，轴线偏差不大于10mm。在悬臂施工中应按照施工控制文件对每个块件进行布设测点及有关测试元件，加强变形观测，以便对标高、线形、轴线进行控制。5、箱梁预应力质量控制：钢绞线应就实测的弹性模量和截面积对计算引伸量作修正。 引伸量修正公式：=E/E 式中：E实测的钢绞线弹性模量 E计算采用的钢绞线弹性模量 E=1.95105Mpa A=140mm2计算得到的引伸量修正计算的引伸量预应力管道纵向预应力钢束管道内径分别为70mm、90mm。管道用“井”字型定位架精确定位，定位架间距在直线段为1m，曲线上为0.5m,定位架应与钢筋点焊连接。梁段砼强度达到设计强度100%以上时，方可进行预应力钢束张拉，张拉应严格按设计顺序、张拉控制应力及工艺进行。张拉用的千斤顶与油泵压力表应定期进行标定，张拉人员应持证上岗，监理人员现场旁站，并作好记录。张拉时保持对称张拉，并且采用张拉吨位和钢束引伸量双控。当预应力钢束张拉达设计吨位时，实际引伸量与理论引伸量误差不应大于6%，否则应停工检查，分析原因，采取措施后方可进行张拉。当出现滑丝、断丝时，其滑丝、断丝总数量不得大于该截面总数1%，每一钢束的滑丝、断丝数量不得多于一根，否则应换束重新张拉。张拉完后，应尽快进行压浆，水泥浆要求尽量减少收缩和泌水，可适量掺入膨胀剂（但自由膨胀率应小于10%），以保证压浆密实饱满。水灰比控制在0.34左右。6、合拢段质量控制：主桥箱梁按先边跨合拢，再解除临时锚固，最后中跨合拢，完成体系转换，形成三跨连续梁。合拢段采用劲性固架合拢，视实际控制情况在悬臂端加压水箱，在一天中气温最低，用最短的时间采用平衡施工法浇筑合拢段混凝土。合拢段劲性骨架要求焊接马上完成，形成刚结。焊接时在预埋件周边混凝土遮盖湿布或麻袋浇水降温，避免烧伤砼。中跨合拢及体系转换需在1116度进行。靠近过渡墩的边跨的现浇段采用在墩旁搭设落地支架立模浇筑。中跨合拢段采用吊架施工。7、标高和轴线控制：主体结构悬臂浇筑后再合拢成桥，各道工序必须保证标高和轴线的准确性，确保上部结构贯通后各项记录满足质量检验标准。因此标高和轴线控制作为本工程的控制关键。四、施工方案和技术措施4.1、施工测量及监控4.1.1、测量思路概述本工程测量的难点是主桥跨越同三国道，为了便于控制工程的轴线和减少系统误差，拟选择电子全站仪测设，距离精确度为3mm，最小显示单位为1mm，角度精确度为2，最小显示单位为1。放样时采用角度，距离双控制。同时为了对整个工程有一个全面的控制系统，我们拟运用微机应用AUTOCAD程序进行统一计算复核。根据业主提供的控制点和水准点，选择适宜的位置自设控制点和水准点，建立一个封闭的坐标和水准点控制网，对工程实施中的测量成果要做到有放有复，所有的测量仪器设备在工程开工前都要进行检定，并有检定报告。为便于测量和控制精度，导线控制点要采取保护，水准点要选择在不宜被破坏的地点，且要周期进行闭合复核。4.1.2、测量的测设A、控制点的测设首先，对设计院的测量交底桩与水准点进行复核，复核时需注意对业主提供控制点的校核，校核报经现场监理复核认可后方可使用。根据测绘处所交的导线桩按照施工需要加密控制网，为了确保控制网的可靠性，将根据现场条件把控制点都选定在施工作业影响范围以外的地方，用混凝土护桩，做到各控制点的通视性良好，符合施工需要。控制点选定后经过实测和导线闭合的平差计算把整个工程范围内的控制点坐标定了下来。考虑到桩基施工和地基的沉降，将根据施工阶段定期复核整个控制网。B、连续箱梁的测设根据施工图，首先测设各个节段的纵轴线和横轴线，然后按照纵横轴线划出节段位置。箱梁底部：底部按照二次抛物线y=f*(L-X)*X/(L*L)控制，为保证线形，特对每个阶段进行预抛高，预抛高值详见设计提供的理论预抛高值;箱梁顶面：顶面为平坡，桥面流水坡度为1.5%，悬臂段施工时按照实际竖曲线控制；C、标高测设a、按照施工规范加密引测临时水准点，测量结构必须符合20L/mm。并根据不同的施工阶段定期复测。b、根据施工图纸计算和测设各节段的标高。c、桥面临时水准点，采用先在各交叉路口设点进行复测闭合，符合20L/mm。经监理认可方可使用，然后再加密，确保各节段相连，满足施工要求。4.1.3、大桥施工监控方案4.1.3.1、监控重点与依据本工程的连续梁桥悬臂施工过程的监控任务和要求主要是：悬臂施工全过程的安全问题，必须对一些关键施工节点进行监控，如：A、0号块支架的安全；B、悬臂施工使用的挂篮结构的安全和使用、操作的安全；C、边跨现浇段的安全；D、合龙工艺的安全、合理。另外一个重要问题是悬臂浇注施工的线形调整和控制，特别在施工过程中出现误差后的调整方法和手段。全桥主梁的线形主要是通过设置挂篮底模标高来完成的，因此控制挂篮底模标高是关键，其中涉及到施工过程中各种因素的影响。在施工过程中，尽管施工之前可以按照施工步骤进行理论计算，但是主梁的实际反应未必与理论计算值吻合，由此需要在施工过程中进行理论计算值的调整以及对主梁误差线形进行拟合调整，也就是需要根据每一次梁段施工完成后标高测量值与相应设计线形值对比，以便及时作好线形的拟合，为下一段梁的施工提供修正的预告值，需要特别注意在白天设定挂篮底模标高施工时要排除日照温度的影响，建议采用的修正方法如下，方法也适用误差的调整。挂篮上浇注主梁的底模标高的测量设置被认为是主梁线型控制的最重要的决定因素之一，由于这一底模标高的测量设置工作需要全天候作业，因此除了需要在理论计算上给出正确的符合实际的底模标高之外，在施工作业时的全天候的实时修正尤为重要，为了排除临时荷载变化、日照温差、挂篮刚度差别和已成梁的误差等因素对确定末浇梁底模段标高的影响，采用如下修正公式：（见图1）Ddi=didgdD （1）其中：Ddi 为未浇段底模前端实时修正量di 为临时荷载变化和日照温差等的修正量dg 为挂篮的抛高dD 为已成梁段的误差修正量根据结构变形的几何关系容以导出di 为6：didi-1（di-1di-2）li /li-1 （2）其中：di-1 为第i-1段梁的临时荷载和日照温差的竖向变位di-2 为第i-2段梁的临时荷载和日照温差的竖向变位li、li-1 分别为第i，i-1段主梁的长度实时修正公式示意图当第i1、i2段主梁高程存在施工误差时还应加上由此引起第i段梁标高的修正量，即：di dD （di-1i-1）（di-1i-1）（di-2i-2）li /li-1 （3）其中： 为已成梁段的高程施工误差当主梁节段长度都相同时，公式（3）可以简化为：didD（2di-1 - di-2）（2i-1i-2） （4）而dg 计算为：dg=da-db （5）其中da为预压时挂篮的非弹性或其它因素引起的附加变形量，或称为下抛值，而db为浇注混凝土时挂篮的非弹性或其它因素引起的附加变形量，或称为上抛值，将式(4)和式(5)代入式(1)可以得到实时修正公式（6）：Ddi（2di-1-di-2）（dadb）（2i-1i-2） （6）通过公式（6）可以发现：当已成梁段前端有一标高误差i-1存在时，将在待浇梁段前点产生两倍的标高误差，可以想象仅这一项误差修正的重要性。4.1.3.2、主梁中线和标高的测量连续梁桥施工过程中的测量工作一般有两项，即主梁标高、轴线几何测量和混凝土截面的应力应变测量。测量的目的是为控制提供大桥结构的实际状态，因此是十分重要的工作，必须按照测量工作的要求进行。测点布置：主梁上的中线测量测点设置每一梁段的主梁中轴线上；主梁标高的测点设置在每一梁段的前端，横向设置三个测点，即沿截面上、中、下游梁底各设置一点，为了便于测量的实施，可以用埋设在桥面的铁钉来反映梁底高程，需要注意测点的保护，以便进行长期观测的需要，在控制梁底标高的同时，要求控制主梁顶的标高，以免桥面铺装时发生困难。测试工况主梁标高和挂篮位移在每一工况变化前后都必须测量，主要工况时所有测点必须测量，主要工况为体系转换之后及浇注混凝土之后。此外，测量的时间应该安排在早晨太阳出来之前完成测量工作，以避免日照不均匀温度场的影响。测试要求采用精密水准测量仪器，并按照公路桥涵施工技术规范中有关工程测量的规定：“在挂篮和桁架前移定位，梁段浇注混凝土或拼装梁段、张拉等主要工序施工前后，必须测量悬臂挠度和悬臂端标高”。每一次测量时应该测量所有测点，以便判断主梁轴线的趋势和误差，特别要注意横截面二端的标高是否一致，以控制主梁的扭转。4.1.3.3、监控程序和要点A、在悬臂施工使用挂篮之前，应该按照有关规定对挂篮进行荷载试验，以便确定挂篮的非弹性变形的抛高系数，同时应该注意到随着梁段量的不同采用不同的抛高值；B、悬臂施工中主梁的测点应布置在每一节段的桥面前端，必须设置导钉，同一个断面横向至少应有两点，必须同时控制梁底和梁顶标高；C、悬臂施工主要工序为挂篮前移、调整底模板标高、绑扎钢筋、浇筑梁段砼、砼养护、张拉预应力钢等，确定主要控制工况为挂篮（包括平衡重）前移、主跨浇筑梁段砼、边跨支架砼浇注和张拉预应力钢束完成支架拆除后等，对控制工况的测量称为“控制测量”；D、在浇筑梁段混凝土过程中应该分级测量已经完成主梁端的标高变化情况，以便了解主梁变形是否正常和挂篮的安全施工；E、 控制测量时间应尽量选择在早晨日出之前，并做好记录，并用固定格式的表格记录，签字后通过监理转给监控单位；F、按照设计要求进行主桥主墩的沉降位移观测；G、梁式结构悬臂施工过程中对标高误差的调整手段是很有限的，因此必须加强施工过程中对梁段混凝土超方的控制和对挂篮抛高设置的控制，对标高的控制主要采用的方法是进行曲线拟合，要求施工过程中的控制测量应测量所有已经完成梁段的测点；H、控制结果要达到的主要指标：主梁标高（底线）允许最大误差为5mm，考虑到混凝土材料的徐变和收缩的影响，预应力混凝土桥梁线型分为成桥初期和远期二种，在若干年之后主梁线型将从初期状态过度到远期状态；4.2、承台施工4.2.1、承台施工流程A、承台施工流程测量放样基坑开挖浇捣垫层桩测试桩帽凿除测量放样绑扎钢筋支模板（插柱筋）承台混凝土浇捣混凝土养护拆模回填土B、承台钢板桩支护工艺根据承台现场情况，边主墩承台开挖采用12m的拉深钢板桩支护，具体见下图：4.2.3、承台施工工艺A、承台钢筋a、 钢筋制作安装严格按图施工，做到钢筋种类、规格、数量、尺寸位置正确无误，且绑扎牢固。b、大于25mm以上的钢筋，连接均用机械连接。c、钢筋绑扎先绑底部的钢筋，然后再绑扎侧面钢筋及顶部钢筋。d、设置好保护层垫块、位置、尺寸均确保符合设计要求。e、钢筋绑扎完毕，由有关人员组织隐蔽工程验收，并做好验收记录，交监理复查，由监理在隐蔽单上签字后进行下道工序施工。f、墩身主筋采用点焊在承台钢筋上的方法固定。墩身中避雷筋应按规范与桩主筋连接好，并涂好油漆做好标记。墩身预埋筋的根数、位置、尺寸均确保符合设计要求。B、承台模板a、便于模板搬运及周转使用，采用钢模板，具体拼装尺寸根据承台侧面尺寸而定。b、模板安装前刷脱模剂。安装时，确保模板接缝紧密，并用封口胶胶纸将缝隙封贴，防止漏浆。c、模板安装好后，组织人员对模板的稳定性、承台尺寸、拼缝、连接牢固程度等进行自检。自检合格后报监理验收，合格后进行下道工序。C、承台砼a、混凝土采用商品混凝土，混凝土浇筑采用泵车入模。b、混凝土要随时抽样，测定坍落度并制作试块。c、浇筑混凝土采用插入式振捣器进行捣实，振捣器的插入要紧跟混凝土的入模，防止漏振与过振。d、主桥承台混凝土分一次浇筑。浇筑时在整个平面范围水平分层进行浇筑，每层厚度不大于30cm，上下两层间隙时间应尽量缩短，在振捣时要将插入式振捣器的振动棒稍伸入到下层混凝土10cm。浇筑顺序从承台中间向四周，浇筑时间控制得不要太快，使得混凝土均匀地向四周扩散。e、振捣时间应以被振捣处表面停止沉落或表面气泡不再显著发生为度。f、振捣时振动棒应尽量避免碰钢筋，并与模板保持一定距离。振捣时不要摇动钢筋，否则会影响混凝土与钢筋的握裹强度。g、承台顶面要做好抹面工作，收水到符合要求，使之表面平整光洁，尤其是立柱立模位置处更应平整，以方便模板安装。h、当浇筑混凝土完毕，要及时做好养护工作，防止混凝土表面产生收缩裂缝。D、混凝土养护混凝土施工完成后，采用土工布覆盖养护。4.3、墩身施工4.3.1、概述本桥梁主墩墩身为实体式直行型墩柱形式，混凝土设计标号为C40。主墩墩身施工的技术要求与普通的立柱的施工工艺类似。4.3.2、施工工艺流程测量（墩身中心线，承台面高程）搭脚手架接触面凿毛清洗墩身插筋清理扶直墩身筋绑扎墩身模板吊模墩身混凝土拆模养护。4.3.3、施工方法及技术质量措施A、测量放样按设计要求，重新测定墩身中心轴线及承台面标高，并请监理复核，有误差作相应调整，并做好记录资料。采用高程与坐标双控制。B、搭设墩身脚手架脚手架搭设采用钢管，钢管扣件联接搭设，墩身架直接搭设在承台面上,考虑到架子顶面工作平台没有特殊施工荷载,墩身高度又不高，考虑立杆间距为1.8米,并设密目安全网,脚手架内设爬梯便于上下。C、墩身钢筋a、钢筋加工制作严格按照设计图纸。b、墩身钢筋，考虑一次配筋到位，支立比较困难，且墩身筋受各种因素影响，移位可能性比较大，对墩身模板安装及中心点确保正确带来很大困难，因此考虑设墩身插筋，插筋的焊接接头（或机械连接）按50各错开1米。c、插筋与骨架筋均采用电渣压力焊，接头在同一截面内不超过50，双肢箍一次性绑扎到位，为确保混凝土顺利下料及操作人员振捣到位，拉结筋边扎边浇混凝土。d、骨架成型截面尺寸确保准确，不允许偏大，防止模板安装发生困难。e、墩身钢筋绑扎成型后，请监理检查，认可后进行模板吊装。f、墩身钢筋在使用前进行全面质量检查，不合格杜绝使用。D、墩身模板a、由于墩身体积较大，因此墩身模板采用钢模板厂家制作，现场拼装，外面周转使用。b、模板底部与承台表面接触处，应用砂浆或其他软质物填平嵌实以后（砂浆要达到一定强度后）方可浇筑墩身砼。c、制作模板时以规范允许偏差作为验收依据，并要求对模板进行编号，采取在厂家抽样组装验收合格后方可使用。d、模板组成牢固的整体，再用起重机套在已完成的墩身钢筋骨架外，安装时在内侧用垂球检查垂直度，控制定位，组装完毕后再用经纬仪校核，并及时在四周用缆风绳纠正垂直度后收紧固定。e、模板在上部口内侧应明显标出墩顶高程。f、为了增加墩柱的外观质量，上下节模板间的接缝应采用适当的衬垫物衬平，模板与模板口一定要接平。g、支架、模板应在砼强度能保证其表面及棱角不致因拆模而损坏时方可拆除，一般应在砼抗压强度达到2.5Mpa时方可拆除侧模板。h、拆除模板和支架后，模板应及时清除灰浆，维修整理，妥善存放。i、按规定时间拆除模板后，砼表面应在48小时内整修消除接缝痕迹或砼表面的气泡。墩身模板拆除后，特别要注意对成品墩身的保护。E、墩身混凝土a、砼标号为40号砼，采用泵送方法入模。b、为了增加砼表面光洁，减少气泡现象，砼中可掺入一定量的粉煤灰或其它外加剂。 c、浇注砼时，要求每次浇筑高度不得大于3m，对需要多层浇筑时，其间隙时间最长不应超过砼初凝时间，一般不得超过2小时。d、砼的坍落度一般控制在1012cm左右，砼振捣器采用高频插入式振捣器。浇筑时的其他要求同承台砼施工。e、砼浇捣时，其卸落高度不应超过2m，若超过2m，应采用导管式串筒。f、每次浇筑时以50cm为一层往上浇筑，严禁超振或漏振。F、拆模a、当混凝土强度达到2.5MPa以上，拆除模板。用吊机吊离模板，拆模时保护柱混凝土表面不受损伤。b、拆模后对监理认可的墩身表面进行整修，确保平整、顺直、色泽一致。c、拆下的模板马上进行清理，涂优质脱模剂、拼装，备下次用。G、养护拆模后，对砼表面清理后，浇水湿润后，包尼龙薄膜养护，以达到保湿养护的目的。H、砼外观质量控制措施为了确保清水砼的施工质量，使得砼外表平整光洁，色差基本上一致，在施工中采取如下措施：a、施工前的模板要清除干净，模板拼接处高低不平处用汽车粘脂嵌平,以防漏浆。b、同一结构物使用的水泥要求同批，浇捣砼的坍落度尽量控制在12cm左右，如过湿容易产生过多的气泡，特别是对钢模板，气泡很不容易跑出来，故每层在浇捣时插入式振捣棒沿模板多次来回插数次，速度放慢，使气泡能够跑出来点。c、模板拆除以后，如砼表面存在气泡，砂带细裂缝等缺陷，用同批的水泥和白水泥配成一定比例的水泥浆，用纱头往有缺陷砼面上碾擦，使得细裂缝和气泡孔都填满、填平，待水泥浆干了以后，再用砂皮和纱头把水泥浆擦干净，模板接缝处砼高低不平的砼，用砂皮和磨光机打平、磨光。4.4、支座安装盆式橡胶支座安装采用预埋钢板，即在桥梁上下部构造施工中，按支座位置在立柱上正确预埋钢板，支座底盆与预埋钢板间隔焊缝固定，施焊时采用合理工艺防止底盆变形。安装时需注意：、安装前相对各滑移面用丙酮或乙醇清洁，其它部件也应清洗干净。、支座除标高符合设计要求外，保证平面两个方向的水平十分重要，支座四脚高差不得大于2mm。、注意支座顺桥向与横向的安放位置，支座上下各件横向必须对中，或由于安装时温度与设计温度不同，纵向支座上下各件错开的距离必须与计算值相等。、支座中心线与主桥中心线应重合或平行。、纵向活动支座安装时，上下导向档块必须保持平行，交叉角不得大于5。4.5、临时固结体为抵消悬臂浇筑施工时可能产生的不平衡力矩，必须对主墩支座设置临时固结体措施，以满足抵抗一个节段可能产生的最大弯矩。本工程临时锁定根据设计初步提供的，采用10根800钢管柱。临时锁定的布置按照设计图纸布置（沿主墩立柱两侧布置）。4.6、挂篮压重试验为验算挂篮的承载力、消除钢材的非弹性变形，特在挂篮安装检验完毕后，采用等载预压（120%）。荷载试验最大荷载按悬浇最大节段1#节段自重1410KN*120%计1692KN。在挂篮各吊带处共放置4个观察点，整个试验过程中，共进行加载前、1/2荷载、全部荷载和卸载结束等4个阶段的观察，将观察资料进行综合分析，得出挂篮结构的实际状况。挂篮试验完成后，根据观察资料的数据分析，挂篮结构的实际变形状况和计算的结果是否吻合。为了掌握加载后挂篮的变形情况，需要在预压前先布设好沉降观测点。沉降观测点布设在该梁段底部的前端左中右3个。加载前先测出各观测点初始数据，分级加卸载, 每级加卸载后静置时间不少于10分钟且要求变形稳定后才能进行下一级加（卸）载，待挂篮变形稳定后，测出荷载变化后的变形。根据加卸载前后的观测数据，计算出挂篮的弹塑性变形。荷载采用沙袋与钢筋进行堆载预压，在上荷载前进行观测点设置，并请监理进行复验，并根据荷载的堆载时间（每4小时观测一次）进行观测，得出数据以便控制后期混凝土的标高控制。4.7、0#段支架施工0、1#块高度最高为6m，长度为10m，桥面宽度为14.2m，底板宽度为8m，底板厚度为0.75m，顶部厚度为0.55m0.2m，腹板厚度为0.9m，支架以48*3.0碗扣钢管为主要材料，采用满堂支架布置形式。由于0#块位于承台投影范围内，则钢管受力支架支撑在承台面上。4.7.1、荷载计算活荷载取值：计算模板及其下楞木时取1.66KN/m2;计算支架立杆时取1.5KN/m2;混凝土冲击荷载2.0KN/m2;预应力钢筋混凝土26KN/m2荷载系数取值：静载系数Rg=1.2，活荷载Rq=1.4箱梁横梁位置高4m: q1=26*6=156 KN/m2箱梁箱室位置最高0.905m: q2=26*1.05=27.3KN/m2箱梁叶子板位置最高0.55m: q3=26*0.55=14.3 KN/m2支架、模板系统自重：q4=1.66KN/m2活荷载： q5=3.5KN/m2荷载效应组合：Q1=1.2(q1+q4)+1.4q5=194.1 KN/m2 Q2=1.2(q2+q4)+1.4q5=39.6 KN/m2 Q3=1.2(q3+q4)+1.4q5=24.1 KN/m24.7.2、支架布置箱梁横梁及腹板位置支架采用300mm300mm，受力计算：N1= Q10.30.3=17.5 KN/m2（主要在立柱范围内）箱梁空箱位置支架采用600mm900mm，受力计算：N2= Q20.60.9=21.4 KN/m2箱梁叶子板位置支架采用900mm900mm，受力计算：N3= Q30.90.9=19.5KN/m24.7.3、支架稳定承载力计算本工程采用的碗扣钢管483.0。钢管几何特征：截面积A=4.24cm2=424mm2截面回转半径i=16.0mmQ235钢f=205N/mm2支架立杆的步距为1200mm时立杆长细比计算：=（h+2a）/i=(1200+2250)/16.0=106.2,得=0.544单杆稳定承载力Na=Af=0.5444.24205=47.3KN N1、N2、N3满足使用要求。4.7.4、横向钢管承载力计算箱梁墩顶处荷载较大，采用2根48钢管作为横梁。钢管截面特性：x=10.79cm4,Wx=4.49cm钢材的弹性模量：2.1105N/mm2截面积A=4.24cm2,每米重3.38kg/m墩柱处支架布设：300300q1线=q面L=194.10.3=58.23KN/mMmax1=(1/8)58.230.32=0.66KN.m= Mmax/Wx=0.66106/4490/2=73205N/mm2空箱式处支架布设：600900q2线=q面L=39.60.6=23.76KN/mMmax2=(1/8)23.760.62=1.07KN.m= Mmax/Wx=1.07106/4490/2=119205N/mm2抗弯强度满足要求。V1=5ql4/384EI=558.233004/(3842.110510.79104)/2=0.14mmV2=5ql4/384EI=523.766004/(3842.110510.79104)/2=0.88mmV=600/400=1.5mmVV 扰度满足要求。4.7.5、模板计算4.7.5.1、墩柱处墩顶位置处底模采用12mm厚的竹胶板，纵格栅截面采用100100mm或70mm140mm木料,间距150mm。Mmax=(1/8)ql2=0.125194.10.152=0.546KN.m楞木截面特性：x1=(1/12)bh3=(1/12)1001003=8333333mm4x2=(1/12)bh3=(1/12)140703=4001667mm4Wx1=(1/6) bh2=(1/6)1001002=166667mm3Wx2=(1/6) bh2=(1/6)140702=114333mm3竹胶板弹性模量E=9000N/mm21=Mmax/Wx=546000/166667=3.27N/mm2=11 N/mm22=Mmax/Wx=546000/114333=4.77N/mm2=11 N/mm2抗弯强度满足要求。Q=ql/2=129.70.15*0.3/2=2.92KN楞木剪应力T1=2.92103/(100100)=0.29楞木剪应力T2=2.92103/(70140)=0.30楞木剪应力T=1.1N/mm2抗剪满足要求。V1=5ql4/384EI=5194.11504/（38490008333333）=0.017mmV1=5ql4/384EI=5194.11504/（38490004001667）=0.036mmVV=0.375mm 扰度满足要求。具体布置详见0#支架专项方案4.7.6、支架预压支架搭设后，应对支架进行预压，预压荷载采用相应荷载的120%。支架预压前做好支架沉降观测点，在荷载预压前观测一次，然后堆载完成后每四小时进行观测一次，直到支架稳定后再观测一天，最后根据测量的数据进行整理，再根据观测的数据进行标高控制。预压的材料采用钢筋、水袋及黄砂。4.7.7、支架搭设要求支架搭设前应建立相关组织机构，明确责任人。应按照本专项施工方案规定要求向搭设和项目部人员进行技术和安全作业要求交底，支架搭设由特殊工种工人负责搭设施工。施工前由厂家（支架供应商）派出专业技术人员进行现场培训、考核，合格后持证上岗。A、支架及其配件的规格、材质、性能及质量应符合规定，并应有出厂合格证书、检验鉴定证书和产品标志，项目部应按规定进行检查、验收，且必须达到规范规定的质量要求，严格使用不合格的钢管、配件。B
