无锡惠山万达广场大商业采光顶工程 〖施工组织设计〗

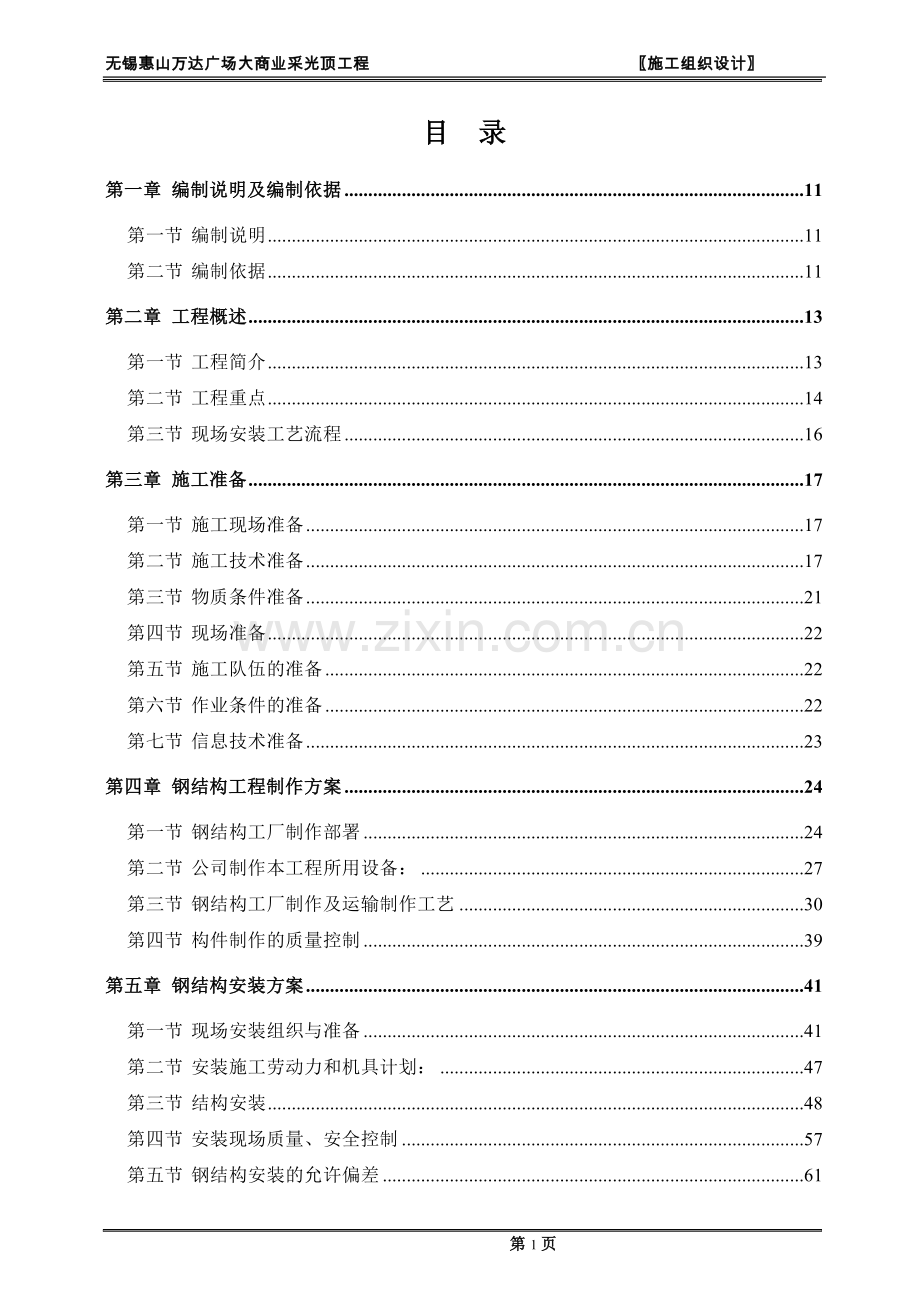

目 录
第一章 编制说明及编制依据 11
第一节 编制说明 11
第二节 编制依据 11
第二章 工程概述 13
第一节 工程简介 13
第二节 工程重点 14
第三节 现场安装工艺流程 16
第三章 施工准备 17
第一节 施工现场准备 17
第二节 施工技术准备 17
第三节 物质条件准备 21
第四节 现场准备 22
第五节 施工队伍的准备 22
第六节 作业条件的准备 22
第七节 信息技术准备 23
第四章 钢结构工程制作方案 24
第一节 钢结构工厂制作部署 24
第二节 公司制作本工程所用设备： 27
第三节 钢结构工厂制作及运输制作工艺 30
第四节 构件制作的质量控制 39
第五章 钢结构安装方案 41
第一节 现场安装组织与准备 41
第二节 安装施工劳动力和机具计划： 47
第三节 结构安装 48
第四节 安装现场质量、安全控制 57
第五节 钢结构安装的允许偏差 61
第六节 检测与检验责任要求 62
第六章 采光顶及玻璃幕墙的安装方案 64
第一节 施工现场准备 64
第二节 测量放线定位 65
第三节 预埋件偏差处理 65
第四节 竖框安装 66
第五节 横梁安装 67
第六节 幕墙组件安装 67
第七节 防火保温措施 68
第八节 密封处理 68
第九节 保护、清洁及检查与维修 69
第七章 质量保证措施 71
第一节 推行ISO9001（2000）质量管理体系 71
第二节 质量保证措施 73
第三节 售后服务 74
第八章 工期保证措施 75
第一节 组织管理措施 75
第二节 施工技术措施 78
第三节 夏天、雨季施工措施 80
一、夏天、雨季施工措施 80
二.夏天、雨季施工措施 81
第九章 拟投入的劳动力计划 83
第一节、车间加工制作劳动力投入表 83
第二节、劳动力强度曲线 84
第三节、施工现场拟投入的劳动力计划 84
第十章 安全、文明施工、环境保护措施 79
第一节 安全生产 79
第二节 施工现场消防措施 81
第三节 文明施工 81
第四节 环境保护、 扰民协调措施 82
第五节 施工现场平面布置 83

企业简介
安徽鸿路钢结构（集团）股份有限公司是一家以钢结构建筑为主的大型综合性集团，公司集钢结构设计、制造、安装为一体，拥有国家建设部颁发的壹级钢结构施工资质、钢结构制造特级资质，目前集团在钢结构已经走上箱型柱、管桁架、网架、门式厂房等多元化发展道路，并在北京、上海等全国各地设立营销网络。
集团以“创建中国精品钢构第一品牌”和打造精品工程为己任，形成以钢构件和门窗产品为两大主业，物流、、贸易等为新增长点的产业格局，总资产达20亿元。集团下设湖北鸿路钢结构有限公司、江西鸿路钢结构有限公司等九大子公司。公司于2005年7月通过了“QMS、EMS、OHSMS三合一”一体管理体系认证。
对人才和技术的重视是推动鸿路高速发展的不竭动力。集团积极从国外引进先进生产设备，现已拥有数条国内一流的管桁架、箱型柱、H型钢专业生产线。同时，集团以高等院校和专业的科研设计单位作为技术后盾，积极与科研院校建立广泛的合作关系。本着求实、诚信的服务态度，销售额连年翻番，现已为国内外上千家业主建造了多高层建设工程、大跨度场馆等民用建筑和各类重、轻工业厂房等钢结构建筑，以及石油化工行业的设备钢架等特殊钢结构建筑工程，验收合格率为100%；其中重点工程160余项，并有20多项工程获得国家及省（市）级建筑奖项，多项工程获得钢结构行业的国家优质工程奖——“中国建筑钢结构金奖”。其中上海汽车博物馆、南通体育会展中心获得上海市金属结构建设市优质工程奖——“金钢奖”。安徽鸿路钢结构（集团）股份有限公司凭借其良好的产品品质和企业信誉，连续几年被评为“重合同守信用”单位和“金融AAA”级资信企业。
公司拥有四万多平方米的建筑围护体系生产厂房和八万多平方米的总部开发区生产各类构件的基地，建立了研究设计中心，材料力学和理化试验中心，CAD计算机辅助设计系统、XSTEEL深化设计系统软件和计算机管理网络系统，能够诚信快捷、高质量的向客户提供包括设计、概算、制作、安装和质保在内的全过程服务。
安徽鸿路钢结构（集团）股份有限公司拥有强大的技术人才力量，公司广纳八方英才，目前已拥有各类职称的专业技术人员380余人，占员工总数的38%，聘请钢结构领域教授级高工担当总师，主持安徽鸿路钢结构（集团）股份有限公司集团钢结构设计院的工作，并且还和浙江大学、同济大学、煤碳部杭州建筑设计研究院等学院联合成立技术中心。所有的方案设计、施工图设计均由专门和对应的钢结构设计软件完成。同时，配置PKPM、3D3S，MTS、Madis、Spa2000等结构设计软件和Xsteel等深化设计软件，公司还配有领先同行的神机妙算、广联达等报价系统软件，原材料清单和成本分析软件，可以根据客户的需要提供既实用又经济的设计方案。公司设计院已配合国内外如德国GMP、浙江省建筑设计研究院、广西建筑设计研究院、马来西亚K.T.LAU，机械部一院、二院、六院、中纺院、上海冶金设计院、上海建筑设计研究院等多家国内有名的设计院完成上千个钢结构工程项目的专业配合设计和深化设计。
公司拥有国内钢结构行业最先进的设备，公司制造中心具有100多台日本松下CO2气体保护焊机、等离子切割机、自动开剖口机、带锯机床组合机；拥有钢板对接、组立、焊接、矫正的台湾欧粹美国林脊自动焊接流水线、日本DADON数控三维钻床、美国PEDDINGHAUS钢结构加工线，北京林克曼公司的钢管桁架相贯线自动切割生产线、台湾欧粹双丝双焊箱型柱自动焊接流水线、日本丸秀公司的等离子管子切割生产线等15条生产线及抛丸除锈、高压无气自动喷涂等专用表面处理生产线5条。以先进的设备来保证各种型式构件的加工制作尺寸精度来保证现场施工安装的顺利进行。在长期的施工实践经验中，安徽鸿路钢结构（集团）股份有限公司总结出了围护系统的收边泛水板的防水特性，制定了详细的节点施工技术方法，公司引进的彩板压型机具有成型正确，表面涂层保护良好的优点，切实保证了压型板的成型质量。此外，公司配备了几十种通用设备，以保证生产、施工所需。
安徽鸿路钢结构（集团）股份有限公司集团的质量方针是“制造优质产品，安装优良工程”，企业以ISO9001要求为原则，全面架构组织机构和管理运作程序，公司以市场服务、计划安排、设计预算、材料供应、制作、安装、售后服务、质量保证与安全监督等多环节密切配合，设置各类管理部门，充分保证了工程项目按时间高质量的完成。公司在全国各地成立了分公司，初步架构了全国市场网络。公司设计院拥有高级工程师等高级技术人员10名，一级注册结构师5名，一级建造师28名,本科以上专职设计人员60余名，完全能保证各项工程的技术支持和现场服务。材料采购部门以公司强大的资金和资信后盾，有着良好的采购渠道和网络，特别与国内一些如宝钢、马钢、济钢、鞍钢、杭钢等厂家建立了直接供货的物资供应链，使公司得到了各合格供应商提供的优先供货承诺。生产部根据图纸和制作工艺评定，进行构配件的工艺制造加工，并且抓好工序质量控制，保证工序的合格率达到100%。特别抓好焊接、抛丸、油漆和高强螺栓孔等质量控制点，对焊接缝按GB50205-2001和YB3301-2005等规范进行探伤和外观检查，同时针对不同工程的节点进行焊接前焊工培训。工程项目安装实行项目经理制，成立以项目经理为首的项目管理部，结合各工程的安装难度和特点，确定由优秀的项目经理及其项目班子来完成工程的施工。质检部在整个运行过程中始终处于核心地位，一切都以优秀的质量为前提，利用各种先进的理化、力学检测仪器对原材料、半成品和成品进行严格验收，在质量方面有绝对否决权。
在严格的管理制度控制下的鸿路产品的品质得到了充分的保证，在行业内外拥有良好的企业声誉，公司连续几年被评为“重合同守信用”和“金融AAA”级资信企业，成为全国大型钢结构施工企业、中国钢结构协会会员、中国建筑金属结构协会会员单位和上海市建筑金属结构协会会员。近年来，公司本着实事求是、诚实守信的服务态度，依靠自身雄厚的设计制造安装实力，完成国内外许多大中型钢结构项目。
其中:
【工业钢结构项目】：汽轮集团博世电动工具滨江新厂区建设；东风汽车杭州有限公司大型中高档客车生产车间；慈溪宗申摩托年产10万辆摩托车生产车间；湖南江南汽车制造有限公司车间（10万㎡）；浙江圣奥家俱有限公司新厂区多层综合车间（46845㎡）工程等；
【重钢结构项目】：浙江友谊特种钢有限公司年产20万吨不锈钢项目，上海重型机械厂生产厂房（最大行车350T重级工作制），浙江锻压机械厂生产车间（100T行车），三变科技股份有限公司总装厂房（160T行车），太原重工有限公司的容器车间（内设双层275T重级工程制桥式行车）；
【大跨度空间场馆结构】：南通体育会展中心体育馆和会展馆；厦门嘉庚体育馆制作安装；南宁国际会展中心二期工程；杭州客运中心一期管桁架工程；佛山世纪莲游泳馆管桁架工程；泉州市海峡体育运动中心；山西大剧院；
【高层钢结构项目】：南京中泰国际广场28层高层钢结构制作安装；上海廖创兴金融大厦钢结构制作（高173.75m，43层）；天津世贸大厦钢结构制作安装（49层）；北京政泉大厦高层钢结构制作（25层）；
【机场钢结构项目】：呼和浩特白塔机场航站楼及指廊工程；湖南黄花国际机场；
【桥梁钢结构项目】：杭州湾跨海大桥钢护栏及风障制作安装Ⅰ标工程（19公里）；厦门五石路二号人行桥钢构件制作；杭州九堡大桥；
【特殊结构项目】：中国石化工程建设公司神华煤直接液化项目设备管架和支撑框架工程；中国石化工程建设公司安庆项目结构箱型柱制作；中国石化工程建设公司福建80万吨乙烯项目设备管架和乙烯罐顶网壳钢构件制作等。
目前，公司年钢结构加工能力已达10万吨，钢结构围护系统彩板面积已分别达200万平方米。今天安徽鸿路钢结构（集团）股份有限公司集团有限公司的各类钢品以质优、式新、规模生产和售后服务四大优势，跨入行业经营规模大、生产能力强、产品市场宽、科技含量高和经济实力强的钢构制作、安装行列。
二、财务状况和信用等级
鸿路公司自成立以来，凭借其良好的产品品质和企业信誉，列年被各银行评为“AAA”信用企业，是可靠的合作伙伴，公司承揽的各项工程款项能做到专款专用，并拥有足够备用资金，在资金方面给予业主可靠的保证，使工程能如期竣工。
三、设计、加工、安装能力
1.公司设计能力：
公司钢结构设计研究所担负着公司钢结构、土建等施工图设计、深化详图的二次设计及信息管理工作，钢结构设计研究所拥有建设部批准的专项工程设计甲级资质，设计服务全部按专业设计院的各项管理，包括全面质量管理和档案管理，针对工程的设计和技术服务要求，设计院配备3名一级注册结构工程师领导的40余人小组对工程的结构件进行二次深化设计。把各类构件、零配件加工图均由计算机与车间设备联机处理。
2.公司加工能力：
我公司拥有国内钢结构行业先进的台湾欧粹/美国林肯公司Box生产线和美国林肯/华联公司合资的焊接H钢生产线共15条生产线。完全能保证工程的构件生产进度。公司除了先进的生产设备以外，还拥有完善的各种检测仪器，以切实保证原材料和产品质量。
3.公司安装施工技术力量
公司下属的工程公司已拥有不同专业结构的安装队伍，可根据不同形式施工现场条件及用户要求采用不同的先进施工工艺和施工方法，能保证安全、快速、高效、文明的完成本工程的施工任务。
四、技术保证
根据本工程的特点，凭借我公司多年来对钢结构工程的施工经验以及公司综合技术实力、制造施工（焊接）工艺、工程业绩、社会信誉、结合我公司采用属国内最先进的切割焊接加工设备进行钢结构加工，加之现场采取合理化科学管理和节约原材料等有效措施，使我公司有信心有能力出色地完成各项任务。
五、公司获奖荣誉：
公司近几年所施工的项目均一致获得了用户的好评，许多项目都得了奖。其中我单位承建的：
浙江圣奥家具制造有限公司新厂、汽轮集团博世电动工具滨江新厂区钢结构工程分别荣获2003年中国建筑钢结构金奖；
南宁国际会展中心二期钢网壳屋盖钢构工程、安徽鸿路钢结构（集团）股份有限公司公司总部生产车间钢结构工程分别荣获2004年中国建筑钢结构金奖、
上海汽车博物馆工程荣获2005年上海市金属结构建设工程（市优质工程）金钢奖、厦门嘉庚体育馆钢结构工程荣获2005年中国建筑钢结构金奖、浙江钱江摩托联合厂房钢结构工程荣获2005年浙江省钢结构金刚奖等。
杭州客运中心一期钢结构桁架工程（制作、安装）荣获2006年中国建筑钢结构金奖（国家优质工程），同时配合总包获得2008年鲁班奖。
佛山游泳馆工程被佛山市第十二届省运会场馆建设中心授予先进施工单位。
六、本工程的总体设想：
1、工程质量
我公司一贯来重视工程质量与监督，坚持质量立法，工程质量名列同行前茅。针对本工程的钢结构特点，严格按照施工图深化设计工程的加工图、安装图，并虚心接受业主和监理指导，有问题及时纠正，并在加工制作、运输及施工过程中将按照ISO9001质量体系指导作业书的程序，实行全面质量控制和全方位的管理，确保工程质量达到合格，并争创优质工程。
2、施工工期
落实专门人员负责协调业主、监理、土建单位与我公司的工作，进一步编制切实可行的施工组织计划，做到与土建单位步调一致，使工程质量、进度得到切实的保证，按期完成施工任务，尽快向业主提供优质工程和尽早地投入使用。
3、文明施工
为确保文明施工，积极与土建施工单位配合，联合设立文明施工管理小组，在施工过程中，严格按照业主与总包单位的要求，不经允许不随意走动，不影响业主的日常工作，确保该工程达到安全生产、文明施工双标化现场。
4、组织落实
如我公司有幸中标，本工程将列为我公司重点工程并与安装施工单位联合并接受总包单位的统一指挥、统一部署、统一检查及统一落实业 主承诺的各项目标，确保整个工程顺利进行。我公司将派思想作风正派、职业道德好、技术素质高、能吃苦、敢打硬仗、配合默契、对本工程施工有丰富创优实践经验的优秀项目经理及其管理班子进驻该工程施工，确保该工程所需的周转材料、机械设备和劳动力。
5、服务目标
认真协调好各方关系，积极配合与协调好总包单位的关系，密切配合、信守合同。工程完工后，我公司建有完善的工程质量跟踪回访体系和服务网络。对工程提供最全面的质量服务，并针对本工程的特点制订其独特的服务制度。将严格执行ISO9001程序标准，坚持“制造优质产品，安装优质工程”的质量方针，努力把本工程建设成为一流工程。

安徽鸿路钢结构（集团）股份有限公司
2012年1月28日

第一章 编制说明及编制依据
第一节 编制说明
1.1 本施工组织设计是根据无锡惠山万达广场大商业采光顶工程而编制。
1.2 本施工组织设计函盖了从材料采购检验、钢构件制作加工、钢构件检验、除锈涂装、出厂检验、安装施工准备、构件材料进场验收、钢构件安装、玻璃围护安装、至交付的全过程。
1.3 本施工组织设计遵照无锡惠山万达广场有限公司招标文件及相关图纸为原则。
第二节 编制依据
2.1 无锡惠山万达广场有限公司招标文件及相关文件。
2.2 国家现有的关于施工、安全、质量等方面的法律、法规、及工程建设强制性条文的规定。
2.3 我公司经认证的ISO9001质量管理体系文件。
2.4 工程施工规范、文件
钢构部分：
1. GB50205-2001《钢结构工程施工质量验收规范》；
2. GB6479-88《低合金结构钢物理性能和化学成分》；
3. GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》；
4. GJ81-2002《建筑钢结构焊接技术规程》；
5. GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》；
6. GB/T1228~1231-91《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》；
7. JGJ82-91《钢结构高强度螺栓连接的设计施工及验收规程》；

玻璃幕墙工程：
1、幕墙工程技术规范
《玻璃幕墙工程技术规范》 JGJ102—2003
《建筑幕墙》 JG3035—1996
《建筑幕墙装饰装修验收规范》 GB50210-2001
《铝合金门》 GB/T8478-2003
《铝合金窗》 GB/T8479-2003
《铝合金门窗设计、施工及验收规范》 DBJ15-30-2002
《建筑幕墙工程技术规范》 DBJ08-96
《玻璃幕墙光学性能》 GB/T18091-2000
《建筑钢结构焊接规程》 JGJ81-91
2、建筑幕墙性能检测方法
《建筑幕墙空气渗透性能检测方法》 GB/T15226—94
《建筑幕墙风压变形性能检测方法》 GB/T15227—94
《建筑幕墙雨水渗漏性能检测方法》 GB/T15228—94
《建筑幕墙物理性能分级》 GB/T15225—94
《建筑外窗抗风压变形性能分级及检测方法》 GB/T7106—2002
《建筑外窗气密性能分级分级及检测方法》 GB/T7107—2002
《建筑外窗水密性能分级及检测方法》 GB/T7108—2002

第二章 工程概述
第一节 工程简介
一、 工程概况
工程名称：无锡惠山万达广场大商业采光顶工程
建设单位：无锡惠山万达广场有限公司
工程地点：江苏省无锡惠山区政和大道与吴韵路交口
设计单位：北京市金星卓宏幕墙工程有限公司
监理单位：上海建浩工程顾问有限公司
1、 施工范围
1、 1标段划分：一标段：14-29轴长廊采光顶，Cb-Lb轴长廊采光顶和圆球采光顶
二标段：29-53 轴长廊采光顶， B-M轴长廊采光顶和椭球采光顶, 两标段间的收口收边工作由二标段完成。
1. 2．现场条件

玻璃天棚工程、排烟窗工程（含深化设计）、钢结构预埋件（按前置考虑）、钢结构的防雷与主体防雷系统的连接系统工程、室内步行街观光电梯钢结构工程等，详见图纸
2、结构概况
结构形式：穹型结构及框架结构
本工程为无锡惠山万达广场钢结构采光顶，钢连廊、屋面玻璃采光穹顶、观光电梯井道、及部分钢结构挂件组成。
1、钢材：本工程的柱、梁均采用Q235B，并应符合《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB700-88的要求。焊条选用与主体金属相匹配，并符合GB/5118要求。焊丝应符合GB/T14957，GB/T14958的要求。
本工程钢结构的连接形式： 钢柱与屋架钢梁连接采用手工焊接，焊接材材采用E43型焊条。
2、钢结构表面处理
按厦门开联装饰工程有限公司的设计说明、招标文件及答疑要求执行。

二、 工程项目目标要求：
1、工程目标范围及内容
钢结构图纸细化、结构制作、运输、安装。
2、工程承包方式
按招标文件及答疑要求实施。
3、质量、工期目标要求
本工程质量目标要求达到国家验收规范验收合格；
本工程钢结构工期目标在185 日历天内完工。
三、 本工程特点
1、特点：本工程采用穹型刚架结构，柱子、梁、连接方管条分别为口型，柱脚固定形式为锚固焊接形式。
2、工程现场条件
工程现场：江苏省无锡惠山市东汣大道与阳羡东路交汇处,交通条件较好，离我司较近便于
运输。但到现场后的材料多次运输需要总包单位的支持和其他施工单位的配合。
第二节 工程重点
一、钢结构部分：
1、 土建基础锚栓与钢柱连接，控制网的测量，建立控制基准点确定柱底板标高的精确性。为保证施工控制网的精确性，工程施工时设置测量控制网，各控制点均应为永久性的坐标桩和水平基准点桩，必要时应设置保护设施，以防破坏，利用测量控制网来控制和校正建筑物的轴线、标高等，确保施工质量是关键。
2、 钢结构制作、安装的质量控制
本工程是钢结构工程，钢结构制作和安装质量的控制是工程整体质量保证的关键。
本项目的难点在于结构的复杂性，建筑的曲线性，给气动窗、遮阳帘、玻璃安装及防水。 结构安装时折射面及凹凸面的拼装及安装是难点。
3、 此工程是多工种、多专业施工、业主、设计、监理、专业施工单位相互之间的组织协调是本工程工作的重点。
4、 针对本工程钢结构规模，施工周期短的特点，如何建立有效的组织机构和采取相应的组织措施以保证各施工单位能承担责任和接受指令，有效地对合同的全面实施，将是本工程施工管理的重点。
二、玻璃幕墙部分：
1、幕墙工程技术规范
《玻璃幕墙工程技术规范》 JGJ102—2003
《建筑幕墙》 JG3035—1996
《建筑幕墙装饰装修验收规范》 GB50210-2001
《铝合金门》 GB/T8478-2003
《铝合金窗》 GB/T8479-2003
《铝合金门窗设计、施工及验收规范》 DBJ15-30-2002
《建筑幕墙工程技术规范》 DBJ08-96
《玻璃幕墙光学性能》 GB/T18091-2000
《建筑钢结构焊接规程》 JGJ81-91
2、建筑幕墙性能检测方法
《建筑幕墙空气渗透性能检测方法》 GB/T15226—94
《建筑幕墙风压变形性能检测方法》 GB/T15227—94
《建筑幕墙雨水渗漏性能检测方法》 GB/T15228—94
《建筑幕墙物理性能分级》 GB/T15225—94
《建筑外窗抗风压变形性能分级及检测方法》 GB/T7106—2002
《建筑外窗气密性能分级分级及检测方法》 GB/T7107—2002
《建筑外窗水密性能分级及检测方法》 GB/T7108—2002

第三节 现场安装工艺流程
项目副经理
技术负责人
施工员
技
术
员
质量员
安全员
材料员
项目经理
各 施 工 班 组

施 工 准 备

基 础 交 接 验 收

构 件 进 场 复 验
安 装 机 具 进 场

钢 柱 吊 装

钢 柱 校 正
柱 间 支 撑 安 装

屋 架 梁 吊 装

系 杆 及 支 撑 安 装

屋 架 梁 校 正

结 构 验 收

檩条安装

玻璃安装

柱 脚 板 安 装
其它安装

交 工 验 收

第三章 施工准备
第一节 施工现场准备
a. 组织专业技术人员进行详细的现场实地调查，包括当地土质、气候、人文以及施工驻地，施工道路、用水、用电等情况。
b. 配合监理工程师督促土建单位做好现场场地平整工作；
c. 做好现场勘测工作，尽量利用原有道路设施解决现场道路问题；
d. 合理布置施工现场临时设施位置，尽量减少临时设施费用；
e. 根据施工总平面图的要求做好材料场地的规划，以保证材料按种类规格分类堆放；
f. 合理布置施工用电源，线路走向，便于施工；
g. 预先联系解决施工人员临时生活设施；
h. 施工人员进入现场前办理好相应的各种手续；

第二节 施工技术准备
一、 项目指挥部组织机构图
乙方代表
生产经理
项目经理
五大员
制作队长
公司工艺处
加工车间
信息反馈
技术主管
设计负责人
综合办主任
安装队长
信息反馈

二、 制作项目管理组织机构图
制造部经理
采购经理
生产调度
项目技术主管
生产质量经理
玻璃负责人
结构负责人
玻璃加工车间
结构加工车间
运输部
施工场地
质检员

三、 施工设计准备
1. 本公司施工图设计能力介绍
公司钢结构设计研究所担负着公司钢结构、土建等施工图设计、深化详图的二次设
计及信息管理工作，钢结构设计研究所拥有建设部批准的专项工程设计乙级资质设计服务全部按专业设计院的各项管理，包括全面质量管理和档案管理，针对工程的设计和技术服务要求，设计院配备3名一级注册结构工程师领导的40余人小组对工程的结构件进行二次深化设计。把各类构件、零配件加工图均由计算机与车间设备联机处理。

2. 施工结构详图
深化设计是钢结构设计与施工中不可缺少的一个重要环节。深化设计的设计质量，直接影响着钢结构的制作和安装的质量。深化设计要详细地设计钢结构的每一个构件，为钢结构的制作和安装提供技术性文件。钢结构的构件制作及安装必须有安装布置图及构件详图，其目的是为钢结构制作单位和安装单位提供必要的、更为详尽的、便于进行施工操作的技术文件。通过图纸的二次设计，使复杂分散的节点细化成为有规律的、一目了然的施工详图，深化设计在进场施工前完成。
1、组织机构
对于本工程的深化设计，为了保证设计质量与进度，我公司将专门成立一个项目组（约6人），项目组由总工程师领导，由副总工程师负责审核，由设计部主任工程师担任本工程深化设计负责人，由具备丰富详图经验的设计人员绘制详图。为确保本项目如期保质保量完成，项目组绘图人员由设计部经理按照实际情况调配。
2、配合设计单位施工图深化设计的详细方案
1) 确定详图设计项目组，由有管理能力与详图工作经验的设计人员担当项目详图设计负责人。
2) 制定该项目详图设计组织机构图。
3) 制定该项目详图质量控制措施，并规定操作流程。
4) 组织公司设计、供应、制造、安装部门的人员消化、理解图纸，在公司内部从详图设计、材料供应、构件制作与工程安装等方面进行图纸会审。
5) 在建设单位的组织下，与设计院、总承包单位进行图纸会审。
6) 为满足钢结构安装的需要，与总承包方共同制定构件详图标识。
7) 配合现场安装的需要，制定详图分批出图计划。
8) 安排详图设计任务。
9) 在实施过程中，如有疑问之处，一般的问题以传真的形式与建设单位、总包单位、设计院进行联系，特殊的问题会同建设单位、设计院、总包方等举行协调会处理问题。
10) 每一批详图经过自检、校对、审核后送业主审核签章。
在制作与安装过程中出现涉及到更改施工图的问题必须征得设计院同意的前提下进行处理。
3、为保证施工详图及组织设计的质量我公司采取如下措施：
3．1每批施工详图都需经过公司内部校对审核签字后送业主审核签章，以保证图纸的质量。
3．2在施工过程中凡发生涉及更改施工图的变更，需设计院的签章才可予以实施；如果仅涉及详图尺寸修改的施工详图变更，需详图项目负责人签字认可。所有有关此工程来往的联系单（或函件）都需按照ISO9001（2000）质量体系的要求进行。针对该工程的特殊工艺及工艺需要进行对原设计的改动，需先行与设计院沟通并作施工计算，交公司总工程师审定签字后，交设计院进行审核后方能实施。
3．3每张施工详图都需有版本号，以识别是否有修改或是第几次修改。
3．4每批施工详图归档的内容包括：设计院签章确认的施工详图；施工详图的电子文件；来往联系单文件以及登记记录表。
3．5本工程施工详图设计完成时，整理一套完整的电子文件，对照更改的联系单。将电子文件按照联系单的内容修改，并更改对应的图纸版本号。
3．6深化设计质量控制措流程施图：
公司各部门图纸会审
与建设单位设计院、总承包单位图纸会审
详图自检与互校
图纸校对
图纸审核
设计院审核图纸签章
组织公司内对详图会审
工程问题处理：涉及施工图变更的联系单必须有设计院的签章；仅涉及详图尺寸标注更改的联系单必须有项目负责人的签章。
公司组织生产计划实施
开展详图设计
信息处理
质量控制

三、作好与设计的结合工作
由技术部门协助项目组有关人员认真阅读、熟悉图纸，并进行自审、会审工作，以便正确无误的施工。
1、 根据设计图编制工厂施工及安装详图。
2、 通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。
3、 进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节。
4、进行工艺试验，焊接工艺评定，摩擦面的抗滑移系数试验，复杂构件的工艺性试验。
5、与其他施工队伍共同商定施工工艺及配合事宜。
6、进行图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。主要内容：总体的加工工艺方案及工装方案；总体的安装方案（机具选用，安装方法等）；材料的利用（拼板问题）；对结构不合理或施工有困难的需与设计沟通的办理手续，对施工中的重点、难点及特殊的地点加以重点说明。
四、认真编制施工组织设计
1、 组织施工人员进行各种业务学习，提高工人的业务技术素质，强化安全和质量意识；
2、 与建设单位和相关施工单位保持密切联系，适当派部分人员配合工作，为工程顺利进行打好基础；
3、 由工程施工部门认真编制该工程的施工组织设计，质量策划、质量计划和各项保证施工的措施，作为工程施工生产的指导性文件。
第三节 物质条件准备
一、 建筑材料的准备
1、根据施工组织设计中的施工进度计划，编制工程所需的材料用量计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。
2、对钢板、型钢进行定尺计算、统计便于采购，减少或避免加工拼接。
3、根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。
4、组织材料按计划进场，并作好验收、保管工作。
二、 构配件的加工订货准备
根据施工进度计划，做好钢结构加工翻样工作，并编制相应的需用量计划和进场计划，组织构配件按计划进场，按施工平面布置图作好存放和保管工作。
三、 机械准备
根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。
第四节 现场准备
一、 组织机械设备进场
根据施工机具的需用量计划，按施工平面布置图的要求，组织施工机械设备进场，机械设备进场后按规定地点和方式布置，并进行相应的保养和试运转等项工作。主要有：起重机械；焊接机具、供电系统配置、气割机具、测量仪器等。
根据施工机具的需用量及施工平面布置图的要求进行电源的铺设。
二、 组织材料和构配件的进场
根据材料、构配件的需用量计划组织其进场，按规定地点和方式存放或堆放，并做好组织和保护措施。
三、 临时设施
根据施工方案搭设临时建筑，解决施工人员的吃、住场所、办公场所，仓库、堆料场地。
第五节 施工队伍的准备
根据确定的施工管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。
1、根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，并根据施工阶段的劳动力需用量组织施工作业队伍进场。
2、特殊工种工人的培训、考核，持证上岗。
3、对工人进行必要的技术、安全、质量和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。
4、生活后勤保障工作：在大批施工队伍进场前，必须做好后勤工作的安排，为职工的衣、食、住、行、医等应予全面考虑，应认真落实，以便充分调动职工的生产的积极性。
第六节 作业条件的准备
1、向班组进行质量、安全技术交底和计划安排及下达工程施工任务单，使班组明确有关任务、质量、技术、安全、进度等要求。
2、做好工作面准备：检查道路，操作面是否清理干净；土建工作完成情况是否具备安装条件。
3、对材料、构配件的质量、规格、数量等进行清查，并有相当一部分运到指定的作业地点进行配套情况检查。
4、施工机械就位并进行试运转，做好维护保养等工作，以保证施工机械能正常运行。
5、检查前道工序的质量。在前道工序的质量合格后才能进行下道工序的施工。
第七节 信息技术准备
建立施工项目管理信息系统，支持施工项目管理和控制，实现对施工项目进度，成本、质量、安全及生产要素进行控制和管理。对资料进行数据化管理。
第四章 钢结构工程制作方案
第一节 钢结构工厂制作部署
一、 钢结构工程主要规范及依据：
1. GB50205-2001《钢结构工程施工质量验收规范》；
2. GB6479-88《低合金结构钢物理性能和化学成分》；
3. GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》；
4. GJ81-2002《建筑钢结构焊接技术规程》；
5. GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》；
6. GB/T1228~1231-91《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》；
7. JGJ82-91《钢结构高强度螺栓连接的设计施工及验收规程》。
二、 制作前的准备工作
1. 钢材采购、检验、储备：在工程施工管理人员及公司有关部门参与的情况下进行内部图纸会审，材料清单编制员列出各类钢材的材料用量表，并做好材料规格、型号的归纳，交管理部采购员进行材料采购。材料进厂后，会同业主、质监、设计按设计图纸的国家规范对材料按下列方法进检验：
2. 钢材质量证明书。质量证明书应符合设计的要求，并按国家现行有关标准的规定进行抽样检验，不符合国家标准和设计文件的均不得采用。
3. 钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的1/2。
4. 钢材表面锈蚀等应符合现行国家标准GB8923《涂装前钢材表面锈蚀等级和除锈等级》的规定。

三、 钢结构制作质量按制程序
钢材、焊材准备,出具
合格证
场地及工装模具准备
焊工考试合格
检验工具准备
半成品检查
半成品编号
准备工作
保证组装质量
保证焊接质量
自检、抽查
熟悉图纸和技术资料
熟悉操作规程和
质量标准
技术交底
厂内下料
制作

办理隐藏部位签证
书面交底（交底记录）
材料代用单
材料合格证
焊接检查记录
质量验收记录
出厂合格证明
施工记录
质量评定

不合格产品的处理
(返工)
执行验评标准
清理现场、文明施工
资料整理
