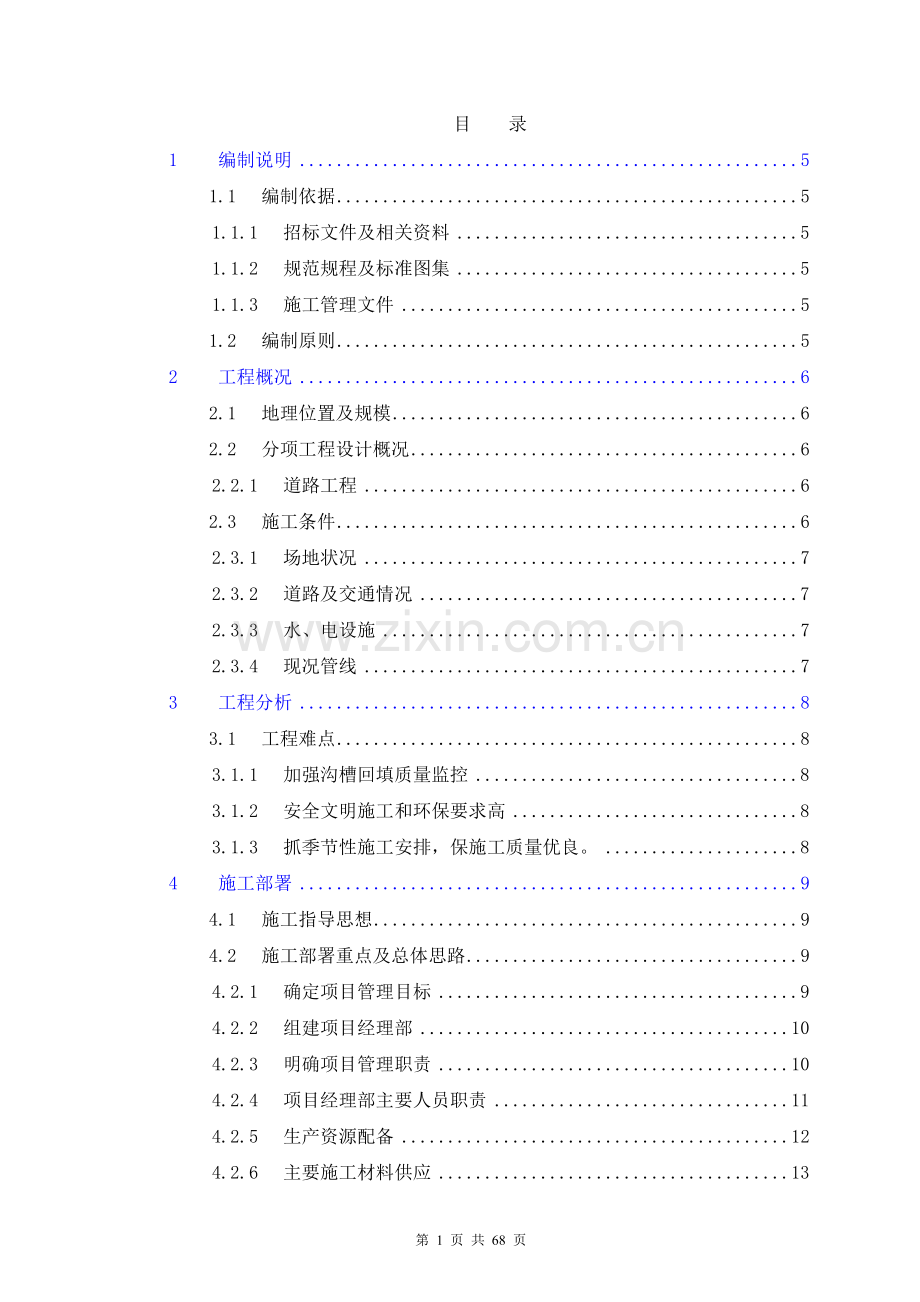

外网施工组织设计.doc_第1页
第1页 / 共68页
外网施工组织设计.doc_第2页
第2页 / 共68页
外网施工组织设计.doc_第3页
第3页 / 共68页
外网施工组织设计.doc_第4页
第4页 / 共68页
外网施工组织设计.doc_第5页
第5页 / 共68页
点击查看更多>>
资源描述

1、 目 录1编制说明51.1编制依据51.1.1招标文件及相关资料51.1.2规范规程及标准图集51.1.3施工管理文件51.2编制原则52工程概况62.1地理位置及规模62.2分项工程设计概况62.2.1道路工程62.3施工条件62.3.1场地状况72.3.2道路及交通情况72.3.3水、电设施72.3.4现况管线73工程分析83.1工程难点83.1.1加强沟槽回填质量监控83.1.2安全文明施工和环保要求高83.1.3抓季节性施工安排,保施工质量优良。84施工部署94.1施工指导思想94.2施工部署重点及总体思路94.2.1确定项目管理目标94.2.2组建项目经理部104.2.3明确项目管理

2、职责104.2.4项目经理部主要人员职责114.2.5生产资源配备124.2.6主要施工材料供应135施工准备155.1技术准备155.1.1控制桩点的复核及加密155.1.2熟悉审查设计图纸并编制实施性技术方案155.1.3建立工地试验室155.1.4编制质量计划及资料目标设计155.2设备及物资准备155.2.1建筑材料及预制管件准备155.2.2施工机具及设备准备155.3施工组织准备165.3.1劳动力组织165.3.2建立健全各项管理制度165.4施工平面布置165.4.1经理部驻地及民工生活基地165.4.2生产设施布置165.5施工道路布置165.6临时用电165.7临时用水16

3、6主要项目施工方法176.1施工测量方法176.1.1控制点检测176.1.2平面定位176.1.3高程测设176.1.4各种管线施工测量176.1.5道路施工测量176.2管线施工方法186.2.1沟槽开挖186.2.2中水、雨水、污水管道施工186.2.3给水管道施工206.2.4土方回填246.3道路工程266.3.1级配砂砾垫层施工错误!未定义书签。6.3.2钢筋水泥混凝土路面施工286.3.3路缘石施工316.4附属工程错误!未定义书签。6.4.3质量控制错误!未定义书签。7质量目标保证体系和措施327.1质量目标327.2质量保证体系327.3质量保证措施327.3.1基本措施32

4、7.3.2质量控制要点337.4缺陷责任期内工程质量的维护措施408工期保证措施468.1施工组织保证468.1.1施工准备阶段组织保证468.1.2施工过程中的组织保证468.2施工计划保证478.2.1工程进度计划保证478.2.2物资采购计划保证478.2.3资金计划保证478.3工期追补措施488.3.1充分挖掘内在潜力,优化施工方案488.3.2合理加大资源投入,缩短作业循环时间488.3.3加强施工管理,保证工期追补顺利实施489主要技术措施499.1成品保护措施499.1.1管线施工成品保护499.1.2道路施工成品保护499.2技术节约措施499.2.1优化施工方案499.2.

5、2加强施工管理499.3冬雨季施工措施4910安全文明施工措施5310.1安全施工管理措施5310.1.1安全目标5310.1.2安全措施5310.2环境保护措施5510.2.1管理目标5510.2.2基本措施5610.2.3控制扬尘及大气污染5710.2.4防止施工噪音污染5710.2.5防止对水污染5810.2.6废弃物管理5810.2.7材料设备管理5810.2.8其他措施5810.3文明施工措施5810.3.1管理目标5810.3.2文明施工管理要点5910.4消防保卫措施5910.4.1消防措施5910.4.2保卫措施6010.5环境卫生、预防传染病及健康体系措施6010.5.1环境

6、卫生和预防传染病措施:6010.5.2健康体系及措施:6110.6技术资料目标设计及管理措施6310.6.1资料管理目标6310.6.2施工技术资料编制原则6310.6.3资料收集整理的要求和保证措施6311附图表651 编制说明1.1 编制依据1.1.1 招标文件及相关资料(1) 轻轨L2线通州段两站一街定向安置房项目北区室外工程招标文件。(2) 轻轨L2线通州段两站一街定向安置房项目室外工程图纸。(3) 现场考察所获取的资料。1.1.2 规范规程及标准图集(1) 市政工程施工及验收规范。(2) 市政工程标准图集。(3) 北京市城市道路工程施工技术规程DBJ-01-45-2000。(4) 北

7、京市给水排水管道工程施工技术规程DBJ-01-47-2000。1.1.3 施工管理文件(1) 北京市文明施工管理规定。(2) 北京市市政工程施工技术资料管理规定。(3) 公司ISO9001:2000质量体系文件。(4) 公司ISO14001环保体系文件。(5) 公司ISO18001安全管理体系文件1.2 编制原则(1) 确保实现招标文件所要求的工期、质量、安全、环保目标。(2) 充分考虑本工程的特点、工期及施工环境。(3) 符合我公司现有的技术水平,结合我公司类似工程施工经验及施工机械设备配套能力。(4) 以合理的施工进度计划、人员及机械配备、先进的施工工艺及健全的质量管理措施作为工程施工组织

8、的重点。2 工程概况2.1 地理位置及规模本工程为轻轨L2线通州段两站一街定向安置房项目室外工程。招标单位为北京星湖投资开发公司。本工程主要施工内容包括道路工程、雨水管线、污水管线、中水管线、给水管线等。2.2 分项工程设计概况2.2.1 道路工程(5) 道路设计拟建道路为小区内道路,道路横坡为双面坡,路宽。路面结构形式:(自上而下)沥青混凝土面层 垫层压实基层 (6) 雨水管线设计钢筋混凝土管(7) 污水管线设计钢筋混凝土管(8) 中水管线设计球墨铸铁管(9) 给水管线设计球墨铸铁管(10) 排水管线设计双壁波纹塑料管(11) 人行道彩色步道砖(12) 采暖管线直埋聚氨酯保温无缝钢管2.3

9、施工条件2.3.1 场地状况通过现场调查,本工程场地为住宅小区建设用地,在建设用地内可独立施工。2.3.2 道路及交通情况施工现场周围交通状况良好,有利于施工材料、设备进场。2.3.3 水、电设施建设住宅小区区内沿电力设施较为齐备,施工用电直接报装变压器,施工水源,从周围自来水管线接入。2.3.4 现况管线根据现场调查,新建道路施工区域内,基本没有现况市政公用管线,在开工前采用坑探等方法进行详细调查,如果有地下障碍物,确定其准确位置,并会同业主、监理、设计和管线管理单位,共同商定处理措施。3 工程分析3.1 工程难点3.1.1 加强沟槽回填质量监控沟槽回填质量直接关系到路基的稳定,因此沟槽回填

10、质量至关重要。我单位将根据各条市政管线位置关系,按照先深后浅的原则合理安排施工工序,使各管线沟槽回填与挡墙后背回填依次顺序完成,避免二次开挖,保证各管线基底质量;结合本工程实际,编制专项管线回填技术方案,上报监理审批,成立由专职质检员、试验员组成的“管线回填质控小组”,按照报批的回填技术方案,严格控制管线回填质量,加强现场试验监督,确保路基施工质量,延长道路使用寿命。3.1.2 安全文明施工和环保要求高本工程处小区内,管线、道路施工伴随着土方施工,在施工中减少施工噪音,降低环境污染,防止施工遗撒、扬尘、车辆带泥上路和加强运输车辆苫盖、规范围档和交通设施标志工作都要进一步加强。施工中,我单位将安

11、全文明施工和环境保护作为一项重点工作来抓,成立文明施工与环境保护领导小组,做好文明施工与环境保护工作,合理安排施工进度计划,减少对周围单位的影响,对施工机械的噪音防治采取切实有效的措施,防治施工噪音。最大限度减少扰民与民扰现象,保证施工顺利进行。施工中创“绿色工地”、“市级文明工地”。3.1.3 抓季节性施工安排,保施工质量优良。本工程根据工期情况,施工过程经历雨季。季节性施工组织和安排以及季节性施工措施的落实是确保施工质量稳定,保证工程质量优良的关键。我单位将本着未雨绸缪的思想安排雨期的施工,在雨期到来之前,提前做好物资储备和技术准备,提前筹备防汛物资,做到有备无患,根据总体工期要求和本标段

12、工程量,合理安排施工进度,并根据工程项目特点制定切实可行的雨期施工措施,保证工程质量。4 施工部署4.1 施工指导思想根据本工程特点,为确保高质量、高水平的完成全部工程项目,我公司将为本工程配备优秀的管理人员、高素质的施工队伍,先进的施工设备,运用科学、合理的施工工艺,并在施工全过程中贯彻如下施工指导思想。以人为本,强化管理以人为中心,成立强有力的领导班子,确保政令畅通;以工程为对象,以保工期、创优质、重环保为目标,以合同为依据,强化施工现场各项管理工作,充分挖掘生产要素的潜力,确保目标的实现。技术先进,设备领先严格监控,推行新技术,确保先进设备进场以及高标准技术和工艺来知道施工。对施工全过程

13、实施严谨、科学的监控。推行自检、交叉互检、旁站监控,以数据说话,使施工全过程处于施组策划可控方案之中。优质安全,确保工期把ISO9001系列标准贯穿在施工全过程、高标准、严要求。无论管线工程、道路工程均一次成优。坚持安全第一的思想,严格操作规程,加强安全工地建设,确保安全生产指标达国标。文明规范,注重环保切实搞好标准化工地建设,严格按公司标准采取环保措施,认真做好生态环境保护工作,不乱弃碴,不乱排污。4.2 施工部署重点及总体思路根据招标文件对工期、质量及安全环保等各方面的要求,并结合业主的要求施工,保证进入交通畅通的情况下,将本工程分为四个阶段组织实施。第一阶段施工南侧部分的道路、雨水、污水

14、、给水、中水等。第二阶段施工西侧部分的道路、雨水、污水、给水、中水等。第三阶段施工东侧部分的道路、雨水、污水、给水、中水等。第四阶段施工北侧部分的道路、雨水、污水、给水、中水等。总体施工安排上遵循先深后浅、先干后支等原则,为后序工序及早展开创造条件。此外在正式施工前详细了解各规划管线的相对位置关系,合理安排各类管线的施工顺序,避免因管线位置冲突而导致工期延误或增加投入。地下管线施工完毕以后,立即开始进行道路结构施工。道路施工按照:路床垫层混凝土面层或沥青混凝土面层的顺序组织流水作业具体施工部署在道路施工完毕以后,立即开始进行附属工程的施工。附属施工按照:路缘石及步道砖等同时平行作业施工。4.2

15、.1 确定项目管理目标我公司将积极响应业主对工期、质量、安全及环保等各方面的要求,并通过周密部署、精心组织和科学管理,确保质量、工期、安全、文明施工及环保等各项管理目标的顺利实现。(13) 质量目标本工程的质量标准:合格。(14) 工期目标业主工期要求:总工期为81日历天。我单位计划:总工期为81日历天,保证本工程按要求工期完成,在施工中加强管理,按时交付满意工程。(15) 安全、环保及文明施工目标严格遵守国家及北京法律法规及环保要求,做到施工全过程无违法事件、无工程事故和重大设备及人员伤害事故;杜绝施工过程中的扰民及民扰现象,确保达到北京市安全文明工地标准。4.2.2 组建项目经理部 本工程

16、将按项目管理模式组织施工,组建项目经理部,同时为确保工程质量、工期、安全及环保等各项管理目标的顺利实现,项目部将由曾参加过多项综合市政工程施工,有丰富施工经历并获得业主、监理及各界好评的人员构成,其组织机构由领导决策层、项目管理层和施工作业层三部分构成。项 目 经 理 生 产 副 经 理 总 工 程 师 经 营 副 经 理 行 政 副 经 理 技 术 质 量 部 工 程 计 划 部 经 营 财 务部 物 资 设 备 部 行 政 保 卫 部 拆 迁 外 协 部 土方施工队道路施工队中 水 施 工 队雨污水施工队给水施工队4.2.3 明确项目管理职责(1) 领导决策层由项目经理、总工程师、生产副经

17、理等成员组成,以项目经理为核心,对工程质量、工期、安全、文明施工、经营管理、科学技术的推广应用等全面负责。(2) 项目管理层由工程、技术质量、物资、行政等职能部门组成,负责项目实施过程中的工程计划管理、技术质量管理、物资设备管理及安全行政管理。(3) 施工作业层由管线施工队、结构施工队和、道路施工队和步道等附属工程施工队等专业施工队构成,负责各项施工任务的具体落实实施。 4.2.4 项目经理部主要人员职责4.3.4.1项目经理职责对本项目的实施进行全方位的管理和控制,认真贯彻公司质量、安全、文明施工及环保等各项方针和目标。组织建立项目质量保证体系、安全文明施工管理体系;明确经理部内职能分工;组

18、织制定项目经理部各项管理制度和措施。负责工程总体对外协调与联络,负责处理各方面关系。4.3.4.2项目总工程师职责协助项目经理建立施工项目质量保证体系,具体负责对施工全过程的质量控制、监督和管理;主持工程质量评定、负责组织各种验收、参加竣工验收。负责工程技术领导和指导工作,主持编制和实施施工组织设计,审批施工方案。 监督检查物资采购、试验和检验控制,主持对不合格品的评审和处置。负责 “四新”技术的推广应用和科技创新。4.3.4.3生产副经理职责协助项目经理负责现场施工管理和调度,并具体负责现场安全文明施工及环境保护工作。 负责编制和实施月、旬施工生产、劳动力、机械设备计划,调配人机料等各项生产

19、资源。4.3.4.4经营副经理职责协助项目经理进行成本管理,负责对项目成本监督、控制和分析,回收工程的备料款和进度款;掌握资金的储存和使用情况。负责整个项目的验工计价工作,及时解决预算工作中出现的问题。4.3.4.5行政副经理职责协助项目经理负责职工安全与健康管理,具体负责职工生活保障、负责传染性疾病的防控工作,保证职工健康安全。负责驻地环境卫生及消防保卫管理,车辆及交通安全管理。4.3.4.6项目经理部各职能部门职责工程计划部负责计划统计管理;对外联络,对内协调各施工区段的机具设备、周转材料调配;负责现场文明施工管理;控制施工用水用电和机械使用;协调各专业队的施工。控制施工进度计划;协助技术

20、质量部做好质量工作。技术质量部负责联络监理及设计人员,组织编制施工方案;负责施工中的技术攻关和解决各种施工技术问题;负责进场材料设备的检验、工序验收和隐预检。 经营财务部负责工程预、结算工作;按工程部位申报工程款;发放各种费用;与分包单位签订合同、结算、收付款;负责合同管理及其他各项经营活动。行政保卫部负责现场办公区和民工生活区的安全卫生、消防保卫、交通安全、环保工作;负责垃圾外运;确保健康安全生产。4.2.5 生产资源配备生产资源均按能同时展开平行施工,具体施工时,根据工作面及工程进展情况作相应调整。(16) 劳动力配备序号施工队平均用工高峰用工1管线施工队1001202道路施工队80100

21、(17) 主要施工机具配备土方施工主要机械设备配置表序号设备名称单位数量备注1挖掘机台22平地机台23压路机台14自卸运输车辆305洒水车辆16装载机台2路面结构层施工主要机械配备表序号设备名称单位数量备注1平地机台3路基处理、底基层施工延用土方施工机械2振动压路机台23振动小压路机台24洒水车辆15钢筋切断机台86电焊机台6管线施工主要机械设备配备表序号设备名称单位数量备注1钢筋弯曲机台82钢筋切断机台83振捣器台204移动式搅拌机台25蛙式打夯机台126吊车台17电焊机台68装载车台69铲车台210风镐台211倒链个612切割机台113水泵台304.2.6 主要施工材料供应(18) 混合料

22、供应(1) 混凝土由具有资质且信誉好的搅拌站供应。(2) 为加强质量控制并确保工期要求,在选择供料方时,会同业主及监理等对供料方的生产能力及产品质量进行考察。(3) 各种原材料必须按要求取样检测,进行平行试验,合格后,方可鉴定供求合同。(4) 在生产过程中,项目经理部对各种混合料的生产厂家均设专人进行质量监督,从根本上杜绝不合格材料进入现场。(19) 管材及构件供应对于各类管材、井室盖板等构件,除按混合料供应要求进行采购外,严格执行首件验收制度,并以通过验收的首件产品作为现场收料的样板,对于达不到样板要求的产品坚决拒收。5 施工准备5.1 技术准备5.1.1 控制桩点的复核及加密(1) 在进场

23、接桩后,立即组织测量人员对控制桩点进行复测,如符合要求即向监理工程师申请批准使用,否则重新交桩。(2) 在控制桩点经监理工程师批准使用后,根据工程现场情况,在道路沿线进行控制点的加密。5.1.2 熟悉审查设计图纸并编制实施性技术方案(1) 审查各专业施工图纸在平面位置、标高以及总图与各细部尺寸等方面是否一致,技术要求是否正确。(2) 在图纸会审之后,立即进行各个项目的实施性技术方案和分项工程的作业指导书,并组织对各工种施工人员进行技术交底。5.1.3 建立工地试验室 现场设工地试验室,负责回填土密实度测试、混凝土和砂浆试块留置等试验工作,其它试验均在公司试验室进行。5.1.4 编制质量计划及资

24、料目标设计(1) 在开工前,依据北京市市政公用工程施工技术资料管理规定进行单位、分部、分项工程划分。(2) 根据单位、分部、分项工程划分编制质量计划,制定出各分项工程的质量控制要点。(3) 根据划分的单位、分部、分项工程,按照有关规定及业主要求,编制出技术资料目标设计。5.2 设备及物资准备5.2.1 建筑材料及预制管件准备(1) 根据各种物资需要量计划,组织货源,确定加工、供应单位和供应方式,签定物资供应合同。(2) 根据各种物资的需要量计划和合同,拟定运输计划和运输方案。(3) 按照施工总平面图的要求,组织物资按计划时间进场,在指定地点,按规定方式进行储存和保管。5.2.2 施工机具及设备

25、准备(1) 根据各种机械设备的需要量计划,确定调配、购买或租用方式并办理好相关手续。(2) 根据总体进度计划要求,提前对各种机械设备进行检查调试,确保各种机械进场后即可投入使用。5.3 施工组织准备5.3.1 劳动力组织(1) 根据总体施工进度计划以及施工作业安排,提前组织各专业施工人员进场,进行质量、安全及文明施工等方面教育。(2) 向施工班组、操作工人进行技术交底,明确各项施工工艺、质量标准及安全注意事项。(3) 劳动力计划详见附表。 建立健全各项管理制度制定图纸汇审、图纸交底制度。在正式施工之前,项目经理部技术部、工程部等有关人员认真核对图纸,参加由业主组织的图纸汇审、图纸交底会,会中确

26、定的内容形成施工文件,从而尽量减少图纸上的疑问,确保工程顺利进行。建立周例会制度。每周定期召开工程例会,会中商讨一周的工程施工和配合情况,需解决的问题。制定专题讨论会议制度。遇到较大和专业性问题,由监理组织,召开由业主、施工单位、必要时设计参加的专题会议。此专题讨论会根据具体情况随时召开。制定考察制度。对劳务队及主要材料供应商,要经过考察确定,形成考察制度,经过综合评比,最终选定合格、满意的分供方。施工平面布置经理部驻地及民工生活基地 根据现场情况,现综合楼施工正在进行,在综合楼南侧有空地,项目经理部可设置在综合楼南侧空地上,主要用于管理人员办公、施工队驻地,在施工现场搭设钢筋加工厂以及木工棚

27、,减少材料二次倒运。生产设施布置钢筋和木工加工集中在施工现场加工厂进行。路基、路面施工机械在现场停放,安排专人进行看护。 施工道路布置由于本工程施工区域内土建承包方正在施工,临时道路利用现状施工临时道路。临时用电临时用电由业主指定的位置引入,安装1台315KVA变压器,以满足生产生活用电。另外配备1台120KW移动式发电机以防止突然停电并解决用电高峰期电量不足问题。临时用水本工程施工用水主要是施工用水和道路养护用水。根据现场条件,临时用水可利用土建承包方的自来水管线引入的办法。第 68 页 共 68 页6 主要项目施工方法6.1 施工测量方法6.1.1 控制点检测接到勘测单位的交桩后,对导线点

28、用全站仪进行检测,导线检测采用工程测量规范中的技术标准所规定的导线标准。平面定位平面定位采用极坐标测设,用计算机先计算出各桩位、桩点坐标以及放线资料,打印成书面表格形式。内业计算校核无误后,在现场将全站仪置于控制点上,进行测放。放线完毕立即进行校核,用钢尺拉出和桩点的间距,同坐标反算之距离值比较,以此方法可校验同次放线各桩点之间的相对位置关系,不合格者立即复查并重放直至合格。高程测设高程测设由一施工水准点抄出各桩点高程,并尽可能避免转站次数,再核验各桩点的相对高差是否同设计高程差值相符,最后以加设的施工水准点验测桩点中任意两个。以上每一步骤如有不合格或差值过大者,立即查明原因并重测直至合格。每

29、一步放线资料、验测值均以书面型式保存。各种管线施工测量平面控制认真学习图纸,依据设计图提供的定线条件,结合工程施工的需要做到测量所需各项数据的内业搜集、计算、复核工作。根据内业计算数据,用平面控制点,测设管道中线的起点、终点、平面折点、竖向折点及直线段控制点,钉中心桩,桩顶钉中心钉。并在沟槽适当位置设置栓桩。测定中心桩桩号时,用测距仪或钢尺测量中心钉的水平位置,用钢尺丈量时要拉紧伸平。(1) 沟槽形成后,用经纬仪把中线及时投测到槽下,钉上中心桩。(20) 管道高程控制(1) 用两个高程控制点为一环进行临时水准点测设及校测,其闭合差不大于12L1/2mm(L为两点间水平距离以千米计)。临时水准点

30、放在稳固的不易被碰到的地方,其间距不大于100m,应经常复测。(2) 以两个临时水准点为一环进行施工高程点测设,施工高程点每次使用前应进行复测。(3) 控制槽底及管道铺设时,沟槽两帮每隔10m用施工高程点测设一对高程控制桩,标明桩号,钉高程钉画上红油漆标志作为控制铺管高程。(4) 井室处需设一对高程桩,并标明井室号,其高程下返数标明写清。6.1.2 道路施工测量施工过程中用极坐标法测设出中线位置,全段每50m设置一组中线桩,每100m设一临时水准点,每20m设一组边线桩,对路面高程及平面位置进行控制。6.2 管线施工方法6.2.1 沟槽开挖开挖前做好现况地下管线的调查核实工作,对现况管线应做明

31、显标记,在确保现况地下管线安全的前提下,采用人工配合机械开挖,开挖出的现况管线应根据其种类及型式采取悬吊或支顶保护。根据拟建管道间距离及高程情况,遵循先深后浅的原则,能合槽的合槽施工。在机械挖槽至设计标高以上200mm时,改用人工清底,要求沟底平直,沟内无塌方、积水,当基底土质不能满足承截力要求时,采取换填砂砾处理。沟槽允许偏差表项目允许偏差(mm)检查频率范围点数槽底高程0,-20两检查井之间3槽底中线每侧宽度不小于规定6所挖土方经试验可用做回填的,在工地周围空地存放,现场存土采用密目防护网遮盖并洒水防止扬尘。6.2.2 中水、雨水、污水管道施工平基施工下管稳管管座施工井室砌筑验 收管口接口

32、施工(21) 钢筋混凝土承插口管施工流程6.2.2.1.1 主要工序施工方法(1) 浇筑平基砼:采用1010cm方木作为模板,模板外侧插铁钎固定,混凝土浇筑完成并经初凝后,覆盖草帘及时洒水养生。(2) 下管、稳管:平基混凝土达到设计强度时方可下管,采用汽车吊装。下管前在平基面上弹线,稳管间隙按10mm控制,避免出现错口现象。管节对口完毕后,用与包封同标号的混凝土垫块卡牢。安管允许偏差表序号项 目允许偏差(mm)1中线位置102管内底高程D1000mm103D1000mm154相邻管内底错口D1000mm35D1000mm5浇注管座砼:模板采用组合钢模拼装,外侧用双钢管做横、立带加固,并用顶镐加

33、固于边坡木板上。模板内侧用短方木卡住。混凝土浇筑前,对连接面进行凿毛,并冲洗干净,平基与管子接触的三角部分,要特别注意振捣密实,浇筑混凝土时,两侧同时进行,防止出现漂管、移管现象。接口:钢丝网水泥砂浆抹带接口。井室砌筑施工:井身为方形时,采用满丁满条砌法;井身为圆形时采用丁砖砌法,外缝用砖渣嵌平,平整大面向外。室内的踏步,安装前刷防锈漆,在砌砖时用砂浆埋固不得事后凿洞补装,砂浆未凝固前不得踩踏。砌筑检查井时,对接入的支管随砌随安,管口伸入井口3cm。须做到满铺满砌,每砌完一层后,再灌一次砂浆,使缝隙内砂浆饱满,然后再铺浆砌上一层砖,上下两层砖缝错开,灰缝应为10mm。砌筑时检查井流槽与井墙同时

34、砌筑。雨水检查井流槽顶与管中线平,污水检查井流槽顶与管内顶平。砌圆井时随时掌握直径尺寸,收口时每次收进尺寸,四面收口的不超过3cm,三面收口的最大可收进45cm。支管或预埋管按设计高程、位置、坡度随砌井随安装,井壁与混凝土管接触部分必须座满砂浆,管口与井内壁取齐,预埋管在还土前砌砖抹面封堵,防止漏水。7)护底、溜槽等与井壁同时砌筑,井室内的踏步等埋件应在安装前刷防锈漆,在井壁砌筑时用砂浆埋固,不得事后凿洞补装。井身砌完后,外壁用砂浆搓缝,使所有外缝严密饱满。内壁抹面采用三遍法,并及时覆盖草帘湿润养生,防止干裂。砖墙勾缝砂浆塞入灰缝中,压实拉平,深浅一致,横竖缝交接处应平整。凹缝比墙面凹入34m

35、m,勾完一段应及时将墙面清扫干净,灰缝不应有搭茬、毛刺、舌头灰等现象。井室砌筑的质量标准 方井的长与宽,圆井直径,允许偏差20mm; 井室砖墙高度允许偏差20mm; 井口高程允许偏差10mm;井底高程允许偏差10mm。安全注意事项沟槽内砌筑时必须检查槽帮,确认安全后方可作业。砌筑高度大于1.2米时,应在脚手架上作业。脚手架上堆砖不得超过三层,两根排木之间不得放二个灰槽。(6)污水闭水试验A、闭水试验100%进行。闭水试验在管道与检查井灌水浸泡24小时后进行,闭水试验水位为试验段上游管道内顶以上2m,对渗水量的测定时间不少于30min。B、闭水试验用水:计划采用附近的自来水源,退水水路采用现况雨

36、水管线。C、闭水试验外观检查以管身、接口无严重漏水渗水为合格,管道允许渗水量以市政污水管渠工程质量检验标准为准。D、污水管道闭水试验从上游往下游分段进行,采用带井试验的方式,闭水试验前,管道及检查井结构应检验合格,将试验段上、下游管口及各支线管口砌砖抹灰封堵,确保无漏水现象,并在下游管口装放水截门。 E、试验按下列程序进行: 注水浸泡12天闭水试验不少于30分钟计算试验渗水量检验合格管线勾通每公里管道每昼夜渗水量为: Q=48q1000/L Q每公里管道每昼夜的渗水量(m3/km.d) q闭水管道30分钟的渗水量(m3) L闭水管道长度(m) 当Q允许渗水量时,试验为合格.(7)中水、污水管道

37、通过坡道时埋深不够采用保温措施。检查井允许偏差表序号项目允许偏差(mm)1井室尺寸长、宽直径202井筒直径203井口高程非路面204路面与道路的规定一致5井底高程安管D100010D1000156踏步安装水平及垂直间距、外露长度107脚窝高、宽、深108流槽宽度106.2.3 给水管道施工工艺流程本工程给水管道采用球墨铸铁管。球墨铸铁管施工工艺流程下管清理承口和橡胶圈上胶圈安装对口机具设备清理插口外表面及刷润滑剂顶推管子使之插入承口检查闭水试验冲洗消毒 砂基砂基厚度根据设计规范铺设,先铺第一层砂垫层。遇交叉管线,槽底被扰动,经现场监理工程师同意采用灰土处理并夯实。槽底灰土处理应达到95%。砂基

38、采用人工摊平,平板振捣器捣密,压实系数大于0.95。7.3.3.2平基管线覆土较浅处采用球墨铸铁管150砂基加固。此段采用平基。平基采用100100 mm、100150mm方木支模,并加小方桩固定。打混凝土时,模内清理干净。遇交叉管线,槽底被扰动,经现场监理工程师同意采用灰土处理并夯实。槽底灰土处理压实度应达到95%。平基采用平板式振捣器振捣密实,使用木抹抹平混凝土表面,并及时洒水养护。下管在沟槽检底后,经核对管节、管件位置无误后立即下管。下管采用汽车吊,下管时注意承口朝向,同时将各管件按设计位置排好,在各接口处掏挖工作坑。清理承口清刷承口,铲去所有粘结物,如砂子,泥土和松散涂层及可能污染水质

39、、划破胶圈的附着物。清理胶圈,上胶圈将胶圈清理洁净,上胶圈时,使胶圈弯成心形或花形放在承口槽内就位,并用手压实,确保各个部位不翘不扭。胶圈存放注意避光,不要叠合挤压,长期贮存装在盒子里面,或用其他东西罩上。清理插口外表面插口端是圆角并有一定锥度,在胶圈内表面和插口外表面刷润滑剂(肥皂水),润滑剂均匀刷在承口内已安装好的橡胶圈内表面,在插口外表面刷润滑剂刷到插口坡口处。接口插口对承口找正,支立三角架,挂手扳葫芦,套钢丝绳,扳动手扳葫芦,使插口装入承口。并注意撞口一定要撞到白线的位置,保证角度3度。检查第一节管与第二节管安装要准确,管子承口朝来水方向。安完第一节管后,用钢丝绳和手扳葫芦将它锁住,以

40、防止脱口。安装后,检查插口推入承口的位置是否符合要求,用探尺插入承插口间隙中检查胶圈位置是否正确,并要派人进管里检查胶圈是否撞匀。安装注意事项(1)管子需要截短时,插口端加工成坡口形状,割管必须用球墨铸铁管专用切割机,严禁采用气焊。(2)上胶圈之前注意,不能把润滑剂刷在承口内表面,不然会导致接口失败。(3)管道管件比较多,设有取水口、排气阀、蝶阀等,在主干线安装同时注意管件安装位置准确和数量准确。闭水试验A、生活给水管道工作压力为0.35kpa,消防给水管道工作压力为0.6kpa。B、闭水试验100%进行。闭水试验在管道与检查井灌水浸泡24小时后进行,闭水试验水位为试验段上游管道内顶以上2m,

41、对渗水量的测定时间不少于30min。C、闭水试验用水:计划采用附近的自来水源,退水水路采用现况雨水管线。D、闭水试验外观检查以管身、接口无严重漏水渗水为合格,管道允许渗水量以市政给水管渠工程质量检验标准为准。E、给水管道闭水试验从上游往下游分段进行,采用带井试验的方式,闭水试验前,管道及检查井结构应检验合格,将试验段上、下游管口及各支线管口砌砖抹灰封堵,确保无漏水现象,并在下游管口装放水截门。 F、试验按下列程序进行: 注水浸泡12天闭水试验不少于30分钟计算试验渗水量检验合格管线勾通每公里管道每昼夜渗水量为: Q=48q1000/L Q每公里管道每昼夜的渗水量(m3/km.d) q闭水管道3

42、0分钟的渗水量(m3) L闭水管道长度(m) 当Q允许渗水量时,试验为合格.冲洗消毒(1) 管线联通并试压完毕后,立刻进行冲洗消毒。放水冲洗前与管理单位联系,共同商定放水时间、用水流量、用水量及取水化验时间等事宜。(2) 冲洗生活用水给水管道,放水完毕,管内存水24h以上再化验。(3) 生活饮用的给水管道在冲洗完毕后,如化验达不到要求标准,用漂白粉溶液注入管道内浸泡消毒,然后再冲洗,经水质部门检验合格后交付验收。勾头(1) 勾头前与管理单位联系,取得配合,确定勾头位置,施工安排。需要停水接管必须事先商定准确时间并严格执行。(2) 挖工作坑、集水坑,作好支撑、防护栏杆和标志灯,并配备优质水泵抽水

43、。(3) 勾头时,旧管中存水流入集水坑,随即排除。在新装闸门与旧管之间的各种管件必须经过消毒方可安装。附件安装附件安装前检查合格,具备出厂合格证及有关技术资料,安装前检查其压盖、螺栓是否有足够的调解余量。操作机械和传动装置是否动作灵活、指示准确,并清理干净。法兰端面保持水平,不得用强紧螺栓法来消除歪斜,且偏差不大于2mm。法兰连接要保持同轴,螺栓孔中心偏差不超过孔径的5%,并保证螺栓的自由穿入。螺栓使用相同的规格,安装方向一致,对称紧固,紧固的螺栓露出螺母。并注意井室管件安装一定要对准人孔,便于人员在地面操作。生活给水管道内壁用水泥砂浆衬里。蝶阀安装 按设计要求进行管件组装,阀门上、下通过法兰盘与短钢管连接,短钢管最小长度50cm,下游短钢管与球墨铸铁管采用柔口连接,上游短钢管与球墨铸铁管采用活箍连
