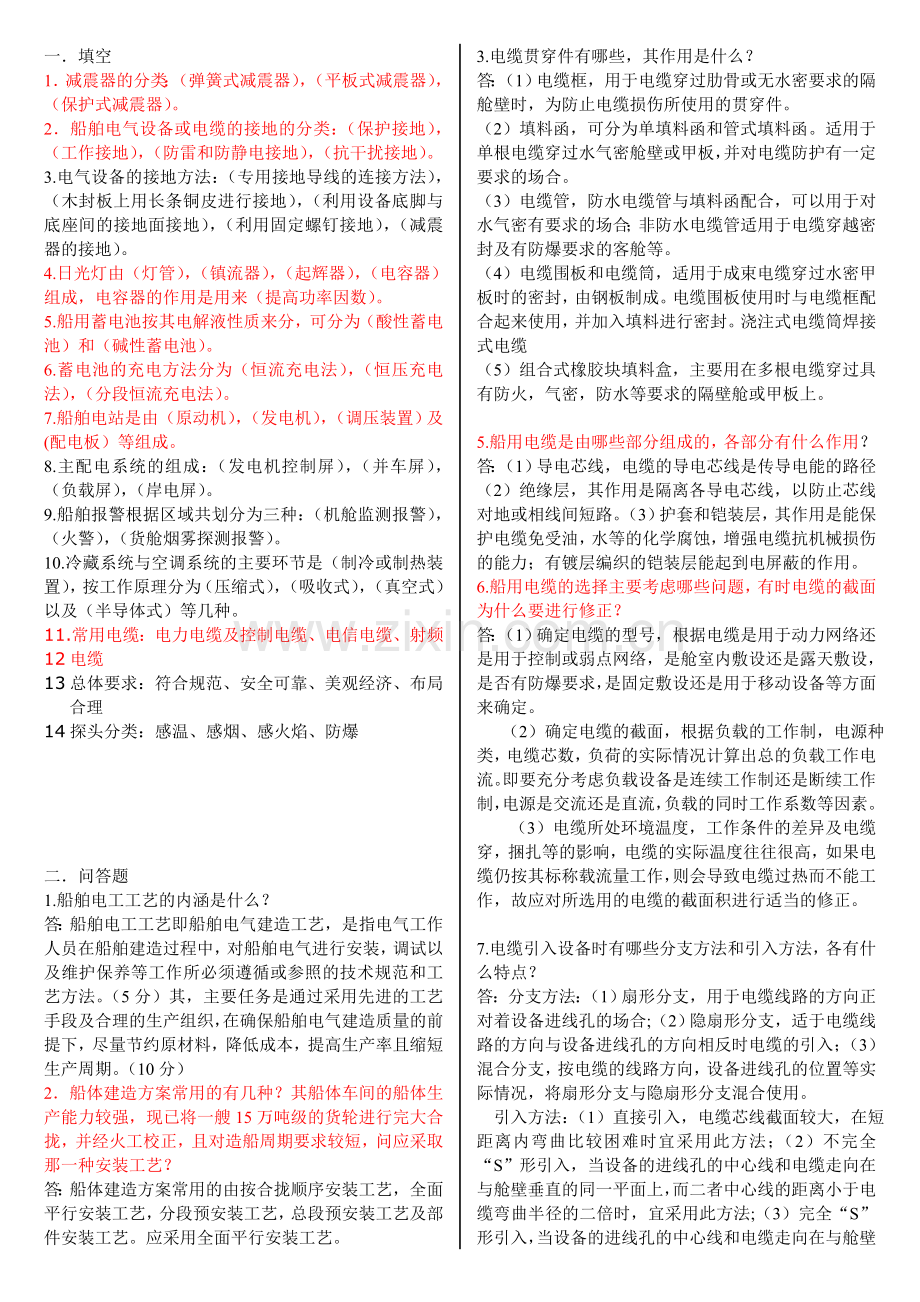

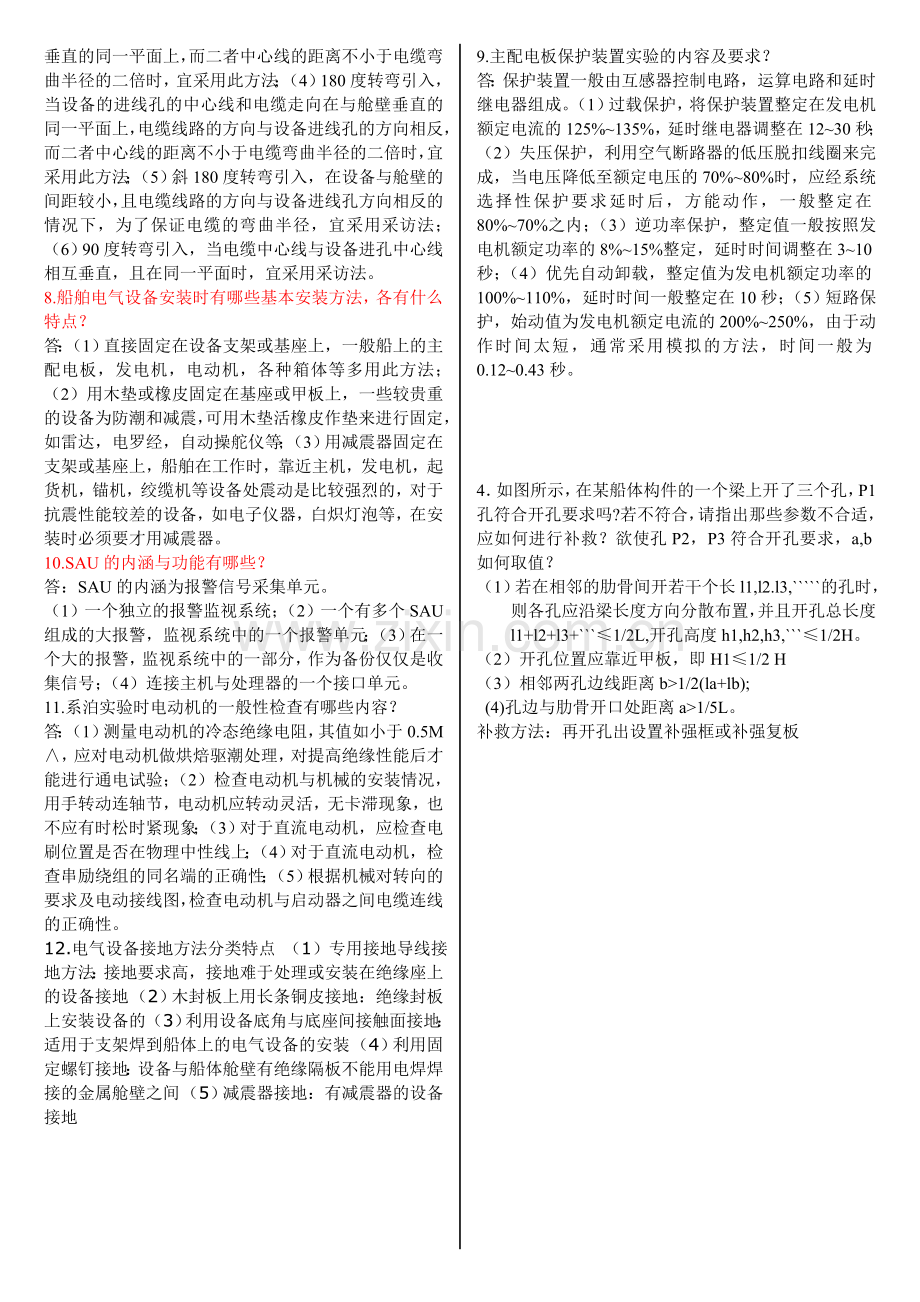

船舶电工工艺考试题.doc

一填空1减震器的分类：（弹簧式减震器），（平板式减震器），（保护式减震器）。2船舶电气设备或电缆的接地的分类：（保护接地），（工作接地），（防雷和防静电接地），（抗干扰接地）。3.电气设备的接地方法：（专用接地导线的连接方法），（木封板上用长条铜皮进行接地），（利用设备底脚与底座间的接地面接地），（利用固定螺钉接地），（减震器的接地）。4.日光灯由（灯管），（镇流器），（起辉器），（电容器）组成，电容器的作用是用来（提高功率因数）。5.船用蓄电池按其电解液性质来分，可分为（酸性蓄电池）和（碱性蓄电池）。6.蓄电池的充电方法分为（恒流充电法），（恒压充电法），（分段恒流充电法）。7.船舶电站是由（原动机），（发电机），（调压装置）及(配电板）等组成。8.主配电系统的组成：（发电机控制屏），（并车屏），（负载屏），（岸电屏）。9.船舶报警根据区域共划分为三种：（机舱监测报警），（火警），（货舱烟雾探测报警）。10.冷藏系统与空调系统的主要环节是（制冷或制热装置），按工作原理分为（压缩式），（吸收式），（真空式）以及（半导体式）等几种。11.常用电缆：电力电缆及控制电缆、电信电缆、射频12电缆 13总体要求：符合规范、安全可靠、美观经济、布局合理 14探头分类：感温、感烟、感火焰、防爆二问答题1.船舶电工工艺的内涵是什么？答：船舶电工工艺即船舶电气建造工艺，是指电气工作人员在船舶建造过程中，对船舶电气进行安装，调试以及维护保养等工作所必须遵循或参照的技术规范和工艺方法。（5分）其，主要任务是通过采用先进的工艺手段及合理的生产组织，在确保船舶电气建造质量的前提下，尽量节约原材料，降低成本，提高生产率且缩短生产周期。（10分）2船体建造方案常用的有几种？其船体车间的船体生产能力较强，现已将一艘15万吨级的货轮进行完大合拢，并经火工校正，且对造船周期要求较短，问应采取那一种安装工艺？答：船体建造方案常用的由按合拢顺序安装工艺，全面平行安装工艺，分段预安装工艺，总段预安装工艺及部件安装工艺。应采用全面平行安装工艺。3.电缆贯穿件有哪些，其作用是什么？答：（1）电缆框，用于电缆穿过肋骨或无水密要求的隔舱壁时，为防止电缆损伤所使用的贯穿件。（2）填料函，可分为单填料函和管式填料函。适用于单根电缆穿过水气密舱壁或甲板，并对电缆防护有一定要求的场合。（3）电缆管，防水电缆管与填料函配合，可以用于对水气密有要求的场合；非防水电缆管适用于电缆穿越密封及有防爆要求的客舱等。（4）电缆围板和电缆筒，适用于成束电缆穿过水密甲板时的密封，由钢板制成。电缆围板使用时与电缆框配合起来使用，并加入填料进行密封。浇注式电缆筒焊接式电缆（5）组合式橡胶块填料盒，主要用在多根电缆穿过具有防火，气密，防水等要求的隔壁舱或甲板上。5.船用电缆是由哪些部分组成的，各部分有什么作用？答：（1）导电芯线，电缆的导电芯线是传导电能的路径（2）绝缘层，其作用是隔离各导电芯线，以防止芯线对地或相线间短路。（3）护套和铠装层，其作用是能保护电缆免受油，水等的化学腐蚀，增强电缆抗机械损伤的能力；有镀层编织的铠装层能起到电屏蔽的作用。6.船用电缆的选择主要考虑哪些问题，有时电缆的截面为什么要进行修正？答：（1）确定电缆的型号，根据电缆是用于动力网络还是用于控制或弱点网络，是舱室内敷设还是露天敷设，是否有防爆要求，是固定敷设还是用于移动设备等方面来确定。 （2）确定电缆的截面，根据负载的工作制，电源种类，电缆芯数，负荷的实际情况计算出总的负载工作电流。即要充分考虑负载设备是连续工作制还是断续工作制，电源是交流还是直流，负载的同时工作系数等因素。（3）电缆所处环境温度，工作条件的差异及电缆穿，捆扎等的影响，电缆的实际温度往往很高，如果电缆仍按其标称载流量工作，则会导致电缆过热而不能工作，故应对所选用的电缆的截面积进行适当的修正。7.电缆引入设备时有哪些分支方法和引入方法，各有什么特点？答：分支方法：（1）扇形分支，用于电缆线路的方向正对着设备进线孔的场合;（2）隐扇形分支，适于电缆线路的方向与设备进线孔的方向相反时电缆的引入；（3）混合分支，按电缆的线路方向，设备进线孔的位置等实际情况，将扇形分支与隐扇形分支混合使用。 引入方法：（1）直接引入，电缆芯线截面较大，在短距离内弯曲比较困难时宜采用此方法；（2）不完全“S”形引入，当设备的进线孔的中心线和电缆走向在与舱壁垂直的同一平面上，而二者中心线的距离小于电缆弯曲半径的二倍时，宜采用此方法;（3）完全“S”形引入，当设备的进线孔的中心线和电缆走向在与舱壁垂直的同一平面上，而二者中心线的距离不小于电缆弯曲半径的二倍时，宜采用此方法；（4）180度转弯引入，当设备的进线孔的中心线和电缆走向在与舱壁垂直的同一平面上，电缆线路的方向与设备进线孔的方向相反，而二者中心线的距离不小于电缆弯曲半径的二倍时，宜采用此方法；（5）斜180度转弯引入，在设备与舱壁的间距较小，且电缆线路的方向与设备进线孔方向相反的情况下，为了保证电缆的弯曲半径，宜采用采访法；（6）90度转弯引入，当电缆中心线与设备进孔中心线相互垂直，且在同一平面时，宜采用采访法。8.船舶电气设备安装时有哪些基本安装方法，各有什么特点？答：（1）直接固定在设备支架或基座上，一般船上的主配电板，发电机，电动机，各种箱体等多用此方法；（2）用木垫或橡皮固定在基座或甲板上，一些较贵重的设备为防潮和减震，可用木垫活橡皮作垫来进行固定，如雷达，电罗经，自动操舵仪等；（3）用减震器固定在支架或基座上，船舶在工作时，靠近主机，发电机，起货机，锚机，绞缆机等设备处震动是比较强烈的，对于抗震性能较差的设备，如电子仪器，白炽灯泡等，在安装时必须要才用减震器。10.SAU的内涵与功能有哪些？答：SAU的内涵为报警信号采集单元。（1）一个独立的报警监视系统；（2）一个有多个SAU组成的大报警，监视系统中的一个报警单元；（3）在一个大的报警，监视系统中的一部分，作为备份仅仅是收集信号；（4）连接主机与处理器的一个接口单元。11.系泊实验时电动机的一般性检查有哪些内容？答：（1）测量电动机的冷态绝缘电阻，其值如小于0.5M，应对电动机做烘焙驱潮处理，对提高绝缘性能后才能进行通电试验；（2）检查电动机与机械的安装情况，用手转动连轴节，电动机应转动灵活，无卡滞现象，也不应有时松时紧现象；（3）对于直流电动机，应检查电刷位置是否在物理中性线上；（4）对于直流电动机，检查串励绕组的同名端的正确性；（5）根据机械对转向的要求及电动接线图，检查电动机与启动器之间电缆连线的正确性。12.电气设备接地方法分类特点 （1）专用接地导线接地方法：接地要求高，接地难于处理或安装在绝缘座上的设备接地 （2）木封板上用长条铜皮接地：绝缘封板上安装设备的 （3）利用设备底角与底座间接触面接地：适用于支架焊到船体上的电气设备的安装 （4）利用固定螺钉接地：设备与船体舱壁有绝缘隔板不能用电焊焊接的金属舱壁之间 （5）减震器接地：有减震器的设备接地9.主配电板保护装置实验的内容及要求？答：保护装置一般由互感器控制电路，运算电路和延时继电器组成。（1）过载保护，将保护装置整定在发电机额定电流的125%135%，延时继电器调整在1230秒；（2）失压保护，利用空气断路器的低压脱扣线圈来完成，当电压降低至额定电压的70%80%时，应经系统选择性保护要求延时后，方能动作，一般整定在80%70%之内；（3）逆功率保护，整定值一般按照发电机额定功率的8%15%整定，延时时间调整在310秒；（4）优先自动卸载，整定值为发电机额定功率的100%110%，延时时间一般整定在10秒；（5）短路保护，始动值为发电机额定电流的200%250%，由于动作时间太短，通常采用模拟的方法，时间一般为0.120.43秒。4如图所示，在某船体构件的一个梁上开了三个孔，P1孔符合开孔要求吗?若不符合，请指出那些参数不合适，应如何进行补救？欲使孔P2，P3符合开孔要求，a,b如何取值？（1）若在相邻的肋骨间开若干个长l1,l2.l3,的孔时，则各孔应沿梁长度方向分散布置，并且开孔总长度l1+l2+l3+1/2L,开孔高度h1,h2,h3,1/2H。（2）开孔位置应靠近甲板，即H11/2 H（3）相邻两孔边线距离b1/2(la+lb); (4)孔边与肋骨开口处距离a1/5L。补救方法：再开孔出设置补强框或补强复板
