建筑土建施工组织设计方案.doc

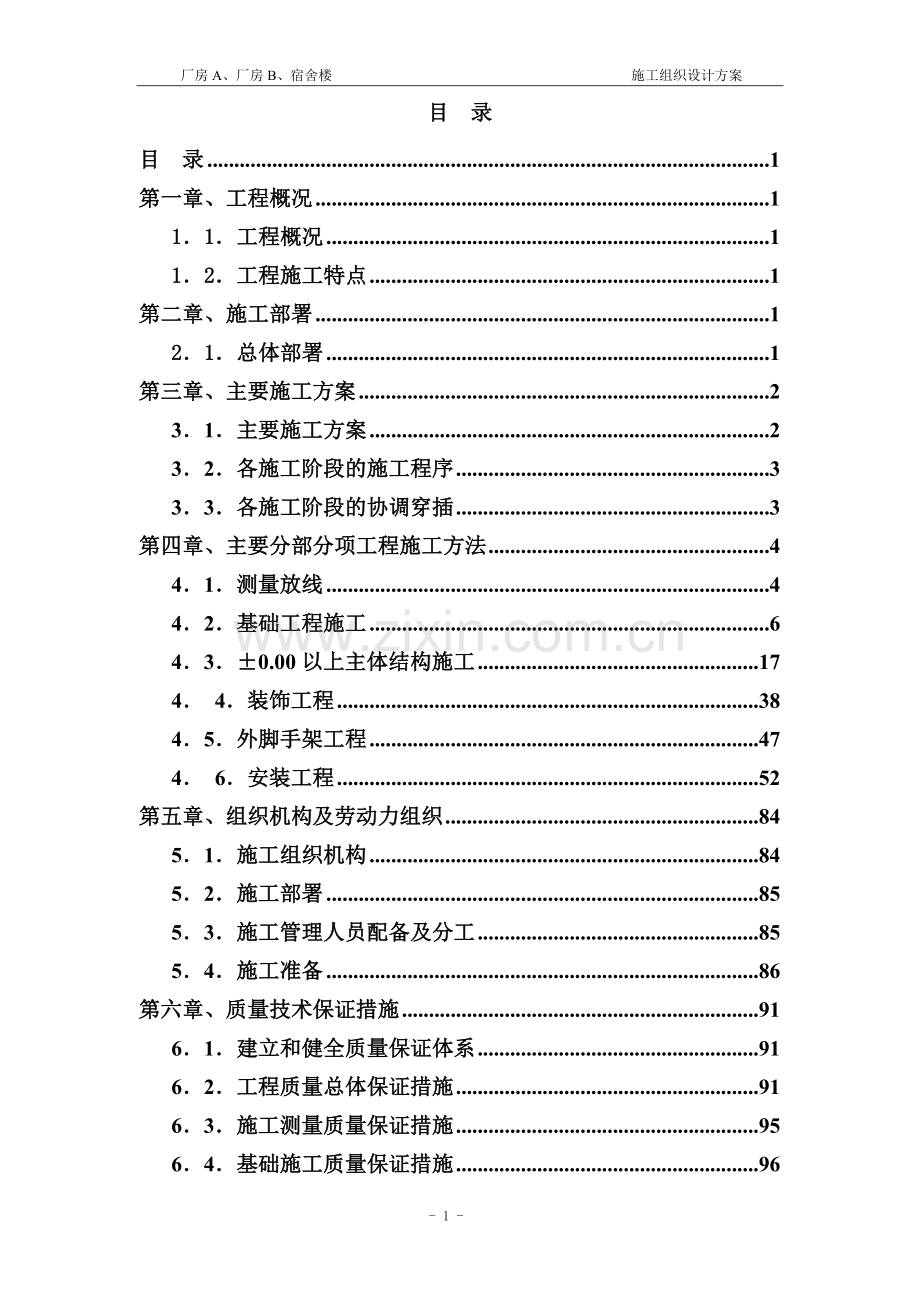

厂房A、厂房B、宿舍楼 施工组织设计方案目 录目 录1第一章、工程概况111工程概况112工程施工特点1第二章、施工部署121总体部署1第三章、主要施工方案231主要施工方案232各施工阶段的施工程序333各施工阶段的协调穿插3第四章、主要分部分项工程施工方法441测量放线442基础工程施工6430.00以上主体结构施工174 4装饰工程3845外脚手架工程474 6安装工程52第五章、组织机构及劳动力组织8451施工组织机构8452施工部署8553施工管理人员配备及分工8554施工准备86第六章、质量技术保证措施9161建立和健全质量保证体系9162工程质量总体保证措施9163施工测量质量保证措施9564基础施工质量保证措施9665钢筋工程施工质量保证措施9766模板工程施工质量保证措施9867砼工程施工质量保证措施9868砌体施工质量保证措施9969屋面防水施工质量保证措施99610装饰工程质量保证措施100第七章、安全生产与文明施工措施10271文明施工措施10272保证安全措施10573工程半成品和成品保护措施110第八章、施工进度计划及工期保证措施11281施工进度计划及保证措施112第九章、雨季施工措施11391雨季施工措施113第十章、施工平面布置图114101施工机械平面设置114102施工供水排水114103施工临时用电114104通讯设备114105场内外道路及场地硬化114- 111 -第二章、施工部署21总体部署211总体指导思想 严格按照公司的质量体系，工期、文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件与资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位的严格控制，以确保工程质量。同时严格按照施工规范、操作规程和有关文明施工、安全生产的要求施工，认真做技术安全交底和落实安全技术措施，强化安全检查和整改工作，以保证施工安全。尽力采用先进的施工机械和先进的施工方法，通过系统和科学的组织管理，达到确保工期的目标。212施工目标（1）、质量目标：分部分项工程合格率100%，达到合格工程标准。（2）、工期目标：以施工许可证开工日期为准，工期120天。（3）、安全生产目标：杜绝一切重大伤亡事故，轻伤事故频率控制在2以内。（4）、文明施工目标：做到工地场地清洁，施工有序，道路畅通，达到市级文明工地标准。213施工阶段的划分 根据本工程的特点，拟将整个划分为五个阶段：第一阶段为施工准备阶段，此阶段主要是搭设临建，做好场内外施工道路，安装施工用水、电，安排机械、材料、人员进场，定位放线等。 第二阶段是基础施工阶段，主要是桩基础施工，土方开挖、承台施工等，重点是控制好基础的施工质量。第三阶段是主体结构施工阶段，此阶段要求控制好轴线、标高垂直度，做到砼截面尺寸在允许偏差的范围内，表面平整无麻面、蜂窝、露筋现象，钢筋保护层达到设计要求，强度等级符合设计要求。第四阶段是装饰施工阶段，重点是控制内外墙面，楼板的装饰质量。协调好水电等专业的施工。第五阶段是水电、设备安装施工阶段，水电、设备安装与装饰施工穿插进行，重点是协调好水电等专业的施工第三章、主要施工方案主要施工方案在施工程序上，遵循“先地下、后地上”，“先土建、后设备”，“先主体、后围护”，“先结构、后装饰”的原理，实行“平面分段、立体分层”，“流水交叉、循序推进”的流水施工方法。各施工阶段的施工程序1基础施工工艺程序：测量定位放线打桩基础试桩承台基础（地下水池）土方开挖施工基础及地梁（池底及池壁）土方回填浇地坪砼20.00以上主体工程施工工艺程序测量放线首层柱钢筋制安及防雷连接隐蔽验收支柱模模板验收支梁、板模板浇柱墙砼模板验收梁、板钢筋制安及预埋管线隐蔽验收浇梁板砼养护重复首层工艺至顶层。3装饰工程施工工艺程序测量放线门窗框安装固定天面及墙面粗装修窗扇玻璃安装需精装修部位按图进行精装修。4安装工程施工工艺程序测量放线定出管位及走向电气线管道安装局部试压整体试压通电或通水调试。各施工阶段的协调穿插1结构施工阶段，电气、给排水预埋管穿插安装，暗埋部分管线穿插安装，两者互相配合，平行施工。2电气、给排水等安装工种及时跟上，与主体施工同步完成，以免影响施工进度。3框架结构施工到第三层即进行砌体施工，粗装修，水电安装等工种同步跟上交叉作业。4室内卫生间上下水管、暗线管、内配线、各类开关箱盒及插座安作工作随粗装修同步完成。5竖向管道内的风、水、气管安装工作应分段施工，满足土建装修工程分段施工需要。主要分部分项工程施工方法本工程的施工内容包括施工测量、基础工程、土方工程、模板工程、钢筋工程、砼工程、墙体砌筑工程、装饰工程、楼地面工程、给排水工程、电气照明工程等项目的施工，重点解决好钢筋砼施工、轴线施测竖向偏移的控制及沉降观测、基础工程及外墙的装饰工程等。现将各个分项工程的施工方法详述如下：1测量放线测量控制1、施工平面控制 根据复核后的坐标点及图纸计算的相对位置，布置好施工所需控制点，然后根据本工程的建筑结构设计特征，建立本建筑物的平面控制网。控制点采用主轴线控制局部的方法，把控制点设置成坐标控制网并计算出各点坐标，与甲方提供之坐标点闭合。轴线控制桩布置在建筑物外23m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。每次放线时，将J2经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出纵横向三条主控制线，然后依据主控轴线，用50m钢尺，按照施工图纸，分出各条轴线位置及墙柱梁位置。主控轴的容许测角误差6”,测距精度为1/1000，并考虑尺长、温差修正。2、施工中的细部放样及标高控制（1）、根据本工程首级控制点，作主楼细部放样控制。（2）、施工放线要求一次性投设完毕，为此施工层轴线的传递我们决定采用“吊线锤法”。“吊线锤法”是使用较重的线锤悬吊，以每层靠近建筑周边轴线点为准，直接向各施工层悬吊引测轴线的方法。此法经济、简易而直观。（3）、每次施工放线，在控制主轴线弹出后，再按工长要求，加设数条辅助控制线，用以控制一些不平行于轴线的梁、柱、墙，在放线的同时，用红油漆在控制线上画上红三角并注明控制线的编号，便于今后寻找。（4）、楼层标高控制，使用检测过的钢尺逐层向上传递，即用钢尺在底层+1.000m起始标高线竖直向上量到施工层，并据此标高在该施工层上划出+1.000m水平线，为保证标高传递的精度，各层的标高线应由各处起始标高线向上直接量取，当高差超过一整尺时，则在该层用水准仪精确地测设第二起始标高线，作为继续向上传递的依据。（5）、将水准仪架设在相应的施工层面上，检测由下向上传递的相应水平线上，误差应在5mm之内。在各层打平时，应后视两条水平线以作校核。（6）、在每次施工平台浇砼前，待平台上的大部分工人散去时，将水准仪架设在稳定的平台上，进行抄平工作，水平点用红油漆画在钢筋高出砼面0.5m处作为施工的依据。3、垂直度偏移的控制（1）、层间坚向测量偏差应控制在3mm之内，而建筑物全高（H）坚向测量偏差不应超过H3/10000。（2）、垂直度控制采用吊线锤法，把地面点向上传递到施工层，然后用经纬仪，根据传递的控制点，放出主轴线。以此作为施工的依据。4、高程控制根据勘测设计图纸上指定的水准点，用水准仪准确地将高程引测到施工现场附近便于使用不易破损的地方，建立高程控制网。用于监控水准点的位置应稳定不下沉，不变形。引测高程水准点，点与点之间形成一个水准闭合网，确保高程点准确。 高程控制：采用吊钢尺法，在外墙、边柱或楼梯间吊上钢尺，于施工层架设水准仪读数，把下面标高传到施工层。5、测量资料：本工程均有专用测量记录手薄及各种记录表格能保证各种原始资料的完整。内业外业资料齐全，施工中应认真注意收集整理，确保竣工时提交的资料数据准确无误。2建筑物的变形观测建筑物在自身重量、外力和施工、运营阶段中反复荷载影响下均会产生变形，变形包括沉降、位移、倾斜等，一旦变形超出了设计允许值，就会导致钢筋扭曲而影响结构。给今后的装修带来困难，重者还会危及建筑物安全施工和正常运营，所以必须对施工层的扭转进行观测，以提供数据，作为纠偏的依据。413、沉降观测1、沉降观测点的设置在0.000平面每个单体工作各设置820个观测点，均匀分布。其埋设办法：用长150mm的角钢，一端焊一铆钉头，另一端预埋入柱内，留出长约30mm，铆钉头向上。统一埋于首层柱高200mm处。2、沉降观测 主体结构施工阶段10d观测一次，装饰阶段30d一次，直至沉降稳定，沉降稳定标准：1年内沉降观测值相差不大于1mm。测量所需仪器和工具品 种规 格 型 号 数 量全站仪NTS-305R1台经纬仪J22台水平仪DSZ35台钢卷尺50m6把无线对讲机进口2部线锤大、中、小各一个42基础工程施工421预制砼管桩基础工程4211施工准备（1）、材料准备a、预应力高强砼管桩须采用省、市建委认定的砼预制构件一类厂家产品，其规格、质量必须符合设计要求和施工规范的规定，并应有出厂合格证明。b、接（驳）桩用的焊条，其牌号、性能必须符合设计要求和有关标准的规定，并应有出厂合格证明。一般宜用结422焊条。c、钢板或角钢的材质、规格应符合设计要求，且应有质保书或检验报告。宜采用低碳钢。（2）、技术准备a、熟悉工程地质资料、桩基施工平面图、桩基施工组织设计或方案。b、桩基的轴线和标高均应测定完毕，并经过检查办理了复核签证手续。c、施工时，应预先进行钎探，将探明打桩位置的石块、废铁等障碍物清除或采取其它处理措施。d、场地应辗压平整，其表土承载力应满足要求，保证桩机在移动时稳定垂直。雨季施工，必须采取有效的防雨措施。e、根据轴线放出桩位线，用短木桩或短钢筋打好定位桩，并用白灰做出标志，便于施打。f、正式施工前必须按设计要求先打试验桩，以确定桩长和贯入度并校验打桩设备、施工工艺及技术措施是否符合要求。4212施工工艺流程桩机就位测量放线校正垂直度打桩吊第一节桩 测量贯入度终桩送桩打桩焊接校正垂直度吊第二节桩4213各主要工序的施工方法及工艺要求（1）、施工前应将场地内的树根和石块及有影响的管线清除，确保桩位下的所有障碍物的清理。（2）、场地平整，据现场情况，为确保桩机行走稳定，场地用碎石回填使其表土承载力满足桩机移动时稳定垂直要求。（3）、根据轴线放线定出桩位位置，用短木桩或短钢筋打好定位桩，并进行复核验线办好签证手续。（4）、桩架应平稳地设在打桩部位，用钢缆拉牢。打桩机的安装，必须按有关的程序或说明书进行。（5）、打桩机就位时，应对准桩位，垂直稳固，确保在施工中不发生倾斜、移动。（6）、起吊管桩时，先拴好吊桩的钢丝绳及索具，然后用索具捆绑住桩的上端，起动机器起吊管桩，使桩尖对准桩位中心，缓缓放下插入土。插桩必须垂直，其垂直度偏差不得超过0.5%，在桩顶扣好桩帽，即可卸去索具。桩帽与桩周边应留510MM的间隙，锤与桩帽、桩帽与桩顶之间应有相应的弹性衬垫，一般采用麻袋、纸皮或木砧等衬垫材料，锤击压缩后的厚度以120150MM为宜，在锤击过程中，应经常检查及时更换。（7）、桩尖插入桩位后，先用锤低击一、二下，桩入土一定深度后，再调整桩的垂直度，用线锤或经纬仪纵横双向校正。（8）、对于场地内淤泥层很厚的部分桩位，应选用长度较长的管桩作为第一段配桩，桩尖插入桩位后，先用锤低落距轻压管桩，桩入土一定深度后，再调整桩的垂直，用线锤或经纬仪纵横双向校正，切不可高落距锤击，造成边桩带锤一次性沉入二层，给接桩及第二配桩施工带来困难。（9）、桩在入土前，应在桩架或桩身上设置尺寸标记，以便在施工中观测、记录。（10）、管桩施工过程中，桩锤、桩帽和桩身的中心线应重合，当桩身倾斜率超过0.8%时，应找出原因并设法纠正，当桩尖进入硬土层后，严禁用移动机架等强行回扳的方法纠偏。打桩宜重锤低击，应控制好锤高。（11）、接（驳）桩：a、在桩长度不够的情况下，采用焊接接桩，焊接接桩的预埋铁件表面应清洁；上下节之间的间隙应用铁片垫密焊牢；焊接时，应采取措施，一般对称焊接，以减少变形，焊缝应连续、饱满。接桩方法和要求按设计采用。b、接桩一般在距地面1m左右时进行，上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于1桩长。c、接桩时应保证桩接头的焊接质量，在焊接完成后应自然冷却10min后方能施打。d、对于场地内淤泥层很厚（10米）的桩，造成连桩带锤一次性沉入土层时，第二配桩接桩之前，要开挖出所埋桩头，使桩头出露1米，然后再接桩，以保证接桩质量。（12）、计要求送桩时，“送桩（工具）”的中心线应与桩身吻合一致方能进行送桩。（13）、当桩的打入深度和贯入度达到设计要求时，应根据地质资料核对桩尖入土处的地质情况即可进行控制。一般以要求最后三次十锤的平均贯入度不大于设计规定，并且三次十锤的贯入度不能递增。符合设计要求后，方可收锤，移动桩机。（14）、打桩时应由专职记录员做好施工记录。开始打桩时，应记录每沉落1m所需的锤击次数并记录桩锤下落的平均高度；当下沉接近设计标高和贯入度要求时，应在一定的落锤高度下，以每落锤10击为一阵击阶段，测量其贯入度并登记入表。422桩承台施工（1）、人工开挖桩承台土方至设计标高，开挖放坡1：0.5。（2）、砍桩头：用电动锯方法将超高部分桩头锯掉, 桩头比垫层面高出100mm。（3）、桩芯灌钢筋砼：按图纸要求插入420钢筋，留出1000mm钢筋作为桩与承台的搭接钢筋，桩空用3mm钢板封堵,灌桩芯砼。（4）、浇基础垫屋。（5）、装基础模板：用胶合板装模或砌砖240mm，作为基础侧模板。（6）、绑扎桩承台钢筋：钢筋在钢筋厂加工好运至现场绑扎，绑扎时注意钢筋间距，垫好钢筋保护层块。（7）、验收合格后浇承台砼。423基础施工4231土方开挖（1）、场内排水 土方开工前，作好临时排水系统，过路面水沟用管桩排水，以免遭受水害，妨碍施工，影响工程质量。沿场区周边围墙内挖一条400（宽）300（深）mm通长排水沟。排水坡度I=0.0020.003，纵向每3040m或转角处设一集水井。过路面水沟用管桩排水，场内设三级沉淀池。（2）、承台土方开挖本工程基坑开挖采用自然放坡开挖，坡度1：0.67，基坑土方开挖采用反铲挖掘机进行开挖，自卸汽车可直接驶至基坑边，挖掘机可即挖土即装车运走。挖出土方集中至场外1.5km土场集中堆放，以免影响其他工序施工，基坑回填时再从该处取土回填。为避免对持力层土壤的扰动及基坑暴露时间过长，机械挖土須挖至设计标高+30cm处，待验槽合格后再修平至设计标高，并随即做100厚C10素砼垫层。（3）、挖土施工技术措施a、应对施工现场地上障碍物进行全面调查，并制定排障计划和处理方案。b、建筑物的定位桩需经检验核准后方可施工。c、施工机械易碰压测桩，因此开挖范围内所有的轴线桩和水准点都要引出施工机械活动区域以外，并设置钢筋支架予以保护。d、土方的开挖：采用反铲挖掘机开挖。在开挖过程中，由测量放线人员随时进行配合，用水准仪进行标高的控制。当开挖至持力层时，应及时通知有关单位人员进行验槽，若施工过程中发现情况异常或实际地质情况与地质勘察报告不符时，应及时通知有关人员研究解决。为避免对持力层土壤的扰动及基坑暴露时间过长，机械挖土挖至设计标高+30cm处，待验槽合格后再进行人工修平至设计标高。若局部出现超挖，经业主及监理同意后可采用回填C10素砼或用砂石料填补夯实等其他的处理措施。e、基坑清理、平整：待基坑验槽合格的，要集中人力对基坑浮土进行清理，为垫层施工提供工作面。f、土方运输：开挖的土方应用自卸汽车及时运至业主指定的弃土地点，石方在运输过程中。即挖即运，且装车不要过满，以防止土石方在运输过程中散落。g、排水沟、集水井设置：基础施工其间，为争取施工时有较干燥的工作环境，保证施工质量，采用表面截水和坑内排水的方法。除在场区周边围墙内侧用砖砌通长排水沟外，雨季施工时，为防止施工期间雨水等的影响，尚应在基坑内四周设环形封闭排水沟，内设一至二个集水井，承台基础施工期间，用潜水泵将坑内积水排出坑外，并利用场区四周排水沟将积水排走。4232垫层施工 当开挖至持力层时，应及时由业主、监理、设计代表和我公司质检人员进行验槽，确认地基承载力达到设计要求后，人工收拾并清底完毕，方可进行垫层施工。若不能满足设计要求，必须按设计及业主、监理要求进行处理，直到符合设计所规定的承载力能力，验收工作要作好相应的记录。垫层为100厚C10素砼，所用的材料必须符合国家相应的材料验收规范。4233模板工程（1）、承台模板 基坑土方开挖至验槽后，应及时平整基坑底土面，浇注砼垫层，然后安装承台或基础梁模板。承台底模采用垫层素砼，侧模板则采用18mm厚木夹板，外加二层8080木枋，侧模板用斜撑在坡面上的木桩撑牢，斜撑间距600。（2）、基础梁模板 根据本工程的施工自然条件，基础梁模板采用两种形式。a、原土面在基础底以上 基础梁土方开挖后，即及时平整基坑底土面，浇注砼垫层，作为基础梁的底模板。基础梁侧模板则采用18mm厚木夹板，外加二层8080木枋，侧模板用斜撑在坡面上的木桩撑牢，斜撑间距600。考虑泵送砼的压力较大，基础梁侧模间要加设对拉螺栓拉结固定。b、原土面在基础梁底以下 对于原土面在基础梁底以下的情况，基础梁底模及侧模板均采用模板，梁底下采用木架支顶系统。木板采用18mm厚木夹板，外加8080木枋，侧模板用斜撑在坡面上的木枋撑牢，斜撑间距600。考虑泵送砼的压力较大，基础梁侧模间要加设对拉螺栓拉结固定，600，见下图。4234钢筋工程 在施工现场设钢筋加工场，设立原材料及成品钢筋堆放场配备钢筋切断机、弯曲机、电焊机、对焊机等机械设备，负责钢筋成品加工。 各种成品钢筋必须严格做到按规格分别挂牌堆放整齐。基础的钢筋保护层厚度为35mm。（1）、钢筋加工制作a、钢筋原材料进场：钢筋加工场保管员负责钢筋进场的验收和管理，钢筋进场后，钢筋加工场保管员核对钢材出厂标识、材质证明，并进行外观检查，无误后卸车。b、钢筋调直：当钢筋原材为盘圆时，钢筋須经过调直后才可使用，参见钢筋调直切断机操作规程c、编制配料单：编制配料单即钢筋加工分析，对图纸中钢筋分批编制钢筋配料单。d、制作料牌：料牌的作用是方便加工，同时挂在成型钢筋上使这便于辨认，防止混淆。依据钢筋配料单，在料牌上应写有工号（段）名称，料单编号，钢筋规格、根数、下料长度、形状尺寸等，如果同一种钢筋数量很多，则分成几捆，注明每捆数量和共几捆。料牌应用料单严格核对，必须做到准确无误，以免错误返工。加工后的钢筋每捆不少于二个料牌，主牌、副牌各一个。料牌抄好后，由质检发料员进行料牌同料单的严格核对，检查无误后主牌交班组参照制作，副牌待钢筋加工完毕后经检查合格挂在钢筋捆上。e、运筹下料切断：运筹下料即根据运筹法原理，合理搭配使用原材料（包括以前的余料），使钢筋损耗量降至最低点，下料切断时尺寸度量必须准确，误差在允许的范围内。当某种钢筋数量较多时，为防止积累误差的出现，每加工20根复核一次。使用切断机必须遵循钢筋切断机操作规程。已下料的钢筋挂上主料牌，随钢筋进入下一工序，钢筋切断后的余料要归类摆放，作记录挂标牌，以备再次充分利用。f、弯曲成型：在钢筋弯曲机上进行弯曲成型，工人必须熟练掌握机器性能，熟悉该机器弯曲时的度量差，每一编号的钢筋首根钢筋弯曲后必须检查校正，合格后才能批量加工该编号的钢筋。钢筋弯曲时选用适当的弯曲机心轴直径，钢筋加工遵循国家规范，其最小弯心直径，级钢为2.5d、II级钢为4d，弯钩增加长度按设计要求采用。弯曲后的钢筋尺寸误差必须在允许范围内，当弯曲弧形钢筋时，应分多次试弯，不得超弯后再回弯，以免损坏机器或伤人。钢筋在弯曲过程中若发生脆断，则继续随机加工三根，如果全部出现脆断，则本批钢筋悬挂“待验证”标识牌，并取样送质检站复验，并做好相关记录以便进一步处理。弯曲操作参见钢筋弯曲机操作规程。自检挂牌扎捆成型的钢筋要对照钢筋料表，检查成型尺寸和钢筋根数，合格后要扎成捆，挂上副牌。这样每捆钢筋就有主、副共二个料牌。42341钢筋现场绑扎（1）、准备工作* 核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符，如有错漏，应纠正增补。* 准备绑扎用的铁丝、绑扎工具（如钢筋钩、带板口的小撬棍）、绑扎架等。 * 钢筋绑扎用的铁丝，可采用2022号铁丝，其中22号只用于绑扎直径12mm以下钢筋。因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。* 准备控制砼保护层用的水泥砂浆垫块、塑料垫块。* 水泥砂浆垫块的厚度，应等于保护层厚度，垫块的平面尺寸。* 保护层厚度大于20mm时为50mm50mm。当在垂直方向使用垫块时，可在垫块中埋入20号铁丝或使用塑料垫块。* 划出钢筋位置线：基础的钢筋，在两向各取出一根钢筋划点或在垫层上划线。* 绑扎接头的搭接长度Ld，应符合设计要求，在搭接长度内应绑扎三点。* 绑扎形式复杂的结构部位时，应先研究钢筋穿插部位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。（2）、基础钢筋绑扎a、钢筋网的绑扎：四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋和钢筋网，则須将全部钢筋相交点扎牢；绑扎时注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。b、基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或砼撑脚，保证钢筋位置正确。c、钢筋撑脚每隔1m放置一个，其直径选用：当板厚小于20cm时为8mm。d、钢筋的弯钩应朝上，不要倒在一边，但双层的钢筋网的上层钢筋弯钩应朝下。（3）、质量检查 钢筋绑扎完毕后，应检查下列方面：a、根据设计图纸检查钢筋有钢号、直径、根数、间距是否正确，特别是要注意检查负筋的位置。b、检查钢筋接头的位置及搭接长度是否符合规定。c、检查砼保护层是否符合要求。d、检查钢筋绑扎是否牢固，有无松动变形现象。e、钢筋表面不允许有油漆、漆污和颗粒（片状）铁锈。f、钢筋的位置允许偏差不得大于规范要求。g、检查柱头插筋的位于是否正确，固定是否牢固。4235砼工程（1）、砼浇筑顺序 基础砼施工时，应依照施工流向进行浇筑。（2）、砼浇筑方法和质量要求、浇筑方法a、基坑挖至接近基底标高后，原素土夯实。b、基坑开挖达到设计标高后，原素土夯实。c、用3：7砂石找平超挖部分（或根据设计要求），并找平至设计标高。d、C10素砼垫层浇筑。e、承台及地梁模板安装、钢筋绑扎。f、分区按施工流向浇筑承台及地梁砼至设计标高。g、砼养护。、砼的选用和运输 承台砼采用商品砼浇捣，为满足泵送要求，砼塌落度应为140mm160mm。、砼的浇筑 承台砼应分层浇筑，薄层控制在300400mm之内，且控制浇筑使其均匀上升，避免出现过大的高差。下料采用砼输送泵输送至使用位置。 在浇筑时，为了便于振捣密实，在确保上下层砼的时间间隔不超过砼的初凝时间前提下，加强砼的振捣，同时在砼浇捣过程中，就地实测砼的塌落度和浇筑的温度，并按规范要求留置砼试块。、砼的振捣 承台砼的振捣，采用插入式和平板式振动器振实。振捣时，应符合下列要求：a、插入式振动器每次移动间距不应超过振动器作用半径的1.5倍；与侧模应保持510cm；每一处振动完毕后边振动边徐徐提出振动棒；应避免振动棒碰撞模板、钢筋及其他埋件。b、表面振动器的移位距离，应以使振动器平板能覆盖已振实部分10cm左右。c、对每一振动部位，必须振动到该部位砼密实为止。密实的标志是砼停止下沉，不再冒气泡，表面呈现平坦、泛浆。、砼泌水处理在承台砼的施工过程中由于会产生上涌的泌水和浮浆，因此在砼垫层的施工时，预先做出2cm的坡度，使泌水能通过垫层的坡度外留出侧模板，部分来不及排除的泌水随着砼浇筑向前推进至边模时由模板下部的预留孔排至坑外。、砼的表面处理当砼浇筑至设计标高时，对其表面出现的浮浆应及时刮尺刮平，以闭合收水裂缝，同时加强养护。、砼的养护在砼表面覆盖一层塑料薄膜，利用砼的水灰比蒸发水达到养护的目的，并起到保温的工效。当砼浇筑5天后，砼处于降温状态时，可揭去薄膜，专人浇水养护。4236土方回填（1）、填方前，应对填方基底和已完隐蔽工程进行检查和中间验收，并作好记录，并在基础达到规定强度后方可进行，回填土应采取四周同时对称下料回填。（2）、原粘土分层（夯）回填，必要时视情况用石粉回填。4237地下结构施工1、土方开挖 （1）、桩承台范围内人工开挖，桩承台范围外挖机开挖。（2）、挖机挖土方，挖至接近设计标高时，留30cm及桩承台位人工开挖、平整、清理，开挖时四周留排水沟，设集水井排水。（3）、土方运输：开挖的土方应用自卸汽车及时运至业主指定的弃土地点，石方在运输过程中。即挖即运，且装车不要过满，以防止土石方在运输过程中散落。2、地下水池及泵房底板垫层（1）、桩承台浇灌垫层后，砌240mm砖墙作桩承台侧模。（2）、桩承台侧模外基坑回填石粉至地下室底板底标高，冲水振实，人工平整，地基验收合格后浇C10垫层。3、地下水池及泵房底板防水层施工（1）、地下水池及泵房底板垫层浇完后，铺20mm厚水泥砂浆找平层。（2）、水泥砂浆找平层吹干，即涂环保聚氨脂涂料一道，待第一道干后涂第二道，直到涂环保聚氨脂涂料达2mm厚。（3）、环保聚氨脂防水层吹干后，在环保聚氨脂防水层上铺20mm厚水泥砂浆找平层。4、地下水池及泵房底板钢筋砼施工（1）、地下水池及泵房底板钢筋绑扎、先进行地下室底板内承台钢筋绑扎，基础的钢筋网双向弯曲受力，基底短边钢筋应放置在长边钢筋的上面。四周两行钢筋交叉每点扎牢，中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋、必须将全部钢筋交点扎牢，注意相邻绑扎点的铁丝扣要成八字形绑扎，以免网片变形。、地下室底板钢筋绑扎，基础底板为双排钢筋，底板上下层钢筋加马凳22、15001500梅花形布置,以保证上下层之间的距离和钢筋位置的正确。钢筋绑扎接头采用单面电弧焊，焊接长度12d。钢筋保护层控制在50mm。（2）地下室底板浇砼施工缝的留设地下室底板不留施工缝，施工缝留在地下室砼剪刀墙500mm处，施工缝加3mm厚钢止水带。地下室底板砼采用P6防渗砼，砼泵泵送砼入仓，砼振捣采用插入式振动器，振动器振点离基础模板不得小于100mm，振动棒插入长度为棒长度的1.25倍，振动点间隔300mm，采用交错式，快插慢拔，每个插入点振动时间2030秒，直至砼表面出现浮浆、无气泡逸出为准。砼面随捣随抹平。5、地下室剪刀墙的施工（1）、地下室剪刀墙钢筋绑扎a、剪刀墙的钢筋网绑扎两行钢筋交叉每点扎牢，中间部分每隔一根相互成梅花式扎牢，双向主筋的钢筋、必须将全部钢筋交点扎牢，注意相邻绑扎点的铁丝扣要成八字形绑扎，以免网片变形。b、在两层钢筋之间，应设置撑铁以固定钢筋的间距，。撑铁直径6，间距约为400*400。（2）、地下室剪刀墙模板安装a、剪刀墙模板用18mm夹板，夹板外竖压80*80木枋400，木枋外横向压48钢管，钢管用12穿墙螺丝拉固，螺丝间隔500。（3）、地下水池及泵房剪刀墙浇砼a、地下水池及泵房剪刀墙高度超过近3m，分为二段浇砼，上一段的砼在下一段的砼初凝前浇筑，以避免出现施工缝。剪力墙每段高度内的砼宜分层浇筑，每层厚度300500mm，不能一次浇至顶，每层往二个方向分阶梯形状浇筑，直至浇至分段高度。b、剪力墙的振捣采用插入式振动器，柱子砼在四个角插入振捣，振动时间2030秒，剪力墙砼振动器采用平行式插入分层浇筑插入下层50100 mm，振点间隔300 mm，振动时间2030秒，直至砼表面出现浮浆，无气泡出现为准。c、在浇砼前，先在施工缝处铺50mm厚的水泥砂浆一层，其配合比与砼内的砂浆成分相同6、水泵房顶板施工（1）、模板支撑系统安装a、采用门式架支模，支顶应垂直，上、下层支顶应在同一竖向中心线上，而且要确保门式架间在竖向与水平向的稳定。门式架支座垫木枋。b、门式架与龙骨的排列和间距：门式架之间间距915，两排门式架之间距1415。c、通线调节门式架高度，将主龙骨找平。d、铺板时可从一侧开始铺，每两块板间的边肋上，用销子连接，拼缝小于100mm时，可用木板代替。e、楼面模板铺完后，应检查门式架是否牢固，然后将楼面清扫干净。f、外排栅与楼面模板同步搭设。（2）、钢筋工程梁、板、柱的钢筋现场制作，现场安装。绑扎前必须认真按图核对钢筋的钢号、直径、形状、尺寸、数量是否与配料单和加工牌相符，检查无误后方可绑扎。现场应先预制梁、板、柱的砼垫块并按分类规格堆放，要求梁每1米距离设置一垫块，板每平方米设置一垫块，以确保楼板面层钢筋位置。梁、板钢筋采用搭接接头，搭接口应错开50%。可用杠杆法及手动葫芦等安装梁的钢筋，入模前，必须认真复核准确。梁及板的底层钢筋就位后，即时插入预埋管线安装，再绑扎面层钢筋。（3）、砼工程a、梁、板结构的砼浇筑，在浇筑前在板的四周弹出板厚平水线，并钉上标记，在板跨中每距1500mm焊接平水标志筋，并在钢筋端头油上红漆，作为衡量板厚和平水标尺，为避免产生施工的冷缝，砼应连续浇注，中途停歇一般控制不超过砼的初凝时间，超过时间视为施工缝。楼板砼采用平板震捣器捣实，随打随压光，当混凝土面收水后再进行二次压光，以减少裂缝的产生。砼浇筑方向一般平行次梁方向推进，本工程每次每台输送泵的砼浇筑量约20M3/h，计划连续进行，不留设施工缝。为保证砼的密实，梁浇筑采用震动捧震捣时，间距应控制在500mm左右，插入时间控制在10s，以表面翻浆冒届气泡为宜。b、砼振捣要求：砼捣固除楼板采用平板式振动器外，其余结构均采用插入式振动器。每一振点的振捣时间，应使砼表面呈现浮浆和不再沉落，插入式振捣器的移动间距不宜大于其作用半径的1.5倍。振捣器与模板的距离，不应大于其作用半径的0.5倍，并避免碰撞钢筋、模板等，注意要快插慢拔，不漏点。平板振动器移动间距应保证振动器平板能覆盖已振实部分的边缘。7、水泵房外墙砼防水层（1）、水泵房外墙垫层浇完后，铺20mm厚水泥砂浆找平层。（2）、水泥砂浆找平层吹干，即涂环保聚氨脂涂料一道，待第一道干后涂第二道，直到涂环保聚氨脂涂料达2mm厚。（3）、环保聚氨脂防水层吹干后，在环保聚氨脂防水层上铺20mm厚水泥砂浆结合层。430.00以上主体结构施工431模板工程4311、模板制作柱模板制作：计划采用建筑胶合板制作柱板，配8080木枋，用14500圆钢螺丝钻孔夹固（见图1）另加斜支撑和水平支撑吊线校正垂直度后支牢。 4312模板安装工艺流程（1）、安装柱模板工艺流程：弹柱位置线抹找平层作定位墩安装柱模板安柱箍安拉杆或斜撑办预检。（2）、安装梁模板工艺流程：弹线支立柱调整标高安装梁底模绑梁钢筋安装侧模办预检（3）、安装楼板模板工艺流程：地面夯实支立柱安大小龙骨铺模板校正标高加立杆的水平拉杆办预检。4313梁板模板支撑系统（1）、普通楼层梁板模板支撑系统a、普通楼层梁板模板支撑系统采用钢门架支撑，门架之间间距915，两排门架之间距1415。门架上、下加顶托，支顶应垂直，上、下层支顶应在同一竖向中心线上，而且要确保门式架间在竖向与水平向的稳定。门架间采用剪刀撑连接，顶层中间、底各设一度48水平钢管，两端顶紧柱子，纵横水平连结。b、底层梁板模板支撑系统从-0.03（厂房A及厂房B首层地面采用结构地板）米开始搭设，宿舍楼基底为原土夯实，用角石(石渣含量30%）回填夯实，按设计图纸要求浇捣C20砼120厚，门架底托支撑在地骨上面。楼层梁板模板支撑系统详见下图（2）、厂房楼层梁板6米模板支撑系统a、由于从-0.03（建议建设方首层地面采用结构地板）米开始支模，楼层高达6米, 模板支撑系统底座垫18mm夹板，采用钢门架支撑,采用48钢管加固,纵横方向各加固四层, 并与柱连接，钢管与钢门架之间用钢扣件连接。见下图：b、厂房楼层梁板6米模板支撑系统稳定验算本支顶采用482mm的钢门式脚手架，架宽1200mm，排距850mm100mm，脚手架的稳定验算：（按单根立杆计算）。计算依据为中国建筑出版社建筑施工安全技术手册。上部荷载N1：回转半径i=1/4D2+d2=1/4482+412=14.85mm。长细比：=h/i=2400/14.85=161.6200查表得：=0.265m操作层处水平杆对立杆偏心传力产生的附加应力，m=55N/mm2；KA与立杆载面有关的调整系数，KA=0.85；KH高度调整系数，KH=1/（1+H/100）=1/1+（1+4.65/100）=1/（1+0.95）=0.49；（见附图1、2）钢管抗压强度：f=205N/mm2；枋木自重：0.6912KN/m；梁板模自重：0.6912+1.2(1.2-0.3)0.01810=0.89KN/m；钢筋砼荷载：1.2(0.30.7+1.20.08) 25=9.2kN/m泵送荷载：1.21.41.681 kN/m施工荷载：1.01.21.41.68kN/m单杆荷载：N（0.69120.899.21.681.68）0.851.43.01kA、 单立杆毛载面面积：1 （D/2）2=3.14（48/2）21451.5mm2稳定验算：/A1m3.01/（0.2651451.5）5568.5/m
