变送器的安装及校验.docx

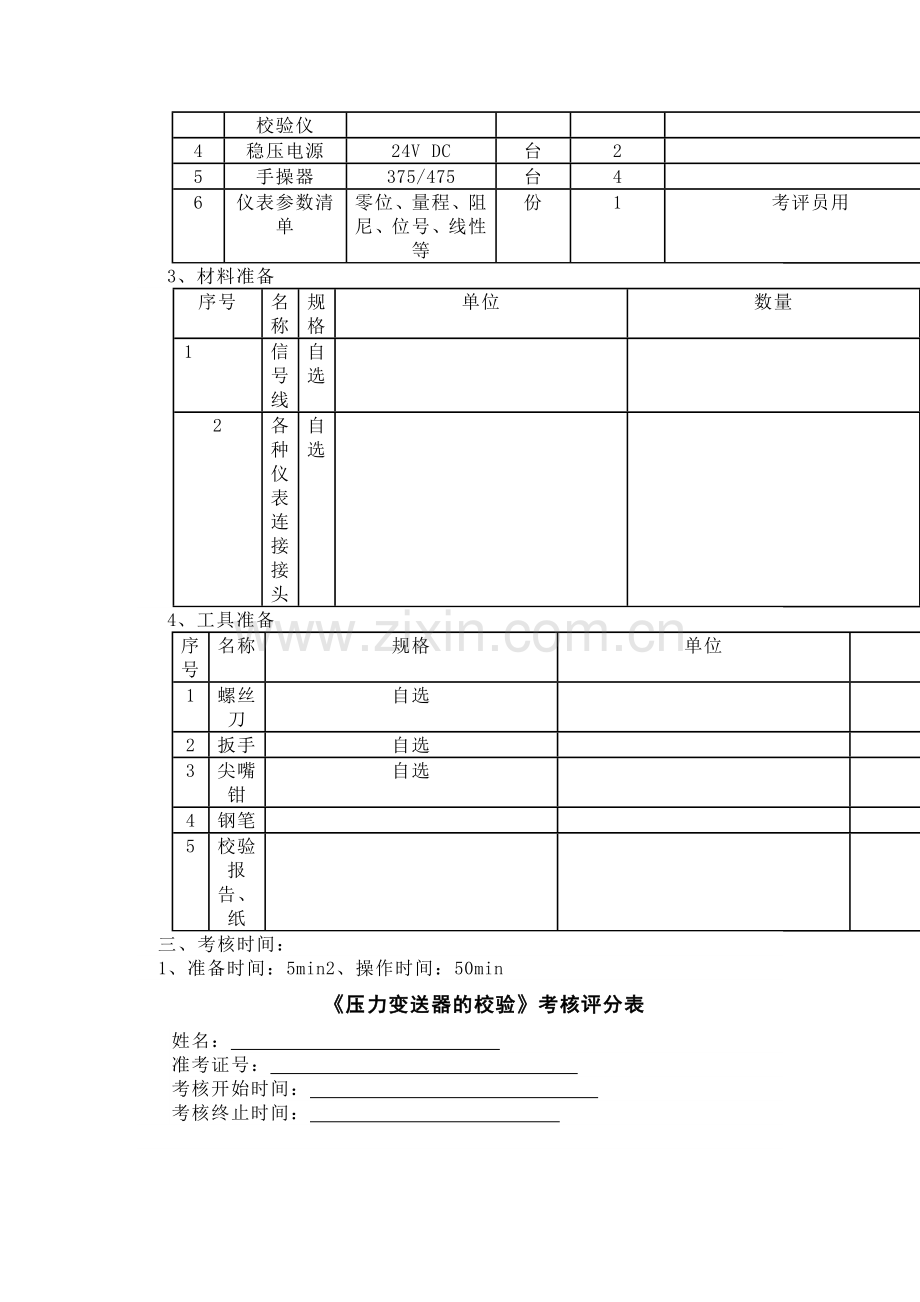

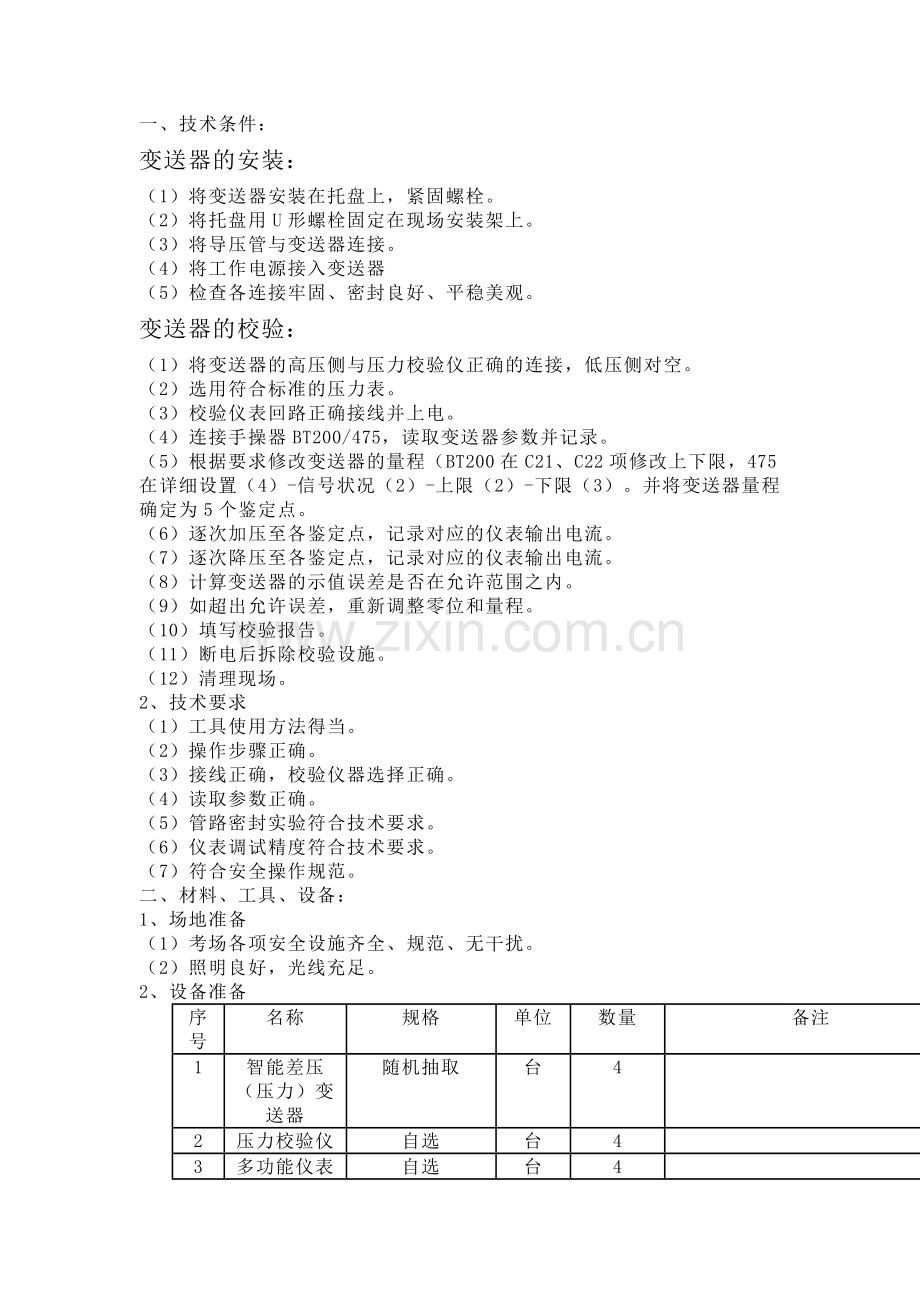

一、技术条件：变送器的安装：（1）将变送器安装在托盘上，紧固螺栓。（2）将托盘用U形螺栓固定在现场安装架上。（3）将导压管与变送器连接。（4）将工作电源接入变送器（5）检查各连接牢固、密封良好、平稳美观。变送器的校验：（1）将变送器的高压侧与压力校验仪正确的连接，低压侧对空。（2）选用符合标准的压力表。（3）校验仪表回路正确接线并上电。（4）连接手操器BT200/475，读取变送器参数并记录。（5）根据要求修改变送器的量程（BT200在C21、C22项修改上下限，475在详细设置（4）-信号状况（2）-上限（2）-下限（3）。并将变送器量程确定为5个鉴定点。（6）逐次加压至各鉴定点，记录对应的仪表输出电流。（7）逐次降压至各鉴定点，记录对应的仪表输出电流。（8）计算变送器的示值误差是否在允许范围之内。（9）如超出允许误差，重新调整零位和量程。（10）填写校验报告。（11）断电后拆除校验设施。（12）清理现场。2、技术要求（1）工具使用方法得当。（2）操作步骤正确。（3）接线正确，校验仪器选择正确。（4）读取参数正确。（5）管路密封实验符合技术要求。（6）仪表调试精度符合技术要求。（7）符合安全操作规范。二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。（2）照明良好，光线充足。2、设备准备序号名称规格单位数量备注1智能差压（压力）变送器随机抽取台4 2压力校验仪自选台4 3多功能仪表校验仪自选台4 4稳压电源24V DC台2 5手操器375/475台4 6仪表参数清单零位、量程、阻尼、位号、线性等份1考评员用3、材料准备序号名称规格单位数量备注1 信号线自选 2各种仪表连接接头自选 4、工具准备序号名称规格单位数量备注1螺丝刀自选 2扳手自选 3尖嘴钳自选 4钢笔 自备5校验报告、纸 三、考核时间：1、准备时间：5min2、操作时间：50min压力变送器的校验考核评分表姓名：准考证号：考核开始时间：考核终止时间： 序号考核内容考核要点配分评分标准检测结果扣分得分备注1准备工作穿戴劳保用品3未穿戴整齐扣3分 工具、用具准备2工具选择不正确扣2分 2校验操作画出变送器回路接线6画图不正确扣6分 3正确选用标准表6选择错误扣6分 4变送器校验回路接线12测量回路接线错误扣10分 输出回路接线错误扣10分 5最大允许误差计算6计算错误扣6分 6变送器量程校验18零点检验不正确扣6分 上行程校验不正确扣6分 下行程校验不正确扣6分 7变送器校验记录填写42变送器位号、测量范围、型号等一栏填写错误扣6分 标准仪器型号、规格、编号等一栏填写错误扣6分 输入值填写错误扣6分 8调节阀气源故障检查处理15输出值填写错误扣6分 调差值填写错误扣6分 变差填写错误扣6分 校验结果等一栏填写错误扣6分 9使用工具正确使用工具2工具使用不正确扣2分 正确维护工具3工具乱摆乱放扣3分 10安全及其他按国家法规或企业规定 违规一次总分扣5分；严重违规停止操作 - 在规定时间内完成操作每超过1min总分扣5分，超时3min停止操作 - 合 计100 考评组长：考评员：考核日期：年月日
