变压器及高低压柜吊装施工方案

施工方：xxxxxxxxxxxxxx

年 月 日

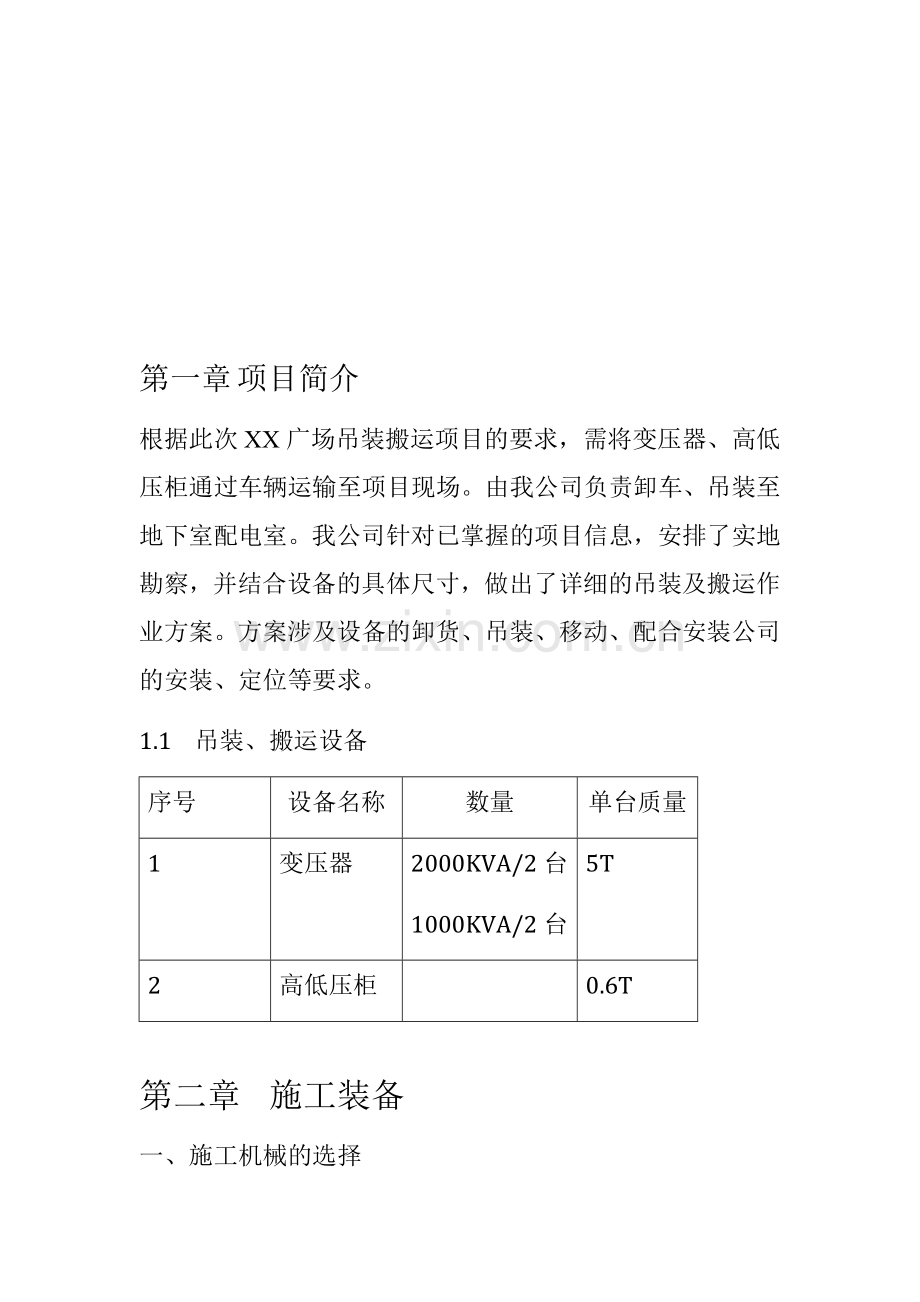

第一章 项目简介
根据此次XX广场吊装搬运项目的要求，需将变压器、高低压柜通过车辆运输至项目现场。由我公司负责卸车、吊装至地下室配电室。我公司针对已掌握的项目信息，安排了实地勘察，并结合设备的具体尺寸，做出了详细的吊装及搬运作业方案。方案涉及设备的卸货、吊装、移动、配合安装公司的安装、定位等要求。
1.1 吊装、搬运设备
序号
设备名称
数量
单台质量
1
变压器
2000KVA/2台
1000KVA/2台
5T
2
高低压柜

0.6T

第二章 施工装备
一、施工机械的选择
根据本工程的概括、特点以及工期要求, 特安排
1. 16 T起重机一辆 2. 10T货车一辆
3. 木方若干 4. 3T铲车一辆
5. 2T工具货车一辆 6. 3T液压叉车一台
7. 搬运转向节一台 8. 2台搬运小坦克
9. 卷扬机一台 10. 铁板5块
11.钢管、撬棒5根
二、施工顺序
吊装变压器：
1. 16T起重机停至指定地点（吊装孔周边）
2. 吊装工引导将载有3T铲车的10T货车停至16T起重机周边
3. 16T起重机将3T铲车缓缓吊起然后慢慢转至吊装孔上方，在确保吊装孔下方无任何危险的情况下，起重机将3T铲车从吊装孔上方缓缓的下降直到铲车接触到地下室地面。
4. 货运（运送变压器、电箱车辆）车辆停至指定地点.
5. 由司索工用钢丝绳挂入16T吊车吊钩，并用卸扣4只，分别扣起变压器4个吊点
6. 16T起重机将变压器缓缓吊起然后慢慢转至吊装孔上方，在确保吊装孔下方无任何危险的情况下，起重机将变压器从吊装孔上方缓缓的下降指定的高度。
7. 吊装工用3T油压叉车、搬运小坦克放置于变压器底部，起重机指挥员指挥起重机缓缓的下降待变压器平稳的放置在搬运工具上。
8. 吊装工将准备好的钢丝绳其中一头缠绕在变压器的底部并对各个位置核查确保不会对变压器造成任何损伤，在将另一头缠绕在3T铲车上。
9. 吊装工将准备好的铁板铺至在铲车行驶途中会遇到的高低不平的地面上
10. 3T铲车启动并缓缓的倒车将变压器匀速的拉至配电房门口并将缠绕在3T铲车前方的钢丝绳解除。
11. 由于配电房内部有三层的台阶吊装工将准备好的木方放置在台阶上并将木方组装成一个斜坡并铺上铁板。吊装工将自带的卷扬机固定在配电房正对着大门的某处位置。
12. 吊装工以全人工的形式，推动变压器或使用撬棒来将变压器移动至配电房斜坡前的3米位置.
13. 吊装工将准备好的钢丝绳其中一头缠绕在变压器的底部并对各个位置核查确保不会对变压器造成任何损伤，在将另一头缠绕卷扬机的挂钩上。
14. 卷扬机启动并缓缓的倒车将变压器匀速的拉上斜坡直到变压器移动到配电房的地面上在停止卷杨机工作。
15. 解除变压器上的所有钢丝绳, 吊装工将以全人工的形式，推动变压器或使用撬棒来将变压器移动至指定的位置上

吊装高低压柜：
1. 16T起重机将高低压柜缓缓吊起然后慢慢转至吊装孔上方，在确保吊装孔下方无任何危险的情况下，起重机将高低压柜从吊装孔上方缓缓的下降指定的高度。
2. 3T铲车将铲车脚放置于高低压柜的下方，并指挥起重机缓缓的下降待高低压柜平稳的放置在铲脚上在去除吊装环，并将准备好的帆布绳将高低压柜固定在铲车上以防止在运输途中的颠簸导致高低压柜的倾翻。
3. 3T铲车启动并缓缓的倒车调头，缓缓的移动至配电房内并将高低压柜放置在吊装工准备好的3T液压叉车上。
4. 吊装工用3T液压叉车来搬运电箱至配电房内的指定地点并到位.
三、施工条件准备
1. 起重机行走地面条件
根据施工现场的考场，施工区地表层基本可满足起重机行走,对于不平路面应进行平整.

2. 起重机站位地基条件
为了保证起重机进行吊装作业时的安全,对于起重机站位地点的地面应进行碾压和平整,并达到一定的承载力要求,必要时采取铺设钢板辅助措施.

3. 起重期间安全措施
为了保证起重机进行吊装作业时的安全,对于起重机站位地点及周边区域内均拉起警戒线并竖立安全标示、施工人员均佩戴安全帽、安全背心、安全鞋.
