各种类型浪涌保护器安装施工方案

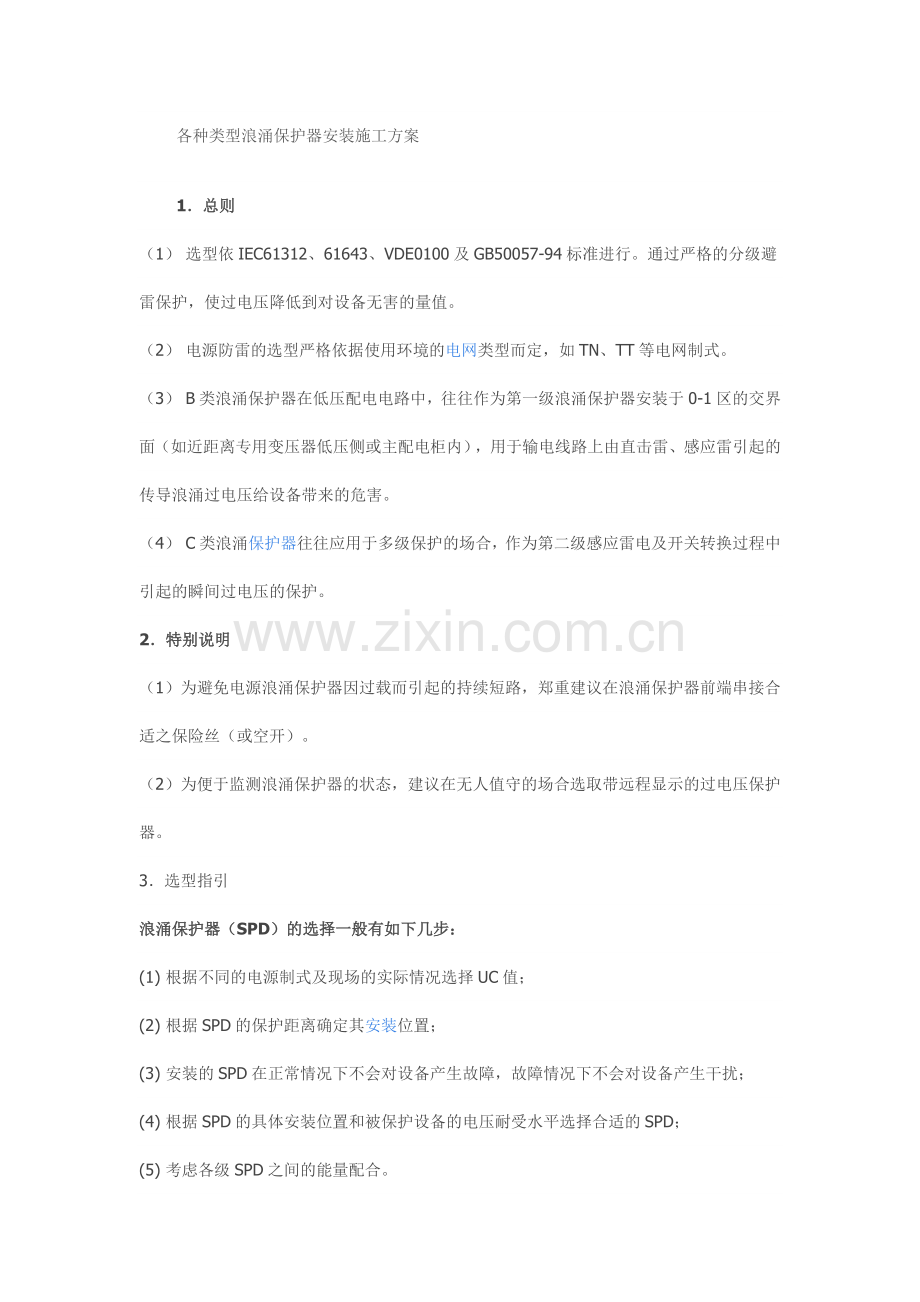

1．总则
（1） 选型依IEC61312、61643、VDE0100及GB50057-94标准进行。通过严格的分级避雷保护，使过电压降低到对设备无害的量值。
（2） 电源防雷的选型严格依据使用环境的电网类型而定，如TN、TT等电网制式。
（3） B类浪涌保护器在低压配电电路中，往往作为第一级浪涌保护器安装于0-1区的交界面（如近距离专用变压器低压侧或主配电柜内），用于输电线路上由直击雷、感应雷引起的传导浪涌过电压给设备带来的危害。
（4） C类浪涌保护器往往应用于多级保护的场合，作为第二级感应雷电及开关转换过程中引起的瞬间过电压的保护。
2．特别说明
（1）为避免电源浪涌保护器因过载而引起的持续短路，郑重建议在浪涌保护器前端串接合适之保险丝（或空开）。
（2）为便于监测浪涌保护器的状态，建议在无人值守的场合选取带远程显示的过电压保护器。
3．选型指引
浪涌保护器（SPD）的选择一般有如下几步：
(1) 根据不同的电源制式及现场的实际情况选择UC值；
(2) 根据SPD的保护距离确定其安装位置；
(3) 安装的SPD在正常情况下不会对设备产生故障，故障情况下不会对设备产生干扰；
(4) 根据SPD的具体安装位置和被保护设备的电压耐受水平选择合适的SPD；
(5) 考虑各级SPD之间的能量配合。

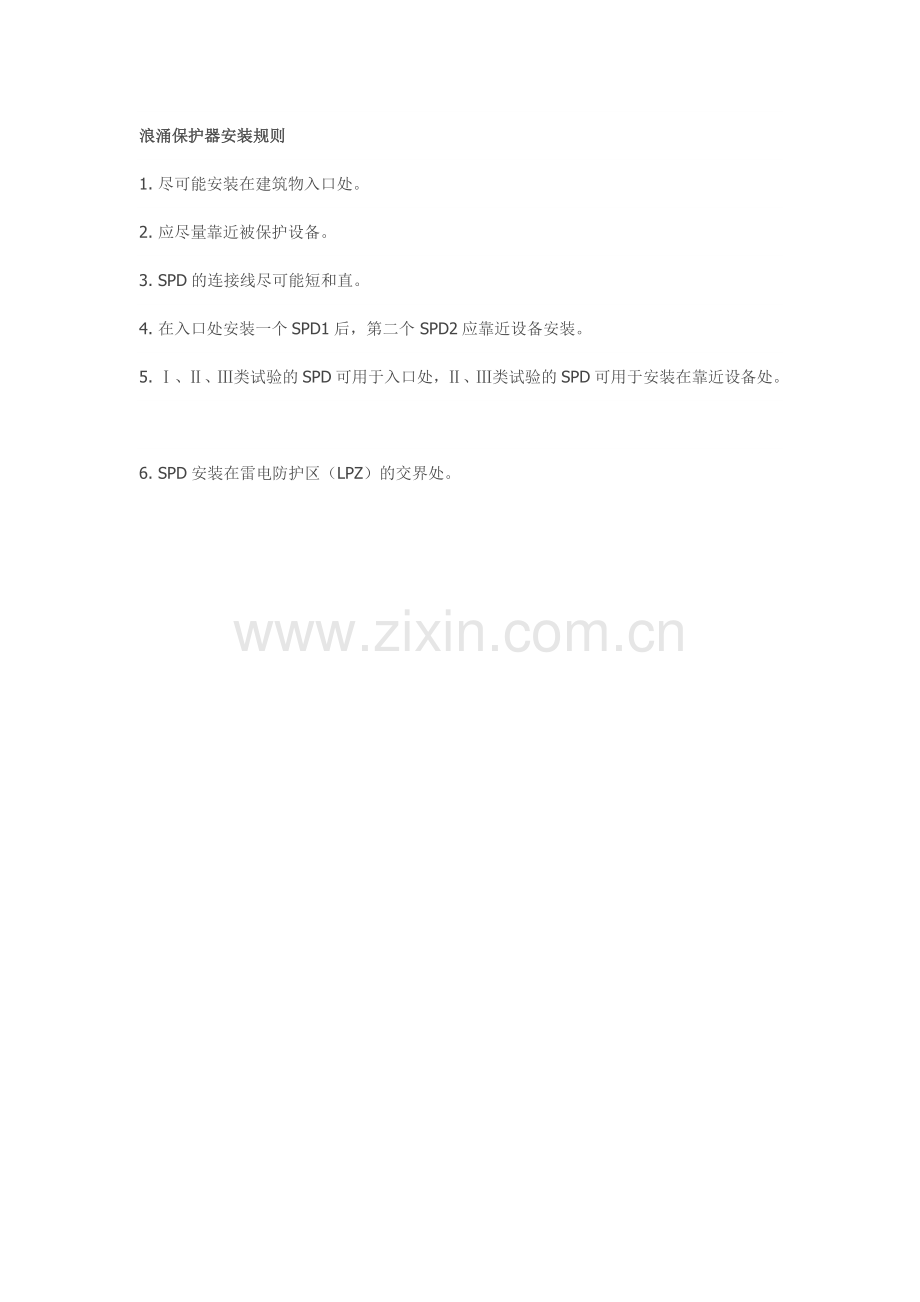

浪涌保护器安装规则
1. 尽可能安装在建筑物入口处。
2. 应尽量靠近被保护设备。
3. SPD的连接线尽可能短和直。
4. 在入口处安装一个SPD1后，第二个 SPD2应靠近设备安装。
5. Ⅰ、Ⅱ、Ⅲ类试验的SPD可用于入口处，Ⅱ、Ⅲ类试验的SPD可用于安装在靠近设备处。
6. SPD安装在雷电防护区（LPZ）的交界处。
