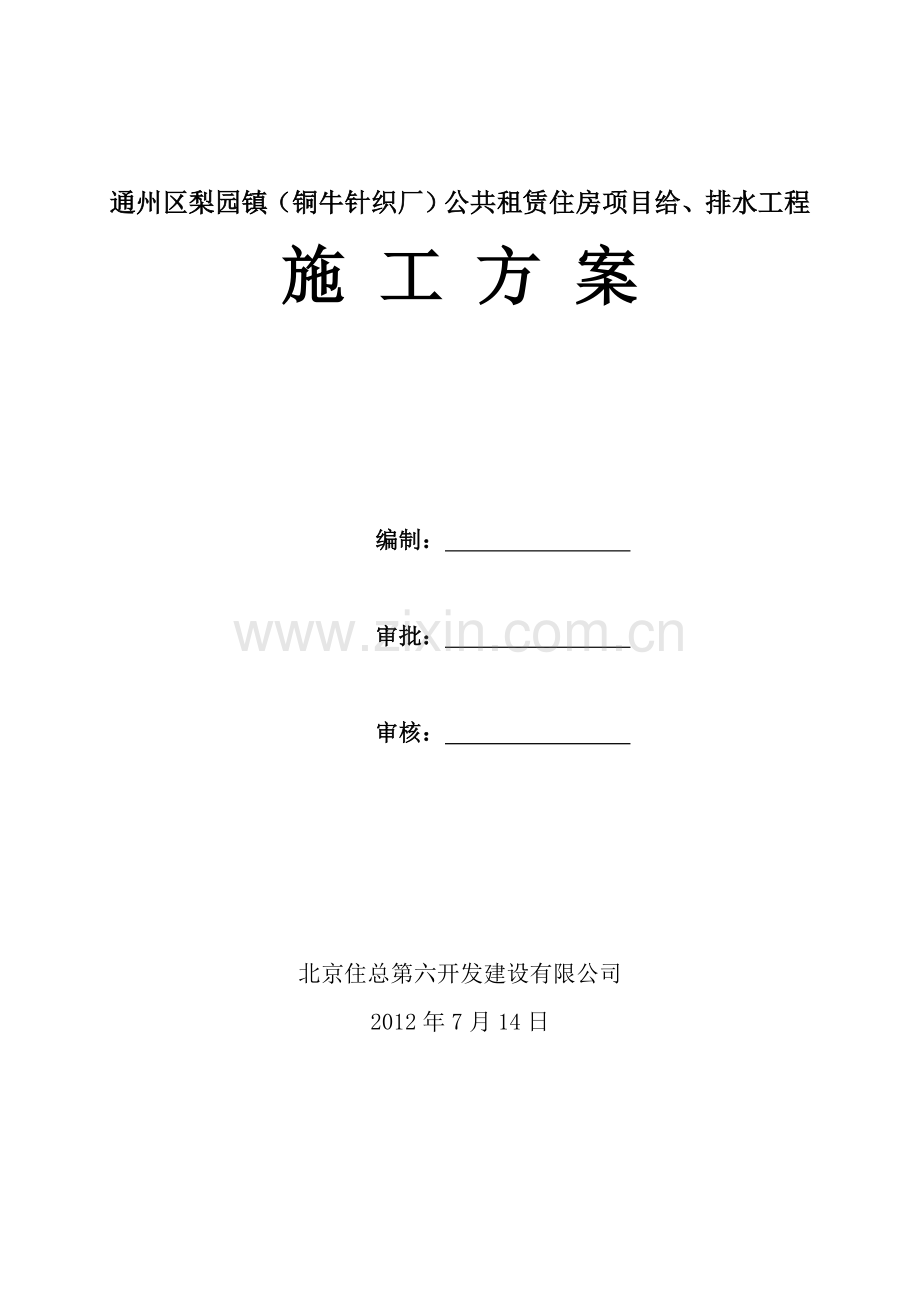

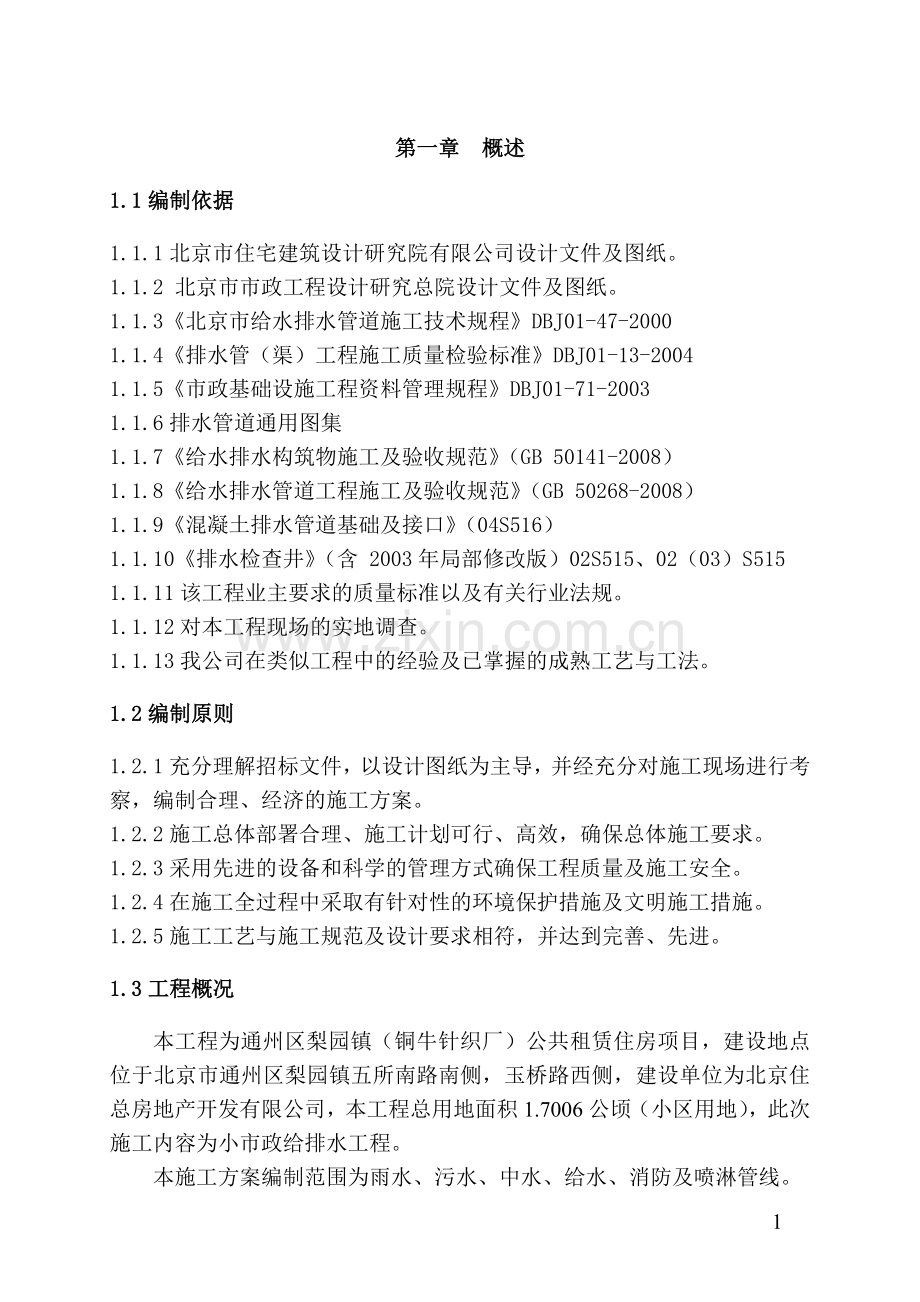

通州区梨园镇（铜牛针织厂）公共租赁住房项目给、排水工程施 工 方 案编制： 审批： 审核： 北京住总第六开发建设有限公司2012年7月14日第一章 概述1.1编制依据1.1.1北京市住宅建筑设计研究院有限公司设计文件及图纸。1.1.2 北京市市政工程设计研究总院设计文件及图纸。1.1.3北京市给水排水管道施工技术规程DBJ01-47-20001.1.4排水管（渠）工程施工质量检验标准DBJ01-13-20041.1.5市政基础设施工程资料管理规程DBJ01-71-2003 1.1.6排水管道通用图集1.1.7给水排水构筑物施工及验收规范（GB 50141-2008）1.1.8给水排水管道工程施工及验收规范（GB 50268-2008）1.1.9混凝土排水管道基础及接口（04S516）1.1.10排水检查井（含 2003年局部修改版）02S515、02（03）S5151.1.11该工程业主要求的质量标准以及有关行业法规。1.1.12对本工程现场的实地调查。1.1.13我公司在类似工程中的经验及已掌握的成熟工艺与工法。1.2编制原则1.2.1充分理解招标文件，以设计图纸为主导，并经充分对施工现场进行考察，编制合理、经济的施工方案。1.2.2施工总体部署合理、施工计划可行、高效，确保总体施工要求。1.2.3采用先进的设备和科学的管理方式确保工程质量及施工安全。1.2.4在施工全过程中采取有针对性的环境保护措施及文明施工措施。1.2.5施工工艺与施工规范及设计要求相符，并达到完善、先进。1.3工程概况本工程为通州区梨园镇（铜牛针织厂）公共租赁住房项目，建设地点位于北京市通州区梨园镇五所南路南侧，玉桥路西侧，建设单位为北京住总房地产开发有限公司，本工程总用地面积1.7006公顷（小区用地），此次施工内容为小市政给排水工程。本施工方案编制范围为雨水、污水、中水、给水、消防及喷淋管线。 1.3.1 雨污水工程设计概况1、雨污水市政条件位于项目用地北侧的五所南路上有市政雨污水管线，并为小区预留雨污水支线，五所南路上市政雨污水管线将作为此项目的雨污水排除下游。2、管材本工程雨污水管线全部采用高密度聚乙烯双壁波纹管（HDPE管），环刚度SN8，橡胶圈接口，设计雨水管线管径DN300DN600mm。其中接入雨水口的都是管径DN200的HDPE管，坡度0.01。3、检查井本工程雨污水检查井采用混凝土模块砌筑，强度等级不低于MU10，所有砌体均应灌芯，当检查井埋深较深时，砌体内每孔加设钢筋。具体加设要求为：井筒或井室在地面至地面以下1.5米范围内以及寒冷地区地面至冻土线以下0.8米范围内应配筋，每孔内配112竖筋。本工程污水化粪池采用钢筋混凝土预制化粪池，现浇钢筋混凝土底板。化粪池采用1.3.2中水工程设计概况1中水市政条件设计中水水源由项目用地北侧的五所南路市政中水干线引入，沿小区内主要道路铺设并向各个住宅楼低区供水。本项目低区中水市政直供，用地内设若干洒水栓井，用于绿化、浇洒道路灯等。中水及高区中水由机房内生活水泵房供给，中水设计管径DN20DN150mm。2、管材本工程中水水源由五所南路市政中水干线引入，中水管径80mm的采用球墨铸铁管，80mm的管线采用钢塑复合管。钢塑复合管外壁应进行防腐处理，涂防锈漆两道后，三油两布常规防腐处理。3、检查井各类型闸井、水表井按华北地区建筑设计标准化办公室编制的施工安装建筑设备通用图集91SB3-1选用，消火栓井按国标图集室外消火栓安装01S201选用。1.3.3给水消防及喷淋管线工程设计概况1. 给水消防及喷淋管线市政条件位于项目用地北侧的五所南路和项目用地东侧的玉桥西路上有市政给水管线，均为小区预留支线。2、管材本工程给水水源由五所南路市政给水管线及玉桥西路市政给水干线引入，沿小区内主要道路铺设成环状网，再分别向各个住宅楼低区供水，在环状管网上布置消火栓。高区及中区供水则有机房内生活水泵房供给，给水、消防及喷灌管线管径80mm的采用球墨铸铁管，80mm的管线采用钢塑复合管。钢塑复合管外壁应进行防腐处理，涂防锈漆两道后，三油两布常规防腐处理。给水管道管径为DN20DN300，消防管道管径DN100DN150mm，喷淋管管径DN100DN150mm。3、检查井各类型闸井、水表井按华北地区建筑设计标准化办公室编制的施工安装建筑设备通用图集91SB3-1选用，消火栓井按国标图集室外消火栓安装01S201选用。1.3.4其它管道随期施工的其他专业管线还包括热力、电力、燃气管线，由于上述管线由专业施工队施工，我单位在施工过程中做好与相关单位的协调配合，避免交叉施工造成不必要的损失。1.4工程地质水文情况1、地下水类型及水位根据地勘报告显示，在钻孔范围内存在一层地下水，第一层地下水类型为空隙潜水，稳定水位埋深在7.88米，标高-8.83-9.2米，场区地下水受地下垂直及径流方向补给，年变化幅度相对较小，约为0.51.5米，近35年最高地下水位标高可按-3.00米考虑。2、地下水的腐蚀性根据该场区水样的水质分析实验结果：按照岩土工程勘察规范GB50021-2001局部修订的条文的相关标准综合判定：该地下水对混凝土结构均具有微腐蚀性；在长期浸水作用条件下和干湿交替作用条件下均对钢筋混凝土结构中的钢筋均具有微腐蚀性。3、场地稳定性、适宜性评价场地内未发现不良地质作用，属稳定场地，土层分布基本均匀，属均匀地基，适宜作为拟建建筑物的建筑场地。1.5地下、地上构筑物情况本工程市政管线修建位置位于新建范围四周，地上局部有升降梯和闸箱等地上物，地下管线为临时水电管线，施工前需与总包方配合，施工前详细调查现状地下管线情况。1.6工程特点及分析1、本工程施工期将跨越雨季，雨季施工质量控制难度大是工程的重点；2、地下水位较高，深沟槽开挖施工时，如何确保施工安全是工程难点。3、本工程实施专业管线施工交叉作业多，做好协调配合是工程按期完工的关键。1.7质量要求本工程质量目标为：合格。第二章 工程总体施工部署2.1施工原则1、本工程施工遵循“先深后浅、先地下后地上、有压让无压”的施工原则。先施工雨污水管线，并协调配合进行电力等无压管道埋设。2、雨季施工尽可能缩小工作面，施工完成后再进行下一工作面施工。3、严格按照合同文件中的有关工期的要求，合理安排本工程中各单项工程的施工。2.2 施工部署我单位根据本工程施工设计图纸和合同文件的内容要求及对现场情况的勘察，参照以往类似工程的施工经验，优化配置各项资源，以确保建设方对本工程总体工期的要求，因此本工程的计划开工及竣工时间为：本工程计划开工时间：2012年8月20日本工程计划竣工时间：2012年9月30日施工总工期：40日历天。2.3工程进度计划安排根据现场实际情况，将本工程施工进度计划安排按四个阶段组织实施：第一阶段：2012年8月20日2012年7月26日，共计7日历天，为施工准备阶段。本阶段计划完成交接桩及测量放线工作。完成主要机械设备、施工材料的进场工作。做好现况地下管线的调查工作；做好图纸会审及设计交底等技术准备工作；具备正式施工条件。第二阶段：2012年8月27日2012年9月12日，共计17日历天，为排水管线施工阶段。 本阶段完成所有排水管线及附属构筑施工。第三阶段：2012年9月13日2012年9月25日，共计13日历天，为给水管线施工阶段。本阶段完成所有给水管线及附属构筑施工。第四阶段：2012年9月26日2012年9月30日，共计5日历天，为清理验收阶段。主要完成现场清理及撤离。2.4工期保证措施施工进度计划的顺利实施对通州区梨园镇公共租赁房住宅小区按工期目标完成起重要作用，为保证施工计划目标的实现，特编制以下保证措施。2.4.1组织保证缩短施工准备期，尽早进入工程施工。选派我公司具有丰富市区市政工程施工经验和组织能力的项目经理组建项目部，在合同签署后5天内，项目部主要管理人员全部到位，将全力以赴组织有关人员结合现场条件，安排施工准备和编制实施施工组织设计，及时调遣生产操作人员和设备进场。搞好标准化施工，认真贯彻执行ISO9001标准，通过合理的施工组织与正确的施工方法来提高施工进度。强化管理，利用经济杠杆的作用，充分调动广大职工的积极性、自觉性，作为保工期的组织和思想保证。2.4.2工力保证根据总体施工进度计划安排，逐月、逐周做出劳动力使用计划，保证劳动力充足。2.4.3材料保证保证料源充足。根据生产计划编制材料供应计划，超前订货加工。同时严把原材料质量关，防止因不合格材料而影响工期。按总体计划制定材料供应计划，现场用料要合理备料，争取随用随供，减少现场多余材料的堆放，多余材料及时清场，现场材料要及时码放，对半成品要加强保护。2.4.4机械保证配足材料运输、混凝土灌注等设备，同时做好设备的使用、保养、维修工作，保证各种设备的正常运转，并提高其完好率、利用率。结合施工特点，合理安排施工机械进出场的时间，在施工时选择合适的施工机械，既保证施工进度，同时又要减少对环境的影响。2.4.5技术保证搞好工程的统筹、网络计划工作，制定阶段目标，科学合理安排施工工序。通过分析各施工工序的时间，采取特殊措施，尽可能减少影响进度的薄弱环节，科学合理的缩短各施工工序的循环时间提高施工进度。根据道路和排水管道施工的特点，本着先地下后地上原则组织施工，确保关键工序的施工。分别制定详细和切实可行的专项施工方案，科学组织施工，按总体计划要求分阶段制定目标组织实施。建立生产调度指挥系统，项目经理部按五日计划控制施工，确保月计划的实施。加强图纸会审及变更的管理工作，加强与业主、管理单位、设计单位、监理单位的协调工作，及时办理各项手续，将不可预见因素的影响压到最低限度。加强技术管理和工序管理，杜绝因工作失误造成返工而影响正常的施工进度。2.4.6生产环境保证协调好相关单位的关系，并与业主、监理、设计、总包等单位密切合作，同心协力，创造良好的生产环境，确保本工程的工期。2.5施工准备2.5.1施工现场平面布置因施工现场场地内总包方临时设施充足，拟采用租用总包方邻舍作为办公和生活用房。2.5.2施工用水、用电由于本工程施工用水用电量较小。拟就近从总包闸箱挂表引出。最大用电负荷约20KW。2.5.3施工组织机构我单位曾经圆满完成过多项小区市政工程的施工建设，有类似工程的施工经验，具有丰富的小市政工程施工经验；能够处理复杂事件的管理和具有充足的技术人员，拥有性能良好、先进的施工设备，完全能满足本工程的施工要求。同时，为了优质、高效、安全的完成本工程各项目，对该工程实行全面项目管理。选派经验丰富的项目经理担任本工程项目经理，并组织一个高效、精干的项目经理部，项目经理部组织机构见下图：项目经理部组织机构框图。项目经理部下设三个支专业施工队，分别为：给水专业施工队、排水管线专业施工队、土方作业队。2.5.4工料机准备根据计划进度安排，按照设计图纸，进行各项工程材料核算，提前准备工程需要的质量优良的施工材料。本工程计划用工如下表所示：劳动力计划表工力/人8月9月壮工2020管工1010瓦工1020机械工55测量工22合计4757为加快施工进度，保证工程工期，所有进场施工机械设备均由经理部下设的设备部提前维修、保养，并做好调试。各种机械设备根据工程需要按计划陆续运入现场。详见下表：主要施工机械设备表。主要机械表名称规格型号生产厂家单位数量备注履带式挖掘机小松C300-5C日本台1装载机2L-50国产台1汽车起重机QY16国产台1自卸式汽车T220STAER国产台2空压机9m3/mm国产台1砂浆搅拌机JW-400国产台1洒水车SZQ5091GSS国产台1多功能振动振荡夯6马力、振力30KN国产台6电焊机13X-300中国台2氧气焊套台2打压泵中国台1烘干箱中国个12.5.5技术准备本工程施工项目多，施工前组织各级技术人员认真学习图纸和规范。根据设计文件的要求，对业主提供的导线点进行复测，建立工程中需要的平面控制网与高程控制网，并测量现况路面高程情况。开工前进行中线和高程的复测，水准点的复核与增设，横断面测量测绘。 本工程施工检查拟采用委托具有相应资质的试验检测单位进行检测，现场不设置实验室，具备现场检测条件的项目由由试验员现场检测，其余委托实验室完成。 开工前认真学习设计图纸、技术规范和监理程序文件，进行各种施工方案的编制。开工前，配合有关单位，完善原地貌复测、场地清理工作，如清除施工范围内的现状硬化路面、不适宜材料等。第三章 主要施工方法及技术措施3.1主要施工方法3.1.1施工准备 测量人员会同勘测单位进行测量控制及水准点的交接手续。接桩后及时组织人员进行复测。各点根据现场地形设保护装置并作控制点记录。 施工前对各项工程施工中有可能遇到的地下构筑物编制切实可行的保护方案，对各种地下管线进行坑探，并做标记，并经过管理单位的同意再进行各工序的施工。3.1.2土方工程主要施工方法3.1.2.1旧路及硬质地面采用破碎炮破碎用装载机装车外运，道路土方采用推土机推土到路床部分，用装载机装车外运。3.1.2.2沟槽施工采用机械开挖，汽车运土形式，部分土方根据施工现场情况及计划安排进行现场导运，其余土方一律外运，遇有现况管线部分采用人工开挖。边坡应根据土质、沟槽开挖深度采用不同坡度，一般亚粘土质且槽深小于3m时，采用1：0.33；在槽深大于3m时，采用1：0.5，为保证沟槽尺寸及结构要求，槽底应预留20cm，由人工进行清除，严禁扰动基础。3.1.2.3开挖沟槽后及时约请专业管理单位代表、工程监理及管线设计人员进行验收，经共同签认达到要求后，再进行下道工序的施工。3.1.2.4待结构施工完成，验收合格后，进行沟槽的回填土方施工。回填土作业应在结构及管道两侧同时进行，且两侧回填的高差应不大于30cm。管道两侧及管顶50cm内应进行人工回填、夯实，回填厚度应不大于15cm，管顶50cm以上每层按20cm厚进行机械还土碾压至路床。在道路范围为内的管道回填执行道路标准。3.1.2.5化粪池基坑开挖，根据设计施工图显示，本工程共设置有3座13#化粪池，化粪池基坑沟槽开挖深度最大为6.5米、最小为5.2米，基坑开挖前拟将化粪池位置原地面土层最大下挖深度2米，使沟槽最大深度控制在5米以内，放坡验算时按最大深度5米考虑，具体放坡开挖计算如下：相关计算公式一、深基坑支护设计5m（第一步2m，坡度1:1；第二步3m，坡度1:1.667）。- 支护方案 -天然放坡支护一、参数信息:条分方法：瑞典条分法；条分块数：14；不考虑地下水位影响；放坡参数：序号 放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数 1 2.00 1.00 1.00 0.00 2 3.00 1.50 5.00 0.00荷载参数：序号 类型 面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m) 1 局布 50.00 10 5 2 满布 0.00 - -土层参数：序号 土名称 土厚度 坑壁土的重度 坑壁土的内摩擦角 内聚力C 饱容重 (m) (kN/m3) () (kPa) (kN/m3) 1 填土 1.00 18.00 18.00 10.00 20.00 2 粉土 2.10 18.75 25.00 18.50 20.00 3 粘性土 2.80 19.50 25.00 27.00 20.00 二、计算原理:根据土坡极限平衡稳定进行计算。自然界匀质土坡失去稳定，滑动面呈曲面，通常滑动面接近圆弧，可将滑裂面近似成圆弧计算。将土坡的土体沿竖直方向分成若干个土条，从土条中任意取出第i条，不考虑其侧面上的作用力时，该土条上存在着：1、土条自重，2、作用于土条弧面上的法向反力，3、作用于土条圆弧面上的切向阻力。将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照规范要求，安全系数要满足1.3的要求。 三、计算公式:Fs=cili+(h1i+h2i)bi+qbicositani/(h1i+h2i)bi+qbisini式子中：Fs -土坡稳定安全系数；ci -土层的粘聚力；li-第i条土条的圆弧长度； -土层的计算重度；i -第i条土中线处法线与铅直线的夹角；i -土层的内摩擦角；bi -第i条土的宽度；hi -第i条土的平均高度；h1i -第i条土水位以上的高度；h2i -第i条土水位以下的高度； -第i条土的平均重度的浮重度；q -第i条土条土上的均布荷载； 其中，根据几何关系，求得hi为：hi=(r2-(i-0.5)bi-l02)1/2-r+l0-(i-0.5)bitan式子中：r -土坡滑动圆弧的半径；l0 -坡角距圆心垂线与坡角地坪线交点长度； -土坡与水平面的夹角；h1i的计算公式h1i=hw-(r-hi/cosi)cosi-rsin(+)-H 当h1i hi 时，取h1i = hi； 当h1i 0时，取h1i = 0；h2i的计算公式： h2i = hi-h1i；hw -土坡外地下水位深度；li 的几何关系为：li=arccos(i-1)bi-l0)/r-arccos(ibi-l0)/r2r/360i=90-arccos(i-0.5)bi-l0)/r四、计算安全系数:将数据各参数代入上面的公式，通过循环计算，求得最小的安全系数Fs：-计算步数 安全系数 滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第1步 2.138 29.589 -0.156 2.961 2.965 示意图如下：计算步数 安全系数 滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m) 第2步 1.506 35.133 -0.019 7.560 7.560 示意图如下：-计算结论如下：第 1 步开挖内部整体稳定性安全系数 Fs= 2.1381.30 满足要求! 标高 -2.000 m第 2 步开挖内部整体稳定性安全系数 Fs= 1.5061.30 满足要求! 标高 -5.000 m-土坡稳定性计算参数表一、基本参数条分方法瑞典条分法基坑开挖深度h(m)5考虑地下水位影响否条分块数14二、土层参数土层序号1土层名称填土土层厚度(m)1土层重度(kN/m3)18粘聚力C(kPa)10土层内摩擦角()18饱和重度sat(kN/m3)20土层序号2土层名称粉土土层厚度(m)2.1土层重度(kN/m3)18.75粘聚力C(kPa)18.5土层内摩擦角()25饱和重度sat(kN/m3)20土层序号3土层名称粘性土土层厚度(m)2.8土层重度(kN/m3)19.5粘聚力C(kPa)27土层内摩擦角()25饱和重度sat(kN/m3)20三、放坡参数序号1放坡高度(m)3放坡宽度(m)1.5平台宽度(m)5序号2放坡高度(m)2放坡宽度(m)1平台宽度(m)1四、荷载参数序号1荷载类型局布面荷载q(kPa)50荷载宽度b0(m)5基坑边线距离b1(m)10序号2荷载类型满布面荷载q(kPa)0荷载宽度b0(m)0基坑边线距离b1(m)0化粪池基坑开挖形式如下图所示（图中未注明尺寸单位均为米）：化粪池开挖平面示意图：化粪池开挖剖面图：1-1（2-2）剖面图3.1.3 排水管道主要施工方法3.1.3.1工艺流程测量放线沟槽开挖C1砂基下管稳管管道安装就位C2砂基测量检查检查井砌筑闭水验收（污水）回填。3.1.3.2施工测量管线开工前期测定管道中线，检查井位置，建立临时水准点；掌握相邻管线之间的相互关系；测定管道中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩；在挖槽见底前、砂基铺设前、管道铺设或检查井砌筑前,及时校测管道中心线及高程。3.1.3.3 沟槽开挖沟槽开挖前，先探明地下各种管线的位置，物探报告已完成并上报，进一步挖探坑核实，严禁破坏各种原有地下管线。根据测量放线和设计管线位置和深度进行沟槽土方开挖，按土质实际情况放坡，放坡暂按1：0.33执行，同时对原有管线进行加固、悬吊保护，在确保现状管线安全的情况下，尽量以机械开挖为主，辅以人工配合开挖，开挖时槽底预留30cm，防止机械扰动槽底。挖出的土沿沟槽就地堆放，堆土坡角至槽边的距离不得小于1.5m，基槽开挖完毕后进行验槽工作。沟槽开挖时，向机械司机作详细交底，设专人指挥，施工中遇到不明管线要妥善保护并及时通知有关部门处理。沟槽开挖完成后，下管之前组织有关人员对基槽进行验槽，井室位置进行钎探，凡遇有不良地层，要与设计联系，商定处理措施。3.1.3.4 C1砂基沟槽开挖至设计槽底经验收合格后及时铺设C1砂基，压实系数85%90%，管道铺设完成后，及时进行C2砂基铺设，C2砂基铺设前需将管道下60度三角区回填粗砂，压实系数0.95，该部分粗砂必须用木夯夯实后方可进行C2砂基摊铺、压实。3.1.3.5下管下管是在沟槽和管道基础已经验收合格后进行，下管前应对管材进行检查，在下管前在沟槽上排管，经核对无误后方可下管。为了适应重力流，从下游向上游铺设，承口对水流方向，下管采用8T汽车式起重机下管。（1）机械下管时，起重机距沟槽边应间隔1.5米以上，以避免沟壁坍塌。（2）吊车不得在架空输电线路下作业，在架空线路附近作业时，其安全距离应符合电业管理部门的规定。（3）下管时应用专人指挥，指挥人员必须熟练机械吊装的安全规程和指挥信号。（4）在起吊作业范围内，任何人不得在吊沟或吊起的管道下站立。3.1.3.6稳管稳管是将管子按照设计的高程和位置，稳定在C1砂基上。稳管时，管道轴线控制采用沿管线每1520米埋设龙门板，板上钉好中心钉和高程钉，利用板上的中心钉和高程钉严格控制管线轴线。3.1.3.7管道接口安装就位安装前检查下管清理承口和橡胶圈上胶圈安装对口机具设备清理插口外表面及刷润滑剂顶推管子使之插入承口检查。（1）安装前检查：管材必须有出厂合格证，且批量、批号相符。检查管道有无损坏，将管口毛刺和杂物清除干净，检查橡胶圈有无扭曲变形，安装机具工作状态是否良好。（2）清理承口清刷承口，铲去所有粘结物，如砂子，泥土和松散涂层及可能污染水质、划破胶圈的附着物。（3）清理胶圈，上胶圈将胶圈清理洁净，上胶圈时，应使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放应注意避光，不要叠合挤压，长期贮存应装在盒子里面，或用其他东西罩上。（4）清理插口外表面在胶圈内表面和插口外表面刷润滑剂（肥皂水），润滑剂均匀刷在承口内已安装好的橡胶圈内表面，在插口外表面刷润滑剂应刷到插口坡口处。（5）接口插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口。并注意撞口一定要撞到白线的位置，管道位置直顺。（6）检查第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，应用钢丝绳和手扳葫芦将它锁住，以防止脱口。安装后，应检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并要派人进管里检查胶圈是否撞匀。（7）管道标高及中心线的控制控制中心线：用经纬仪从基准点引到槽底木桩上，圆钉位置即为雨水管线中心线。木桩每10米设置一个。将管撞口后用小线从管内固定在管两端端头木桩中心点上，然后在管内两头用水准尺放水平，让水平尺的水柱局中。如果穿管小线与两头水平尺水柱重合，说明管居中，有偏差就左右调整，调整符合要求为止。标高控制：用水准仪从基准点引到槽底木桩上，用水准专职测量员跟测，安装一节管测一次标高，超过标准或降或升，使其标高符合要求为止。3.1.3.8井室砌筑本工程雨污水检查井采用钢筋混凝土模块式盖板结构，井盖、爬梯材质为球墨铸铁。检查井砌筑时，应注意以下六项：（1）测量人员准确测设检查井位，支垫层模板，浇筑垫层混凝土。（2）砌筑排水检查井时，对接入的支管随砌随安，管口伸入井内水平中线线位置与墙面平齐。（3）严格控制井室的几何尺寸在允许偏差之内，流槽直顺、圆滑。井室内的踏步，安装前刷防锈漆，在砌砖时用砂浆埋固，随砌随安，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误。（4）砌圆井时随时掌握直径尺寸，井室墙体灌孔混凝土应及时，单次灌孔高度不超过4层模块。（5）勾缝砂浆塞入灰缝中，压实拉平，深浅一致，横竖缝交接处应平整。凹缝比墙面凹入3-4毫米，勾完一段应及时将墙面清扫干净，灰缝不应有搭茬、毛刺等现象。3.1.3.9闭水试验管道敷设完毕且经检验合格后，应及时回填，回填高度不小于管顶以上50cm，且应将管道接口外露，经密闭性试验合格后方可继续回填，管道闭水试验分段长度不大于1km，按井段分段进行闭水；管道闭水采用闭水法，管道密闭性试验时，经外观检查，不得有漏水现象，管道渗水量满足下式要求：Qs0.0046d1式中：Qs -每1km管道长度24h的渗水量（m3）； d1-管道内径（mm）。管道闭水试验记录表工程名称试验日期管段位置管径（mm）管材种类接口种类试验段长度（m）试验段上游设计水头（m）试验水头（m）允许渗水量（m3/24hkm）渗水量测定记录次数观测起始时间T1观测结束时间T2恒压时间（Tmin）恒压时间的补水量W(L)实测渗水量q（L/min/m）123折合平均实际渗水量（m3/24hkm）外观记录评语施工单位： 试验负责人：监理单位： 设计单位：使用单位： 记录员：3.1.4给水管道工程主要施工方法本工程给水管线管径80mm的采用球墨铸铁管，其安装及铺设工艺为：测量放线基底砂铺设管道安装管道胸腔还土水压试验沟槽土方回填闸门及管件安装。1.铺设前对管材外观进行检查，铸铁管用小锤轻轻击打管身，检查有无裂纹，同时去除承口内部及插口外部过厚的沥青以及铸砂、飞刺等。 2.下管采用人工配合吊车下管，具体步骤如下：下管；安装胶圈；插口端部涂抹润滑剂同时在插入承口处刻划标记；用吨左右倒链拉插口管就位，并检查胶圈是否符合安装要求，管子位置是否合适，包括中线及高程，如无问题可安装下一根管。3.砌筑检查井、支墩严格按设计图纸进行砌筑。4.打压试验（1）打压前的准备工作 打压工作事前预先对压力表进行校对，并提前做好排水设施。打压工作要在回填土达到管顶以上50cm后并在路面工程施工前进行。（2）管道串水 管道串水时要做好排气工作，在管端盖堵（盲板）上部及管线高点设置排气管，下部设汇水阀门。管道注水时，先将管段内最高点的排气阀，排气孔全部打开，直至排出的水流中不带气泡，水流连续均匀时为止。此前还应对所做的打压后背进行验收（打压后背要留有23倍的安全系数）合格后，铸管浸泡48小时，进行打压试验。（3）管道打压打压须统一指挥，并明确分工，对后背、支墩、接口、排气阀门及其它设施都应有专人检查，确认安全可靠后正式进行水压试验。按规定每段管道试压长度不允许超过1公里，水压试验要逐步升压，每次升压以0.2MPa为宜，每次升压后稳压没问题后再继续升压，升压至试验压力。十分钟内压力降不超过0.05Mpa即为合格。本工程管线最大管径DN300，根据施工及验收规范规定，管径400管道强压试验合格则视渗水量符合要求。3.2主要施工技术措施3.2.1施工前组织有关人员认真学习设计图纸，对地下各种管线进行调查，并做好标识，施工过程中及时收集各种施工技术原始资料，执行ISO9001标准管理文件。3.2.1管线回填新建管道、拆改加固管道回填严格按照相关技术标准执行。为保证管道安全，在确保最小碾压厚度时，才可进行机械碾压。道路范围内雨水支管和雨水口周围回填，采用C10混凝土包封回填。3.2.2施工降水根据施工现场调查，在建施工工地已降水，故在进行雨、污水管线施工时基本无地下水，如有少量地下水可考虑采用沟槽两边设排水边沟的方法，排除地下水。第四章 质量目标设计及质量保证措施4.1质量目标本工程满足业主对工程质量达到合格的要求。4.2主要质量指标4.2.1单位工程竣工验收一次合格率达到100 ；4.2.2工程无重大质量事故发生；4.2.3混凝土强度合格率100%。4.2.4各工序隐蔽工程检查一次验收合格率100%。4.2.5结构物内坚外美，混凝土色泽一致，楞角分明。4.3质量保证体系按照我公司质量管理体系的要求，建立完善的项目经理部质量管理体系，实行项目经理负责制， 实施全过程质量监控。4.4质量保证措施4.4.1建立健全施工质量保证系统，坚持质量第一的指导思想，全面贯彻精品工程的意识，实施精品工程战略。对质量工作实行领导挂帅，各级人员明确分工，各负其责。4.4.2在施工的全过程中，加强进货检验和试验，过程检验和试验，最终检验和试验的质量控制程序，以确保质量目标的实现。全面对工程的质量进行界定，重新明确精品工程的质量标准。从基础工作入手，适当加大质量控制的投入，以实现精品工程的目标。4.4.3建立质量奖罚制度，做到奖优罚劣，运用经济手段，保证施工质量和质量目标的实现。4.4.4针对本工程特点，加强对重点部位、重点项目和技术难点及薄弱环节的施工质量控制，抓检查抓落实，做到质检员持证上岗。对质量通病采取“预先控制”并落实到控制负责人，从而确保每道工序合格达标，每单项工程合格达标。4.4.5加强对施工全过程中使用的各种原材料、半成品及预制件做好各种内业资料及质量记录的填写收集、整理归案工作，做到真实、齐全准确。对道路工程中使用的石灰粉煤灰砂砾混合料，混凝土制品（道牙、方砖、混凝土管材等）和其他专业管道使用的材料将选择合格的分供厂家，同时做好各种材料的进场验收及标识工作，不合格的原材料、半成品禁止在工程中使用。尤其对影响质量的原材料和构件坚决不使用，不降低质量标准。4.4.6根据工程特点，采用首段做样板段和试验段，对工程质量有一形象代表。积极开展群众性的技术比武和质量攻关等活动，提高技术素质和操作水平。加强职工的质量意识教育，依靠广大职工全面保证和提高工程质量。 4.4.7严格执行施工技术规范和质量标准，认真按有关监理程序办事，同驻地监理，监督及管理部门人员积极配合，加强内部自检验收和基础管理工作，共同搞好工程质量。4.4.8单位工程完工后，要及时编制竣工资料，做好工程收尾修整及内部检查验收工作，以保证在规定期限内竣工交验。4.4.9对施工中出现的各类不合格品，要按照ISO9001标准工作程序中的要求，做好隔离、标识、上报及处置工作，不得隐瞒不报或擅自处理。4.5单项工程质量控制要点4.5.1管道工程a.混凝土强度等级达到“GBJ107-87”规定要求。b.控制砂基础施工密实度，胶圈安装到位，管口撞严。c.检查井达到美观，几何尺寸准确，踏步安放正确。4.6纠正与预防措施4.6.1编制测量控制方案，在现场布设测量控制网确保各作业段间的衔接。4.6.2针对在施工中可能产生的问题，提前采取预防措施，如为保证石灰粉煤灰砂砾碾压密实度、测定虚厚，以及沥青混凝土摊铺的平整度，提前做试验段确定各种摊铺数据，保证摊铺质量等。针对质量通病采取“预先控制”并落实到控制负责人，从而确保每道工序合格达
