贵州大学明德学院实习报告

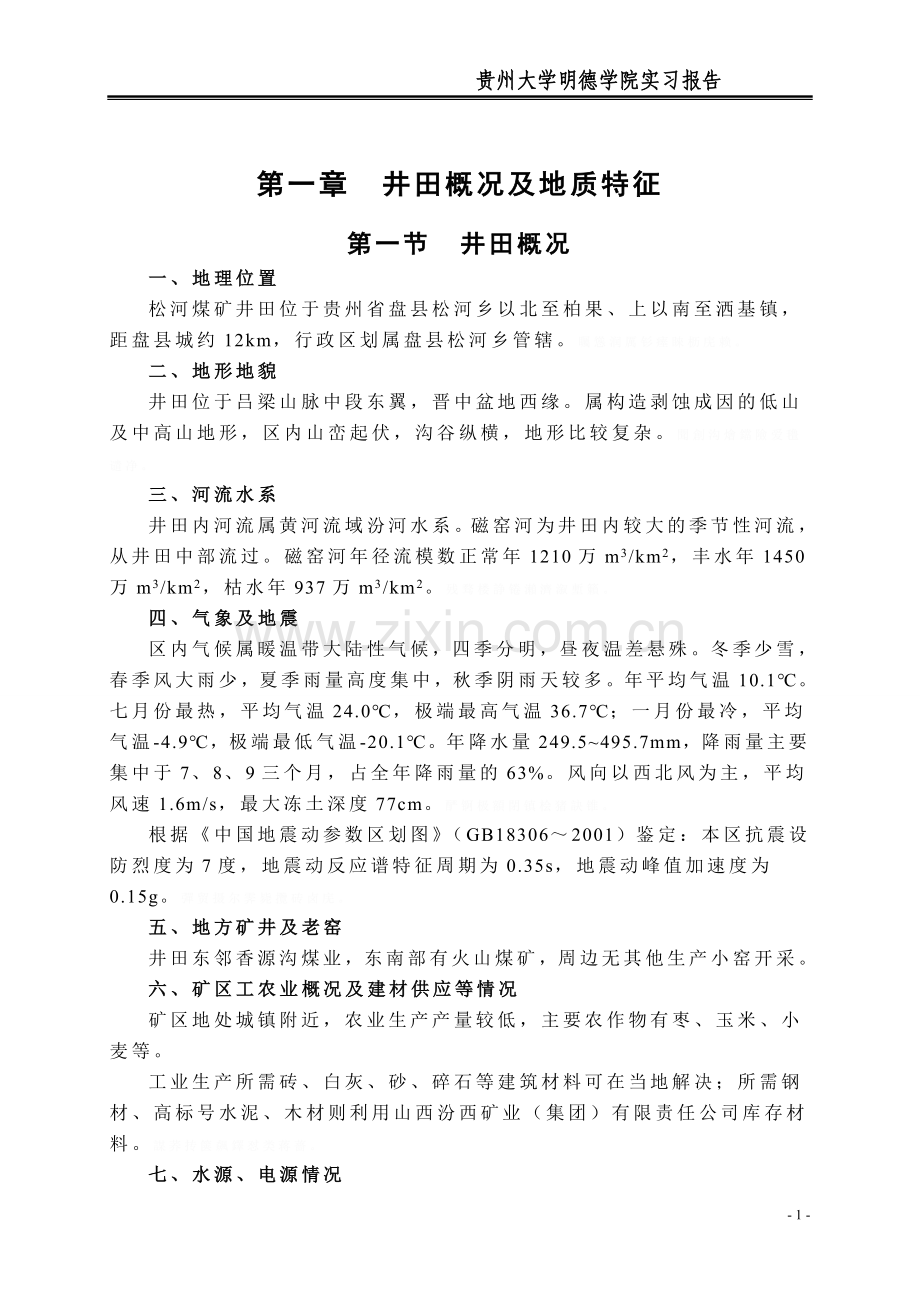

第一章 井田概况及地质特征
第一节 井田概况
一、地理位置
松河煤矿井田位于贵州省盘县松河乡以北至柏果、上以南至洒基镇，距盘县城约12km，行政区划属盘县松河乡管辖。矚慫润厲钐瘗睞枥庑赖。
二、地形地貌
井田位于吕梁山脉中段东翼，晋中盆地西缘。属构造剥蚀成因的低山及中高山地形，区内山峦起伏，沟谷纵横，地形比较复杂。聞創沟燴鐺險爱氇谴净。
三、河流水系
井田内河流属黄河流域汾河水系。磁窑河为井田内较大的季节性河流，从井田中部流过。磁窑河年径流模数正常年1210万m3/km2，丰水年1450万m3/km2，枯水年937万m3/km2。残骛楼諍锩瀨濟溆塹籟。
四、气象及地震
区内气候属暖温带大陆性气候，四季分明，昼夜温差悬殊。冬季少雪，春季风大雨少，夏季雨量高度集中，秋季阴雨天较多。年平均气温10.1℃。七月份最热，平均气温24.0℃，极端最高气温36.7℃；一月份最冷，平均气温-4.9℃，极端最低气温-20.1℃。年降水量249.5~495.7mm，降雨量主要集中于7、8、9三个月，占全年降雨量的63%。风向以西北风为主，平均风速1.6m/s，最大冻土深度77cm。酽锕极額閉镇桧猪訣锥。
根据《中国地震动参数区划图》（GB18306～2001）鉴定：本区抗震设防烈度为7度，地震动反应谱特征周期为0.35s，地震动峰值加速度为0.15g。彈贸摄尔霁毙攬砖卤庑。
五、地方矿井及老窑
井田东邻香源沟煤业，东南部有火山煤矿，周边无其他生产小窑开采。
六、矿区工农业概况及建材供应等情况
矿区地处城镇附近，农业生产产量较低，主要农作物有枣、玉米、小麦等。
工业生产所需砖、白灰、砂、碎石等建筑材料可在当地解决；所需钢材、高标号水泥、木材则利用山西汾西矿业（集团）有限责任公司库存材料。謀荞抟箧飆鐸怼类蒋薔。
七、 水源、电源情况
1.水源条件
中兴矿生活用水主要靠取自东沟内地表砂岩渗水，生产用水主要靠收集东沟内地表水。第一水源地是磁窑村现有的3眼深层井，主要解决矿区生活用水和临时生产补充用水。第二水源地是利用磁窑河的“东沟水库”，从东沟水库提水解决矿区的生产用水。第三水源地是利用交城县“瓦窑集中供水工程”，主要解决矿区生活用水和生产补充用水，属于中远期矿区规划发展用水的主要水源地（不属供水工程设计范围）。厦礴恳蹒骈時盡继價骚。
2. 电源条件
根据吕梁供电分公司与汾西矿业集团的供电协议，中兴煤矿峁上110kV变电站两回电源一回引自广兴220kV变电站，线路导线型号为LGJ−240mm2、线路长度为16km，本线路单独工作线路压降为0.71%；另一回引自义望110kV变电站，线路导线型号为LGJ−300mm2、线路长度为7.9km，本线路单独工作线路压降为0.32%。校核义望110kV变电站汾阳220kV段110kV进线电源的压降，导线为LGJ−240mm2、线路长度为17.6km，按线路所带最大负荷计算压降为3.08%，两段线路总压降为3.4%。中兴场地35kV变电站二回电源引自峁上110kV变电站，线路导线型号为LGJ−240mm2、线路长度为2km，一回电源工作时线路压降为0.26%。茕桢广鳓鯡选块网羈泪。
第二节 地质特征
一、地层
井田自东向西出露地层有二叠系上统上石盒子组（P2S）、石千峰组（P2Sh）及三叠系下统刘家沟组（Tl1）。第四系中更新统（Q2）分布于山坡及山巅。现结合详查及钻孔资料由老至新分述如下：鹅娅尽損鹌惨歷茏鴛賴。
1、奥陶系中统峰峰组（O2f）
下段岩性以灰、灰白色角砾状泥灰岩、白云质灰岩为主。上段以浅灰、深灰色厚层状石灰岩、泥灰岩为主，厚37m左右。籟丛妈羥为贍偾蛏练淨。
2、石炭系中统本溪组（C2b）
底部以铁铝层为基底，与下伏峰峰组平行不整台接触。属海陆交互相沉积。岩性为深灰、浅灰及灰色细-中粒砂岩、粉砂岩、砂质泥岩、泥岩、铝质泥岩、石灰岩及煤线组成。全组厚33m左右。預頌圣鉉儐歲龈讶骅籴。
3、石炭系上统太原组（C3t）
自K1砂岩底至K3砂岩底，全组厚58.26-93m，一般厚80m。岩性为深灰、灰黑色砂质泥岩、泥岩、石灰岩、浅灰色砂岩及煤层组成。渗釤呛俨匀谔鱉调硯錦。
4、二叠系下统山西组（P1S）
由K3砂岩底至K4砂岩底，全组厚50-70m，平均63m。连续沉积于太原组之上。
5、二叠系下统下石盒子组（P1x）
底部以K4（骆驼脖砂岩）为底界，连续沉积于山西组之上。属陆相沉积。厚81-112m，一般厚100m左右。铙誅卧泻噦圣骋贶頂廡。
6、二叠系上统上石盒子组（P2S）
分布于井田的东、东南部，自K6砂岩底-K8砂岩底，连续沉积于下石盒子组之上。
7、二叠系上统石千峰组（P2Sh）
广泛分布于井田的中部．以K8砂岩为底界，连续沉积于上石盒子组之上，属陆相沉积。厚102.50-119.00m。下部多为泥岩与中粗粒砂岩互层，底砂岩所含砾石直径最大可达20-30mm，有时在与下伏地层接触面上，为薄层淡水灰岩，上部以含淡水灰岩的泥岩为主。擁締凤袜备訊顎轮烂蔷。
8、三叠系下统刘家沟组（T1l）
分布于井田的西部及北部，以K9砂岩为底界，连续沉积于石千峰组之上，属陆相沉积。受风化剥蚀作用，地层出露不全，最大厚度约200m。以砖红色、紫红色细粒砂岩、薄-中厚层状、紫色、紫红色板状粉砂岩互层为主，夹有紫红色砂质泥岩。贓熱俣阃歲匱阊邺镓騷。
二、构造
井田总体为一走向北东、倾向北西的单斜构造，在2号煤层中发现落差最大为7m的逆断层1条，落差小于5m的断层有65条，其中落差大于1m小于5m的正断层13条、逆断层6条。小的陷落柱26个。无岩浆的侵入。坛摶乡囂忏蒌鍥铃氈淚。
总之，井田构造以褶曲为主，断层、陷落柱发育，但规模小。褶曲对煤层开采有一定影响，但对采区布置影响不大，构造属简单类。蜡變黲癟報伥铉锚鈰赘。
三、煤层
井田内主要含煤地层为二叠系下统山西组和石炭系上统太原组，共含煤14层，自上而下依次为02、03、1、2、4、5、6上、6、7、8上、8、9、10、11号。含煤地层总厚143.1m，煤层总厚16.21m，含煤系数11.3%。其中可采煤层平均厚13.24m，可采含煤系数9.3%。山西组含02~5号6层，煤层总厚7.64m，地层平均厚63.2m，含煤系数12.1%，可采煤层3层，煤号为2、4、5号，可采煤层6.54m，可采含煤系数10.4%。太原组含6上~11号8层，煤层总厚8.57m，地层平均厚79.9m，含煤系数10.7%。可采煤层有6、8、9号3层，可采煤层总厚6.70m，可采含煤系数8.4%。可采煤层特征见表2-2-4。買鲷鴯譖昙膚遙闫撷凄。
表2-2-4 可采煤层主要特征表
煤
层
编
号
见
煤
点
可
采
点
不
可
采
点
合
并
点
尖
灭
点
见煤点厚度
(m)
最小—最大
平均
煤层间距
(m)
最小—最大
平均
夹
矸
层
数
煤层结构
可采性
稳定性
2
20
20
0

0.78-2.26
1.54

0-1
简单
全井田可采
稳定
2.4-12.7
6.1
4
7
6
1
13

0.65-3.20
1.71
0-1
简单
赋存区大部可采
稳定
0-6.0
2.7
5
13
13
0

0.70-5.39
2.89
0-2
简单
全井田可采
稳定
27.4-36.7
31.9
6
14
14
0

0.87-1.75
1.15
0-1
简单
大部可采
稳定
19.2-25.5
21.7
8
14
14
0

2.50-4.44
3.18
1-2
简单
全井田可采
稳定
1.8-10.6
5.2
9
14
14
0

1.55-3.00
2.11
0-1
简单
全井田可采
稳定
1、2号煤层
位于山西组中下部，K4砂岩下40-57m。煤厚0.78-2.26m，平均1.54m。煤层顶板以泥岩为主，底板为泥岩、细粒砂岩，局部为粉砂岩。属全井田可采的稳定煤层。綾镝鯛駕櫬鹕踪韦辚糴。
2、4、5号煤层
位于山西组下部，上距2号煤层2.4-12.7m，平均6.1m。中西部4、5号煤合并，合并区称5号煤层，分叉区称4、5号煤层。5号煤层厚0.70-5.39m，平均2.89m，东薄西厚，规律明显。不含或含1-2层夹矸，结构简单，属全井田可采的稳定煤层。分叉区4号煤层厚0.65-3.20m，平均1.71m，不含或含一层夹矸，结构简单，属赋存区大部可采的稳定煤层。4、5号煤层顶板岩性为泥岩、炭质泥岩，底板岩性为砂质泥岩、泥岩。驅踬髏彦浃绥譎饴憂锦。
3、6号煤层
位于太原组上部，L5石灰岩之下，煤厚0.87-1.75m，平均1.15m。上距5号煤层27.4-36.7m，平均31.9m。不含或含一层夹矸，夹矸厚度0.11-0.40m，煤层结构简单。煤层顶板岩性为炭质泥岩，底板岩性为泥岩。属大部可采的稳定煤层。猫虿驢绘燈鮒诛髅貺庑。
4、8号煤层
位于太原组中下部，L1灰岩之下，煤厚2.50-4.44m，平均3.18m。上距6号煤层19.2-25.5m，平均21.7m。为本井田赋存最好的一层煤。不含或含一层夹矸，煤层结构简单。顶板岩性多为炭质泥岩，局部为L1石灰岩，底板岩性为砂质泥岩或细粒砂岩。属全井田可采的稳定煤层。锹籁饗迳琐筆襖鸥娅薔。
5、9号煤层
位于太原组下部，上距8号煤层1.8-10.6m，平均5.2m，煤层厚度1.55-3.00m，平均2.11m。不含或偶含一层夹矸，煤层结构简单。顶底板岩性均为泥岩或砂质泥岩。属全井田可采的稳定煤层。構氽頑黉碩饨荠龈话骛。
四、煤质及其工业用途
1、物理性质和宏观煤岩特征
井田内煤的颜色为黑色，条痕为褐、灰褐色。条带状结构为主，也有线理状、透镜状结构，层状、块状构造。
（1）2号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为>1500℃，属难熔灰。2号煤层为低中灰、低硫的焦煤。輒峄陽檉簖疖網儂號泶。
（2）4号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为＞1500℃，属难熔灰。4号煤层为中灰、低硫的焦煤、瘦煤。尧侧閆繭絳闕绚勵蜆贅。
（3）5号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为>1500℃，属难熔灰。5号煤层为中灰、低硫的瘦煤、焦煤。识饒鎂錕缢灩筧嚌俨淒。
（4）6号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为>1500℃，属难熔灰。6号煤层为低灰、中硫的贫煤、贫瘦煤、瘦煤。凍鈹鋨劳臘锴痫婦胫籴。
（5）8号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为高熔灰或难熔灰。8号煤层为低中灰、中高硫的贫煤、贫瘦煤。恥諤銪灭萦欢煬鞏鹜錦。
（6）9号煤层
煤灰成分以酸性矿物为主，碱性矿物只占少量。煤灰熔融性（ST）为高熔灰或难熔灰。9号煤层为中灰、中硫的贫煤。鯊腎鑰诎褳鉀沩懼統庫。
2、煤的工业用途
本井田煤类2号煤主要为焦煤，4、5号煤主要为瘦煤、焦煤，为炼焦用煤及配煤，经济价值高，6号煤部分为瘦煤、贫瘦煤，少部分为贫煤，可用作炼焦配煤和动力用煤，8、9号煤为贫煤、贫瘦煤，发热量较高，可作为动力用煤。硕癘鄴颃诌攆檸攜驤蔹。
五、井田水文地质
中兴煤矿位于清交矿区西南部，地形陡峻，沟谷深切，基岩裸露，黄土零星分布。地势大体为北部高、南部低。磁窑河为井田内较大的河流，在岭底村东500m处分叉，分为东沟和西沟，两沟汇入磁窑河，最后汇入汾河。井田处于煤层深埋区，基岩出露上石盒子组，石千峰组及刘家沟组地层。阌擻輳嬪諫迁择楨秘騖。
1、含水层组
（1）奥陶系中统石灰岩岩溶含水层组
奥陶系中统上马家沟组及峰峰组石灰岩为主要含水层组。含水结构以溶隙、溶孔为主。
（2）石炭系上统太原组石灰岩溶蚀裂隙含水层组
太原组以碎屑岩类夹石灰岩为主，为主要含煤地层之一。含水层主要为L5、L4、K2。据火山精查区的541号孔水文资料，单位涌水量为0.0492-0.0690L/ s·m，渗透系数0.71m/d，水位标高789.40m，说明本组含水层富水性弱。
（3）二叠系下统山西组砂岩裂隙含水层组氬嚕躑竄贸恳彈瀘颔澩。
本组砂岩不发育，常见有2号煤以上砂岩，5号煤下砂岩和K3砂岩，均不发育。以细粒砂岩为主。
（4）二叠系石盒子组砂岩裂隙含水层组
本组含厚砂岩多层，由于广泛出露，易于接受补给，所以常在沟谷有一些泉水涌出，水量一般很小，最大0.6L/s。据火山精查区资料，本组含水层其富水性弱。釷鹆資贏車贖孙滅獅赘。
（5）第四系全新统砂砾孔隙含水层
分布于磁窑河沟谷中，磁窑河河谷冲积层由砂砾层组成，厚5m左右为软的淡水。
2、隔水层
9号煤底至奥陶系顶面之间的岩层，厚60m左右，以泥质岩类为主，为隔水层。各基岩含水层之间的岩层，厚度较大，裂隙不发育，可视为隔水层。怂阐譜鯪迳導嘯畫長凉。
3、充水因素分析
（1）、地表水体对矿井的影响
①、井田内无大的地表水体，较大沟谷为市儿沟，由于井田内煤层埋藏较深，故地表水体对矿井开采无影响。②、井田内地形起伏较大，地势为北高南低，大气降水除少数消耗于蒸发及地表径流外，其余均汇入磁窑河或渗入地下。但对因采矿活动可能引起的地表下沉低洼、塌陷地带将会产生暂时积水现象，应引起重视。谚辞調担鈧谄动禪泻類。
（2）、含水层对矿井的影响
①、山西组砂岩裂隙水
井田先开采山西组2号煤层。2号煤层顶板砂岩孔隙裂隙含水层补给面积小，富水性弱，一般对2号煤层开采影响不大。嘰觐詿缧铴嗫偽純铪锩。
②、太原组灰岩岩溶水
太原组薄层灰岩岩溶裂隙承压水，该含水层水头压力较高（水位标高为+792.22m），是2号煤层底板间接充水水源。该含水层组与2号煤层之间有稳定可采的4号和5号煤层及砂泥岩隔水层，能起到一定的隔水作用，在正常地层层序不会发生该含水层水直接涌入2号煤开采工作面，但在遇到导水陷落柱及大的断裂构造时有发生突水的危险。熒绐譏钲鏌觶鷹緇機库。
③、奥陶系灰岩岩溶承压水
煤系地层下伏的厚层灰岩含水层，亦为2号煤层底板间接充水水源。
（3）、断层及陷落柱对矿井充水的影响
井田内地表未发现断层和陷落柱。
（4）、采（古）空区积水对矿井充水的影响
经估算，2号煤层采空区积水面积174000m2，积水量117418m3。
在同层开采时应注意留设隔离煤柱，而在开采2号煤之下的煤层时，采空区积水将是开采工作面主要充水水源，必须采取提前预疏放方法疏干上覆采空区积水，确保安全回采。鶼渍螻偉阅劍鲰腎邏蘞。
4、奥灰突水性分析
井田内奥灰含水层水位标高为800-870m，井田内可采煤层为2、4、5、6、8、9号煤层。
井田内除2号煤层东南角不带压外，其它部分及煤层均为带压开采。
通过最大突水系数计算结果可知，2、4、5、6号煤层处于带压开采安全区，8号煤层底板标高在455-563m为带压开采过渡区，>563m标高为带压开采安全区，9号煤层底板标高在450-587m为带压开采过渡区，>587m标高为带压开采安全区。纣忧蔣氳頑莶驅藥悯骛。
5、矿井水文地质类型评价
井田2、4、5号煤层的直接充水含水层为山西组砂岩裂隙含水层，间接充水含水层为太原组灰岩岩溶含水层和奥陶系灰岩岩溶含水层；2号煤层大部分存在奥灰带压开采，4、5号煤层全部存在奥灰带压开采；2号煤层含有少量采空区积水，根据《煤矿防治水规定》，2号煤层的矿井水文地质类型为中等。4、5号煤层的导水裂隙带能够导通2号及4号煤层的采空区积水，根据《煤矿防治水规定》，4、5号煤层的矿井水文地质类型为中等。颖刍莖蛺饽亿顿裊赔泷。
井田6、8、9号煤层的直接充水含水层为太原组灰岩岩溶含水层，间接充水含水层为奥陶系灰岩岩溶含水层，6、8、9号煤层均存在奥灰带压开采，且6、8、9号煤层开采时形成的导水裂隙带均能到达上层煤的煤层底板，沟通上部煤层采空区积水，根据《煤矿防治水规定》，6、8、9号煤层的矿井水文地质类型为中等。濫驂膽閉驟羥闈詔寢賻。
5、矿井涌水量
补充勘探地质报告对矿井涌水量采用了富水系数法、大井法分别进行了预算，并确定了中兴矿井300万t/a生产规模达产后，正常矿井涌水量可采用2200m3/d，最大矿井涌水量3150m3/d。銚銻縵哜鳗鸿锓謎諏涼。
考虑井筒淋水、井下消防洒水等，本设计确定正常矿井涌水量为2200/24+10（井筒淋水）+2394/24（井下防尘）=201m3/h，取200m3/h；最大矿井涌水量400m3/h。挤貼綬电麥结鈺贖哓类。
六、井田勘探程度及资源/储量
全井田资源储量中，采矿许可证批准开采的2号煤层资源储量4020万t，煤类均为焦煤。未批采4、5、6、8、9号煤层资源量25430万t，其中贫煤12544万t，贫瘦煤5149万t，瘦煤4215万t，焦煤3522万t。赔荊紳谘侖驟辽輩袜錈。
七、煤层开采技术条件
1、岩石物理力学性质
2号煤层的顶板大多为砂质泥岩，较破碎，不稳定，采后5-6个月来压。底板为泥岩或细粒砂岩，采后1年左右发生底鼓。4号煤层顶板大多为砂质泥岩，底板大多为泥岩。5号煤层顶板为细粒砂岩，底板为细粒砂岩。6号煤层顶板为石灰岩，底板为砂质泥岩。8号煤层顶板主要为砂质泥岩，底板主要为细粒砂岩。9号煤层顶板主要为泥岩，底板主要为粉砂岩。塤礙籟馐决穩賽釙冊庫。
2、瓦斯、煤尘及煤的自燃
（1）瓦斯
据山西焦煤集团有限责任公司2008年度矿井瓦斯等级鉴定结果，中兴煤矿矿井瓦斯绝对涌出量为43.38m3/min，相对涌出量为24.23m3/t，瓦斯等级为高瓦斯矿井。裊樣祕廬廂颤谚鍘羋蔺。
二氧化碳绝对涌出量为2.6m3/min，相对涌出量为1.45m3/t。
（2）煤尘
据12号钻孔各煤层煤尘爆炸性试验，2、4、5、6、8、9号煤层煤尘均具爆炸性。
（3）煤的自燃
2008年12月16日，山西省煤炭工业局关于《山西省焦煤集团有限责任公司2008年度矿井瓦斯等级和二氧化碳涌出量鉴定结果的批复》表明各煤层自燃等级为Ⅲ级，自燃倾向性质为不易自燃。仓嫗盤紲嘱珑詁鍬齊驁。
3、地温
井田内无井温测量成果资料，根据清徐详查资料，地温梯度均小于3℃/100m。井田属地温正常区。
第二章 井田开拓
第一节 井田境界及储量
一、井田境界
按照山西省国土资源厅2008年颁发的采矿许可证（证号：1400000830173），井田范围由下列5个坐标点连线圈定而成。全井田东西长5.5km，南北宽4.0km，面积19.8625km2。绽萬璉轆娛閬蛏鬮绾瀧。
拐点坐标见表2-1-1，
表2-1-1 井田范围拐点坐标
点号
X
Y
1
4166150.
19600300
2
4170150
19600300
3
4170150
19594800
4
4169000
19594800
5
4166150
19596300
二、储量
本井田构造简单，资源可靠性高，故系数取10%，经计算全矿井工业资源/储量29323.6万t，扣除永久煤柱损失后的设计资源/储量27929.1万t，再考虑工业场地、大巷和开采损失等因素后，共获得可采储量20806.6万t。骁顾燁鶚巯瀆蕪領鲡赙。

第二节 矿井设计生产能力及服务年限
一、矿井工作制度
矿井年工作日330d。其中，井下实行四班制，净提升时间为16h；地面实行三班制。
二、矿井设计生产能力
井田内地质储量较丰富、可靠，全矿井可采储量为24388.0万t/a。矿井设计生产能力为300万t/a计算，服务年限49.5a。瑣钋濺暧惲锟缟馭篩凉。
三、矿井服务年限
储量备用系数取1.4，矿井生产能力按300万t/a计算，矿井服务年限为49.5a，其中第一水平服务年限21a。鎦诗涇艳损楼紲鯗餳類。
第三节 井田开拓
井田开拓方式
（1） 中兴场地副斜井。井筒净断面为10.48m2，坡度24°46′，安装2JTP-1.6型双滚筒提升绞车。
（2）中兴场地主斜井。井筒净断面17.32m2，斜长599m，倾角26°50′42″，安装带宽800mm的大倾角强力胶带输送机和架空乘人装置。栉缏歐锄棗鈕种鵑瑶锬。
（3）峁上场地小煤窑副斜井。井筒净断面13.8m2，斜长888m，倾角31°11′32″。
三、水平划分及标高
水平划分及标高
本井田为一单斜构造，煤层埋藏标高+460~+780m，煤层走向为北西、北北西向，倾角小于12°。根据煤层的赋存条件，确定全井田在上、下煤组分别设开采水平，上煤组即第一水平标高设在+760m，下煤组即第二水平标高设在+680m。峁上主斜井落地于9号煤层底板+680m水平，马庄风井落地于2号煤层，水平标高为+624m，利用斜巷与下煤组沟通，构成通风和排水系统。辔烨棟剛殓攬瑤丽阄应。
四、采区划分
全井田上煤组划分为四个采区：一采区（双翼采区）、二采区（单翼采区）、三采区（单翼采区）和四采区（双翼采区）；全井田下煤组共划分为两个双翼采区：五采区（双翼采区）和六采区（双翼采区）。即全矿井共划分为六个采区：上煤组四个采区，下煤组两个采区。峴扬斕滾澗辐滠兴渙藺。
七、开采顺序
上下煤层采用下行扒皮开采，同一层煤采用顺序开采方式，由浅入深，先易后难，由近及远，初期先采上煤组，待下煤组解放后，可以实行上下煤组配采，以取得更好的经济效益。詩叁撻訥烬忧毀厉鋨骜。
各煤组中先采上层煤，后采下层煤，这样有利于下煤组瓦斯的释放。
第四节 井筒
根据矿井开拓部署和通风安全等要求，共有五个井筒，即行人斜井、副斜井、主斜井、回风斜井、马庄风井。
1、行人斜井。该井筒担负全矿井人员上下井和进风任务及安全出口。
2、副斜井。该井筒担负矿井矸石提升、材料、小型设备升降，承担除下大件以外的辅助提示任务，兼进风及安全出口。则鯤愜韋瘓賈晖园栋泷。
3、回风斜井。作为全矿井回风井筒之一。
4、峁上主斜井。承担矿井运煤的主要任务和提升液压支架等大型设备的运输通道，兼做进风井和安全出口。
5、马庄回风立井作为矿井的另一个安全出口。
第五节 井底车场
1、中兴井底车场
井底车场为环形车场，位于中兴场地主副斜井井底，今后矿井生产主要集中在井田的中东部。现将主要硐室介绍如下：胀鏝彈奥秘孫戶孪钇賻。
（1）井下消防材料库
在井底车场中设有消防材料库，设计按《煤矿安全规程》规定装备有消防列车和相应的消防器材。
（2）中央水仓、泵房、变电所
在副斜井井底车场附近布置有中央水泵房和中央变电所，其中中央水泵房主水仓容积为620m3，副水仓容积为530m3。中央变电所硐室巷道净断面积为12.76㎡，硐室长度为30m。以峁上主斜井井底中央排水系统为主。鳃躋峽祷紉诵帮废掃減。
（3）井下爆炸材料发放硐室
矿井在井底布置有一个井下爆破材料库，爆破材料库为壁槽式，支护方式为砼砌碹，具有独立的通风系统，炸药允许最大存放量为5t，雷管允许最大存放量为5万发。稟虛嬪赈维哜妝扩踴粜。
矿井地面不设爆破材料库，由民爆管理部门直接运至矿井工业场地，由民爆专职管理人员护送直接运往井下爆破材料库。实际上该库存在安全隐患，主要是库房巷道与主要运输巷道的轨道巷垂直距离为45.5m，不足60m安全距离要求。陽簍埡鲑罷規呜旧岿錟。
2、峁上主斜井井底车场
中兴井底车场主要承担除大件外的辅助运输任务，峁上主斜井井底车场承担排水、大件运输、煤炭运输等任务。
第三章 大巷运输及设备
第一节 运输方式选择
一、井下煤炭运输
根据矿井生产能力、开拓方式、采区及工作面布置等，井下新开拓巷道原煤输送采用钢绳芯阻燃强力带式输送机。
二、井下辅助运输设备选型
1、材料运输
中兴井田内煤层倾角一般为3~15°，井下巷道一般沿煤层或者煤层顶底板布置，巷道的坡度一般也在3~15°之间。因此，矿井初期选用SQ-1400型无极绳绞车牵引1t固定式矿车作为大巷辅助运输，布置在上煤组西翼轨道大巷。无级绳绞车技术参数如下：沩氣嘮戇苌鑿鑿槠谔應。
无极绳绞车型号： SQ-1400/110
绞车功率： 110kW
滚筒直径： 1400mm
最大牵引力： 90kN
公称绳速： 0.2~2.5m/s
最大倾角： 12°
牵引重量（含平板车）： 30t
适运距离： ≤2300m
2、人员运输
目前，中兴煤矿在行人斜井内布置有一套架空乘人装置，担负人员上、下井。
第二节 矿 车
一、矿车类型
根据国家煤矿装备标准化、系列化、定型化的要求，辅助运输设备选用标准600mm轨距1t固定矿车，配置适量的与1t固定矿车相匹配的材料车及平板车，综采设备考虑整体运输，选用载重25t特制平板车。钡嵐縣緱虜荣产涛團蔺。
二、矿车数量
按照排列法计算矿车数量，并参照部分生产矿井实际矿车使用情况配备材料车、平板车数量，各类型矿车及增加数量见表3-2-1.懨俠劑鈍触乐鹇烬觶騮。
表3-2-1 矿井主要车辆的型号及配备
顺序
矿车名称
型 号
单位
数量
备注
1
1t固定箱式矿车
MG1.1-6B
辆
100
新增
2
材料车
MC1-6B
辆
40
新增
3
平板车
MP1-6A
辆
40
新增
4
特制平板车
载重25t
辆
40
新增

第四章 采区布置及装备
第一节 采区布置
一、采区巷道布置
1、采区巷道布置
采区布置采用大巷式布置方式，即大巷兼作采区巷道。利用上、下各煤组大巷直接布置回采工作面。
根据工作面通风、运输的需求，矿井投产时上煤组布置新增四条大巷分别为上煤组胶带输送机大巷、上煤组轨道大巷和上煤组回风大巷一、上煤组回风大巷二。其中：上煤组胶带输送机大巷沿5（4+5）号煤层布置、上煤组轨道大巷沿5（4+5）号煤层底板布置、上煤组回风大巷一和二沿2号煤层布置，大巷间距40m。謾饱兗争詣繚鮐癞别瀘。
矿井开采后期开拓至下煤组时，布置五条下煤组大巷，分别为下煤组胶带输送机大巷、下煤组轨道大巷、下煤组进风行人大巷、下煤组回风大巷一、下煤组回风大巷二。其中：下煤组胶带输送机大巷沿9号煤层布置、下煤组轨道大巷、下煤组进风行人大巷、下煤组回风大巷一均沿8号煤层布置，下煤组回风大巷二沿6号煤层布置，四条大巷间距40m。呙铉們欤谦鸪饺竞荡赚。
2、采区生产系统
（1）原煤运输系统
工作面刮板输送机→破碎机→转载机→工作面胶带输送机顺槽→溜槽→胶带输送机大巷→井底煤仓→峁上主斜井→地面。莹谐龌蕲賞组靄绉嚴减。
（2）辅助运输系统
工作面所需材料、小型设备运输采用1t矿车，由中兴工业场地地面→中兴副斜井→中兴井底车场→轨道大巷→工作面中部车场→轨道顺槽→工作面。井下矸石运输则与之相反。麸肃鹏镟轿騍镣缚縟糶。
工作面所需液压支架等大型设备运输采用专用平板车，由峁上场地地面→峁上主斜井→轨道大巷→工作面中部车场→轨道顺槽→工作面。納畴鳗吶鄖禎銣腻鰲锬。
（3）通风系统
新鲜风流由地面→峁上主斜井、中兴行人斜井和中兴副斜井→胶带输送机大巷和轨道大巷→工作面中部车场→工作面胶带输送机顺槽和工作面轨道顺槽→工作面。風撵鲔貓铁频钙蓟纠庙。
泛风风流由工作面→工作面回风顺槽→回风大巷→峁上回风斜井和马庄风井→地面。
各掘进工作面所需新鲜风流借助局扇就近从进风流中送入。
（4）排水系统
对于一采区排水维持目前的排水系统现状。矿井产业升级后，作为采区水仓，其水排至峁上主斜井井底水仓。
对于其余各采区排水，工作面各顺槽及掘进工作面内均配备有污水泵，将积水排至井底煤泥清理斜巷入口处，自流至+680m水平井底水仓，或将积水排至各采区临时水仓，然后由各自的水泵经大巷排至煤泥清理斜巷入口处，自流至+680m水平井底水仓经由峁上主斜井排至峁上工业场地地面矿井水处理站。灭嗳骇諗鋅猎輛觏馊藹。
第二节 采煤方法和采煤工艺
一、采煤方法的选择
矿井开采的煤层多为缓倾斜薄及中厚煤层，地质构造简单，煤层赋存较稳定，采用单一长壁采煤法，后退式回采，全部冒落法管理顶板。铹鸝饷飾镡閌赀诨癱骝。
二、采煤工艺
矿井目前在一采区布置一套薄煤层高档普采工作面。长壁采煤法按综合机械化开采。
三、机械配备
井下一采区已有机械配备及三采区回采工作面机械配备见表4-2-2、4-2-3。
表4-2-2 现有一采区回采工作面机械配备表
序号
名称
规格型号
功率kW
能力（t/h）
1
采煤机
MG250-600AWD
600

2
刮板输送机
SGZ764/500
500
900
3
破碎机
PCM-110
110
1000
4
转载机
SZZ-764/160
160
900
5
液压支架
ZY3200/12/29

6
端头支架
ZY3800/12/29

7
皮带输送机
DSP-1080/2×160
320
800
8
乳化液泵站
BRW200/31.5
125

9
喷雾泵站
BRW315/6.3
45

表4-2-3 三采区回采工作面机械配备表
序号
名称
规格型号
功率kW
能力（t/h）
1
采煤机
MG300/700-AWD
700

2
刮板输送机
SGZ764/500
500
900
3
破碎机
PCM-110
110
1000
4
转载机
SZZ-764/200
200
900
5
液压支架
ZY3200/12/29

6
端头支架
ZY3800/12/29

7
皮带输送机
DSP-1080/2×160
2×160
800
8
乳化液泵站
WRB-200/31.5
125

9
喷雾泵站
XPB-320/6.3
45

四、采煤工作面布置
1、工作面长度的确定
中兴煤矿一采区综采工作面长度为180m，三采区综采工作面长度为200m。
2、工作面采高
采区2号煤层综采工作面采高分别为一采区1.30~2.05m，平均1.75m；三采区1.10～2.10m，平均1.68m。攙閿频嵘陣澇諗谴隴泸。
3、工作面年推进度
（1）工作面循环进度
工作面循环进度取决于采煤工艺和采煤机截深。工作面回采工艺为双向进刀、双向割煤，采煤机每割一刀为一个循环。趕輾雏纨颗锊讨跃满賺。
2号煤层综采工作面采煤机有效截深均为0.6m，则其循环进度均为0.6m。
（2）工作面日循环数
矿井工作制度为“四·六”制，三班生产，一班准备，每班工作时间6h。
（3）工作面年推进度
一采区工作面年推进度：11×0.6×330＝2376m
三采区工作面年推进度：12×0.6×330＝2178m
第三节 巷道掘进
一、主要巷道断面及支护方式
根据本矿井巷道围岩状况，设计推荐岩巷支护以锚喷为主，煤巷以锚网喷和锚梁网支护为主，煤巷大断面支护采用锚梁网加锚索或锚注的支护方式。对于围岩破碎巷道可采用锚网喷或加U型钢棚复合支护等支护形式。夹覡闾辁駁档驀迁锬減。
表4-3-1 综掘工作面机械配备表
序号
名称
规格型号
功率（kW）
备注
1
掘进机
EPJ-160TP型
160

2
掘进转载机
SZZ-730/75型
75
转载能力630t/h
3
掘进胶带输送机
SJJ-800/90型
90
运输能力400t/h
4
单体锚杆钻机
MGJ-Ⅱ型
10

5
湿式除尘器
SCF-7型
37
风量6.8m3/s
6
局部扇风机
FD-1№8/2×55型
2×55
风量700～900m/min3
7
污水泵
80WG型
22
流量40～110m3/h
8
探水钻
MAZ-200型
11
最大钻进深度200m
9
激光指向仪
JZB-1型

表4-3-2 普掘工作面机械配备表
序号
名称
规格型号
功率（kW）
备注
1
气腿式凿岩机
ZY24型

耗气量2.8m3/min
2
煤电钻
ZMS-12B型
1.2

3
单体锚杆钻机
MGJ-II型
10

4
风镐
G10型

耗气量1.2m2/min
5
局部扇风机
FBD№6.0/2×30型
2×30
风量430～600m3/min
6
混凝土搅拌机
安-Ⅳ型
5.5
能力7m3/h
7
混凝土喷射机
HPHC-5型
5.5
耗风量5～8m3/min
8
喷浆机械手
FS-1型
3

9
污水泵
80WG型
22
流量40～110m3/h
10
探水钻
MAZ-200型
11
最大钻进深度200m
11
激光指向仪
JZB-1型

12
耙斗装岩机
P-30B型
660
生产能力30～50m3/h
三、井巷工程量
矿井达到设计产量时，新增井巷工程总量为25939.6m，掘进总体积为431813.9m3。其中煤巷工程量12980.0m，占总工程量的50.04%，岩巷工程量12959.6m，占总工程量的49.96%。矿井万t掘进率108.1m。详见表4-3-3。视絀镘鸸鲚鐘脑钧欖粝。
表4-3-3 矿井投产时新增井巷工程量汇总表
序号
工程名称
长 度（m）
体 积（m3）
一
井筒
主斜井
1417.7
31340.0
马庄风井
532.0
17230.4
二
井底车场及主要硐室
472.7
8029.8
三
主要运输及回风道
11170.8
207743.9
四
采区巷道
11415.0
156590.5
五
排水系统
321.7
3866.5
六
供电系统
613.7
6315.8
七
矿井合计
25939.6
431813.9
八
按煤岩
别分类
煤 巷
12980.0
217609.5
岩 巷
12959.6
214204.3

第五章 通风与安全
第一节 概 况
一、矿井瓦斯涌出量
1、瓦斯
据山西焦煤集团有限责任公司2008年度矿井瓦斯等级鉴定结果，中兴煤矿矿井瓦斯绝对涌出量为43.38m3/min，相对涌出量为24.23m3/t，瓦斯等级为高瓦斯矿井。偽澀锟攢鴛擋緬铹鈞錠。
二氧化碳绝对涌出量为2.6m3/min，相对涌出量为1.45m3/t。
2、矿井最大瓦斯涌出量预测
矿井瓦斯涌出量预测结果
生产时期
矿井瓦斯涌出量
采区
相对量 （m3/t）
绝对量
m3/min
已采采空区涌出系数K″
矿井
日产量（t）
相对量 （m3/t）
绝对量m3/min
初期
一2
18.56
42.97
1.20
9091
24.13
152.34
二2
21.41
40.55
三2
20.64
43.43
中期
二2
20.63
43.41
1.25
9091
21.40
135.10
一5
15.36
64.65
后期
一8
20.45
64.
