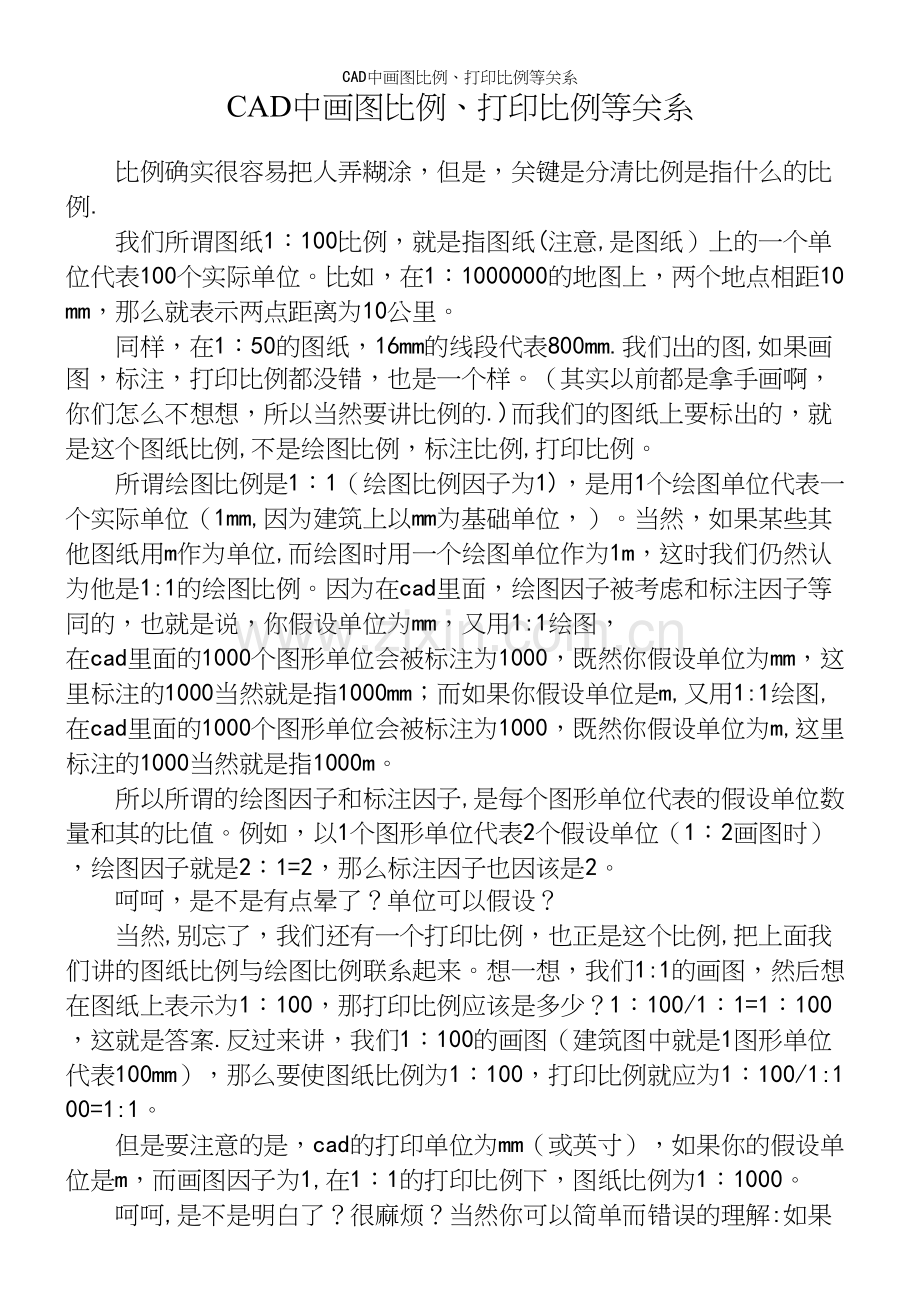

CAD中画图比例、打印比例等关系
比例确实很容易把人弄糊涂,但是,关键是分清比例是指什么的比例.
我们所谓图纸1:100比例,就是指图纸(注意,是图纸)上的一个单位代表100个实际单位。比如,在1:1000000的地图上,两个地点相距10mm,那么就表示两点距离为10公里。
同样,在1:50的图纸,16mm的线段代表800mm.我们出的图,如果画图,标注,打印比例都没错,也是一个样。(其实以前都是拿手画啊,你们怎么不想想,所以当然要讲比例的.)而我们的图纸上要标出的,就是这个图纸比例,不是绘图比例,标注比例,打印比例。
所谓绘图比例是1:1(绘图比例因子为1),是用1个绘图单位代表一个实际单位(1mm,因为建筑上以mm为基础单位,)。当然,如果某些其他图纸用m作为单位,而绘图时用一个绘图单位作为1m,这时我们仍然认为他是1:1的绘图比例。因为在cad里面,绘图因子被考虑和标注因子等同的,也就是说,你假设单位为mm,又用1:1绘图, 在cad里面的1000个图形单位会被标注为1000,既然你假设单位为mm,这里标注的1000当然就是指1000mm;而如果你假设单位是m,又用1:1绘图, 在cad里面的1000个图形单位会被标注为1000,既然你假设单位为m,这里标注的1000当然就是指1000m。
所以所谓的绘图因子和标注因子,是每个图形单位代表的假设单位数量和其的比值。例如,以1个图形单位代表2个假设单位(1:2画图时),绘图因子就是2:1=2,那么标注因子也因该是2。
呵呵,是不是有点晕了?单位可以假设?
当然,别忘了,我们还有一个打印比例,也正是这个比例,把上面我们讲的图纸比例与绘图比例联系起来。想一想,我们1:1的画图,然后想在图纸上表示为1:100,那打印比例应该是多少?1:100/1:1=1:100,这就是答案.反过来讲,我们1:100的画图(建筑图中就是1图形单位代表100mm),那么要使图纸比例为1:100,打印比例就应为1:100/1:100=1:1。
但是要注意的是,cad的打印单位为mm(或英寸),如果你的假设单位是m,而画图因子为1,在1:1的打印比例下,图纸比例为1:1000。
呵呵,是不是明白了?很麻烦?当然你可以简单而错误的理解:如果我们以1图形单位代表1mm(并且打印比例默认为1:100)那么我们的“画图比例”就是1:100,而标注因子因为以1:100为基准,所以其他比例的比例因子计算如下:
1:100/1:200=2(意味图形缩小一倍,单位不变)
1:100/1:50=0.5(意味图形放大一倍,单位不变)
1:100/1:25=0.25
1:100/1:20=0。2
