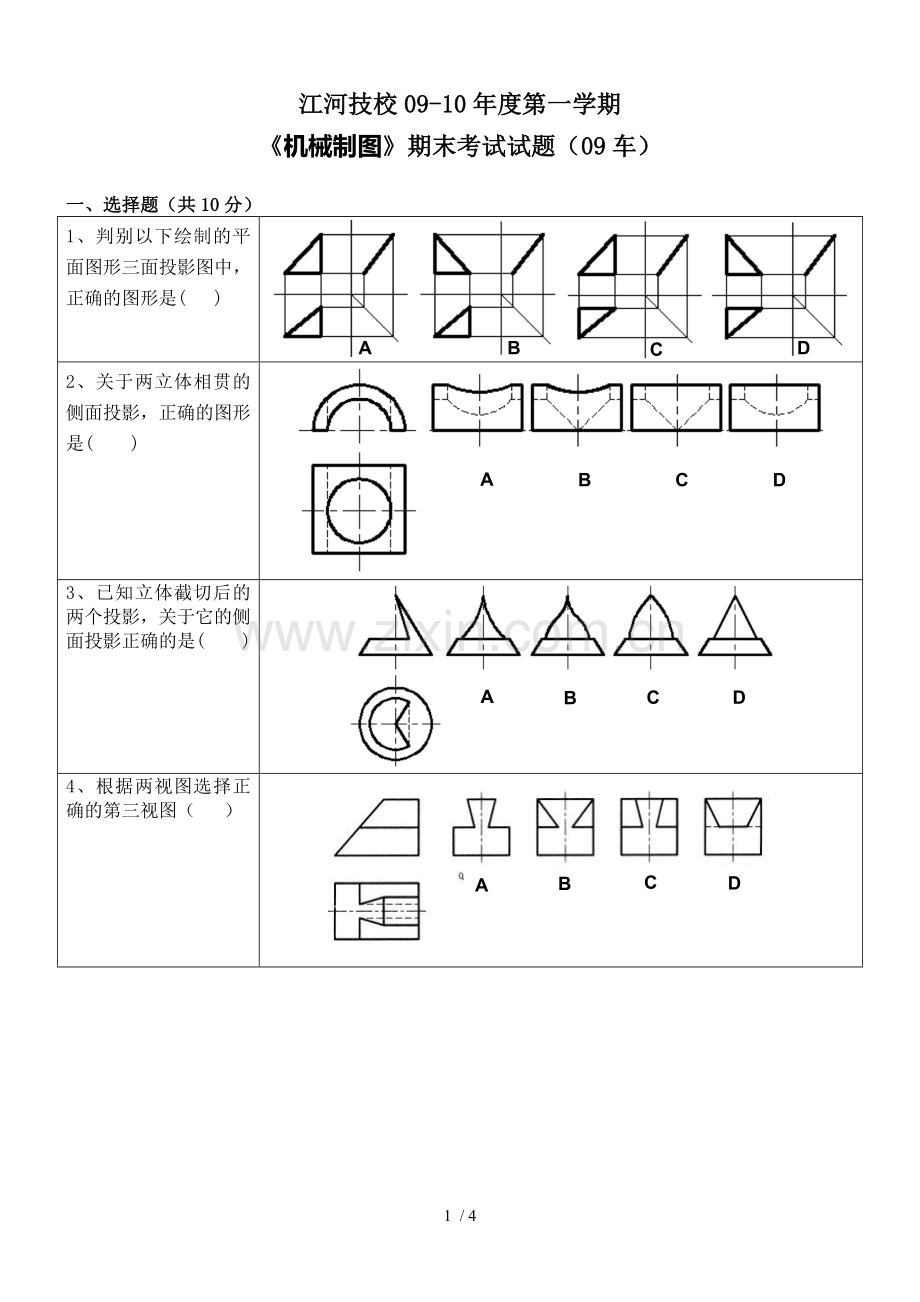

江河技校09-10年度第一学期机械制图期末考试试题（09车）一、选择题（共10分）1、判别以下绘制的平面图形三面投影图中，正确的图形是( )DCBA2、关于两立体相贯的侧面投影，正确的图形是( )DCBA3、已知立体截切后的两个投影，关于它的侧面投影正确的是( )DBCA4、根据两视图选择正确的第三视图（ ）DBAC5、点A在圆球表面上，找出正确的视图（ ）CDBA二、作图题（共90分）1、根据给出的尺寸，完成右图所示图形（10分）2、已知平面的两面投影，完成其第三面投影。（10分）3、已知立体的两视图，补画第三视图，并作出立体表面上M、N点的另两个投影。（15分） 4、根据轴侧图，补画三视图中所缺的线条（10分）5、完成立体被切割后的三面投影（20分） 6、求作以下两组立体的相贯线。（10分） 7、根据三视图画轴侧图，尺寸在图上量取（15分）4 / 4
