沛县舞阳桥市政工程
施工组织设计
编号(2007-06)
编制人:沛县水利交通建筑安装工程总公司
编制日期: 二○○七年二月八日

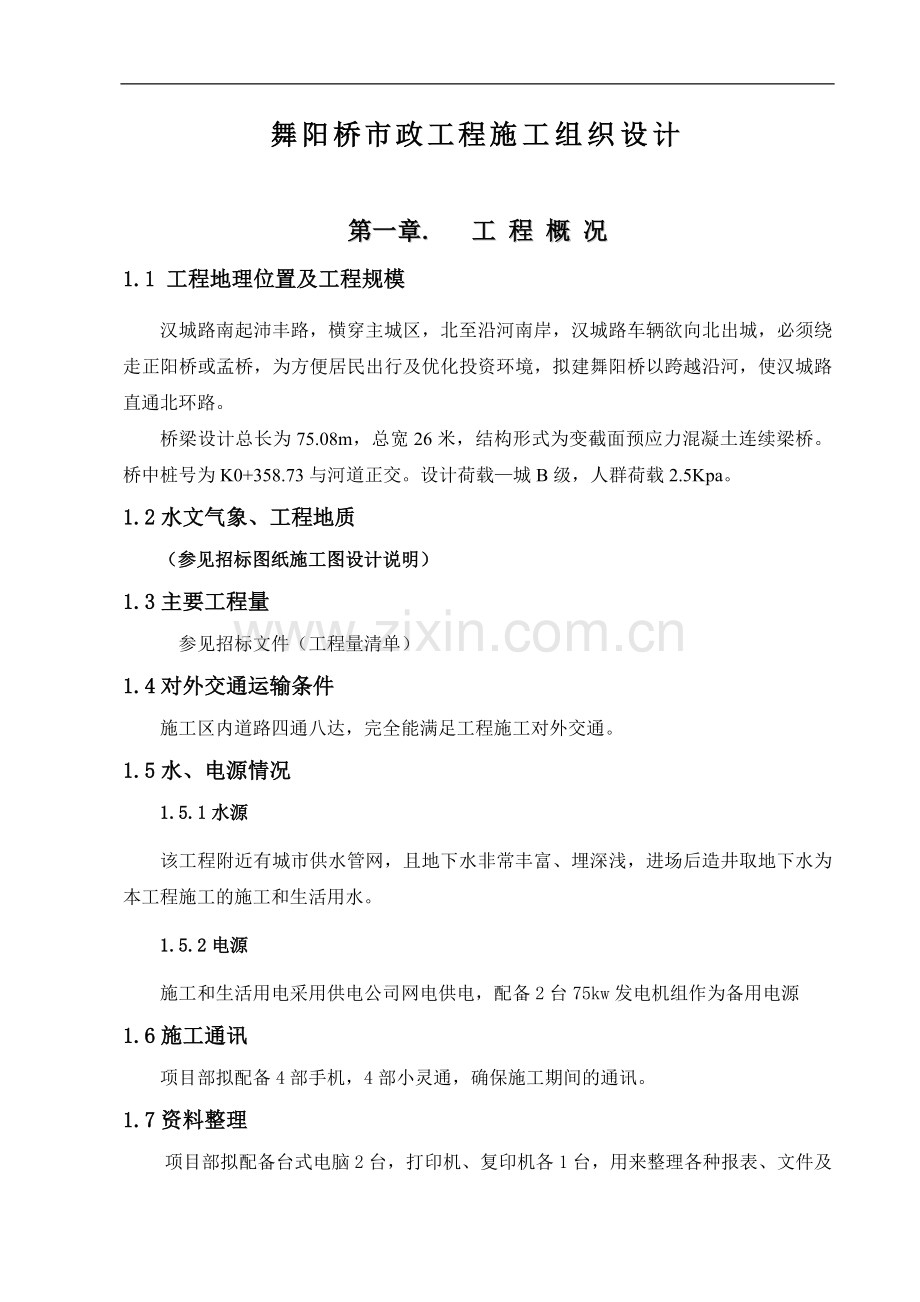

舞阳桥市政工程施工组织设计
第一章. 工 程 概 况
1.1 工程地理位置及工程规模
汉城路南起沛丰路,横穿主城区,北至沿河南岸,汉城路车辆欲向北出城,必须绕走正阳桥或孟桥,为方便居民出行及优化投资环境,拟建舞阳桥以跨越沿河,使汉城路直通北环路。
桥梁设计总长为75.08m,总宽26米,结构形式为变截面预应力混凝土连续梁桥。桥中桩号为K0+358.73与河道正交。设计荷载—城B级,人群荷载2.5Kpa。
1.2水文气象、工程地质
(参见招标图纸施工图设计说明)
1.3主要工程量
参见招标文件(工程量清单)
1.4对外交通运输条件
施工区内道路四通八达,完全能满足工程施工对外交通。
1.5水、电源情况
1.5.1水源
该工程附近有城市供水管网,且地下水非常丰富、埋深浅,进场后造井取地下水为本工程施工的施工和生活用水。
1.5.2电源
施工和生活用电采用供电公司网电供电,配备2台75kw发电机组作为备用电源
1.6施工通讯
项目部拟配备4部手机,4部小灵通,确保施工期间的通讯。
1.7资料整理
项目部拟配备台式电脑2台,打印机、复印机各1台,用来整理各种报表、文件及验评资料,以保证资料清洁、整齐、美观。
1.8计划工期目标
计划总工期目标:保证自开工令签发之日起,180日历日竣工交付。
1.9质量目标
本工程质量承诺:达到 “ 合格 ”等级标准。
1.10质量责任制
本工程实行质量责任终身负责制,法人代表、项目经理、技术负责人对本工程质量分别负终身的领导责任、直接责任和技术责任。施工时明确各分部工程、单元工程的质量直接负责人和技术负责人,建立身份证档案报发包人,主要人员在工地显著位置树牌告示。
第二章 施工准备
施工准备工作是确保施工质量及进度的必要条件之一,只有做好了施工准备工作,才能在施工中有计划、有步骤、有组织地展开工程施工,减少因施工准备不充分而引起的施工顺序混乱及停顿现象,为均衡生产创造条件。施工准备包括:施工测量、材料检验、人员配备、机械配备、施工便道铺设、施工明水排除、水电设施安装,场地布置、现场工艺试验及砼配合比试验等。
2.1施工测量
施工测量工作是否准确及时,将会影响工程施工质量及施工进度。我们将组织精干的测量班、利用合格的测量工具进行本工程的施工测量,内容包括:施工前的测量、施工中测量、竣工测量等。无论采取哪一种测量我们都严格按照《国家一、二等水准测量规范》GB12897-91标准要求施测。本工程拟采用2台J2型经纬仪进行本工程的纵、横向轴线测设工作,采用2台DS3型水准仪、2把50m钢尺及花杆、线坠、标尺等其它一些测量工具。
2.1.1施工前的测量
⑴根据施工测量规范的要求,会同监理提供的测量基准点、基准线和水准点及其基本资料和数据加以校核,无误后,做好引桩和护桩的工作。
⑵根据规范要求测设出主要控制轴线及引设高程点,换手校核无误后做好引桩和护
桩工作,并将测设数据整理成资料报监理人审批。
⑶进行基坑土方开挖前的实际断面测量,做好记录,并整理成资料报审及存档。
⑷本工程的施工测量,轴线测设拟采用坐标系方法,测设施工导线;高程测量拟采用双仪高方法测设高程点,所有的测设精度必须满足测量规范的要求。
⑸测设完毕后绘制平面图、整理测设数据,报监理人审批合格后方可使用,在施工中应随时检测校核。
2.1.2施工中测量
施工中测量包括:建筑物线位的测设与检查,隐蔽工程测量,变形观测等。主要有以下几点:
⑴基坑部分必须精确的测设出开挖断面控制线,换手校核无误后做好引桩及护桩工作;高程点引设个数不少于4点,双仪高测设,反复闭合后将测设数据整理成资料,报监理审批。
⑵底板高程施工测量
A轴线控制:按监理批复的施工控制坐标系,精确的测设出混凝土底板及砌石护底的设计边线,校核无误后,整理成资料,报监理审批。
B高程控制:在基坑内稳定的地方引测不少于3个高程点,并精确的将高程引测到预先做好的混凝土标志墩上,校核无误后整理成资料,报监理人审批并存档。施工中用双仪高法或换手法进行底板工程的高程控制工作。
⑶墩墙工程的施工测量
A利用准确的施工坐标控制网将墩墙的内外边线测放在底板上,校核无误后弹出墨线。
B墩墙垂直度的控制:在内外边线的外侧30cm处,用墨线弹出二条分别平行于内外墩墙边线的直线,在施工中采用线坠来控制墩墙的垂直度。
C高程控制:在墩墙的外露面弹出50cm或100cm墨线,按此等高线用钢尺将高程引到墙顶,实现墩墙高程控制的目的。
2.1.3竣工测量
⑴随着施工的进程,按规范要求及竣工要求逐渐积累竣工资料。
⑵按验收规范要求,确定测量项目,保证竣工测量工作完整性。
2.1.4测量仪器
拟投入SD3水准仪1台、J2经纬仪1台、50m钢尺2把及其它测设工具。
2.2材料检验
在规定的时间内按规定要求对工程使用的材料(如:水泥、粗细骨料、外加剂、钢筋及其焊接件及其他材料)进行取样试验,试验结果报送监理人审批,合格后方可使用。
2.3人员配备
人员配备情况详见本施工组织第“九”章部分的内容。
2.4机械配备
机械配备情况详见本施工组织第“六”章部分的内容。
2.5施工便道铺设
由于该工程施工道路良好,施工便道铺设工程量少。施工中我公司采用土方机械定期加强对场内施工调土道路的维护及围堰的保护。我公司进场后对生活区拟采用泥结石15cm厚硬化,面层铺设5cm厚碎石。具体位置详见施工平面布置图。
2.6施工围堰及施工降排水
2.6.1围堰填筑
在桥的上下游约100m处筑打围堰,顶宽5m,顶高基本与滩面齐平,边坡1:3的,迎水面用草袋土围护,防止上下游的明水流入施工区。施工围堰顶部硬化,作为临时施工道路。围堰筑打充分利用破堤的土方,不足部分外购。采用挖掘机配合推土机组合施工,施工采用两侧进占法施工,边填筑边碾压。围堰合垄后派专人进行维护,且围堰顶临河两侧用钢管做防护栏杆。
2.6.2围堰拆除
围堰拆除采用挖掘机配合自卸车施工,拆除时从河中心退步开挖,一次性开挖到位,不留埂坎。开挖的土方运至监理人指认位置。
2.6.3施工降排水
我单位中标后,在新建建筑物上下游筑打围堰,在基坑作业区外开挖截水沟将外来回水、渗水等阻挡在施工作业区以外,并通过安设在上下游围堰处的10寸混流泵将施工区内的明水排入上下游河道。
2.6.4降、排水工程所需设备
序 号
机 械 名 称
型 号
数 量
1
混 流 泵
10寸
2台套
2
发 电 机
75KW
2台套
3
挖 掘 机
KT320
2台套
4
自卸车
5t
4辆
5
推土机
74kw
2台
6
潜水泵
2.8kw
10台套
2.7场地布置
场地设置主要是合理布置生活区、施工区、预制场和各种安全保护及文明施工设施,确保施工方便,不互相干扰,为均衡连续生产创造条件。临时设施: 本桥新修办公用房采用彩钢板房,建筑面积80㎡、生活用房采用苦菱拼装板房,建筑面积200㎡。钢筋加工场采用石棉瓦棚,建筑面积50㎡;材料库采用苦菱土房,修建面积30㎡。
详细情况参见施工平面布置图。
2.8砼配合比试验
与监理人一起在工地现场按规范要求抽取水泥、骨料及外加剂等材料送到具有贰级以上资质的试验中心或监理人指定的试验室做C50、C30、C25 、C20砼及M10砂浆配合比试配试验,其成果作为工程施工的依据。
2.9保险
进场后,我方主动与建管处联系,通过沟通协商向保险公司进行投保,主要做好工程险和第三者责任险(发包人和监理人)。
第三章 施 工 组 织
我们沛县水利交通建筑安装工程总公司经过多年的发展,在水利、市政、房屋建筑等多方面都所建树,并已形成了一套完善的施工管理机制,早在1999年我公司就率先通过了 GB/T19001-2000质量体系认证,并建立了严格的质量管理体系,制定了质量方针和质量目标。一旦我方中标,我公司将以此为契机,将质量管理模式、质量方针及质量目标贯彻到工程施工当中去,并进一步完善我们的质量管理体系,控制并优化质量过程,促进质量体系的有效运行,实现质量目标。合同签订后,我们将根据项目管理的要求,及时成立“沛县舞阳桥市政工程项目经理部”,下设总工办、技术科、安检科、财务科、供应科、试验室、地区科。并组织土石方工程施工队、砌石施工队、砼工程施工队进行本合同工程全部的施工任务。
各科室具体分工如下:
⑴经理部:负责全面工作及职能部门的协调、调度。
⑵总工办:负责贯标工作、制定施工技术方案、攻克技术难关、解决实际问题、监督施工质量。
⑶生产技术科:负责工程测量放线、按制定的施工技术方案指导施工及时把工程施工情况反映至总工办,同时做好各种原始记录,合理安排人力、机械,确保工程顺利进行,并负责提供材料、机械、人员资金的用量计划、施工中的签证与计量、完工时的决算等工作。
⑷安检科:负责对施工过程中各项工序的安全与质量检查督促,及时有效地进行各项工序的质量评定,做好隐蔽工程的验收资料(包括文字资料及图片资料),并负责在施工区内设置一切必要的信号装置、各种机械的接地装置、用电设备的安全保护装置和施工区与生活区的防火保护装置及工地治安管理等工作。
⑸财务科:协助计划办做好资金合理运用及财务统计结算工作。
⑹供应科:负责材料采购、保管、供应等工作,负责机电设备的安装调试和调配与维修、保养等工作。
⑺试验室:负责工程中各种现场试验及检测,提出合理参数指导工程施工,做好各项试验记录及上报检测资料。
⑻地区科:负责文明工地建设、工地治安管理和后勤保障等工作。
施工组织机构框图
技术科:方宗文
:
安检科:魏德鹏
试验室:王芳
地区科:张智勇
财务科:李言华
供应科:张志辉
项目经理部:贾敏
技术负责人:田智勇
项目副经理:刘青
砼施工队:刘建军
土石方施工队:张开兵
灌注桩施工队:龚逢敏
第四章 施工现场布置
临时工程本着节约用地,有利施工,方便生活,便于管理的原则,根据业主提供的场地,经过现场考察,综合各种因素进行现场规划紧凑布置,生活区和加工场布置在桥台后道路两侧50m范围内,预制场和搅拌站设置在桥台后占用道路。具体布置见施工总布置图。
(一).施工工场布置
4.1 施工交通道路
4.1.1 场外道路:根据现场勘察情况,进场道路四通八达,施工设备及钢材、水泥可从市区道路或外环路运抵工地。
4.1.2 场内道路
场内道路标准为:根据建筑物的施工围堰修筑一条环行施工道路,宽为4.0M,路基采用泥结石压实,路面高于地面30CM,中间按1.5%坡度凸起。
4.1.3道路修筑及养护要求
a.进场后马上与当地村委会联系,取得村委会的配合,做好工程期间的通行管理工作。
b.在围堰两侧及基坑边缘设置围栏,派专人值班,确保过往行人的安全。
c.施工期间做好工程区域的光缆和通讯设施的安全,设立醒目的警示标志,防止施工运输造成设施的损害。
d.施工期间各区委派四名工人、进行路基和路面的排水和洒水除尘工作,做到雨天不起泥,晴天不起灰,将施工作业的扬尘公害减少到最低程度。
4.2 施工用电及照明
施工和生活用电尽量采用附近电网供电,自备45KW发电机组2台,作为备用电源。根据工程施工工期要求,夜间施工较多,为保证夜间正常施工及过往车辆和人员行走安全,进出场道路和主要干道设置高杆路灯亮度满足夜间施工要求。
4.3 施工供水
a.生产及生活用水采用地下水,无论采用何种水源,必须经过严格的水质检测,符合《混凝土拌和用水标准》JGJ63—89的规定。在拌和台附近架设10m3的水罐,以用于存蓄拌和用水。同时为发包人、监理人及其它承包人提供办公和生活用水,办公室内提供饮用水(纯净水)。
b.拌和用水将抽取地下水。
4.4 施工通讯
开工后项目部主要管理人员和监理人员部现场配备手机和小灵通。确保随时与项目部、监理部和业主的联系。
4.5 砼生产系统
该工程在现场设置拌和站,砼工程量大,因而设置桥头位置每侧设1台350L强制式锥筒搅拌机作为现场拌制砼、拌制砂浆和预制构件拌制混凝土另外设置搅拌站配HBE80砼输送泵。
4.6 钢木加工厂
4.6.1钢筋加工场
根据现场征地情况在桥台后路两侧,设置钢筋加工场占地50M2,进场钢筋及加工成形的钢筋进行分别堆放,堆放时,钢筋下部用木方垫高30CM,钢筋上部采用彩条布覆盖。
4.6.2 木工加工场
根据需在桥台后路两侧,搭建50M2加工房,采用石棉瓦棚。加工成形的木模板分别堆放,并加以保护,用彩条布覆盖,并留有80M2的钢模板堆放场。
4.7仓库
仓库采用活动彩钢板房,布置1间30m2,房内设置货架,便于放置物品。
4.8施工房屋建筑
根据高峰期人员数量和施工需要,在涵洞东侧道路外侧搭建施工用房如下;职工住房200M2,各办公室合计80M2,食堂40M2,文化娱乐20M2,治安室、消防值班室20M2,上述房屋结构采用彩钢扣板房。具体见临时设施占地一览表。
4.9 施工安全保护
施工过程中,遵守国家颁布的有关规程,建立专门的检查机构,配有专职的安全检查人员,并制定有防火、防毒、防噪音、防汛、救护、警报、治安等的规章制度安全措施。加强对职工进行施工安全教育,工人上岗前进行安全操作教育,做到持证上岗。定期发给现场施工的工作人员必须的劳动保护用品,加安全帽、水鞋、雨衣、手套和安全带等。
4.9.1 施工作业区、施工道路、临时设施、办公室和生活区设置足够的照明。
4.9.2 在不便于使用电器照明的工作面应采用特殊照明设施,在潮湿和易触及带电体场所有照明供电电压不应大于36V。
4.9.3 对可能漏电伤人或易受雷击的电器及建筑物均应设置接地或避雷装置。
4.9.4 一经发现有害气体,应立即停止施工和疏散人员,并及时处理,确认不存在危险,并取得监理人同意后,方可复工。
4.9.5 每排办公室、住房前配备一组干粉灭火器,并安装一套消防栓,并对职工进行消防安全训练,确保消防水源充足和供水系统工作正常,消防设备器材经常检查和保养,使其处于良好的待命状态。
4.9.6 施工区内设备一切必需的信号装置,包括(但不限于):标准道路信号;报警信号;危险信号;控制信号;安全信号;指示信号。
4.9.7 为了使职工增强安全防护意识,编印安全防护手册发给全体职工。编制适合本工程需要的安全防护手册,其内容应遵守国家颁布的各种安全规程。安全防护手册的基本内容应包括(但不限于);防护衣、安全帽、防护鞋及防护用品的作用;升降机和起重机的使用;各种施工机械的使用;汽车驾驶安全;用电安全;高边坡开挖作业的安全;模板、脚手架作业的安全;混凝土浇注作业的安全;钢结构制造和安装作业的安全;机修作业的安全;压缩空气作业的安全;高空作业的安全;焊接作业的安全和防护;油漆作业的安全和防护;意外事故和火灾的救护程序;防潮和防气象灾害措施;信号和告警知识;其他有关规定。
4.10施工环境保护
施工工地的现场布置和管理能直接反映一个企业的管理和技术素质;创造良好的施工环境,认真抓好工地文明建设工作是对工程顺利施工的有力促进。为保证工地环境工作能在整个工程的施工中得到较好的维护,我们做法如下:禁止将有毒有害废弃物作土方回填,施工现场搅拌站废水经沉淀池沉淀后再排放,沉淀水用于工地洒水降尘。现场存放油料对库房地面进行防渗处理,砼地面铺油毡防止油料跑、冒、滴、漏以免污染水体。施工现场的临时食堂污水排放时设置简易有效的隔油池,定期清理,防止污染。工地临时厕所为水冲式,化粪池采取防渗漏措施。对施工道路按时洒水防止扬尘。尽量采用低噪声设备,从声源上降低噪声;严格控制人为噪声,进入工地不得高声喊叫、乱吹哨,限制高音喇叭的使用;控制强噪声的作业时间,不得已时与当地居委会或居民协调,出安民告示,求得群众谅解。固体废弃物得处理基本思想采取资源化、减量化和无害化,对固体废弃物产生的全过程进行控制。
(二).项目部布置
4.11项目部平面布置图
财务室
项目经理室
监理部
会议室
总工办
项目部平面布置图
娱乐室
技术科
食堂
安检科
宿舍
供应科
宿舍
微机室
宿舍
试验室
门卫
序号
名 称
单 位
数 量
1
项目经理办公室
M²
20
2
总工办
M²
20
3
监理办公室
M²
20
4
土工试验室
M²
20
5
技术室
M²
20
6
安检办公室
M²
20
7
财务室
M²
20
8
供应办公室
M²
20
9
宿舍
M²
200
10
食堂
M²
70
11
木工加工场
M²
30
12
钢筋加工场
M²
30
13
工具库
M²
20
合 计
M²
510
临 时 设 施 占 地 一 览 表
第五章 施工总进度及工期保证
5.1施工总进度计划
施工进度计划是工程连续、均衡、协调地施工,合理组织人力、物力、财力的依据是工程保质保量按期完成的必要条件之一,针对本工程的施工我们编制了切实可行的施工进度计划,在施工中实行动态管理,优化调整的方法,在保证工期,保证工程质量的前提下,以最小的消耗争取最大的经济效果。
本工程计划工期为:监理工程师发布开工之日起180日历日完工。
5.1.1编制依据
a.照办文件有关规定(工期、质量、文明、安全与设计图纸)
b.施工现场条件,水文地质条件。
c.相关施工技术规范,验收标准。劳动定额、机械定额、工期。自身的技术力量、劳动力、机械设备情况。
5.1.2施工进度总体安排
中标后根据业主及监理要求及时进驻现场,做好前期准备工作。如接水、接电、搭建临时设施、原材料确定进场、布置水准点和平面控制点、组织劳动力和机械设备进场。根据“先水下、后水上”、“先深后浅”的原则,结合工程实际情况,实行平面立体交叉作业。整个工程采用平行作业,分区流水作业,紧凑安排施工。具体参见施工进度计划表。
5.1.3需求资源情况
⑴人员按劳务计划表内要求进行配备,合理安排、调配,确保工期。
⑵机械按拟投入机械计划表内的要求进行配备,合理划分施工段,及时调节各工序之间的连接,充分发挥机械的工效性,确保工期。
⑶材料应充分及时到位,保证材料质量,严禁不合格材料进场,避免因自然条件或其他因素的影响而造成的材料短缺,影响工程进度,在施工前须详细制定材料采购计划,保证合格材料及时到场。资金是影响施工进度的又一个因素,须认真对待,做到专款专用,不任意挪用。
5.2工期保证措施
5.2.1、组织保证
根据我单位经营战略的调整,以及近期完工的一些类似工程的经验,针对本项目施工特点,挑选一批技术管理骨干,建立精干高效的项目经理部,项目经理由 贾敏 担任,项目总工由 田智勇 担任,选派经验丰富、责任心强的人员进行现场管理,制定详细的人员计划表,根据施工要求合理调配人员数量及人员组合,避免人员过多或过少,充分调动人们的施工积极性,保证工程施工顺利进行。确保工程任务的完成。
5.2.2、现场计划执行保证
首先根据施工情况合理放缓与紧缩关健线路上各项目的延续时间,如果紧缩时间到极限情况仍不能满足施工工期要求时,则应改变项目的安排,改变施工方案,以保证施工工期与计划工期一致,其次,在不同季节即不同的温度下施工保证措施的制定,在低温季节应做保温措施,在雨天施工应做好防雨措施,确保工程顺利进行,再次,抓好各项目检验工作,严格自检、复检、整改,及时组织验收,确保各工序之间衔接连贯。最后,抓好施工方案与施工顺序安排的工作,制定严密可行高效的施工方案,合理安排施工顺序,精心组织,精心管理,精心施工,确保工程施工顺利进行。工程科将根据经监理人批准的总体进度计划编制月进度计划以旬季、周施工进度计划,并据此协助有关作业班组编制计划,建立工地每天晚上召开调度会的制度,现场计划及时进行修订,加大执行力度,切实保证以日保旬,以旬保月,最终实现工期目标。
5.2.3、技术保证
项目部按照总体质量体系标准,建立强有力的现场施工技术组织,承担起与发包人、监理人、设计人、总部的沟通和现场施工的计划、组织、指导、监督管理的责任。一要作好图纸会审、下达技术作业指导书,编制施工阶段详细的施工组织设计、技术交底和技术措施,把好方案实施前的各个环节关;二要按发包人、监理人批准的技术方案做好在现场的实施工作,以确保不出现技术方案的失误,杜绝因技术方案不当造成的停工、返工;三要结合实际,在技术方案上优化创新,提高工作效率。
5.2.4、资金保证
本项目部按照公司二级项目部设置,项目部就近开户,赋予项目经理直接从业主方接受工程款的权力,所有到位工程款全部用于工程施工,专款专用,不得以任何理由挪用。另外本标段我公司拟投入100万元作为施工阶段流动资金,使工程施工有充足的资金保证。
5.2.5、作业机具设备保证
针对本项目特点,根据施工方案配备配足够的人、材、机,工程实施中,因工地施工需要或发包人、监理人对现场人、机、物提出要求,项目部将在二十四小时内协调调度到位。
5.2.6、施工环境保证
项目部设置专人,在发包人统一领导协调下,积极处理好与地方的关系,加强与施工有关各方的沟通及自身人员的管理,并根据现场情况,对有可能影响工程进度的因素进行预控,作好各项工作,创造良好的施工环境,把干扰减少到最低程度。
在文明施工方面:抓好文明施工环节,开展文明施工竞赛,提高施工队伍的凝聚力,加快施工进度。
在安全环境方面:狠抓安全生产,做到施工必须安全,安全为了施工,消除一切不安全因素,设置必要的信号装置及安全保护装置,确保施工顺利进行。
在环保方面:狠抓环境保护工作,减少环境污染,场地卫生平整,废物处理得当,提高企业信誉及对外界的宣染力,取得各界人士的支持,以利于工程施工。
在施工现场管理方面:加强施工现场调度,强化施工过程控制,工序控制,树立“质量就是进度,安全就是效益”的思想,加强工序协调、工种协调,减少矛盾,提高效率,确保工期。在两边设置施工道路,供有关车辆行驶,保证雨天能正常施工,保证24小时能连续作业。配备足够的现场照明系统,保证夜间能安全施工。
5.3抢工措施
如遇到恶劣天气或其它施工障碍,导致工序工程计划进度滞后,如果拖延的时间对总工期造成影响,我公司马上启动赶工应急预案,采取额外增加流动资金、机械设备和施工人员办法,并重新编报施工方案,采用平行作业方式赶工,确保工程按期完成。
第六章 施工方法及施工工艺
沛县舞阳桥施工程序框图
6.1施工程序
施工准备
砼灌注桩施工
150钻机安设
施工围堰排水
砼承台桥墩柱
桥 墩
桥台土方挖
砼预制地坪
桥台土方回填
桥台砼台帽
橡胶支座安装
路缘石砼
伸缩缝
桥面铺装砼
预应力张拉
栏杆扶手安装
竣工整理
栏杆扶手预制
空心板预制张拉
6.2桥梁下部结构施工方法
桥梁基础为钻孔灌注桩基础、墩身为薄壁墙式墩、桥台为墩拄台、桥梁上部结构为后张法混凝土预应力连续箱梁。
6.2.1桥台、桥墩钻孔灌注桩基础
6.2.1.1施工工艺流程
施
工围堰
埋设护筒
钻机就位
清孔
安放钢
筋
笼
二次清孔
钻孔
浇
筑
水
下
砼
测定桩位
泥浆排除
泥浆供入
测量放样→钻机钻孔→检孔与固孔→成孔→清孔→钢筋笼就位→安放导管→灌注水下砼。程序框图如下:
6.2.1.2施工方法及施工要点
根据该桥的钻孔桩基础所处地质情况,我们计划采用2台150回转钻机成孔和1台30T吊车施工,钢筋笼在现场加工,30T吊车配合吊装,用导管灌注水下砼。计划1个月完成,影响灌注桩工程质量的因素很多,所以对其施工过程的每一环节都必须认真,严格要求,对于各种影响因素都必须考虑充分。
(一)、测量放样
①、严格审核图纸,对钻孔桩设计坐标、高程进行复核计算,确认无误后采用总监办批复的控制点进行测量放样。
②、钻孔开挖采用经纬仪放样,开挖至高于设计高程30㎝时必须复测,模板、钢筋安装前必须放样,安装后必须复测,中线偏位、高程等数值必须小《公路工程质量检测评定标准》所规定的允许偏差;平面位置使用经纬仪放样及复测,高程使用自动安平水准仪和3m双面塔尺进行高程测量。
③、桩位放样后进行串线检查钻孔灌注桩基础放样的横向、纵向偏差。
④、桩位控制点埋设护桩,每点四个,护桩用大木桩打入地面后,用水泥混凝土固定,木桩顶部钉入小铁钉标定位置。护桩要做到稳固,易于保存。
⑤、桩位放样后及时上报专业测量监理工程师,待专业测量监理工程师抽验合格后方可使用。
(二)、施工围堰
采用分段围堰法施工,由于目前属于枯水期,应紧紧抓住施工好机会,突击施工河底的灌注桩、承台和桥墩。围堰材料采用草土,平面布置成月牙形。围堰内安设排水泵进行强排。
(三)、压埋护筒
本工区准备采用钢护筒护孔,直径大于桩径30CM,护筒中心线应与桩中心线重合,平面允许误差为50㎜,钢护筒顶标高采用正循环钻时应高出水位1~1.5米,并高出地面30CM,护筒压入土内的深度不得小于0.5m。护筒位置准确,竖直,护筒连接处要求筒内无突出物,应耐拉、耐压、不漏水。护筒四周用粘土分层回填夯实。
(四)、钻孔
⑴先启动泥浆泵和转盘,使之空转一段时间,待泥浆输进钻孔中一定数量后方可开始钻进。
⑵开始钻进时,进尺应适当控制,在护筒刃脚处应低档慢速钻进,使刃脚处有坚固的泥皮护壁。钻至刃脚下1m后,可按正常速度钻进。
⑶护筒土质松软而漏浆时应立即提起钻锥向孔内倒入粘土,再放下钻锥倒转使胶泥挤入孔壁内堵住漏浆孔隙,稳住泥浆继续钻进。
⑷随时检测孔内泥浆比重,比重太大则会影响进尺速度,泥浆比重太小则会影响排渣效果。根据实际情况随时调整泥浆指标,以保证钻孔顺利进行,正常的泥浆比重为1.1~1.3(在粘土中)可满足泥浆护壁与排渣的施工要求。
⑸随时调查进尺速度,以避免坍孔、孔位偏移倾斜等现象发生,保证成孔质量。
⑹当进尺深度超过设计深度20cm时,空转几分钟后开始清孔,当泥浆比重达1.2左右时停止清孔。
⑺做好钻孔施工记录。
⑻成孔质量标准应符合下表规定:
灌注桩钻孔的质量标准
项次
项 目
质 量 标 准
1
孔的中心位置偏差
单排桩不大于100mm
2
孔径偏差
+100mm,-50mm
3
孔斜率
<1%
4
孔深
不得小于设计孔深
(五)钻孔桩事故的预防与处理:
(1)坍孔
孔口坍塌容易发现,而孔内坍塌则需仔细观察现象,如孔内水位突然下降、孔口水面冒细密的水泡、出土量显著增加、没有进尺或进尺甚小、孔深突然变浅、钻头达不到原来的孔深、钻机负荷显著增加等等,均表明孔内已有坍塌。
(2)坍孔原因
A、 泥浆比重或粘度太小,未形成坚实的护壁。
B、 施工场地夯填土质量不良。
C、 钻机和钻架未支承好,支承面受过大的压力。
D、 护筒埋置深度太浅。
E、 埋置护筒不符合要求,护筒周围或底部未用优质粘土夯实填筑。
F、 开孔时,护筒脚下2-3米范围内未做好造壁处理。
G、 护筒直径过小或护筒埋置不够平整垂直,开孔时钻头左右晃动冲击护筒,钻进中钻头碰撞护筒。
H、 孔内规定的水位高度不够或未保持好规定的水位。护筒高度不够,孔内涌出承压水,降低水的静压力。
I、 在松软的砂层中进尺太快。
J、 提住钻头钻进时,旋转速度太快,空转时间太长
K、 遇易塌孔的流砂层,未及时采取措施。
L、 清孔方法不妥当。
M、 补水时水流冲塌孔壁。
N、 钻头或钢筋笼碰撞孔壁。
O、 补水量过大,经常溢出孔壁,或抽渣桶中的泥浆未及时排出,浸泡孔口土壤,以至松软坍塌。
P、 从终孔至灌注水下混凝土,延误时间过长等。
(3)塌孔的预防和处理
A、 在松散的粉砂土、淤泥层或流砂中钻进时,应控制进尺,选用较大比重、粘度、胶体率的优质泥浆。
B、 如孔口坍塌,可回填重新埋设护筒再钻。或下钢护筒至未坍处以下至少1米。
C、 孔内坍塌不严重者,可加大泥浆比重继续钻进。较严重者,可回填粘土到坍塌位置以上1-2米,甚至全部回填再钻。若坍塌埋住钻头,应先清孔,后提起钻头。
(4)钻孔漏浆
在透水性强或有地下水流动的地层中,稀泥浆会向孔外漏浆,一般有护筒底漏浆和护筒接缝处漏浆两种情况,严重漏浆为坍孔的先兆,应及时处理。漏浆的主要原因是:护筒埋置太浅、回填土不密实或护筒接缝不严密、或水头过高等等。补救的办法是:加稠泥浆或倒入粘土慢速转动、或回填土增加护壁;护筒本身漏浆则可用棉絮堵塞。此外护筒内掉落物也会造成漏浆。
(六)、检孔与固孔
在钻进过程中需用检孔器检孔,检孔器左面用钢筋笼做成其孔径等于设计孔径,长度等于孔径的4-6 倍。每钻进4-6m或更换钻锥前,都必须检孔。用新焊补的钻锥时,先用检孔器检孔后,才可放入新钻锥钻进。采用钻孔泥浆护壁,以保持孔壁在钻进过程不坍塌,钻孔泥浆始终高出地下水位1-1.5m。
(七)、成孔
检查掏渣筒情况和钻进速度等以综合判断是否已进入设计的桩底标高,已进入后报请监理工程师确认,确认后即可检孔,检孔合格进行下道工序。
(八)、清孔
清除孔底浮渣达规范要求,并使孔内泥浆比重处于1.10-1.20之间。
(九)、钢筋笼制作、安装
⑴、钢筋笼的制作
钢筋的下料、焊接及绑扎要严格按设计图纸及施工规范要求进行。要求主筋平直,箍筋圆顺,尺寸准确,主筋接头互相错开,保证同一截面内的接头不多于主筋总数的50%,两接头距离大于50厘米。为使钢筋笼达到图纸要求的保护层,在钢筋笼主筋上每隔2米左右对称设置四个“水泥垫块”。钢筋笼根据设计长度分节加工,钢筋笼每节长自行调节,以防止骨架在运输、吊装就位过程中变形。
⑵钢筋笼运输及吊装
钢筋笼运输采用两部加托架的平车直接运输。总的要求是:无论采用什么办法运输,都不得使骨架变形。采用汽车吊安装,孔口焊接接长。起吊时可用双吊点,吊点位置恰当。采用两点吊,第一吊点设在骨架的上部,使用主钩起吊。第二吊点设在骨架的中点到三分点之间。起吊时,先起吊第一吊点,使骨架稍提起,再与第二吊点同时起吊。待骨架离开地面后,第一吊点停止起吊。松第二吊点。直到骨架与地面垂直后停止起吊。解除第二吊点后,吊入钢筋笼时应对准孔位,轻放慢放,若遇至阻碍,可徐起直落和正反旋转使之下放防止碰撞孔壁因而引起坍塌。下放过程中要密切注意观察孔内水位情况,如发生异样马上停止,检验是否发生坍孔。钢筋笼入孔接长宜用单面搭接焊,以利施工,并使上下节轴线在同一直线上,钢筋笼入孔后采用四根定位钢筋将钢筋笼固定在护筒顶的钢管上,以防止钢筋笼下沉或上浮。
(十)、安放导管
导管必须进行水密性试验,备有充足的顶丝及胶圈,绝不能漏水,导管底口距孔底控制在25-40cm之间。导管直径为φ300mm,通过能力25立方米/小时,导管使用前试拼组装、试压、编号并自上而下标示尺度,其轴线误差一般不宜超过孔深的0.5%,亦不大于10Cm。导管内壁应圆滑、顺直、光洁和无局部凹凸。导管在使用前和使用一段时间后,除对其规格质量和拼装构造进行认真地检查外,还需做拼装、过球和水压实验。试压可用水压或风压进行,其压力大小宜等于孔底静水压力的1.5倍。导管吊放时,应使位置居中、轴线顺直、稳步沉放、防止卡挂钢筋骨架和碰撞孔壁。隔水栓采用预制混凝土球塞。
(十一)、灌注水下砼
采用垂直导管法灌注水下混凝土。为使灌注工作顺利进行,应尽量缩短灌注作业时间,坚持连续作业,使灌注工作在首批混凝土初凝以前的时间内完成。
水下混凝土的配合比由试验室提供,施工前测定砂、石的含水量,换算施工配合比后,交付拌和站严格按配合比施工,并不定时的检测坍落度,以保证混凝土的灌注质量。
灌注前,导管下端距孔底0.3-0.5M为宜。储料斗有足够的容量,即砼初存量,应保证首批砼灌注后,便导管埋入砼的深度不小于1.0M,其最小的初存量可按下式计算:
V=1/2*L*A1+K*(1.0+ t1+ t2)A2
式中 V-砼的初存量(m3);
L-灌注砼前导管在水中的长度(M);
A1-导管断面面积(m2);
k-超灌系数,一般取1.2-1.3;
t1-导管下端至沉渣距离(m);
t2-沉渣厚度(m);
A2-设计钻孔断面面积(m2);
灌注水下混凝土的工作应迅速,防止塌孔和泥浆沉淀过厚。开始灌注前应再次核对钢筋笼标高、导管下端距孔底尺寸、孔深、泥浆沉淀厚度、孔壁有无坍塌现象等,如不符合要求,应经过处理后方可开始灌注。一经开始灌注,应连续进行直至完成,中途任何原因造成灌注中断的时间不得超过30分钟。否则采取补救措施,或重钻。在把首批混凝土灌入孔底后,应立即检测孔内混凝土面的高度。计算出导管的埋置深度,如符合要求,即可正常灌注。如发现导管内大量进水,则出现灌注事故,应立即进行处理。测量水下砼面的位置用测绳吊着重锤进行,过重则陷入砼内,过轻则浮在泥浆中沉不下去。测锤一般用钢筋焊制,长25cm,重2-3公斤,由经验丰富者操作,并以灌注混凝土的数量校对,以防出错。导管埋入混凝土深度取决于灌注速度和混凝土的性质,任何时候不得小于1米大于6米。一般控制在2-4米内。拨导管前须仔细探测混凝土面的深度,用测深锤测深时,须由两人用两个测锤测深以防止误测。为防止钢筋笼被混凝土顶托上升,在灌注下段混凝土时应尽量加快,当孔内混凝土面接近钢筋笼时,应保持较深的埋管,放慢灌注速度,当混凝土面升入钢筋笼1-2米后,应减少导管埋入深度。灌注标高应高出桩顶设计高程0.5-1.0米,以便灌注结束后,将此段桩头混凝土清除。在灌注将近结束时,如出现混凝土顶升困难时,可在孔内加水稀释泥浆,并掏出部分沉淀土,使灌注工作顺利进行。在拔除最后一段长导管时,拔管速度要慢,以防桩顶沉淀的泥浆挤入导管下,形成泥心。灌注中按规定制作试件。
施工注意要点:
⑴导管安装完毕后立即进行二次清孔,泥浆比重在1.1~1.15范围时方可进行水下砼浇注。
⑵水泥标号不应低于32.5级,水泥性能除应符合现行标准的要求外,其初凝时间不宜早于2.5h。
⑶粗骨料最大粒径应不大于导管内径的1/6和钢筋最小间距的1/3,并不大于40mm。
⑷砂率一般为40%~50%,水灰比不宜大于0.6。
⑸坍落度和扩散度分别为18~22cm和34~38cm,水泥用量不少于350kg/m3。
⑹初灌混凝土时,先灌少量水泥砂浆。导管和储料斗的混凝土储料量应能保证导管初次埋深不小于1m。
⑺砼灌注须连续进行;同时要严格控制导管埋入深度,导管埋入深度一般宜为:2--4 m。当砼浇到钢筋笼骨架下端时,导管宜深埋,并放慢灌注速度,以防钢筋笼上浮。
⑻终灌时,混凝土的最小灌注高度应能使泥浆顺利排出,以保证桩的上段质量。
⑼桩顶灌注高度应比设计高程加高50~100cm。
⑽随时测定坍落度,以保证砼拌和物具有良好的流动性。
⑾每根桩至少要留取一组试块。
6.2.2墩柱施工:
测量放样;放出墩柱中心线,经监理工程师批准无误后进行下道工序。
①、模板制作:模板委托专业模板厂加工,采用5mm厚钢板制作整体、定型钢模板。
②、钢筋的焊接及绑扎要严格按设计图纸及施工规范要求进行。要求主筋平直,箍筋圆顺,绑扎要牢固、尺寸准确,主筋接头互相错开,保证同一截面内的接头不多于主筋总数的50%,两接头距离大于50厘米
