神华神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间可行性研究

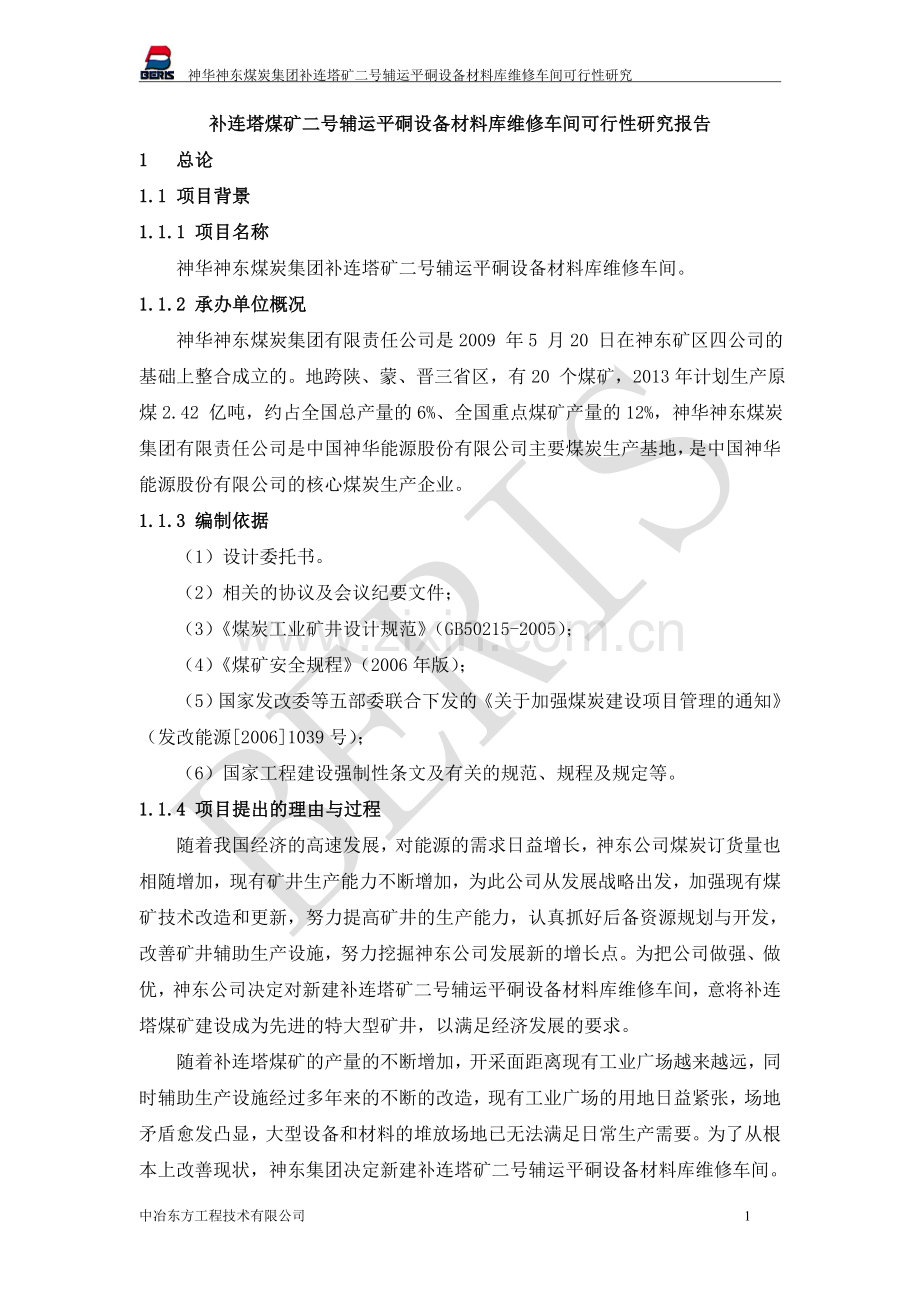

补连塔煤矿二号辅运平硐设备材料库维修车间可行性研究报告
1 总论
1.1 项目背景
1.1.1 项目名称
神华神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间。
1.1.2 承办单位概况
神华神东煤炭集团有限责任公司是2009 年5 月20 日在神东矿区四公司的基础上整合成立的。地跨陕、蒙、晋三省区，有20 个煤矿，2013年计划生产原煤2.42 亿吨，约占全国总产量的6%、全国重点煤矿产量的12%，神华神东煤炭集团有限责任公司是中国神华能源股份有限公司主要煤炭生产基地，是中国神华能源股份有限公司的核心煤炭生产企业。
1.1.3 编制依据
（1）设计委托书。
（2）相关的协议及会议纪要文件；
（3）《煤炭工业矿井设计规范》（GB50215-2005）；
（4）《煤矿安全规程》（2006年版）；
（5）国家发改委等五部委联合下发的《关于加强煤炭建设项目管理的通知》（发改能源[2006]1039号）；
（6）国家工程建设强制性条文及有关的规范、规程及规定等。
1.1.4 项目提出的理由与过程
随着我国经济的高速发展，对能源的需求日益增长，神东公司煤炭订货量也相随增加，现有矿井生产能力不断增加，为此公司从发展战略出发，加强现有煤矿技术改造和更新，努力提高矿井的生产能力，认真抓好后备资源规划与开发，改善矿井辅助生产设施，努力挖掘神东公司发展新的增长点。为把公司做强、做优，神东公司决定对新建补连塔矿二号辅运平硐设备材料库维修车间，意将补连塔煤矿建设成为先进的特大型矿井，以满足经济发展的要求。
随着补连塔煤矿的产量的不断增加，开采面距离现有工业广场越来越远，同时辅助生产设施经过多年来的不断的改造，现有工业广场的用地日益紧张，场地矛盾愈发凸显，大型设备和材料的堆放场地已无法满足日常生产需要。为了从根本上改善现状，神东集团决定新建补连塔矿二号辅运平硐设备材料库维修车间。

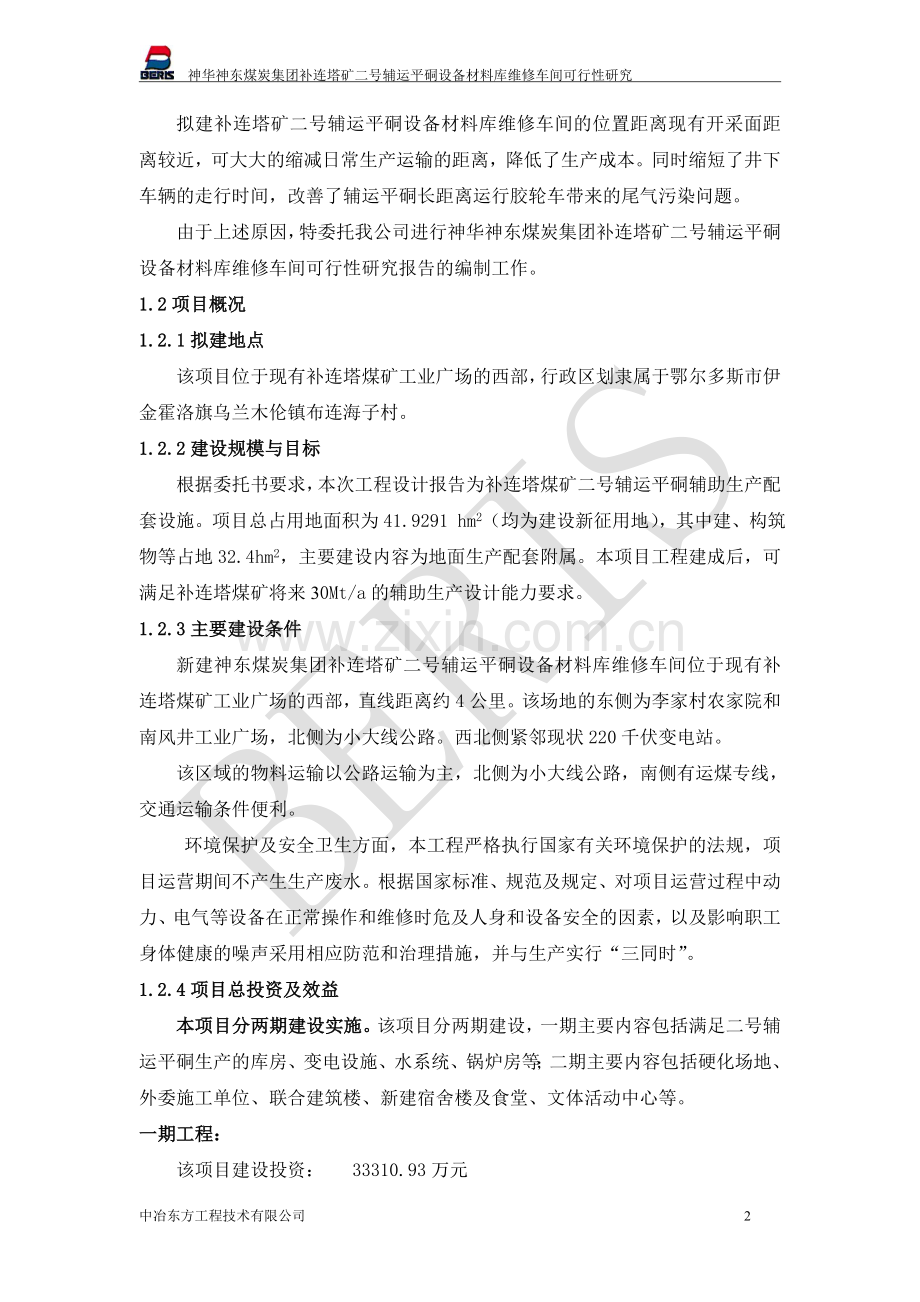

拟建补连塔矿二号辅运平硐设备材料库维修车间的位置距离现有开采面距离较近，可大大的缩减日常生产运输的距离，降低了生产成本。同时缩短了井下车辆的走行时间，改善了辅运平硐长距离运行胶轮车带来的尾气污染问题。
由于上述原因，特委托我公司进行神华神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间可行性研究报告的编制工作。
1.2项目概况
1.2.1拟建地点
该项目位于现有补连塔煤矿工业广场的西部，行政区划隶属于鄂尔多斯市伊金霍洛旗乌兰木伦镇布连海子村。
1.2.2建设规模与目标
根据委托书要求，本次工程设计报告为补连塔煤矿二号辅运平硐辅助生产配套设施。项目总占用地面积为41.9291 hm2（均为建设新征用地），其中建、构筑物等占地32.4hm2，主要建设内容为地面生产配套附属。本项目工程建成后，可满足补连塔煤矿将来30Mt/a的辅助生产设计能力要求。
1.2.3主要建设条件
新建神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间位于现有补连塔煤矿工业广场的西部，直线距离约4公里。该场地的东侧为李家村农家院和南风井工业广场，北侧为小大线公路。西北侧紧邻现状220千伏变电站。
该区域的物料运输以公路运输为主，北侧为小大线公路，南侧有运煤专线，交通运输条件便利。
环境保护及安全卫生方面，本工程严格执行国家有关环境保护的法规，项目运营期间不产生生产废水。根据国家标准、规范及规定、对项目运营过程中动力、电气等设备在正常操作和维修时危及人身和设备安全的因素，以及影响职工身体健康的噪声采用相应防范和治理措施，并与生产实行“三同时”。
1.2.4项目总投资及效益
本项目分两期建设实施。该项目分两期建设，一期主要内容包括满足二号辅运平硐生产的库房、变电设施、水系统、锅炉房等；二期主要内容包括硬化场地、外委施工单位、联合建筑楼、新建宿舍楼及食堂、文体活动中心等。
一期工程：
该项目建设投资： 33310.93万元
项目直接投资：26698.16万元
其中：建筑工程费: 16516.87万元
设备工程费: 6301.78万元
安装工程费: 3879.51万元
其他费： 4727.25万元
预备费: 1885.52万元
二期工程：
该项目建设投资： 28908.62万元
项目直接投资：23301.83万元
其中：建筑工程费: 18059.31万元
设备工程费: 4240.21万元
安装工程费: 1002.30万元
其他费： 3970.46万元
预备费: 1636.34万元
项目完成后，可有效的提升补连塔矿辅助生产的能力。项目的实施有助于改善社会生活质量、提高社会生产效率；同时，本项目的实施有利于将当地的资源优势转化为经济优势，可增加促进当地经济的快速发展，同时还可以解决当地和周边地区部分待业人员的就业安置，带动相关产业的发展，为地区的经济发展做出贡献。
1.3主要技术经济指标
该项目主要技术经济指标见表1-1
表1-1各区域占地与工业场地主要技术经济指标表
序号
项目名称
单位
数量
备注
1
工业场地占地面
hm2
41.9291
新征用地41.9291 hm2
2
建构筑物等占地面积
hm2
32.4
其中：建构筑物占地面积
hm2
13.8

道路占地面积
hm2
5.5

专用场地占地面积
hm2
5.0

场地绿化面积
hm2
8.1

3
场地建筑系数
%
32.9

4
场地绿化系数
%
20

5
场地利用系数
%
77.3

6
场地平整土方量
挖方
万m3
188

填方
万m3
178

1.4问题与建议
1、本设计所依据的地勘资料为粗勘，建议建设单位下一步进行详勘。
2 建设规模与产品方案
2.1建设规模
新建神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间建设场地位于现有补连塔煤矿工业广场的西部，直线距离约4公里。该场地的东侧为李家村农家院和南风井工业广场，北侧为小大线公路。西北侧紧邻现状220千伏变电站。
该项目分两期建设，一期主要内容包括设备库、 材料库、 胶轮车库、变电站、暖风室、水泵房消防水池、污水处理站、锅炉房及两处门卫室、总图及外网设施等；二期主要内容包括龙门吊场地、管路、皮带件防腐处理场地、供应站、外委施工单位（包括矿建一队、矿建二队、安装队）、风筒清洗晾晒场地、联合建筑楼（办公、更衣、洗浴、灯房、仪器室、洗衣室）、中转场地、加油站、新建宿舍楼及食堂、文体活动中心。
2.2工作制度
本项目为工业广场工程，与煤矿生产相应，采用全年连续工作制度，年工作330天，每天三班，每班8小时。
2.3产品方案
本项目仅为地面生产配套附属设施，没有直接产品产出。

3 厂址选择及外部条件
3.1场地分析
3.1.1场区位置及交通
新建神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间位于现有补连塔煤矿工业广场的西部，直线距离约4公里。该场地的东侧为李家村农家院和南风井工业广场，北侧为小大线公路。西北侧紧邻现状220千伏变电站。详见交通位置图。

图3-1 工业广场交通位置图
项目总占用地面积为41.9291 hm2（均为新征用地），场地东西长约600m，南北长约700m。
该工业广场北侧为小大线公路，南侧有运煤专线，交通运输条件便利。
3.1.4水源、供电及建材供应状况
（1）水源：补连塔矿二号辅运平硐工业广场生活用水取自神华煤制油DN700输水管线，工业广场生产、生活、绿化总用水量2520m3/d。
该区域的污废水经过污水处理站二级加深度处理后，复用于混凝土搅拌站用水、胶轮车库洗车用水、冲洗地坪用水及绿化浇洒用水。
该区域场地排雨水采用暗管方式排放，雨水经雨水箅子收集进雨水管后汇入排水暗管系统后，排至区域东南侧低洼地带。
（2）电源：电源取自距补连塔矿二号辅运平硐工业广场1公里处现已建成补连塔南风井工业广场35kV变电站, 站内装有容量为16MVA.35/10kV主变二台和容量为5MVA. 35/6kV主变二台。该站I回通过一趟LGJ-120/12.8km架空线路引自（榆供）松定110KV变电站，II回电源通过LGJ-185/3.1km架空线路引自补连塔煤矿35KV变电站。可以满足本项目用电需求。
（3）建材供应：工业广场新建所需的砂、石材料可就地解决，水泥、钢材等建筑材料可由外地购进。
3.2地形地貌、水文气象
3.2.1地形地貌
规划范围内为丘陵沟谷地貌，总体地势为北高南低，南北最大高差约60米左右。自然地面最大坡度达15%左右，平均坡度为8%左右。基地内有一条宽约100米，深约15米的深沟从西北至东南方向贯穿场地。
3.2.2水文及气象
本区属北温带干燥半沙漠高原大陆性气候区，气候干燥少雨，冬季严寒，夏季酷热，昼夜温差大，冰霜期长。
主要气象数据：
夏季极端最高气温36.9℃
冬季极端最低气温-27.9℃
年平均气温为6.1℃
年平均降水量为348.90mm，一昼夜最大降雨量123.1 mm
年蒸发量为2297.4～2838.7 mm，为降雨量的4～5倍
四季多风，风向以西北为主，风速一般3.30m/s，最大风力可达10级以上
冬季寒冷漫长，冰冻期长，自当年11月至次年3月，年最大冻土深度1.46m。
3.2.3地震
抗震设防烈度：6度 ：设计基本地震加速度为0.05g，属设计地震第一组；
据了解本区历史上无破坏性地震发生的记载。区内无泥石流、滑坡及塌陷等不良地质灾害现象发生。
3.3厂址位置的选择
本设计为既有矿井辅运平硐改扩建，原工业场地用地紧张，加之矿井产量逐年递增，另外，原工业场地运输距离太远，已无法有效满足生产要求，神东公司决定新建新建补连塔矿二号辅运平硐设备材料库维修车间。
该厂址选址必须临近原有井下主巷道沿线，且尽量靠近采煤区域。经过调查和论证，将厂址选择在现有补连塔煤矿工业广场的西部，沿着井下主巷道向西，直线距离约4公里。该场地的东侧为李家村农家院和南风井工业广场，北侧为小大线公路。西北侧紧邻现状220千伏变电站。该位置大大缩短了井下辅助运输距离，可有效节约生产成本。4 工程技术方案
4.1物流仓储中心
4.1.1概述
设置物流仓储中心的目的是，建立“快乐物流”理念；及时引进先进物流管理模式，提高企业规范化程度；适时采用物流信息技术，提高企业反应能力；大力构建合理的物流专业化人才队伍；延伸服务项目，积极拓展物流渠道，延伸服务链条，健全服务体系。
4.1.2功能
物流仓储中心的功能可概括为8个方面，即综合功能、集约功能、信息交易功能、集中仓储功能、配送加工功能、多式联运功能、辅助服务功能功能。其中，综合功能的内容为：具有综合各种物流方式和物流形态的作用，可以全面处理储存、包装、装卸、流通加工、配送等作业方式以及不同作业方式之间的相互转换。
作为企业生产物质流的重要环节，物流仓储中心承担着与社会物流配送链的衔接和企业内部物流的配送与管理。物流仓储中心的用户主要是服务于煤矿井下综采等，物流仓储中心的主要工作是负责整个工业广场物资的集中进厂、仓储、配送和管理，是企业的物流管理中心。
4.1.3设计原则
（1）物流仓储设施应体现技术先进、装备一流、生产高效、理念创新，满足现代化企业供应需要。
（2）采用当前物流仓储领域先进的技术和装备，体现理念新、功能全、流程顺、自动化水平高。
（3）采用大型高效的卸、取设备，集中管理，设备利用率高。
（4）采用有效的环保措施，资源循环，节能降耗，提高企业的综合经济效益。
4.1.4设计特点
（1）具备物流管理中心功能，全工业广场各用户所需的各种设备、材料、工器具等都由物流管理中心统一管理，进行受卸、贮存、管理、供应等工作，减少设备，节省占地。
（2）合理布置设备、材料、工器具等的输送路线和监控点，设置必要的就地或远程监控设备，实施资源统一管理。
（3）物流中心采用电视监视，库存量管理，数据库自动管理等功能。
（4）对进出物流中心的各种设备、材料、工器具等物质验证其商务品质。
（5）物流中心路径输入，靠近用户输出，多通路交叉运行，输送距离短，系统运转灵活、可靠。
（6）采用大型、高效装卸、取运设备，关键电气件和重要运转部件采用进口设备，保证设备安全、可靠运行。
4.1.5物流配送设施
考虑资金、规模等因素物流设施分期建设。物流配送设施一期建设项目包括胶轮车库、设备库、材料库等。
二期建设项目包括供应站、龙门吊场地、中转场地、管路及皮带件处理场地、风筒清洗晾晒场地、维修工作间等。
(1)设备库
设备库主要储存保管各类水泵、移动变压器、各类开关及主运输滚筒、通风及电气设备等，并实现其流通控制、数量管理、质量控制等储存保管的基本业务，满足整个工业广场的上述设备材料的流通、配送、转载。有效存储面积内可储存物资约15万吨。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
设备库
100
50
8.5
5000
设备库面积100×50=5000 m2，库内设25/5t吊钩桥式起重机2台，协助堆取各类设备，库内布置两跨。轨底标高8.5m，工作制A5（中级工作制），库内设置值班室和卫生间。钢结构形式，采暖全封闭。
(2)材料库
材料库主要储存各类电缆、胶带、托辊、各类驱动部件等，并实现其流通控制、数量管理、质量控制等储存保管的基本业务，满足整个工业广场的上述设备材料的流通、配送、转载。有效存储面积内可储存物资约15万吨。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
材料库
100
50
8.5
5000
材料库面积100×50=5000 m2，库内设25/5t吊钩桥式起重机2台，协助堆取各类设备，库内布置两跨。轨底标高8.5m，工作制A5（中级工作制），库内设置值班室。钢结构形式，全封闭，采暖。
材料库旁新建油脂库4间，每个房间200m2，主要储存车辆齿轮油、工业齿轮油、机油、润滑油、变压器油、液压乳化油等油脂及特殊物质。
(3)胶轮车库
胶轮车库，双层结构，半地下设施，考虑采暖、排水，洗车，维修间、防排烟系统等设施，设置值班室和卫生间。
设计能够容纳400辆胶轮车的容量，车位按照最大车辆7.55×2.65×2.45考虑。
胶轮车库设置两个入口、两个出口，出入口设在车库两端，双入双出的形式，每个入口设置两个洗车间，内设洗车机，共计4个洗车间。
采暖、排水设施设在两边，设车档。
(4)供应站
供应站内布置有高架立体仓库，利用高层货架储存螺栓类、螺母类等自攻件、锚杆、锚索、钢带等。有效存储面积内可储存物资约8万吨。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
供应站
48
50
12
2400
2
高架立体仓库
50
20
12
1000
供应站面积48×50=2400 m2，库内设1000m2高架立体仓库，库内高架货架，使用三向叉车进行装卸取用作业，库内设置值班室。钢结构形式，全封闭，采暖。
供应站设置办公室，供应站其它区域可以放置其它大件物品。
(5)龙门吊场地
龙门吊场地露天布置，周边设置高1.5m高护栏，两端头设门，门口设置值班室，出入门设置伸缩门方便出入和操纵。
龙门吊场地主要储存、堆放井下液压支架、带式输送机的头部滚筒、尾部滚筒、中间架、尾架等各类支架大型物资材料的堆放。有效存储面积内可储存物资约8万吨。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
龙门吊场地
230
36

8280
龙门吊场地面积230×36=8280 m2，场地设150/32t吊钩门式起重机1台，吊车跨度22m，两端悬臂各7m。工作制A5（中级工作制）。混凝土场地，露天布置，设置高杆照明。
(6)中转场地
中转场地露天布置，四周设置高1.5m高护栏，两端头设门，门口不设置值班室，出入门设置伸缩门方便出入和操纵。各类中转材料在中转场地中转。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
中转场地
90
30

2700
中转场地面积90×30=2700 m2，混凝土场地，露天布置，设置高杆照明。。
(7)管路及皮带件处理场地
管路及皮带件处理场地露天布置，四周设置高1.5m高护栏，两端头设门，门口设置值班室，出入门设置伸缩门方便出入和操纵。管路及皮带件处理场地内设置一个全封闭喷砂车间，喷砂设备1套，用于出去各级管路的氧化皮、型砂及油类物质等。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
管路及皮带件处理场地
108
60

6480
管路及皮带件处理场地面积108×60=6480 m2，混凝土场地，露天布置，设置高杆照明。。用于存储各类中转管路和皮带件。
(8)风筒清洗晾晒场地
风筒清洗晾晒场地露天布置，四周设置高1.5m高护栏，两端头设门，门口不设置值班室。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
风筒清洗晾晒场地
100
30

3000
风筒清洗晾晒场地面积100×30=3000 m2，混凝土场地，露天布置，设置高杆照明。用于存储各类中转风筒。
(9)维修工作间
维修工作间，全封闭彩钢结构，采暖，内设10t吊钩桥式起重机，地面操作。维修工作间主要用途：各类开关和水泵进行焊接等日常修理和保养作业及小型零件的更换。主要生产加工设备约10台，并配备一定数量的电焊机，只作临时急需的简易零件的加工、检修和焊接处理。
序号
名称
长度（m）
宽度（m）
高度（m）
面积（m2）
1
维修工作间
40
20
8
800
维修工作间面积40×20=800 m2，场地设1台10tLD型电动单梁桥式起重机，吊车跨度18.5m，轨面标高8m，工作制A5（中级工作制），采暖全封闭结构。

4.2总图与运输
4.2.1概述
（1）厂址位置
新建神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间位于现有补连塔煤矿工业广场的西部，直线距离约4公里，该场地的东侧为李家村农家院和南风井工业广场，北侧为小大线公路。西北侧紧邻现状220千伏变电站。考虑采空区塌陷角，根据测算，场区边界距邻近煤柱距离均满足安全距离要求。
（2）自然条件
本区属北温带干燥半沙漠高原大陆性气候区，气候干燥少雨，冬季严寒，夏季酷热，昼夜温差大，冰霜期长。夏季极端最高气温36.9℃，冬季极端最低气温-27.9℃，年平均气温为6.1℃，年平均降水量为348.90mm，一昼夜最大降雨量123.1 mm，年蒸发量为2297.4～2838.7 mm，为降雨量的4～5倍，四季多风，风向以西北为主，风速一般3.30m/s，最大风力可达10级以上。冬季寒冷漫长，冰冻期长，自当年11月至次年3月，年最大冻土深度1.46m。
规划范围内为丘陵沟谷地貌，总体地势为北高南低，南北最大高差约60米左右。自然地面最大坡度达15%左右，平均坡度为8%左右。基地内有一条宽约100米，深约15米的深沟从西北至东南方向贯穿场地。
本区抗震设防烈度为6度，设计基本地震加速度为0.05g，属设计地震第一组。
4.2.2总平面布置
由于该项目分两期建设，总平面布置采用统一规划，分期实施的原则进行布置，一期主要内容包括设备库、 材料库、 胶轮车库、变电站、暖风室、水泵房消防水池、污水处理站、锅炉房及两处门卫室等；二期主要内容包括龙门吊场地、 管路、皮带件防腐处理场地、供应站、外委施工单位（包括矿建一队、矿建二队、安装队）、风筒清洗晾晒场地、联合建筑楼（办公、更衣、洗浴、灯房、仪器室、洗衣室）、中转场地、加油站、新建宿舍楼及食堂、文体活动中心。
总平面布置原则
（1）以人为本,为煤矿职工提供安全,舒适,整洁的工作生活环境.
（2）实现生活区,生产区,材料物流区功能分区明确;实现人流及物流分流,将相互干扰减小到最低.
（3）提高绿化率,注重景观建设.通过绿化带分隔及采用新技术等手段减少生产区对环境的污染.
（4）联建楼等单体设计考虑人员走动距离最短;物流系统设计考虑使物料搬运的成本最低,生产效率最高.
总平面布置
规划平硐口位于场地西侧偏北部，平硐口处布置联建楼。
该项目场地根据生产功能、道路系统及地形条件分为生活区及辅助生产区。其中辅助生产区包括仓储物流区、联建楼区、办公区广场及井口广场、矿建一队及二队用地和安装队用地。
预留生活区用地布置在场地北部上风向,依据地形形成较好的景观效果. 东侧布置人流出入口，该区自东向西依次布置有消防水池及水泵房、预留宿舍文体中心及食堂等建筑物。本区域与辅助生产区以台地、道路及绿化带相隔离，远离污染。
辅助生产区布置在下风向,靠近东南部货流出入口,并围绕井口区,以尽量缩短货物运距. 该区主要布置有设备库、材料库及胶轮车库、锅炉房、变电站和污水处理站，以及二期实施的供应站、加油站、龙门吊场地、中转场地、中转矸石场、油脂库、管路及皮带件处理场地、风筒清洗晾晒场地等设施及建构筑物。
其中，加油站距离井口直线距离约370米，油脂库位于货流出入口南侧，距离井口直线距离约380米，均满足防火间距要求。
西北部平硐口布置联建楼,并在周边分别布置办公区广场、井口广场及公园，并配置一座暖风室。
外委施工队：矿建一队、矿建二队及安装队布置在场地南部,形成独立区域,易于集中管理.内部配套建设居住、餐饮及相关生产设施。
详见《神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间总平面布置图》。
4.2.3场地防洪和竖向设计
（1）场地防洪
场地西北及东北部均为较高的山丘，且有最高约20米左右的挖方，植被覆盖不良，降水极易形成洪流迅速排泄，造成灾害。为保证场地安全，根据估算，在场地外围西侧、北侧及东侧部分地段设置排洪沟，将雨水引至东侧及南侧深沟中。排洪沟为深宽均为2米的梯形排洪沟，总长约2400米。
（2）竖向设计及场地排水
本次设计建设场地自然坡度较大，为了满足运输、排水及经济性的要求，平土采用分台地形式，两台地高差约3米，相互衔接较为容易，可以由生活区南部的道路相通。上台地平土标高控制在1266.00米，下台地平土标高为1263.00米左右；两台地内部自西坡向东、自南坡向北，设计纵坡均为0.5%。井口处设计标高约1264.80米。
场地北部及南部最大挖方、填方深度均约20米左右。
平整土方工程量：填方量：178万m3。
挖方量：188万m3。
该区域场地排雨水采用暗管方式排放，雨水经雨水箅子收集进雨水管后汇入广场排水系统后，排至广场外沟谷中。
4.2.4管网综合
本次设计主要布置的管网有：供热管线、给水管线、排水管线、电力电缆、照明电缆及通信电缆等。
供热管线、生活消防水、生产新水均沿各主干道路一侧直埋敷设，并根据需要接入各建构筑物；生活、生产、雨水排水沿各道路中心线直埋方式敷设，各建构筑物的排水均就近接入主排水管网。
电力电缆采用电缆沟和直埋方式敷设。
通讯电缆尽量沿电力电缆路由敷设，敷设方式与电力电缆相同。
4.2.5 道路运输
（1）路网布置
在场地东侧布置连接小大线的场外道路，分别连接生活区及辅助生产区。生活区及辅助生产区内部路网相对独立，只有西侧环路相联系，以达到人货分流并最大限度的减少相互干扰。在两区域周围均布置环状道路和车间引道，以满足交通运输需要，并作为消防车道用。
（2）道路设计
道路采用城市型断面。新建场外道路宽为15米，场内主干道宽为12米，次干道宽为7.0米。
新建道路面积为55000m2。采用水泥混凝土路面。
生活区路面结构：（抗弯拉强度4.5MPa）
20cm厚水泥混凝土路面
15cm厚水泥稳定砂砾基层
15cm厚天然砂砾底基层
辅助生产区及场外道路路面结构：（抗弯拉强度5.0MPa）
28cm厚水泥混凝土路面
20cm厚水泥稳定砂砾基层
20cm厚天然砂砾底基层
4.2.6消防及绿化
（1）消防
本工程各建构筑物之间间距均满足建筑防火规范要求，该区域内道路成环形布置，本工程消防工作仍由神东安监局消防大队负责，消防大队可在15分钟内到达该项目场地，满足消防服务半径。
（2）绿化
为了减少污染物对周围环境的污染，美化场区,改善劳动条件,为职工创造良好的生产和生活环境。设计利用新建建筑物周边、道路两侧和所有空闲地带种植适宜的行道树、绿篱及花草。采用草坪和乔灌木相结合的方式构成立体绿化系统，力争做到既体现现代化煤矿风貌，又能达到改善小气候的目的。绿化面积81000 m2，绿化用地率为20%。
4.2.7主要技术经济指标
主要技术经济指标表
序号
名 称
单位
数 量
备 注
1
总占地面积
m2
419291
合629亩（征地面积）
2
绿化面积
m2
81000

3
绿化用地率
%
20

4
围墙
m
2190
砖围墙，高2.2m.
5
大门
个
2
15米宽伸缩门及18米宽铁艺大门
6
门卫占地面积
处
2
砖混结构（每处75 m2）
7
新建道路
m2
55000
水泥混凝土路面
8
人行道
m2
21800
5cm环保砖铺面
9
排洪沟
m
2400
2m×2m 水泥混凝土
10
砌筑井筒
m
335

11
护坡
m2
63400
浆砌片石
12
硬化
m2
50000
水泥混凝土面层；
14
挖方
万m3
188

填方
万m3
178

4.3供配电
4.3.1设计依据及设计范围
本设计系根据工艺主体专业及其相应的辅助专业提供的资料进行的。设计范围为新建神华神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间的宿舍及食堂、文体中心、联建楼、设备库、材料库、供应站、胶轮车库、加油站、锅炉房、水泵房、暖风机房、矿建一队、矿建二队、安装队等相应的电气设施。
4.3.2供电设施
(1)计算负荷
动力变压器一次电压的端电压均为10kV，低压动力负荷电压等级为380/220V。其用电负荷参见下表1：
负荷计算表 表1
序号
负荷名称

电压等级
（kV）
安装容量
（kW）

工作容量
（kW）
有功计算
负荷（kW）
无功计算
负荷(kVar)
视在功率（kVA）

1
锅炉房
0.38
1770.50
1273.00
865.64
649.23
1082.05
2
联建楼
0.38
2625.00
2625.00
1728.75
1071.38
2033.82
3
文体中心.食堂.宿舍
0.38
1045.00
1045.00
658.75
468.01
808.73
4
胶轮车库
0.38
390.00
390.00
273.00
204.75.00
341.25
5
设备库等
0.38
830.00
830.00
339.00
410.40
532.30
6
矿建一.二队及华美安装队
0.38
1700.00
1700.00
1210.00
907.50
1050.00
7
水系统
0.38
302.50
217.40
151.38
113.54
189.23
8
井口房及暖风室
0.38
150.00
150.00
120.00
90.00
150.00
9
（1-8）负荷小计
0.38
8813.00
8230.40
5346.52
3914.81
6626.54
10
其它预留
0.38
3200.00
3200.00
2240.00
1680.00
6626.54
根据上述负荷计算表，本工程用电设备的总计算负荷为5346.52 kW。年耗电量为0.36x108kW·h。
上述负荷中，大部分负荷为二类负荷，仅含有少量三类负荷。
(2)供电电源
在距补连塔矿二号辅运平硐设备材料库维修车间1公里处现已建成补连塔南风井工业广场35kV变电站, 站内装有容量为16MVA.35/10kV主变二台和容量为5MVA，35/6kV主变二台。该站I回通过一趟LGJ-120/12.8km架空线路引自（榆供）松定110KV变电站，II回电源通过LGJ-185/3.1km架空线路引自补连塔煤矿35KV变电站。可以满足本项目用电需求。
(3)供配电系统
1)10kV变电所
本工程在区域内新建一座10kV 变电所，以10kV向所有动力变压器供电;以0.4kV向10kV 变电所附近的部分低压动力负荷供电。
根据要求10kV 变电所需要两路10KV供电电源，为保证安全可靠的运行，本设计考虑变电所10KV及0.4kV主接线均采用单母线分段的接线方式。电源由补连塔南风井工业广场35kV变电站10KV两段母线供给。
新建10kV变电所占地面积为22x14m。设有高压配电室、低压配电室、值班室等。
2)车间变配电设施
本工程在食堂、联建楼、锅炉房、胶轮车库、华美安装队维修间各设置一座10kV 变电所，变电所设置动力变压器。0.4kV系统采用单母线分段接线，以0.4kV电压向各自系统的低压动力负荷供电。
3）主要设备选型
10kV配电装置采用KYN[]-12kV型铠装移开式交流金属开关柜，柜内装设ZN□-12kV型真空断路器，配置弹簧储能操动机构，短路开断电流31.5kA。
动力变压器均采用干式电力变压器，低压配电柜采用GGD型低压固定式成套开关设备。其它零星就近取电的辅助设施，其低压配电选用低压动力配电箱。
4.3.3防雷接地
(1)防雷
采用钢结构的建筑物接利用金属屋面作为接闪器，确保与结构钢柱金属性连接的可靠性，将雷电流引入大地。其他建筑物单体需人工敷设避雷带，利用结构柱内两根对角主筋做引下线，形成雷电流入地通路。
(2)接地
1)防雷接地、等电位接地、电子系统的接地措施；
本工程所有建筑单体的防雷接地、等电位接地和各类电子系统的接地共用综合接地极。
本厂区的0.4kV采用TN-S系统，保护线(PE)和中性线(N)在变压器出线处分开，而且分开后严禁再次连接。在变配电室内做总等电位联结，特殊场所内做局部等电位联结，在场地内形成一个统一的接地网。
建筑物内所有电气设备正常不带电的金属外壳、各配电室内高、低压柜及控制柜的基础槽钢、电缆沟内电缆支架等均应接地，且与室外接地装置可靠连接，接地电阻根据系统应满足相关规范要求。
2)接地电阻的确定，接地极采用的材料和处理方式。
接地极的接地电阻要求不应大于1欧姆，否则应增设人工接地体，直到达到要求为止。各建筑单体均采用钢筋混凝土柱下独立基础，设计利用建筑物独立基础作为接地极，并在基础底部钢筋下铺设热镀锌扁钢，将独立基础连接成网格状，形成基础接地网。
4.3.3电力管网
本项目的电力管网主要采用电缆敷设于电缆沟，并辅以直埋、穿管等方式。10kV电力电缆采用XLPE交联聚乙烯绝缘电缆，低压动力电缆采用XLPE交联聚乙烯绝缘电缆或PVC聚氯乙烯绝缘电缆，控制电缆采用PVC聚氯乙烯绝缘电缆。
4.4通信及计算机管理
4.4.1设计内容概述
神华神东煤炭集团补连塔矿二号辅运平硐设备材料库维修车间电信系统包括：行政电话系统、井下3G无线通信系统、计算机网络系统、安防系统、数字广播系统、视频会议系统、有线电视系统、LED显示屏系统、验身房系统、虹膜识别考勤系统、火灾自动报警系统。
4.4.2 设计依据
《煤炭工业矿井设计规范》GB50215—2005
《煤炭矿区总体规划规范》GB50465-2008
《智能建筑设计标准》 GB/T 50314-2006
《安全防范工程技术规范》 GB 50348-2004
《入侵报警系统工程设计规范》 GB50349-2007
《视频安防监控系统工程设计规范》 GB 50395-2007
《视频显示系统工程技术规范》 GB50464-2008
《火灾自动报警系统设计规范》 GB50116-1998
《民用建筑电气设计规范》 JGJ16-2008
4.4.3 电信设施
（1）行政电话系统
为了保证本项目对内对外的通信联系，在联建楼通信机房内设置神东程控交换局800门远端用户模块，并配置2400回线保安配线柜一个。从而实现新建区域与集团内部各分机之间缩位免费通信，对外加号拨出的通信方式。
（2）井下3G无线通信系统
为了保证管理工作人员、综采工作面人员以及其他流动工作人员高码率、高保真的语音通信，满足可视电话业务、短信业务、调度功能，与其他交换网络、IP网络、企业办公以太网、矿井自动化监控系统互联的功能，支持与矿生产办公系统、自动化系统对接整合的功能，及手机终端定位功能，企业信息发布、移动办公、安全生产监测、视频监控、综合自动化系统监控、彩信中心等功能，特在连塔矿二号辅运平硐设备材料库维修车间建立井下3G矿用无线通信系统。
井下3G矿用无线通信系统由智能调度交换机、综合网络控制器、地面室内型基站、地面室外型基站、矿用本质安全型基站、矿用本质安全型手机终端、网管终端、调度终端、应用服务器组等设备组成，不但可为矿山用户提供各种场景下的无线调度通信服务，而且可通过应用服务器提供各类基于3G网络的“数字矿山”应用服务。该系统接口丰富、组网方式灵活，井下通过布放矿用本质安全型基站建设井下无线专网，地面无线信号的覆盖既可自建地面无线专网，也可采用中国移动地面网络。本次设计采用地面中国移动公网+井下专网模式。
（3）安防系统
在新建区域设置一套安防系统，以达到人防与技防的紧密结合。安防系统由视频监控系统、防盗报警系统、电子巡更系统以及后台控制显示系统组成。
视频监控系统：采用智能网络视频监控系统，系统由网络摄像机（IPC）、视频编码器（DVS）、网络录像机（NVR）、中央管理平台、解码设备、存储设备等组成。系统为千兆主干网，千兆区域网，主干网和区域网均采用光纤，现场摄像机可采用非屏蔽超五类或六类双绞线接入。
视频数字网络采用三层结构（接入层、汇聚层、核心层），核心层设置在安防中心。在安防中心内设4X3X55”液晶拼接超大屏幕显示屏，视频管理服务器、存储服务器、流媒体服务器、视频解码器等。安防中心可以调用本矿区内安防系统的任何一路图像、对前端的任何一路摄像机进行控制，检索存储的数据，本矿区的任何一路图像也可以以任意组合形式显示在超大屏幕显示器上。
视频监控数字信号均可接入公司局域网，通过公司专用数据网，公司领导和集团领导经过授权后均可浏览和监控所有的摄像点。
防盗报警系统：在围墙周边安装红外对射报警系统，每隔100m设置1套红外对射装置，每隔100米左右设置1台声光报警器，发生异常情况时，由安防
