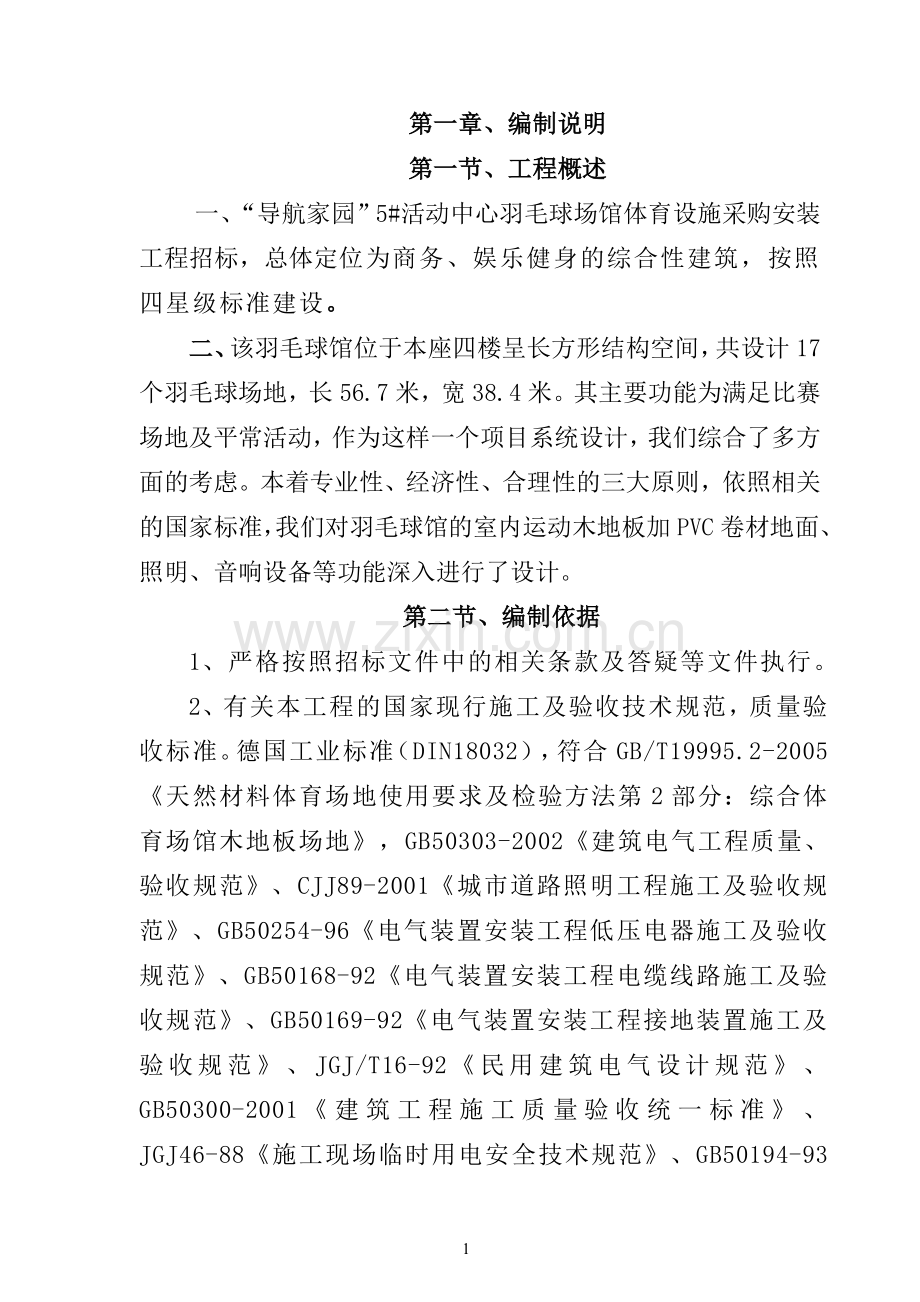

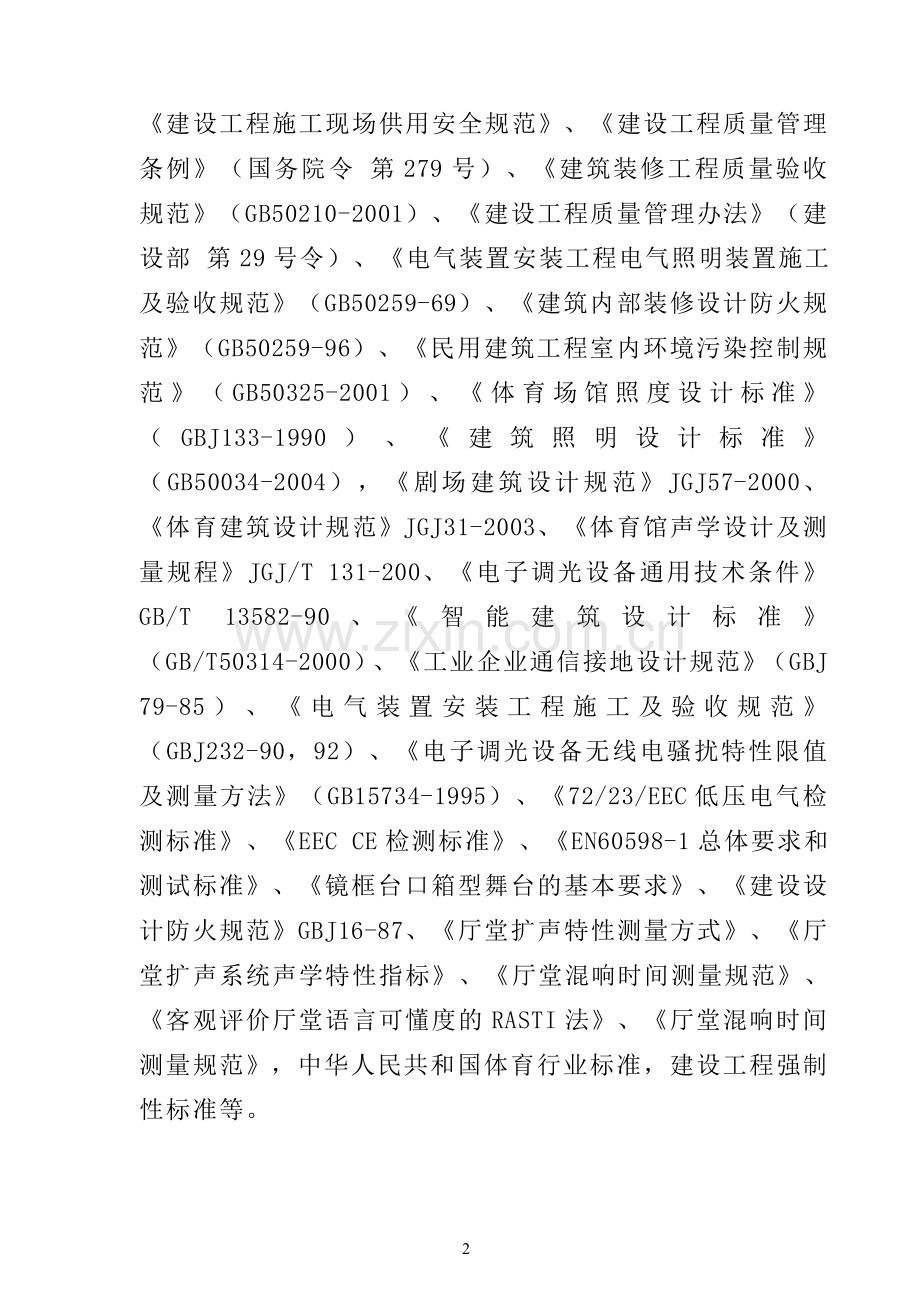

第一章、编制说明第一节、工程概述一、“导航家园”5#活动中心羽毛球场馆体育设施采购安装工程招标，总体定位为商务、娱乐健身的综合性建筑，按照四星级标准建设。二、该羽毛球馆位于本座四楼呈长方形结构空间，共设计17个羽毛球场地，长56.7米，宽38.4米。其主要功能为满足比赛场地及平常活动，作为这样一个项目系统设计，我们综合了多方面的考虑。本着专业性、经济性、合理性的三大原则，依照相关的国家标准，我们对羽毛球馆的室内运动木地板加PVC卷材地面、照明、音响设备等功能深入进行了设计。第二节、编制依据1、严格按照招标文件中的相关条款及答疑等文件执行。2、有关本工程的国家现行施工及验收技术规范，质量验收标准。德国工业标准（DIN18032），符合GB/T19995.2-2005天然材料体育场地使用要求及检验方法第2部分：综合体育场馆木地板场地，GB50303-2002建筑电气工程质量、验收规范、CJJ89-2001城市道路照明工程施工及验收规范、GB50254-96电气装置安装工程低压电器施工及验收规范、GB50168-92电气装置安装工程电缆线路施工及验收规范、GB50169-92电气装置安装工程接地装置施工及验收规范、JGJ/T16-92民用建筑电气设计规范、GB50300-2001建筑工程施工质量验收统一标准、JGJ46-88施工现场临时用电安全技术规范、GB50194-93建设工程施工现场供用安全规范、建设工程质量管理条例（国务院令 第279号）、建筑装修工程质量验收规范（GB50210-2001）、建设工程质量管理办法（建设部 第29号令）、电气装置安装工程电气照明装置施工及验收规范（GB50259-69）、建筑内部装修设计防火规范（GB50259-96）、民用建筑工程室内环境污染控制规范（GB50325-2001）、体育场馆照度设计标准（GBJ133-1990）、建筑照明设计标准（GB50034-2004），剧场建筑设计规范JGJ57-2000、体育建筑设计规范JGJ31-2003、体育馆声学设计及测量规程JGJ/T 131-200、电子调光设备通用技术条件GB/T 13582-90、智能建筑设计标准（GB/T50314-2000）、工业企业通信接地设计规范（GBJ 79-85）、电气装置安装工程施工及验收规范（GBJ232-90，92）、电子调光设备无线电骚扰特性限值及测量方法（GB15734-1995）、72/23/EEC低压电气检测标准、EEC CE检测标准、EN60598-1总体要求和测试标准、镜框台口箱型舞台的基本要求、建设设计防火规范GBJ16-87、厅堂扩声特性测量方式、厅堂扩声系统声学特性指标、厅堂混响时间测量规范、客观评价厅堂语言可懂度的RASTI法、厅堂混响时间测量规范，中华人民共和国体育行业标准，建设工程强制性标准等。3、国家现行的建筑、市政、安装等定额及相关的配套取费文件、法律法规。4、工程所在地的气候水文，地质地理，道路运输条件，以及大宗材料，成品、半成品构件，特别是特殊材料的供应加工，大中型机具机械的供应维修，配件的协作能力及有关劳动力供应和分布情况。第二章、质量管理体系及制度第一节、质量目标一、质量目标优良工程。 二、质量管理体系按照ISO9002国际质量标准组织施工，使质量合格率达到100 %。三、质量保修服务严格遵守建设工程质量管理条例,全面履行质量保修责任，科学施工、严格管理，让业主放心满意，工程产品交付后的维修、回访率达到100 % 。第二节、质量管理体系项目部将严格按照 ISO9002 国际质量标准，按质量管理标准组织施工，把企业质量方针全面落实到一系列经营管理于生产经营活动之中。质量保证体系示意图第三节、质量管理制度一、项目经理质量管理负责制在工程施工中，项目经理代表企业法人全面履行公司与业主签订的承包合同，是乙方驻工地的代表，对工程施工进行全面的直接指挥，并对工程的质量经济技术成果承担责任。二、质量管理制度项目经理代表公司就工程质量向建设单位负责。各工种负责人向公司法人代表、项目经理负责，全面进行质量控制，坚持“谁施工，谁负责”的原则。1、施工交底制度开工前，由项目经理负责向全体工程技术人员进行总体施工交底。分部分项工程施工前由专业工长，认真组织各专业技术人员，熟悉掌握图纸和进行专业技术交底。交底有记录，不交底不施工。2、原材料质量控制制度项目部将严格执行材料管理制度。所有原材料、成品、半成品进入现场，必须符合国标的有关技术规定，是建设部核定的合格产品，具有材质证明书、出厂合格证、使用说明书。进入现场前，并经甲方、监理同意之后，现场的质量检查员、材料员签字方可入库和进入现场堆放。3、施工实行挂牌制度主要工种施工中要在现场实行挂牌制，各区段有标牌，写明施工单位、工种负责人、工人操作者、质检人员，并做好图文记录，存入施工档案。按不同工种作业的各小组施工，责任落实到人，严管重罚，杜绝违章操作，禁止偷工减料现象的发生，确保达到质量要求。4、实行质量审核制度（1）认真贯彻“谁施工，谁负责工程质量”的原则，坚持做好三检：“自检、互检、交接检”工作，确保各分部分项工程均达到质量标准。（2）隐蔽工程施工时，质量检查人员，专业技术负责人要认真做好每项技术复核和隐蔽工程验收工作，监理单位与现场技术人员共同进行监督，确保工程顺利进行。5、实行技术复核制度必须严格遵守技术复核制度，对建筑物的方位、标高、高度、轴线、图纸尺寸、误差值等作复核记录，工程监理人员复查，各分项工程验收无误后进入资料存档管理。6、样板试范引路制度由专业工长、质量检查员、共同做出某部位施工样板，经建设单位、工程监理人员复查后，方可大面积施工，统一操作要求，明确质量标准。7、建立成品保护制度，做好工序交接工种交叉施工保护劳动成果，合理安排施工工序，交接清楚，责任明确，管理到位。8、建立现场例会制度每周定期召开一次现场协调会，邀请建设单位有关人员和现场监理参加，对整个项目施工进行阶段性协调工作。协调会由项目经理主持，广泛听取各分部分项工程及其他负责人的汇报、要求和意见。考虑整体形象进度以及质量目标等因素，综合平衡工程施工的每个具体环节。三、工程质量环节控制1、工程配合由经营部门实施与甲方的全过程的服务配合，实行售前、售中、售后服务。2、质检监测按相关标准及技术要求全过程控制，设备经实验评审合格后准予进入安装阶段。3、产品采购业主所订购设备产品均由生产供应部门安排采购。由生产供应部门负责按合同要求进行分解，对采购器材的质量进度，全过程控制并负责。4、资金保障财务部门对整个工程实施过程的资金保障负责。5、安装调试现场安装调试是实施产品性能的最后阶段。生产部门负责现场安装队的组建及管理工作。质检部门负责实施安装过程的质量控制，保证按电气安装工程、地面铺设工程施工质量验收规范进行产品的安装与调试。质检部门同时负责安装队的安全培训，实施对现场设备、人员、安全文明施工的过程控制。第三章、施工方案第一节、运动木地板施工方案该场地采用双龙骨结构运动木地板的铺装施工工艺，木地板面板采用枫木（一级）指接双拼实木运动地板制作，该地板用意大利进口木工机械设备加工并采用德国工业标准（DIN18032）生产，符合GB/T19995.2-2005天然材料体育场地使用要求及检验方法第2部分：综合体育场馆木地板场地国家标准要求，其特点是安装简便、光洁度高、颜色柔和、抗变形能力好，含水率适中，性价比适宜。我公司由专业人员组成施工队伍，采用先进的地板铺装设备进行施工，特别配备测平仪、刨平机、磨光机等，能够确保场地平整度达到施工规范要求。木地板规格上层面板：按照要求采用一级枫木实木运动地板，其规格为22mm60mm900mm。油漆采用国产名牌聚酯地板专用漆（上海固象牌聚酯漆）。下层面板：按照要求采用实木集成板，其规格为18mm1220mm2440mm、45度斜铺。并做防腐防潮处理。静音垫层：防潮减震垫（运动木地板专业隔音材料）。主龙骨：松木，其规格为50504000mm中心距400mm并做脱脂、脱水和防腐防潮处理，环保标准为E1级。副龙骨：松木，其规格为5050mm中心距800mm并做脱脂、脱水和防腐防潮处理，环保标准为E1级。弹性垫层：减震弹性胶垫，规格为15100100mm间距400mm400mm。工程调整找平垫：采用耐水胶合板木垫块，其规格为12100100mm中心距400mm并做防腐防潮处理。1、 防腐处理，用氟化钠涂刷。2、 防潮处理，用防潮涂料涂刷。膨胀螺丝8mm10mm国标。铁丝12。一、木地板系统的施工工艺1、申请甲方对货物进行验收，申请安装货物和施工工具进场。2、清理现场，划分好货物存放区、工具设施区、临时加工区、引入电源，作好公司施工形象布置。3、施工现场条件检测，检查地面的平整度，要求以3m靠尺检查，任意以3m为半径的范围内，正负误差不大于3mm，如误差超过5mm，则会对木地板安装后的平整度造成很大影响。复核总平面图，确定铺装方向和铺装顺序。4、对现场进行划线，确定安装位置，复查划线是否正确。5、防潮层处理：采用聚乙烯防潮材料，连接处重叠接合，采用胶带粘合连接。6、订制胶垫：在底层龙骨底面钉制12*50*50mm专业运动木地板的弹性胶垫,胶垫间距为400mm。7、龙骨铺装：场地四周预留40mm宽的膨胀间隙，从场地端线方向一侧平行向另一侧端线方向展开铺设，间距400mm；并用异形钢钉进行固定。然后测量龙骨水平，并进行修整。8、底板铺装：场地四周预留40mm宽的膨胀间隙，毛板铺装时长边方向应与龙骨方向平行，纵横向间距4-8mm，并用35mm长“U”型码钉均匀固定；底层板铺装完成后需在其上划好线标记出龙骨所在位置。9、面层板铺装：测量找出场地边线方向的中心线，由场地的中心线向两侧边线平行展开铺设面板；面板间每隔数排应设置2mm宽的伸缩缝，伸缩缝的设置根据现场的温湿度条件由我司技术人员通过经验公式计算得出。10、踢脚线安装：先预置L型透气式踢脚线，在踢脚线与墙面之间以间距200mm均匀布置下部垫块，再用直钉将踢脚线与墙面固定。11、面板打磨抛光：沿木纹方向进行打磨，分粗中细三道砂纸进行打磨，直至板面打磨平整，再用砂盘对整场进行抛光，面板有轻弱缺陷时，用专用腻子和木屑混合物进行修补。抛光完毕后必须将场地清理干净，准备上油漆。12、面漆施工：采用环保型体育木地板专用油漆，刷涂四次。二层底漆二层面漆。采用专业的油漆毛皮进行涂刷，两遍底漆完全干燥后,经抛光并清洁场地后再刷涂面漆，在油漆施工过程中必须要防尘防阳光。13、画线：按国际标准场画线，采用与地面漆同性质的油漆画线，根据球场布置图进行画线。14、自检、清理现场，整理资料，组织资料验收。一、木地板施工方案1、施工条件木地板施工前基础工程必须完工并且现场清理干净，地面施工质量达到建筑图纸设计要求。室内水、电、汽通风等安装工程结束，特别是水网管道必须经过打压实验，确认已达到设计要求，正常使用对本木地板不产生影响。室内装饰顶棚、音响、照明等工程结束以免交叉施工时对木地板施工造成影响。地面湿度或平衡含水率与外界基本一致。如需其它工种交叉施工，应得到甲方允许统一安排。2、施工准备1）设备、工具及仪器：经纬仪、水准仪、水平尺、手提高速切割机、射钉枪、空气压缩机、手尺、3米直尺，建筑木工常用工具。2）材料、物资、施工前的各项所需物资，必须运至指定地点，并按产品性能要求妥善存储，储存量满足施工进度。3）施工条件的检查，对不符合施工要求的事项要做记录，甲方应协调有关部门限期解决，分清责任，特别是水、火、电、盗等。4）编制施工进度表5）成立施工班组：分为木工班组、普工班组。进行技术交底，确定班组的责任。6）加强技安防火等教育，特别是遵守现场各项制度。3、标记龙骨及垫块的位置线按图纸标出龙骨及垫块的位置线，以场地中心起至四周以400mm为间隔，纵横做出基准点标记（垫块位置）。4、检测场地用水准仪在基准点上测基础地面的高度误差，同时做好记录，在基准点的基础地面上标出高度值。5、安装基准垫块在基准点处安装垫块，基准点上面的标高误差不超过1mm，有误差处用单板找平，再用水准仪校对。6、安装主副龙骨预先将主副龙骨刷涂油进行防腐、防潮处理，然后将龙骨按线放在胶垫上或木垫块上，接头处用垫块垫实。用3米直尺全场龙骨上沿操平误差3米直尺2mm。7、与主体施工单位配合安装各种地板预埋件或膨胀螺丝固定，用射钉枪打眼固定龙骨。8、安装下层面板下层面板采用实木集成板，做脱脂、脱水和防腐防潮处理，将下层面板斜铺45度在龙骨上，用圆钉钉紧。9、下层面板上满铺防潮隔音层材料。10、铺面层地板将面层地板用专用地板钉45斜钉，钉在毛板上，要求纵向成直线，接头要互相错开。11、上漆、打蜡1）地板面处理：将地板面上的尘土及缝隙内的灰砂剔扫干净，用1.5号木砂纸打磨木地板面板，顺木纹反复打磨，磨至光滑，再换用1号木砂纸加细磨平磨光，最后将磨下的粉尘清扫干净。2）刷清油：用熟桐油:松香水=1:2.5的比例调配，此清油较稀，并在清油内根据样板的颜色要求加入适当的颜料。刷油时先内后外涂刷面板。3）嵌、披腻子：应先配制一部分较硬的石膏腻子，其配合比为石膏粉:熟桐油=20:7，水的用量根据实际所需腻子的软硬而增减。将拌好的腻子嵌填裂缝、拼缝，并修补较大缺陷处，应补好塞实。腻子干后，用1号砂纸磨平，并将粉尘清扫干净，在满刮一道腻子，腻子应根据样板颜色配兑，刮踢脚及地面。头遍应顺木纹满刮一遍，干后，检查有无塌陷不平处，再用腻子补平，干后用1号砂纸磨平，清扫干净后，第二遍再满刮腻子一遍，要刮匀刮平，干后，用1号砂纸磨光，并将粉尘打扫干净。4）刷油色：先内后外涂刷面板。刷油要匀，接茬要错开，且涂层不应过厚和重叠，要将油色用力刷开，使之颜色均匀。5）刷清漆三道：油色干后，用1号木砂纸打磨，并将粉尘用布擦净，即可涂刷清漆。漆膜要涂刷厚些，待其干燥后有较稳定的光亮，干后，用0.5号砂纸轻轻打磨刷痕，不能磨穿漆皮，将粉尘清干净后，刷第二遍清漆，依此法再涂刷第三遍交活漆，刷后，要做好成品的保护工作，防止漆膜损坏。6）打蜡出光：用白色软布包光蜡，分别在踢脚和地板面上依次均匀涂擦，要将蜡擦到均匀且不应涂擦过厚，稍干后，用干布反复涂擦使之出光。12、木地板的防虫、防腐木材腐朽是受木腐菌侵害的结果，木腐菌的生长必须同时具有三个条件：1、木材含水率高于1825% 2、温度在235度范围内 3、有氧气供应，如能去除其中之一，即可防止腐朽。因此对于经常受潮或间歇受潮的木构件，必须用防腐剂处理，以防止木腐菌繁殖生长。防腐剂多采用油类防腐剂的混合防腐油，遇水不易流失，药效长耐久。蛀蚀木材的昆虫主要是白蚁和甲虫，白蚁多见于温暖潮湿的地区，产生白蚁的途径一般是外界飞进、木材带入、地上产生并蔓延，为了保证木材的耐久性，我们采用油溶性混合油处理。13、设备、工具及仪器：经纬仪、水准仪、水平尺、手提高速切割机、射钉枪、空气压缩机、手尺、3米直尺，建筑木工常用工具。二、木地板施工工艺1、对基础地面的技术要求地面已做防水层地面标高误差为不大于5毫米地面平整度误差为用2米直尺测量其间隙小于3毫米。如有预埋件露出高度应小于地板标高50毫米。2、检验场地用进口镭射找平仪在基准点上测水泥地面的高度误差，同时做好记录，在基准点的水泥地面上标出高度值。3、地面平整度达不到要求进行二次找平。4、木龙骨铺设主副龙骨选用50504000mm松木，并经过认真挑选，不符合要求的严禁使用。地面找平后，主副龙骨防腐处理，铺设5050mm主龙骨，每条主木龙骨的间距为400mm。用膨胀螺钉将其与木垫块固定，木龙骨必须用水平线统一高度，下部均垫橡胶垫块。上道工序不达到标准坚决不进行下道工序。5、铺设下层面板基层面层板采用22mm厚实木集成板，背面做防腐油剂处理。与地面主龙骨45斜角度铺设，用专用地板钉固定。基层毛地板铺设后，作磨光找平处理。3米直尺检查表面平整度不超过3mm。不达到标准坚决不进行下道工序。6、防潮减震吸音层面层地板和基层地板之间铺设一层防潮隔离垫以达到防潮隔离、减震、吸音的效果。7、面层地板的铺设所有面层地板长度均采用混尺，根据国家体育总局TY/T3.1997体育用木地板检验标准、GB/T19995.2-2005天然材料体育场地使用要求及检验办法第2部分：综合体育馆木地板场地及德国DIN18032.2的要求，体育木地板面层受力复杂，承受载荷时地面应满足组合型凹陷变形。如果地板拼接采用定尺铺装，会出现地板层面之间作用力集中，严重影响DIN标准规定的相关运动性能指标，甚至引起地板大面积变形或集中开裂。国际标准体育木地板长都采用刮尺铺装。面层地板油漆采用国产名牌聚酯地板专用漆（上海固象牌聚酯面漆）。面板与龙骨呈90度垂直铺设，离墙20mm开始铺设面层地板。面层地板的固定采用电钻在下层企口处引眼后，用专用地板钉固定在下层面板上，每块地板之间不宜拼得太紧，以防止热胀冷缩变形，以此保证地板的牢固性、耐久性。8、技术要点及防伸缩技术方案本地板铺设主要是将固定件、木龙骨、下层面板和上层面板几部分有机的结合成一个整体，整体木地板与墙面留有20mm空隙，确保运动地板的伸缩空间，也保证龙骨、下层面板与地板的通风，不使其受潮、变形或腐蚀。所有地下铁件均做防腐，防锈处理。龙骨、毛板、面板及所有隐蔽部位均做防潮、防腐、防火、防白蚁、防变形处理，经确认验收再进行下道工序。9、质量把关严格把好每道工序关，每一道工序必须经业主、监理验收达到优良要求后，方可进行下道工序施工，达不到要求坚决不允许下道工序施工，确保单位工程质量一次达到优良。第二节、PVC卷材铺设施工方案本项目为4mm羽毛球场专用PVC卷材，球场为绿色，场地周边通道为蓝色。一、施工方法：1、基层要求：（1）平整度：2m直尺测木地板地面平整误差不超于2mm。（2）地面含水率4.5%以下。（3）无龟裂、起壳、空鼓、无污染等质量通病。（4）门底边距地面高度不会因铺贴地板而影响开启。（5）施工室内温度不低于13oC。2、PVC运动地板（卷材）铺装流程：（1）地面必须清理干净。（2）弹线：按设计要求弹线，每块板材分格弹线。（3）量取材料：根据弹线的尺寸，量取板材尺寸，两端各出35公分量，以备割边用。（4）试铺：将裁好的地板置放在待铺区域，看看是否稳合。（5）刮胶：充分搅拌胶粘剂，胶粘剂采用单组份，用齿状刮板在地面上沿分格线均匀涂刮，胶纹必须是弧形。（6）铺贴：晾胶20分钟左右（以不粘手为准），开始铺地板，先用软木推板排气，再用压锟压实，压辊不低于50公斤。铺贴可采用搭接铺贴或密缝铺贴，搭接铺贴时重叠部分的板材用划线器切割，密缝铺贴时，要保持接缝的直线度。接缝用软木推板和压辊压平。当设计采用镶边时，镶边应先于大面积地板铺贴，在板块内拼花时，则在大面积地板铺贴好后进行。 （7）接缝处理一般在地板铺好48小时后进行，用专用开槽器在接缝处进行开槽，槽口深度必须是板厚的三分之二，后清理槽口。（8）焊接，使用热塑处理接缝，使用专用焊枪和焊嘴。利用焊枪的高温把焊条熔化在缝槽内，温度控制在350度400度。（9）修理焊缝：待焊缝完全冷却后，用月牙修刀分二次修整，直至和地板材料齐平方可并清理干净，检查是否有漏焊。（10）设备工具：扫把、拖把、地面磨光机、墨斗、直尺、吸尘器、滚辊、裁刀、划线器、直角刀、开槽机、焊枪、飞边器、锯齿刮板等专用工具。二、质量控制：1、地板两层与基层粘结牢固，用敲击的方法检查不应空鼓，板块无翘边、鼓泡、脱胶处不得大于20c（卷材）。地板面层表面平整、光洁、无皱纹，面层平整度采用2m直尺和楔形塞尺检查时其允许空隙不大于2mm。3、地板面层色泽一致，接缝严密，四边顺直，板块接缝在5m长度拉线尺量，直线度允许偏差为3mm。4、地板面层相邻两块板的高低差，允许误差0.3mm，相邻板块排缝的宽度为0.30.5mm。5、焊缝应平滑、洁净、无焦化变色、无斑点、无焊瘤和起鳞等现象，凹凸不得大于0.6mm，焊接抗位强度不得小于强度的75%。第三节、照明工程施工方案一、施工程序1、在满足合同工期的前提下进行合理的分区域、分段施工及进行适当的搭接施工。2、合理组织人力，完成前期的线管、电缆敷设工作。3、及时做好施工的准备工作，为正式施工创造良好条件（包括：清理场地、临时供电系统、临时工房等）。4、注意施工最后阶段的收尾、调试和使用前的准备以及交工验收工作。二、材料的采购及供应1、采购供应（1）材料的采购是整个工程项目建设的物质保证，是施工生产顺利进行的基础，能否为该工程项目提供各种质量合格的材料是材料采购的重要环节。在此情况下，我们将加强材料采购的管理，规范采购行为。建立建全一个完善的高质量的材料采购供应体系，完成材料采购任务。因为材料成本占据着工程项目成本的绝大部分，我们也将根据建材状况，加强采购业务的管理，最大限度的降低材料采购成本，实现工程项目承包的目标。（2）根据工程项目材料的需用计划，结合现有库存资源，设置周转储备，综合平衡后确定材料的供应量，合理的确定材料需用量，做出材料的供应计划。因此，材料部门将亲自参与施工生产任务的安排，及时掌握施工进度，以保证施工的正常运行。2、材料用量合理、质量可靠（1）在项目开工前，应向材料部门提出一次性计划，作为供应备料的依据。（2）在施工过程中，可根据工程变更和调整的施工预算，及时向材料部门提出调整，供料计划，作为动态供料的依据。（3）根据施工图纸、施工进度，向材料部门提出计划，作为向现场送货的依据。（4）根据施工平面图对现场设施的设计，按使用期提出施工设施用料计划，报材料部门作为送料的依据。（5）严把质量和数量关，在材料进场时必须根据进料计划、送料凭证，质量保证书或产品合格证，进行材料的数量和质量验收。质量验收的内容包括品种、规格、型号、质量、数是、证件等，并做好验收记录。对不符合质量要求的材料决不进入现场。按时、按质、按量地组织各种材料进场，保证现场施工的需要。同时严格保证进场材料的质量完好、数量准确，妥善保管，决不降低材料的使用价值。按照施工规范要求和用料要求，对已转发到操作人员手中的材料，在使用过程中进行检查，合理使用，节约材料。在施工前，我方将协同甲方代表及工程监理人员对全部材料备案、抽检，包括对所用器材规格、数量、质量的检查。所有器材应符合设计和工程要求，并对检验后的器材作好记录，并签字认可。三、施工技术措施1、选择施工技术措施方法的原则（1）方法可行，条件允许，满足施工工艺要求。（2）严格执行国家颁发的施工验收规范和质量检验评定标准的有关规定，保质保量完成施工任务。（3） 采用科学、先进、节约的方法，保证施工有序进行。（4） 严格履行现场安全施工措施和文明施工措施，杜绝意外事故发生。（5） 预先做好各种设备，连接电缆插头压制、焊接工作。（6） 特殊工序或特殊工艺施工，制定专门的施工保障措施。2、施工方法（1） 根据工程总进度的实际情况，编排好施工顺序。总体要求前期施工配合主体施工单位的其它各工种进行协调、洽谈、商定并进行预留、预埋。后期配合音响、运动地面等工程进行灯具安装、调试，最终完成系统整体调试直至正常运行，中间进行管内的穿线和测试工作。在施工中发现技术质量问题，及时在现场召开分析会，帮助解决，使问题不过夜。对建设单位提出的建议和要求，在施工中要尽量采纳和严格执行。（2）把该系统工程的全过程分解为若干个施工段（或工序）：如，电线管敷设电缆敷设前端灯具的安装控制室设备安装调试。组织不同工种按照工序的先后顺序，在不同工作面上投入施工，形成若干条流水线。如，按分部分项工程等若干条流水线，再把这几条流水线适当连接起来，待前一条流水线提供一定的工作面后，后一条流水线即可插入平行施工。在该项目的施工中，当施工面展开后，就可以逐步形成立体交叉平行流水的作业局面。（3）各工序之间搭接合理，按一定的施工工艺，依次地、连续地由一个施工段转移到另一个施工段连续作业，并绘制出相应的作业指示图表，以上这种施工方法，最大的优势性在于它可以最大限度地利用施工中创造出的作业面，组织多工种同时施工，充分利用工时，同时又可以加快施工速度。四、施工工艺及技术要点1、钢管和PC管敷设顶棚内的线管敷设，按照敷管的标准进行施工，用支架和骑马卡固定，并尽可能避开顶棚内其它专业的管路。水平或垂直敷设的明配的允许偏差，管线长度在2m内时，不得大于3mm，但全长不得大于管内径的1/2,管线头两端加跨接线进行跨接。若采用焊接，一定要加套管，套管长度为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密，然后刷防锈保护。管子进箱口要顺直，管口露出箱盒应小于4mm,管口不允许有毛刺现象，并用护口保护。敷设好的管口应用塞头堵牢，防止异物进入。对于PC管卡子固定结实牢靠，打眼用膨胀栓或木塞做底用木螺丝或自攻丝固定卡子，吊杆的卡子用机螺丝固定。管子弯曲半径：暗配大于6D，明配大于4D。PC管节、锁扣均用PVC胶粘接，管子弯曲圆滑、无硬弯、无硬伤，选用的握簧与管子要适配，管子弯扁度小于0.1D。墙体暗配管，用切割机将所开槽的宽度切出，再用钻砧凿出槽子，槽子的深度以配管布入后，粉层大于15mm。管路上接线盒设置，其位置应便于穿线，无弯时，45m；有一个弯时，30mm；有二个弯时，20m；有三个弯时，12m。2、电缆、控制线敷设1）放线与断线：放线前应根据施工图对导线的规格、型号进行核对。断线：剪断导线时，导线的预留长度应按以下情况考虑。接线盒、开关盒、插销盒及灯头盒内导线的预留长度应为50cm。配电箱内导线的预留长度为配电箱箱体的周长的1/2。2）管内穿线：钢管在穿线前，应检查各个管口的护口是否齐整，如有遗漏和破损，应补齐和更换；当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。两人穿线时，应配合协调，一拉一送。不同回路、不同电压和电源导线与控制信号线，不得穿入同一线管内，导线在变形缝处，应留有一定的余度。导线连接：导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。3）线路检查：接、焊、包全部完成后，应进行自检和互检，检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验收评定标准的规定，不符合规定时应立即纠正，检查无误后应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20M。同时，办理有关测试记录。4）电缆的弯曲半径应大于电缆直径的1.5倍。3、灯具安装调试 1）、所有灯具按照施工图的位置进行安装，同时与图纸进行核对，以达到最佳夜景效果。2）、灯具安装应牢固，作好接地线的连接。作好绝缘接地测试。3）、分回路调试，作好调试记录。五、施工验收系统工程竣工后，由我方先自行检验，为正式验收做好准备。1、自验的依据：国家（或地方政府主管部门）规定的竣工标准；工程完成情况是否符合施工图纸和设计要求；工程质量是否符合甲方规定的质量标准和要求；工程是否达到合同规定的要求和标准等。2、参加自验的人员以项目经理为主，组织生产、技术、质量、合同以及有关的施工人员等共同参加。3、自验的方式：分层分段地由上述人员按照自己主管的内容逐一进行检查，并做好记录。对不符合要求的部位和项目，确定修补措施和标准，并指定专人负责，定期修理完。4、在自验的基础上，对查出的问题进行全部整改，由项目经理提请公司再进行复验，以此解决在施工过程中全部遗留的问题，为正式验收做好充分准备。5、自检完成后请甲方、监理单位及相关单位进行正式验收，验收合格后进行工程移交，移交给业主的相关部门，同时对23名相关人员进行培训，保证本照明系统工程系统能够正常的运行。六、照明系统维修措施1.建立用户使用情况跟踪卡，由专人定期拜访用户并及时获取用户反馈信息。派出技术专家到用户现场进行系统巡察，检查产品情况，及时发现问题，及时予以协助处理。2.我公司承诺提供质保期内免费工程维修服务，在质保期结束后，如果出现质量问题，我公司按质保的细则，继续提供有偿服务，终身负责维护第四节、音响工程施工方案一、音响设计思路在扩声系统设计方面，我们的设计人员考虑到以下几点：1、扩声系统的总体定位：建筑声场和装修的设计都做了简单的声装考虑，所以扩声的定位，我们要求达到和优于国家标准的同时，我们更注重的是实际效果。声音和颜色是最难于记忆的。我们的要在个性的声音、颜色爱好中找出共性，是我们在工程设计时一个不言语，却一直在实践和努力的因素。一个扩声系统的成功是系统的阻值及电气的阻尼匹配，那些是科学的连接，而音色的完美和音质的清澈是对设备的优选设计的最终目的。2、保证球馆场地有足够的响度及声场均匀度球馆场地的响度，这里主要指的是“直达声”。换句话说，扩声系统是为了提高球馆场地直达声的声压级来改善听闻。只有节目信号的声压级高于背景噪声10dB以上，才能获得较高的清晰度，高于15dB以上才能获得较好的音质。厅堂的背景噪声 (满场) 一般在50dB-75 dB，所以我们的扩声系统提供给球馆场地的声压级必须在90 dB或以上。另外为满足人声信号的动态和音乐信号的大动态范围，为使高峰尖信号不发生畸变（失真），稳态准峰值声压级应有6dB以上的余量。（余量越大系统能够表现的音乐动态就越大，以上提出的是基本余量）。在扩声系统的设计时候，我们在该设备资料中选择和优化，我们设计系统的思想始终贯穿着：系统、信号组成一个什么样的系统？信号是从那里来到那里去？信号经过什么样的处理和衰减？在系统设备的配置上，我们力求整体性能的一直，扩声系统基本都是串联系统，一台设备的优秀不能带动整个系统的出色，但，一台劣质的机器却可以毁掉整个的系统。所以系统整体的性能一致，是我们设计的前提和根本。3、系统最终体现的是什么？足够的声压？还是出众的音色？国家扩声标准是系统的基本要求。我们的设计是优于国家和行业的标准。系统功能实现的操作、控制部分，我们设计时结合了多种剧场、剧院、礼堂操作人员的建议，设计了多种模式，数十种程序，及系统保护，系统软件、硬件保护。系统的应急备份亦做了设计。系统的操作是手动大于程序。4、系统的控制及展望的预留电子的发展的速度是始料不及的。科学的严谨操作，操作的激情发挥，发挥的精细实现，依靠的是高度的集成和系统稳定的性能。我们的系统控制及系统的扩展，是为一座艺术剧场而服务。这些是我们在遵循国家标准和行业标准后，关于艺术剧院的系统设计所做的一些讨论，这些思考和设计理念，我们都贯穿到了实际的方案和施工中。设计依据：招标方提供的建筑及装饰图纸使用方的功能要求和我们对多功能厅的理解二、功能分析1、满足比赛时语言的扩声要求；2、满足一般活动时的背景音乐要求；音响效果：达到中华人民共和国国家标准，GB 2886厅堂扩声系统的声学特性指标中语言兼音乐扩声三级标准，即：（1）最大声压级（空场）大于等于85dB（2）频率传输特性：250Hz-4000Hz（+4dB 10dB）（3）传声增益：大于等于14dB（4）声场不均匀度：1 KHz-z8 dB（5）主观音质评价：低音柔和丰满，中音力度大而不闷，高音清晰而逼真；（6）体育建筑设计规范。在建声设计方面考虑了均匀的声扩散，合适的混响时间、有效的利用侧向反射声的措施。三、系统所运行的条件：1、供电音响总功率（包含预留视频）10KW包含瞬间动态功率和预留功率采用三相五线制配送。扩声系统的供电应与基础照明供电分开，音频为弱电，建议给音响系统单独采用滤波（净化）电源。2、接地声控室应设保护接地和工作接地，按中华人民共和国行业标准民用建筑电器设计扩声系统对土建预留预埋配合要求：A、单独设置专用接地装置，接地电阻不应大于2欧姆； B、接至共同接地网时，接地电阻不应大于1欧姆；C、工作接地应构成系统一点接地。3、声控室工艺要求： 扩声系统主要设备均在控制室内，为使设备正常运转，操作人员有良好的工作环境及进行监听和观察整个大厅，对扩声控制室提出如下建议：（1）音响声控室高度不小于3米，观视大厅一侧墙面应开左右移动式窗户，宽度不小于1.5米；（2）扩声控制室内进行监听，混响时间应小，墙面和吊顶作简易声学处理，使混响时间小于1秒；（3）扩声控制室内用白炽灯照明，不使用带镇流器的日光灯，以免引起干扰；（4）扩声控制室内铺设架空活动地板(计算机房用成品活动地板)，活动地板距混凝土地面为300mm，声控室内管线均暗敷在活动地板下；（5）距活动地板0.3米高度设电源插座若干；（6）控制室内应有空调。4、系统用电要求：（1）电量要求：A、音响： 声控室调音台及其它设备（要求供电系统送三相五线380伏/60安） B、稳压要求：电压偏移最好应在+5%至-5%，如无法满足音响灯光控制室内除功放设备外，其它设备要求经过稳压及滤波才送给器材使用。（2）地线要求：各控制室要求一独立之地线供所有器材接地，其内阻应不超过1欧姆。（3）防雷要求：符合现行国家标准建筑防雷设计规范GB 50057二类建筑防雷保护措施的规定。四、设计组成我公司按招标文件的要求及图纸按以下概念设计本扩声系统：1、球馆场地要求有良好的语言清晰度和足够的声压级。2、放送音乐时有良好的声放重音质。3、球馆场地扩声指标应满足中华人民共和国广播电影电视部厅堂扩声系统特性指标（GYJ25-86）中所规定的语言兼音乐扩声三级标准。（1）最大粉红噪声声压级(空场稳态准峰值总声压级)：1006300Hz范围内平均声压级85dB（2）传输频率特性：250HZ-4000HZ的平均声压级为0dB,允许+4 -10dB（3）传声增益(dB)：2504000Hz的平均值-14dB（4）声场不均匀度(dB)：100Hz10Db（5）1000Hz4000Hz8dB（6）纯音失真百分率：在5000Hz的频率范围内7%4、扩声系统主信道周边设备（如均衡器、限幅器、分频器、噪声门、延时器、相位调整、音频矩阵等）应集成于一体，信号采用数字处理方式，信号传输应用网络化，系统应易于扩展。为方便用户日后的使用，周边集成设备应至少能存储40组以上场景程序。本扩声系统应充分考虑用户能方便灵活切换系统设备来满足不同的使用功能。5、扩声系统必须考虑多话筒（8路以上）同时随机使用状态下的系统传声增益。系统应有良好的语言可懂度。6、提供灵活的多路音频接口供其它电声系统使用，并确保互相不受干扰。7、音源设备必须采用专业等级以上的产品，能满足长时间不间断录制和播放音频信号的需求。拾音话筒的选择必须考虑满足不同场合、不同声源的使用要
