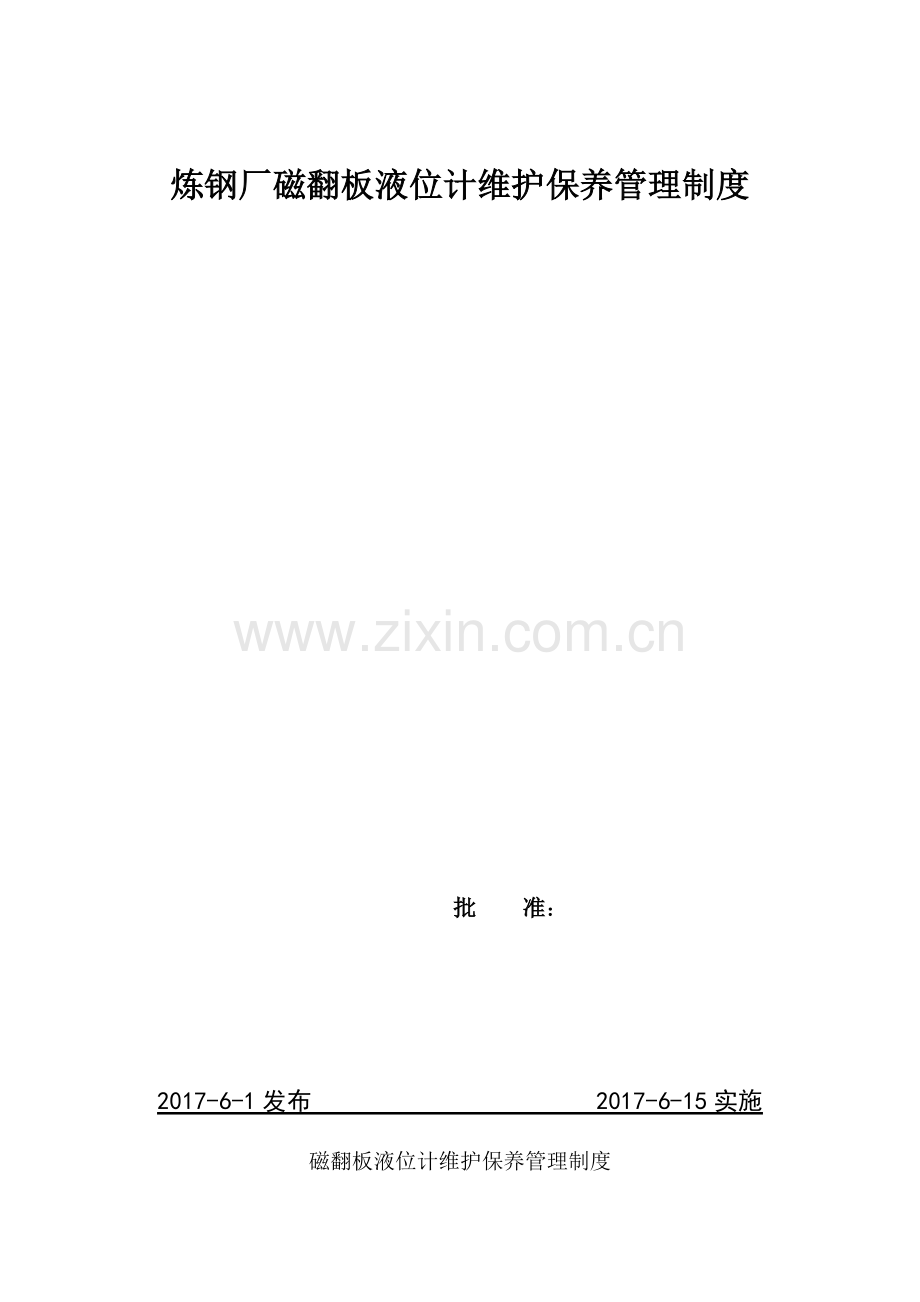

炼钢厂磁翻板液位计维护保养管理制度

批 准：

2017-6-1发布 2017-6-15实施

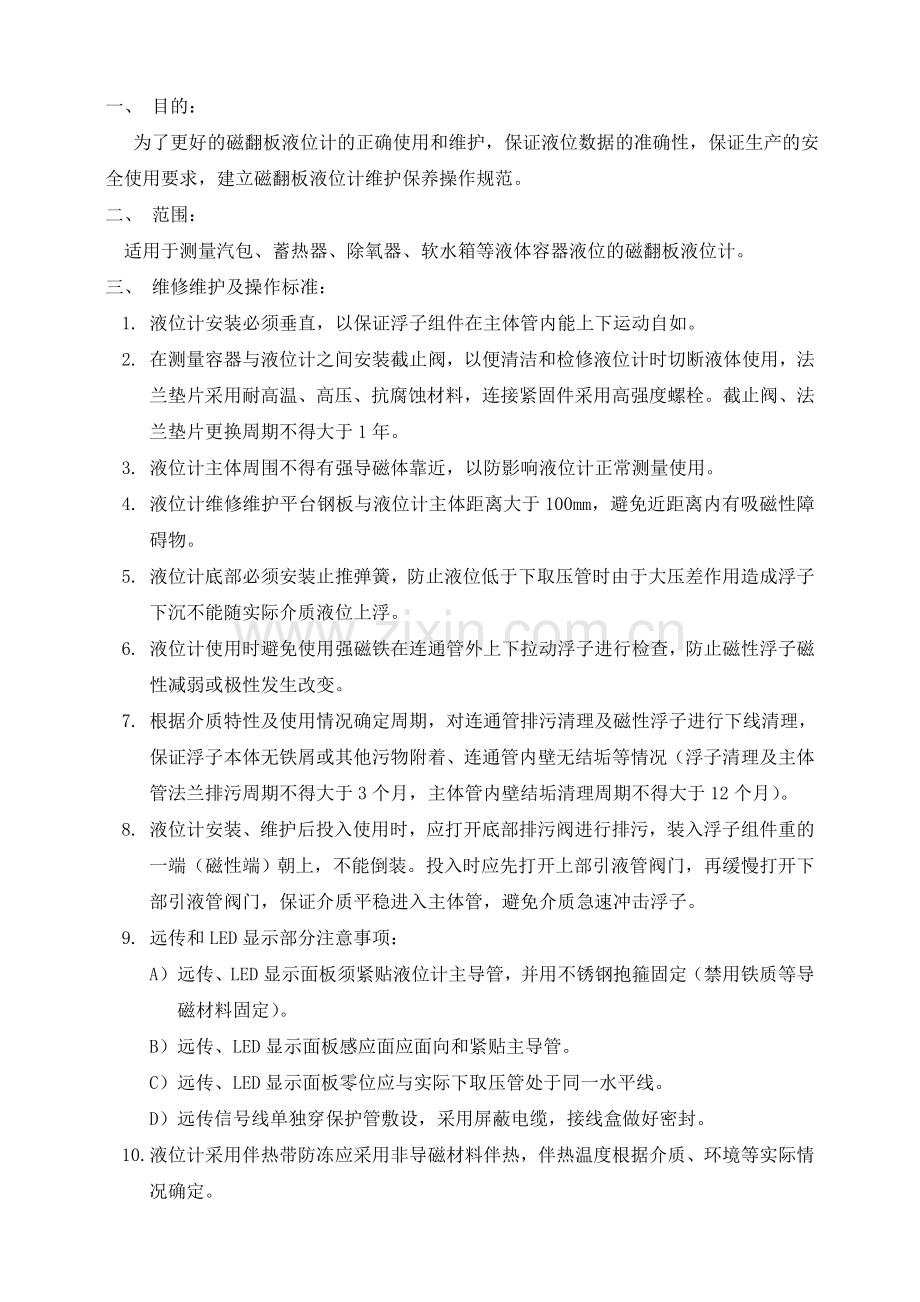

磁翻板液位计维护保养管理制度
一、 目的：
为了更好的磁翻板液位计的正确使用和维护，保证液位数据的准确性，保证生产的安全使用要求，建立磁翻板液位计维护保养操作规范。
二、 范围：
适用于测量汽包、蓄热器、除氧器、软水箱等液体容器液位的磁翻板液位计。
三、 维修维护及操作标准：
1. 液位计安装必须垂直，以保证浮子组件在主体管内能上下运动自如。
2. 在测量容器与液位计之间安装截止阀，以便清洁和检修液位计时切断液体使用，法兰垫片采用耐高温、高压、抗腐蚀材料，连接紧固件采用高强度螺栓。截止阀、法兰垫片更换周期不得大于1年。
3. 液位计主体周围不得有强导磁体靠近，以防影响液位计正常测量使用。
4. 液位计维修维护平台钢板与液位计主体距离大于100mm，避免近距离内有吸磁性障碍物。
5. 液位计底部必须安装止推弹簧，防止液位低于下取压管时由于大压差作用造成浮子下沉不能随实际介质液位上浮。
6. 液位计使用时避免使用强磁铁在连通管外上下拉动浮子进行检查，防止磁性浮子磁性减弱或极性发生改变。
7. 根据介质特性及使用情况确定周期，对连通管排污清理及磁性浮子进行下线清理，保证浮子本体无铁屑或其他污物附着、连通管内壁无结垢等情况（浮子清理及主体管法兰排污周期不得大于3个月，主体管内壁结垢清理周期不得大于12个月）。
8. 液位计安装、维护后投入使用时，应打开底部排污阀进行排污，装入浮子组件重的一端（磁性端）朝上，不能倒装。投入时应先打开上部引液管阀门，再缓慢打开下部引液管阀门，保证介质平稳进入主体管，避免介质急速冲击浮子。
9. 远传和LED显示部分注意事项：
A） 远传、LED显示面板须紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质等导磁材料固定）。
B） 远传、LED显示面板感应面应面向和紧贴主导管。
C） 远传、LED显示面板零位应与实际下取压管处于同一水平线。
D） 远传信号线单独穿保护管敷设，采用屏蔽电缆，接线盒做好密封。
10. 液位计采用伴热带防冻应采用非导磁材料伴热，伴热温度根据介质、环境等实际情况确定。
11. 液位计主导管外观完好无损，无洼坑、鼓肚、裂缝等现象。
12. LED面板的表面应定期进行清洁处理，以防止表面积累过量的污物或粉尘影响仪表正常显示。
13. 日常使用当中密切注意漏液现象，应及时对漏液部分的元件进行处理更换，防止漏出介质对液位计造成破坏。
14. 远传应采用磁性元件或浮子实物进行零点至量程线性检查，不得出现跳变、断信号等现象。
四、相关追责及考核的规定
1、各工段、大班维修维护液位计达不到标准考核50元/次。
2、建立液位计维修维护台账，备件台账等相关台账，做到长期有记录台账可查。无记录台账或记录不真实考核50元/次。
3、超出液位计维修维护周期未维修维护的考核50/次。
4、测量液位与实际液位不符，偏差较大的考核100元/次。
5、因液位测量不准造成其他影响的加重考核。
