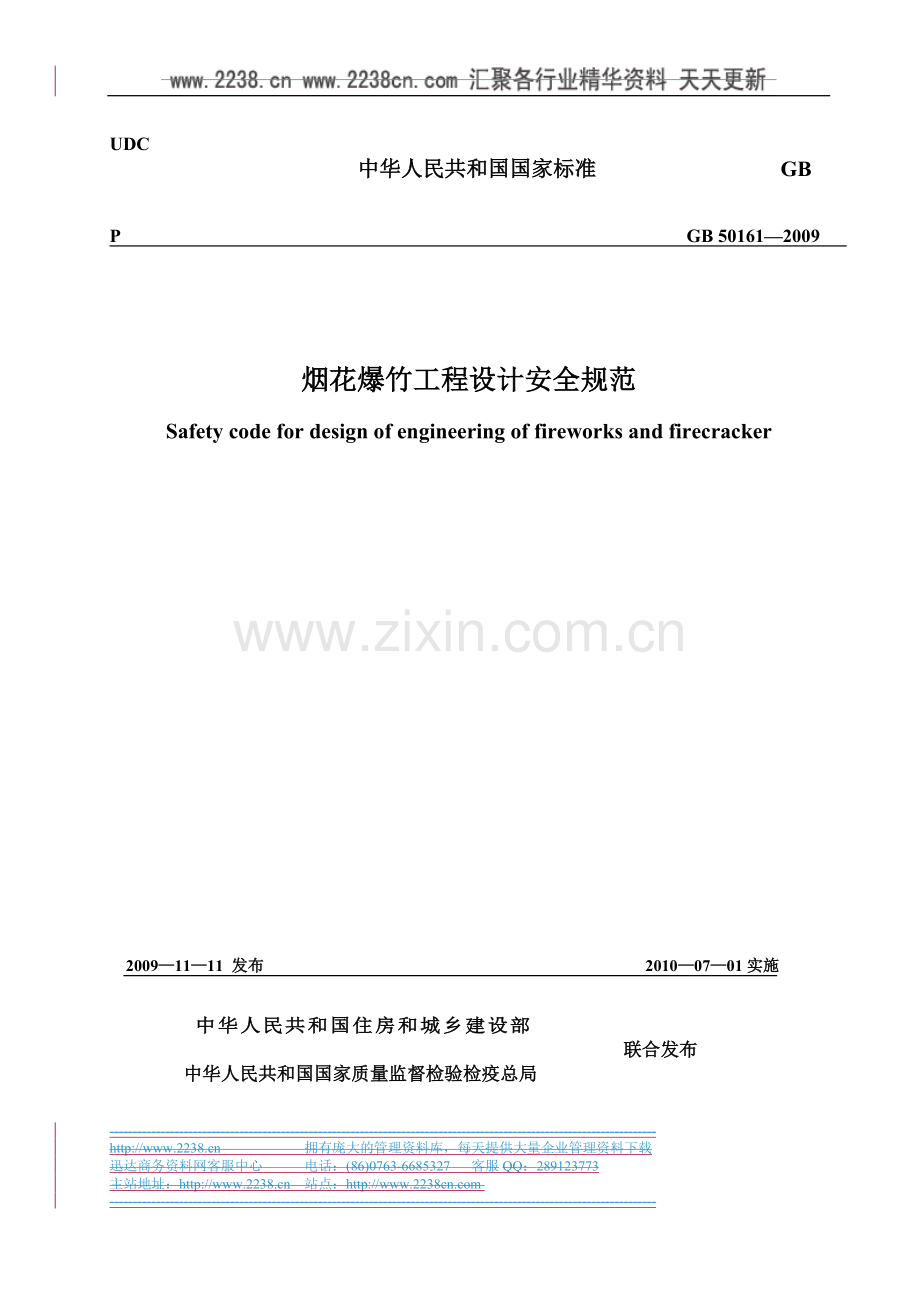

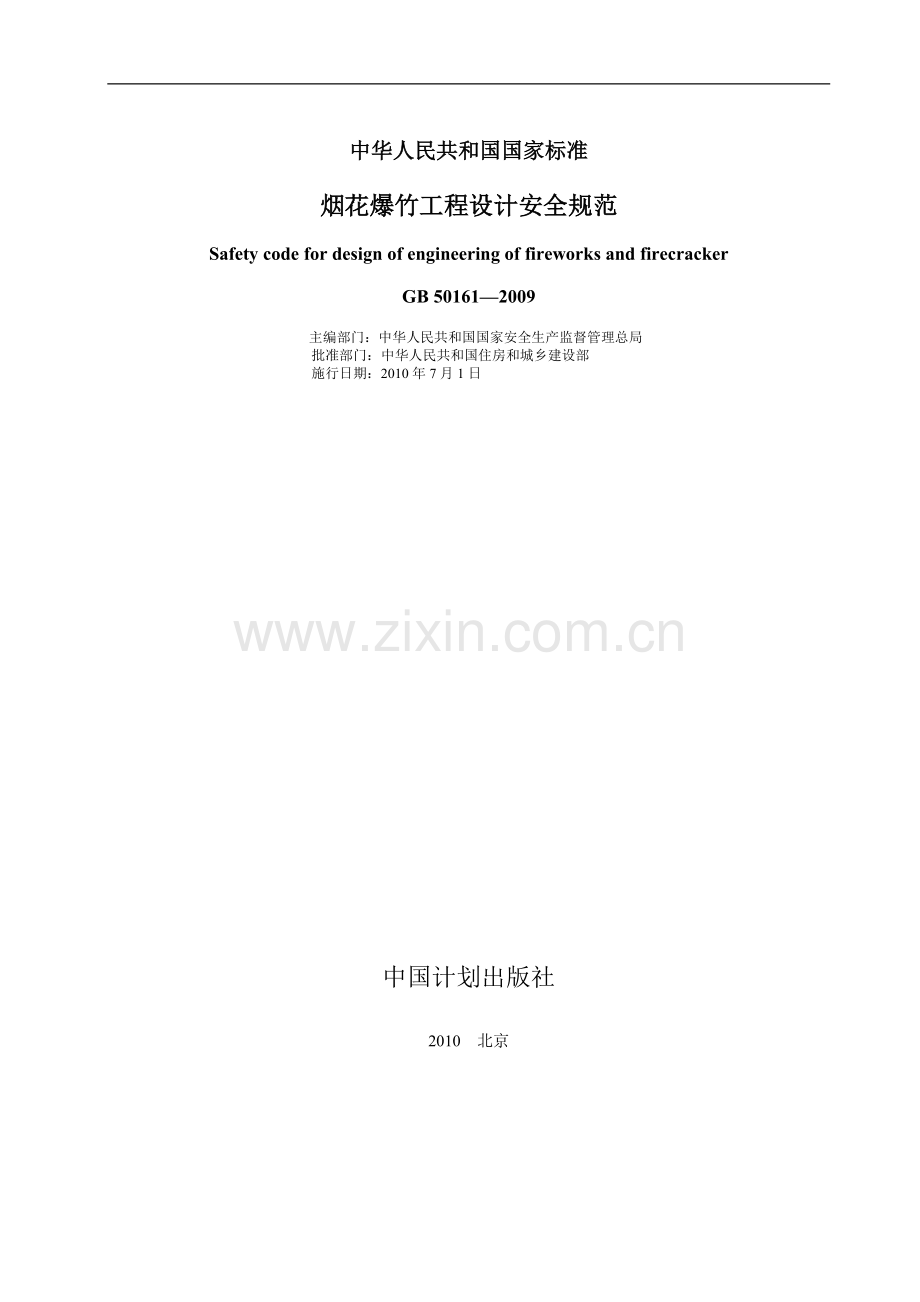

UDC 中华人民共和国国家标准 GBP GB 501612009烟花爆竹工程设计安全规范Safety code for design of engineering of fireworks and firecracker 20091111 发布 20100701实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准烟花爆竹工程设计安全规范Safety code for design of engineering of fireworks and firecracker GB 501612009主编部门：中华人民共和国国家安全生产监督管理总局批准部门：中华人民共和国住房和城乡建设部 施行日期：2010年7月1日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第433号关于发布国家标准烟花爆竹工程设计安全规范的公告 现批准烟花爆竹工程设计安全规范为国家标准，编号为GB501612009，自2010年7月1日起实施。其中，第3.1.2、3.1.3、3.2.1、3.2.2、4.2.2、4.2.3、4.3.2、4.3.3、4.4.1、4.4.2、5.1.1（3）、5.1.3（1）、5.2.2、5.2.3、5.2.4、5.2.5、5.2.6、5.2.7、5.2.8、5.2.9、5.2.10、5.3.2、5.3.3、5.3.4、5.3.5、5.3.6、5.4.2（1）、5.4.4、5.4.6（1）、6.0.4、6.0.5、6.0.7、6.0.8、6.0.9、6.0.10、7.1.2（1）、8.1.1、8.2.1（1）、8.2.2（1）、8.2.3、8.2.6（5）、8.3.5（1、3、4）、8.4.1（1）、8.5.3、11.2.2（3）、12.2.1（2、3、6）、12.2.5、12.2.6、12.3.1（2、7）、12.6.2、12.6.3条（款）为强制性条文，必须严格执行。原烟花爆竹工厂设计安全规范GB50161-92同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国住房和城乡建设部二九年十一月十一日前 言本规范是根据原建设部关于印发2007年工程建设标准规范制订、修订计划（第二批）的通知（建标2007126号）的要求，由兵器工业安全技术研究所和国家安全生产宜春烟花爆竹检测检验中心会同有关单位，对原国家标准烟花爆竹工厂设计安全规范GB50161-92进行修订而成。本规范在修订过程中，遵照中华人民共和国安全生产法和国家基本建设的有关政策，贯彻“安全第一，预防为主，综合治理”的方针，对湖南、江西、广西等烟花爆竹主产区30多个烟花爆竹生产、经营企业进行了调查研究。总结了我国烟花爆竹生产的实践经验，参考了有关国内标准和国外标准。在全国范围内广泛征求了有关行业协会、科研检测单位、大专院校、企业单位及行业主管部门的意见，最后经审查定稿。本规范共分12章和1个附录。主要内容包括工艺、总图、建筑、结构、消防、废水处理、采暖通风、电气等专业的安全必要规定。本次修订的主要技术内容有：增加了术语一章，调整了建筑物的危险等级，增加了工艺安全要求，调整了危险性建筑物的内外部最小允许距离，增加了结构防护要求，修订了电气危险场所的类别划分，补充了电气安全要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，国家安全生产监督管理总局安全监督管理三司负责日常管理，兵器工业安全技术研究所负责具体技术内容的解释。本规范在执行过程中，如发现需要修改或补充之处，请将意见和有关资料寄送兵器工业安全技术研究所（地址：北京市55号信箱，邮编：100053，传真：[phone]），以供今后修订时参考。本规范主编单位、参编单位、主要起草人及主要审查人员：主 编 单 位：兵器工业安全技术研究所 国家安全生产宜春烟花爆竹检测检验中心参 编 单 位：湖南烟花爆竹产品安全质量监督检测中心 江西省李渡烟花集团有限公司 熊猫烟花集团股份有限公司主 要起草 人：魏新熙 范军政 郑志良 李后生 王爱凤 陶少萍陈 洁 侯国平 尹君平 张幼平 白春光 管怀安 董文学 王建国 阎 翀 万 军 郭玲香 罗建社 黄茶香主要审查人员：赵家玉 黄明章 刘幼贞 张兴林 韩国庆 杜元金 潘功配 李金明 李增义 黄玉国 刘春文 肖湘杰 余建国 袁学群 2目 次1 总 则12 术 语23 建筑物危险等级和计算药量43.1 建筑物危险等级43.2 计算药量74 工程规划和外部最小允许距离84.1 工程规划84.2 危险品生产区外部最小允许距离84.3 危险品总仓库区外部最小允许距离84.4 燃放试验场和销毁场外部最小允许距离135 总平面布置和内部最小允许距离145.1 总平面布置145.2 危险品生产区内部最小允许距离145.3 危险品总仓库区内部最小允许距离155.4 防护屏障186 工艺与布置197 危险品储存和运输207.1 危险品储存207.2 危险品运输208 建筑结构218.1 一般规定218.2 危险品生产区危险性建筑物的结构选型和构造218.3 抗爆间室和抗爆屏院228.4 危险品生产区危险性建筑物的安全疏散228.5 危险品生产区危险性建筑物的建筑构造238.6 危险品总仓库区危险品仓库的建筑结构238.7 通廊和隧道249 消防2510 废水处理2611 采暖通风与空气调节2711.1 采暖2711.2 通风和空气调节2712 危险场所的电气2812.1 危险场所类别的划分2812.2 电气设备3112.3 室内电气线路3112.4 照明3212.5 10kV及以下变（配）电所和厂房配电室3312.6 室外电气线路3312.7 防雷与接地3312.8 防静电3412.9 通讯3412.10 视频监控系统3412.11 火灾报警系统3412.12 安全防范工程3412.13 控制室35附录A 防护屏障的防护范围36本规范用词说明38引用标准名录39Table of contents1 General rule.12 Term . . .23 Hazard classes of building and explosive quantity.43.1 Hazard classes of building.43.2 Explosive quantity.74 Engineering planning and exterior minimum separation distances. .84.1 Engineering planning.84.2 Exterior minimum separation distances in hazard particles production area.84.3 Exterior minimum separation distances in general magazine area of hazardous particles.84.4 Exterior minimum separation distances in destruction ground and testing area.135 General plan layout and interior minimum separation distances.145.1 General plan layout145.2 Interior minimum separation distances in hazard production area.145.3 Interior minimum separation distances in general magazine area of hazardous particles.155.4 Protecting barrier.186 Process and layout.197 Storage and transportation of hazardous particles.207.1 Storage of hazardous particles.207.2 Transportation of hazardous particles208 Building structure.218.1 General.218.2 Structure selection and construction of hazard production area.218.3 Blast resistant chamber and blast resistant yard.228.4 Emergency evacuation of hazardous buildings in production area.228.5 Structure of buildings in hazard production area.238.6 Structure of buildings in general magazine area of hazardous particles.238.7 Corridor and tunnel.249 Fire fighting.2510 Treatment of waste water.2611 Heating, ventilation and air conditioning.2711.1 Heating.2711.2 Ventilation and air conditioning.2712 Electrical installation in hazardous location.2812.1 Classification of hazardous location2812.2 Electrical equipment3112.3 Indoor electrical wiring3112.4 Lighting system3212.5 10kv & under power distribution substations and power distribution room in production building. .3212.6 Outdoor electrical wiring.3312.7 Lightning protection and earthing.3312.8 Electrostatic prevention.3412.9 Communication3412.10 Television monitoring system.3412.11 Fire alarm system.3412.12 Security and protection system.3412.13 Control chamber35Appendix A protection area of protecting barrier.36Explanations of the wording in this code. . .38List of quoted standards. .3941 总 则1.0.1 为贯彻中华人民共和国安全生产法，坚持“安全第一、预防为主、综合治理”的方针，规范烟花爆竹工程的设计，预防和减少生产安全事故，保障人民群众生命和财产安全，促进烟花爆竹行业安全、持续、健康发展，制定本规范。1.0.2 本规范适用于烟花爆竹生产项目和经营批发仓库的新建、改建和扩建工程设计；本规范不适用于经营零售烟花爆竹的储存，以及军用烟火的制造、运输和储存。1.0.3 本规范有关外部安全距离的规定也适用于在烟花爆竹生产企业和经营批发企业仓库周边进行居民点、企业、城镇、重要设施的规划建设。1.0.4 本规范规定了烟花爆竹生产项目和经营批发仓库工程设计的基本技术要求。当本规范与国家法律法规的规定相抵触时，应按国家法律、行政法规的规定执行。1.0.5烟花爆竹生产项目和经营批发仓库的工程设计除应执行本规范的规定外，尚应符合国家现行有关标准的规定。2 术 语2.0.1 烟花爆竹生产项目 fireworks and firecracker project 指生产烟花、爆竹及生产用于烟花、爆竹产品的黑火药、烟火药、引火线、电点火头等的厂房、场所及配套的仓库。2.0.2 危险品 hazardous goodst 指本规范范围内的烟火药、黑火药、引火线、氧化剂等，以及用以上物品制成的烟花、爆竹在制品、半成品、成品。2.0.3 在制品 work in -process 指正在各生产阶段加工的产品。2.0.4 半成品 semi-finished product 指在某些生产阶段上已完工，尚需进一步加工的产品。2.0.5 危险品生产厂房 production building of hazardous goods 生产、制造、加工危险品的建筑物。2.0.6 中转库 transit store 在生产过程中，在厂区内用于暂存药物、半成品、成品、引火线及有药部件的建(构)筑物。2.0.7 危险品总仓库区 hazardous goods general store area指储存成品、化工原材料、药物（黑火药、烟火药、亮珠、药柱、药块）、效果内筒、引火线的危险品仓库集中的区域。2.0.8 临时存药洞 temporary explosive storage cave 指在危险性建筑物附近自然山体内镶嵌的临时存放药物的洞室。2.0.9 危险性建筑物 hazardous goods building 指生产或储存危险品的建（构）筑物，包括危险品生产厂房、储存库房（仓库）、晒场、临时存药洞等。2.0.10 计算药量 explosive quantity 能形成同时爆炸或燃烧的危险品最大药量。2.0.11 摩擦类药剂 friction ignited powder含氯酸钾、硫化锑、雷酸银等药剂，经摩擦能产生引燃（爆）作用的药剂。2.0.12 笛音剂 whistling powder 含高氯酸钾、苯甲酸氢钾、苯二甲酸氢钾等药剂，能产生哨音效果的药剂。2.0.13 爆炸音剂 powder with detonation sonud含高氯酸盐、硝酸盐、硫磺、硫化锑、铝粉等药剂，能产生爆炸音响效果的药剂。2.0.14 外部最小允许距离 external separation distance 指危险性建筑物与外部各类目标之间，在规定的破坏标准下所允许的最小距离。它是按建筑物的危险等级和计算药量确定的。2.0.15 内部最小允许距离 internal separation distance 指危险品厂房、库房与相邻建筑物之间，在规定的破坏标准下所允许的最小距离。它是按建筑物的危险等级和计算药量确定的。2.0.16 防护屏障 protecting barrier 有天然屏障和人工屏障，其形式、强度均能按规定方式限制爆炸冲击波、碎片、火焰对附近建筑物及设施的影响。2.0.17 人均使用面积 useable floor area per capita 厂房内有效使用面积按作业人员平均，每个作业人员所占有的面积。2.0.18 轻型泄压屋盖 light relief roof 泄压部分（不包括檩条、梁、屋架）由轻质材料构成，当建筑物内部发生事故时，具有泄压效能，使建筑物主体结构尽可能不受到破坏的屋盖。 轻型泄压部分的单位面积重量不应大于0.8kN/m。2.0.19 轻质易碎屋盖 light fragile roof 由轻质易碎材料构成，当建筑物内部发生事故时，不仅具有泄压效能，且破碎成小块，减轻对外部影响的屋盖。 轻质易碎部分的单位面积重量不大于1.5kN/m。2.0.20 抗爆间室 blast resistant chamber 具有承受本室内因发生爆炸而产生破坏作用的间室，对间室外的人员、设备以及危险品起到保护作用。可根据间室内生产或储存的危险品性质、恢复生产的要求，可承受一次或多次爆炸破坏作用的间室。2.0.21 抗爆屏院 blast resistant shield yard 当抗爆间室内发生爆炸事故时，为阻止爆炸破片和减弱爆炸冲击波泄爆方向扩散而在抗爆间室轻型窗外设置的屏院。2.0.22 装甲防护装置 armor protective device 装于特定场所或设于单个特定设备或操作岗位的装置，以防止装置外的人员、物资或设备受到可能发生的局部火灾或爆炸侵害的金属防护体。2.0.23 安全出口 emergency exit 建筑物内的作业人员能直接疏散到室外安全地带的门或出口。2.0.24 生活辅助用室 auxiliary room 指更衣室、盥洗室、浴室、洗衣房，休息室、厕所等。2.0.25 电气危险场所 electrical installation in hazardous locations 爆炸或燃烧性物质出现或预期可能出现的数量达到足以要求对电气设备的结构、安装和使用采取预防措施的场所。2.0.26 可燃性粉尘环境 combustible dust atmosphere 在大气环境条件下，粉尘或纤维状的可燃性物质与空气的混合物点燃后，燃烧传至全部未燃混合物的环境。2.0.27 爆炸性气体环境 explosive gas atmospheres 在大气环境条件下，气体或蒸气可燃性物质与空气的混合物点燃后，燃烧传至全部未燃混合物的环境。2.0.28 直接接地 direct-earthing 将金属设备或金属构件与接地系统直接用导体进行可靠连接。2.0.29 间接接地 indirect-earthing 将人体、金属设备等通过防静电材料或防静电制品与接地系统进行可靠连接。2.0.30 防静电材料 anti-electrostatic material 通过在聚合物内添加导电性物质（碳黑、金属粉等）、抗静电剂等，以降低电阻率，增加电荷泄漏能力的材料统称为防静电材料。2.0.31 防静电制品 anti-electrostatic ware 由防静电材料制成，具有固体形状，电阻值在51041108范围内的物品。2.0.32 静电非导体 static non-conductor 体电阻率值大于或等于1.01010的物体或表面电阻率大于或等于1.01011的物体。2.0.33 允许最高表面温度 maximum permissible surface temperature 为了避免粉尘点燃，允许电气设备在运行中达到的最高表面温度。2.0.34 独立变电所 independent electrical substation 变电所为独立的建筑物。2.0.35 防静电地面 anti-electrostatic floor 能有效地泄漏或消散静电荷，防止静电荷积累的地面。2.0.36 静电泄漏电阻 electrostatically leakage resistance物体的被测点与大地之间的总电阻。2.0.37 防火墙 fire wall 指能够截断火焰及火星传播且在一定时间内能起到隔绝温度传播的不燃烧体材料制成的实心砌体，耐火极限不小于3h。该防火墙上不应开设门、窗和洞口。3 建筑物危险等级和计算药量3.1 建筑物危险等级3.1.1 危险性建筑物的危险等级，应按下列规定划分为1.1、1.3级：1 1.1级建筑物为建筑物内的危险品在制造、储存、运输中具有整体爆炸危险或有迸射危险，其破坏效应将波及周围。根据破坏能力划分为1.1-1、1.1-2级。1.1-1级建筑物为建筑物内的危险品发生爆炸事故时，其破坏能力相当于TNT的厂房和仓库； 1.1-2级建筑物为建筑物内的危险品发生爆炸事故时，其破坏能力相当于黑火药的厂房和仓库2 1.3级建筑物为建筑物内的危险品在制造、储存、运输中具有燃烧危险。偶尔有较小爆炸或较小迸射危险，或两者兼有，但无整体爆炸危险，其破坏效应局限于本建筑物内，对周围建筑物影响较小。3.1.2 厂房的危险等级应由其中最危险的生产工序确定。仓库的危险等级应由其中所储存最危险的物品确定。3.1.3 危险品生产工序的危险等级分类应符合表3.1.3 -1的规定。危险品仓库的危险等级分类应符合表3.1.3-2的规定。表3.1.3-1 危险品生产工序的危险等级分类序号危险品名 称危 险等 级生 产 工 序1黑火药1.1-2药物混合(硝酸钾与碳、硫球磨)，潮药装模(或潮药包片)，压药，拆模(撕片)，碎片、造粒，抛光，浆药，干燥，散热，筛选，计量包装1.3单料粉碎、筛选、干燥、称料，硫、碳二成分混合2烟火药1.1-1药物混合，造粒，筛选，制开球药，压药，浆药，干燥，散热，计量包装1.1-2褙药柱(药块)，湿药调制，烟雾剂干燥、散热、计量包装1.3氧化剂、可燃物的粉碎与筛选，称料（单料）3引火线1.1-2制引，浆引，漆引，干燥，散热，绕引，定型裁割，捆扎，切引，包装4爆竹类1.1-1装药1.1-2黑火药装药1.3插引（含机械插引，手工插引和空筒插引），挤引，封口，点药，结鞭，封装，包装5组合烟花类、内筒型小礼花类1.1-1装药，筑(压)药，内筒封口(压纸片、装封口剂)1.1-2装发射药，黑火药装（压）药，已装药部件钻孔，装单个裸药件，单筒药量25g非裸药件组装，外筒封口(压纸片)1.3蘸药，安引，组盆串引（空筒），单筒药量25g非裸药件组装，包装6礼花弹类1.1-1装球1.1-2包药，组装(含安引、装发射药包、串球)，剖引（引线钻孔），球干燥，散热，包装1.3空壳安引，糊球7吐珠类1.1-2装（筑）药1.3安引（空筒），组装，包装8升空类（含双响炮）1.1-1装药，筑（压）药1.1-2黑火药装(筑、压)药，包药，装裸药效果件（含效果药包），单个药量30g非裸药件组装1.3安引，单个药量30g非裸药效果件组装(含安稳定杆)，包装9旋转类（旋转升空类）1.1-1装药、筑（压）药1.1-2黑火药装、筑（压）药，已装药部件钻孔1.3安引，组装（含引线、配件、旋转轴、架），包装10喷花类和架子烟花1.1-2装药、筑(压)药，已装药部件的钻孔1.3安引，组装，包装11线香类1.1-1装药1.3粘药，干燥，散热，包装12摩擦类1.1-1雷酸银药物配制，拌药砂，发令纸干燥1.1-2机械蘸药1.3包药砂，手工蘸药，分装，包装13烟雾类1.1-2装药，筑（压）药1.3糊球，安引，球干燥，散热，组装，包装14造型玩具类1.1-1装药、筑(压)药1.1-2已装药部件钻孔1.3安引，组装，包装15电点火头1.3蘸药，干燥（晾干），检测，包装注：表中未列品种、加工工序，其危险等级可依照本规范3.1.1条并对照本表确定。 表3.1.3-2 危险品仓库的危险等级分类贮 存 的 危 险 品 名 称危 险等 级烟火药（包括裸药效果件），开球药1.1-1黑火药，引火线，未封口含药半成品，单个装药量在40g及以上已封口的烟花半成品及含爆炸音剂、笛音剂的半成品，已封口的 B 级爆竹半成品，A、B级成品（喷花类除外），单筒药量25g及以上的C级组合烟花类成品1.1-2电点火头，单个装药量在40g以下已封口的烟花半成品（不含爆炸音剂、笛音剂），已封口的C级爆竹半成品，C、D级成品（其中，组合烟花类成品单筒药量在25g以下），喷花类成品1.3注：表中A、B、C、D级为现行国家标准烟花爆竹 安全与质量GB 10631规定的产品分级。3.1.4 氧化剂、可燃物及其他化工原材料的火灾危险性分类应符合现行国家标准建筑设计防火规范GB 50016的有关规定。3.2 计算药量3.2.1 危险性建筑物的计算药量应为该建筑物内（含生产设备、运输设备和器具里）所存放的黑火药、烟火药、在制品、半成品、成品等能形成同时爆炸或燃烧的危险品最大药量。3.2.2 防护屏障内的危险品药量应计入该屏障内的危险性建筑物的计算药量。3.2.3 危险性建筑物中抗爆间室的危险品药量可不计入危险性建筑物的计算药量。3.2.4 危险性建筑物内采取了分隔防护措施，危险品相互间不会引起同时爆炸或燃烧的药量可分别计算，取其最大值为危险性建筑物的计算药量。4 工程规划和外部最小允许距离4.1 工程规划 4.1.1 烟花爆竹生产项目和经营批发仓库的选址应符合城乡规划的要求，并应避开居民点、学校、工业区、旅游区、铁路和公路运输线、高压输电线等。4.1.2 烟花爆竹生产项目应根据所生产的产品种类、工艺特性、生产能力、危险程度进行分区规划，分别设置非危险品生产区、危险品生产区、危险品总仓库区、燃放试验场区和销毁场、行政区。4.1.3 烟花爆竹生产项目规划应符合下列要求： 1 根据生产、生活、运输、管理和气象等因素确定各区相互位置。危险品生产区、危险品总仓库区宜设在有自然屏障或有利于安全的地带，燃放试验场和销毁场宜单独设在偏僻地带。 2 非危险品生产区可靠近住宅区布置。 3 无关人流和货流不应通过危险品生产区和危险品总仓库区。危险品货物运输不宜通过住宅区。4.1.4 当烟花爆竹生产项目建在山区时，应合理利用地形，将危险品生产区、危险品总仓库区、燃放试验场或销毁场区布置在有自然屏障的偏僻地带。不应将危险品生产区布置在山坡陡峭的狭窄沟谷中。4.1.5 烟花爆竹经营批发企业设置危险品仓库时，应符合本规范第4.3节危险品总仓库区外部最小允许距离和第5.3节危险品总仓库区内部最小允许距离的规定。4.2 危险品生产区外部最小允许距离4.2.1 危险品生产区内的危险性建筑物与其周围零散住户、村庄、公路、铁路、城镇和本企业总仓库区等外部最小允许距离，应分别按建筑物的危险等级和计算药量计算后取其最大值。外部最小允许距离应自危险性建筑物的外墙算起，晒场自晒场边缘算起。4.2.2 危险品生产区内，1.1级建筑物的外部最小允许距离，不应小于表4.2.2的规定。表4.2.2 危险品生产区1.1级建筑物、构筑物的外部最小允许距离(m)项 目计 算 药 量 (kg)10102020303050501001002002003003005005008008001,00010户或50人以下零散住户，50人以下的企业围墙，本企业独立的总仓库区建筑物边缘，无摘挂作业铁道中间站站界及建筑物边缘，llOkV架空输电线路5060657080110120140170190村庄边缘，学校，职工人数在50人及以上的企业围墙，有摘挂作业的铁路车站站界及建筑物边缘，220kV以下的区域变电站围墙，220kV架空输电线路607080100120160180210250270城镇规划边缘，220kV及以上的区域变电站围墙，220kV以上的架空输电线路110130150180220290330370450490铁路线、二级及以上公路路边、通航的河流航道边缘354050607095110120150160三级公路路边、35kV架空输电线路353540506080901101301404.2.3 危险品生产区内，1.3级建筑物、构筑物的外部最小允许距离，不应小于表4.2.3的规定。表4.2.3 危险品生产区1.3级建筑物、构筑物的外部最小允许距离(m)项 目计 算 药 量 (kg)100100200200400400600600
