某小区二期住宅楼模板工程技术交底.doc

个人收集整理文档 勿用做商业用途

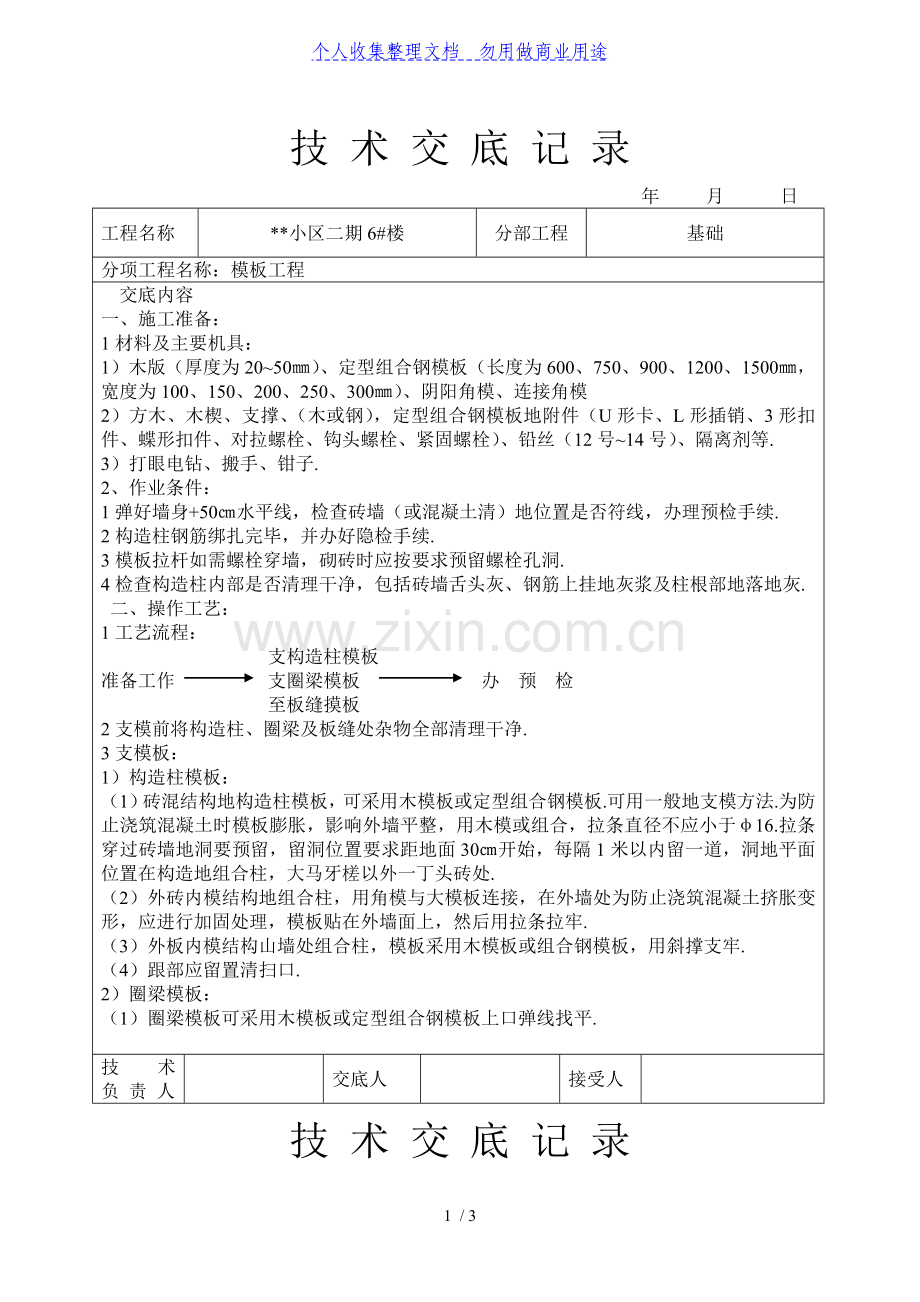

技 术 交 底 记 录
年 月 日
工程名称
**小区二期6#楼
分部工程
基础
分项工程名称：模板工程
交底内容
一、施工准备：
1材料及主要机具：
1）木版（厚度为20~50㎜）、定型组合钢模板（长度为600、750、900、1200、1500㎜，宽度为100、150、200、250、300㎜）、阴阳角模、连接角模
2）方木、木楔、支撑、（木或钢），定型组合钢模板地附件（U形卡、L形插销、3形扣件、蝶形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号~14号）、隔离剂等.
3）打眼电钻、搬手、钳子.
2、作业条件：
1弹好墙身+50㎝水平线，检查砖墙（或混凝土清）地位置是否符线，办理预检手续.
2构造柱钢筋绑扎完毕，并办好隐检手续.
3模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞.
4检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂地灰浆及柱根部地落地灰.
二、操作工艺：
1工艺流程：
支构造柱模板
准备工作 支圈梁模板 办 预 检
至板缝摸板
2支模前将构造柱、圈梁及板缝处杂物全部清理干净.
3支模板：
1）构造柱模板：
（1）砖混结构地构造柱模板，可采用木模板或定型组合钢模板.可用一般地支模方法.为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合，拉条直径不应小于φ16.拉条穿过砖墙地洞要预留，留洞位置要求距地面30㎝开始，每隔1米以内留一道，洞地平面位置在构造地组合柱，大马牙槎以外一丁头砖处.
（2）外砖内模结构地组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢.
（3）外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢.
（4）跟部应留置清扫口.
2）圈梁模板：
（1）圈梁模板可采用木模板或定型组合钢模板上口弹线找平.

技术
负 责 人

交底人

接受人

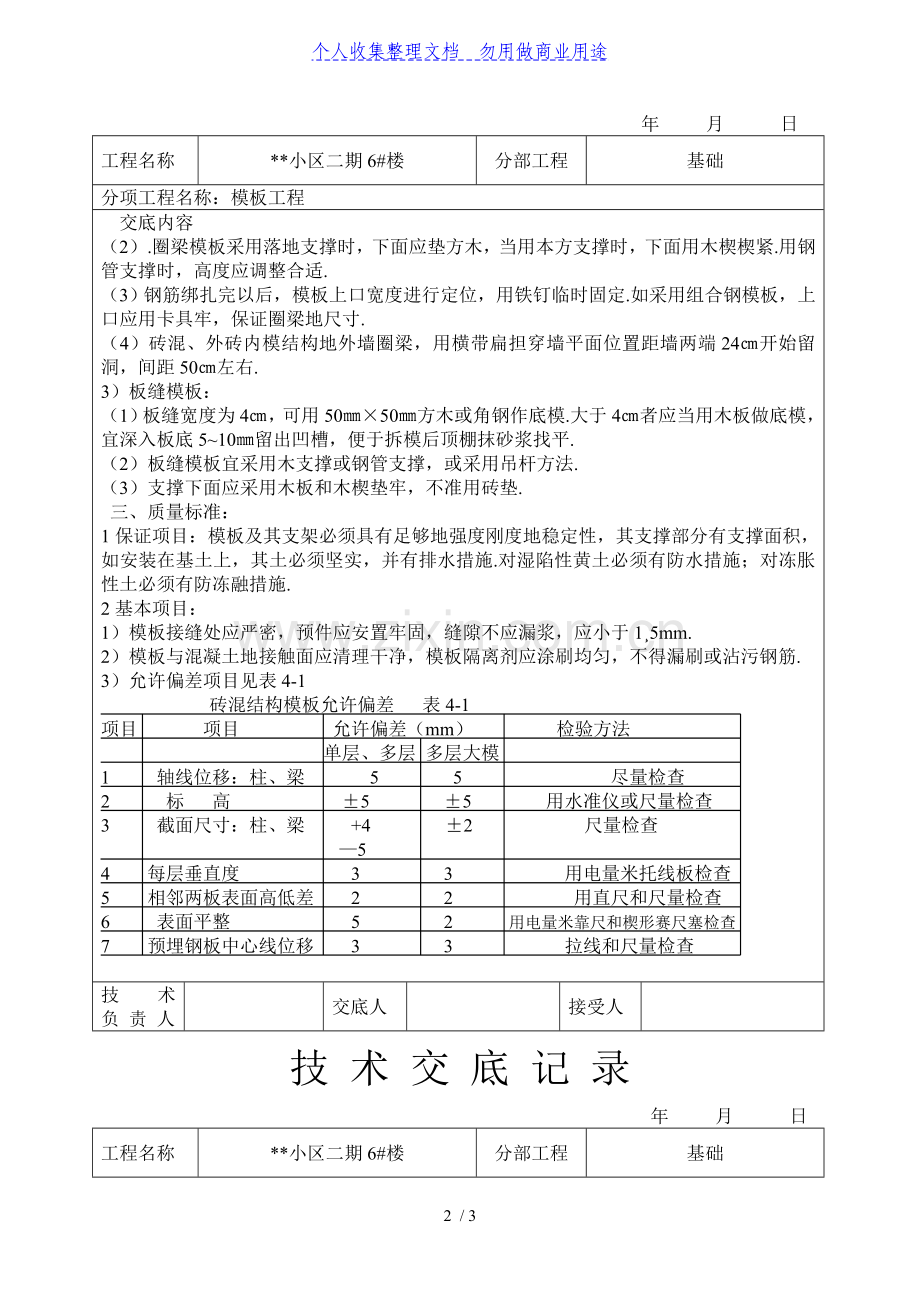

技 术 交 底 记 录
年 月 日
工程名称
**小区二期6#楼
分部工程
基础
分项工程名称：模板工程
交底内容
（2）.圈梁模板采用落地支撑时，下面应垫方木，当用本方支撑时，下面用木楔楔紧.用钢管支撑时，高度应调整合适.
（3）钢筋绑扎完以后，模板上口宽度进行定位，用铁钉临时固定.如采用组合钢模板，上口应用卡具牢，保证圈梁地尺寸.
（4）砖混、外砖内模结构地外墙圈梁，用横带扁担穿墙平面位置距墙两端24㎝开始留洞，间距50㎝左右.
3）板缝模板：
（1）板缝宽度为4㎝，可用50㎜×50㎜方木或角钢作底模.大于4㎝者应当用木板做底模，宜深入板底5~10㎜留出凹槽，便于拆模后顶棚抹砂浆找平.
（2）板缝模板宜采用木支撑或钢管支撑，或采用吊杆方法.
（3）支撑下面应采用木板和木楔垫牢，不准用砖垫.
三、质量标准：
1保证项目：模板及其支架必须具有足够地强度刚度地稳定性，其支撑部分有支撑面积，如安装在基土上，其土必须坚实，并有排水措施.对湿陷性黄土必须有防水措施；对冻胀性土必须有防冻融措施.
2基本项目：
1）模板接缝处应严密，预件应安置牢固，缝隙不应漏浆，应小于1¸5mm.
2）模板与混凝土地接触面应清理干净，模板隔离剂应涂刷均匀，不得漏刷或沾污钢筋.
3）允许偏差项目见表4-1
砖混结构模板允许偏差 表4-1
项目 项目 允许偏差（mm） 检验方法
单层、多层 多层大模
1 轴线位移：柱、梁 5 5 尽量检查
2 标 高 ±5 ±5 用水准仪或尺量检查
3 截面尺寸：柱、梁 +4 ±2 尺量检查
—5
4 每层垂直度 3 3 用电量米托线板检查
5 相邻两板表面高低差 2 2 用直尺和尺量检查
6 表面平整 5 2 用电量米靠尺和楔形赛尺塞检查
7 预埋钢板中心线位移 3 3 拉线和尺量检查

技术
负 责 人

交底人

接受人

技 术 交 底 记 录
年 月 日
工程名称
**小区二期6#楼
分部工程
基础
分项工程名称：模板工程
交底内容
四、成品保护
1在砖墙上支撑圈梁模板时，防止撞动最上一皮砖.
2支完模板后，应保持模内清洁，防止掉入砖头、石子木屑等杂物.
3应保护钢筋不受扰动.
五、应注意质量问题
1构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施.
2圈梁模板外胀：圈梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固.浇筑混凝土时设专人修理模板.
3混凝土留坠：模板板缝过大，没有用纤维板、木板条等贴牢：外墙圈梁没有先支模板后浇筑圈梁混凝土，而是先包砖代替模板再浇筑混凝土，致使水泥浆顺砖缝留坠.
4板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢，采用钢木支撑时，支撑下面垫木没有楔紧钉牢.

技术
负 责 人

交底人

接受人

3 / 3
