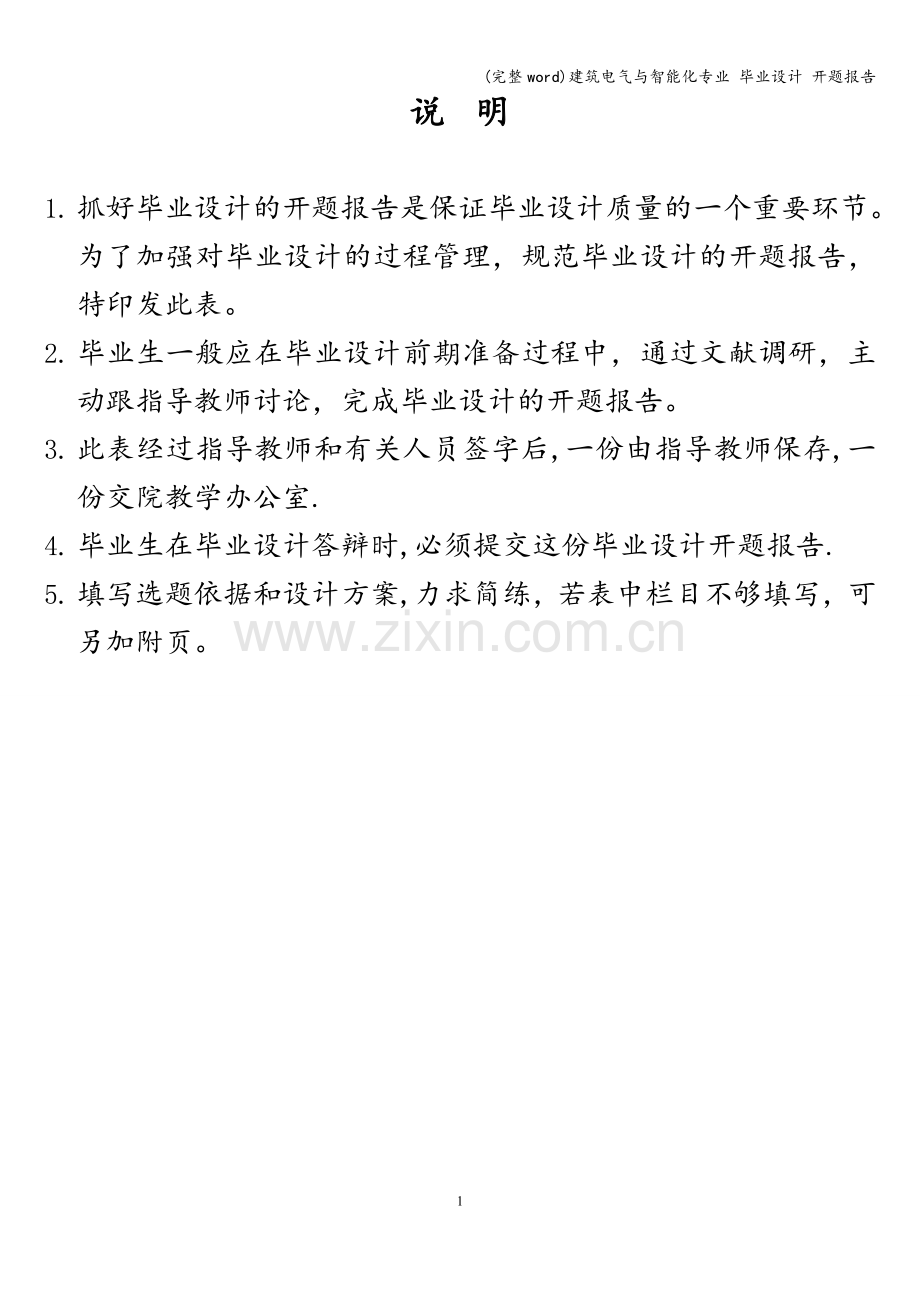

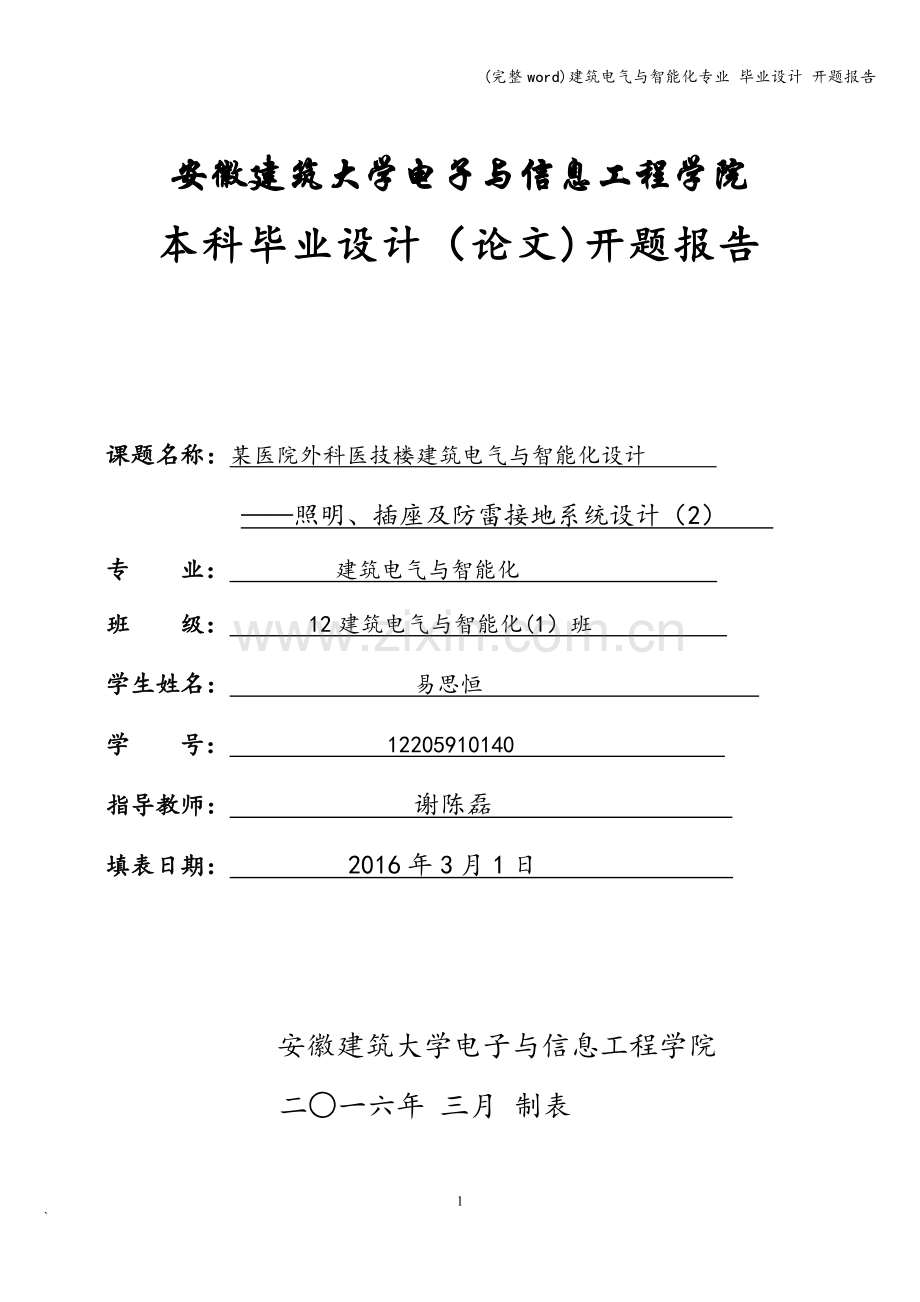

(完整word)建筑电气与智能化专业 毕业设计 开题报告安徽建筑大学电子与信息工程学院本科毕业设计（论文)开题报告课题名称：某医院外科医技楼建筑电气与智能化设计 照明、插座及防雷接地系统设计（2） 专 业： 建筑电气与智能化 班 级： 12建筑电气与智能化(1）班 学生姓名： 易思恒 学 号： 12205910140 指导教师： 谢陈磊 填表日期： 2016年3月1日 安徽建筑大学电子与信息工程学院二一六年 三月 制表9说明1. 抓好毕业设计的开题报告是保证毕业设计质量的一个重要环节。为了加强对毕业设计的过程管理，规范毕业设计的开题报告，特印发此表。2. 毕业生一般应在毕业设计前期准备过程中，通过文献调研，主动跟指导教师讨论，完成毕业设计的开题报告。3. 此表经过指导教师和有关人员签字后,一份由指导教师保存,一份交院教学办公室.4. 毕业生在毕业设计答辩时,必须提交这份毕业设计开题报告.5. 填写选题依据和设计方案,力求简练，若表中栏目不够填写，可另加附页。一、简表学生简况姓名易思恒性别男出生年月1993年4月入学时间2012年9月学号12205910140专业建筑电气与智能化班级12建筑电气(1)班课题名称某医院外科医技楼建筑电气与智能化设计子课题综合布线弱电、强电、安全防范系统方案及智能化设计课题来源1.纵向课题 2。横向委托 3.自拟 4。其他 类型1工程设计型（实践)理论研究 实验研究计算机软件设计 5。 综合类研究(设计)内容该课题的设计对象（建筑物）某医院外科医技楼工程,总建筑面积为65317平方米，地上建筑17层，地下1层；该建筑内拟建系统有；供配电、照明、电梯、空调、给排水、电话、消防报警与联动、安全防范、数据网等。根据医院的将来发展，预通过计算机网络技术、现代通讯技术和自动化控制技术的应用，把外科医技楼建设成为一个智能化程度高、安全和保密防范能力强、办公管理先进、节能降耗、服务功能齐全的现代化医院。毕业设计（论文）的主要内容为：综合布线弱电、强电、安全防范系统方案及智能化设计1 综合布线弱电、强电、安全防范系统的方案设计2 综合布线弱电、强电、安全防范系统的平面施工图设计,系统图设计3 设计说明二、选题依据1。阐述该选题的研究意义，分析跟该课题有关的国内外研究概况和发展趋势.本课题是对某医院建筑电气设计,通过对该医院的各个系统的设计实践，综合运用所学知识,贯彻执行我国建筑电气行业有关方针政策，理论联系实际，锻炼独立分析和解决电气工程设计问题的能力，为未来的实际工作奠定必要的基础。建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。随着科学技术的发展和人民生活水平的不断提高,人们对有关供配电、照明、消防、防雷接地、通信、网络等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。2。国内外主要参考文献（列出作者、论文名称、期刊名称、出版年月）。1。规范组编。民用建筑电气设计规范(JGJ16-2008)。20082。建筑电气安装工程图集 吕光大主编水利电力出版社20003.韩风。建筑电气设计手册。北京：中国建筑工业出版社。19914。杨光臣,杨波等编著.怎样阅读建筑电气与智能建筑工程施工图。 北京：中国电力出版，20075.闫和平.低压配电线路与电气照明技术问答.北京：机械工业出版社.20076。规范组编。医疗建筑电气设计规范JGJ 31220137. 洪元颐，李宏毅。建筑工程设计(第一版）北京:中国电力出版社。20038.中国建筑学会建筑电气分会编.民用建筑电气设计规范实施指南。北京：中国电力出版社，20089.徐晓宁主编。建筑电气设计基础.广州:华南理工大学出版社，200710。黄民德，郭福雁编著。建筑电气安全技术。天津：天津大学出版社，200711。北京天正工程软件有限公司编著。TELec 6天正电气设计软件使用手册。北京：人民邮电出版社，200312.中华人民共和国建设部编著。住宅设计规范（GB 500961999）.北京：中国建筑工业出版社，2003三、设计方案 拟采用的研究方法，技术路线，实验方案的可行性分析。 首先根据建筑结构特点,以及民用建筑的设计规范，对整个建筑的特点进行合理的分析，从而对综合楼的强电系统和弱电系统进行初步的设计。强电系统的设计包括电气照明平面图、配电干线、设备供电、防雷接地装置等；具体研究方法如下：首先根据某医院新病房大楼的结构特点对相关资料进行收集，熟悉建筑电气强电方面的规范和规程；按照各个功能要求进行选择和计算，并根据计算进行布置;绘制强电平面图，系统图；计算负荷,选择开关设备和线缆.照明插座系统:电气照明设计包括设计说明、光源选择、照度计算、灯具布置、安装方式、光线控制、线路截面、敷设方法和设备材料表等。 照明设计和建筑装修有着非常密切的关系，应与建筑师密切配合，以期达到使用功能和建筑效果的统一。 电气插座设计包括设计说明、插座类型选择、插座布置、安装方式、线路截面、线路设计、敷设方法和设备材料表等。最后负荷计算，绘出综合配电方案与系统图.防雷接地系统：防雷接地系统由接闪器、引下线、断接卡、地母线、接地体等构成. 接闪器，如避雷针、避雷带，是极容易向空中带异电荷云团放电的金属设施。引下线是连接接闪器与接地体的电路通道。断接卡是便于检测接地电阻时临时断开的部件。地母线是自断接卡下端与接地体连接的埋地电路通道。接地体是向地壳扩散电荷的设施，接地体的做法有多种，常用的有镀锌角钢50505长2。5米打入地下，13根。或者利用大的混凝土深基础内的钢筋网络。接地是防雷工程的最重要环节。保护接地的作用就是将电气设备不带电的金属部分与接地体之间作良好的金属连接,降低接点的对地电压,避免人体触电危险。四、工作进度的大致安排序 号 设计(论文)各阶段名称 日 期1 课题讲解 第1周2 布置任务、做开题准备(文献检索、阅读、翻译） 第23周3 毕业实习 第46周4 熟悉相关电气设计规范、天正电气软件工具 第78周5 电气平面图设计 第913周6 电气系统图设计 第1415周7 整理材料、撰写设计说明书 第1617周8 毕业答辩 第18周五、设计成果通过一段时间的收集资料、熟悉电气设计相关规范、方案研究，我对所选课题有了一定的认识,本课题是六安市某医院建筑电气设计的一个子课题有线电视、病房呼叫系统方案及智能化设计，是以Auto CAD 和浩辰CAD为平台进行设计的。其此次毕业设计最终的设计成果是了解某医院的 的智能化设计,做到方案合理、技术先进、运行可靠、满足相关规范.从构思、查阅资料、熟悉规范、平面设计、系统设计等全过程中,培养综合运用专业及基础知识，理论联系实际,独立分析和解决实际工程技术问题的能力。独立撰写的毕业设计说明,独立翻译不少于3000汉字的英文文献资料.独立撰写的毕业设计说明，独立翻译不少于3000汉字的英文文献资料。指导教师意见指导教师签名：日期：院教学工作委员会意见主任签名：日期：
