配电与照明节能工程施工方案
1、电缆敷设
1)、施工准备
（1）、设计图纸已经节能机构审查合格；配电与照明节能工程采用的材料、设备等产品进场时，按照设计、规范、标准要求对其类型、材质、规格、有关技术性能参数及外观等进行检查验收，并形成验收记录。
（2)、主要设备、材料、成品与半成品出厂合格证和检验报告根据设计和相关标准规定进行核查，并分类整理，逐一编号，并做好合格证汇总表。
（3)、低压配电系统选择的电缆、电线应进行复验，复验见证取样送检，经有资质的实验室复试合格后，方可使用。
（4)、机具准备：电缆牵引端、电缆滚轮、电动滚轮、卷扬机、滑轮、钢丝绳、大麻绳皮尺皮尺绝缘摇表无线电对讲机钢锯。
2）、作业条件
（1)电缆线路的安装工程应按施工图进行施工。
（2)电缆安装前，土建工作应具备下列条件：
a．预留孔洞、预埋件符合设计要求，预埋件埋设牢固。
b．电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。
c．电缆层、电缆沟、隧道等处的施工临时设施、模板及筑废料等清理干净，施工用道路畅通，盖板齐全。
d．电缆线路敷设前，土建应完成的工作必须完成。
e．电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕，并验收合格。
f．敷设电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。
g．电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。
h．电缆型号规格及长度与设计资料核对无误。
i．敷设前，应对电缆进行外观检查及绝缘电阻试验，6kV及以上的电缆应作耐压及泄漏电流试验。试验结果满足规范要求。

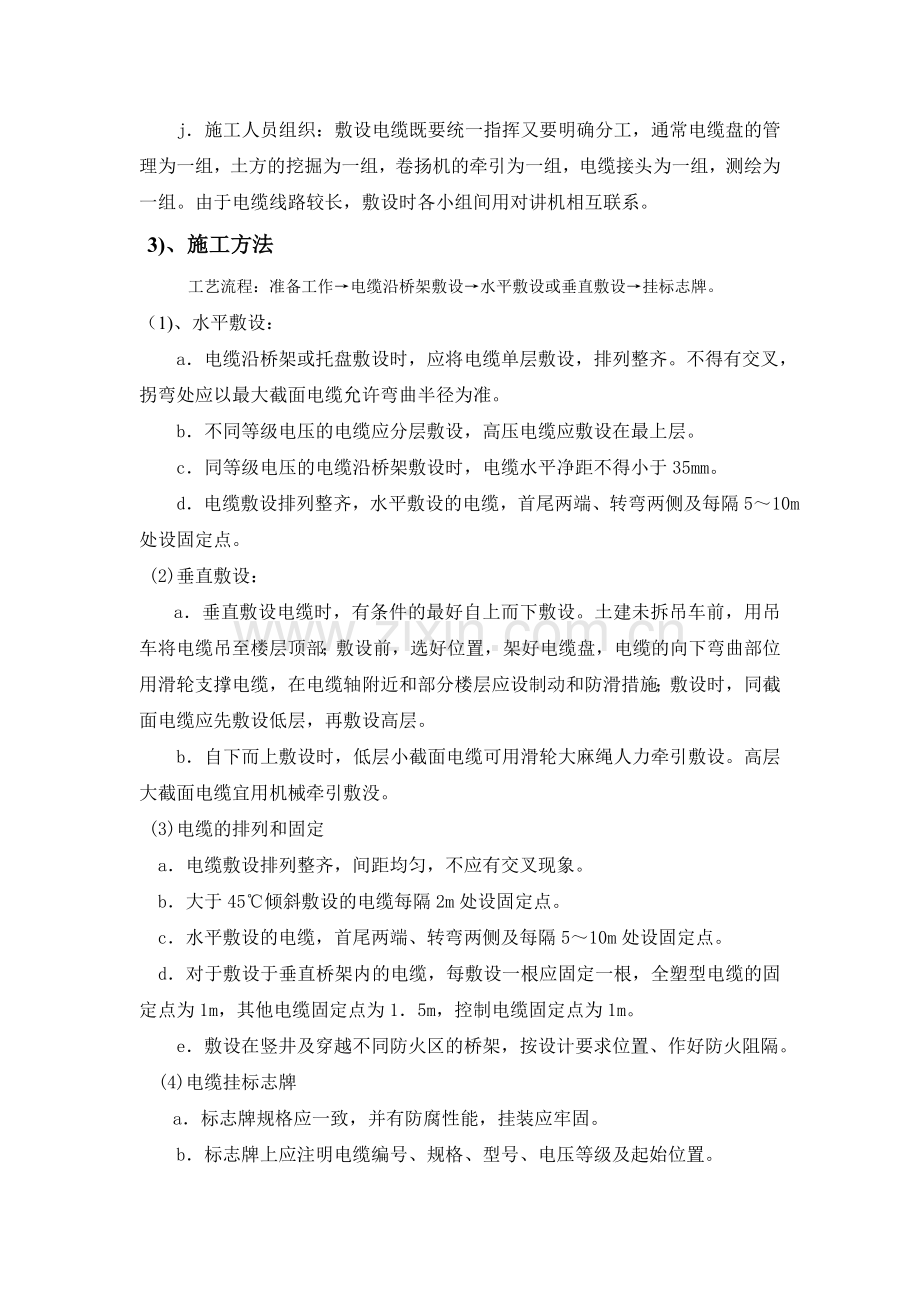

j．施工人员组织：敷设电缆既要统一指挥又要明确分工，通常电缆盘的管理为一组，土方的挖掘为一组，卷扬机的牵引为一组，电缆接头为一组，测绘为一组。由于电缆线路较长，敷设时各小组间用对讲机相互联系。
3)、施工方法
工艺流程：准备工作→电缆沿桥架敷设→水平敷设或垂直敷设→挂标志牌。
（1)、水平敷设：
a．电缆沿桥架或托盘敷设时，应将电缆单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
b．不同等级电压的电缆应分层敷设，高压电缆应敷设在最上层。
c．同等级电压的电缆沿桥架敷设时，电缆水平净距不得小于35mm。
d．电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
(2)垂直敷设：
a．垂直敷设电缆时，有条件的最好自上而下敷设。土建未拆吊车前，用吊车将电缆吊至楼层顶部；敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位用滑轮支撑电缆，在电缆轴附近和部分楼层应设制动和防滑措施；敷设时，同截面电缆应先敷设低层，再敷设高层。
b．自下而上敷设时，低层小截面电缆可用滑轮大麻绳人力牵引敷设。高层大截面电缆宜用机械牵引敷没。
(3)电缆的排列和固定
a．电缆敷设排列整齐，间距均匀，不应有交叉现象。
b．大于45℃倾斜敷设的电缆每隔2m处设固定点。
c．水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点。
d．对于敷设于垂直桥架内的电缆，每敷设一根应固定一根，全塑型电缆的固定点为1m，其他电缆固定点为1．5m，控制电缆固定点为1m。
e．敷设在竖井及穿越不同防火区的桥架，按设计要求位置、作好防火阻隔。
(4)电缆挂标志牌
a．标志牌规格应一致，并有防腐性能，挂装应牢固。
b．标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。
c．沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
4)、质量标准
(1)主控项目
a．电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
b．三相或单相的交流单；S电缆，不得单独穿于钢导管内。
(2)一般项目
a． 电缆最小允许弯曲半径应符合表1中规定。
电缆最小允许弯曲半径 表1
序号
电缆种类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电缆
10D
4
交联聚氯乙烯绝缘电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径
b．电缆与管道的间距应符合表2的要求
电缆与管道的最小净距 表2
管道类别
平行净距（mm）
交叉净距（mm）
一般工艺管道
400
300
易燃易爆气体管道
500
500
热力管道
有保温层
500
300
无保温层
1000
500
5)、施工注意事项
(1)电缆的型号、电压、规格应符合设计要求。
(2)电缆外观应无损伤、绝缘良好，对电缆的密封有要求时，应进行潮湿判断。
(3)机械电缆敷设时，电缆牵引头与牵引钢缆之间应装设防捻器，最大牵引强度应符合《建筑电气工程施工质量验收规范》(GB 50303-—2002)的有关规定。
(4) 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
(5) 电缆的最小弯曲半径应符合《建筑电气工程施丁质量验收规范》(GB 50303——2002)的有关规定。
(6) 电缆敷设的施丁人员，应穿长袖上衣和长裤，戴手套，穿防钉鞋。
(7) 电缆敷设完了后．应工完场清，不遗留杂物和化学药品。
6)、安全环保措施
(1)施工中的安全技术措施，应遵守本工艺及现行有关安全技术规程的规定。对重要的工序，还要编制安全技术措施．经主管部门批准后方可执行。
(2)架设电缆盘的地面必须平实。支架必须采用有底平面的专用支架。不得用千斤顶代替。
(3)采用撬杠撬动电缆盘的边框敷设电缆时，不要用力过猛；不要将身体伏在撬棍上面，并应采取措施防止撬棍脱落、折断。
(4)人力拉电缆时，用力要均匀，速度要平稳，不可猛托猛跑，看护人不可站在于电缆盘的前方。
(5)敷设电缆时。处于电缆转向拐角的人员，必须站在电缆弯曲半径的外侧、切不可站于电缆弯曲度的内侧。以防挤伤事故发生。
(6)敷设电缆时，电缆过管处的人员必须做到：接迎电缆时，施工人员的眼及身体的位置不可直对管口，防止挫伤。
(7)拆除电缆盘木包装时，应随时拆除随时整理，防止钉子扎脚或损伤电缆。
(8)人工滚动运输电缆盘时要做到：
a．推盘的人员不得站在电缆盘的前方，两侧人员站位不得超过电缆般轴心，防止压伤事故发生。
b．电缆盘上下坡时。可采用在电缆盘中心孔穿钢管，在钢管上拴绳拉放的方法，但必须放平稳，缓慢进行。为防止电缆滚坡。中途停顿时，要及时在电缆船低面与地坪之间加锲制动。人力滚动电缆盘时，路面的坡度不甘超过15℃。
2、照明器具安装
1)、材料要求
(1)各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。走道、楼梯间等公共部位的灯具均采用一类高效环保型灯具，荧光灯均为三基色T5型荧光灯。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。
(2)灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合表3的要求：
线芯最小允许截面 表3
安装场所及用途
线芯最小截面（mm2）
铜芯软线
铜线
铝线
照明用灯头线
民用建筑室内
0.4
0.5
2.5
工业建筑室内
0.5
0.8
2.5
室外
1.0
1.0
2.5
移动式用电设备
生活用
0.4
-
-
生产用
1.0
-
-
(3)其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧垫圈、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
2)、主要机具设备
a.红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
b.手锤、錾子、钢锯、锯条、压力桌子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。
c.活扳手、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。
d.台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳、梯子等。
3)、作业条件
a.在结构施工中做好预埋预留工作，混凝土楼板应预埋螺栓，吊顶内应预留吊杆。
b.盒子口修好。
c.对灯具安装有影响的模板、脚手架已拆除。
d.顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。
4)、操作工艺
(1)、工艺流程：检查灯具→组装灯具→安装灯具→通电试运行
(2)、普通灯具安装：
a 塑料（木）台的安装。将接灯线从塑料（木）台的出线孔中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机螺丝将塑料（木）台固定牢固。如果在圆孔楼板上固定塑料（木）台，应按下图说明的方法施工。
b 把从塑料（木）台甩出的导线留出适当维修长度，削线芯，然后推入灯头盒内，线芯应高出塑料（木）台的台面。用软线在接灯线芯上缠绕5～7圈后，将灯线芯折回压紧。用粘塑料带和黑胶布分层包扎紧密。将包扎好的接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应与塑料（木）台的中心找正，用长度小于20mm的木螺丝固定。
（3）、日光灯安装：
吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果日光灯是安装在吊顶上的应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后将日光灯管装好。
（4）、 壁灯的安装：
先根据灯具的外形选择合适的木台（板）或灯具底托把灯具摆放在上面，四周留出的余量要对称，然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也开好安装孔，将灯具的灯头线从木台（板）的出线孔中甩出，在墙壁上的灯头盒内接头，并包扎严密，将导线接头塞入盒内。把木台或木板对正灯头盒，贴紧墙面，可用机螺丝将木台直接固定在盒子耳朵上，如为木板就应该用胀管固定。调整木台（板）或灯具底托使其平正不歪斜，再用机螺丝将灯具拧在木台（板）或灯具底托上，最后配好灯泡、灯伞或灯罩。安装在室外的壁灯，其台板或灯具底托与墙面之间应加防水胶垫，并应打好泄水孔。
灯具配电箱（盘）安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向及调速开关是否正常，发现问题必须先断电，然后查找原因进行修复。
5）、质量标准
⒈主控项目
⑴普通灯具安装：
①灯具的固定应符合下列规定：
a 灯具重量大于3kg时，固定在螺栓或预埋吊钩上；
b 软线吊灯，灯具重量在0.5kg及以下时，采用软电线自身吊装；大于0.5kg 的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；
c 灯具固定牢固可靠，不得使用木楔。每个灯具固定用螺钉或螺栓不少于2个，当绝缘台直径在75mm及以下时，采用1个螺钉或螺栓固定。
②应急照明灯具安装应符合下列规定：
a 应急照明灯的电源除正常电源外，另有一路电源供电；或者是独立于正常电源的柴油发电机组供电；或由蓄电池柜供电或选用自带电源型应急灯具；
b 应急照明在正常电源断电后，电源转换时间为：疏散照明≤15s；备用照明≤15s（金融商店交易所≤1.5s）；安全照明≤0.5s；
c 疏散照明由安全出口标志灯和疏散标志灯组成。安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧的上方；
d 疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）；
e 疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标志牌等；
f 应急照明灯具、运行中温度大于60℃的灯具，当靠近可燃物时，采取隔热、散热等防火措施。当采用白炽灯，卤钨灯等光源时，不直接安装在可燃装修材料或可燃物件上；
g 应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施；
h 疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm。电线采用额定电压不低于750V的铜芯绝缘电线。
i 灯具及开关安装牢固可靠，灯具吊管及开关与接线盒螺纹啮合扣数不少于5扣，螺纹加工光滑、完整、无锈蚀，并在螺纹上涂以电力复合酯或导电性防锈酯；
j 开关安装位置便于操作，安装高度1.3m。
⒉一般项目
⑴普通灯具安装：
① 引向每个灯具的导线线芯最小截面积应符合下表的规定。
导线线芯最小截面积（mm2）
灯具安装的场所及用途
线芯最小截面积
铜芯软线
铜线
铝线
灯头线
民用建筑室内
0.5
0.5
2.5
工业建筑室内
0.5
1.0
2.5
室外
1.0
1.0
2.5
②灯具的外形、灯头及其接线应符合下列规定：
a 灯具及其配件齐全，无机械损伤、变形、涂层剥落和灯罩破裂等缺陷；
b 软线吊灯的软线两端做保护扣，两端芯线搪锡；当装升降器时，套塑料软管，采用安全灯头；
c 除敞开式灯具外，其他各类灯具灯泡容量在100W及以上者采用瓷质灯头；
d 连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头蹭的端子上；
e 灯头的绝缘外壳不破损和漏电；带有开关的灯头，开关手柄无裸露的金属部分。
③应急照明灯具安装应符合下列规定：
a 疏散照明采用荧光灯或白炽灯；安全照明采用卤钨灯，或采用瞬时可靠点燃的荧光灯；
b 安全出口标志灯和疏散标志灯装有玻璃或非燃材料的保护罩，面板亮度均匀度为1：10（最低：最高），保护罩应完整、无裂纹。
6)、施工注意事项
(1)成排灯具的中心线偏差超出允许范围。在确定成排灯具的位置时，必须拉线，最好拉十字线。
(2)照明灯具应当配件齐金，无机械损仍、变形、油漆剥落、灯罩破裂等现象;
(3) 照明器具的安装，应在室内土建工作全面完成，并且房门可以关锁情况下安装，下班时要关锁;
(4)、灯具的接线盒、木台等承重结构，一定按要求安装，确保照明灯具的牢固可靠;
(5)、各种接线箱、盒的口边最好用水泥沙浆抹口。
(6)、照明器具安装完成后，要对线路即照明器具作一次全面检查，
7)、成品保护
⑴、灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。
⑵、安装灯具时不要碰坏建筑物的门窗及墙面。
⑶、安装过程中，要注意保护顶棚、墙壁、地面不受污染、损伤;
⑷、灯具安装完毕后不得再次喷浆，以防止器具污染。
8)、安全环保措施
⒈在工地现场与其它工种进行交叉作业时，要注意戴好安全帽。
⒉在使用楼梯作业时，事先要检查楼梯的安全性，架设楼梯要稳固，不得在楼梯上自行移动楼梯。
⒊使用小型电动工具时，必须要注意用电安全，使用的电源必须是带漏电保护的电源。
⒋在进行灯具的接线时，一般不许带电操作。
⒌登高作业应注意安全，正确佩戴个人防护用品。
⒍人字梯应有防滑链。
⒎严禁两人在同一梯子上作业。
⒏施工场地应做到工完料清。
