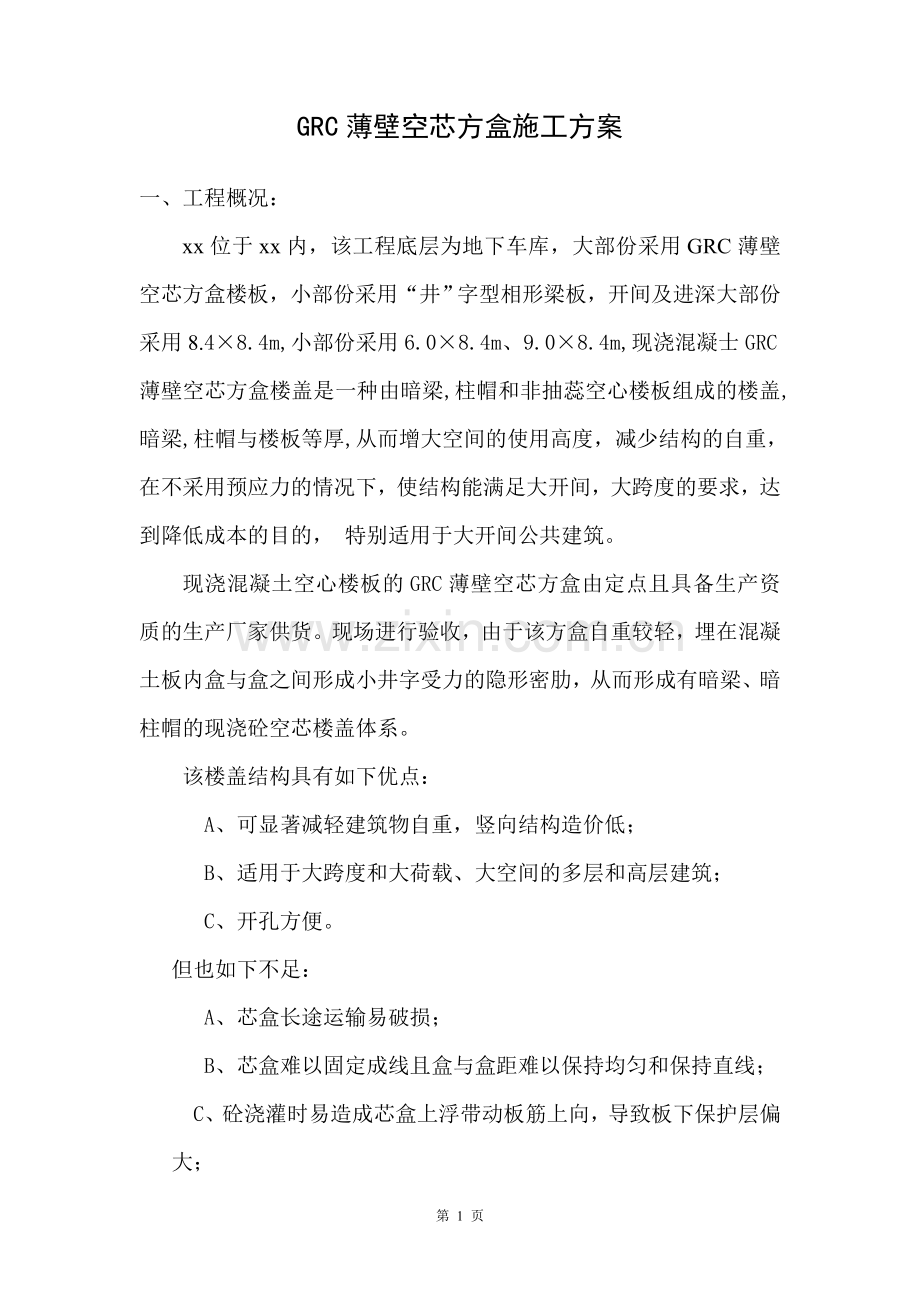

GRC薄壁空芯方盒施工方案一、工程概况：xx位于xx内，该工程底层为地下车库，大部份采用GRC薄壁空芯方盒楼板，小部份采用“井”字型相形梁板，开间及进深大部份采用8.48.4m,小部份采用6.08.4m、9.08.4m,现浇混凝士GRC薄壁空芯方盒楼盖是一种由暗梁,柱帽和非抽蕊空心楼板组成的楼盖,暗梁,柱帽与楼板等厚,从而增大空间的使用高度，减少结构的自重，在不采用预应力的情况下，使结构能满足大开间，大跨度的要求，达到降低成本的目的， 特别适用于大开间公共建筑。现浇混凝土空心楼板的GRC薄壁空芯方盒由定点且具备生产资质的生产厂家供货。现场进行验收，由于该方盒自重较轻，埋在混凝土板内盒与盒之间形成小井字受力的隐形密肋，从而形成有暗梁、暗柱帽的现浇砼空芯楼盖体系。该楼盖结构具有如下优点：A、可显著减轻建筑物自重，竖向结构造价低；B、适用于大跨度和大荷载、大空间的多层和高层建筑；C、开孔方便。但也如下不足：A、芯盒长途运输易破损；B、芯盒难以固定成线且盒与盒距难以保持均匀和保持直线；C、砼浇灌时易造成芯盒上浮带动板筋上向，导致板下保护层偏大；D、芯盒下方砼难以振捣密实，易形成蜂窝、麻面、孔洞等质量通病。二、施工准备：1、材料：、预拌商品砼C35，约1670m3（配合比由商品砼公司提供）；、钢材：品种与规格应符合设计要求，并有出厂合格证及试验报告；、GRC薄壁竹芯盒由专利转让厂家供货，现场按专业说明书提供技术指标进行验收；、铅丝：规格20号；、砂浆垫块：用1：2水泥砂浆带扎丝制作（现场制作）；、高强度酚醛面胶合板模板；、钢管：483.5（Q235钢）2、技术准备：熟悉GRC方盒技术性能，施工前应根据设计图纸，排列好每开间GRC方盒布置图，盒与盒，盒与柱帽，盒与梁边间距按设计要求进行控制，计算出每开间各种竹芯方盒的数量和特殊规格，以便提前备料。三、施工工艺1、现浇混凝土GRC空芯楼盖施工流程图（详附图1）。2、施工操作要点交底、支、拆模要求：模板为高强度酚醛覆盖胶合板，承重架用48钢管，支撑方法与一般普通结构要求相同，详见施工方案中的脚手架搭设示意图，因该结构跨度大，模板铺设时跨中按5起拱，混凝土浇筑完毕并其强度达到100%后，方可拆除模板（注：规范GB50204-2002起拱13）。、测量、弹线：模板铺设完毕后，根据GRC方盒布置图弹出盒线并控制好盒距，然后安排盒线绑扎底板钢筋，钢筋网片以及水电预埋。、排盒要求：在底层板筋、钢筋网片以及水电安装预埋施工完毕后，根据排盒线安放GRC薄壁竹芯方盒，安放时，应保证盒与盒平直、高低一致盒与盒两端间距控制在100，同时在运输及搬运时，要轻拿轻放，防止GRC薄壁竹芯盒受损。、GRC薄壁竹芯盒固定：这是该工艺极为重要的一环，主要包括抗浮固定及位置固定，浇筑混凝土时，GRC薄壁方盒回承受很大的浮力因此盒本身应有抗浮固定，以免浇筑混凝土时GRC盒带动上皮板筋上浮造成板面标高抬高，抗浮固定必须牢固可靠，不得利用底层钢筋当作成空心楼盖内钢筋作抗浮锚定，在上板钢筋绑扎完毕后，采用铅丝穿适模板将上皮钢筋与支模架拉结锚紧的固定方法，具体的做法是用双股12号铅丝，沿梁边间距1m固定一点，板中心每平方米固定一点，GRC薄壁方盒的上下左右位置的准确固定极为重要，必要时采用每盒加固焊接支撑托架以保证其上下左右位置准确，在检查无误后，开始绑扎上皮钢筋。、钢筋要求：严格按照施工图纸施工。、混凝土浇筑：因盒与盒、盒与板面板底的间距较小，肋部中间还有钢筋网片，混凝土极难下落，稍有疏忽，极易在板底产生蜂窝、麻面，甚至空板现象，因此保证盒底混凝土密实是施工的关键。根据GRC方盒的特性和布置情况，施工中采取以下措施来保证浇筑质量：a、浇筑前所有GRC方盒充分湿润，以免GRC方盒吸收大量水分降低混凝土的和易性和坍落度而产生空鼓、麻面现象，并在浇筑过程中派专人跟踪检查，对以破坏的GRC方盒要及时用塑料、水泥袋和胶带纸进行封堵；b、混凝土必须沿GRC方盒纵轴单向分两次浇筑，以便能看清盒与盒之间空挡，防止漏振，也可有效避免盒与盒挤紧而造成混凝土无法下落；C、采用30的振动棒结合小型平板振动器协同振捣，但不得将振动器直接触压薄壁方盒，要求对每条肋都振捣而不得遗漏，振捣间距不宜超过30，直至盒底混凝土流满为止，因此应放慢浇筑速度，一次性浇筑范围不宜超过3m；d、严格控制混凝土级配及坍落度，石子粒径不宜超过20。适当增加水灰比，坍落度宜控制在20020。、模板安装完成并经验收合格后，应对暗柱帽、暗梁、薄壁盒、预埋管、孔等作放线定位，核对无误后方可转入下道工序施工。、暗梁、暗柱帽底层钢筋及肋间钢筋安装完毕后，必须进行初验，并确定钢筋的垫块完整可靠后，方可进行铺设GRC薄壁盒施工。、楼盖面层钢筋安装完毕后，应按现行国家规范完成钢筋工程隐蔽验收后，方可进行混凝土浇筑施工。、按施工图要求每隔40m左右没膨胀加强带，第一次混凝土应浇筑至GRC薄壁竹芯盒表面上口。四、质量标准：1、模板工程：由于该工程开间大、进深大、面积大。施工期间正逢梅鱼季节，模板支撑体系48X3.5钢管整体刚度和稳定性极为重要，是确保安全施工前提，严格按施工组织设计和模板施工方案进行实施，立柱（立管尽量对接连接），若采用回转扣连接，其立柱钢管轴向力不少于5KN，每隔33.5m设一道剪力撑，双向布设。、模板的接缝不应漏浆，表面应清理干净，并涂刷隔离剂；、模板起拱为5，而规范GB50204-2002第4、2、5规定为13，这是由GRC薄壁竹芯盒施工工艺和现场地质条件特殊而定的；、模板拆除时混凝土强度必须达到设计强度的100%。2、钢筋工程：、当钢筋工程的品种、级别或规格需作变更时，应办理设计变更通知；、钢筋进场时应按现行国家标准规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。3、混凝土工程：、楼板混凝土拆模强度，应根据同条件养护不标准尺寸试件的混凝土强度确定；、商品混凝土的强度等级必须符合设计要求，用于检查混凝土强度的试件，应在混凝土浇筑地点随机抽取，取样与试件留置应符合下列规定：a、不超过100m3的同配合比的混凝土，取样不得少于1组；b、当一次连续浇筑超过1000m3，同配合比的混凝土每200m3取样不得少于一组；c、每一楼层，同配合比的混凝土，取样不得少于一组；d、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定；e、现浇结构的外观质量不应有严重缺陷。第 6 页
