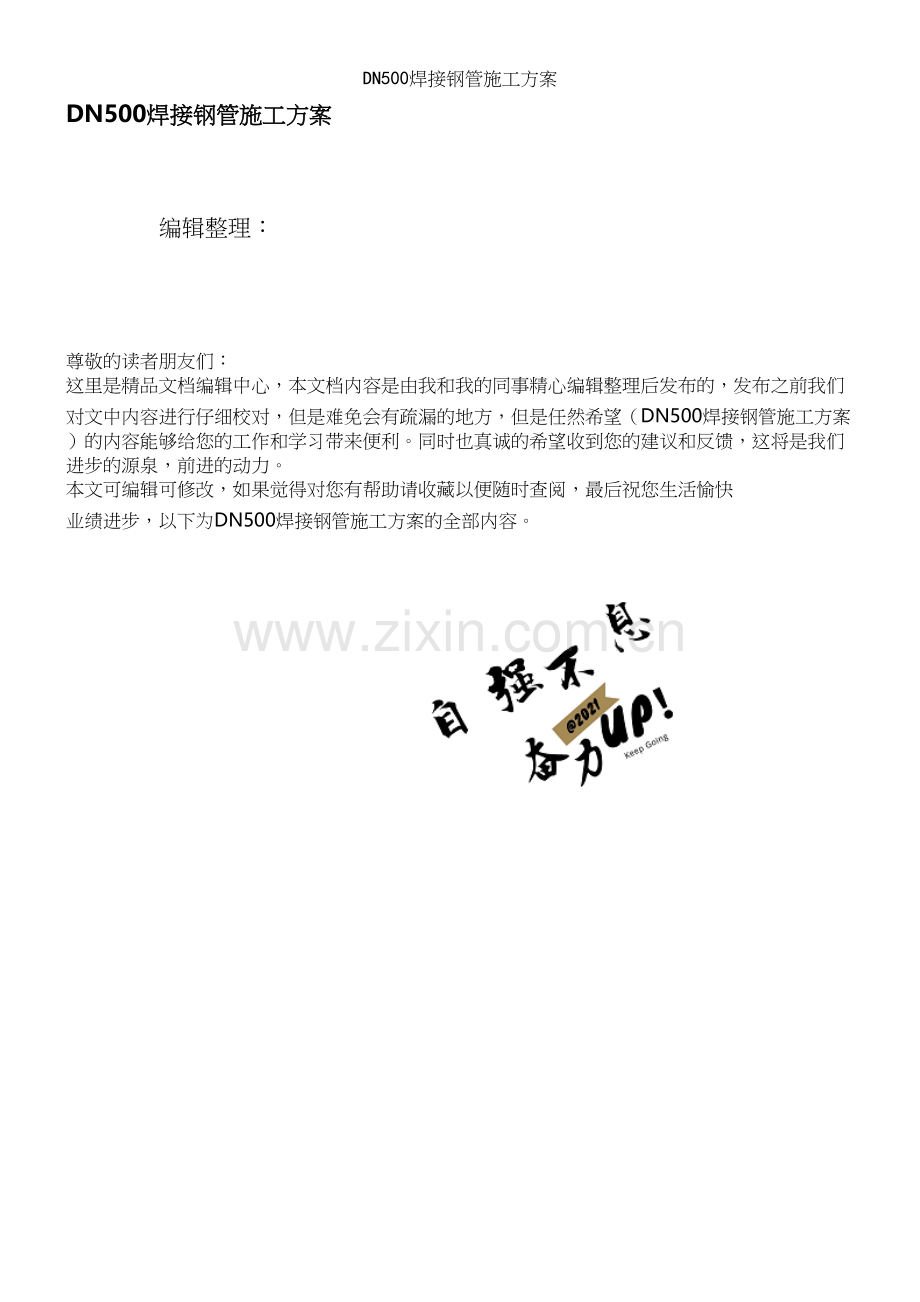

DN500焊接钢管施工方案
DN500焊接钢管施工方案

编辑整理：

尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（DN500焊接钢管施工方案）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为DN500焊接钢管施工方案的全部内容。

贵州省黔南州惠水县涟江河河道治理项目
（涟江河北段压力污水管道）

焊
接
钢
管
施
工
方
案

　　　　　　 　编制人:
　　　　　　　 审核人:
　　　　　　 　审批人：

贵州九通市政园林建设有限公司
二0一七年八月六日

目 录

<一> 工程概况。。..。...。.。。。。..。。...。.。..。.。。。.。。.。..。。。。..。。...。。。。。。..。。...。.。..。。。。.....。.。。。..。。。.....。。..。.。。。。。。..。。..。。..2
<二〉 钢管安装.....。.。。。。.。。。..。.。。。。。。。.。。。.。。。。。。.。。.......。。。。。.。.。。。....。。。.。...。。。...。。.。。。....。....。。..。....。...。。。。.。。。。2
1、 压力管道安装程序。...。.。..。...。.。..。。。。...。....。。.。。。...。。。。。。。。......。。。。。.。。..。。.。。。...。。.。.。。......。。。.。....。.。。2
2、 压力管道安装工艺.。..。。..。.。...。.。。。..。....。。..。。。.....。。。。。。。....。。。.。.。。。。..。...。。。..。。....。。。.......。..。。。....。.2
〈三> 焊接施工.。。..。.。.。。...。..。。....。。...。。.。..。。。。。.。.。..。.。。。。。。。。。.。..。。.。。。.。。。.。。.。。.。。。。.。....。。。。。..。...。.。..。..。...。.。.3
1、 焊接连接。。.。......。.。。。。。.。..。.。。...。.....。.。..。.。。.......。.。.。.。。.。...。.。。.。.。.。..。。.。..。。。。。。。。。。..。。。..。..。。。..。..。.。.。3
2、 法兰连接。。。。。。。。。.。。.。。.。.。....。。。。。。.。.。。。.。...。。..。..。。。。.。..。。..。..。。..。....。。...。.。。。。。。。。。..。。。.。.。.。。。.。.。。。..。..。..4
<四> 施工人员配置及机具设备表.。.。。.。。。。。.。。。。。.。.。。。。。。。.。。。.。。.。。。.。..。.。。.....。。。...。。..。。。。。。。..。..。。。。。。.。。5
〈五〉 试压。。..。..。。....。。..。。.。。.。..。..。。。.。。.。.....。.。。.。.。..。...。。。。。.....。。。。。..。..。。.。。。.。.。...。。....。。。..。。。。..。。.。.。..。..。。。。6
〈六〉 防腐、保温。。。..。..。。。....。.。.。.。.。.。.....。....。...。...。....。。..。.。。.。。...。...。。。...。.。。。..。..。...。..。..。.。.。。......。.。。6
<七> 成品保护。...。.。.。......。。。。...。....。.。。。。.。。。。.。.。.。。.。..。。.。....。.。。....。.。.。。.。。。.....。.。。..。。。..。....。。..。。.....。.....6
<八> 应注意问题...。...。.。...。.。。。..。.....。.....。.。。。..。......。。...。...。..。。。。。。..。..。........。.。..。.。...。。.。..。..。。.....。.。.6

﹤一﹥工程概况
1。 本工程为新建项目，需铺设长约为1300米的污水压力焊接钢管，连接市政污水管网与米丹湿地公园污水管网，管道的规格为DN500焊接钢管,壁厚10mm.
2. 材料要求与保管
(1）焊接钢管无锈蚀,管材不得有弯曲、锈蚀重皮及凹凸不平等现象。管件无偏扣、乱扣、丝扣不全或角度不准现象。管材及管件均应有出厂合格证及其他相应质量证明材料。
（2）防锈漆、调和漆必须有出厂合格证。
（3)工程所用焊材必须妥善保管，存放室内应有防潮设施并保持干燥,以防发霉。室内的温度应大于5℃，相对湿度应小于60%。
（4）存放于室内的焊材必须按型号、规格、批号做好明显标志，分类别放整齐。
﹤二﹥钢管安装
1、压力管道安装程序
管道运输 管道组对焊接 管道支座安装

焊缝无损探伤检 管道油漆 内支撑切除

压力管内补漆
2、压力管道安装工艺：
（1)基础复核
为确保管道的平面坐标位置及高程，基础应浇筑砼垫层且表面平整。在管道安装前，应重新复核管道的中心线及垫层的标高，核对无误后方可施工，同时作好检测记录.
(2）管道运输及安装顺序:
待安装的管段加工好以后,需用汽车转运到安装地.本工程拟将彩虹桥位置的第一节支管作为首装节，逆水流方向施工。如果现场情况不允许按上述顺序施工，则按实际情况调整。
（3）安装方法
a、首装节安装
按本工程的施工顺序，拟将发电机前的第一节支管管段作为安装起始节。利用汽车或者其他方式将该管节运至安装位置,根据已复核后的基准台进行中心、高程的调整，经过检查合格后，即可用型钢将钢管临时固定于预埋的锚筋上,经检查固定牢固后，将第二节管段运至安装位置，以第一节钢管为基准调整第二节钢管的中心和高程，同时用千斤顶和拉紧器调整相邻两管口的间隙,管口压缝采用压马和楔子板压缝，压缝一般从上中心向下分两个工作面进行，同时，要注意钢板错边和环缝间隙。
将两节钢管组成大节后，应重新复核中心线偏差和倾斜度，将首装节的上、下游管口的几何中心误差调整至5mm以内（运用中垂线原理，采用水平仪、吊线球、钢卷尺）。
为防止加固焊接时,因焊接收缩造成钢管位移，加固型钢有一端焊缝，应为搭接焊，且应在最后焊接。加固完，再复测中心线、高程、里程和倾斜,作好记录。
首节安装好后,为保证管道不发生位移，可先回填砂石包裹住钢管。
b、弯管、倾斜管的安装
弯管安装要注意各节弯管下中心的吻合和管口倾斜，当下弯管安装时，即将其下中心对准首装节钢管的下中心.如有偏移可在相邻管口上，各焊一块挡板，在挡板间用千斤顶顶转钢管，使其中心一致。弯管的上、下中心和水平钢管一样，可挂垂球或用经纬仪测定；弯管安装2至3节后，必须检查调整，以免误差积累，造成以后处理困难。
斜管安装方法和弯管相同。
(4）内支撑切除及管内补漆
管道内支撑的切除应在砂石回填后进行,拆除钢管上的卡具、吊耳、内支撑和其他临时构件时,严禁使用锤击法，应用碳弧刨或氧气—乙炔陷在其离管壁3mm以上处切除，严禁损伤母材.切除后，钢管内壁上残留的痕迹和焊疤,再用砂轮机磨平，并认真检查有无微裂纹.检查合格后采用手工涂刷对切除部位进行补漆。
﹤三﹥焊接施工
1、焊接连接：
（1)压力排水管道采用焊接钢管焊接，焊接时应有防风、雨措施；一般管道的焊接为对口型式及组对，电焊应符合下表规定
接头名称
对口型式
接头尺寸（㎜）
管子对接V型坡口

壁厚δ
间隙c
钝边p
坡口角度a
5～8
8~12
1.5～2.5
2～3
1~1。5
1～1。5
60~70
60～65
注：δ≥5㎜的管子对接如能保证焊透可不开坡口。
（2)管材与法兰应先将管材插入法兰盘内,先点焊2~3点再用角尺找正找平后方可焊接(具体做法下有详细解释）。如下图：

（3）厚壁大管径管口的焊接应采用多层多道焊，多层多道焊缝时， 应逐层进行检查合格后方可焊接次层，直至完成。
（4）压力管道焊接完成后,应及时清理焊缝表面，外观检查合格.
（5）焊缝外观成型应良好，且应平滑过渡；焊缝宽度应以每边超过坡口边缘2mm 为宜,焊缝表面不得低于母材表面
（6)焊缝表面不允许有裂纹、未熔合、气孔、夹渣和飞溅等缺陷存在.
（7）对预制完成的管道应做好焊口清理，管膛内部清洁，管口封闭及分类整齐摆放。
2、法兰连接
1、法兰连接阀门的安装。 阀门及配管的法兰面应无损伤、划痕等，并保持清洁.特别是采用金属垫圈（椭圆形或八角形截面)的时候，法兰盘的切槽与垫圈应相吻合，要涂上红丹进行配研，以确保其密封状态良好。 配管上的法兰面与配管中心线的垂直度及法兰螺栓孔的误差应在允许值的范围内.阀门和配管中心线要取得一致后,再进行安装。
2、连接两个法兰时，首先要使法兰密封面与垫片均匀压紧，由此保证靠同等的螺栓应力对法兰进行连接。
在紧固螺栓时，要使用与螺母相匹配的扳手,当使用油压、风动工具进行紧固时,注意不要超过规定的力矩。
3、法兰的紧固要避免用力不匀，应按照对称、交义的方向顺序旋紧；法兰的安装后，要确认所有的螺栓螺母的坚固均匀。
4、螺栓、螺母的材质必须符合规定;紧固后,螺栓头应从螺母中露出两个螺距为宜。
5、螺栓和螺线的紧固，为了防止振动造成松动，要使用垫圈；为了避免高温时螺纹间粘连，安装时螺纹部位应涂防粘剂。
﹤四﹥施工人员配置及机具设备表
1、根据现场情况配设人员如下：
序号
职务
人数
1
项目经理
1
2
技术负责人
1
3
质检员
1
4
安全员
1
5
施工员
3
6
施工人员
30
2、机具配置如下表所示：
序号
名称
规格
数量
备注
1
汽车
10t
1

2
汽车吊
16t
1

3
C02气体保护焊机

2

4
埋弧焊机

2

5
直流焊机
10KW
15

6
电动试压泵
60MPa
1

7
超声波探伤仪

1

8
X射线探伤仪

1

9
高压喷涂机

1

10
钢丝绳
Φ16
1200米

11
钢丝绳
Φ6。5
500米

12
氧气、乙炔软管
30米
各24

13
氧气瓶

50

14
乙炔瓶

30

﹤五﹥试压
压力排水可按给水压力管道的试验,即试验压力为工作压力的1。5倍，但不得小于0.6MPa。
检查方法：在试验压力下10min内,压力降不应大于0。02MPa,然后降至工作压力进行检查应不渗不漏.同时应做好水压试验记录。
﹤六﹥防腐、保温
1、管道表层处理。管道在防腐处理之前，应对管道基体表面的水分、油污、尘垢、污染物、铁锈和氧化皮等。采用人工除锈时，质量标准应达到ST3级，表面粗糙度30～50μm较合适。经处理后的表面应在4小时内涂上底漆。
2、管道外防腐为环氧煤沥青防腐层。结构为底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆。面漆、玻璃布、面漆应连续涂缴。防腐层施工时环境温度应高于5℃,空气湿度低于80％,稀释剂配比5%,玻璃布压边20~25mm，布头搭接长度为100~150mm。防腐层电压检查：特加强级3000V。防腐层检查:每10KM漏点≯5处,用低压音频信号捡漏仪测定。
3、管道内防腐采用环氧煤沥青防腐涂料3层,一道底漆两道面漆，干膜厚度0.2～0。4mm。
4、管道在试压合格后，方可进行保温，保温厚度应符合设计要求。
﹤七﹥成品保护
1、管道预制加工、安装、试压等工序应紧密衔接，如施工有间断，及时将敞开的管口封闭，以防掉进杂物造成管道堵塞.
2、吊装重物不得利用已安装好的管道作为吊点，也不得在管道上放脚手架踩蹬。
﹤八﹥应注意问题
1。焊接管道时偏移、错口。制作安装技术水平不够或焊接前点焊开焊。
2.焊条焊皮脱落，焊条不允许存放在阴暗潮湿处.焊条使用前烘干
3。支、吊架制作歪、扭、尺寸不准。原因是支、吊架制作时地面不平整,对精度要求不严。需加强检查，注意质量验收。
