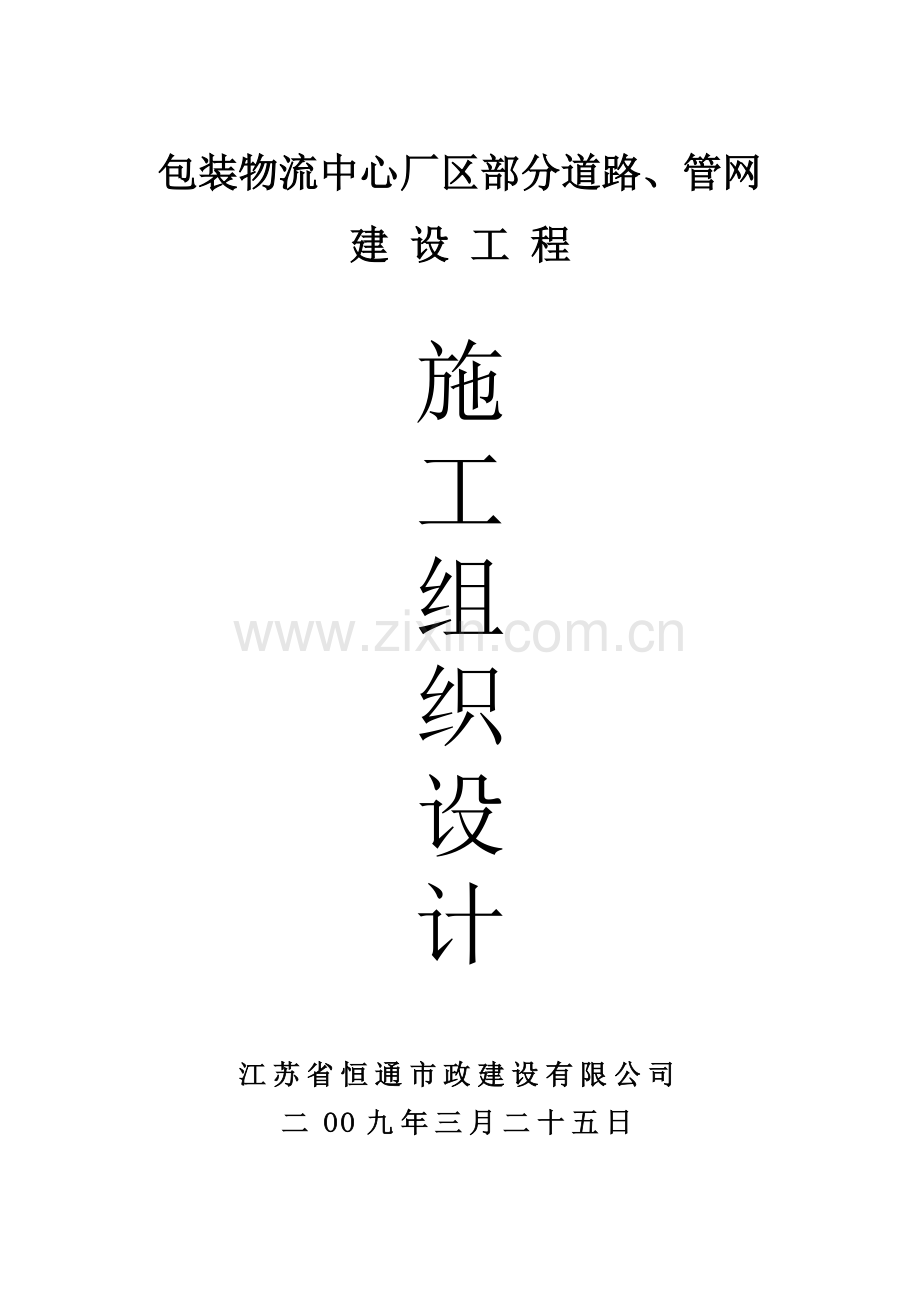

包装物流中心厂区部分道路、管网
建 设 工 程

施
工
组
织
设
计

江苏省恒通市政建设有限公司
二OO九年三月二十五日
目 录
第一章 工程概述
1.编制说明
1.1编制依据
1.2编制原则
1.3编制目的
2工程简述
第二章 工程施工组织总体设想、方案针对性及施工段划分
1.工程施工组织总体设想
1.1工程管理总体目标
1.2施工组织总体设想
2.本工程针对性施工方案
2.1材料供应
2.2施工用水、用电
2.3各分部分项工程采取的施工方法
3.施工段落划分
第三章 施工现场平面布置和临时设施、临时道路布置
1.施工平面布置
2.临时设施布置
3.临时道路布置
第四章 施工进度计划和各阶段进度的保证措施
1.施工总体进度计划安排
1.1施工作业程序
1. 2工程进度计划
1.2.1工程进度计划控制原则
1.2.2工程进度计划要求
2.施工进度计划表和进度计划表说明
2.1施工进度计划表
2.2施工进度计划表说明
3.工程进度控制措施
3.1施工过程中使用的监控进度的方法
3.2向监理报告进度的方法
第五章 各分部分项工程的施工方案及质量保证措施
1.施工准备
2.路基清表
3.沟塘处理
4.给、排水工程
4.1排水工程
4.2 PVC-U双壁波纹管
4.3 压力管道
5.电缆沟
5.1模板工程
5.2钢筋工程
5.3砼工程式
6.主要施工方案
6.1施工准备、测量定位
6.2土方工程
6.3基础工程
7.质量保证体系及措施
7.1质量保证体系
7.2 质量保证措施
8.注意事项
9.路基施工
9.1施工准备
9.2路槽开挖及处理
9.3路基填筑
9.4路基施工方法及注意事项
10.石灰底土基层
10.1路拌法施工方法
10.2路拌与场拌相结合施工方法
10.3技术措施
11.二灰碎石基层
11.1现场及准备情况
11.2施工技术方案
12.沥青层面
12.1清底
12.2沥青下封层
12.3沥青面层摊铺
13.质量保证措施
13.1质量方针和目标
13.2质量保证体系
13.3施工过程中的质量控制
13.4分项工程施工质量保证措施
第六章 安全文明施工及环境保护措施
6.1安全保证措施
6.1.1安全目标
6.1 .2安全生产方针
6 .1.3施工安全保障体系
6.1.4综合保证措施
6.1.5施工现场安全技术措施
6.1.6施工机械的安全保证措施
6.2文明施工措施
6.3环境保护措施
第七章 项目管理班子的人员配备、素质及管理经验
7 .l施工组织机构框图
7.2管理职责
第八章 劳动力、机械设备和材料计划的投入
8.1劳动力计划
8.1.1劳动力组织措施
8.1.2动力组成
8 .1.3劳动力调配组织
8.1. 4劳动力计划表
8.2机械设备的投入
8 .2.1机械设备配备计划
8.3材料投入计划
第九章 关键施工技术、工艺及工程项目实施的重点、难点和解决方案
9.1关键施工技术、工艺
9.2工程重、难点
9 .3确保关键工艺、工程重点、难点的解决方法
第十章 冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施
10.1雨季施工
10.2农忙季节期间的施工安排
10.3地下管线及其他地上、地下设施的加固措施
第十一章 新技术、新工艺、新材料应用
11.1充分利用现代测量仪器
11.2利用因果分析图和施工进度网络图软件进行进度控制
11.3充分利用网络技术
11.4利用PDCA循环进行质量控制
第一章工程概述
1．编制说明
根据本工程招标文件以及现场的实地踏勘，结合我公司多年来在公路、市政道路等类似工程施工中所积累的经验，依据我公司的施工、技术、机械装备和管理等综合水平编制。
若我公司有幸中标，我们将在投标文件的基础上遵循合同要求，
进一步按照设计文件、技术规范和标准编制出详细的实施性施工组织
设计，并严格按照批准的施工组织设计进行施工，确保工程按期实施。
1．1编制依据
(1)业主招标文件。
(2)业主的招标答疑资料。
(3)现场踏勘情况及我公司对工程所在地区各种相关情况的综合调查结果。
(4)我单位在认真阅读和研究招标文件后对招标文件的理解。
(5)有关的现行规范和技术标准。
(6)国家现行的关于工程施工的相关规定及法规。
(7)我单位近三年来承担的类似工程所取得的施工经验。
(8)本公司IS09001：2000质量体系文件。
1．2编制原则
(1)充分遵循招标文件条款确保“安全第一”、“优质高效”、“工期不超”原则。
安全是永恒的主题，施工生产永远将安全放在第一位。所有技术措施、施工方案、现场调度指挥等一切以安全为主。
根据本工程的实际情况对人员、机械、材料、管理进行优化配置。根据我们在施工组织设计中明确的质量目标，通过严格贯彻执行IS09001质量管理体系进行过程控制，确保质量目标的实现。施工中强化标准化管理，提高工作效率，实现优质高效的目标。
根据业主对本标段的工期要求，编制科学、合理、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。
(2)坚持实事求是的原则，根据我公司的施工能力和管理水平，坚持科学组织、合理安排、均衡生产，确保优质高效的履行合同。
(3)按照招标文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理。
(4)坚持优化技术方案和推广应用“四新”成果的原则，在施工中发扬创新精神，以科技为先导，应用新技术、新材料、新工艺、新设备，积极寻求为建设单位节约投资的合理化建议，对技术方案进行不断的优化。
1．3编制目的
在满足建设单位各项要求条件的前提下，确保工程施工质量合格，力争施工工期提前，把施工对周边环境破坏和扰动控制在规定要求范围内。
2．工程简述
包装物流中心厂区部分道路、管网建设工程位于洋河镇，主要包括1#、3#原辅材料库西侧至二中路部分的道路施工和管网施工。
第二章 工程施工组织总体设想、方案针对性及施工段划分
1、工程施工组织总体设想
1．1工程管理总体目标
(1)质量要求
全部分项工程验收合格率达到100％，工程施工总体质量达到合格标准，满足招标文件质量要求。
(2)工期要求
根据工程招标总工期及节点工期要求，结合本工程工作量和实际施工条件，我单位对本工程工期安排如下：
本工程工期为110日历天，具体开工日期以甲方开工令或批准的开工日期为准。
(3)安全要求
工程实施过程中，杜绝重大安全事故和管线事故；杜绝人身伤亡事故；无等级火警事故；无机械行车和道路交通责任事故；无机械设备事故；无等级社会治安案件。
(4)文明施工要求
创建市级文明工地。
(5)环境保护目标
(I)无因施工监测措施不当而产生对周围建(构)筑物的超标变形影响。
(II)无因监测不到位而发生重大安全、质量事故。
(III)加强对管线的保护措施，确保无重大管线事故。
(Ⅳ)严格控制生产用水和生活用水的排放，达到环保要求后进行排放。
(Ⅵ)加强施工机械的管理，改进施工工艺，全面控制施工过程中的噪声、振动、废气、固体废物的产生，减少其对环境造成的影响。
(Ⅶ)在施工区域、生产区域做好危险品的现场控制，防汛现场控制，消防应急现场控制，确保现场事故为零。
(Ⅷ)文明施工、保护文物、保护市政设施和城市绿化。
1．2施工组织总体设想
根据本工程特点和工程规模，结合现场情况，选配经验丰富的技术人员、训练有素的相应专业施工队伍，并配备先进完好的机械设备进行施工组织。合理安排施工段，均衡组织施工。
(1)施工队伍安排
本标段拟投入施工作业队伍4个，其中排水工程施工队1个，给水工程施工队1个，电缆沟工程施工队1个，道路工程施工队1个。各施工队主要施工任务如下：
排水施工队主要任务有：厂区内排水工程施工。
给水施工队主要任务有：厂区内给水工程施工。
电缆沟施工队主要任务有：厂区内电缆沟工程施工。
道路施工队主要任务有：配合给、排水、电缆沟等的沟槽开挖及回填、路基清表及填挖施工、石灰土底基层、二灰碎石基层、沥青面层施工。
(2)总体施工顺序
先进行临时设施布置和施工范围内的建筑物及三电拆迁及改移，具备工作面后进行河塘处理及给、排水工程的施工(为尽量的缩短工期，进行河塘处理的同时，具备施工给、排水的地段同步进行)。给、排水施工结束后进行路基填挖；路基填筑完成后进行灰土底基层施工。
具体施工顺序总体安排如下：施工准备一施工范围内的建筑物及三电拆迁及改移一给、排水、电缆工程的施工一路基施工—石灰土底基层施工一二灰碎石基层一沥青面层施工。
(3)三个施工阶段
根据本工程实际情况、工程量及工期、质量等要求，按三个施工阶段进行施工：施工准备阶段、主要施工阶段、后期施工阶段，其中主要施工阶段是施工工程总工期目标实现的关键。主要施工阶段河塘处理、排水工程施工，即河塘段先进行河塘段的处理后施工排水工程，整个标段内排水与给水及电缆沟平行施工，结束后进行路基、石灰土基层、二灰碎石基层、沥青面层施工、人行道及路牙石安装。各阶段主要施工安排如下：
2．本工程针对性施工方案
根据本工程交通运输、水电、材料供应、质量、工期、工艺等，施工时拟采取如下针对性措施：
2．1材料供应
钢筋、石灰、水泥、砂石料、砖等均取自宿迁当地及附近地区建材市场购置，汽车运输至施工现场。管材购置成品料，自卸汽车运输至施工现场。所有材料复检合格后才投入使用。
2．2施工用水、用电
本程用水、用电条件良好，用水自当地管网接入至现场后利用支管连接至各用水点。用电自电网接入施工现场，架设临时用电线路至各用电地点。为保证混凝士作业施工的连续进行，施工现场拟配备l台50kw发电机用于混凝土搅拌，2台20千瓦移动式发电机用于混凝土浇筑振捣成型。
2．3各分部分项工程采取的施工方法
(1)河塘处理：对用地范围内的河塘，抽水后清除淤泥至塘底原状土后回填40cm厚碎石土后铺设一层防渗土工布再回填5％石灰土到塘顶。填土时分层压实，压实度逐渐过度，至原地面后要求压实度≥90％，原地面以上部分同一般路基处理。对于面积大、深度深的河塘增设l～2层土工格栅以提高地基沉降的均匀性。对行回填至塘项(原地面标高)路基土的压实度，应根据路基的边坡高度确定，达到路堤相应位置的压实度标准。
(2)排水、给水管道：给、排水沟槽采取就地开挖、浇筑混凝土基础，排水管采用人工配合吊车就位、调整、固定进行安装的施工方法。沟槽采用人工配合挖机进行开挖到距设计标高20cm处，余下的部分采用人工进行开挖，采用排水沟集水井汇水、水泵抽除坑底集水；沟底承载力等不能满足设计和规范要求时采取换填、夯实等措施。沟槽回填采取挖机回土、管周及管顶0.5米的范围内采用人工配合小型夯实机械密实的施工方法，以上的部分具备压路机工作面的采用压路机进行碾压密实，若不具备则采用人工配合小型夯实机械夯实到顶面。
(3)路基挖方：采取挖机、推土机联合自卸汽车进行。
(4)路基填筑：采取水平分层填筑的施工方法。按“四阶段”“八流程”的工艺进行施工。
(5)石灰土底基层：根据土的含水量，为加快施工进度和保证施工质量，对含水量适中的土方采取采取路拌法施工。对含水量较大的土方采取生石灰或半消解石灰取土场预拌，降低含水量至规定要求后运输至施工现场补齐石灰及水泥后采用路拌均匀后整平、碾压。对含水量较小的土方，采取洒水补充含水量后现场掺灰、路拌均匀后碾压成型。
（6）石灰、粉煤灰、碎石基层
1）备料配合：对合格的石灰、粉煤灰、碎石按设计的配合比，在最佳含水量状态下集中各料场拌。石灰同灰土的石灰，粉煤灰中的SiO2 、Fe2O3、 Al2O3的含量确保大于70%，粉煤灰的烧失量不超过20%，粉煤灰的比面积大于2500cm2/g。粉煤灰采用火力发电厂的产品。
2)摊铺找平：按照换算后的虚铺高程，横坡摊铺二灰碎石，沿道路纵向每20m在路中，路边放桩画记号带线找平。
3)碾压：找平后，当混合料处于最佳含水量±(1－2)％时进行碾压，如表面水分不足应适当洒水，根据路宽、压路机的轮宽和轮距的不同，制定碾压方案，以求各部位碾压到的次数尽量相同。
4)养护：完工的二灰碎石至少养护一星期，养护期间使它保持在潮湿的状态下，常温季节，洒水养护每日不少于4次。养护期间不准其他车辆行驶。
（7）沥青面层施工：沥青混和料在拌和厂加工后运到施工现场采用机械摊铺。
（8）人行道铺设及路牙石安装：沥青面层施工完后开始安装路牙石，路牙安装要保证直顺度，人行道铺设要保证平整度。
第三章 施工现场平面布置和临时设施、临时道路布置
1．施工平面布置
(1)平面布置原则
施工总平面布置遵循设计图纸和现场实际情况，采取因地制宜，因时制宜，有利生产，方便生活，易于管理，安全可靠，经济合理并符合文明施工的原则，同时充分考虑沿线工程量的分配，结合工程总进度的要求来进行临时设施的布置。
(2)施工平面布置图
详见附页。
2．临时设施布置
施工现场生产区拟设置砂石料堆放场、水泥库、混凝土搅拌站、石灰堆放及消解场、机械设备停放场、临时排水沟、现场看管棚。施工现场运输主要利用既有道路作为进出、运输通道。项目经理部、施工人员驻地用房拟在施工现场附近租赁民房。
3．临时道路布置
由于本工程为新建工程，本工程计划先做一条施工便道作为施工道路。
第四章 施工进度计划和各阶段进度的保证措施
1．施工总体进度计划安排
1．1施工作业程序
根据招标文件的工期要求，结合施工图纸，本工程施工作业进度程序如下：临时设施搭建、建筑物拆迁及改移、路基清表、测量放线、试验等准备工作先行，其后进行河塘处理、排水工程、给水工程、电缆沟工程、路基工程、石灰土底基层、二灰碎石基层、沥青面层施工、人行道及路牙石安装。
1．2工程进度计划
1．2．1工程进度计划控制原则
根据招标文件要求结合工程情况，充分考虑机械设备的投入和周转，本工程施工总进度安排原则确定如下：
(1)按施工程序精心组织，重点安排。确保本工程在规定工期前施工完毕，并力争缩短工期。
(2)做好防雨等施工措施安排，确保在规定的工期内完成全部工程施工。
(3)根据季节性变化合理安排施工项目和进度计划及设备、人员计划。
(4)制定抢工期措施：一旦本工程出现异常情况，需要抢工期或业主、监理工程师对现场人、机、物提出要求时，公司将在接到项目部的请示后及时协调到位，并保证形成召之即来，来之能战，战之能胜的施工氛围，确保工程质量和工期要求。
1．2．2工程进度计划要求
我公司将按中标通知书的要求，及时办理合同签订事宜，并在接到中标通知书的同时，开展施工准备工作，在合同签定后3天之内将施工人员及施工机械安排进场，尽快开工。
筹备：中标通知书下达至合同签订；
进场：合同签订之后3天内完成进场；
开工：根据招标文件要求，签订合同的同时开始准备工作，确保在合同规定日期正式开工。
2．施工进度计划表和进度计划表说明
2．1施工进度计划表
详见附页。
2．2施工进度计划表说明
我公司将在合同签订后三天内组织好项目经理部所有管理人员、技术人员和部分工作人员和前期施工所需施工机械设备进驻施工现场，进行项目经理部的组建和施工现场整理。
材料调查、取样、试验、进场入库等工作在工程施工阶段准备工作期内完成。
其余施工所需工作作业人员和机械设备按计划有序地组织进场，以确保工程连续顺利进行。
当工程计划开工、竣工日期与业主要求的合同工期发生冲突时，我公司将按业主要求及时调整。
工程施工中出现进度滞后时，将及时采取抢工期措施，如增加施工人员和机械设备，延长工作时间等。
3．工程进度控制措施
3．1施工过程中使用的监控进度的方法
(1)进度监控的原则：对本合同工程进行施工全过程进度控制管理。其监控原则是：目标明确、事先预控、动态管理、措施有效、履行合同。
(2)进度监控的方法
(I)接到中标通知书后，从施工筹备及编制实施性施工组织设计入手，做到施工现场平面布置合理，既能满足施工要求，又最大限度地减少投入和施工中产生的相互干扰。根据合同规定和投标书己确定的总工期，分解成子项目的分目标，利用网络技术进行目标优化，制定出优化的网络图。施工进度应满足：保证关键线路的实现；设备、劳动力和材料的投入安排符合进度要求，并有相应的应急措施；考虑可能发生的困难及解决办法；计划安排上要留有余地。
(II)积极主动地协调好与地方政府、建设单位、监理、设计单位之间的关系，尽快解决好现场交接桩、设计技术交底、临时道路、临时用地、临时工程、开工审批等问题，做到设备、材料、人员快速进场，保证按期开工。
(III)在施工过程中，对施工进度实施动态控制和协调，工程技术部调度室将每日的进度信息汇总，形成日报发至项目领导和相关部门。日报内容包括：完成的实物工程量和达到的形象进度，特别记录关键线路上工程完成情况；劳动力、设备和材料情况；施工中发生的问题、影响进度范围时间及程序等。项目经理部每周召开一次生产例会，检查上周进度计划执行情况和安排下周生产任务，协调并解决一周影响施工进度目标的问题。
(Ⅳ)根据现场情况及统计信息，发现实际进度滞后计划应及时分析产生的原因，制定纠正措施，消除影响施工进度的不良因素，加快施工进度，抢回损失的时间。在兼顾质量、安全和成本的情况下，采取以下措施：
(A)技术措施：尽量优化施工方法，缩短工序做业时间，减少技术间歇，增加平行做业线路，实行平行或交叉作业，缩短或改变关键线路，压缩作业总期限。
(B)组织措施：多开工作面，增加作业队伍，增加施工人员，增加作业班次，增加施工机械，提高机械化做业效率。
(C)经济措施：充分发挥经济杠杆的作用。
(D)其他配套措施：改善外部配合条件，加强调度，消除施工中的相互干扰，协调好机械配合、班组间做业和工序衔接。
(E)执行建设单位和监理批准的施工进度计划和关键工期目标，
落实监理工程师发出的加快施工进度的指令。
3．2向监理报告进度的方法
(1)根据合同规定和施工规范，以及监理指定的文件和程序向监理组呈报施工进度文件和资料。
(2)接到中标通知书后，一周内向监理递交整个工程的材料计划。每月25日递交下月修正的施工进度计划，其内容包括拟完成的工程量、材料的自购材料清单、劳动力及用款计划、材料(设备)的进场计划等。以上进度计划报告文件报送监理审批。
(3)每日向驻地监理递交进度报表，每月25目向监理递交当月施
工进度实施报告，报告附适当的说明以及形象进度示意图和照片，以满足监理有效地审议工程进度，做出指令。
第五章 各分部分项工程的施工方案及质量保证措施
本工程施工进场后即进行测量放线，根据设计图纸和批准的平面布置图对施工范围进行清理和现场临时设施布置，同时积级配合甲方做好施工范围内的建筑物、三电设施的拆迁及改移工程。按规定对施工范围内的段落进行划分：管网施工段、道路施工段。综合考虑本工程的实际情况，河塘处理、给、排水管道、路基填挖、石灰土底基层、二灰碎石、沥青面层施工按序流水交叉进行，给、排水管道基底在原地面标高以下的部分先进行施工，给、排水管道基底在原地面以上的部分则待路基填筑高度超过管道基底标高时再行施工。路基施工时先行填筑给、排水管道基底标高高于原地面的部位，为给、排水管道的施工创造工作面，其它部位则待雨污排水施工结束后进行施工，路基填筑完成后进行石灰土底基层、二灰碎石基层、沥青面层施工、人行道及路牙石安装。
1．施工准备
主要包括施工现场清理，临时设施布置，材料采购及试验、导线点加密、测量放样等工作，为本工程全面施工打下基础。
2．路基清表
根据路基边线，进行路基范围内清表工作。清表施工采取挖掘机配合推土机、自卸汽车清除路基表层15—20cm表层种植土、腐植土、建筑垃圾等。清表的土方除用于绿化带填土外及时外弃。
3．沟塘处理
施工顺序为：筑坝一抽水一清淤一挖边坡台阶一回填碎石土一回填石灰土至原地面。
(1)筑坝
沟塘筑坝采用袋装粘土或土草围堰，围堰顶宽lm，两侧按1：1.5放坡至底部，围堰设置在稳定的土基上。
(2)抽水
利用水泵将沟塘内积水抽至既有沟塘排出施工场地。
(3)清淤
利用挖掘机将沟塘内淤泥全部清除，沟底必须清除至新鲜的稳定土层。清除的淤泥及时全部外弃。淤泥装车时低于车厢顶面l0一20cm，严禁超装，避免运输途中掉渣污染环境。
(4)台阶开挖
淤泥清除后沟塘堤岸挖成垂直式台阶，台阶宽100cm，高度为40cm，并设向内彻斜3％的横坡。
(5)石灰、水泥土回填
石灰、水泥土采用集中拌合，汽车运输到现场；填筑时采用装载机回土，推土机整平后振动压路机和三轮压路机碾压至规定的压实度，石灰土回填至塘顶，压实度逐渐过渡，至原地面时其压实度要求≥90％，原地面以上的部分同一般土路基段压实度。
4．给、排水工程
4．1排水工程
考虑到管道铺设深度位于路基填挖下部较深，施工时先进行给排水工程施工。待给、排水及电缆沟施工结束后进行路基填筑。
4. 1. 1管道基槽开挖
基槽开挖采用挖掘机纵向进退式开挖，机械挖土至设计标高上10—20cm后采用人工修底至规定标高。
根据土质情况及开挖高度、施工断面实际情况，确定开挖边坡坡度，一般不得小于1：l。当开挖断面宽度不能满足开挖坡度要求，时采用钢板桩加挡板对基槽两侧进行防护。开挖深度较深，遇流砂、软土等地质变化时，采取井点降水等相应的处理方法。
为防止土方污染基层面和滑落至坑槽底，开挖的土方放置在基槽外侧不少于80cm处，堆土高度不超过2m，堆土边角处设置挡土埂。除用于基槽回填和路基填筑、绿化带的土方外其余土方及时外弃。
4 .1 .2沟槽底处理
采用排水沟、集水坑、水泵抽水，避免地下水浸泡软化地基。当路基底土质承载力经检测不能满足设计和规范要求时，采取换填、夯实等措施保证基底承载力满足要求。
4 .1 .3管座基础
经检查地下水降至基槽底下不少于50cm、基槽基底路基承载力满足设计和规范要求后进行混凝土管座施工。
钢筋混凝土雨水管混凝土浇筑前先人工浇筑5-10cm素混凝土垫层便于管道基座混凝土的立模、浇筑作业。垫层混凝土浇筑宽度不小于管座基础宽度10-15cm。
混凝土管座基础分两次施工完毕，第一次施工至管道安装标高预留2—3cm安装座浆调平层，待管道安装后浇筑上部混凝土基础。
混凝土采用带自动计量装置的强制式搅拌机进行搅拌，拌和时间不少于90s，机动翻斗车运输至施工现场，滑槽溜放至基槽底，人工进行浇筑、插入式振动器密实的施工方法。
基础混凝土采用定型钢模板，模板接逢及模板与垫层混凝土接触处缝隙采用模板填缝料、水泥砂浆等填塞密实，防止混凝土灌注过程中发生漏浆。
模板支撑体系设置牢固，避免施工过程中发生跑模等情况。
混凝土振捣由熟练工人进行，振捣过程中插入式振动器平行模板表面垂直插入混凝土进行振捣，振捣过程中严禁振捣设备接触模板表面和穿透垫层。
4 .1 .4管道安装
管道进场后顺安装方向沿基槽边放置路基施工范围内，以减少管节场内运输。管节由汽车运输至施工现场，利用人工配合吊装机械吊放就位。
管道安装自一端开始向另一端进行。管道放置就位后进行管底流水面标高和纵向中心线复核，确认无误后进行管道接口密闭，避免形成管底坡形成倒流水情况。
钢筋混凝土管敷设后及时覆盖养生。
4 .1 .5接口处理
管道接口采用O型橡胶圈，材料为氯丁橡胶，圆度均匀质地致密，无气孔、气泡，表面平整。管道与检查井连接处采用半截管子，带承口的半截管子排在检查井的进水方向，带插口的半截管子排在检查井的出水方向。
4 .1 .6基槽回填
混凝土经养生强度达到70％以上并经闭水试验合格后开始回填。基槽回土采用挖机回土，沟管道两侧及管顶1米以下的部位人工配合小型打夯机械密实的施工方法，管顶l米以上的部位采用压路机碾压密实的施工方法。
回土时管道两侧对称进行、均匀上升，两侧填土高差不得超过30cm。管道两侧及管顶覆土需用渗水料或灰土填至管顶以上50cm处，压实度不小于道路结构层或路床同一高度压实度标准。管道顶部回填压实厚度不足0.5m时严禁走行重型机械，沟槽回填多余的土方除可用作路基填料、绿化带填土外及时外弃。
4 .1 .7雨水井施工
砌检查井采用就地开挖基坑、进行井身砌筑的施工方法。施工时，严格控制其中心线位置，确保雨水篦口或井盖位置正确，雨水篦口在路面施工结束后进行安装，确保路面连接位置正确，接面平顺，避免影响排水功能。
(I)要求结构构件各部分形状尺寸和相互间位置准确，具有足够的稳定性、刚度和强度，预留管封口抹平，对接入的支管随砌随安，对于检查井的砌筑，严格按检查井图集施工，流槽与砌井同步进行。
(II)检查井的流槽在井壁砌到管顶以下即开始砌筑，表面用砂浆分层压实抹光。
(III)井室内的踏步和脚窝随砌随安(留)，其尺寸符合有关规定，在踏步和脚窝砌筑砂浆未达到规定强度前，不得踩踏，井壁踏步在砌筑时安装。
(Ⅳ)砌检查井时，随时检测直径尺寸，需收口时，如为四面收进，则每次收进不超过30ram，如为三面收进，则每次收进的最大尺寸不超过50ram。砖砌体在施工前进行充分浸水湿润，避免造成砌筑砂浆失水影响砌体成型质量。
(V)砌筑检查井的井室，井筒内壁用原浆勾缝。井室内有抹面要求时，内壁抹面分层压实，外壁用砂浆勾缝严实。
(Ⅵ)砌体砂浆强度达到规定要求后开始人工回土。回土时四周同时进行、均匀上升，每层回土厚度为15-20cm，小型机械夯实后检测其压实度符合规定后开始上一层回土。
4.2 .PVC-U双壁波纹管
DN300、DN400、DN500重力流管均采用PVC-U双壁波纹管。管道基础采用360度砂基础，砾石砂的料径〈60mm，施工中应找平基础，粗砂回填至管外顶150 mm，
接口处承口下应保证有足够厚度的砂石垫层，满足设计的要求，回填砂的密实度应符合设计要求，真正做到“中松侧实”。
4. 2. 1管道铺设：
采用人工下管，安装时应特别注意接口质量，清除管内杂物，必要时进行洗刷，严格控制中线和控制高程。
4 .2 .2管道接口：
管道接口有用“T”型橡胶圈接口，橡胶圈必须安装在管端第二条肋槽中，安装时和内壁以及橡胶圈需涂滑剂，管道插入承口深度至少要有四条肋槽。管道与检查井的连接按设计要求进行，连接采用短管，管道承口应安排在检查井的进水方向，管道插口应排在检查井口的出水方向。
4. 2. 3检查井的砌筑：
检查井的砌筑按一丁一顺的砌筑方法进行，水泥砂浆要饱满，上下砌体要错位，内外搭接，禁止干砌，并按设计粉刷。
4. 2. 4管槽回填砂：
管槽回填砂前应有专人负责检查槽底有否淤泥、腐植土、有机物、杂物等，如有应先清理干净，管槽以中砂回填，每层厚度控制在30cm，灌水夯实并用平板振动器往返进行震实，当密实度符合要求时可进行继续回填。
4．3压力管道
4.3.1管道基础
1、管道沟槽机械开挖后立即组织人员进行沟槽底部人工开挖。开挖到设计标高后，组织人员利用蛙夯或电动冲击夯进行槽底夯实，防止不均匀沉降对管道造成的损坏。
2、黄砂垫层利用装载机装车，斯太尔运输车运至施工现场、人工平整，采用水撼法使砂垫层密实，垫层厚30cm。
4.3.2管道安装
1、球墨铸铁管、涂塑钢管、阀门、管件等在施工前要进行必要的检验，确保产品质量无渗漏。
2、用毛刷和干净的抹布清理承口内部，特别是放橡胶密封圈的位置。不要留有漆、土、砂子等残物。清理插口，光滑边缘。
3、对DN100-300mm小口径球墨铸铁管，将折叠起的密封圈插入到承口中，使密封圈的硬制动垫块紧紧地嵌入到底座中，压密封圈的凸起处，直到密封圈均匀地稳固在承口内。
4、润滑密封圈内表面和插口处，采用植物油润滑剂。
5、将插口插入承口中直到与密封圈同轴接触，必须正确地校直，使要连接的管子或管件的中轴线相重合。连接管子时，对不同管径的管子应采用不同的工具，小心地将管子连续插入，如发现插入时阻力过大，应立即停止，将管子拔出，检查橡胶圈位置和承插口，查明原因并妥善处理再行插入。要求插入的深度在两条白线中间即可。
4.3.3检查井砌筑
等底板强度达到后，砌筑检查井。砌砖（砖要浸透）砖缝口不小于1.2cm，要做到砌一层砖，刮一层砂浆，填缝，砖砌墙与管边砂浆要密实，砌好后砂浆强度达到80%方可由外粉刷。砌筑至设计高程后，安装铸铁井圈及井盖，与砌体采用1:2.5水泥砂浆抹三角。
检查井砌筑注意事项：
1.踏步按规定安装牢固。
2.预留支管就随砌随安，管口入井3cm预留管径，方向标高应符合设计要求，且不漏水。
3.井壁竖直，平顺光滑，不得有空鼓裂缝现象。
4.3.4沟槽回填
1、管道及其附件安装完成，经验收合格，应及时进行沟槽的回填，不得将己安装的管道长期外露。
2、管道回填分两步进行：
2.1、管道两则胸腔及管顶以上0.15米以内采用砂回填，留出接口，但其底部管基必须填实。
2.2、沟槽其余部分在管道试验合格后及时回填。
5. 电缆沟
5.1模板工程
模板工程采用复合木模板，支撑排架等均采用钢管，钢支撑，如工程量小处可和木模木支撑，高度不足模板采用夹木方处理。原则是模板必须立得稳定、牢固、安全、可靠、有足够的稳定性。模板按设计构件尺寸立模，误差必须小于规范设计要求。同时模板缝隙小于规范要求，梁、柱、墙板及圈梁模板底部漏浆处先用砂浆补好。防止浇砼漏浆造成蜂窝麻面及歪斜等引起质量事故。
模板立设前应设计放线（测中心线，标高构件位置，洞口尺寸）然后才能立模板。
对电缆沟的预埋件，必须放好扎牢，尺寸标高要特别注意。梁、板、圈梁等施工时用复合木模，作底模配合使用。
根据现场情况选用便于施工的钢模、阴阳角模、U形卡扣，钢支撑和L型插销。
根据工程结构形式和特点绘制模板拼装设计图（包括模板平面布置力、模板组装连接点大样等），并验算模板和支撑系统的强度和刚度。
放好轴线，水平线和模板控制线，然后拼装模板并安装主次龙骨，梁、墙过梁底支撑间距不得大于75cm。
现浇板支撑所用支撑主龙骨横截面积为80×100。次龙骨为50×70。间距为40-60cm，铺设复合木板应遵循标准施工工艺操作方法。
模板必须做到：
1、保证结构和构件各部分的形状、几何尺寸及相互间位置关系；
2、具有足够的强度和稳定性；
3、构造简单，装拆方便；
4、接缝严密，不得漏浆（采用海绵条夹缝处理）；
5、表面要满刷脱模剂，提高效益。
5.2钢筋工程
钢筋加工，切断与弯曲加工主要采用机械和人工相结合办法，对柱、梁较长的钢筋可采用碰焊或电渣压力焊。
钢筋绑扎，根据工作量大小，品种多少，合理安排，人工绑扎。绑扎过程中一般要求牢固可靠不松动。
绑扎过程中必须做到品种、规格正确，钢筋间距、根数正确。严禁漏放和少放。
根据施工图预制不同厚度砼垫块，根据现场情况确定预制用量。
进场前的钢筋应进行试拉，合格后方可使用。
严格按图纸以及规范施工，施工员、钢筋班组长首先按图纸进行翻样，然后经质检、技术科审核校正后钢筋班统一配制，其弯钩长度根据要求留置，钢筋半成品分类和分规格堆放，钢筋绑扎要严格执行规范，所有钢筋保护层使用预制砂浆块，垫块标号不小于300号，确保钢筋的位置的正确。需焊接钢筋，严格按操作规程焊接，现浇板的双层钢筋，应设马登进行浇筑，以保证钢筋处在设计的最大承受力位置。钢筋焊接要注意满足焊接参数。
钢筋绑扎完毕后严格进行检查必须达到：
1、 钢筋的钢号、直径、根数、间距及位置和设计图纸相符合；
2、 钢筋接头位置及搭接长度与图纸相符；
3、 砼的保护层与规范规定相符；
4、 钢筋表面无油污、铁锈、污物；
检查完毕后，在浇砼前进行验收，并及时作好隐蔽工程的验收和签证。
5.3砼工程
砼施工中砼搅拌系统采用三台0.35m3强制式砼搅拌机进行搅拌。由于砼量比较小，抓好工期不能出现施工缝，必须抓时间、赶进度、故必须一次进完所浇筑材料。计量装置采用二台磅称分别对黄砂、碎石进行过磅，用料应按水泥整袋来计算。后台砂石运输均采用人工板车装料，前台砼运输用四卡水平运送，垂直运输则由塔吊吊送。
砼施工顺序为：
拆　　模
养　　护
灌　　筑
附加剂　
加　　水
称　　量
水　　泥
试　　压
留　试　块
搅　　拌
运　　输
称　　量
黄　　砂
称　　量
石　　子
筛选石子

砼施工实施挂牌施工，施工前技术人员要对每组进行技术交底，明确配合比，计量准确，搅拌均匀，石子有良好的颗粒级配，并冲洗干净，砼浇筑时，必须在上部搭设平台，振捣半径棒头与插入的深度有关，一般为30-50cm左右（和棒头插入深度相同）振捣时间不少于25S，严格采用猛插慢拔，迎浆振法，以砼表面出现浮浆有关，一般为30-50cm左右（和棒头插入深度相同）振捣时间不少于25S，严格采用猛插慢拔，迎浆振法，以砼表面出现浮浆为准。严禁振到构件中钢筋。
施工缝的二次处理，谨防砼接缝，用风镐机吹清残碴，要求无夹渣，二次砼浇筑先用水泥浆铺垫，以利接槎部分的结合。等到砼终凝后有足够的强度可拆模。然后用水养护，砼二周内做到湿润养护，专职专工，浇筑时随时留置试块，每一台班不少于1组，拆模后送试验室标养。
砼搅拌所用材料的投料规定：
水泥外掺混合料　　　　±2%
砂石料　　　　　　　　±3%
水、外加剂　　　　　　±2%
拌制砼所用的砂为中粗型石子粒径小于浇筑截面尺寸1/4。
砼的塌落度为：
板、圈梁为　　　　　　3-5cm
砼的搅拌时间为　　　　2mm

6.主要施工方案
6.1施工准备、测量定位
1.施工技术资料的准备：
开工前编制本工程施工组织设计，施工作业指导书验评项目划分表，编制相关工程的工作程序，并经审批，且取得监理及业主的认可后正式出版，施工前对施工图和相关施工资料进行审查，并请监理及业主参加，以保证施工资料均为有效的版本。做好图纸会审工作，发现设计或施工方面的原因需变更设计时，按设计变更程序进行。
2、施工通讯设备的准备
施工主要负责人配备手机对外联系，施工现场采用无线对讲机作为内部联系。
3、施工材料的准备
对甲供材料根据施工进度计划提前交付材料计划，由我方负责采购的材料及时通知物资主管采购并对进场的材料严格进行检查，严禁不合格品进入施工工序。
4、施工机械和施工力量的准备
安排技术熟练、经验丰富的作业人员进驻现场。具体安排详见“主要施工机械器具配置表”在整个施工准备过程中我方愿意接受监理及业主的协调。
主要施工机械、机具配置表
序号
机械或设备名称
型号
数量
（台）
总功率
（KW/ph）
制造国或产地
制造
年份
1
砼搅拌机
JZL-350
2
9
扬州
99.8
2
翻 斗 车
S-195
2
8.8×2
句容
99.7
3
插入式震动器

5
1.1×3
泰州
97.2
4
平板振动器

2
3
泰州
97.2
5
木工电锯
Y112M-4
3
3×4
台州

6
水 准 仪
S3
1

苏州
97.10
7
经 纬 仪
J2
1

苏州
97.10

测量定位
1、根据甲方提供的红线坐标，有关本工程施工图纸中总平面图、定位图，以及规划局等单位编制的相应地形、地形图及高程引进等。在施工全过程中测量工作应摆在重要的位置，要
