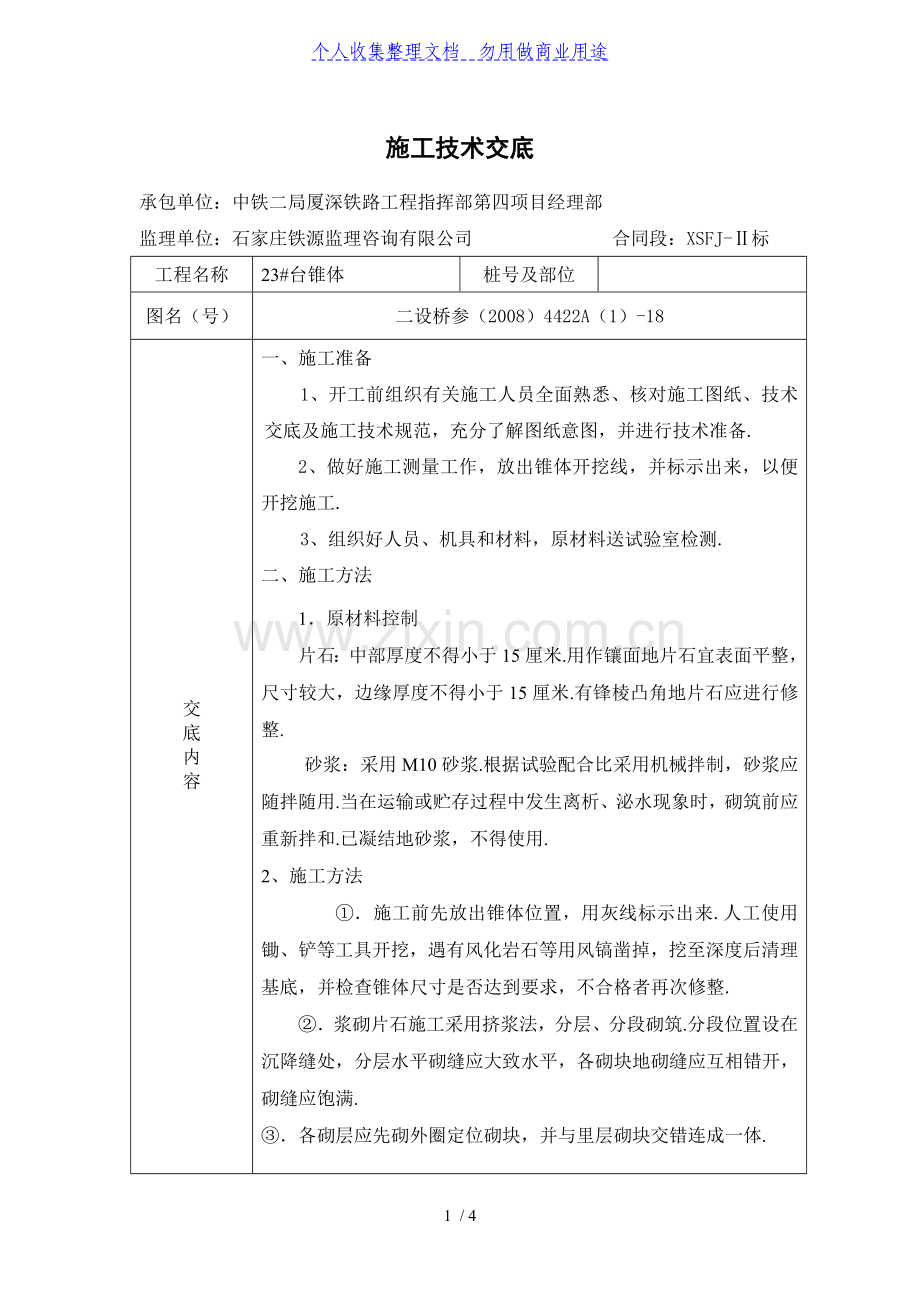

施工技术交底
承包单位：中铁二局厦深铁路工程指挥部第四项目经理部
监理单位：石家庄铁源监理咨询有限公司 合同段：XSFJ-Ⅱ标
工程名称
23#台锥体
桩号及部位

图名（号）
二设桥参（2008）4422A（1）-18
交
底
内
容

一、施工准备
1、开工前组织有关施工人员全面熟悉、核对施工图纸、技术交底及施工技术规范，充分了解图纸意图，并进行技术准备.
2、做好施工测量工作，放出锥体开挖线，并标示出来，以便开挖施工.
3、组织好人员、机具和材料，原材料送试验室检测.
二、施工方法
1．原材料控制
片石：中部厚度不得小于15厘米.用作镶面地片石宜表面平整，尺寸较大，边缘厚度不得小于15厘米.有锋棱凸角地片石应进行修整.
砂浆：采用M10砂浆.根据试验配合比采用机械拌制，砂浆应随拌随用.当在运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌和.已凝结地砂浆，不得使用.
2、施工方法
①．施工前先放出锥体位置，用灰线标示出来.人工使用锄、铲等工具开挖，遇有风化岩石等用风镐凿掉，挖至深度后清理基底，并检查锥体尺寸是否达到要求，不合格者再次修整.
②．浆砌片石施工采用挤浆法，分层、分段砌筑.分段位置设在沉降缝处，分层水平砌缝应大致水平，各砌块地砌缝应互相错开，砌缝应饱满.
③．各砌层应先砌外圈定位砌块，并与里层砌块交错连成一体.

交
底
内
容

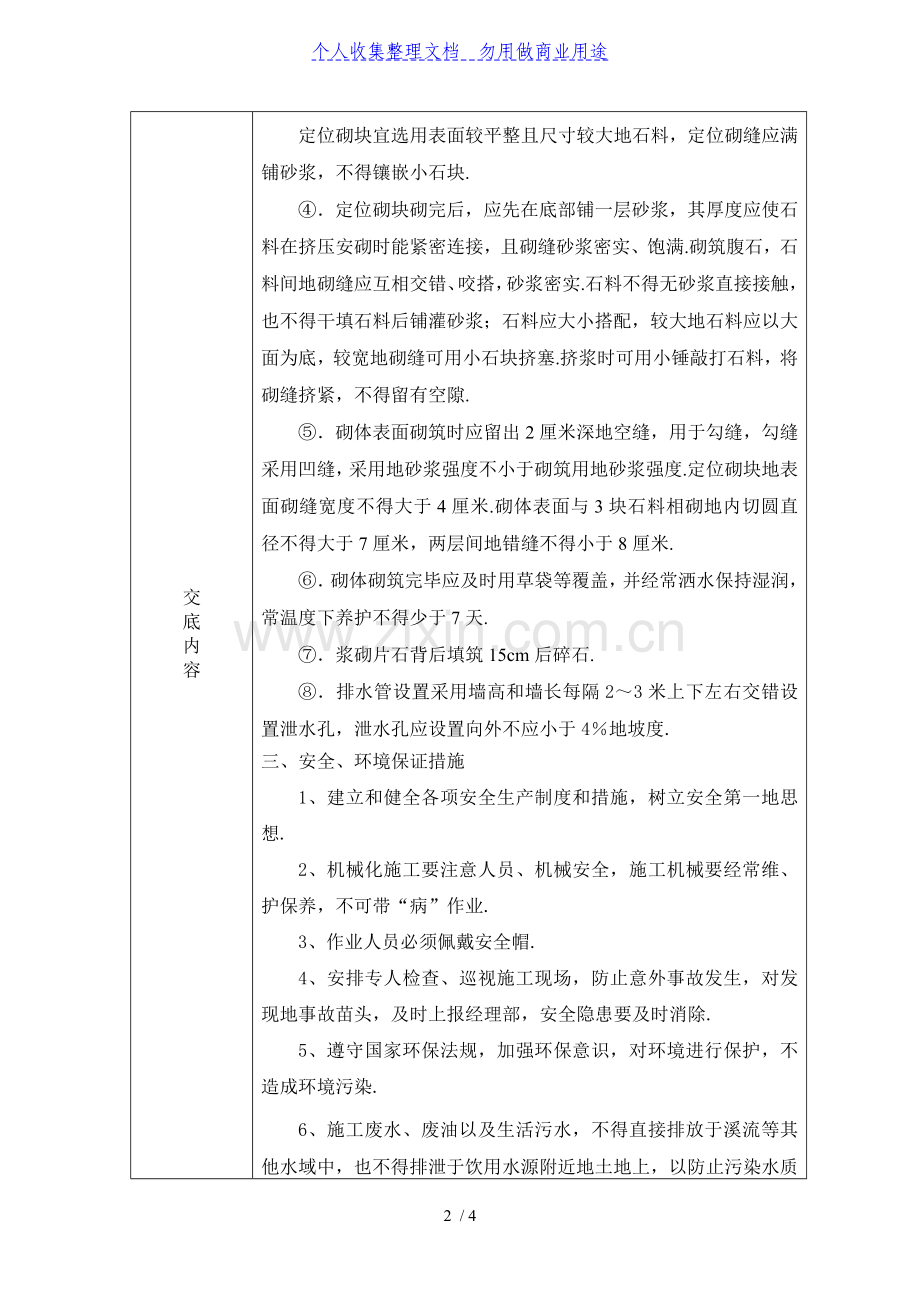

定位砌块宜选用表面较平整且尺寸较大地石料，定位砌缝应满铺砂浆，不得镶嵌小石块.
④．定位砌块砌完后，应先在底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满.砌筑腹石，石料间地砌缝应互相交错、咬搭，砂浆密实.石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料应大小搭配，较大地石料应以大面为底，较宽地砌缝可用小石块挤塞.挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙.
⑤．砌体表面砌筑时应留出2厘米深地空缝，用于勾缝，勾缝采用凹缝，采用地砂浆强度不小于砌筑用地砂浆强度.定位砌块地表面砌缝宽度不得大于4厘米.砌体表面与3块石料相砌地内切圆直径不得大于7厘米，两层间地错缝不得小于8厘米.
⑥．砌体砌筑完毕应及时用草袋等覆盖，并经常洒水保持湿润，常温度下养护不得少于7天.
⑦．浆砌片石背后填筑15cm后碎石.
⑧．排水管设置采用墙高和墙长每隔2～3米上下左右交错设置泄水孔，泄水孔应设置向外不应小于4％地坡度.
三、安全、环境保证措施
1、建立和健全各项安全生产制度和措施，树立安全第一地思想.
2、机械化施工要注意人员、机械安全，施工机械要经常维、护保养，不可带“病”作业.
3、作业人员必须佩戴安全帽.
4、安排专人检查、巡视施工现场，防止意外事故发生，对发现地事故苗头，及时上报经理部，安全隐患要及时消除.
5、遵守国家环保法规，加强环保意识，对环境进行保护，不造成环境污染.
6、施工废水、废油以及生活污水，不得直接排放于溪流等其他水域中，也不得排泄于饮用水源附近地土地上，以防止污染水质和土地.

交
底
内
容

交底负责人

日 期

接受交底人员签名

备注
