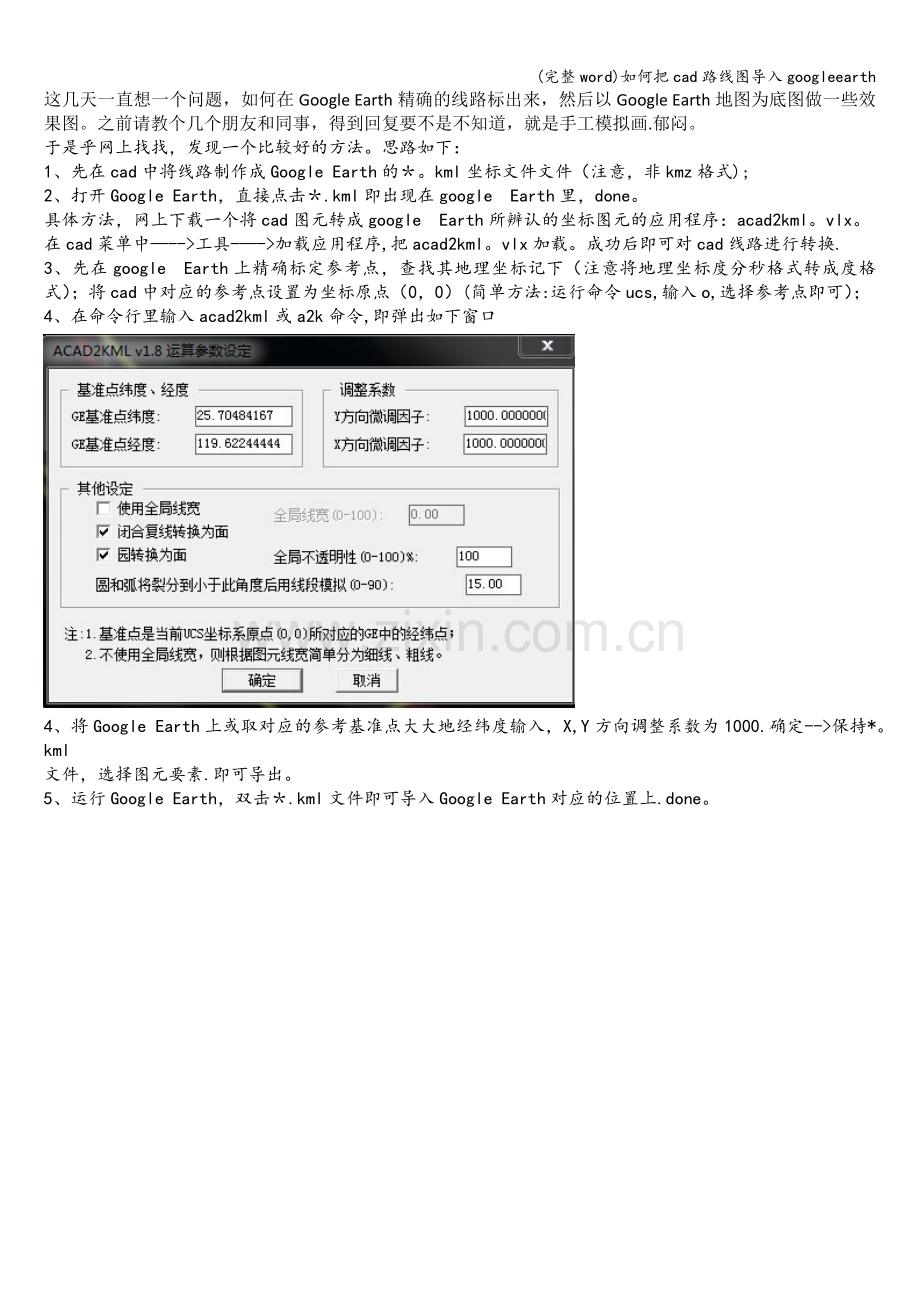

1、(完整word)如何把cad路线图导入googleearth这几天一直想一个问题,如何在Google Earth精确的线路标出来,然后以Google Earth地图为底图做一些效果图。之前请教个几个朋友和同事,得到回复要不是不知道,就是手工模拟画.郁闷。于是乎网上找找,发现一个比较好的方法。思路如下:1、先在cad中将线路制作成Google Earth的。kml坐标文件文件(注意,非kmz格式);2、打开Google Earth,直接点击.kml即出现在googleEarth里,done。具体方法,网上下载一个将cad图元转成googleEarth所辨认的坐标图元的应用程序:acad2kml。
2、vlx。在cad菜单中-工具-加载应用程序,把acad2kml。vlx加载。成功后即可对cad线路进行转换.3、先在googleEarth上精确标定参考点,查找其地理坐标记下(注意将地理坐标度分秒格式转成度格式);将cad中对应的参考点设置为坐标原点(0,0)(简单方法:运行命令ucs,输入o,选择参考点即可);4、在命令行里输入acad2kml或a2k命令,即弹出如下窗口4、将Google Earth上或取对应的参考基准点大大地经纬度输入,X,Y方向调整系数为1000.确定-保持*。kml文件,选择图元要素.即可导出。5、运行Google Earth,双击.kml文件即可导入Google Earth对应的位置上.done。
