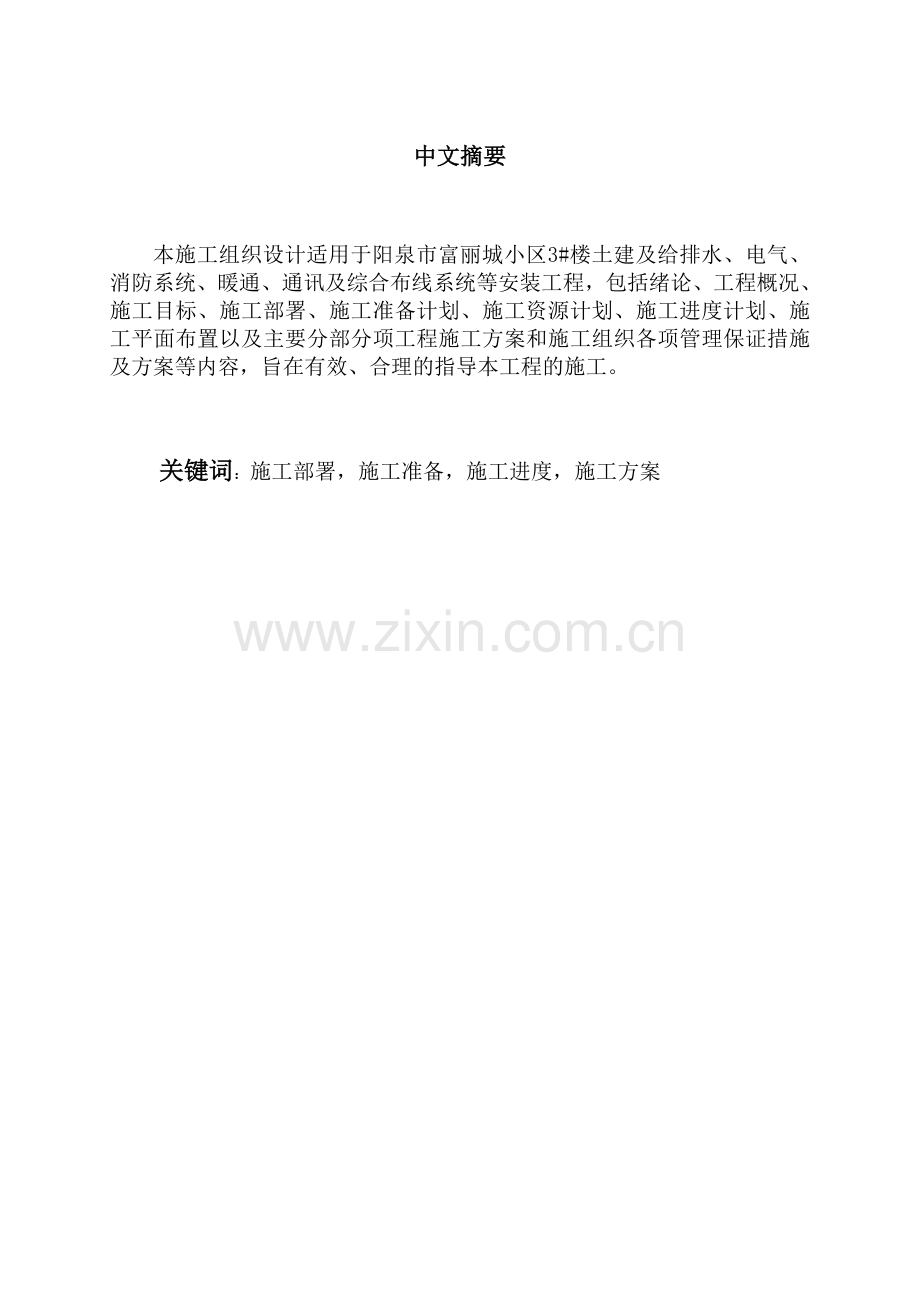

1、毕业设计设计题目名称:阳泉富丽城3#楼施工组织设计学 生 姓 名: XXX专业名称:建筑工程技术班 级:XXX学 制:XX学 号:XXX学历层次:XX指导教师:XXXXX评 阅 人:论文(设计)提交日期: 2013 年6月13日论文(设计)答辩日期: 2013年6月18日中文摘要本施工组织设计适用于阳泉市富丽城小区3#楼土建及给排水、电气、消防系统、暖通、通讯及综合布线系统等安装工程,包括绪论、工程概况、施工目标、施工部署、施工准备计划、施工资源计划、施工进度计划、施工平面布置以及主要分部分项工程施工方案和施工组织各项管理保证措施及方案等内容,旨在有效、合理的指导本工程的施工。关键词:施工部署

2、,施工准备,施工进度,施工方案 毕业设计成绩评定书 专业、班级 XXX 姓名 XXX 日期 2013年6月14日 1、设计题目 阳泉富丽城3#楼施工组织设计 2、设计指导教师(签名) 3、设计评阅人(签名) 评阅日期 4、评定意见及成绩 2013年6月 日目录1绪论11.1 编制依据11.2 现场必要条件11.3 编制的范围12 工程概况22.1 工程性质和作用22.2 建筑和结构特征22.3 环境特征32.4 安装工程概况32.4.1 给排水工程32.4.2 采暖系统32.4.3 通风及防排烟系统42.4.4 电气工程43 施工目标53.1 质量目标53.2 工期目标53.3 安全施工目标5

3、3.4 文明施工目标54 施工部署64.1 施工组织机构64.2 施工顺序及施工流向安排64.2.1 施工顺序64.2.2 施工流水段的划分74.3 主要施工工艺74.3.1 基础工程施工74.3.2 主体结构施工阶段84.3.3 主体封顶、砌筑、装饰、安装大量插入阶段84.3.4 综合调试、竣工收尾阶段84.4 主要施工方法84.4.1 钢筋工程84.4.2 模板工程94.4.3 脚手架工程94.4.4 混凝土工程94.4.5 防水工程95 施工准备计划105.1 施工组织准备105.2 施工技术准备105.2.1 审学图纸,掌握工程的设计意图及工程特点105.2.2 编制施工组织设计105

4、.2.3 提出各种材料、机械、临建、水电需用量计划105.2.4 技术交底制度105.3 施工现场准备105.4 施工队伍准备115.5 施工物资准备116 施工资源计划126.1 劳动力使用计划126.1.1 建立工地领导机构126.1.2 建立精干的工作班组126.1.3 集结施工力量,组织劳动班组进场126.1.4 做好职工入场教育等工作126.2 施工机械设备计划126.3 施工测量及试验器具计划136.4 安全防护用品计划13表3安全防护用品计划表137 施工进度计划147.1 进度目标147.2 施工进度计划147.2.1 进度计划编制说明147.2.2 施工进度计划147.3 进

5、度保证措施147.3.1 地下室施工的进度保证措施147.3.2 上部主体结构施工的进度保证措施157.3.3 粉刷装饰及安装阶段的进度计划保证措施158 施工平面布置178.1 布置原则178.2 施工现场的设计178.2.1 施工现场入口及围墙178.2.2 现场道路及排水178.2.3 现场机械、设备的布置178.2.4 现场材料加工、堆放场地178.3 施工现场消防器材及设施的布置情况188.4 施工临电、临水布置188.5 施工现场平面布置图189 主要分部分项工程施工方案199.1 测量工程与沉降观测199.1.1 人员及仪器配置199.1.2 工程控制点的设置199.1.3 轴线

6、点的竖向传递199.1.4 标高的传递209.1.5 沉降观测209.2 土方、基坑支护及排水219.3 地下室防水工程229.3.1 地下室底板防水施工229.3.2 地下室外墙防水施工249.4 钢筋工程249.4.1 钢筋原材料要求249.4.2 钢筋制作加工259.4.3 钢筋连接259.4.4 钢筋的绑扎279.5 模板工程289.5.1 模板工程施工目标289.5.2 模板体系选型及部署289.5.3 分项模板设计方案299.5.4 模板的拆除309.6 混凝土工程309.6.1 准备工作309.6.2基础混凝土浇筑319.6.3梁、板混凝土浇筑319.6.4柱墙混凝土浇筑319.

7、6.5混凝土浇筑的注意事项319.7 脚手架工程329.7.1 脚手架方案选择329.7.2 结构阶段施工说明329.7.3 落地式脚手架架设329.7.4 悬挑式脚手架搭设339.7.5 脚手架的拆除359.8 砌筑工程369.9 屋面工程389.10 装饰工程399.10.1 内墙面抹灰工程399.10.2 内墙釉面砖419.10.3 楼地面工程429.10.4 顶棚涂料459.10.5 外墙装饰469.10.6 门窗工程489.11 安装工程489.11.1 给排水工程489.11.2 电气、智能工程519.11.3 采暖及通风工程施工方案5610 施工组织各项管理保证措施及方案5810

8、.1 质量管理及保证措施5810.1.1 质量目标5810.1.2 项目质量保证体系的组成及其分工5810.1.3 工程质量管理措施6010.1.4 工程质量的过程控制和质量通病的防治措施6110.2 成品保护措施6710.2.1 现场成品保护管理及分工6710.2.2 结构施工期间的成品保护6810.2.3 装修期间的成品保护6910.3 安全管理及保证措施6910.3.1 安全管理方针6910.3.2 安全组织机构7010.3.3 项目部职能部门安全职责7010.3.4 安全管理措施7010.3.5 安全施工技术措施7010.3.6 安全检查制度7210.3.7 安全用电技术措施7310.

9、3.8 施工现场消防保证措施7310.4 文明施工措施7410.4.1 文明施工方案7410.5 环境保护方案7510.5.1 工程概况及环境评审7510.5.2 目的7510.5.3 引用文件7510.5.4 环境管理体系7510.6 季节性施工保证措施8410.6.1 冬期施工保证措施8410.6.2 雨期施工保证措施8410.6.3 炎热天气施工措施8510.6.4 农忙季节施工措施8510.7 降低成本措施8510.7.1 编制项目目标成本预算8510.7.2 控制工程项目管理成本的具体措施86参考文献87致 谢89附录91江苏建筑职业技术学院毕业设计说明书1绪论1.1 编制依据1、本

10、工程的招标文件;2、本工程建筑、结构、强弱电、给排水、暖通、消防安装等设计图纸;3、国家现行的施工规范、操作规程和验收标准;4、国家现行的有关机具设备和材料的施工要求及标准;5、有关现行安全生产、文明施工的规定;以及阳泉市相关文件规定;1.2 现场必要条件1、施工场地拆迁及平整场地已搞好。2、施工用电已经接通。3、施工用水已接入现场。1.3 编制的范围土建及给排水、电气、消防系统、暖通、通讯及综合布线系统等安装工程。2 工程概况2.1 工程性质和作用阳泉市富丽城小区3#楼位于山西省阳泉市南大街,建设单位为阳泉市益昌房地产开发有限公司,勘探单位为阳泉新宁岩土工程有限公司,设计单位为阳泉市建筑设计

11、研究院,监理单位为北京中建建设顾问有限公司。本工程地下1层,地上6层,地下一层为储藏室,地上6层为住宅楼。2.2 建筑和结构特征本工程建筑物平面形状呈一型,东西向从1轴至36轴长52.6m,南北向从A轴至G轴长14.9m,总建筑面积约4702.44m2。本工程为钢筋混凝土框架剪力墙结构,建筑物总高度为31.1米,地下负一层高3.9m,首层高3.90m,地上6层每层高3.9m,塔楼高度为3.8m。工程设计标高0.000m相当于绝对高程649.05m,本工程为多层二类建筑,耐火等级一级,建筑结构安全等级为二级,建筑抗震设防类别为丙类,抗震设防烈度为7度,设计地震分组为第一组,设计基本地震加速度为0

12、.10g,剪力墙抗震等级为三级,三层及三层以下为剪力墙底部加强区。本工程基础形式为钢筋混凝土筏板基础,基础底板标高为-4.5m,地梁底标高-5.5m,局部底板及地梁有加深。工程屋面防水等级为二级,地下室防水等级为二级,侧墙、底板除结构采用抗渗S6自防水混凝土外,另加2道3mm厚高聚物改性沥青防水卷材,卫生间为3m厚聚氨脂涂膜防水,屋面采用2道3mm厚高聚物改性沥青防水卷材。混凝土标号除基础垫层为C15外,其余现浇构件均采用C30混凝土,基础底板、地下室外墙、集水坑的抗渗等级为S6。填充墙:地下室部分墙体采用MU10烧结普通砖,M5水泥砂浆砌筑,部分墙体采用8cm厚轻质隔墙板,轻质隔墙板容重要求

13、不大于4.0KN/m3,管道井采用MU10烧结普通砖,M5水泥砂浆砌筑;地上部分管道井采用MU10烧结普通砖,M5混合砂浆砌筑,其余墙体采用MU5加气混凝土砌块,M5混凝土合砂浆砌筑,加气混凝土砌块干容重要求不大于7.5KN/m3。装修部分:本工程屋面有上人屋面和不上人屋面,上人屋面为10厚地砖铺平,不上人屋面为涂料保护;地下室所有房间、楼梯间、电梯机房均为水泥砂浆楼面,商店、客厅、卧室、阳台、前室、走廊、衣帽间均为陶瓷地砖低温辐射采暖楼面,卫生间为陶瓷地砖低温辐射采暖防水楼面,门厅、合用前室为陶瓷地砖楼面;顶棚为涂料顶棚;内墙卫生间为水泥砂浆墙面,其余为混凝土砂浆墙面;外墙三层以上为RFT外

14、保温墙面,一二层为RFT外保温干挂石材墙面;门有钢板门、夹板木门、塑钢玻璃门、防火门,外窗采用单框双玻塑钢窗,住宅每层高度1100以下外窗设安全玻璃,厚度不小于10厚。建筑节能:不上人屋面采用45模塑聚苯板,上人屋面采用40模塑料聚苯板,外墙做25厚RFT复合(相变)节能保温材料,不采暖楼梯间隔墙采用15厚RFT复合(相变)节能保温材料,地下室顶板采用75厚岩棉保温,接触室外空气的楼梯采用60厚挤塑聚苯板,接触室外空气的栏板采用30厚挤塑聚苯板,凸窗上、下混凝土板采用15厚RFT复合(相变)节能保温材料,采暖与非采暖房间隔墙采用15厚RFT复合(相变)节能保温材料;所有外窗采用塑钢单框双玻璃,

15、不采暖楼梯间的户门采用双层钢板夹15厚挤塑聚苯板。2.3 环境特征现场位于阳泉市南大街原化工厂地块,现场平面呈一形,目前即将完成人工成孔桩基,已基本具备施工条件。本工程为地下室两层,地下水位较低,土方开挖由业主另行委托其他单位完成,机械挖土过程中,由我公司安排专人配合机械挖土及边坡修整,由于工程在土方开挖时,没有施工图纸,开挖尺寸、图样及标高均由设计院及甲方口头确定,造成土方开挖后的标高、形状与现出图纸有出入。原根据业主通知,本工程基坑开挖深度为-9.7m。现根据业主提供的正式基础施工图纸,是下返梁,筏板底标高应为-8.3m,梁的底标高为-9.5m,垫层厚度为0.1m,防水保护层厚度为0.05

16、m,所以梁垫层底标高为-9.65m。这说明土方多开挖了,还要进行回填。2.4 安装工程概况2.4.1 给排水工程本工程生活用水采用分区供水方式,供水范围为16层,由市政自来水直接供水。本工程生活冷水支管采用PPR管,立管采用钢塑复合管,给水管阀门DN50采用铜质截止阀,DN50采用闸阀。给水管除地下一层明设外,其余均暗装在吊顶、管井、墙槽内,管道安装完毕后做给水管道试压,低区给水管道的工作压力为0.37MPa,高区给水管道的工作压力为0.65MPa。本工程生活排水采用污废水合流制、雨水和污水采用分流制。三层以上污水重力自留排至室外,一二层排水单独排出,污水均排至室外化粪池,经化粪池处理后排至室

17、外排水管网,雨水排水采用有组织排水。生活污水管采用建筑排水塑料管,压力排水管采用内外壁热镀锌焊接钢管,沟槽连接。阳台雨水管采用建筑排水塑料管。排水管除地下一层明设外,其余均暗装在吊顶、管井、墙槽内,管道安装完毕后做给水管道试压。消防系统由业主分包给专业单位进行施工。2.4.2 采暖系统本工程采暖供回水由小区集中供热换热站提供,供暖系统住宅部分采暖分高低区两个系统,采暖系统定压及补水由小区集中供热换热站解决。采暖系统为共用立管的分户独立系统,户内采用低温热水地面辐射供暖系统,每层设置分集水器及若干分支环路,通过各环路手动调节阀控制室温。本工程除户内地板辐射采暖系统埋地管外,其它采暖管道(包括户内

18、系统入口段)均采用热镀锌钢管,螺纹连接,埋地管采用交联聚乙烯管。各室内采暖管的布置采用回折型且宜先靠外墙布置,卫生间采暖管不能完全满足设计热负荷时则需由电热负荷来补充。埋地加热管在隐蔽前要进行水压试验,试验压力1.2MPa,所有钢管与塑料管混合系统在安装完毕保温前要以系统顶点压力加0.2MPa作水压试验,同时在系统顶点的试验压力不小于0.4MPa。阀门、分集水器等组件在安装前要做强度和严密性试验,阀门的强度试验压力为1.2MPa,严密性试验压力为0.9MPa。2.4.3 通风及防排烟系统本工程卫生间设置子母风道排气竖井,厨房采用有防回流构造的土建排烟竖风道。地下室走道的排风排烟系统合用,储藏室

19、的门上设百叶与走道相通,防烟楼梯间前室均设加压送风系统,每层前室设一电动常闭加压送风口,有外窗的防烟楼梯间均采用自然排烟,两层地下室均设排风兼排烟及送补风系统,地下室楼梯间及前室设加压送风系统。本工程所有风管与保温材料均采用不燃型,风管均采用镀锌钢板制作,矩型风管边长大于或等于630mm和保温风管边长大于或等于800mm,且其管段长度大于1200mm时,均采取加固措施。风管采用吊架和型钢支架,通风传动装置的外露部位以及直通大气的进出口,必须装设防护罩(网)或采取其它安全措施。2.4.4 电气工程本工程每单元从小区就近变电所引来三路220/380V电源,分别供给本单元的动力负荷及两路照明负荷用电

20、,常备用电源分别取自室外不同的两台变压器出线,低压补偿在小区变配电室集中补偿,照明负荷电源同时作为动力负荷的备用电源使用,进线电缆从建筑物南侧(小区内)引入,直接进入地下一层配电室的动力柜及照明柜。商场单独引一路进线。消防负荷配电干线采用NHYJV-1KV型耐火电缆,其它负荷干线采用ZRYJV-1KV电缆,所有干线均穿封闭金属线槽沿顶敷设至竖井。除消防电缆外其余负荷分支线采用BV-750V塑料绝缘铜芯导线穿SC管敷设,住宅部分正常照明穿管采用重型PVC。照明配电干线及支线均采用铜芯绝缘电线或电缆。3 施工目标3.1 质量目标严格按照建筑安装工程施工质量验收统一标准(GB50300-2001)及

21、国家、省、市现行的规范、标准、规程等进行施工操作及质量验收,质量目标:严格按照施工合同中的质量要求,一次性验收达到国家的合格标准,力争获得阳泉市优良样板工程。3.2 工期目标我项目部根据工程的实际情况,确定最佳施工程序,对施工专项方案按施工阶段和部位进行深化、细化,工序穿插合理,作好现场协调工作。我项目部计划2013年07月08日开工,2014 年05月1日竣工,总工期为300天,为此我们将制定切实可行的保证措施,以工期目标为基础合理组织劳动力、机械、材料、资金等进行施工。3.3 安全施工目标严格遵守国家、部、山西省和地方安全生产有关规定,加强安全管理与教育,严格执行国家、省、市有关防火安全规

22、定,杜绝重大伤亡和火灾事故,将重伤频率控制在1以下,职业病发生率控制在1以内,施工现场安全达标合格率100%。由公司专门成立安全监察小组,制定安全计划,按施工阶段、施工进度制定不同情况下的安全管理措施和管理制度,严格按施工规范和操作规程施工,创造良好的施工环境,确保施工安全。3.4 文明施工目标贯彻战略要求,强化现场文明施工管理,创 “阳泉市建筑施工文明工地”,力争取得“山西省建筑施工文明工地”。4 施工部署4.1 施工组织机构本工程实行项目法施工,现场成立项目经理部,实行项目经理负责制的管理体制,项目经理部设项目经理一名,全面管理整个现场的各项运作,协调各工种工作之间的关系,定期召开各工种负

23、责人会议,针对施工中可能出现及存在的问题提出修改意见,并及时向公司主管部门汇报该项目的运作情况。项目执行经理一名,项目总工一名,生产经理一名,施工员二名,钢筋放样员一名,质检员一名,资料员一名,安全员一名,材料员一名,预算员一名,成本核算一名,收料员一名,保管员一名,取样员一名。现场专项工长。现场设有项目经理办公室,现场经理室,生产部,质量安全部,水电安装部,资料预算部,财务部,后勤管理部,详见图1(组织机构网络图): 图1 组织机构网络图4.2 施工顺序及施工流向安排4.2.1 施工顺序总体原则是先地下后地上,先主体后配套,先结构后装修,二次结构在主体结构施工到十五层时适时插入。主体结构由下

24、而上分层依次施工,分流水段实施,并注意季节对各分项工程施工的影响,尤其要重视高空作业与地面作业顺序的安排。4.2.2 施工流水段的划分1 划分原则施工段的划分主要考虑以下原则:1、便于施工组织的原则2、工程量尽量平衡的原则3、实量与设计吻合的原则2 施工段的划分根据工程特点,将主体结构划分为两个施工段,即119轴;19-36轴,见图2。组织流水施工。通过分段施工来提高人力,物力,机械设备的利用率,在保证工程质量、安全的前提下,争取以最快的速度完成工程任务。施工时,模板、钢筋混凝土三大工种依次插入施工,形成有条不紊的分段流水施工节拍,整个结构施工面将保持连续施工状态。楼梯施工缝的留设方法必须满足

25、施工规范的要求。图2 施工段平面图4.3 主要施工工艺4.3.1 基础工程施工1、底板施工阶段垫层混凝土浇筑基础砖胎模砌筑抹灰水泥砂浆找平防水层施工防水保护层施工基础梁绑扎基础底板及地下室柱墙插筋绑扎筏板混凝土浇筑混凝土养护 2、地下室结构施工阶段测量放线搭设脚手架绑扎墙柱钢筋放垫块支墙柱模板搭满堂脚手架支梁底模板绑扎梁钢筋支梁侧模板、顶板模板绑扎顶板钢筋放垫块清理梁板内杂物浇筑混凝土搓毛(或收光)混凝土养护4.3.2 主体结构施工阶段本工程主体结构施工程序同地下室结构施工程序。在施工过程中要注意模板的拼装质量,门窗、楼梯及墙体阴阳角等细部处理。在该阶段要搞好土建与其他专业间的协调,搞好安装预

26、埋、预留,严禁事后剔凿打洞。4.3.3 主体封顶、砌筑、装饰、安装大量插入阶段该阶段我们将大力加强各专业协调管理力度,使装饰、安装相互创造工作面,优质、高效、低耗地完成施工任务;尽早拆除施工电梯,有利于外墙装饰工程尽早封头,以便后续工程的插入。4.3.4 综合调试、竣工收尾阶段本阶段我们将组织安排各分包单位、专业班组加紧整个工程的配套收尾,清洁卫生和成品保护,搞好安装及设备调试,引好室外管线,加紧各项交工技术资料的整理,确保工程一次验收成功。4.4 主要施工方法4.4.1 钢筋工程结构工程的钢筋全部在现场加工,筏板及梁内受力钢筋采用闪光对焊和单面搭接焊,暗柱、边缘构件均采用电渣压力焊焊接接头,

27、小直径钢筋采用绑扎接头连接,剪力墙水平和竖向分布筋采用搭接接头方式。4.4.2 模板工程基础底板、基础梁:砖胎模抹灰;地下室外墙:18厚聚酯覆膜胶合板50100木枋+483.5钢架管防水型对拉螺栓;地下室内墙及0.000以上墙体:18厚聚酯覆膜胶合板50100木枋+483.5钢架管普通对拉螺栓;梁:18厚聚酯覆膜胶合板50100木方100100木方+满堂脚手架;板:10mm厚高强竹胶板;4.4.3 脚手架工程1、外脚手架使用分为结构、外墙抹灰保温、外墙涂料三个阶段:结构施工阶段,地下1层及地上2层和机房为落地双排脚手架;3层到大屋面顶采用型钢悬挑双排脚手架。外墙抹灰保温阶段,采用吊篮脚手架。外

28、墙涂料施工阶段,采用吊篮脚手架。2、主体结构施工内脚手架采用满堂脚手架。3、砌筑、装修阶段内脚手架采用凳式里脚手架。4.4.4 混凝土工程结构混凝土全部采用预拌混凝土,基础施工时设置一台混凝土汽车输送泵泵送混凝土,主体施工采用一台HC-57混凝土输送电泵泵送混凝土,柱墙梁板同时进行浇筑,楼板混凝土采用随打随抹施工工艺,保证混凝土表面平整度误差在5mm以内。构造柱及装修用混凝土均采用现场自搅拌混凝土。4.4.5 防水工程地下室外墙和屋面、卫生间、有防水要求的房间的防水施工选择有资质的防水队伍进行施工,我方24小时对其施工质量进行监控,尤其是屋面和卫生间的防水必须作淋水、蓄水试验,时间不得小于24

29、小时。5 施工准备计划5.1 施工组织准备项目部由项目经理、项目总工、生产经理、施工员、质检员、安全员、资料员等组成,负责工程项目的全面管理工作。项目部按照“建设项目管理规范”的要求,对项目实施“1441”(一规划、四控制、四管理、一协调)的管理职能,即项目管理规划,项目部对施工现场安全、进度、质量、文明施工、成本控制、合同、信息及生产要素管理等进行管理,并做好项目各项组织协调。5.2 施工技术准备本工程或各分部、分项工程开工前,项目部将作好以下几方面的技术准备工作:5.2.1 审学图纸,掌握工程的设计意图及工程特点施工前项目部总工组织各专业的人员认真审学图纸,参加设计交底,提出审图意见并协商

30、解决措施。在正式施工前应确保完成各专业的图纸会审,明确各分项工程的设计要求,确保安装专业的预留预埋无遗漏。各专业的图纸会审应在各自图纸齐备后,即进行会审,及时形成图纸会审记录并分发各施工班组。5.2.2 编制施工组织设计严格按照施工程序组织施工,对主要分项工程提前编写各分部分项工程的施工方案,并报业主、监理审批。对监理提出的意见、建议进行讨论论证。争取将各种问题解决在施工之前。5.2.3 提出各种材料、机械、临建、水电需用量计划由项目部预算科结合分包单位、专业班组提出工程的各种材料、机械、临建、水电需用量计划,并报监理、业主审批。5.2.4 技术交底制度各分项工程开工前,按照审批通过的施工方案

31、,结合现场实际进行各级技术交底,对工期、工程量、劳动力组合、操作方法、质量标准、关键要害部位的质量保证措施、施工安全事项及措施进行详细交底。5.3 施工现场准备施工前,项目部在业主的支持配合下,积极协调各方面的关系作好现场的准备工作,主要包括:平整场地,修通道路,将水源、电源接至现场,解决现场的四通一平;建立工程的测量放线控制网,并进行定位放线;根据施工现场平面布置图搭建加工棚等临建,安排材料、设备、周转材料的堆放,职工宿舍及办公区延用原1#、2#楼宿舍和办公区;地下室施工期间边坡观测及应急措施准备工作。5.4 施工队伍准备工程及各专业分项工程开工前,项目部应会同公司有关部门进行劳务分包及各专

32、业分包队伍的考查工作。通过审查专业资质,从质量、技术、劳力等方面进行综合考核,确定分包单位,并签订合同。项目部应按照施工进度计划的要求,分阶段落实分包单位各工种劳力的情况,并安排其及时进入现场。对业主直接分包的专业施工单位,应提前向监理、业主提出队伍进场时间。5.5 施工物资准备施工物资准备主要包括:施工材料、半成品、设备、周转材料、施工机具、检测计量设备的计划、采购、租赁、进场及质量检验工作。凡合同范围内的材料、半成品、设备,首先由项目部计算出材料用量,并根据需求计划及时安排模板、脚手架、木材、塔吊、混凝土泵车等周转材料和机具的租赁、采购、进场。6 施工资源计划6.1 劳动力使用计划6.1.

33、1 建立工地领导机构根据本工程规模,结构特点和复杂程度,确定工地领导机构的人选和名额,遵循合理分工与密切协作,因事设职与因职选人的原则,建立有施工经验、有开拓精神和工作效益高的工地领导机构。6.1.2 建立精干的工作班组1 根据本工程特点和采用的施工组织方式,确定合理的劳动组织,建立相应的工作班组。2 根据本工程特点及主体施工要求配备施工班组。6.1.3 集结施工力量,组织劳动班组进场1 根据工程进度确定劳动力需要量计划,组织工人进场。2 有班组配备人员应满足工程施工进度与质量需要。3 所因特殊情况,做好从其它工程项目部抽调人员的准备。4 节假日放假期间,劳动力要进行合理安排,避免影响工程进度

34、和质量。6.1.4 做好职工入场教育等工作为落实施工计划和技术责任制,项目部按管理系统逐级进行交底,交底内容包括:工程施工计划和月、旬作业计划,各分项工程的施工工艺标准及安全、技术措施,降低成本措施和质量保证措施,质量标准和验收规范要求,以及设计变更和技术核定事项等,都应详细交底,必要时进行现场示范,同时健全各项规章制度,加强遵纪守法教育。6.2 施工机械设备计划表1 施工机械主要设备表序项设备名称规格型号功率(KW)单位数量备注每台小计1混凝土输送泵HC-579090台12塔式起重机QTZ-6340.240.2台13施工电梯双笼3030台14对焊机110110台15弯曲机33台16切断机2.

35、22.2台17砂浆搅拌机200L33台18混凝土搅拌机JG3505.55.5台19圆盘锯2.24.4台110电刨MB506B2.22.2台111电焊机交流22110台5另备1台6.3 施工测量及试验器具计划表2 主要测量及试验器具计划表序号器具名称型号规格数量单位检定周期(月)1自动安平水准仪S32台122激光经纬仪J22台123钢卷尺50m3把124钢盒尺5m20把125塞尺JZC-12把126质量检测尺JZC-22把127混凝土坍落度筒2个128混凝土试模20组6.4 安全防护用品计划表3安全防护用品计划表序号名称规格单位数量备注1安全帽塑料顶680国标2安全带尼龙付100国标3安全网尼龙

36、平方米15000密目式安全网4安全网尼龙平方米600大眼安全网5焊工手套双1006焊工面罩个407混凝土工水鞋双1008安全标志个759泡沫灭火器个2010干粉灭火器个2011低压灯泡个4007 施工进度计划7.1 进度目标严格按照合同规定和施工图纸、现行施工规范、国家标准组织施工,确保在300天的工期内完成合同范围内全部工程内容。为确保300日历天内完成全部施工工程,特制定各分部分项工程施工进度计划节点如下:第一进度控制点:2013年09月15日完成筏板基础施工。第二进度控制点:2013年11月10日完成地下室结构至0.000第三进度控制点:2014年1月20日完成6层主体结构,并进行验收。

37、第四进度控制点:2014年5月1日施工完毕,进行验收。7.2 施工进度计划7.2.1 进度计划编制说明1土建工程施工各阶段施工进度计划主要表现了每一层之间、层与层之间施工中各流水段、施工层、施工工序的持续时间和流水搭接的详细关系,以明确每层完成时间的依据。本工期计划力求做到合理可行,各工序搭接科学,时间安排紧凑并适度留有余地,如混凝土工序工作时间,除考虑必要的浇筑时间外,同时适当地考虑了堵车、混凝土凝固、拆模养护、放线以及冬期施工等综因合素,力求既表达清楚,又简捷明了,不过分复杂。2设备安装工程进度计划中安装工程应根据土建施工进度的穿插施工。所有暗配于结构内的管路,预留、预埋工作随主体施工进行

38、配合。7.2.2 施工进度计划施工进度计划详见图3(附录)。7.3 进度保证措施7.3.1 地下室施工的进度保证措施地下室结构的施工难度较大,工种较多,因此要确保工期进度难度也较大。我们将分阶段对地下室、结构、粉刷安装等工程进行严格的工期控制,从施工准备、施工组织管理、技术方案、劳力调配、设备投入配置、材料供应、资金准备及到位等方面采取全面的保证进度措施,确保地下室结构工程按业主要求的工期完成,为此,必须要做好以下几点:1、组织技术人员对地下室施工的技术难点、施工重点进行技术攻关,特别是在水平支撑,及塔吊安装方面。制订出详细可行的地下室施工方案,对地下室施工中的各种可能情况作出充分准备,有充足

39、的应对、应急措施,如:基坑位移监测、地下降排水施工措施、底板及地梁结构施工措施、地下室防水的施工措施等,并在施工过程中严格执行,确保工程按计划顺利实施,以达到阶段工期要求。2、根据工程特点,经科学分析,制订周密的地下室施工进度计划,这些计划在实施中应严格执行到位,对实施过程中拖后的项目,应想方设法在保证质量的前提下予以补回,从而确保总工期的实现。3、在工程施工中,通过投入充足的人力,进行人工运输的办法对地梁的砖胎模砌体和梁与梁间的土方回填,加快工期的进度。4、在施工前准备阶段,根据工程需要,制定详细的材料供应及进场计划。随施工工作的展开而及时组织各种材料进场。为此,驻现场的材料管理工程师负责与

40、各材料供应方建立可靠便捷的沟通渠道,及时掌握供方的材料生产、质量、供应情况,对材料的供应进行动态的管理,确保材料的供应充分满足工程施工需要。5、地下室模板、钢筋、混凝土、防水工程等各分项工程的施工,由我公司抽调骨干专业工种的熟练工人进行加工、安装,分区段全面铺开施工。7.3.2 上部主体结构施工的进度保证措施地下室结构施工完成后,即投入上部主体结构的施工,我们将从施工准备、施工组织管理、技术方案、劳力调配、设备投入配置、材料供应、资金准备及到位等方面采取全面的保证进度措施,确保主体结构按工期要求按时封顶。为此,必须要做好以下几点:1、做好施工前准备工作。具体措施详见本施工组织设计之施工部署章节

41、内容。2、加强组织管理,由公司统一组建一个指挥得力、效率高、应变力强、具有高素质的项目班子,抽调具有高素质、有施工经验、战斗力强的施工队伍,配备充足的劳力及机械设备。3、抓总体控制,应用统筹原理编制总体施工网络计划,分析各工序在计划中的关系,优化网络计划,正确确定关键路线;以此为前提,合理组织人、机、料的施工投入。并在实施过程中不断完善和分解、编制详细的季、月、旬生产计划。实行信息监控,及时调整部署,采取相应措施,确保每一阶段的计划如期实施。4、在工程施工中,通过投入充足人力、先进的施工设备,来达到提高施工效率,加快工期进度的目的。投入的垂直运输设备有:塔式起重机、施工电梯、混凝土泵。在上部结

42、构工程施工中,派专职机械设备工程师负责设备的检修维护,确保设备运转良好,对于重要及易损设备,需在现场配备足够的维修配件,达到及时更换,避免因设备损坏而产生工程延滞。7.3.3 粉刷装饰及安装阶段的进度计划保证措施1、根据工程特点,经科学分析,制订周密的装饰、安装工程施工进度计划,这些计划在实施中应严格执行到位,对实施过程中拖后的项目,应想方设法在保证质量的前提下予以补回,从而确保总工期的实现。2、抓总体控制,分析装饰及安装各工序在计划中的关系,优化网络计划,正确确定关键路线;以此为前提,合理组织人、机、料的施工投入。并在实施过程中不断完善和分解、编制详细的季、月、旬生产计划。实行信息监控,及时

43、调整部署,采取相应措施,确保每一阶段的计划如期实施。3、根据工程需要,提前制定详细的装饰及安装材料供应及进场计划。随施工工作的展开而及时组织各种材料进场。为此,驻现场的材料管理工程师负责与各材料供应方建立可靠便捷的沟通渠道,及时掌握供方的材料生产、质量、供应情况,对材料的供应进行动态的管理,确保材料的供应充分满足工程施工需要。4、为保证材料的质量,避免因材料质量不合格的问题而影响工程进度。现场由质量组和材料组共同对所有进场的装饰及安装材料进行严格的检验制度,按照有关施工规范和本公司关于材料管理的制度要求和程序,对材料进行全面的抽检,不合格的材料坚决不得使用,并与厂家联系解决。5、做好装饰工程的放线工作,用以指导工人施工,提高工效。8 施工平面布置8.1 布置原则平面布置应在满足施工工艺流程要求的前提下尽量紧凑,尽量缩短运输路线及各种管线的距离和长度;应根据施工的不同阶段绘制相应的施工总平面图;施工总平面布置还应充分考虑安全及环保
