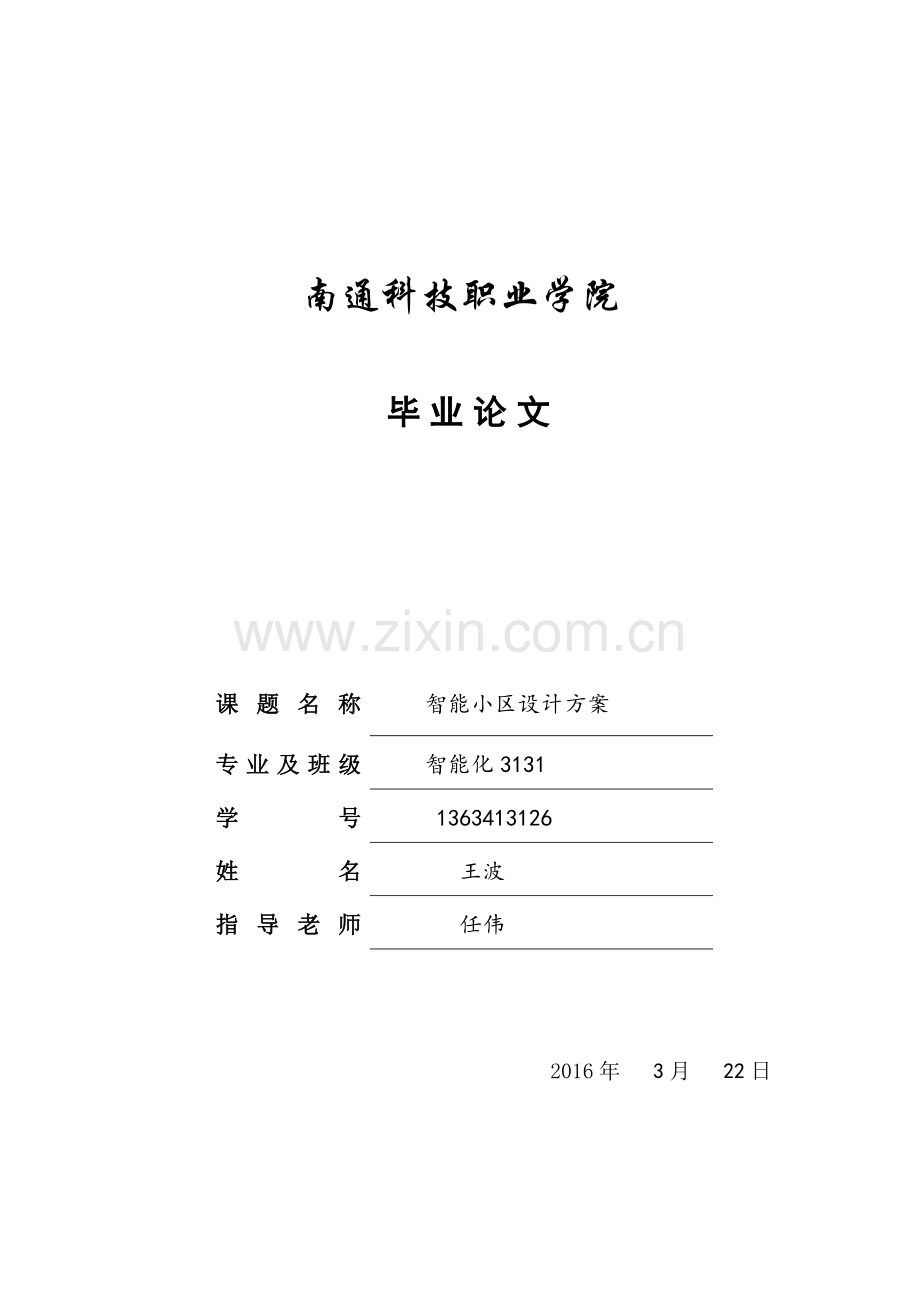

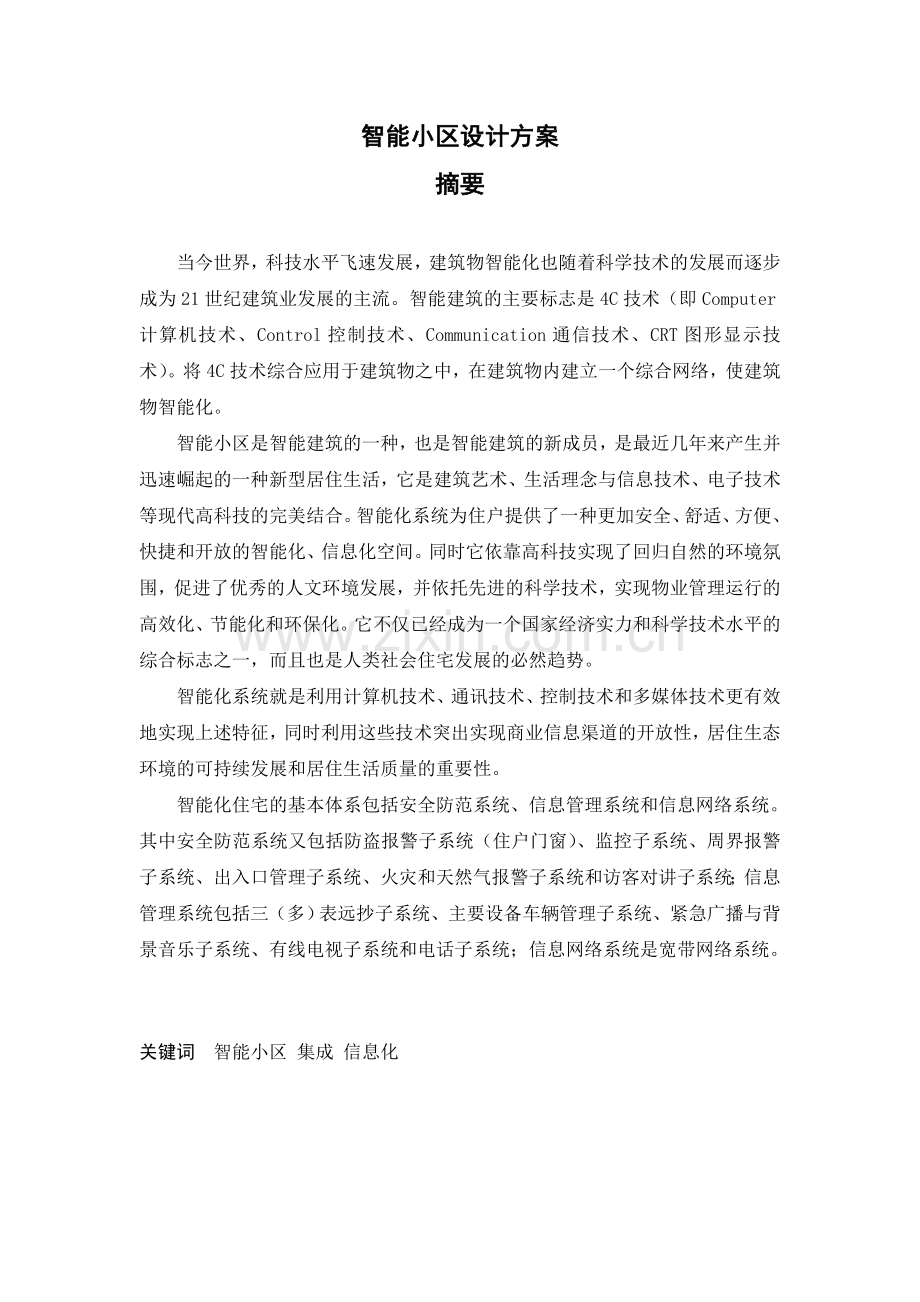

南通科技职业学院 毕业论文课题名称智能小区设计方案专业及班级智能化3131学号1363413126姓名王波指导老师任伟2016年 3月 22日智能小区设计方案摘要当今世界，科技水平飞速发展，建筑物智能化也随着科学技术的发展而逐步成为21世纪建筑业发展的主流。智能建筑的主要标志是4C技术（即Computer计算机技术、Control控制技术、Communication通信技术、CRT图形显示技术）。将4C技术综合应用于建筑物之中，在建筑物内建立一个综合网络，使建筑物智能化。智能小区是智能建筑的一种，也是智能建筑的新成员，是最近几年来产生并迅速崛起的一种新型居住生活，它是建筑艺术、生活理念与信息技术、电子技术等现代高科技的完美结合。智能化系统为住户提供了一种更加安全、舒适、方便、快捷和开放的智能化、信息化空间。同时它依靠高科技实现了回归自然的环境氛围，促进了优秀的人文环境发展，并依托先进的科学技术，实现物业管理运行的高效化、节能化和环保化。它不仅已经成为一个国家经济实力和科学技术水平的综合标志之一，而且也是人类社会住宅发展的必然趋势。智能化系统就是利用计算机技术、通讯技术、控制技术和多媒体技术更有效地实现上述特征，同时利用这些技术突出实现商业信息渠道的开放性，居住生态环境的可持续发展和居住生活质量的重要性。智能化住宅的基本体系包括安全防范系统、信息管理系统和信息网络系统。其中安全防范系统又包括防盗报警子系统（住户门窗）、监控子系统、周界报警子系统、出入口管理子系统、火灾和天然气报警子系统和访客对讲子系统；信息管理系统包括三（多）表远抄子系统、主要设备车辆管理子系统、紧急广播与背景音乐子系统、有线电视子系统和电话子系统；信息网络系统是宽带网络系统。关键词 智能小区 集成 信息化Intelligent residential design AbstractIn todays world, the rapid development of science and technology, intelligent buildings along with the development of science and technology gradually become the mainstream of the development of the construction industry in twenty-first Century. The main symbol of intelligent building is 4C Technology (i.e. Computer technology, Control technology, Communication technology, CRT graphics display technology). The comprehensive application of 4C technology in the building, the establishment of a comprehensive network in the building, the building of intelligent.Intelligent community is a kind of intelligent building, it was also a new member of the intelligent building, is a new type of living in recent years and the rapid rise, it is a perfect combination of architectural art, life philosophy and information technology, electronic technology and modern technology. Provides a more safe, comfortable, convenient, fast and open space, intelligent information intelligent system for residents. At the same time it can rely on high-tech natural environment, promote good humanistic environment and development, relying on advanced science and technology, to achieve the efficient operation of property management, energy conservation and environmental protection. It not only has become one of the signs of comprehensive economic strength of a country and the level of science and technology, but also the inevitable trend of the development of human social housing.The intelligent system is the use of computer technology, communication technology, control technology and multimedia technology, more effectively achieve the above characteristics, and use of these technologies to realize the open outstanding business information channel, the sustainable development of living environment and living quality of life and the importance of.The basic system of intelligent residential security system, including information management system and information network system. The security system includes anti-theft alarm subsystem (household doors and windows), monitoring subsystem, perimeter alarm subsystem, entrance management subsystem, fire and gas alarm subsystem and visitor intercom system; information management system consists of three (or more) table copied from the subsystem, the main equipment of vehicle management system emergency broadcast, and background music system, cable TV and telephone subsystem; information network system is a broadband network system.Keywords Intelligent information integration目 录第 1 章 工程概况11.1概述11.1.1 系统简介11.1.2 安防系统工程设计原则11.1.3 本智能化系统工程设计特点1第2章 施工计划42.2.1施工准备期42.2.2施工第一阶段42.2.3施工第二阶段42.2.4施工第三阶段4第3章 施工技术方案63.1 施工准备63.2 视频监控系统73.3周界报警系统133.4停车场管理系统183.5楼宇对讲及户内报警系统203.6电子巡更系统233.7综合管网243.8机房建设系统26总结与展望28致 谢29参考文献30南通科技职业学院学生毕业论文 王波：智能小区设计方案 正文 第30页 共30页第 1 章 工程概况1.1概述1.1.1 系统简介智能化安防系统是以建筑为平台，兼备建筑安全防范、监控、报警功能，集结构、系统、服务管理及它们之间的最优化组合，向工作人员和客户提供一个安全、高效、舒适、便利的建筑环境。为提升“如皋长江金雅.中央城A区”的形象和提升安全技术防范能力，采用先进的安全防范系统，既符合安全防范对硬件设施的基本要求，又符合治安防控体系建设的基本要求，建成现代化、信息化、智能化的优质工程。1.1.2 安防系统工程设计原则1.适用性原则系统的适用性是整个系统具有针对性的功能体现，即充分考虑使用功能和管理模式上的需求，对系统进行具有针对性的设计，而不是一味追求高价设备的简单堆砌。2.先进性与成熟性原则系统的设计与产品的选型在技术上应具有一定的先进性，既要采用先进的概念、技术和方法，同时又要在保证基本架构不变的基础上，注意结构、设备、工具的相对成熟，不盲目追求目前尚不成熟的产品与技术，以充分保证整个系统的稳定性。3.可靠性原则系统的可靠性包括对系统设备及系统操作人员两方面。首先系统设计时所选用的设备应具有高可靠性，当系统局部发生故障时，能保证整个系统的正常运行，充分确保数据的准确性与完整性，并具备迅速恢复的功能。其次，系统的各级操作人员应进行授权，以保障系统核心数据的安全，避免由于人为的误操作而影响整个系统的正常运行。4.可扩展性原则系统的可扩展性，也就是整个系统应具有更新、扩充和升级的发展潜力。根据项目实际的建设情况，整个系统的设计应充分考虑今后技术的发展和实际使用的需要，所选用的技术与设备不但应能反映当今的先进水平，而且应能保证在未来几年内依然能够保持强大的生命力。5.标准化、开放性原则标准化、开放性是信息技术发展的必然趋势，为了满足系统所选用的技术和设备协同运行的能力，以及系统功能不断扩展的需求，系统设计中应选用标准化、并具备良好开放性的产品。6.主题性、融合性原则系统应突出整个小区所表现的艺术主题，并与其相协调。智能化系统目标是营造安全、高效、文明、舒适的居住环境，最终体现现代科技给人类生活带来的现实关爱。我们应将系统的方案与实际小区的环境相协调统一，并紧贴用户的实际需求。1.1.3 本智能化系统工程设计特点1、实用性智能化系统的设计与实施符合本工程实际需要和投资的合理性，不片面追求系统的先进性和超前性，以防止造成投资的浪费。从系统工程学的观点出发，各子系统的最优不一定导致整个系统的最优。必须根据建筑的类型，服务功能和服务对象的不同，全面进行功能需求和投资分析，制定出合理的投资方案才不至于造成投资的浪费。智能化系统设计和实施的原则是：设计一步到位，工程实施时首先满足主要功能的实现，特别注重系统设置的合理性、实际可操作性和可扩展性，在此基础上，整个智能化系统应有突出的“亮点”。这是智能化系统实施方案应当遵循的原则。2、可靠性系统具备在规定的条件下规定的时间内完成本技术文件规定功能的能力，并具备系统长期和稳定工作的能力。3、先进性先进性是本工程的智能化整体形象的重要标志，同时也是为了保证系统在相当长的一段时间能适应科技进步的发展与变更。因此必须考虑高新技术在智能化系统中的应用，这是该系统的“亮点”所在。系统的规划与设计中要有一定的前瞻性，以保证系统的科学性、先进性和系统升级变更的能力。4、可持续发展性为了适应信息时代科技进步的发展与变更，系统的规划、设计和实施中必须充分考虑系统的可持续发展性。对此，在技术方案的选择上，有一定的超前性和扩容余地，系统实施方案必须具有可扩展性和灵活性。5、经济性在智能化系统的设计、系统设置和设备配置的过程中，应使系统在保证可靠性、先进性的同时，本着经济、实用、合理的原则，具有良好的性能价格比。系统配置时注意采用有长期动态寿命的产品，回避使用短期过渡性技术的产品。使系统既能满足当前的需要，也能适应科技的进步，随着时代的发展，其智能化程度不断提高。6、开放性系统应遵循开放性原则。系统应提供符合国际标准的软件，硬件、通信、网络，操作系统和数据库管理系统等诸方面的接口与工具，使系统具备良好的灵活性、兼容性，扩展性和可移植性。第2章 施工计划根据土建公司流水网络计划，编制本系统安装工程的计划，再根据各个施工阶段的具体要求，明确重点项目，保证工程的施工进度，协调各工种的配合。及时编制各阶段施工计划，在各系统施工逐渐明朗时，组织施工计划人员编制总体的控制性网络计划。2.2.1施工准备期（1）施工现场布置；（2）施工技术交底；（3）进行各种线材的采购各系统设备的订货, 并就该项工程确定安装计划；（4）办理施工人员出入证及施工所需证件；（5）施工人员教育；（6）系统设备的准备工作。2.2.2施工第一阶段（1）对桥架、线槽的安装和管、插座预埋盒及洞的预埋、预留进行检查和确认，并根据工程情况适当进行调整；（2）布放水平电缆（光缆），并对电缆（光缆）进行标记；（3）进行工程自检及验收。2.2.3施工第二阶段（1）各系统设备（子系统主要设备）的安装；（2）对工程进行自检及验收要求布线系统在安装天花吊顶之前，安装信息插座及配线架应在墙面、地面处理及主要家具安装结束后进行。对卡接完成的布线系统链路进行施工测试；对机柜端和插座端信息点的编号进行校对；防雷接地电阻应满足标准，设备金属外壳及器件屏蔽接地线应符合要求，接地牢固可靠等。2.2.4施工第三阶段（1）对布线系统连通测试及进行各信息点与全部配线架的文档标记；（2）对各个系统进行单独的调试；（3）对整个弱电系统进行测试；（4）为用户提供最终弱电系统全部文档资料；（5）整体工程验收；第3章 施工技术方案3.1 施工准备智能化系统工程项目经理部将于签订合同书的一周内成立，并配备必要的管理人员。在施工现场筹建现场办公室，配备专用车辆、电脑等必要的办公设施。在建设方和总承包方的领导下，按照统一的部署和安排开展各项工作。项目部将根据土建安装工程进度网络图，制定智能化详尽的进度计划，计划将说明计划开工日期和各分项工程各阶段的完工日期。项目经理部将陆续完成如下工作：1、编制工程施工综合进度表。2、制定工程技术、质量、安全、消防、现场保卫、设备机具、材料、现场文明施工等一系列管理规章制度。3、组织施工队伍，进行进场前三级安全教育。包括安全、治安、防火、现场文明施工的教育；施工环境、工程范围、施工特点的介绍；保证工期和质量目标的专题介绍等。4、组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。5、准备各种施工用的国家标准、施工规范及各种施工记录、报表。6、按照现场总平面部署图组织施工队伍、施工机具及首批施工材料进场。7、为加强小区智能化系统工程的质量管理，统一竣工验收标准，制定本规。本标准适用于新建和扩建工程，改建工程也可参照执行。 住宅小区智能化系统工程在施工过程中，建设单位、监理单位应加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作；隐蔽工程验收合格后，方可组织智能化系统的工程验收。 住宅小区智能化系统工程验收前，建设单位应委托具有相应资质的检测机构进行检测，并提供以下技术文件： 1、系统的各种设计技术文档与资料； 2、隐蔽工程的工程质量验收资料； 3、工程施工记录； 4、系统调试报告。 住宅小区智能化系统所使用的主要材料及设备应为按国家行业或企业标准生产的产品，并具有出厂检验合格证明文件。住宅小区智能化系统的工程验收应包括系统功能检测及技术文档验收等内容。 系统功能检测包括信息通信、技术防范、建筑设备监控、家庭智能化及物业管理等子系统的功能检测。 智能化系统各子系统的检测，应按设备实际安装数量5%。10%的比例抽验，最小抽样数不应小于10；抽样时，应注意地理位置分布的均匀性，重要部位的设备属于必抽部分。 住宅小区智能化系统工程验收时，除执行本规范外，尚应符合国家现行的有关标准的规定及小区建设的设计要求。 3.2 视频监控系统1）施工工艺流程u 现场定位测量u 支撑固件制作u 熟悉图纸u 安装电源u 安装设备支架u 预埋管线u 安装摄像机u 接地安装u 中控室安装u 系统调试u 硬盘录像机安装2）系统施工重点、难点及处理措施闭路电视监控系统的设备具有体积小、数量多、与现场配合紧密的特点，因此在项目实施过程中，保证设备不丢失、与现场环境协调是整个工作的重点。在设备保安方面，主要采取先布线，待安装区域弱电井门装好，天花已经固定、楼层有人值班等保安条件已经完善后，进行设备的安装。一般说来新建建筑物都具高装饰性特点，为保证系统前端摄像机等设备、特别是支架的安装工艺不能破坏整体建筑物装饰效果，故在系统前端设备安装方面，应考虑某些场所装饰性极强的特点，及时根据现场环境调整摄像机支架安装高度和安装方式。例如：吸顶安装方式、墙装安装方式等。同时在对定焦摄像机安装时还应充分考虑：安装高度对角度的影响，所以应根据视场监视的角度进行摄像机安装定位。摄像机的安装须考虑与环境光线的关系，勘测摄像机的安装位置，记录一天的光照度变化和夜间能提供的光照度情况，观察视场范围和图像质量，并在平面图上标记出摄像机及出线口的位置。大楼内的光照度基本稳定，对摄像机要求不高，对于大堂内的摄像机，由于其受外界阳光的影响较大，安装时主要考虑逆光问题，在位置选择上，不可正对大门，一般以45度角为宜，必要时应进行现场模拟实验，具体位置须带上摄像机及显示器现场测定。3）系统设备安装前的检查l 安装环境的检查： 1、监控室设备的安装要求土建及装修完毕； 2、监控室的温湿度、光照度、通风等条件要满足设备安装要求； 3、摄像机的安装要求周边无干扰源、震动等。l 设备的检查：1、设备外形完整，内外表面漆层完好；2、设备单个通电检查，无异常情况；3、小范围内控制系统通电联合检查，各个设备无异常情况。l 线缆检查：1、线缆的布放是否符合设计要求；3、 线缆的通断检查；3、线缆的短路检查；4、线缆的标识应正确；l 防护目标的自身特点及放置情况：1、设防部位建筑物结构、管道分布及物品布局情况。如：建筑物楼层、内外楼道、非正常通道、通风管道、暖气管道、暖气装置、家具陈设、各种供电线路的分布情况等。2、建设单位设防区域的周边环境。如：四周交通和房屋状态、地形、地物等。l 了解设防部位电磁波敷设强度。1、一年中室外最高温度、湿度，风、雨、雾雪、雷电和最低温度变化情况及持续时间（以当地气象资料为准）。 2、勘测各种探测器的安装位置，必要时应进行现场模拟实验，并在平面图上标记出探测器及出线口的位置。 3、设备安装区域要求土建及装修完毕，并具备必要的保安措施。4）设备的安装要求l 摄像机安装所选摄像机的技术性能宜满足下列要求：1、能满足系统最终指标要求2、电源变化适应范围大于10%，必要时可以加稳定电源。3、温湿度适应范围满足现场气候条件的变化，必要时，可以加装制造人工小气候的防护罩。4、监视目标照度不高，而要求清晰度较高时，宜选用黑白摄像机；监视目标照度不高，且须采用彩色摄像机，须附加照明装置。5、夜间需隐蔽监视时，宜选用带红外光源的摄像机或安装红外照明灯。6、监视范围亮度变化范围大或必须逆光补偿是4，应选用具有电子快门和数字背景光处理摄像机。7、摄像机应由稳定牢固的支架（或电动云台）固定在建筑物上。8、摄像机镜头应尽量避免逆光设置，必须逆光设置的场合，除对摄像机的技术性能加以需要外，还应设法尽量减少监视区域的对比度。9、室内、外安装的摄像机均应加装防护罩。l 镜头安装1、镜头尺寸应尽量与摄像机靶面尺寸相一致。2、镜头焦距应根据视场大小和监视目标到镜头距离而定，焦距（f）=A*L/h，其中，f-镜头焦距（mm）h-被摄物体的高度（mm）L-被摄物体到镜头的距离（mm）A-靶面成像的高度（mm）3、监视目标照度变化范围高低相差达到100 倍以上，或昼夜使用的摄像机，应选用光圈可调（自动或电动）镜头。l 云台安装1、选用云台的技术条件符合应用电视摄像机云台通用条件中的规定。2、监视对像为固定目标时，摄像机配置手动云台（支架）。3、需要监视变化场景的情况，应配置电动遥控云台：4、云台应根据环境而定。5、所选云台的负荷能力应至少大于实际负荷重量的1.2 倍。6、云台转动停止时应具有良好的自锁性能，水平和垂直转向差应1 度。7、室内型云台在承受最大负载时，噪声应50Db8、云台电缆接口，最好位于云台固定不动的位置，且在固定部位与转动部位之间的控制输入线和视频输出线采用软螺旋线。9、室内云台安装高度以2.55m 为宜，室外云台安装高度以3.510m 为宜。总之，在摄像机的安装过程中，做到安装位置的确定要求尽可能的达到最佳监视角度及监视重点；l 摄像机电源的安装要求：1、周边通风良好，牢固，电源线良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）；l 摄像机（带云台）的安装要求：1、和支架、防护罩有机地连为一体，安装固定；l 线缆的安装要求：2、视频线的焊接（或冷压）应符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。5）监控室设备的安装机柜设备如矩阵主机等固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热；各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，绑扎条理。控制台设备如控制键盘等要求线缆的连接牢固、不松动，设备摆放合理，操作方便。6）系统调试1、摄像机视频输出调试2、监视范围的调试3、通过调整视场角来调整监视的角度，选择合适的光圈相对孔径、景深、来改善所摄画面的质量。l 视场角的选择原则：1、摄像机成像的位置（摄像器件）是固定的，而成像面尺寸的大小也由摄像期间的确定而固定下来。2、选择摄像机镜头的尺寸时，一般均要与所选用摄像机器件的成像面的尺寸相对应。当无法配套时，也只能将大尺寸的镜头用于小尺寸摄像器件的摄像机上。若反过来使用，则会因一部分景物的光束被镜头所遮挡，而使成像器件的成像面没有被充分利用，即会使成像面的实际尺寸被缩小。l 光圈的相对孔径的调整原则：1、光圈的作用有两个。第一，将距离主光轴较远的光束挡住，这样可以提高成像的清晰度。第二，控制穿过镜头的光通量大小，以满足摄像器件成像面上所需的合适的照度，从而达到控制暴光量的目的。2、设镜头的有效进光孔径为D，则光圈相对孔径等于镜头的有效孔径与镜头焦距之比。该指标表示了物镜的集光能力。相对孔径越大，通过的光越多。暴光量等于光圈相对孔径的平方。光圈指数（F）=f/D，即等于光圈相对孔径的倒数，即在实际调试时选择合适的F 值即可。l 景深的调整原则：光学镜头对应的空间距离就称为该镜头的成像的景深。通常与光圈大小、焦距长短、物距远近有关。1、光圈大小：在镜头焦距、物距不变的条件下，光圈系数越大，景深范围越大，反之越小。2、焦距长短：在光圈系数、物距不变的条件下，镜头焦距f 越大，景深就越小。3、物距远近：在镜头焦距、光圈系数不变的条件下，物距越大，景深越大，反之越小。l 镜头的焦距、聚焦的调整：对于手动聚焦镜头，采用特写聚焦的方式进行调整。即把镜头的焦距拉长（向“T”方向变化），即把要拍摄的主体景物推到最大，出现特写镜头，在此情况下调节聚焦直到图像的细节最清晰（称为特写对焦）。完成上述调整后，在镜头焦距做任何变化的情况下，都能保证图像始终是清晰的。当然，对于具有自动聚焦功能的镜头，就无须这种操作了。对于球机而言，可以给多个给重要监视区域设置预制位的方式，来增加监视区域，减少盲区。对于监视大堂进门处的摄像机，主要考虑逆光条件下的摄像机的安装位置的选择，调试时，选择在室内外光线对比最强的时间，在现场进行模拟调试，以确定最终安装位置。l 中控室设备的调试：1、监视器的调试：通过调试达到减少输入视频的显示色彩与实际物体的视差。2、矩阵及键盘的调试：主要完成视频的字符输入、主控及分控键盘的操作权限、操作者在各个键盘上的操作权限、矩阵各个通讯口的设置、球机预制位的设置、视频信号在各个监视器上切换及宏显示方式等。3、硬盘录像机的调试：完成对硬盘录像机上各个视频的录像模式进行设定。录像模式包括：视频报警、定时录像、手动/自动录像、报警录像等。设定通讯端口的TCP/IP 地址。l 工程的施工质量：1、系统质量的主观评价：系统质量的主观评价方法和要求应符合下列规定：（1）、主观评价应在摄像机标准照度下进行；（2）、观看距离应为荧光屏面高度的6倍，光线柔和；（3）、评价人员应不少于五名，并包括专业人员和非专业人员。评价人员应独立打分，取算术平均值为评价结果。各主观评价项目的得分值均不应低于4分。2、系统质量的客观评价：（系统的质量客观测试应在摄像机的标准照度下进行，测试所用的仪器应有计量合格证书。系统清晰度、灰度等级可用综合测试卡进行抽测，抽查数不宜小于10，其指标应符合有关规定。当对主观评价的分级有争议时，可用仪器对系统的随机信噪比及各种信号的干扰进行测试，其指标应符合有关规定。l 图纸及资料的移交：工程竣工验收前，施工单位必须向建设单位提交以下图纸资料：1、工程说明2、综合系统图3、线槽、管道布线图4、设备配置图5、设备连接系统图6、设备概要说明书7、设备器材一览表8、主观评价表9、客观测试表10、施工质量验收记录11、其它规定的有关文件或图纸3.3周界报警系统1）工艺流程布置原则是：先敷设管线，而后安装控制中心系统设备，再安装报警探测器，安装与工程的内装修同步。报警系统施工顺序是：u 控制设备安装调试u 前端设备安装、调试u 布管穿线u 系统验收。u 统调2）设备安装方法1、在施工前，应对图纸、现场情况、材料设备的到货情况进行全面了解，具备条件时才可施工，施工中应做好隐蔽工程的施工验收，并做好记录。2、系统前端的电子围栏安装在围墙顶端，采用4线制，线线间距1220cm左右，电子围栏防护高度约70100cm。电子围栏由终端杆、承力杆、中间过线杆、中间杆绝缘子、围栏合金导线、警示牌、紧线器等组成。根据现场的周界情况，可以采取竖直、倾斜、L形围栏支架，具体以现场围墙情况选用合适的支架和安装方式。l 终端绝缘子的安装1、用终端绝缘子固定夹把终端绝缘子挂在终端拉线杆上。需注意的是，固定夹应穿入绝缘子的远端孔内，使导线和固定夹对绝缘子形成压力，而不是拉力。2、终端杆上的接线当终端杆不是防区终端时需要跳线跨接。2防区终端引线时采用高压绝缘导线 。支架安装采用10X8以上膨胀螺栓固定。个别采用焊接方法。承力杆绝缘子可采用抽芯铆钉或螺钉安装到承力杆上。应注意承力杆绝缘子的安装方向。3、中间过线杆绝缘子的安装中间过线杆绝缘子是螺纹式的绝缘子，分为螺杆和螺帽两部分，先把螺杆套入过线杆，再把螺帽拧上，当螺帽没拧紧时，可以任意在杆上移动，当螺帽拧紧时整个绝缘子就固定好了，如果位置不好，还可以通过螺帽调节。因此，中间过线杆绝缘子应该在安装之前，预先装在中间过线杆上。调整好方向和距离（要求每根杆子的方向和距离保持一致），并固定好。中间过线杆装到现场时应注意绝缘子的排列方向，以保持美观。过线杆一般配有底座，先将底座固定在墙体上，过线杆插入底座内即可，可用硅胶粘牢或螺丝固定。对于竖直安装情况也可直接在墙体上打孔，深度在10cm左右，将过线杆插入。l 使用步骤：1、放线：电子围栏施工过程中，完成了放线，导线的一端已经固定在终端绝缘子上。导线已架在中间绝缘子上。注意放线从上一根线开始放，可以避免几根线绞在一起。2、确定导线长度：先试拉导线，使导线被拉紧到所需的架空位置，初步确定本导线所需长度略放余量，把导线断开。3、把收紧器穿在导线上：导线依次穿入收紧器围栏的一边孔，中间轴方孔，围栏的另一边孔。使收紧器穿入导线后，并固定在终端绝缘子上。4、手动预先紧线：把导线用手动方法收紧，并固定在合金线上。5、使用收紧器收紧导线：按上述步骤收紧电子围栏同一杆上的全部导线。然后使用收紧器，校正个别导线的收紧程度。满足两项要求：一是导线张力大约在30kg左右。二是杆上的导线张力基本一致，即各导线的垂度一致，导线间呈平行状态。注意：收紧器必须穿在导线上，然后固定导线，否则穿不上去。收紧器完成紧线后，不能从导线上取下，收紧器不能逆转，紧线时切勿紧过头，如果紧线过紧，热胀冷缩，冬天下可能会发生断裂。一台脉冲主机加上一定长度的前端围栏，便组成一个独立完整的周界防区。其导线的连接，必须遵循下列原则：1、一个防区为一个串接回路自发射部分到前端围栏，再到接收部分，必须串接，不得并联，不得分支。2、导线跨越交叉处，必须使用耐高压导线连接，以免造成导电或短路等现象。据此，发射部分高压输出端到前端围栏的始端的连接线，前端围栏的上层导线转接到下层导线的跨接线，前端围栏的末端到接收部分的连接线，相邻两段前端围栏之间需通过架空或地埋方式布线的连接线均必须使用额定耐压不低于15千伏的耐高压绝缘导线。3、导线与导线之间，导线与金属导体之间，均必须有足够的空气间隙。按照GB16796-1997安全防范报警设备安装要求和测试方法的规定，本产品的高压带电部分，电气间隙应不小于43mm，爬电距离不少于50mm。4、系统应有良好的接地系统，接地点与电力线路的接地点应分开，接地电阻应小于10。设备与接地网之间应有导电良好的直接连接。接触电阻不应大于0.5。接地导线请使用镀锌扁铁或截面直径约为10mm的多股铜导线。l 警示牌的安装在电子围栏上醒目的地方，每隔约10m安装警示牌一块。必须固定在围栏上。不能悬挂在合金线上，否则长期磨损，容易损坏合金线。还可以根据不同的客户需求增加警示牌以加强警示效果。l RS485信号控制线、围栏控制器电源线的铺设：1、若有预埋管道则可直接利用，否则利用PVC管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：RS485信号控制线RVSP21.0mm圆形双绞线、围栏控制器电源线RVV31.5 mm的护套线（从主机并接到每个围栏控制器上，距离超过600m需加大线经）。2、围栏主机的安装：A、将围栏主机安装于围栏下方、围栏分区处（图纸中标定的位置），使围栏控制器与围栏间隔为40cm左右，用膨胀螺栓把防雨箱固定于墙上，再把围栏控制器挂于防雨箱内面板上。B、将围栏控制器的高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）与前端围栏线可靠连接。C、RS485总线、报警输出线、及电源线与高压线分开，使用单独的配线管。D、将围栏控制器与接地扁铁作良好的连接。围栏控制器接地（弱电接地，与通讯线屏蔽层相连），与高压围栏接地（强电接地）相互隔离，避免干扰。将高压避雷器可靠连接于周界围栏起始端与地线之间（注意防水方向）。l 红外对射探测器1、系统组成：防盗报警系统一般由探测器、紧急按钮、报警主机、报警显示系统组成。2、探测器的安装各类探测器的安装，应根据所选选产品的特性、警戒范围要求和环境影响等，确定设备的安装点（位置和高度）；1、探测器底座和支架应固定牢固；2、导线连接应牢固可靠，外接部分不得外露，并留有适当余量。3、入侵探测器安装质量检查 4、探测器安装的高度和位置应符合安防技术的要求，同时满足制造厂技术条件的规定。 5、探测器的安装数量、规格、型号应满足安防技术的要求。 报警功能检测：人为触发入侵探测器，报警控制中心应可实时接收来自入侵探测器发生的报警信号，包括时间、区域及类别。报警信号应能保持至手动复位。 故障报警功能检测：报警控制中心与入侵探测器、起传输入侵报警信号作用的部件之间的连接发生断路、短路或并接其他负载时，应有故障报警信号产生，并指示故障发生的部位，报警信号应能保持至故障排除。故障报警不应影响非故障回路的报警功能。 报警反应速度检测：人为触发入侵探测器，以探测器市测指示灯亮为起点，以报警控制中心接收到报警信号为终点，测其持续时间；令外部连线断路或短路，以断路或短路为起点，以报警控制中心接收到报警信号为终点，测其持续时间，应在报警信号发出后上之内报警。 联动功能检测：人为触发人侵探测器，报警系统宜在发出声光报警的同时，联动开启图像复核系统，将现场图像传输到监控中心，同时进行图像记录。 稳定性检查：系统处于正常警戒状态下，在正常大气条件下连续工作七天，不应产生误报答和漏报警。 主控设备应能对所有的报警事件进行记录和查询。3.4停车场管理系统1）施工工艺流程u 管线安装u 前端设备安装u 施工准备u 系统调试u 中心机房设备安装2）系统设备安装方案l 读卡机1、应安装在平整、坚固的水泥墩上，不能倾斜。2、安装在室外时，应考虑防水及防撞装置措施。3、读卡机和闸门机杆的中心距离宜为2.4m2.8m。l 感应线缆1、埋设深度距地面不小于0.2m，长度不小于1.6m，宽度0.9m。2、感应线缆至机箱处的线缆应采用金属管保护、固定。3、感应线缆埋设在车道中心位置，并与读卡机、闸门机中心距离保持0.9m左右。l 闸门机1、应按装在平整、坚固的水泥墩上，不能倾斜。2、安装在室外时应考虑防水及防撞装置措施。3、闸门机与读卡机安装的中心间距宜为2.4m2.8m。3）系统调试l 道闸的调试1、刷卡状态下道闸是否能正常起落。2、通过手动按钮道闸是否能正常起落。3、断电状态下通过摇柄是否能正常开启。l 读卡器的调试1、读卡距离的调试从正面读卡，测试读卡距离是否达到读卡器产品所标的距离，如果达不到时，检查读卡器端的电源电压是否合乎要求，并检查读卡器的安装
