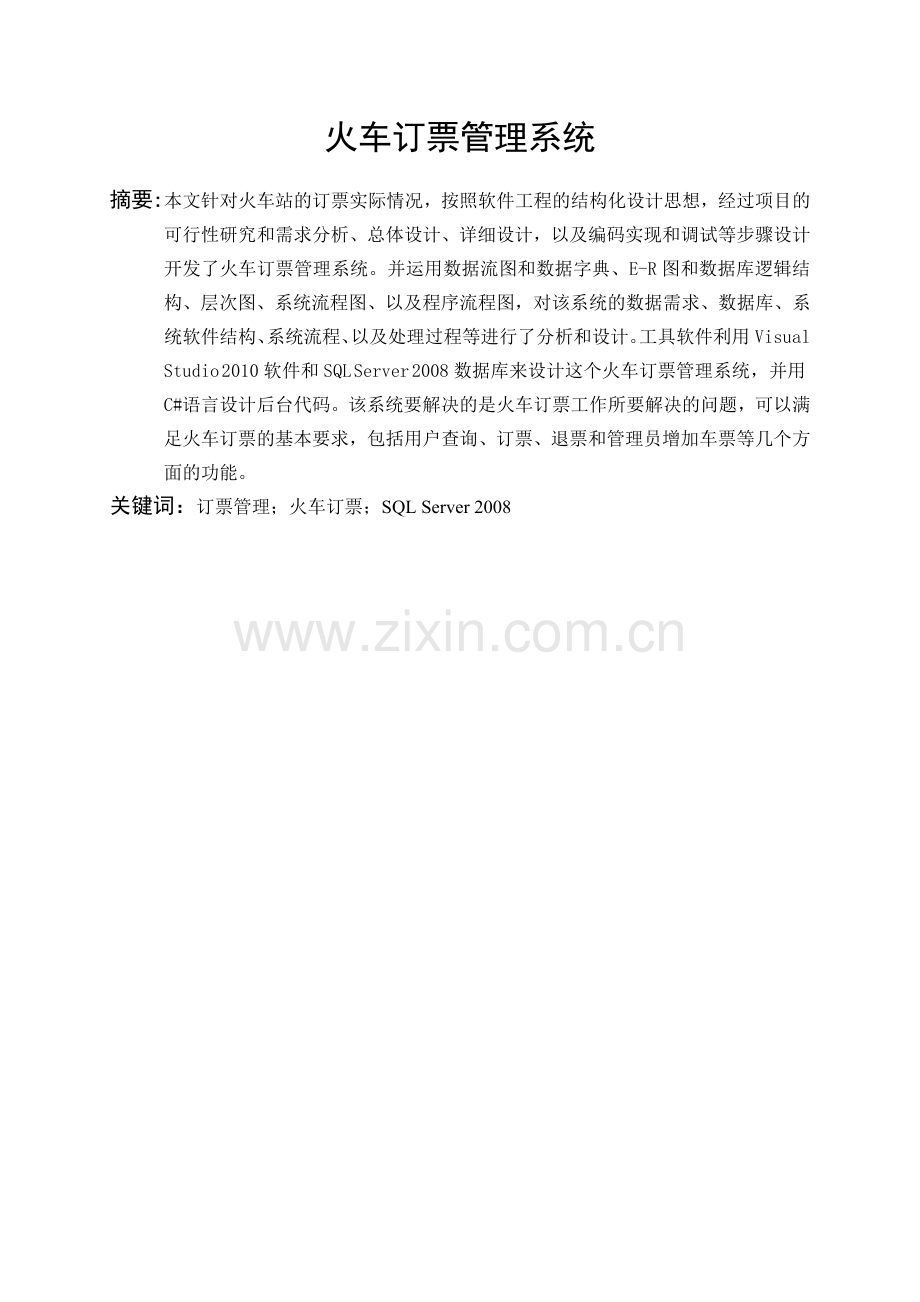

火车订票管理系统设计毕业设计论文.doc_第1页
第1页 / 共40页
火车订票管理系统设计毕业设计论文.doc_第2页
第2页 / 共40页
火车订票管理系统设计毕业设计论文.doc_第3页
第3页 / 共40页
火车订票管理系统设计毕业设计论文.doc_第4页
第4页 / 共40页
火车订票管理系统设计毕业设计论文.doc_第5页
第5页 / 共40页
点击查看更多>>
资源描述

1、课 程 设 计 课程名称SQL数据库系统课程设计题目名称火车订票管理系统专业班级学生姓名学 号指导教师 火车订票管理系统摘要:本文针对火车站的订票实际情况,按照软件工程的结构化设计思想,经过项目的可行性研究和需求分析、总体设计、详细设计,以及编码实现和调试等步骤设计开发了火车订票管理系统。并运用数据流图和数据字典、E-R图和数据库逻辑结构、层次图、系统流程图、以及程序流程图,对该系统的数据需求、数据库、系统软件结构、系统流程、以及处理过程等进行了分析和设计。工具软件利用Visual Studio 2010软件和SQL Server 2008数据库来设计这个火车订票管理系统,并用C#语言设计后台

2、代码。该系统要解决的是火车订票工作所要解决的问题,可以满足火车订票的基本要求,包括用户查询、订票、退票和管理员增加车票等几个方面的功能。关键词:订票管理;火车订票;SQL Server 2008Ordering Tickets Management SystemAbstract:After a long time observation of booking a train ticket and feasibility research of a online train ticket booking system,i have build a online ticket booking sy

3、stem in the following software cycle:requirement analysis,architecture and detail design,coding and testing.In the design phase,i present the system with data follow chart,data dictionary,E-R graphic,database logical structure,and typical UML modeling facility such as Class diagram,Activity diagram,

4、Use case diagram and Sequence diagram.This product is developed in java(the latest jdk 1.6),and the DBMS is sql server 2005 express edition.its build to help you to book a train ticket online.On this website ,you can inquire ticket information,book a ticket and refund your ticket.For the supervisor,

5、it provides additional right(protected by admin priviledge) to maintain the system including train data creating,importing and cleaning upKeywords: Ticketing management ;Ticket selling system;SQL Server2008目 录蚌埠学院计算机科学与技术系课程设计任务书1蚌埠学院计算机科学与技术系本科课程设计成绩评定表21 系统总体方案31.1开发背景31.2意义31.3系统相关知识介绍32 设计思路与主要步

6、骤52.1系统需求52.2功能需求52.2.1查询52.2.2.购票52.2.3.退票62.3数据库逻辑结构62.4数据库中的约束72.4.1主键约束72.4.2外键约束72.4.3 CHICK约束72.4.4 DEFAULT约束82.4.5长度约束83 各功能模块和流程图93.1系统软件结构设计93.2系统流程图94 系统的详细设计144.1登录界面144.2游客模块144.2.1列车信息查询144.2.2网上用户注册154.3用户模块164.3.1购票174.3.2退票194.3.3查看用户信息214.3.4用户修改密码214.3管理员模块225 设计代码24总结34谢辞35参考文献36蚌

7、埠学院计算机科学与技术系课程设计任务书课 程SQL数据库系统课程设计班级指导教师题 目火车订票管理系统完成时间2014年12月1日至2015年1月 1日主要内容功能要求:1.游客功能模块:列车信息查询、用户注册。1.用户功能模块:列车信息查询、购票、退票、查看订单、查看用户信息、修改登录密码。3.管理员功能模块:列车信息查询、购票、退票、查看订单、查看用户信息、修改登录密码、增加车票。设计报告要求1封面2课程设计任务书3成绩评定表4课程设计报告: (1)系统总体方案 (2)设计思路和主要步骤 (3)各功能模块和流程图 (4)系统详细设计 (5)设计代码 (6)总结和参考资料说明:学生完成课程设

8、计后,提交课程设计报告及软件,要求文字通畅、字迹工整(也可打印),文字不少于3000 字,并装订成册。版面要求1题目用黑体三号,段后距18磅(或1行),居中对齐;2标题用黑体四号,段前、段后距6磅(或0.3行);3正文用小四号宋体,行距为固定值22磅;4标题按“1”、“1.1”、“1.1.1”、“”、“”顺序编号。上机时间安排星期周次一二三四五六日第15周-第18周指导时间地点上机时间蚌埠学院计算机科学与技术系本科课程设计成绩评定表项目权重分值具体要求得分文献阅读与调查论证0.20100能独立查阅文献和从事其它调研活动;有收集、加工各种信息的能力设计质量0.30100设计合理、功能齐备,程序运

9、行正常,实验数据准确可靠;有较强的实际动手能力论文撰写质量0.20100设计说明书完全符合规范化要求,用A4复印纸打印成文学习态度0.20100学习态度认真,科学作风严谨,严格按要求开展各项工作,按期完成任务学术水平与创新0.10100设计有创意,有一定的学术水平或实用价值总分评语:存在问题:等级: 指导教师: 年 月 日火车订票管理系统1 系统总体方案1.1开发背景现在人们更多的使用火车作为出行交通工具,因此车票票务市场也在快速发展。人们希望车票销售手段也能相应地有所调整,并对如何能经济、方便和及时地购买到自己所需要的车票表现出极大的关注。随着社会的不断进步,国内外铁路运输事业的飞速发展,各

10、国铁路运营部门对票务管理的要求也在不断的提高,本系统就是针对这种日益增长的需求而进行开发的。1.2意义随着铁路客运量大幅度的提高,国内列车专线的增加,这些都对铁路的订票管理系统提出了更高的要求,所以要不断的完善更新铁路订票系统,提高铁路订票系统的工作效率。 铁路运输系统中,订票系统是很重要的一个环节,要想提高整个铁路运营部门的工作效率, 就要先提高订票系统的工作效率和安全性,故而研发此系统,此系统能够为订票工作提供方便快捷的订票服务,广大的客以得到更好的票务服务。1.3系统相关知识介绍(1)Visual Studio是微软公司推出的开发环境。是目前最流行的Windows平台应用程序开发环境。V

11、isual Studio 2010版本其集成开发环境(IDE)的界面被重新设计和组织,变得更加简单明了。(2)SQL Server 2008 在Microsoft的数据平台上发布,可以组织管理任何数据。可以将结构化、半结构化和非结构化文档的数据直接存储到数据库中。可以对数据进行查询、搜索、同步、报告和分析之类的操作。数据可以存储在各种设备上,从数据中心最大的服务器一直到桌面计算机和移动设备,它都可以控制数据而不用管数据存储在哪里。(3)C# (C sharp)是一种最新的、面向对象的编程语言。它使得程序员可以快速地编写各种基于Microsoft .NET平台的应用程序。使用简单的C#语言结构,

12、这些组件可以方便的转化为XML 网络服务,从而使它们可以由任何语言在任何操作系统上通过Internet进行调用。最重要的是,C#使得C+程序员可以高效的开发程序,而绝不损失C/C+原有的强大的功能。因为这种继承关系,C#与C/C+具有极大的相似性,熟悉类似语言的开发者可以很快的转向C#。2 设计思路与主要步骤2.1系统需求对于一个火车票订票管理系统,准确快捷的车次信息查询功能和方便简单的订票操作是十分必要的,因此系统必须为用户提供准确的车次信息和当前的车票状况,这也是火车票订票管理系统的最基本要求。客户端后台管理员要能够及时添加车票。所以结合实际情况,火车订票管理系统应满足以下需求:(1)客户

13、端界面清晰友好,达到一目了然的效果。(2)客户端能够方便的查询系统及简单明了的订票、退票操作。(3)防止用户重复订票、退票操作,影响系统数据的正确性。(4)服务器端提供信息完全可靠,时效性强。能够保证数据与信息的安全性。2.2功能需求本网上售票系统应该具备如下功能:2.2.1查询分为用户对个人登录信息的查询,列车信息的查询和用户对已订车票信息的查询。要求:(1)用户登录该系统后,可以查询到自己的个人信息和已经预定的车票信息。(2)对车次的查询,可以按照出发地和目的地对列车信息进行查询;(3)车次信息只允许用户查询,不能修改。2.2.2.购票通过查询系统,客户根据自己的需求找到满意的车次,登录系

14、统后,便可以通过该系统购票。2.2.3.退票用户通过登录该系统,查询到自己已经预定的火车票,通过退票模块退去已购车票。2.3数据库逻辑结构火车订票管理系统数据库中各个表格的设计结果如表2-1到2-4所示。表2-1 车票信息表字段名数据类型是否为空车次char(10)否出发地nchar(10)否出发时间目的地到达时间车票数量车票价格出发日time(7)nchar(10) time(7)intfloatdate否否否否否否表2-2 车票预订表字段名数据类型是否为空用户号nchar(10)否姓名nchar(10)否身份证号出发日车次出发地出发时间目的地到达时间车票价格char(18)datechar

15、(10)char(10)time(7)char(10)time(7)float否否否否否否否 否表2-3 管理员表字段名数据类型是否为空管理号nchar(10)否密码nchar(10)否表2-4 用户表字段名数据类型是否为空用户号姓名性别身份证号nchar(10)char(4)char(2)char(18)否否是否密码nchar(10)否2.4数据库中的约束2.4.1主键约束(1)在车票信息表中,定义车次,出发地,出发时间,目的地,到达时间,出发日这个整体作为车票信息表的主键。相关代码如下:alter table 车票信息表add constraint pk primary key(车次,出发

16、地,出发时间,目的地,到达时间,出发日)(2)在车票预订表中,定义用户号,姓名,身份证号这个整体作为车票预订表的主键。(3)在管理员表和用户表中,分别将管理号和用户号作为各表的主键。2.4.2外键约束在车票预订表中,定义车次,出发地,出发时间,目的地,到达时间,出发日这个整体作为车票预订表的外键,参考车票信息表中的主键。相关代码如下:alter table 车票预订表add constraint fk1 foreign key(车次,出发地,出发时间,目的地,到达时间,出发日)references 车票信息表(车次,出发地,出发时间,目的地,到达时间,出发日)2.4.3 CHICK约束在用户表

17、的性别字段,定义CHICK约束。规定性别在男、女中选值。相关代码如下:alter table 用户表add constraint CK_sex check(性别 in (女,男)2.4.4 DEFAULT约束在用户表的性别字段,定义DEFAULT约束。规定性别默认值为男。相关代码如下:alter table 用户表add constraint df_sex default 男 for 性别2.4.5长度约束在车票预订表和用户表中,定义身份证长度为18位,相关代码如下:alter table 用户表add constraint CK_PID check(len(身份证号)=18) 3 各功能模块

18、和流程图3.1系统软件结构设计综合以上需求,本系统需要以下几个模块来支持:(1)用户模块:用于用户注册,用户登陆,订票,退票,修改登录密码。(2)管理员模块:供后台管理员登录。用于添加车票信息。(3)游客模块:列车信息查询,用户注册。三个模块的关系如下:火 车 订 票 管 理 系 统管理员管理游客用户管理 用户注册列车信息查询查看订票列车信息查询查看用户信息退票购票修改登录密码添加车票 信息 管理员登录图3.1火车订票管理系统的层次图3.2系统流程图系统总体流程图如下图3.2所示。NYYYNY开始主界面NY选择订票窗口选择查询窗口查询界面订票订票界面选择退票窗口YN退票退票界面退出N查询车次信

19、息订票查询订票信息退票结束登录登录,确定访问权限图3.2系统用户权限的系统主程序流程图车次信息查询流程图如下图3.3所示。NNNYYYNNYY查询界面用户输入要查询条件查询读数据文件输出查询结果关闭窗口结束开始订票订票界面继续查询车次信息查询车次信息订票返回主页图3.3车次信息查询程序流程图订单信息查询流程图如下图3.4所示。NNNYYYNY查询界面读数据文件输出查询结果关闭窗口结束开始Y返回主页主界面退票退票界面继续查询订票信息查询订单信息退票图3-4订单信息查询流程图退票模块处理流程如下图3.5所示。NNYYNYNY开始退票界面退票N返回主页继续退票提交信息有效性Y关闭窗口结束错误提示点击

20、要退的票修改数据文件图3.5退票模块程序流程图4 系统的详细设计4.1登录界面本系统设计要求用户通过输入登录账号和密码,选择登录按钮,登录到用户对应的窗口,而管理员通过输入登录账号和密码,选择管理员登录按钮,登录到管理员对应的窗口。登陆界面如下图4-1所示。图4-1登陆界面4.2游客模块对于没有注册的游客,在本系统中拥有列车信息查询和网上用户注册的功能。4.2.1列车信息查询游客和用户都有这部分的操作权限。列车信息查询窗体如图4-2所示。图4-2列车信息查询通过输入出发地和目的地,点击查询,可以查询出用户需要的车票。运行界面如图4-3所示。图4-3列车信息查询结果4.2.2网上用户注册一般的游

21、客可以通过用户注册,购买火车票。用户注册界面如图4-4所示。图4-4用户注册游客输入相关信息后,单击注册,注册成功,弹出如图4-5所示。图4-5用户注册成功4.3用户模块用户具有列车信息查询,购票,退票,查看用户信息,查看订单,修改登录密码的模块。用户界面如下图4-6所示。图4-6用户界面4.3.1购票用户在用户界面,单击购票,便可以进行预订火车票。运行界面如图4-7所示。图4-7用户预订火车票界面用户通过输入出发地,目的地,出发日,可以查询到所需的火车票。结果如图4-8所示。图4-8用户查询火车票然后输入乘客姓名和乘客身份证号,找到用户需要预定的火车票,在火车票后面单击预订,可以购买到所需的

22、火车票。购票成功如图4-9所示。图4-9用户预订火车票成功点击查看订单,用户可以看到自己订的所有火车票,界面如图4-10所示。图4-10用户查看订单4.3.2退票用户可以在用户界面,也可以在用户订单里单击退票,进入退票模块。如图4-11所示。 图4-11用户退票用户找到要退的火车票,单击后面的退票,就可以退票了。退票成功的界面如图4-12所示。图4-12用户退票成功点击确定,呈现如图4-13所示。图4-13退票完成可以看到我的火车票里,没有了刚才退的票。这部分模块,本课程设计采用一个重读原来的显示函数实现的。函数代码如下: public void reread() this.车票预订表Tabl

23、eAdapter.Fill(this.火车票管理系统DataSet2用户退票.车票预订表); 如果退票成功,在退票按钮下,调用这个函数,代码如下:if (ExecuteNonQuery(strSql, conn) 0) MessageBox.Show(退票成功, 提示!); reread(); else MessageBox.Show(退票失败!); 4.3.3查看用户信息用户进入用户界面后,单击查看用户信息,可以看到自己的注册账号和登录密码。界面如图4-14所示。图4-14查看用户信息4.3.4用户修改密码用户进入用户界面后,单击修改密码,进入修改密码界面如图4-15所示。图4-15用户修改

24、密码4.3管理员模块管理员可以注册用户账号,拥有用户所拥有的所有模块,包括列车信息查询,购票,退票,查看用户信息,查看订单,修改登录密码。并且管理员还有自己特定的账号,具体增加车票的权限。管理员运行界面如图4-16所示。图4-16管理员运行界面管理员输入车票车次,出发地和出发时间等相关信息,单击增加车票,弹出如图4-17界面。图4-17管理员增加车票单击确定,车票添加成功。用户就可以买这班火车票。5 设计代码/登录private void btnLogin_Click(object sender, EventArgs e) cApp.m_User.m_User = txtName.Text;

25、cApp.m_User.m_Type = txtidentity.Text; string userName = txtName.Text; string password = txtPassword.Text; string type = txtidentity.Text; if (txtName.Text = | txtPassword.Text = | txtidentity.Text = ) MessageBox.Show(登录账号或密码,身份不能为空!, 警告, MessageBoxButtons.OK, MessageBoxIcon.Warning); else if (txtid

26、entity.Text = 用户) SqlConnection conn = new SqlConnection(); conn.ConnectionString = Data Source=2013-20141011IV;Initial Catalog=火车票管理系统;User ID=sa;Password=123456; conn.Open(); string cmdStr = select * from 用户表 where 用户号= + userName + and 密码= + password + ;/定义查询语句 SqlCommand sqlCom = new SqlCommand(

27、cmdStr, conn);/定义查询命令 SqlDataReader sdr = sqlCom.ExecuteReader(); if (sdr.HasRows) this.Hide(); user U_user = new user(); U_user.Show(); else MessageBox.Show(登录账号或密码错误!, 错误, MessageBoxButtons.OK, MessageBoxIcon.Error); conn.Close(); else SqlConnection conn = new SqlConnection(); conn.ConnectionStrin

28、g = Data Source=2013-20141011IV;Initial Catalog=火车票管理系统;User ID=sa;Password=123456; conn.Open(); string cmdStr = select * from 管理员表 where 管理号= + userName + and 密码= + password + ;/定义查询语句 SqlCommand sqlCom = new SqlCommand(cmdStr, conn);/定义查询命令 SqlDataReader sdr = sqlCom.ExecuteReader(); if (sdr.HasRo

29、ws) this.Hide(); manager M_manager = new manager(); M_manager.Show(); else MessageBox.Show(登录账号或密码错误!, 错误, MessageBoxButtons.OK, MessageBoxIcon.Error); conn.Close(); /用户购票 private void dataGridView1_CellContentClick_1(object sender, DataGridViewCellEventArgs e) if (txtusername.Text = string.Empty) M

30、essageBox.Show(this, 请输入乘客姓名 ! , Phoenix Information:, MessageBoxButtons.OK, MessageBoxIcon.Exclamation); return; if (txtshenfen.Text = string.Empty) MessageBox.Show(this, 请输入乘客身份证号 ! , Phoenix Information:, MessageBoxButtons.OK, MessageBoxIcon.Exclamation); return; int a = dataGridView1.CurrentRow.

31、Index; try string strSql = insert into 车票预订表(出发日,用户号,姓名,身份证号,车次,出发地,出发时间,目的地,到达时间,车票价格) values ( +dtp.Value+, + cApp.m_User.m_User + ,+ txtusername.Text + ,+ txtshenfen.Text + , + dataGridView1.Rowsa.Cells0.Value + , + dataGridView1.Rowsa.Cells1.Value + ,+dataGridView1.Rowsa.Cells2.Value+, + dataGri

32、dView1.Rowsa.Cells3.Value +,+dataGridView1.Rowsa.Cells4.Value+,+dataGridView1.Rowsa.Cells6.Value + ); /连接字符串 string conn = Data Source=2013-20141011IV;Initial Catalog=火车票管理系统;User ID=sa;Password=123456; /执行语句 if (ExecuteNonQuery(strSql, conn) 0) success s = new success(); s.Show(); this.Hide(); else

33、 MessageBox.Show(预订失败!); catch (Exception ex) MessageBox.Show(ex.Message); /用户退票private void dataGridView1_CellContentClick(object sender, DataGridViewCellEventArgs e) int a = dataGridView1.CurrentRow.Index; try string strSql = delete from 车票预订表 where 姓名= + dataGridView1.Rowsa.Cells0.Value + and 身份证

34、号= + dataGridView1.Rowsa.Cells1.Value + and 车次= + dataGridView1.Rowsa.Cells3.Value + ; /连接字符串 string conn = Data Source=2013-20141011IV;Initial Catalog=火车票管理系统;User ID=sa;Password=123456; /执行语句 if (ExecuteNonQuery(strSql, conn) 0) MessageBox.Show(退票成功, 提示!); reread(); else MessageBox.Show(退票失败!); ca

35、tch (Exception ex) MessageBox.Show(ex.Message); /管理员增加车票 private void btnluru_Click(object sender, EventArgs e) if (txtcheci.Text = string.Empty) MessageBox.Show(this, 请输入车次 ! , Phoenix Information:, MessageBoxButtons.OK, MessageBoxIcon.Exclamation); return; if (txtstartzhan.Text = string.Empty) MessageBox.Show(this, 请输入出发地 ! , Phoenix Information:, MessageBoxButtons.OK, MessageBoxIcon.Exclamation); return
