毕业设计-火电厂4号机组发变组保护装置调试报告.doc

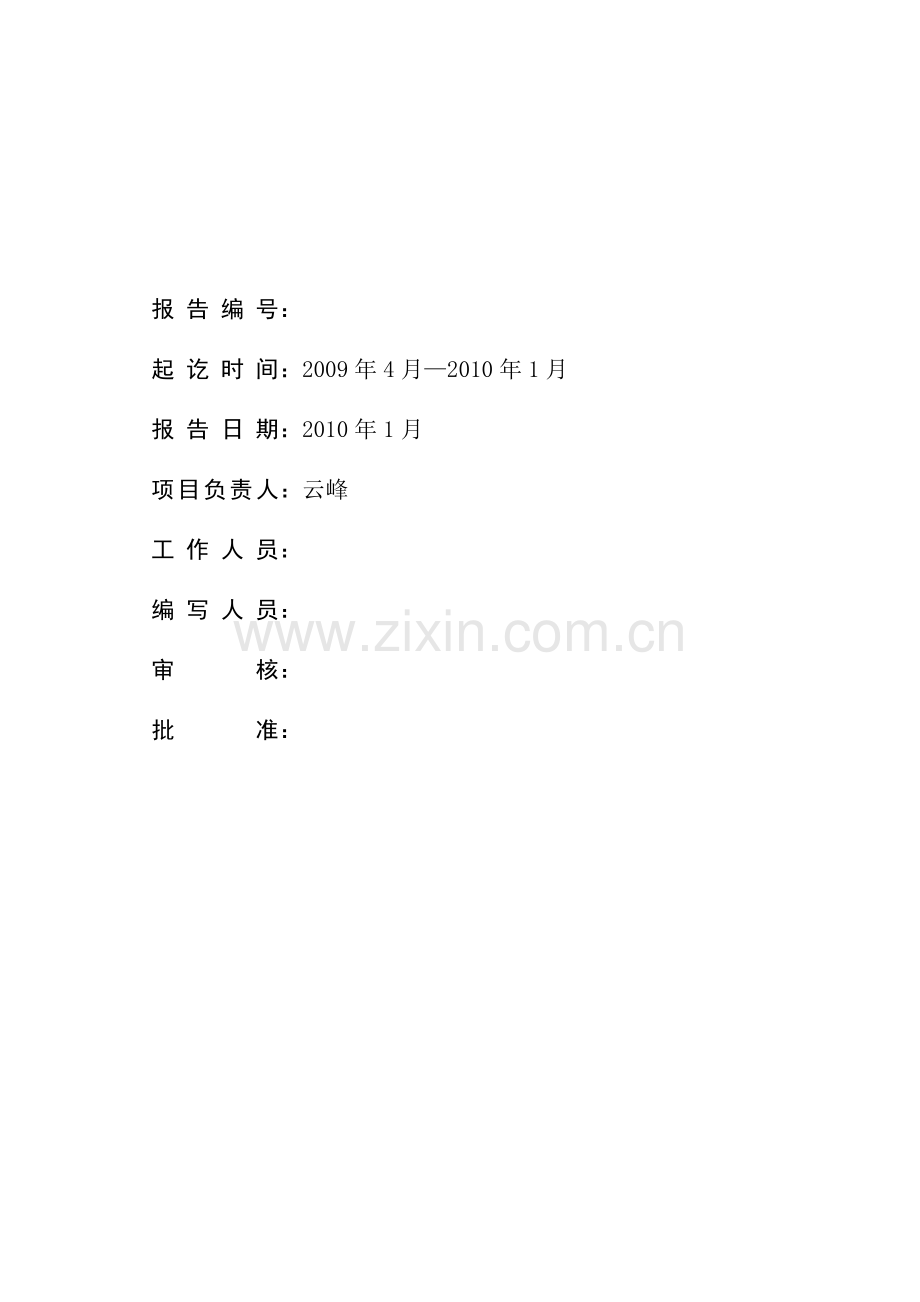

报 告 编 号：
起 讫 时 间：2009年4月—2010年1月
报 告 日 期：2010年1月
项目负责人：云峰
工 作 人 员：
编写人员：
审 核：
批 准：

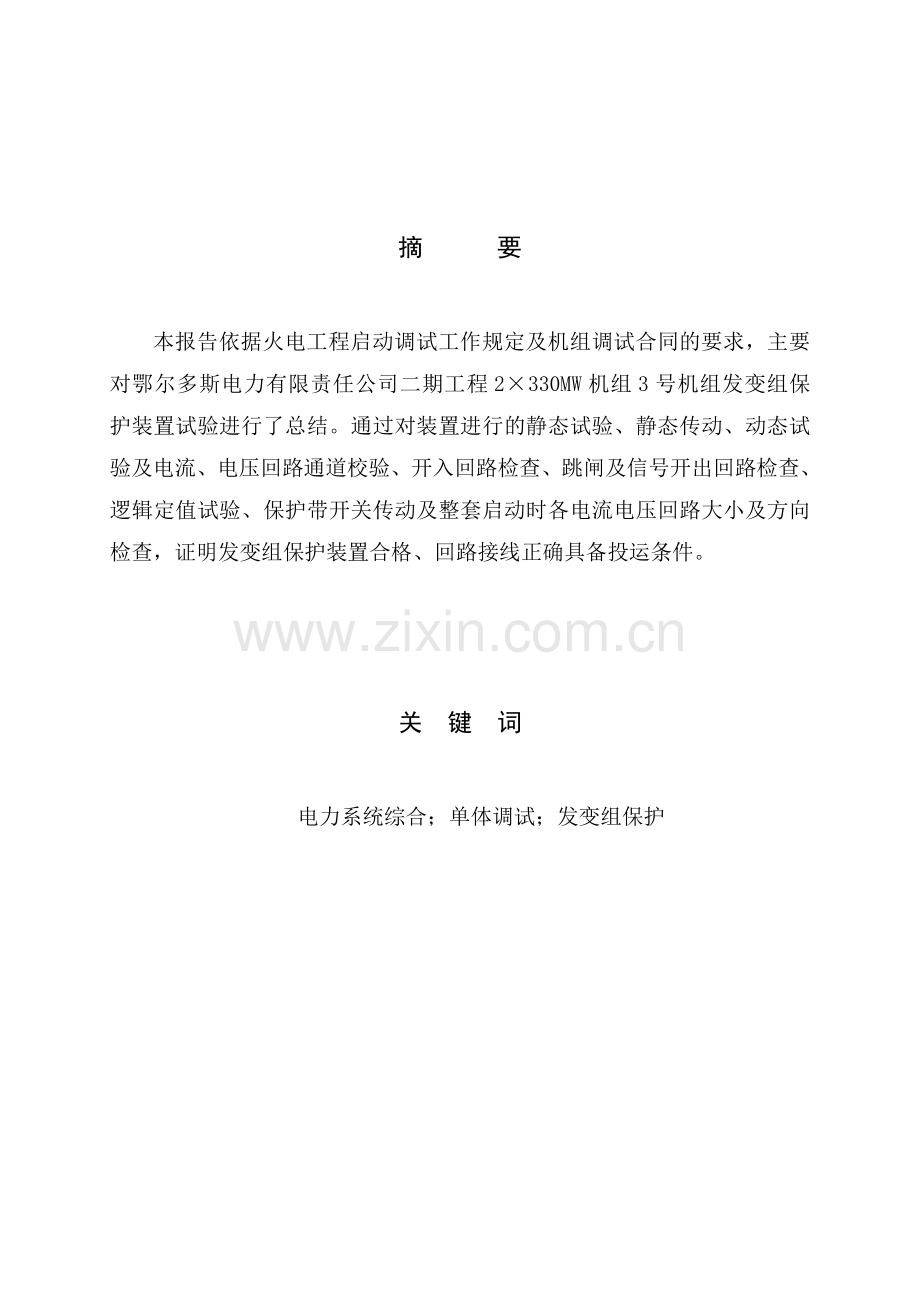

摘 要

本报告依据火电工程启动调试工作规定及机组调试合同的要求，主要对鄂尔多斯电力有限责任公司二期工程2×330MW机组3号机组发变组保护装置试验进行了总结。通过对装置进行的静态试验、静态传动、动态试验及电流、电压回路通道校验、开入回路检查、跳闸及信号开出回路检查、逻辑定值试验、保护带开关传动及整套启动时各电流电压回路大小及方向检查，证明发变组保护装置合格、回路接线正确具备投运条件。

关 键 词

电力系统综合；单体调试；发变组保护

目 录

1　概述…………………………………………………………（1）
2　试验目的 …………………………………………………（1）
3　试验人员及时间 ……………………………………………（1）
4　试验参照标准及试验仪器 …………………………………（1）
4.1　试验参照标准………………………………………………（1）
4.2　试验仪器 …………………………………………………（2）
5　试验条件 …………………………………………………（2）
6　调试过程 …………………………………………………（2）
6.1　发变组保护A柜试验………………………………………（2）
6.2　发变组保护B柜试验……………………………………………（30）
6.3　发变组保护C柜试验……………………………………………（57）
6.4　保护带开关传动试验………………………………………………（59）
7　调试结论 …………………………………………………………（59）
鄂尔多斯电力有限责任公司二期工程3号机组发变组保护装置调试报告

鄂尔多斯电力有限责任公司
二期工程3号机组发变组保护装置调试报告

1 概述
鄂尔多斯电力有限责任公司3号机组发变组保护装置采用国电南京自动化股份有限公司生产的DGT-801系列数字式发电机变压器组保护装置，共有两套。A、B柜各配置一套完全相同的主后备保护，可以按有关措施要求实现单套保护独立运行。保护C柜为非电量保护。为保证鄂尔多斯电力有限公司3号机组安全运行，按照鄂尔多斯电力有限公司3号机组最新继电保护定值通知单对保护进行了整定，对各套保护进行了校验。并且通过传动和整组通电对外回路进行了检查。

2 试验目的
通过对发变组保护中各套装置进行静态校验、静态传动和整组通电对外回路进行检查，并在发变组整套启动试验和发电机并网后，对保护通道及模拟量幅值及相位进行检查。以便确定发变组保护整体运行情况，保证鄂尔多斯电力有限公司3号机组安全运行。

3 调试人员及时间
调试人员：冯福旺 唐丽 李娜
调试时间：2009年09月01日—2009年12月31日

4 试验参照标准及试验仪器
4.1 试验参照标准
试验参照标准见表1。
表1 试验参照标准
序号
标准/文件编号
标准/文件名称
1
GB 7261-2001
《继电器及继电保护装置基本试验方法》
2
GB /T14285-2006
《继电保护和安全自动装置技术规程》
3
GB/T 15145-2001
《微机线路保护装置通用技术条件》
4
DL 478-2001
《静态继电保护及安全自动装置通用技术条件》
5
DL/T 559-94
220--500kV《电网继电保护装置运行整定规程》
6
DL/T 624-1997
《继电保护微机型试验装置技术条件》
7
DL/T 995-2006
《继电保护和安全自动装置检验规程》
8

《华北电网继电保护基建工程验收规范》
9

《 国家电网公司电业安全工作规程》
4.2 试验仪器
试验仪器见表2。
表2 试验仪器
序号
仪器编号
仪器名称及型号
1
A660F015904
ONLLY A660 微机保护试验仪
2
94700027
FLUKE117C 万用表
3
795
ZC24—4 绝缘摇表 （1000V）
4

PW_AE666 微机保护试验仪
注：以上仪器、仪表均在检定（校准）有效期内。
3 试验条件及步骤
3.1 试验条件
3.1.1 一次设备安装完毕，设备外观完好，接线牢固可靠。
3.1.2 现场已清理无杂物放置, 调试现场具有交流试验电源。
3.1.3 二次图纸及厂家资料准备齐全。
3.1.4 进行初步审图工作，熟悉所试验系统设备及设备试验方法。
3.1.5 安全措施已执行完毕，保护装置具备送工作电源的条件。
3.2 试验步骤
3.2.1 发变组保护装置静态校验。
3.2.2 发变组保护二次回路通电检查。
3.2.3 发变组保护装置带开关静态传动。
3.2.3 发变组保护动态检查。

6 调试过程
6.1 发变组保护A柜试验
6.1.1 外观及接线检查
外观及接线检查见表3。
表3 外观及接线检查
检查内容
检查结果
检查装置外观无损伤，盘内接线无螺丝松动
合 格
检查装置及屏柜的接地端子接地可靠。
合 格
检查各插件外观及焊点情况
合 格
检查键盘操作是否灵活、显示屏显示是否完好
合 格
检查各装置后背板内清洁情况
合 格
检查各插件印刷电路是否无损伤或变形，连线是否连接好
合 格
检查装置的小开关、按钮是否良好
合 格
检查各插件上元件是否焊接良好，芯片是否插紧
合 格
检查各插件上变换器、继电器是否固定好；
合 格
检查后板配线连接是否良好
合 格
检查装置直流220V电源极性正确。
合 格
4.1.2 保护装置上电检查
序号
检查内容
检查结果
1
液晶显示屏幕显示状态
合 格
2
检验键盘
合 格
3
时钟的检查
合 格
4
打印机联机检查
合 格

6.1.2 绝缘检查
绝缘检查见表4。
表4 绝缘检查
序号
测试项目
绝缘电阻（MΩ）
1
交流电压回路对地
200 MΩ
2
交流电流回路对地
200 MΩ
3
直流回路对地
300 MΩ
4
合闸回路对地
300 MΩ
5
开关量输入回路对地
200 MΩ
6
信号回路对地
300 MΩ
整个回路的绝缘电阻200 MΩ
4.1.3 保护装置程序版本检查
生产厂家：北京四方
保护型号：CSC-300G 发变组保护装置
保护软件版本：CSC-300G V1.20
2009.08 F2C6 7E44
4.1.4 保护电源在非额定电压的下稳定测试
标准电压(V)
220V（110V）
实测值(V)
80%Ue
正常
100%Ue
正常
115%Ue
正常
4.1.5 开入接点检查
依次短接相应开入接点, 检查 “保护状态”子菜单中“开入量状态”正确。
序号
开入量名称
保护板状态
管理板状态
1
主汽门位置
1
1
2
保护动作开入
1
1
3
断路器常开辅助触点
1
1
4
断路器常闭辅助触点
1
1
5
励磁系统故障
1
1
4.1.6 功能压板检查
依次投入和退出屏上相应压板检查 “保护状态”子菜单中“开入量状态”正确。
主变保护部分压板
序号
开入量名称
保护板状态
管理板状态
1
主变差动保护
1
1
2
主变后备保护1
1
1
3
主变后备保护2
1
1
4
主变间隙保护
1
1
5
主变零流1
1
1
6
主变零流2
1
1
高厂变保护部分压板
序号
开入量名称
保护板状态
管理板状态
1
高厂变差动保护
1
1
2
厂变高压恻后备保护
1
1
3
A分支后备保护
1
1
4
B分支后备保护
1
1
发电机保护部分压板
序号
开入量名称
保护板状态
管理板状态
1
发电机差动保护
1
1
2
发电机匝间保护
1
1
3
发电机定子接地保护
1
1
4
转子一点接地保护
1
1
5
转子两点接地保护
1
1
6
定子过负荷保护
1
1
7
负序过负荷保护
1
1
8
失磁保护
1
1
9
失步保护
1
1
10
过电压保护
1
1
11
过励磁保护
1
1
12
逆功率保护
1
1
13
频率保护
1
1
14
误上电保护投入
1
1
15
起停机保护
1
1
励磁变保护部分压板
序号
开入量名称
保护板状态
管理板状态
1
励磁变后备保护
1
1
4.1.7 模拟量输入检查
退掉保护屏所有功能及出口压板, 断开电压电流回路与外部连接，从每个电压电流回路依次加入正序电压电流。进入装置菜单中的“保护状态”, 对照液晶显示值与输入值, 误差符合技术参数要求。
6.1.7.1 电压回路采样检验
电压回路采样检验结果见表5。
表5 电压回路采样检验
名称
输入值
显示值
A∠0°
B∠240°
C∠120°
Ua
Ub
Uc
发电机
机端
(线)
60
60
60
104.01∠0°
104.00∠-119.6°
104.02∠120.0°
30
30
30
52.00∠0°
52.01∠-119.8°
52.00∠119.9°
17.74
17.74
17.74
30.72∠0°
30.71∠240°
30.70∠120°
机端专用PT
57.74
57.74
57.74
100.10∠0°
100.12∠239.9°

37.74
37.74
37.74
65.41∠0°
65.45∠240°

17.74
17.74
17.74
30.74∠0°
30.76∠239.9°

220kV系统
57.74
57.74
57.74
57.77∠0°
57.76∠240°
57.82∠120°
37.74
37.74
37.74
37.78∠0°
37.77∠240°
37.82∠120.1°
17.74
17.74
17.74
17.77∠0°
17.76∠239.9°
17.76∠120°
6kV
A
分支
57.74
57.74
57.74
100.14∠0°
100.08∠240°
100.20∠120°
37.74
37.74
37.74
65.41∠0°
65.39∠240°
65.38∠120°
17.74
17.74
17.74
30.75∠0°
30.72∠240°
30.79∠120°
6kV
B
分支
57.74
57.74
57.74
100.12∠0°
100.07∠239.9°
100.11∠119.9°
37.74
37.74
37.74
65.41∠0°
65.40∠240°
65.41∠120°
17.74
17.74
17.74
30.74∠0°
30.75∠240.4°
30.74∠119°
机端3U0
10
10.00
20
19.99
30
30.03
机端3W
10
10.09
20
20.17
30
30.24
中性点3U0
10
10.08
20
20.14
30
30.07
中性点
3W
10
9.99
20
20.01
30
30.00
专用PT3U0
10
10.00
20
20.02
专用PT
3W
10
10.11
20
20.22
30
30.33
起
停
机
10
10.00
20
20.01
40
40.06
60
60.15
220kV零序
50
49.96
100
100.01
发电机
失磁
100
99.53

注：此为直流
120
119.79
150
150.09
6.1.7.2 电流回路采样检验
电流回路采样检验结果见表6。
表6 电流回路采样检验
名称
输入值
显示值
A∠0°
B∠240°
C∠120°
Ia
Ib
Ic
主变高压侧
1
1
1
0.987∠0°
0.987∠240°
0.995∠120.1°
3
3
3
2.985∠0°
2.985∠240.1°
2.984∠120.2°
5
5
5
4.982∠0°
4.982∠240°
4.997∠120°
高厂变高压侧
1
1
1
0.987∠0°
0.987∠240°
0.980∠120.1°
3
3
3
2.977∠0°
2.977∠240.1°
2.984∠120.1°
5
5
5
4.975∠0°
4.982∠240°
4.990∠120°
发电机机端
1
1
1
0.995∠0°
0.985∠239.9°
0.995∠120.1°
3
3
3
2.985∠0°
2.995∠240°
2.992∠120.1°
5
5
5
4.975∠0°
4.982∠240°
4.997∠120°
发电机中性点
1
1
1
0.995∠0°
0.987∠240.1°
0.987∠120.2°
3
3
3
2.985∠0°
2.992∠240.2°
2.985∠119.9°
5
5
5
4.967∠0°
4.990∠240°
4.975∠120°
主变低压侧
1
1
1
0.995∠0°
0.987∠239.9°
0.987∠120.1°
3
3
3
3.000∠0°
2.992∠240.2°
2.992∠120°
5
5
5
4.982∠0°
4.990∠240.1°
4.997∠119.9°
高厂变高压侧
1
1
1
0.995∠0°
0.987∠240°
0.987∠120.1°
3
3
3
2.9850∠0°
2.977∠240.1°
2.985∠120.1°
5
5
5
4.990∠0°
4.982∠240.2°
4.990∠119.8°
6kV
A
分支
1
1
1
0.995∠0°
0.978∠240.2°
0.995∠120.1°
3
3
3
2.985∠0°
2.992∠240°
2.985∠119.9°
5
5
5
4.982∠0°
4.990∠239.8°
4.997∠120°
6kV
B
分支
1
1
1
0.987∠0°
0.987∠240°
0.995∠120°
3
3
3
2.970∠0°
2.985∠239.8°
2.977∠120.1°
5
5
5
4.975∠0°
4.982∠240°
4.982∠120°
励磁变高压侧
1
1
1
0.995∠0°
0.995∠240.2°
0.987∠120.1°
3
3
3
2.9850∠0°
2.984∠240.1°
3.000∠119.8°
5
5
5
4.975∠0°
4.975∠239.8°
4.982∠119.9°
主变零序
1
0.987
3
2.985
5
4.982
主变间隙零序
1
0.995
3
2.995
5
4.990
6kVA
分支零序
1
0.980
3
2.977
5
4.990
6kVB
分支零序
1
0.987
3
2.977
5
4.975
4.1.8 开出接点检查
4.1.8.1 信号接点检查
模拟装置保护动作及告警信号，在端子排处分别检查装置中央信号、事件记录信号出口，出口信号名称开出正确。
序号
报警信号名称
中央信号
事件记录
1
发电机差动保护动作
正确
正确
2
发电机匝间保护动作
正确
正确
3
发电机记忆过流保护动作
正确
正确
4
发电机定子接地保护动作
正确
正确
5
转子一点接地保护动作
正确
正确
6
转子两点接地保护动作
正确
正确
7
发电机过电压保护动作
正确
正确
8
定子过负荷保护动作
正确
正确
9
负序过负荷保护动作
正确
正确
10
励磁后备保护动作
正确
正确
11
转子过负荷保护动作
正确
正确
12
失磁保护动作
正确
正确
13
逆功率保护动作
正确
正确
14
程跳逆功率保护动作
正确
正确
15
失步保护动作
正确
正确
16
误上电保护动作
正确
正确
17
频率异常保护动作
正确
正确
18
过励磁保护动作
正确
正确
19
启停机保护动作
正确
正确
20
励磁系统故障
正确
正确
21
系统保护联跳
正确
正确
22
主变差动保护动作
正确
正确
23
主变复压过流1动作
正确
正确
24
主变复压过流2动作
正确
正确
25
主变零流保护1动作
正确
正确
26
主变零流保护2动作
正确
正确
27
主变间隙保护动作
正确
正确
28
主变零压保护动作
正确
正确
29
断口闪络保护动作
正确
正确
30
高厂变差动备
正确
正确
31
高厂变高后备动作
正确
正确
32
A分支后备保护动作
正确
正确
33
B分支后备保护动作
正确
正确
34
非全相保护动作
正确
正确
35
失灵启动动作
正确
正确
36
定子过负荷发信
正确
正确
37
负序过负荷发信
正确
正确
38
转子过负荷发信
正确
正确
39
定子接地保护发信
正确
正确
40
TA异常告警
正确
正确
41
TV异常告警
正确
正确
42
装置异常告警
正确
正确
43
主变过激磁保护发信
正确
正确
44
逆功率保护发信
正确
正确
45
失磁保护发信
正确
正确
46
失步保护发信
正确
正确
47
频率异常保护发信
正确
正确
48
直流消失
正确
正确
49
保护装置故障
正确
正确
4.1.8.2 保护出口及压板检查
模拟装置保护动作，投入相应跳闸出口压板，在端子排处检查跳闸出口接点。
序号
出口名称
出口压板
跳闸接点
1
跳高压侧I-1
投入
正确
2
跳高压侧I-2
投入
正确
3
跳母联I-3
投入
正确
4
跳母联I-4
投入
正确
5
跳高压侧II-1
投入
正确
6
跳高压侧II-2
投入
正确
7
跳母联II-3
投入
正确
8
跳母联II-4
投入
正确
9
跳高压侧I启动失灵
投入
正确
10
跳高压侧II启动失灵
投入
正确
11
关主汽门
投入
正确
12
跳灭磁开关
投入
正确
13
过负荷减出力
投入
正确
14
失磁减出力
投入
正确
15
减励磁
投入
正确
16
跳A分支
投入
正确
17
跳B分支
投入
正确
18
启动A分支快切
投入
正确
19
闭锁A分支快切
投入
正确
20
启动B分支快切
投入
正确
21
闭锁B分支快切
投入
正确
22
主变启动通风
投入
正确
23
厂变启动通风
投入
正确

6.1.8 保护逻辑及动作值校验
6.1.8.1 发电机差动保护校验
投入发电机差动保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
发电机中性点侧CT变比：15000/5A 发电机出口侧CT变比：15000/5A
差动最小动作电流： 1.00A 制动系数： 0.3 拐点电流： 3.368A
负序电压： 7V 差动速断定值： 3Ie 额定电流Ie： 3.964A
（2） 差动最小动作电流定值测试
差动最小动作电流定值测试结果见表7。
表7 差动最小动作电流定值测试
整定值
Iq=1.000(A)
出口
信号
相别
A
B
C

机端侧
0.990
1.000
1.000
√
√
中性点
1.002
1.000
1.006
√
√
（3） 差流越限告警信号定值测试
差流越限是延时5s告警
差流越限告警信号定值测试结果见表8。
表8 差流越限告警信号定值测试
整定值
Iq= 0.625(A)-0.7(A)
出口
信号
相别
A
B
C

机端侧
0.650
0.651
0.649
×
√
中性点
0.653
0.655
0.653
×
√
（4） 比率制动特性测试
比率制动特性测试结果见表9。
表9 比率制动特性测试

制动特性 Iq=1.00(A) Ig＝3.368(A) Kz=0.3
机端
中性点
差动电流
制动电流
出口
信号
A
相
1.00
1.99
0.9961
1.469
√
√
2.00
2.99
0.9961
2.484
√
√
4.00
5.45
1.468
4.719
√
√
5.00
6.81
1.805
5.905

B
相
1.00
1.99
0.9960
1.467
√
√
2.00
2.99
0.9959
2.483
√
√
4.00
5.45
1.469
4.719
√
√
5.00
6.81
1.804
5.906

C
相

1.00
1.99
0.9960
1.469
√
√
2.00
2.99
0.9957
2.484
√
√
4.00
5.45
1.469
4.719
√
√
5.00
6.81
1.805
5.905

6.1.8.2 发电机复压过流保护校验
投入发电机复压过流保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
电流定值： 5.1A 低电压定值： 70V 负序电压定值： 7V 延时T1： 2.0S
（2） 相电流定值测试
相电流定值测试结果见表11。
表11 相电流定值测试
整定值
I=4.7(A)
出口
信号
相别
A
B
C

动作值
5.12
5.10
5.11
√
√
（3） 低电压定值测试
整定值：70V 动作值：70.111V
（4） 负序电压定值测试
因为低电压判据和负序电压判据为或门关系，测试负序电压定值时，将低电压定值改小，再做此项测试。
整定值：7V 动作值：7.02V
（5） 动作时间测试
在发电机机端侧突然加1.5倍定值电流，动作时间：2.011s
4.1.9.10 负序过负荷保护试验
定时限负序过负荷定值
保护总控制字“负序过负荷保护投入”置1；投入负序过负荷保护压板；
定时限负序过负荷电流定值 0.36 A，定时限负序过负荷延时 5 S，
定时限负序过负荷试验
定时限过负荷动作值：0.36A（三相） 动作时限：5.02s
反时限负序过负荷定值
保护总控制字“负序过负荷保护投入”置1；投入负序过负荷保护压板；
反时限启动负序电流定值 0.42 A，反时限上限时间定值 1.62 S；
负序转子发热常数 10 ；长期允许负序电流 0.1 A；
反时限负序过负荷试验

输入电流(A)
动作时间(S)
计算时间(S)
1
0.7928(0.2Ie)
347.047
333.33
2
1.5856(0.4Ie)
67.354
66.67
3
3.171(0.8Ie)
15.975
15.873
4
3.964(Ie)
10.147
10.10
5
7.928(2Ie)
2.526
2.506
6
9.910(2.5Ie)
1.626
1.603
4.1.9.6 发电机匝间保护试验
定值整定
保护总控制字“发电机匝间保护投入”置1；投入发电机匝间保护压板；
灵敏段纵向零压定值 3 V，灵敏段纵向零压延时 0.3 S
纵向零压高定值段定值 8 V，纵向零压高定值段延时 0.2 S
匝间保护试验内容
灵敏段纵向零压动作电压：3.00V
灵敏段纵向零压延时时限:0.321S
纵向零压高定值段动作电压：7.99V
纵向零压高定值段延时时限：0.228S
4.1.9.7 基波零压定子接地保护
保护发电机由极端至机内90%左右范围的定子绕组接地故障
定值整定
基波零序电压定值 15 V，
基波零序电压保护延时 0.5 S；
基波零压定子接地保护试验内容：
基波零序电压动作值：15.00V
基波零序电压动作时限：0.529S
4.1.9.7 三次谐波零压定子接地保护
三次谐波零压定子接地保护和基波零压定子接地保护共同构成100%定子接地保护
定值整定
基波零序电压定值 15 V，
基波零序电压保护延时 0.5 S；
三次谐波制动比系数 0.3
三次谐波电压比率定值 1 ，
三次谐波电压保护延时 3 S；
三次谐波零压定子接地保护试验：
当机端零压加入：3.82V时，中性点零压加入3.81V时，这时保护动作。可得出：三次谐波电压比率：1.0026
三次谐波电压保护动作时限：3.041S

6.1.8.3 发电机对称过负荷保护校验
投入发电机对称过负荷保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
定时限电流定值： 4.1A 延时： 9.0S
反时限上限电流定值： 14.6A 延时： 0.5S
反时限下限电流定值： 4.3A 延时： 112S
（2） 定时限电流定值测试
定时限电流定值测试结果见表12。
表12 定时限电流定值测试
整定值
I=4.1(A)
出口
信号
相别
A
B
C

动作值
4.12
4.13
4.13
×
√
（3） 定时限动作时间测试
突然加1.5倍定值电流，动作时间：9.12s
（4） 反时限特性曲线测试
反时限特性曲线测试结果见表13。
表13 反时限特性曲线测试
电流值（A）
4.4
8.0
10.0
12.0
14.0
15
动作时间(S)
60.04
23.63
11.57
4.67
1.17
0.59
6.1.8.4 发电机不对称过负荷保护校验
投入发电机不对称过负荷保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
定时限电流定值： 0.37A 延时： 9.0S
反时限上限电流定值： 7.3A 延时： 0.5S
反时限下限电流定值： 0.41A 延时： 600S
（2） 定时限电流定值测试
定时限电流定值测试结果见表14。
表14 定时限电流定值测试
整定值
I=0.37(A)
出口
信号
相别
A
B
C

动作值
0.38
0.38
0.38
×
√
（3） 定时限动作时间测试
突然加1.5倍定值电流，动作时间：9.08s
（4） 反时限特性曲线测试
反时限特性曲线测试结果见表15。
表15 反时限特性曲线测试
电流值（A）
0.4
1
3
5
7
8
动作时间(S)
60.04
58.02
28.23
5.32
1.32
0.534
6.1.8.5 发电机过电压保护校验
投入发电机过电压保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
电压定值： 130V 延时： 0.5S
（2） 保护定值测试
保护定值测试结果见表16。
表16 保护定值测试
整定值
U=130(V)
出口
信号
相别
Uab

动作值
129.5
√
√
（3）动作时间测试
突然加1.5倍定值电压，动作时间：0.52s
6.1.8.6 发电机频率积累保护校验
投入发电机频率积累保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
定值Ⅰ： 47～47.5Hz 延时： 10S
定值Ⅱ： 47.5～48Hz 延时： 20S
定值Ⅲ： 51～51.5Hz 延时： 30S
定值Ⅳ： 51.5～52Hz 延时： 40S
（2） 保护定值测试
保护定值测试结果见表17。
表17 保护定值测试
输入值
47.2
47.7
51.3
51.8
出口
信号
动作值
47.2
47.7
51.3
51.8
√
√
时间
10.11
20.13
30.09
40.10

6.1.8.7 发电机过激磁保护校验
投入发电机过激磁保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
定时限定值： 1.1 延时： 1S
反时限上限定值： 1.6 延时： 0.1S
反时限下限电流定值： 1.1 延时： 20S
（2） 保护定值测试
保护定值测试结果见表18。
表18 保护定值测试
整定值
U=110(V)
出口
信号
相别
Uac

动作值
111.19
√
√
（3） 动作时间测试
突然加1.5倍定值电压，动作时间：1.02s
（4） 反时限特性曲线测试
反时限特性曲线测试结果见表19。
表19 反时限特性曲线测试
动作电压(V)
69
72
74
75
U/f
1.2
1.25
1.28
1.3
动作时间(S)
7.66
3.81
0.72
0.57
6.1.8.8 发电机逆功率保护校验
投入发电机逆功率保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
电压定值： -5.5W 延时： 1.5S
（2） 保护定值测试
保护定值测试结果见表20。
表20 保护定值测试
整定值
电流值
电压值
相位角
计算功率
信号
出口
-5.5 W
0.2A
57.74V
99.2º
-5.54W
√
√
（3）动作时间测试
突然加1.5倍定值电压，动作时间：1.52s
6.1.8.9 发电机程跳逆功率保护校验
投入发电机程跳逆功率保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
电压定值： -5.5W 延时： 1.5S
（2） 保护定值测试
闭合主汽门接点；外加三相对称额定电压和三相对称电流，缓慢改变三相电压的相位直至程跳逆功率出口动作。
保护定值测试结果见表21。
表21 保护定值测试
整定值
电流值
电压值
相位角
计算功率
信号
出口
-5.5 W
0.2A
57.74V
99.3º
-5.59W
√
√
（3）动作时间测试
突然加1.5倍定值电压，动作时间：1.51s
6.1.8.10 发电机转子接地保护校验
投入发电机转子接地保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
转子一点接地定值： 10KΩ 延时： 1.5S
转子两点接地定值（二次谐波负序电压）： 1.5V 延时： 1S
（2） 转子一点接地保护定值测试
转子一点接地保护定值测试结果见表22。
表22 转子一点接地保护定值测试
整定值
10kΩ
出口
信号
动作值
10.7kΩ
×
√
（3） 动作时间测试
突然加1.5倍定值电阻，动作时间：1.7s
（4） 转子两点接地保护定值测试
转子两点接地保护定值测试结果见表23。
表23 转子两点接地保护定值测试
整定值
1.5V
出口
信号
动作值
1.56
√
√
（5） 动作时间测试
突然加1.5倍定值电压，动作时间：1.6s
6.1.8.11 发电机阻抗原理失磁保护校验
投入发电机失磁保护及保护压板，保护动作时发信并出口跳闸。将对应的保护压板退出，保护动作时只发信，不出口跳闸。
（1） 定值整定
系统低电压定值： 52V 阻抗圆圆心： -18.7Ω 阻抗圆半径： 18.7Ω
机端低电压定值： 85V 转子低电压特性曲线系数： 0.22
转子低电压初始动作值： 105V 延时t1： 1S 延时t2： 1.5S 延时t3： 2S
（2） 阻抗边界定值测试
同时输入三相对称电流和三相对称电压，保持电流幅值不变，两者之间的相位角不变，改变电压幅值，使t1出口灯亮（1.08S）。
阻抗边界定值测试结果见表24。
表24 阻抗边界定值测试
输入电流（A）
2
2
2
2
相位角
-90º
-135º
-45º
-60º
电压动作值（V）
73.9
51.7
52.7
64.4
R+j*X
0-j36.95
-18.28-j18.28
18.63-j18.63
16.10-j27.86
（3） 高压侧低电压定值测试
高压侧低电压定值测试结果见表25。
表25 高压侧低电压定值测试
整定值
52V
延时
出口
信号
动作值
51.8
1.53S
√
√
（4） 机端低电压定值测试
机端低电压定值测试结果见表26。
表26 机端低电压定值测试
整定值
85V
延时
出口
信号
动作值
84.87
2.02S
√
√
6.1.8.12
