西安建筑科技大学5 #学生公寓施工组织设计

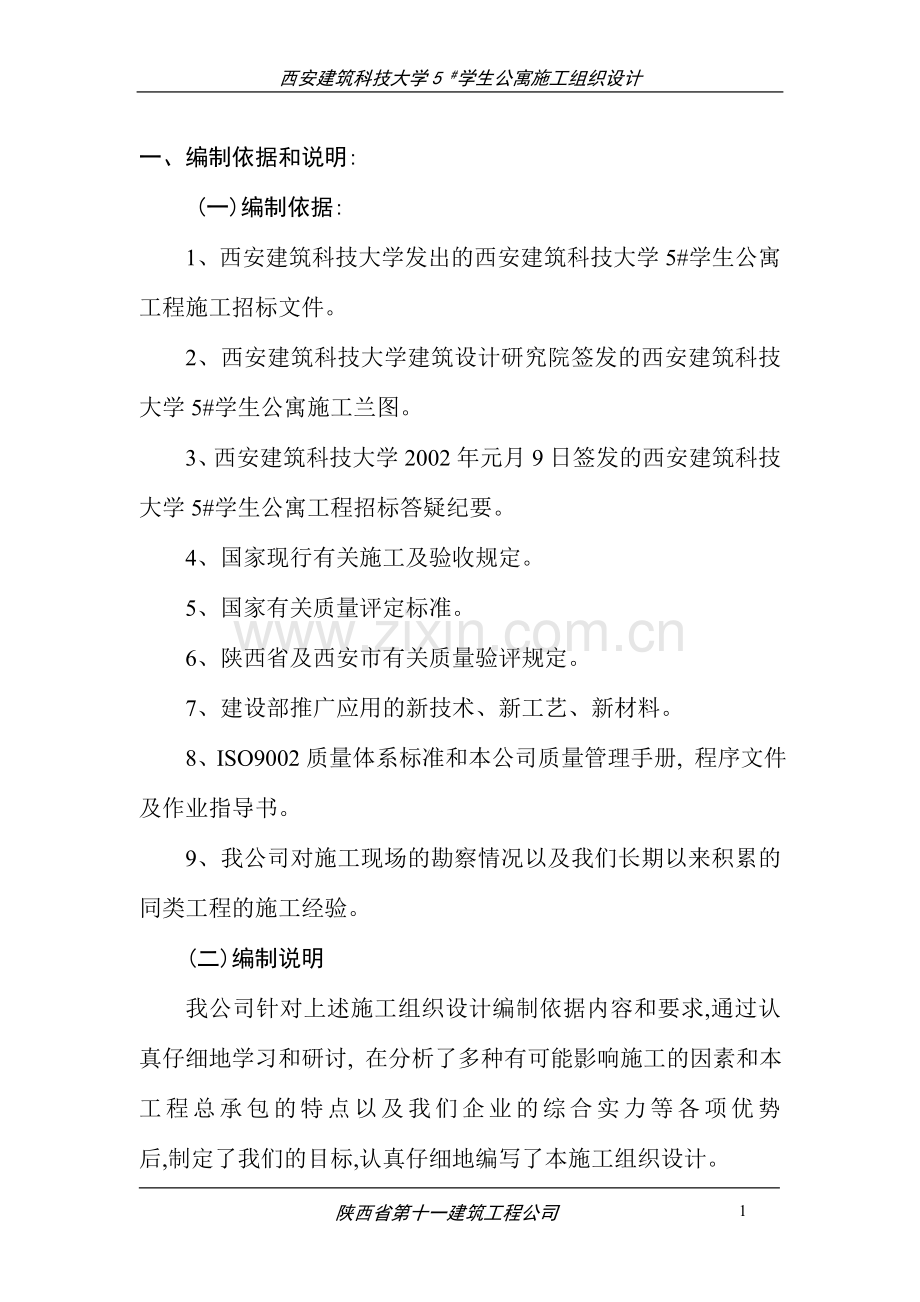

一、编制依据和说明:
(一)编制依据:
1、西安建筑科技大学发出的西安建筑科技大学5#学生公寓工程施工招标文件。
2、西安建筑科技大学建筑设计研究院签发的西安建筑科技大学5#学生公寓施工兰图。
3、西安建筑科技大学2002年元月9日签发的西安建筑科技大学5#学生公寓工程招标答疑纪要。
4、国家现行有关施工及验收规定。
5、国家有关质量评定标准。
6、陕西省及西安市有关质量验评规定。
7、建设部推广应用的新技术、新工艺、新材料。
8、ISO9002质量体系标准和本公司质量管理手册, 程序文件及作业指导书。
9、我公司对施工现场的勘察情况以及我们长期以来积累的同类工程的施工经验。
(二)编制说明
我公司针对上述施工组织设计编制依据内容和要求,通过认真仔细地学习和研讨, 在分析了多种有可能影响施工的因素和本工程总承包的特点以及我们企业的综合实力等各项优势 后,制定了我们的目标,认真仔细地编写了本施工组织设计。

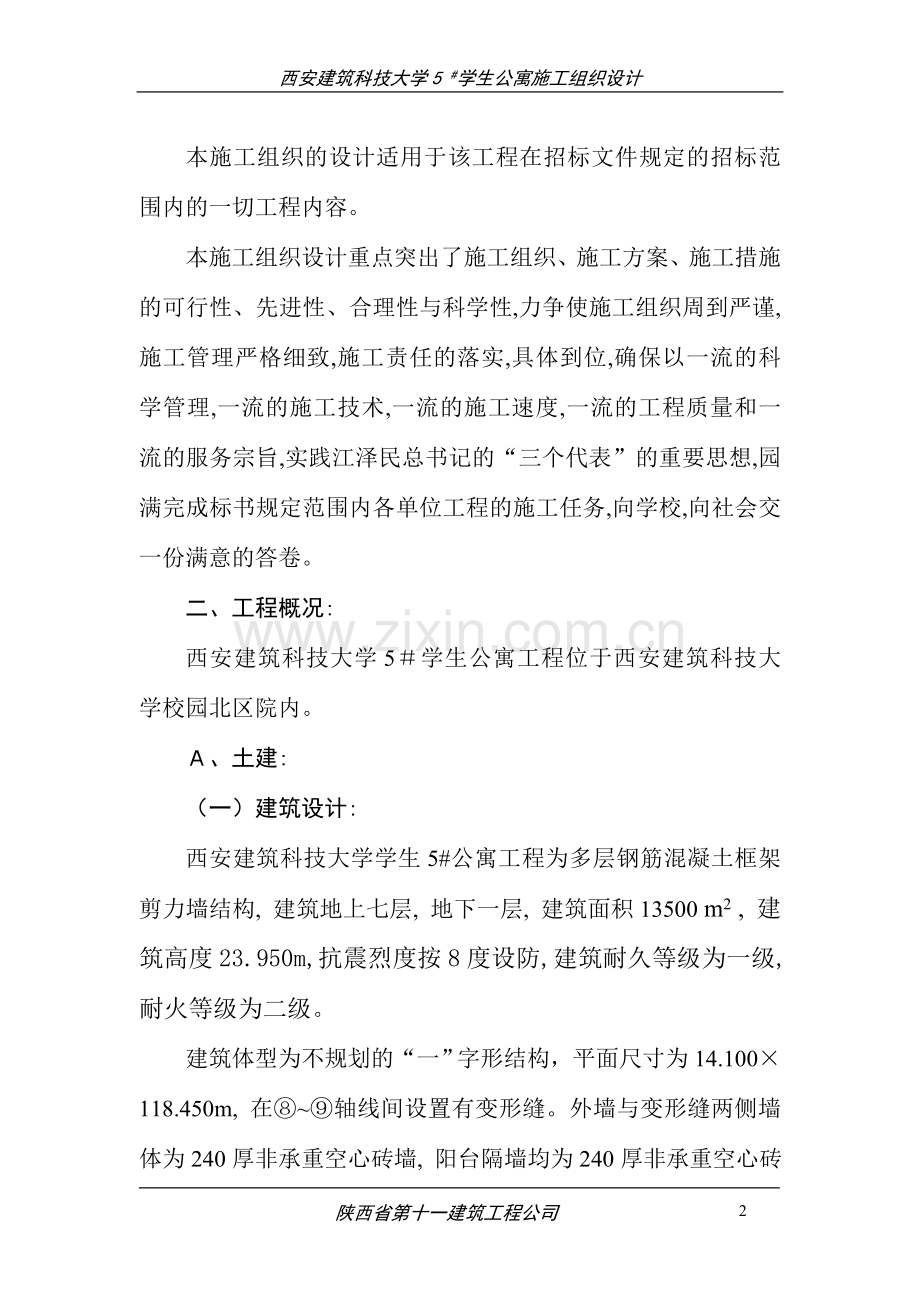

本施工组织的设计适用于该工程在招标文件规定的招标范围内的一切工程内容。
本施工组织设计重点突出了施工组织、施工方案、施工措施的可行性、先进性、合理性与科学性,力争使施工组织周到严谨,施工管理严格细致,施工责任的落实,具体到位,确保以一流的科学管理,一流的施工技术,一流的施工速度,一流的工程质量和一流的服务宗旨,实践江泽民总书记的“三个代表”的重要思想,园满完成标书规定范围内各单位工程的施工任务,向学校,向社会交一份满意的答卷。
二、工程概况:
西安建筑科技大学5＃学生公寓工程位于西安建筑科技大学校园北区院内。
Ａ、土建:
（一）建筑设计:
西安建筑科技大学学生5#公寓工程为多层钢筋混凝土框架剪力墙结构, 建筑地上七层, 地下一层, 建筑面积13500 m2 , 建筑高度23.950m, 抗震烈度按8度设防, 建筑耐久等级为一级, 耐火等级为二级。
建筑体型为不规划的“一”字形结构，平面尺寸为14.100×118.450m, 在⑧~⑨轴线间设置有变形缝。外墙与变形缝两侧墙体为240厚非承重空心砖墙, 阳台隔墙均为240厚非承重空心砖墙, 地下室内隔墙(含楼梯间隔墙)为240厚实心砖墙,宿舍及其余内隔墙除设计图纸标注外均为180厚非承重空心砖墙。
建筑体型系数﹤0.2。
外墙门窗均为单层塑钢门窗, 底层阳台均设防护网, 底层非主要出入口疏散门均设防盗门, 屋面保温层选用120厚憎水珍珠岩保温板, 墙体内保温材料选用1.5厚QQB。
屋面防水为: 1.2厚丙烯酸脂涂膜, 20厚1:25水泥砂浆保护层1.2厚高分子SBS防水卷材, 地下室防水为1.2厚高分子SBS防水卷材。
外墙饰面：一层为灰色彩砂涂料, 二至七层为白色彩砂涂料。内墙饰面：地下一层, 水箱间为水泥砂浆; 卫生间, 盥洗室为200×300的白瓷片, 其余全部为乳胶柒内墙涂料; 楼地面: 地下一层，一层商业用房及楼梯间为瓷砖，卫生间、盥洗室为防滑地砖，其余全部为彩色水泥地面；底层出入口为花岗岩踏步及平台。顶棚：卫生间、盥洗室、地下室为板底抹水泥砂浆顶棚，其余全部为板底涂乳胶柒；屋面：七层屋面为钢筋砼屋面板(上人)，有保温层；楼梯间及水箱间屋面为钢筋砼屋面板(不上人)，有保温层。油柒：室内木门、吊柜为乳白色中等调合柒，楼梯扶手为浅棕色中等调合柒，阳台栏杆、屋顶栏杆及晒衣架均为白色普通调合柒。
（二）结构设计：
本建筑结构类型为：框架一剪力墙结构，按建筑抗震设防烈度分类为：丙类建筑。按上部结构重要性分类，安全等级为：二级。本建筑物的合理使用年限为50年。
本建筑抗震设防烈度为：８度，近震，按西安市抗震设防区划为Ａ２、ＡＫ；场地类别为Ⅲ类。框架抗震等级为三级，剪力墙抗震等级为二级。材料方面：
1、砼强度等级:基础垫层为C10,其它见下表:
结构部位或层别
砼强度等级
钢筋类型
备 注
地下室筏板、基础梁
C30
Ⅰ、Ⅱ
抗渗等级S6
地下室挡土墙
C40
Ⅰ、Ⅱ
抗渗等级S6
-5.400～6.860
C40
Ⅰ、Ⅱ
墙、柱、连梁
-5.400～6.860
C30
Ⅰ、Ⅱ
梁、板
6.860以上
C35
Ⅰ、Ⅱ
墙、柱、连梁
6.860以上
C30
Ⅰ、Ⅱ
梁、板
构造柱
C25
Ⅰ、Ⅱ

注：I级钢筋用φ表示, II级钢筋用Φ表示。
2、地下室外墙，底板采用防水砼，其抗渗等级为S6。
3、钢筋：φ为I级钢筋, Φ为II级钢筋, φl为冷轧带肋钢筋, φt为冷轧扭钢筋。
4、型钢: 3号钢。
5、焊条: E43(焊3号钢,I级钢筋,I级钢筋与II级钢筋),E50(焊II级钢筋)。
6、砌体：内外墙采用ＭU5非承重粘土空心砖、孔洞率大于40%, M7.5混合砂浆砌筑。
B、安装
(一)电气工程：
电气部分包括电力、照明、电视、电话、防雷接地及火灾自动报警系统。两路VV22－1KV电缆由室外埋地引入至一层值班室内，一个回路为2(VV22－3×150＋1×95)引至AL000照明总箱，由AL000照明箱引出二个回路至学生宿舍电源总计量柜AL001、AL002，计量柜设在值班室内，由计量柜引出线路至二至七层电源分线箱，由楼层分线箱引出管线至各房间内接线盒进户电源的另一回路引至PM00照明总箱，由PM00箱引出回路分别至地下室和一层照明箱，一层和地下室照明及排风机电源均由照明箱引出回路供给一层，地下室用电为独立计费，公寓楼二至七层过道部分照明由独立配电箱PM15供电，并能进行双电源自动切换，PM15箱设在值班室内，电力照明线路除干线首层采用沿桥架敷设，在竖井内采用金属线槽敷设外，其余部分均采用铜芯塑料导线穿焊管沿墙、地板内暗敷。所有配电箱、柜除电源总计量柜为靠墙落地明装外，其余箱体在竖井内为明装、竖井外为暗装。楼内插座、开关均为暗装，灯具以日光灯为主，每宿舍设日光灯一套、插座八套，地下室、一层商场灯具为双管日光灯，并配有适量自带应急电源日光灯，所有日光灯具采用电子镇流器。
电话及电视进户均为电缆埋地引入至一层值班室内，电视前端箱及300对电话交接箱设在一层值班室，每宿舍设电话插座一个，每层设电视终端一个。
地下一层及一层商场火灾自动报警系统区域型火灾自动报警器设在一层值班室内，采用总线制火灾自动报警控制系统，并有管线引至水泵房及配电室，火灾发生时能切除非消防电源及起动消防水泵。
弱电线路采用焊管沿墙、地板暗敷及竖井内沿金属线槽敷设。
本楼防雷等级为三级，屋面女儿墙采用－12×4镀锌扁钢作避雷带，利用现浇挑檐板内两根钢筋通焊组成封闭框做暗装避雷带，利用屋面结构梁内两根钢筋通焊做暗装避雷带，防雷引下线利用结构柱内两根主筋，全楼有二十处引下线，测量用的接地卡八处，利用基础梁内两根钢筋通焊或水平接地网，另采用－40×4镀锌扁钢作环形接地装置与自然接地装置焊接，所有进出建筑物的金属管道与接地装置采用－40×4镀锌扁钢作等电位焊接，接地电阻＜1欧姆。
(二)给排水工程：
本建筑生活给水系统由校园给水管网直接供给，在用水压力不满足或用水高峰时，由设在屋顶上的10立方米水箱供水。地下一层和地上一层为商场，地上一层设有男、女卫生间各一套，二至七层为学生公寓，每层均设有盥洗间和公共卫生间两套。卫生间污水排放系统采用合流制，粪便污水与生活污水合流排放，二层至七层卫生间污水在地下室汇合后排至室外检查井，一层卫生间污水单独排放，地下一层设有集水井，由潜水泵提升排水。
消防系统室内消火栓给水采用本建筑南侧教学楼消防水泵和屋顶高位水箱联合供水，该系统由设在七层及地下室水平干管和立管形成环状管网。每层走廊、楼梯口及明显的部位均设置了立柜式带灭火器消火栓箱，并配有启动消防泵的按钮。地下一层、地上一层商场均设有自动喷水系统，系统内设一套湿式报警阀，每层设有水流指示器和直立型闭式玻璃喷头。
室内消火栓系统在室外设一套地上式消防水泵接合器，自动喷水系统在室外设两套地上式消防水泵接合器。
生活给水管采用铝塑复合管，管件连接；消火栓系统所有管道均采用焊接钢管，焊接和法兰连接。自动喷水系统采用内外热镀锌钢管，管径≤100mm，丝口连接；管径＞100mm，卡箍连接。排水管道±0.00以下部分排水管道采用承插式机制排水铸铁管，石棉水泥接口；地上部分采用UPVC空壁隔音排水塑料管，粘接连接；地下一层污水抽升排水管采用焊接钢管，焊接连接。
(三)暖通工程：
本工程地下一层及首层为商场采暖，二至七层为学生宿舍采暖，采暖设两个独立系统，1－10轴线为1＃采暖系统，10－17轴线为2＃采暖系统，采暖入口设在地下一层，采暖热媒为95／70℃热水，由锅炉房直接供给。系统采用上供下回单管同程式，供水干管敷设在七层房间上空，回水干管敷设在地下一层地面上，距地面高度为300mm，供暖总立管敷设在各楼层公用卫生间内。设在非采暖房间内的管道采用40mm岩棉管壳保温，所有采暖管道均采用水煤气管，丝口连接或焊接。散热器首层选用钢制3040散热器(P＝0.6MPa)，其余楼层选用铸铁四柱760散热器(F=0.24平方米／片，P＝0.6MPa)，系统最高处设有自动排气阀，室内所有采暖管道除锈后刷红丹漆二道，明装管道再刷银粉漆二道。系统安装完后进行冲洗并做水压试验，试验压力为0.6Mpa。地下一层及首层商场部分采用轴流风机进行通风换气。
C、本工程的特点与施工难点:
1、钢筋砼筏板基础为大体积砼施工。
2、地下室及1层为高支模体系。
3、本工程工期较紧, 周围又为学生宿舍区, 既要抓紧时间抢工期, 又要注意文明施工、安全防护、环境保护、对噪声和粉尖进行严格控制，使之不影响学生的学习和生活。
4、本工程施工期间经历冬、雨季季节施工及春节节日，应做好季节施工的质量保证措施和防护，以及劳力保证，确保工期，最终保证工程保质、保期按计划进行。
三、施工部署：
（一）工期目标：
保证在２１０天（日历天数），内完成该工程招投标范围内的全部工作内容。
（二）质量目标：
认真贯彻执行《建设工程质量管理条例》，确保工程质量达到优良工程。
（三）安全管理目标：
1、施工现场杜绝死亡、重伤及重大机械设备、火灾事故，工伤事故频率控制在４‰以内。
2、按照部颁《建筑施工安全检查标准》(JGJ59-99)检查评分,合格率达到100%,优良率达到70%以上。
(四)现场管理目标：
认真贯彻《文明工地标准化管理规定》，以质量为中心，以安全为突破口，加快新技术、新工艺、新材料的推广和应用，全面提高施工管理水平，确保建成省级文明工地。
（五）任务划分：
本次招标范围内的所有工程均由我司自行组织施工。
（六）施工用电：
１、施工现场临时用电线路布置:
在建设单位提供的电源旁设置配电房, 从配电房引出三路线, 第一路到两台塔吊;第二路到钢筋棚、木工车间、铁工车间、搅拌机等；第三路到各施工楼层及生活用电。
第一路： 塔吊QTZ100 2台 48KW/台
第二路: ①钢筋调直机 1台 5.5KW/台
②钢筋切断机 2台 7KW/台
③钢筋弯曲机 2台 5.6KW/台
④钢筋对焊机 1台 100KW/台
⑤木工园锯 1台 4KW/台
⑥木工压刨 1台 4KW/台
⑦砼搅拌机 2台 5KW/台
⑧电焊机 1台 28KW/台
第三路: ①插入式振动器 8套 1.5KW/套
②平板振动器 2套 2.8KW/套
③卷扬机 2台 5.5KW/台
④潜水泵 1台 2.2KW/台
⑤电渣压力焊机 3台 40KW/台
2、各路负荷计算及导线截面选择：
（1）第一路 导线截面选择：

选需要系数：K1=0.7 功率因数

查表选用3×35+2×25铜芯橡皮线
（2）第二路导线截面选择：

选择需要系数为0.7，功率因数

查法选用3×70+2×50铜芯橡皮线
（3）第三路导线截面选择：
生活用电
=47.2KW
选择需要系数加0.7，功率因数cosφ=0.75

查表选用3×70+2×25铜芯橡皮线
（4）现场临时用电总容量：

业主可供310KVA略大，故钢筋连接尽量不使用闪光对焊，如必须采用时，将安排在夜间进行。
(七)施工用水：
1、 现场施工用水计算
因本工程主要为商品砼，故仅考虑养护用水及搅拌砂浆用水。现场施工用水量按下式计算：

取N1=400L/m3 Q=300m3 K1=1.15 K2=1.5 T·t=1

2、现场生活用水量按下式计算

取P1=400人，N3=60L/人 K4=1.5 t=2

3、生活用水量按下式计算
取P2=300人，N4=100L/人 K5=2.5

4、消防用水量q5=10L/S
5、施工现场总用水量:
因q1+q3+q4=7.74L/S<q5=10L/S
则总用水量Q=q5+(q1+q3+q4)
=10+
6、管径选择：

选用管径d=100mm。建设单位提供的水源为φ100，根据以上计算，可满足需要。并根据实际情况接支管送到各需水点（具体见平面布置图）。
四、施工组织及施工进度计划：
(一)项目机构设置
本工程按项目法组织施工，公司组建西安建筑科技大学学生5#公寓工程项目经理部，全面负责工程的施工管理工作。按照本公司质量手册和程序文件:要求建立健全以项目技术负责人为首的项目质量保证体系和以项目经理为第一责任人的安全保证体系,项目经理部设项目经理一人、副经理两人(土建、安装各一人)、项目技术负责人一人，下设技术质量组、生产安全组、材料组、机械动力组、财务劳资后勤组、安装组等机构;土建设综合工长二人、专业工长六人、专职质量员四人、材料员四人。预算员两人、财务人员两人、劳资后勤人员两人。项目生产副经理分管生产安全组、机械动力组、材料组、安装组;项目技术负责人分管技术质量组;项目经理部所需人力、物力资源在全公司范围内调配，技术管理人员都将选调具有丰富施工经验的人员。项目经理部组织机构见下图。
项目经理
项 目 经 理 部 组 织 机 构
安装副经理
技术负责人
生 产 安 全 组
材 料 组
机 械 动 力 组
组
技 术 质 量 组
财务劳资后勤组
安 装 组
施工班组
生产副经理

（二）岗位职责：
1、项目经理：
(1)对本工程的进度、成本、质量、安全、文明施工负全面责任。
(2)负责建立健全该项目的质保体系，并对质量目标层层分解，落实质量责任制。
(3)制定项目岗位责任制和各项管理制度，并负责实施奖惩办法。
(4)负责材料、物资采购和劳动力调配及平衡。
(5)搞好外协关系，人际关系，需求关系和合同结算事宜。
2、项目副经理（土建）
协助项目经理分管土建施工，主管生产安全组、机械动力组、材料组。
3、项目副经理（安装）
协助项目经理分管水、暖、电、通风等安装工程施工，分管安装组。
4、项目技术负责人
(1)参与编制本工程的施工组织设计和项目质量计划。
(2)对影响工程质量和进度的重要因素组织技术攻关，解决生产中的疑难问题。
(3)编制分阶段的进度计划和做好各种施工记录，对施工过程中的技术资料进行汇总。
(4)组织编制工程竣工资料。
5、生产安全组
(1）执行有关管理规定和现行施工规范，按照总进度计划要求组织好施工。
(2)编制施工作业计划，做好施工任务划分和现场组织，层层分解工程进度目标。
(3)指导各施工班组按计划完成生产任务，并合理安排工序。
(4)按时做好月度计划统计报表。
(5)制定现场文明施工措施，组织创建文明工地。
(6）负责本工程的安全生产工作，做好职工进场安全教育及班前、班后的安全教育。
(7)认真落实各项安全岗位责任制，做好安全检查记录。
(8)负责施工班组的安全交底工作，督促检查落实安全“三宝”使用，参与安全事故的处理及分析。
(9)搞好消防工作，做好消防设施的定期检查和完善。
6、技术质量组
(1)负责处理施工过程中的技术问题及工程质量的控制和检查验收。
(2)负责分部分项工程的技术交底工作，组织对分部分项工程的评定，在施工过程中认真执行“三检”制度。
(3)认真组织实施各项质量、技术管理制度，参与编制施工组织设计。
(4)负责推广实施新技术、新工艺。
(5)负责各项原材料的复试送样，半成品、成品的验收，砂、石、砼、防水材料等抽样送检工作。
7、安装组
(l)负责协调好土建工程施工配合关系。
(2)负责提出安装工程的材料、设备计划及月度统计报表的上报。
(3)认真组织，周密安排，确保总进度计划，质量目标及现场管理目标的实现。
(4)负责各专业施工工程质量控制及安全生产工作，做好技术交底及安全交底。
8、材料组
(1)组织物资采购、运输工作，保证质量可靠，手续完备，按施工现场进度要求，充分利用有限资金，确保材料供应及时到位。
(2)做好材料保管出库登记工作，配合财务劳资组进行材料消耗核算。
(3)及时提供各种原材料及半成品、成品的出厂合格证、准用证。
9、机械动力组
(1)按施工准备的要求供应机械设备，保证机械设备按时进场，对机械设备做好维护和定期检修工作，保证生产正常进行。
(2)保证施工现场正常供水供电。
10、财务劳资后勤组
(1)负责本工程一切经济往来手续，及时与甲方进行工程进度结算。
(2)负责施工现场职工考勤。
(3)搞好项目经理部的安全保卫工作，对施工班组加强管理，造册登记，做好新工进场教育。
(4)负责职工生活区的卫生工作，做好职工膳食及业余生活，为职工创造一个良好的生活环境。
（三）项目经理部人员组成:
序号
职 务
姓 名
职 称
1
项目经理
徐 捷
高级工程师
2
副经理
宁学联
工程师
3
副经理
李省安
工程师
4
技术负责人
韩大富
高级工程师
5
施工员
杨青剑
工程师
6
施工员
王宝安
助工
7
施工员
李 勇
助理工程师
8
施工员
杨九胜
工程师
9
施工员
高永强
工程师
10
施工员
李立强
助理工程师
11
施工员
吴 延
工程师
12
施工员
马宏斌
工程师
13
质检员（土建）
李家卫
助理工程师
14
质检员（土建）
刘新昶
助理工程师
15
质检员（安装）
张维荣
助理工程师
16
安全员
高占元
助理工程师
17
材料员
常海景
助理工程师
18
预算员
黄建安
工程师
19
财务
候 峰
会计师
20
劳资
窦长安
经济师
21
后勤
贾爱花
助理经济师
（四）施工顺序及流水段的划分：
1、施工顺序：
总的原则是“先地下后地上，先主体后装修”。
基础工程施工顺序：
测量定位→验线→土方开挖→钻探→验槽→灰土回填→基础垫层→防水层→基础钢筋→基础模板→筏板大体积砼→挡土墙及地下室结构施工→地下室外墙防水层施工→地下室外墙外侧土方回填。
主体工程施工顺序：
测量放线→柱子钢筋绑扎→柱子模板→柱子砼的浇筑→二层梁板模板→二层梁板钢筋→预埋铁件、暗管敷设→隐蔽验收→浇筑梁板砼→砼养护→投测下层线。
砌体及装修：
砌体工程随主体由下而上进行，装修由上往下展开，工序注意事项为主体分段验收的情况下，抹灰可随砌体进行。
2、流水段的划分：
为科学地组织施工,结构施工以⑧—⑨轴线间的变形缝为界分为Ⅰ、Ⅱ两个施工段进行流水作业，内装修以层为施工段，组织流水作业，外装饰以立面为施工段组织流水作业。
(五)施工进度计划：
本工程工期招标文件要求为210天，我们在对施工顺序和关键工序的科学合理的安排后，计划主体工程（包括地下室）用90天来完成，装饰装修工程用120天完成，具体见施工进度流水网络计划。
（六）劳动力安排
根据本工程情况，施工队伍以信息大厦项目部为主，不足部分公司从其它分公司抽调，按下列规模组建：钢筋制作一个班，钢筋绑扎二个班，木工二个班，砼二个班，架子工二个班，瓦工二个班，抹灰工三个班，油漆工一个班，机械工一个班，防水工、电焊工、测量工、试验工、普工、后勤及管理人员等合计320人。
安装人员从公司安装公司抽调，按50人规模组建：
各工种施工人员由财务劳资组根据工程进度情况和施工需要编制详细的需求计划，按计划组织进场或退场。
主要劳动力计划详见表
A、土建劳动力计划表
序号
工 种
人数
备 注
1
钢筋制作工
15
基础与主体阶段
2
钢筋绑扎工
40
基础与主体阶段
3
木 工
60
基础与主体阶段
4
砼 工
20
基础与主体阶段
5
架子工
15
主体与装饰阶段
6
瓦 工
20
基础与主体阶段
7
抹灰工
40
装饰阶段
8
油漆工

装饰阶段
9
机械工
15
基础、主体及装饰阶段
10
电焊工
4
主体阶段
11
测量工
2
基础、主体及装饰阶段
12
试验工
2
基础、主体及装饰阶段
13
普工及其他
50
基础、主体及装饰阶段
B、安装劳动力计划：
电工一个班8人，管工二个班12人，焊工一个班6人，油漆、保温6人，试验、调试6人，普工10人，合计48人。
五、机械设备的配备情况
为了减轻工人的劳动强度,提高机械化作业水平。本工程拟配备,附着式塔吊2台,砼输送泵1台,灰土拌合机等现代化施工机械,具体见机械设备供应计划表。
A.土建
序号
机具名称
规格型号
单位
数量
备注
1
塔吊
QTZ100
台
2
48KW
2
卷扬机
1T
台
2
5.5KW
3
砼输送泵
HBT100
台
1
柴油机
4
砼搅拌机
JS350
台
2
5KW
5
插入式振动器
HX6X-30
台
8
1.5KW
6
平板振动器
P2-50
台
1
2.8KW
7
冷挤压连接设备

台
4

8
钢筋调直机
GL6-8/4
台
1
5.5KW
9
钢筋切断机
GJ5-40
台
2
7KW
10
钢筋弯曲机
GJ7-45
台
2
5.6KW
11
电渣压力焊机
MHS-36A
台
6
40KW
12
电焊机
BX3-120-1
台
4
28KW
13
钢筋对焊机
UN-100
台
1
100KVA
14
木工圆锯

台
1
4.5KW
15
木工压刨

台
1
4KW
16
蛙式打夯机
HW-20
台
5
3KW
17
潜水泵

台
1
2.2KW
18
压路机
12T
台
2
柴油机
19
装载机
ZL40

2
柴油机
20
灰土拌和机

1
柴油机
21
砼自动配料机

台
1

B.安装

施 工 机 具 一 览 表

序号
名 称
型 号 规 格
单位
数量
备注
1
交流电焊机
BX—160—300
台
3

2
氧乙炔焊工具

套
3

3
液压弯管机
Ф15—Ф108
台
1

4
空气压缩机

台
1

5
电动砂轮切割机
Ф300
台
2

6
现场用配电箱

个
6

7
砂轮机

台
2

8
除锈机

台
1

9
电动切管套丝机
DN15－DN100
台
2

10
台 钻
Ф5－Ф16
台
1

11
开孔器

台
1

12
电动试压泵

台
1

13
手动试压泵
M12－16
台
1

14
手提电钻
13m／m
台
6

15
手提电钻
6m／m
台
4

16
冲击电锤
Ф16－Ф26
台
8

17
电烘箱
300℃－500℃
台
1

18
型钢切割机

台
1

19
标准压力表
0.25级
块
4

20
管 剪

把
2

21
整圆扩孔器

个
2

22
弯管弹簧

个
2

C.测量仪器
序号
名称
型号
单位
数量
1
全站仪
GTS-311S
台
1
2
水准仪
DS3
台
1
3
经纬仪

台
1
D.安全防护用品计划表：
序号
名称
规格
单位
数量
备注
1
安全帽
塑料
顶
500

2
安全带
尼龙
付
50

3
焊工手套

双
60

4
安全器
尼龙
M2
400

5
焊工面罩

个
40

6
砼水水箱

双
30

7
砼工防护衣

套
30

8
安全标志牌

个
40

9
泡沫灭火器

个
40

10
低压灯泡

只
40

六、施工平面布置：
根据本工程现场实际及建筑物外型、特点等，拟对施工中需用的机械及场地作如下布置：
1、现场要出入口设于东侧，直接与校内道路相连，为了保护环境卫生，避免车辆运输污染道路，故在门口设一洗车台，车辆驶出工地前，须对车轮进行冲洗。
2、待地下室防水层及室外回填土施工完毕后，对现场场地用C10砼进行硬化。
3、现场内设排水明沟，以排除地表水。
4、在现场南侧设生活、办公区，并与施工现场用铁栏干隔开，（具体见施工平面图）
5、在建筑物南侧设塔吊QTZ—100两台，砼输送泵一台。
6、利用西侧原有旧厂房，改造后用作铁工车间、木工车间、机修车间及现场仓库，并在房东侧设钢筋加工车间。
7、在砌体及粉刷工序开始前，在建筑物南侧设卷扬机及井架二台（座），用于砌体材料及装饰材料的运输。
8、在建筑物东南侧设砼搅拌机，用于低标号砼及砂浆等的拌制。
9、总平面布置统一管理：
项目经理部以施工总平面图为依据，随时掌握现场动态，并经常进行检查、监督管理，进入施工现场的施工单位应一律服从总包统一指挥，钢材堆放按指定地点存放整齐，并标识好状态标识，以防混用和乱用，更防止随心所欲，造成浪费或堵塞、交通运输等事故的发生。
七、施工方案：
主要施工方案的选定：
1、土方回填采用机拌、机铺、机压，对压不到处人工配合夯实。
2、钢筋工程采用现场制作，现场绑扎工艺，柱筋连接采用电渣压力焊，梁墙筋的水平连接采用套筒冷挤压或锥螺纹连接。
3、柱子梁模板均采用18mm厚胶合板与木枋组拼，剪力墙模板采用覆塑竹胶合板与方木组拼而成大模板, 顶板模板采用18mm厚覆塑竹胶合板、早拆体系。
4、大于Ｃ20的砼使用商品砼，Ｃ20以下采用现场拌制。其中柱砼的垂直运输采用塔吊吊运，梁板砼采用砼输送泵HBT-60来完成。
5、外脚手架选用落地式双排脚手架，内装饰脚手架运用工具式脚手架。
6、门、窗均采用工厂制作，现场安装工艺。
A、土建:
（一）土方工程
土方回填：
在基坑经普探处理后进行垫层施工，垫层施工前应先将基坑底的原土碾压3—5遍，再用3：7灰土回填，回填厚度为2.0 m.回填采用机拌、机铺、机压的办法进行。
回填灰土所用土料不能含有冻土块，不能采用有机质含量大于8%的种植土、建筑垃圾等。且粒径不能大于15mm，石灰宜以生石灰消解（闷透）3—5天后过筛施用，粒径不能大于5mm，并不能夹有未熟化的生石灰块粒，灰土的含水量应小于等于16%，拌合均匀，颜色一致，拌好后及时铺好夯实，不能隔日夯打。
在实际施工前，应按现场使用土质作击实试验，以确定回填时的最佳含水率，实际偏小时，应适当洒水，关际偏大时，应掺入干土或适当晾干。每250mm厚一层，分层进行回填，并按规定层层取点检验基压实系数是否满足要求，3：7灰土的压实系数不得小于 0.96，设专人进行控制，对周边压路机压不到位处应用人工补夯，如果出现橡皮土必须挖除或采用其他有效措施处理后方可继续施工。本层达不到标准要求严禁铺设下层土，在灰土垫层打完后应及时进行基础施工和回填基坑，如不能进行下一工序，应作临时覆盖，以防止灰土垫层受冻或受水浸泡。室内回填土时，由于场地较小，采用人工铺土,蛙式打夯机夯实的办法，但压实系数应符合实设计和规范要求。
（二）工程施工测量及沉降观测：
1、设计情况：
本工程为一栋高23 .950m的地上7层框架结构，地下一层，其中地下一层及一层为商业用房，二层以上为学生公寓。
2、建筑物定位及轴线尺寸控制：
(1)为了便于施工，使各轴线桩能相互校核，确保工程各轴线尺寸能满足设计要求，需建立矩形控制网，根据测量部门提供的建筑红线桩和定位条件，形成直角座标控制网，控制网的主轴线最大允许误差不得大于10"。
(2)为了保证本工程的测量精度，控制网的各轴线桩应控制在距基坑2一5m(根据现场情况而定)。基础开挖后用它做为各施工层恢复中线或轴线的依据。
(3)控制桩采用50×50×600木桩，四周用砼保护，保护深度为
400mm，控制桩平面布设位置及作法详见《测量平面控制图》(待中标后补充)。
3、竖向控制：
由于该工程高度仅为23.950m，不是很高，结合施工现场的场地情况，决定采用“外控法”进行竖向控制，即分别由①⑧⑨轴和轴从外控网用经纬仪投点至施工层，再从施工层闭合并分各轴线，来进行轴线的竖向转递。
施工中要严格控制垂直度，除了上述的楼层控制轴线传递时的误差控制外，在所有的转角处，用吊线坠的方法逐层做好框架柱垂直控制线，使得转角支模时均可按下层框架柱的垂直控制线来控制偏位误差，从而有效地控制建筑物 的垂直度偏差。
4、标高控制:
(1)现场建立统一的水准网点，水准网点应根据建设单位〈业主〉提供的水准点进行引测。
(2)±0.000以上主体施工时，根据所建立的水准网点，在首层内外墙上测出±0.000或+0.500m标高线，作为各层施工标高向上传递的依据，用50m钢卷尺配15Kg拉力器向上传递标高，每施工一层，在框架柱竖筋上抄+0.500m标高的控制线，各层的标高控制线均应由首层柱外侧的±0.0000或+0.500m标高线向上直接量取。
5、沉降观测的控制:
(1)建筑物的沉降观测依据建筑物附近已建立的水准网点进行观测。按要求，水准网点由三个水准点组成，采用现浇砼桩按规范要求埋设，以 便相互校核，防止其本身产生变形。水准点必须稳定坚固，定期进行高程检查，以保证沉降观测成果的正确性。
(2)为满足沉降观测的精度要求，采用精密水准仪——蔡司004配铟钢尺进行沉降观测。
(3)沉降观测应做到“四定”，即固定人员观测和整理资料;固定测量仪器及锢钢尺;固定使用水准点;固定测量方法和测量线路。
(4)沉降观测点应按设计要求及时埋设，±0.000以上每施工完一层，观测一次，直至竣工。主体封顶后，第一年段:三个月观测一次，第二年段:六个月观测一次，第三年开始每年观测一次，直至建筑的沉降稳定为止。
（三）垂直运输：
本工程建筑平面呈不规则“一”字形结构，长×宽=118. 450×14. 100m。总高度为23.950M。按照总的施工部置，砼全部使用商品砼，并用一台输送泵来完成垂直水平运输，钢筋、模板、钢管等用两台QTZ-100附着式格式起重机来吊运，在砌体及装饰施工阶段，使用两台卷扬机及井架承担有关材料的垂直运输。
1.塔式起重机：
(1)QTZ-100附着式自升格式起重机，起升高度为100M，最小起重量为1T，回转半径40m，使用2台可以覆盖建筑用的整个范围，按标准层平均每平方米建筑面积约需1.2吊次计算，每层为1.2×1.4 ×118.45=1652次，QTZ-100型规塔吊式起重机平均每台班约可完成60吊次，采用二班制作业，结构7天完成一层，可完成60×7×2=840吊次，两台为1680吊次，因此，要用二台塔式起重机可完全满足施工垂直运输的要求。
(2)塔吊的基础结构
塔吊基础的平面布置和结构见如下插图：
(3)塔吊的安装
a.安装前的准备工作：按总平面图的要求布置并清理障碍物，检查塔基及预埋件是否符合要求，准备吊装机械、枕木、铁丝、钢丝绳、绳扣等常用工具。
b.安装程序及要求：
①按厂家所给的安装图的要求，安装底座，将底座与预埋螺杆一次浇筑好。
②吊装塔身基础节，用12个M39高强度螺栓将底座同基础节连接起来，拧紧螺栓，达到36吨的预紧力。
③连续将二节标准节吊装在基础节之上。
④吊起组装好后的爬升架，套在标准节外面。
⑤在地面上将回转支承、上支座、下支座走台等装配好，然后一起吊装。
⑥安装塔顶及回转塔身。
⑦安装平衡臂及平衡拉杆（包括起升机构和电气箱），吊装最后一块平衡重，吊装司机室。
⑧安装起重臂和起重臂拉杆（包括小车牵引机构和小车架），吊装平衡重。
⑨开始顶升，顶升结束后降下爬升架并拆除，穿绕起重机构钢丝绳，张紧牵引机构钢绳。
⑩将电气线路接通，接通电源，各机构试车，并调整安全保护装置，进入工作。塔吊安装好后，必须进行空载、静开车、动载试验及各种安全进行调整后方可进行吊装作业，其静载试验吊重为额定载的125%，动试验吊重为额定载的110%。
c.塔吊的拆除：
塔吊的拆除与安装方法基本相同，顺序相反。
2、井架
布置2台井架满足施工材料运输要求，如《施工现场平面布置图》所示。
a.安装前的准备工作：按总平面图的要求布置将井架的底座和预埋螺栓同时浇筑在基础内，同时检查底座的四角标高是否一致，准备安装用的麻绳、钢丝绳等工具。
b.安装及注意事项
首先：安装井架底盘的立杆构件→横杆构件→斜杆构件→立杆构件（重复进行）→横梁→穿钢丝绳。
其次：安装卷扬机及电气部分。
最后：空载和运载的调试。
c.安装注意事项：
①分次安装到位；
②安装需用经纬仪随时检查井架的垂直度；
③井架因现场实际情况采用预埋铁（铁件M5厚200×200）用φ4.8 14根加固附梁柱（每隔三层加固一次）；井架的进、出料口应设置安全；各层须设置明显的层标及冲顶开关。
④安装时架子工必须注意安全，系好安全带，上下作业时架子工必须错开站位，不得抛扔物件，严禁高空坠物；
⑤井架除出料方向和卷扬机视线方向均满挂密目式安全网。
⑥卷扬机底座要预埋螺栓固定，并用钢丝绳在底座后方固定。
d.拆除：拆除与安装的工作相反即“先装的后拆，后装的先拆”。
3、砼输送泵：
承担砼的水平及垂直运输任务，HBT-100型砼输送泵，最大垂直运距右大200m，理论质量80m3/h，从结构变形缝即施工分段处布设垂直管道，于施工层向两侧施工面布管，随浇砼随拆除水平管道。竖向管道与楼面用型钢固定。
（四）钢筋工程：
现场设钢筋加工车间。连接将根据设计情况拟采用闪光对焊、电渣压力焊、锥螺纹连接或套筒冷挤压连接。
1、材料控制:
钢筋进场必须有出厂质量证明书和试验报告单,进场后按规定做材料复试,钢筋加工过程中,若有脆断等不合格现象,应将其退回,严禁用于工程中。
2、钢筋加工:
钢筋采用现场制作，配备切断机2台，弯曲机2台，调直机一台，钢筋锥螺纹套丝机二台。直径大于φ16的钢筋连接采用锥螺纹连接，直径小于φ16的钢筋采用搭接。为了把好钢筋的翻样配料关，公司将选派一名优秀钢筋翻样工负责该项工作。加工
