九年级物理电功率重点易错题.pdf

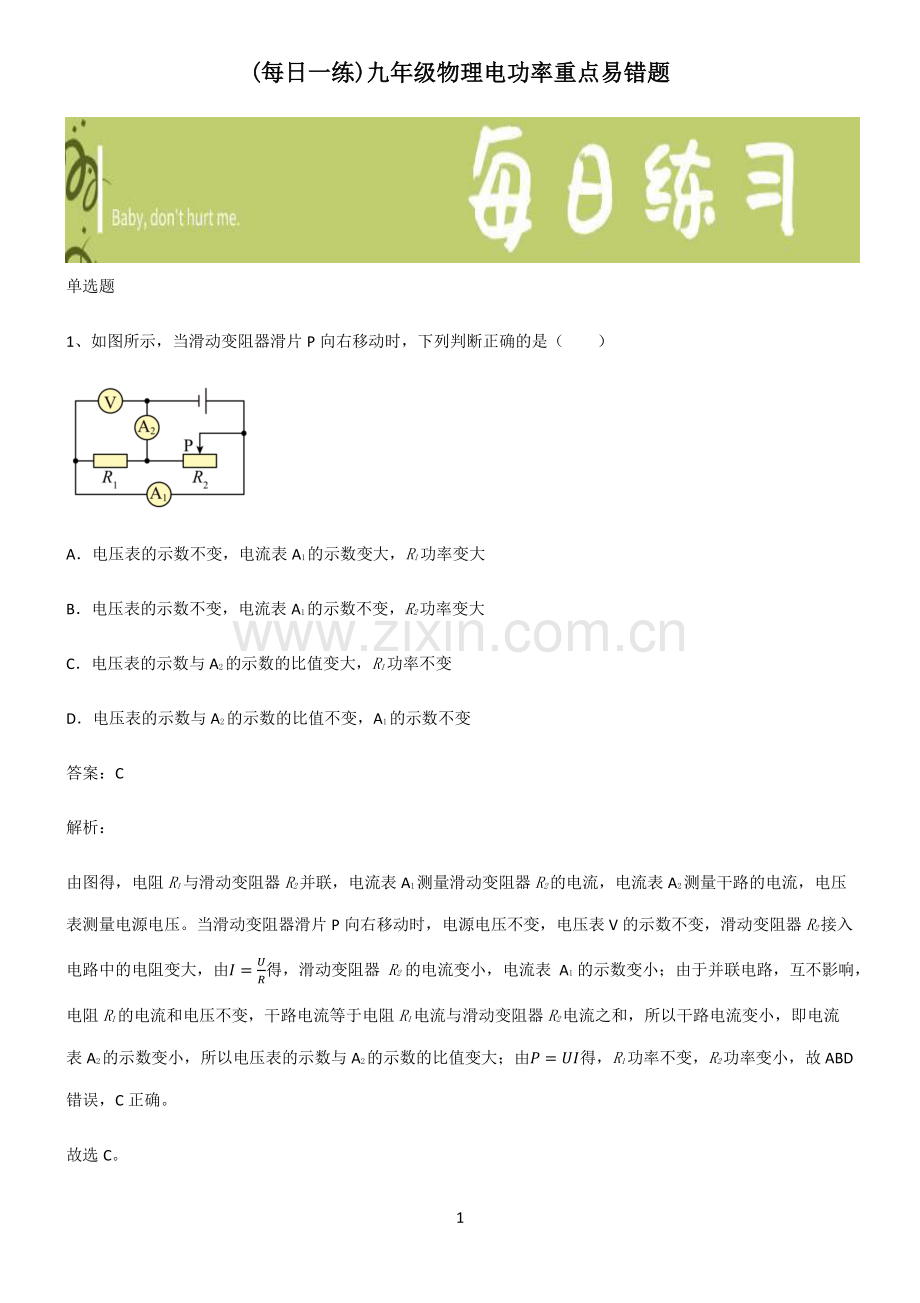

1 (每日一练每日一练)九年级物理电功率重点易错题九年级物理电功率重点易错题 单选题 1、如图所示，当滑动变阻器滑片 P 向右移动时，下列判断正确的是（）A电压表的示数不变，电流表 A1的示数变大，R1功率变大 B电压表的示数不变，电流表 A1的示数不变，R2功率变大 C电压表的示数与 A2的示数的比值变大，R1功率不变 D电压表的示数与 A2的示数的比值不变，A1的示数不变 答案：C 解析：由图得，电阻R1与滑动变阻器R2并联，电流表 A1测量滑动变阻器R2的电流，电流表 A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片 P 向右移动时，电源电压不变，电压表 V 的示数不变，滑动变阻器R2接入电路中的电阻变大，由=得，滑动变阻器R2的电流变小，电流表 A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表 A2的示数变小，所以电压表的示数与 A2的示数的比值变大；由=得，R1功率不变，R2功率变小，故 ABD错误，C 正确。故选 C。2 2、甲、乙两电热丝电阻之比为 2:3，通过的电流之比为 3:1，则相同时间内产生的热量之比为（）A2:1B6:1C1:2D1:6 答案：B 解析：相同时间内产生的热量之比为 甲乙=甲2甲乙2乙=(甲乙)2甲乙=(31)223=61 故选 B。3、历史上第一个成功研究热和功关系及电流热效应的科学家是（）A焦耳 B安培 C伏特 D欧姆 答案：A 解析：焦耳是英国伟大的物理学家，他做了许多实验研究热和功之间的联系，以及电流的热效应，是历史上第一个成功研究热和功关系及电流热效应的科学家。故选 A。4、如图所示是额定电压为 3V 的小灯泡的IU变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是（）A此过程中电流与电压成正比 3 B此过程中小灯泡电阻保持不变 C额定电流是 0.3A D额定功率是 1.5W 答案：D 解析：AB由图可知，IU变化关系图象是曲线，小灯泡的电流与电压不成正比，电阻不是定值，故 AB 错误；C由图象可得，电压为 3V（在额定电压下）时的电流（额定电流）是 0.5A，故 C 错误；D额定功率 =3V 0.5A=1.5W 故 D 正确。故选 D。5、关于如图所示的电能表，下列说法正确的是（）A电能表是测量消耗电功率的仪表 B从表中可以看出，它所测量的电路消耗了 200kW h 的电能 C只将一盏标有“220V，100W”的电灯接在电路中，正常工作 10h，转盘转 720 圈 D该电能表的单位为焦耳 答案：C 解析：4 A电能表是测量家庭电路中消耗电能多少的仪表，不是测电功率的仪表，故 A 错误；BD电能表显示数字中最后一位是小数，单位为 kW h，图中电能表示数为 20.0kW h，表示它所测量的电路消耗了 20.0kW h 的电能，故 BD 错误；C电灯正常工作的电功率 P=100W=0.1kW 灯正常工作 10h 消耗的电能 W=Pt=0.1kW10h=1kW h“720r/(kWh)”表示电路中每消耗 1kW h 的电能，电能表的转盘转过 720 圈，所以，只将一盏标有“220V，100W”的电灯接在电路中，正常工作 10h，转盘转 720 圈，故 C 正确。故选 C。6、如图所示，电源电压保持不变，闭合开关 S1和 S2，灯 L 正常发光，则断开开关 S2时（）A电流表示数变大，灯 L 变亮 B电压表示数变大，灯 L 的实际功率变小 C电流表示数变小，灯 L 仍然正常发光 D电压表示数不变，电路的总功率变大 答案：C 解析：5 B由电路图知道，闭合开关 S1和 S2时，定值电阻R与灯泡 L 并联，电压表测电源两端的电压，电流表测干路电流，当断开开关 S2时，电路为灯泡 L 的简单电路，电压表测电源两端的电压，电流表测通过 L 的电流，由于电源电压保持不变，所以，电压表的示数不变，故 B 错误；A由于并联电路中各支路独立工作、互不影响，所以，通过灯泡 L 的电流不变，灯 L 仍然正常发光，故 A 错误；C因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，故 C 正确；D由PUI知道，电路的总功率最小，故 D 错误。故选 C。7、如图所示，电源电压保持不变，闭合开关 S1和 S2，灯 L 正常发光，则断开开关 S2时（）A电流表示数变大，灯 L 变亮 B电压表示数变大，灯 L 的实际功率变小 C电流表示数变小，灯 L 仍然正常发光 D电压表示数不变，电路的总功率变大 答案：C 解析：B由电路图知道，闭合开关 S1和 S2时，定值电阻R与灯泡 L 并联，电压表测电源两端的电压，电流表测干路电流，当断开开关 S2时，电路为灯泡 L 的简单电路，电压表测电源两端的电压，电流表测通过 L 的电流，由于电源电压保持不变，所以，电压表的示数不变，故 B 错误；6 A由于并联电路中各支路独立工作、互不影响，所以，通过灯泡 L 的电流不变，灯 L 仍然正常发光，故 A 错误；C因并联电路中干路电流等于各支路电流之和，所以，电路的总电流变小，即电流表的示数变小，故 C 正确；D由PUI知道，电路的总功率最小，故 D 错误。故选 C。8、教室中若关掉一盏灯，则教室电路的（）A总电压变大 B总电阻变小 C总功率变大 D总电流变小 答案：D 解析：A教室电路属于家庭电路，电压保持 220V 不变，故 A 错误；B教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故 B 错误；C总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故 C 错误；D关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故 D 正确；故选 D。
