XXX水库可行性研究报告

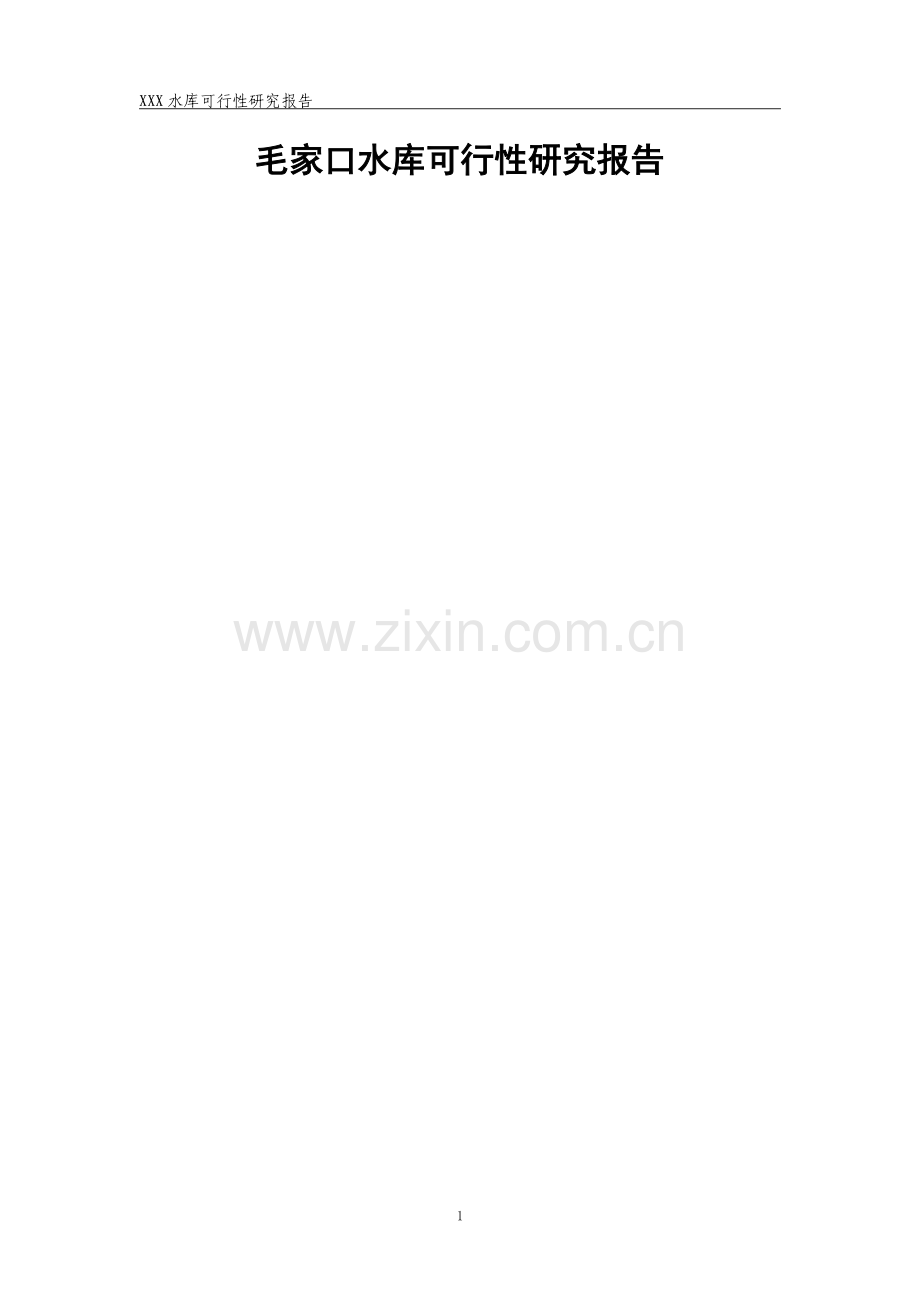

毛家口水库可行性研究报告

103

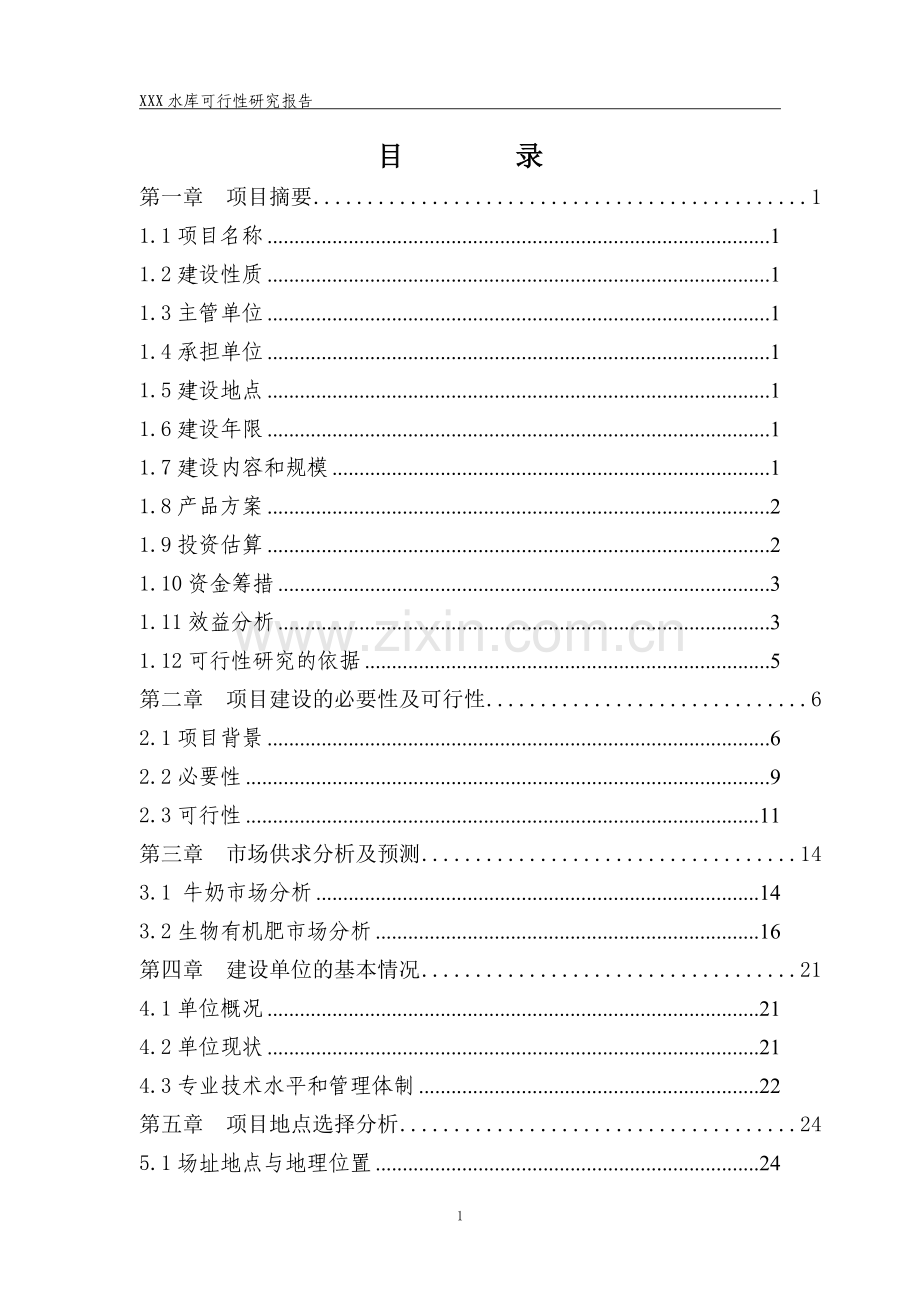

目 录
第一章 项目摘要 1
1.1项目名称 1
1.2建设性质 1
1.3主管单位 1
1.4承担单位 1
1.5建设地点 1
1.6建设年限 1
1.7建设内容和规模 1
1.8产品方案 2
1.9投资估算 2
1.10资金筹措 3
1.11效益分析 3
1.12可行性研究的依据 5
第二章 项目建设的必要性及可行性 6
2.1项目背景 6
2.2必要性 9
2.3可行性 11
第三章 市场供求分析及预测 14
3.1 牛奶市场分析 14
3.2生物有机肥市场分析 16
第四章 建设单位的基本情况 21
4.1单位概况 21
4.2单位现状 21
4.3专业技术水平和管理体制 22
第五章 项目地点选择分析 24
5.1场址地点与地理位置 24
5.2地点选择 24
5.3场址建设条件 25
第六章 生产工艺技术方案 27
6.1技术来源 27
6.2奶牛饲养管理技术 27
6.3沼气生产工艺技术 36
6.4生物有机肥生产工艺技术方案 39
第七章 项目建设目标 44
第八章 项目建设内容 45
8.1规划布局 45
8.2建设内容与规模 46
8.3土建工程 48
第九章 投资估算和资金筹措 50
9.1项目建设投资估算 50
9.2资金筹措方案 53
第十章 建设期限及实施进度安排 56
10.1项目建设期限 56
10.2计划进度 56
第十一章 土地规划和环保 57
11.1土地和规划 57
11.2环保评价 57
11.3环境保护及综合利用措施 57
第十二章 组织管理与运行 60
12.1项目实施组织管理 60
12.2项目建成后的运行管理 61
第十三章 效益分析与风险评价 64
13.1财务价格 64
13.2财务估算原则 66
13.3销售收入与成本估算 67
13.4财务分析 67
13.5社会效益 69
13.6生态效益 70
13.7风险评价 70
第十四章 工程招标方案 72
14.1招标范围 72
14.2项目招标的组织形式 72
14.3项目采用的招标方式 73
第十五章 结论和建议 74
14.1结论 74
14.2建议 75

第一章 总论
1.1项目提要
1.1.1项目名称
毛家口水库可行性研究报告
1.1.2项目性质
新建
1.1.3项目承办单位
XXX区水务局
主要工作职责:贯彻执行涉水相关法律法规、负责拟定全区水利、水产工作中长期发展规划、组织制订区管河流流域的综合规划及专业规划;负责制定全区水资源总体规划、流域规划及专业规划、拟定区域内中长期供水、水量分配方案并监督实施，组织有关城市规划及重大建设项目的水资源和防洪论证工作，实施取水许可制度和水资源费征收制度；负责组织水功能区的划分和饮水区等水域排污的控制，监测河、湖、库的水量、水质，审定水域纳污能力；提出限期排污总量的意见，审查湖库、河道排污口的设置和扩大；负责全区水政监察和水行政执法，协调并裁决重大水事纠纷，查处重大的水事违法案件；负责组织指导全区水利工程的建设、管理、监督，指导全区水库大坝的安全管理、抗旱、城乡供水等工作；负责水土保持工作，研究制定水土保持工程措施规划并组织实施，组织水土流失工作的监测和综合防治工作；负责全区水产工作的生产、防疫、检疫、保护；协调裁决重大渔事纠纷，查处重大渔政案件；负责河道、水库、湖泊、河口滩涂的行政管理和治理开发；负责水务行业的科技和技术推广工作；承担区人民政府防汛指挥部的日常工作，组织、协调、监督、指导全区防汛工作；承办区委、区政府交办的其他事项。
1.2报告编制依据和范围
1.2.1报告编制依据
1、《水利建设项目经济评价规范》（SL72-94）；
2、《水利水电工程建设征地移民安置规划设计规范》（SL 290-2009）；
3、《水利水电工程节能设计规范》（GB/T 50649-2011）；
4、《水利工程建设项目招标投标管理规定》（ZBBZH/SG/ 1）；
5、《水电水利工程项目建设管理规范》（DL/T 5432-2009）；
6、国家有关法律、法规和规范；
7、项目单位提供其他相关资料。
1.3.2报告编制的范围
1、项目建设的背景、必要性；
2、建设规模及内容的确定；
3、工程建设方案；
4、环保；
5、节能；
6、实施进度；
7、投资估算与资金筹措等内容。
1.3项目概况
1、项目建设地点
本项目建设地点位于XXX区山泉镇桃源村，距XXX区城区约7km，有XXX城区至桃源村公路直通坝区，交通方便。
2、项目建设规模及内容
XXX水库承担向山泉镇10000亩耕地灌溉供水，4500人饮用水及生态环境用水的供水任务，水库规模为小(二)型水库。总库容89万m3，其中滞洪库容18万m3，兴利库容64.5万m3，死库容6.5万m3。大坝为砼砌条石重力坝，设计洪水标准为30年一遇，校核洪水标准为200年一遇。
水库建成后，将为山泉镇农业生产和农村经济发展创造有利条件，带动以水为载体，以桃文化为核心的桃花故里AAA境区旅游再上新台阶。为推进城乡社会统筹发展，促进当地农业增产和农民增收，实现全镇社会经济又好又快发展起到巨大的推动作用。
3、项目实施进度
该项目建设期计划为22个月。项目计划于2012年8月-2012年11月底完成项目前期工作，2012年12月开工，预计2014年5月工程全部竣工。
4、投资估算
该项目估算建设投资为4837.04万元。
其中:工程费用1690.8万元，占34.96%;
其它费用3048.05万元，占63.01%;
预备费用98.19万元，占2.03%。
5、资金筹措
本项目总投资为4837.04万元，全部申请各级政府拨款。
6、效益分析
山泉镇XXX水库在经济上合理可行。国民经济指标表明经济内部收益率为7.9％，大于社会折现率7％。经济净现值415万元，大于零。效益费用比为1.16，大于l。说明山泉镇XXX水库在经济上是可行的。通过敏感性分析，表明本工程具有一定的抗风险能风。
本工程为社会公益性工程，具有长远的经济及社会效益，财务收益较小，因此不作财务评价。
山泉镇XXX水库灌溉效益、旅游效益及防洪效益、土地增值效益是显著的，工程在经济上是合理的，并具有一定的抗风险能力，工程修建后对该地区经济和社会发展将起到积极的促进作用。建议尽早修建，使山泉镇XXX水库早日发挥灌溉效益、旅游效益和防洪效益、土地增值效益。
1.4技术经济指标
具体技术经济指标见下表：
表1-1 技术经济指标表
序号
项 目
单 位
指 标
注
1
灌溉设计保证率
％
75

2
校核洪水位
m
664.60
P=O.5％
3
正常蓄水位
m
663.00

4
正常蓄水库容
万m3
71.00

5
兴利库容(正常蓄水位以下)
万m3
56.70

6
死水位
m
655.OO

7
死水位以下库容
万m3
14.3

8
总库容(校核洪水位以下)
万m3
89.O

9
年天然径流量

1)
年天然径流量(P=50％)
万m3
87.6
平水年
2)
年天然径流量(P=75％)
万m3
70 8
偏旱年
3)
年天然径流量(P=80％)
万m3
66.2
干旱年
4)
年天然径流量(P=90％)
万m3
56.O
大旱年
10
年生活用水量
万m3
10.0

11
灌溉水量
万m3
50.0

12
环境用水
万m3
14.3
死库容
13
水域面积
万m2
3.9
环境用水
14
建设期
月
22

15
总投资
万元
4837.04

用水
人生活用水
升／人·天
60

定额
土地灌溉用水
m3／亩
50

1.5结论和建议
1.5.1结论
1、该项目的建设将大力推进XXX区水利的发展，符合XXX区水资源综合规划。
2、项目的建设使水库建成后，将为山泉镇农业生产和农村经济发展创造有利条件，带动以水为载体，以桃文化为核心的桃花故里AAA境区旅游再上新台阶。为推进城乡社会统筹发展，促进当地农业增产和农民增收，实现全镇社会经济又好又快发展起到巨大的推动作用。
3、项目周边交通便利，地理条件优越，公用设施配套齐全完善。
4、本项目已作了大量和充分的前期准备工作，项目建设无论从选址、功能、配套设施、建设标准上，还是客观需要上，都是十分必要和可行的。
所述，该项目符合国家和四川省水利规划的发展要求，符合XXX区产业结构调整的需要，建设条件良好，建设规模合理，建筑标准适当，社会效益显著。
1.5.2建议
1、本项目的建设设计要委托具有相应资质等级的设计单位设计，在确保安全的前提下，达到实用、节能。
2、XXX水库工程开发任务为灌溉。本阶段在灌区调查规划和土地开发利用的基础上对安置移民仅作了粗浅的规划，为使移民搬得进、安得稳、逐步能致富，下阶段对移民安置应进行深入细致的调查规划落实工作，同时在灌区内结合相关部门规划高效农业开发区，以便充分发挥工程灌溉的显著效益。
3、项目建设应严格按照国家规定的“四制”（项目法人责任制、项目招投标制、工程监理制、合同管理制）进行管理，确保工程质量，进一步提高投资效益。
4、严格项目资金管理，建设资金做到专款专用，要按照国家基本建设财务管理的规章制度，认真编制工程用款计划，根据施工进度拨付工程款。

第二章 建设项目的背景及必要性
2.1项目建设背景
2.1.1社会经济概况
XXX区的行政区划包括:山泉镇、茶店镇、洪安镇、柏合镇、洛带镇、西河镇、黄土镇等7个镇，XXX街道办事处、大面街道办事处、同安街道办事处、十陵街道办事处等四个街道办事处，另外还包括万安乡。
全区户籍人口共计53.8万人，其中户籍非农业人口有15.88万人，户籍农业人口37.92万人；人口密度约为960人／平方公里:人口出生率约为8.9‰，人口死亡率5.2‰。
随着中央“西部大开发”的总体战略提出，在四川“工业强省”建设思路的指导下，XXX区人民在区委、区政府的正确领导下，以邓小平理论和“三个代表”重要思想为指导，坚持以科学发展观统领社会经济发展全局，积极推进城乡一体化和社会主义新农村建设，加快经开区的建设和发展，全区2005年完成地区生产总值98.22亿元，较上年增长率为14.2％，高于全国的平均增长率。其中，第一产业增加值为16.06亿元，比上年增长6.7％，第二产业增加值45.66亿元，比上年增长23.0％，第三产业增加值36.5亿元，比上年增长7.5％。
近年来，XXX区的经济实力继续增强。2005年，在全国县级经济综合考评中，进入综合实力省十强县的行列，名列第6位。
山泉镇位于XXX区的南部山区，幅员面积37km2。现辖6个村，1个居民委员会，81个社，现有人口13860人，其中农业人口13256人，非农业人口604人。全乡总产数4214户。耕地面积20000亩，主要种植玉米、小麦、红苕等粮食作物和水蜜桃、枇杷。
全镇有劳动力8497人，拥有农业机械总动力4000kw，年用电量238万千瓦小时，年农用化肥施用量1611t。
山泉镇年财政收入1864万元，年财政支出1864万元。全镇农村经济年总收入36447万元。全镇农业总产值34188万元。全镇粮食总产量1611t，生猪出栏数12035头，农民人均年纯收入5753元。
2.1.2 水利供应、需求现状
山泉镇地处XXX山脉中，属XXX区境内的贫水地区，全镇以水果种植业和农家旅游为主导产业、辖区内无水库、湖泊等较大型水利设施，仅有十多口山坪塘、石河堰，农作物灌溉主要靠微型水池等小型水利设施，水量补给依靠天然降雨生产生活用水不能得到有效保障，是典型的山区缺水旱片镇。人蓄饮水和农业生产用水十分困难，严重制约着全镇的农业生产和农村经济的发展，群众迫切要求解决水源问题，改变缺水现状。解决山泉镇的缺水问题，是当地党委和政府工作的重中之重。因此，修建山泉镇桃源村XXX水库是十分必要的。

2.2项目建设的必要性
1.本项目的建设有利于解决山泉镇10000亩耕地灌溉问题。
目前，XXX区山泉镇耕地为10000亩，周围无水库。XXX水库建成后，将完全解决山泉镇周边耕地10000亩的耕地灌溉问题。将促进当地农业增产和农民增收，有利于增加当地农民的收入，提高灌溉效益。
2. 本项目的建设有利于解决山泉镇周边人口为4500人的饮用水问题。
目前，XXX区山泉镇周边人口为4500人，周围无水库。XXX水库建成后，将提供11万m3的生态环境用水，完全解决山泉镇周边4500人的饮用水问题。改善了当地民众的生活条件，解决了饮水难的问题，同时，提高供水效益，促进社会和谐发展。
3. 本项目的建设有利于促进当地旅游业的发展
山泉镇XXX水库距XXX城区约lOkm，距XXX市30km，是XXX市近郊的一个水库，交通方便，旅游资源丰富。水库竣工后，库区四周是发展旅游业、建农家乐、度假村的好地方。因此，本项目的建设有利于促进当地旅游业的发展，提供旅游收入。
4. 本项目的建设将促进周边土地增值。
XXX水库建成后，提供11万m3的生态环境用水，带动以水为载体、以桃文化为核心的桃花故里AAA境区旅游再上新台阶，山泉镇XXX水库建成后，将促进XXX水库周边约有5亩土地增值，对推动城乡社会统筹发展、促进当地农业增产和农民增收，实现全镇社会经济又好又快发展起到巨大的推动作用。

第三章 水文和气象
3.1流域概况
XXX区山泉镇XXX水库位于XXX上游苹果村河段。
XXX系沱江的Ⅱ级支流。发源于XXX区山泉镇北部深丘区。XXX下游注入九道河，九道河向南流入金堂县镜内汇入沱江。XXX是典型的山溪河流，河道比降大。
XXX水库大坝断面控制XXX的流域面积2.57km2，主河道河流长度2.21km(从拦河坝断面量至分水岭)，河道平均比降73.4‰(从拦河坝断面量算至分水岭)。
3.2气象特征
XXX区地处四川盆地东部区，由于受到西风南支急流及印度洋、太平洋季风气流的交替影响，加上西部高原及北部秦岭的屏障作用，气候四季分明，具有冬暖、春早、夏热、温度大、云雾多、日照少、秋季多绵雨等气候特点，属亚热带季风气候。
3.2.1 气温
由万兴站73～80年资料分析，年平均气温15.5℃，最冷月(一月)平均气温5.1℃，最热月(七月)平均气温24.6℃，极端最低气温为零下5℃，出现在1977年1月29日，极端最高气温35℃，出现在1974年7月24日及1977年6月29日。
3.2.2 降雨
全区雨量比较丰沛，从XXX雨量站1957年-1979年23年资料分析，年平均降雨量为964mm。从年际间变化看，最多降雨年为1966年，年降雨量1264.4mm，最少降雨年为1969年，年降雨量657.7mm，降雨最多年为最少年的192倍，年降雨量的变差系数CV为0.18。降雨的年内分配极不均匀，春季(3～5月)平均降雨量为151.9mm，占全年降雨量的15.8％，夏季(6～8月)为603.7mm， 占62.6％，秋季(9～11月)为181.7mm，占18.8％，冬季(12月～2月)为26.7mm，占2.8％。夏半年(5～11月)降雨量为844.7mm，占全年的87.6％，冬半年(11～4月)降雨量为119.3mm，占全年的12.4％。从万兴站73～85年资料分析，年平均降雨量为884.7mm，最多降雨年为1975年，降雨量1189.3mm，虽少降雨年为1977年，降雨量692.2mm，最多年为最少年的1.72倍。年内春季降雨112.9mm，占全年的12.8％，夏季降雨549.3mm，占62.1％，秋季降雨207.1mm，占23.4％，冬季降雨15.5mm，占1.7％。夏半年降雨量791.1mm，占全年的89.4％，冬半年降雨量为93.6mm，占全年的10.6％。最大一日暴雨为138mm，发生在1974年7月3日。由此可见，年际间变化大，年内分配极不均匀，冬春雨水少，夏秋降雨多，暴雨发生在夏季是本区降雨的特点，而夏秋多雨季节中，往往又多夏、伏旱。据气象站统计分析历年降雨资料，降雨偏少年出现的频率为15％，春旱的偏旱及大旱年出现频率分别为50％和10％，夏旱的偏旱及大旱年出现频率分别为53％和22％，伏旱的偏旱年出现频率为20％。
从XXX雨量站(含万兴雨量站)1953-1997年长达45年的实测降水资料分析计算，多年平均降水量为961.8mm。
3.2.3 湿度
由XXX站资料分析，年平均相对湿度为81％，年内湿度以九、十月最大，湿度为81～86％，以三、四、五月最小，湿度为74～77％。从万兴站资料分析，年平均相对湿度为75％，年内湿度以7～10月最大，湿度79～82％，以三、四、五月为最小，湿度为66～71％。由此可见，夏秋湿度大，春季湿度小。
3.2.4蒸发
XXX站多年平均年蒸发量为899.8mm，以七月为最大，月蒸发量126.7mm，以十二月为最小，月蒸发量为2731mm。
3.2.5日照
由XXX站资料分析，多年平均日照数为1216.6小时。
3.2.6无霜期
由XXX站资料分析，年平均无霜期为287天左右，初霜日出现在12月7日左右，终霜日出现在2月23日左右。
3.3 水文基本资料
山泉镇XXX水库无实径流资料，该水库所在的九道河(上游叫XXX)流域也从来没有设立过水文站，在山泉镇XXX水库上游约5km处设立了XXX雨量站，距XXX水库约10km的山区设有万兴雨量站，拟用XXX水库邻近地区的实测雨量资料来计算XXX水库的径流量，及各种频率的洪峰流量。
3.4径流
3.4.1 年降水量频率分析计算
XXX雨量站有1953年～1960年、1965年～1985年实测年降水量系列资料。1961年～1964年因工作安排原因停测年降水量。把望江楼雨量站1961年～1964年的降年水量资料移用至XXX雨量站。1986年～1997年，则采用万兴雨量站实测年降水量资料。通过移用实测的降水资料。XXX(万兴)雨量站则组成了1953年～1997年长达45年的年降水量系列。
降年水系列资料皆是由水文、气象部门的国家工作人员观测的，观测资料经过多次复查、审核、整编、刊印，因此该降水系列资料真实、可靠，一致性较好。
系列长达45年，最大的降年水量1350.1mm(1984年)，最小年降水量657.7mm(1969年)。丰水年、平水年、枯水年在系列中交替出现，说明年降水系列的代表性较好。
由于XXX(万兴)雨量站年降水系列具有较好的可靠性，代表性和一致性，用于频率分析计算符合规范要求。
根据XXX(万兴)雨量站45年年降水量连续系列，用算术平均法来计算多年平均年降水量的均值:采用数学期望公式来计算各项的经验频率；用矩法公式来计算CV值的初始值；用P-III型理论曲线来适线；最后用“适线法”来确定XXX(万兴)雨量站的统计参数，并计算出各设计频率的年降水量。计算成果见表3-1、表3-2、图3-2。

图3-2 XXX站年雨量频率曲线
表3-1 XXX(万兴)站年降水量频率计算成果表
计算方法
年均值降水量
Cv
CS
注
矩法公式
889.0mm
0.24
2CV
初始值
适线法
889.0mm
0.23
2CV
采用值
表3-2 XXX(万兴)站各种频率的年降水量表
频 率
P=50％
P=75％
P=80％
P=90％
年降水量
874.0mm
745.0mm
715.0mm
641.0mm
3.4.2 XXX水库径流计算
山泉镇XXX水库设计频率的年径流量采用设计频率的年降水量乘径流系数求得。
山泉镇XXX水库所在流域各种保证率的年径流系数，是根据XXX水库邻近地区已获审查、认可的水利工程所采用的年径流系数及《四川省水文手册》所分析计算的年径流系数等资料，经综合分析后酌情采用。保证率P=50％的平水年、P=75％的偏旱年、P=80％的干旱年、P=90％的大旱年等年分的年径流系数分别为0.39、0.37、0.36、0.34。
XXX水库年年径流量按下式计算:
R=α*h*F
式α为年径流系数；h为年降水量；F为集雨面积。
XXX水库设计保证率的年径流量见表3-3。
表3-3 山泉镇XXX水库年径流成果表 单位:mm
保证率
P=50％
P=75％
P=80％
P=90％
年降水量
874.O
745.0
715.0
641.0
年径流深
340.9
275.7
257.4
217.9
年径流系数
O.39
0.37
O.36
0.34
集雨面积
2.57km2
2.57km2
2.57km2
2.57km2
年径流总量
87.6万m3
70.8万m3
66.2万m3
56.0万m3
年径流量
0.028m3／s
0.022m3／s
0.021m3／s
O.018m3／s
XXX水库年径流量的年内分配，系在野外调查，测验的基础上，参照《四川省水文手册》分析计算的年径流分配模型，以及邻近地区已获审查批准的水利工程所采用的年径流年内分配模式。经综合调整后计算出各月的径流量。XXX水库各种保证串的径流年内分配成果见表3-4。
表3-4 山泉镇XXX水库径流代表年表

3.5设计洪水
3.5.1 设计暴雨
1、最大24小时暴雨量
由于XXX、万兴、望江楼三个雨量站相距很近，都位于XXX山脉以北，属于同一个暴雨区，故采用XXX站1953年～1960年实测年最大24小时暴雨量、望江楼站1961年一1963年实测年最大24小时暴雨量、XXX站1964年-1985年实测年最大24小时暴雨量，万兴站1986年-1997年实测年最大24小时暴雨量组成一个连续系列。经审查，该连续系列长达45年，具有较好的代表性，其一致性和可靠性亦较好，用于频率分析计算满足规范要求。
查阅XXX区的文史资料及实地访问调查，XXX区近百年来发生了1947年大暴雨和1981年大暴雨，1947年大暴雨比1981年大，其重现期为100年。1981年大暴雨的重现期为50年。
把1981年大暴雨从实测系列中提出来，作为50年一遇的大暴雨，并与实测的年最大24小时暴雨量组成一个不连序系列，系列的均值按下式计算:

式中N=50，a=1,n=45,e=1
经验频率的计算公式如下:
P=M/(N+1)…………………………………………………3-1
P=m/(n+1)…………………………………………………3-2
其中3-1式适用于调查期，3-2式适用连续实测系列。
采用——Ⅲ型曲线，用目估适线法求得XXX(万兴)站年最大24小时暴雨系列的统计参数为:
H24=117mm Cv=0.50 Cs=3.5Cv
XXX(万兴)站各种频率年最大24小时暴雨量见表3-5。频率曲线见图3-3。
查《四川省水文手册》，山泉镇XXX水库年最大24小时暴雨量的均值为120mm，与暴雨系列的均值相差很小，故采用表3-5中的暴雨计算成果。

图3-3 XXX雨量站年最大24小时暴雨量频率曲线
表3-5 XXX(万兴)站年最大24小时暴雨量成果表
频 率
O.2％
O.5％
1.O％
2％
3.3％
5％
10％
50％
H24(mm)
407.2
358.0
320.6
283.4
261.1
232.61
194.4
100.7
2、最大6小时暴雨量
万兴雨量站未进行年最大6小时暴雨量、年最大1小时暴雨量、年最大 1／6小时暴雨量观测，采用已经审查批准的四川省年最大6小时暴雨量等值线图，计算山泉镇XXX水库各种设计频率年最大6小时暴雨量。
经查算，XXX区山泉镇XXX水库多年平均年最大6小时暴雨量:H6=80mm，Cv6=0.45，Cs=3.5Cv。
山泉镇XXX水库各种设计频率的年最大6小时暴雨量计算成果见表 3-6。
表3-6 山泉镇XXX水库年最大6小时暴雨量成果表
频 率
O.2％
0.5％
1％
2％
3.3％
5％
10％
50％
H6(mm)
251.2
223.2
201.6
180
166.9
150.4
128
71.2
3、最大1小时、最大1／6小时暴雨量
从《四川省年最大l小时暴雨量等值线图》、《四川省年最大1／6小时暴雨量等值线图》上，查算出山泉镇XXX水库的暴雨参数为:
年最大1小时暴雨参数:H1=45mm，Cv=0.35，Cs=3.5Cv。
年最大1／6小时暴雨参数:H1/6=16.5mm，Cv=0.30，Cs=3.5Cv。
XXX区山泉镇XXX水库年最大1小时、年最大1／6小时暴雨计算成果见表3-7。
表3-7 山泉镇XXX水库年最大1小时、1／6小时暴雨成果表
频 率
O.2％
l％
2％
3.3％
5%
10％
50％
H1(mm)
113.4
95.0
864
81.5
75.2
66.2
41.9
H1/6(mm)
37.0
31.7
29.2
27.8
25.9
23.1
15.7
4、XXX区山泉镇XXX水库暴雨设计成果
XXX区山泉镇XXX水库年最大24小时、年最大6小时、年最大1小时、年最大1／6小时暴雨计算成果统计在表3-8。
表3-8 山泉镇XXX水库流域设计点暴雨成果表
时 段
均 值
Cv
Cs
O.33％
2％
3.3％
5％
1／6小时
16.5
0.30
1.050
35.3
29.2
27.8
25.9
1小时
45
0.35
1.225
107.6
86.4
81.5
75.2
6小时
80
0.45
1.575
235.2
180
166.9
150.4
24小时
117
0. 5
1.750
379.6
282.7
254.9
232.6
3.5.2设计洪峰流量
山泉镇XXX水库系无实测水文资料地区，拟用水科院推荐的推理公式来计算XXX水库的设计洪峰流量。该公式适用于全面产流条件下的全面汇流和部分汇流两种情况。公式的形式为:

当全面汇流条件下，τ≤tc时

当部份汇流条件下，τ>tc时

式中:
Q:最大流量(m3/s)
ψ:洪峰径流系数
i:最大平均暴雨强度(mm/h)
S:暴雨雨力，即最大一小时暴雨量(mm/n)
N:暴雨公式指数
F:集雨面积(km2)
L:河流长度(km)
J:河道平均平降(‰)
τ:流域汇流时间(h)
τo:当ψ=1的流域汇流时间(h)
tc:产流历时(h)
μ:产流参数，即产流历时内流域平均入渗强度(mm/h)
m:汇流产数。
利用水科院推荐的推理公式，计算出XXX水库频率0.2％、
3.3％、10％、50％的洪峰流量，计算成果见表3-9。
表3-9 山泉镇XXX水库设计洪峰流量计算成果表（推理公式法）

3.5.3 历史洪水调查
XXX市水利电力勘测设计院于2009年7月20日调查了山泉镇XXX水库坝轴线断面历史洪水，据山泉镇苹果村的村民反映，1981年7月13日，下了一场倾盆大雨，河水陡涨，下午河水翻过两岸，把他们的责任田全淹了。经实测，山泉镇苹果村水库坝轴线断面"81.7”洪水位为645.80m。经调查实测"81.7”洪水比降为1.8％，过水断面面积21.3m2，由于河道较弯曲两岸边树木、杂草多，每年干涸时间长，仅汛期才有周期性水流，故河道糙率取0.045，经计算山泉镇XXX水库坝轴线断面"81.7”洪峰流量为55.3m3/s。
据XXX水库坝区的老人介绍，1947年还下了一场暴雨，河水比"81.7”洪水位高l尺多。
通过调查、分析，1947年洪水为百年一遇洪水。“81.7”洪水为50年一遇洪水。“81.7”洪水洪峰流量为55.3m3／s，比用推理公式计算的洪峰流量小2.6m3／s。由此可见，用推理公式计算的洪峰流量可供设计使用，对工程偏于安全。
3.5.4 设计洪水总量
1、设计暴雨历时及暴雨量
由于山泉镇XXX水库的集水面积仅2.57km2，参照邻近地区已建水利工程的设计成果，山泉镇XXX水库的设计洪水过程线应为单峰洪水。利用下式来计算山泉镇XXX水库的设计暴雨历时。
T=12.8F1／4
经计算，山泉镇XXX水库的设计暴雨历时为16.2小时，由于该历时小于24小时，(即t=16.2小时)所以该用短历时暴雨公式来计算指定频率的暴雨量。
Htp=SPt1-n2P
N3=1+1.661tg(H6P/H24P)
Sp=H24P·24n2-1得:
山泉镇XXX水库各种频率短历时暴雨量计算成果见表3-10。
表3-10 山泉镇XXX水库短历时(t=16.2小时)暴雨量成果表
频 率
0.33％
0.5％
1％
2％
3.3％
5％
10.0％
N3
0.655
0.659
0.665
0.673
0.677
0.685
0.699
SP
126.8
121.1
110.6
100.3
93.5
85.5
74.7
暴雨量(mm)
331.4
313.O
281.2
249.4
229.9
205.6
172.7
2、设计洪水总量
用短历时设计暴雨量来推求设计洪水总量计算公式如下:
WP=0.1αHtpF=0.1HF(万m3)
式中WP:设计洪水总量(万m3)
Htp:短历时暴雨量(mm)
F:集水面积(km2)
α:暴雨径流系数
山泉镇XXX水库各种频率的设计洪水总量计算成果见表3-11。
表3-11 山泉镇XXX水库不同频率洪水、洪量成果表
P
(％)
QP
(m3／s)
Wp
(104m3)

备 注
0.33
74.4
73.7

0.5
70.7
69.4
校核洪水
1
64.3
61.9

2
57.9
54.5

3.3
52.8
49.7
设计洪水
5
48.7
43.9

10
4l.4
36.0

3.5.5设计洪水过程线
根据前面用推理公式计算的最大流量QP、短历时暴雨计算的洪水总量WP由下式计算TP。
TP=WP/QP
设计洪水过程线Qt～t用下面关系式计算
Q=yQp
{T=xTp
y～x为所需要的概化洪水过程线模型，查表可得，用上式计算的Qt、t，再加入基流，即可得到XXX水库各种频率的设计洪水过程线。
经计算，XXX水库汛期基流为0.5m3／s。
XXX水库P=O.5％、3.3％、10％洪水过程线见图3-4～3-6。

图3-4 XXX水库P=5％设计洪水过程线图

图3-5 XXX水库P=3.3％设计洪水过程线

图3-6 XXX水库P=10％设计洪水过程线
3.6泥沙及水位流量关系曲线
1、水库泥沙计算
1) 悬移质多年平均输沙量估算
山泉镇XXX水库无实测泥沙资料，按省水文手册查算XXX水库的泥沙数据，计算公式为:
G=qS*F
查相应的图表后得知，山泉镇XXX水库多年平均悬沙为:
悬移质输沙模数qS=540t/km2
XXX水库集雨面积F=2.57km2
故悬移质年输沙量G=qSF=540x2.57(t)=1387.8t=0.14万t
2)多年平均推移质年输沙量估算
采用系数估算法，计算公式为:S=βG
推悬比β，据省水文手册，册丘区河流β=10-30％，从流域植被，河床特性来看，山泉镇XXX属于中等偏上。故推悬比β取20％。
所以S=βG=0.20x0.14万t=0.03万t
3)XXX水库年来沙总量估算
WS=G+S=0.14万t+0.03万t=0.17万t
2、水位流量关系曲线的绘制
为了保证山泉镇XXX水库下游河道的安全，避免水库的溢洪流量冲毁河床，根据水工布置的要求，溢洪道的泄流量采用挑流消能，因此水工设计需要坝轴线下游的天然河道断面的水位流量关系曲线。
对于山泉镇XXX水库坝址控制河段河道断面水位流量关系曲线的绘制，按实测大断面资料，采用明渠稳定流中的满宁公式即比降法推求，满宁公式如下:
Q=A/n*R2/3J1/2
其中:Q——流量以m3／s计
A——过水面积以m2计
R——水力半径以m计
N——河床糙率
J——水面比降
计算中的有关参数，如过水面积、水力半径，根据实测大断面资料逐级水位计算，水面比降，低水部份按河底比降和测时水面线推算:中、高水位则按调查洪水水面线推算；河床糙率则参考计算断面邻近河流已批工程的糙率资料分析选用。
XXX水库坝轴线天然河道断面水位流量关系曲线见表3-12，见附图3-7。
表3-12 XXX水库坝轴线天然河道断面水位流量关系曲线流率表 节点间距=0.10米
水位水位
0.00
O.10
0.20
0.30
0.40
O.50
0.60
0.70
0.80
0.90
643.00
0
0.05
0.10
0.16
0.23
O.30
0.38
0.46
0.54
0.63
644.00
0.72
1.09
1.55
2.10
2.76
3.50
4.92
6.63
8.63
10.9
645.00
13.5
16.3
19.3
22.6
26.1
29.9
37.1
45.5
55.3
66.3
646.00
78.7
90.41
103
116
130
144

图3-7 XXX水库坝址水位流量关系线图

第四章 工程地质
4.1区域地质条件
4.1.1 地形地貌
工程区域属XXX山脉中部，海拔高程630～718m，相对高差50～90m，总的地势是北东高，南西低，属中低山区。工程区域地貌表现为典型的构造剥蚀地貌，主要为褶皱山，山体呈北东～南西走向。
区内地貌主要受构造控制，同时和地层岩性关系极为密切。受长期强烈剥蚀切割作用，软质的泥质岩类往往形成宽阔的缓坡台地，表层残积土多耕垦为农田，硬质的砂岩形成陡坎，成阶梯状地形。而沟谷形成较为宽缓的“u”形谷。
4.1.2 地层岩性
本区出露地层为第四系全新统冲洪积和残坡积及侏罗系上统蓬莱镇组地层。现从新到老分述于下:
1.第四系全新统残坡积(dl+elQ4):组成物质为紫红色粘土夹少量碎块石，厚0.1～1.0m。广泛分布于库区、坝
