蒸汽喷射泵（Steam Ejector Pump或热力喷射器）是一种利用蒸汽（或其它高温高压流体）的动能产生吸力，进而抽取或输送气体、液体甚至混合物的装置。它的基本工作原理是利用伯努利定律和热力学原理，在高速蒸汽流通过喷嘴时产生局部低压区域，从而吸入周围环境中的流体并将其与蒸汽混合，借助蒸汽的能量提升被抽吸物质的压力，并将其排出。
一、工作原理
1.1能量转换与喷射效应：
§ 热力喷射器通常由高压、高温的蒸汽作为动力源。蒸汽通过一个精心设计的喷嘴（或多个喷嘴），在喷嘴中加速至超音速，将蒸汽的压力能高效地转化为动能。
§ 高速蒸汽流在喷射器内部或外部（取决于喷射器类型）形成局部低压区（即负压），由于压力差的作用，吸引周围的冷流体（如水、空气或工艺气体）进入喷射器。
§ 被吸引的冷流体与蒸汽流在混合区内迅速混合，通过动量交换和湍流作用，冷流体被加速并被蒸汽的热量加热。
1.2热交换与能量传递：
§ 混合过程中，蒸汽将自身的热量传递给冷流体，实现对冷流体的直接加热。这一过程通常发生在极短的时间内，具有很高的传热效率。

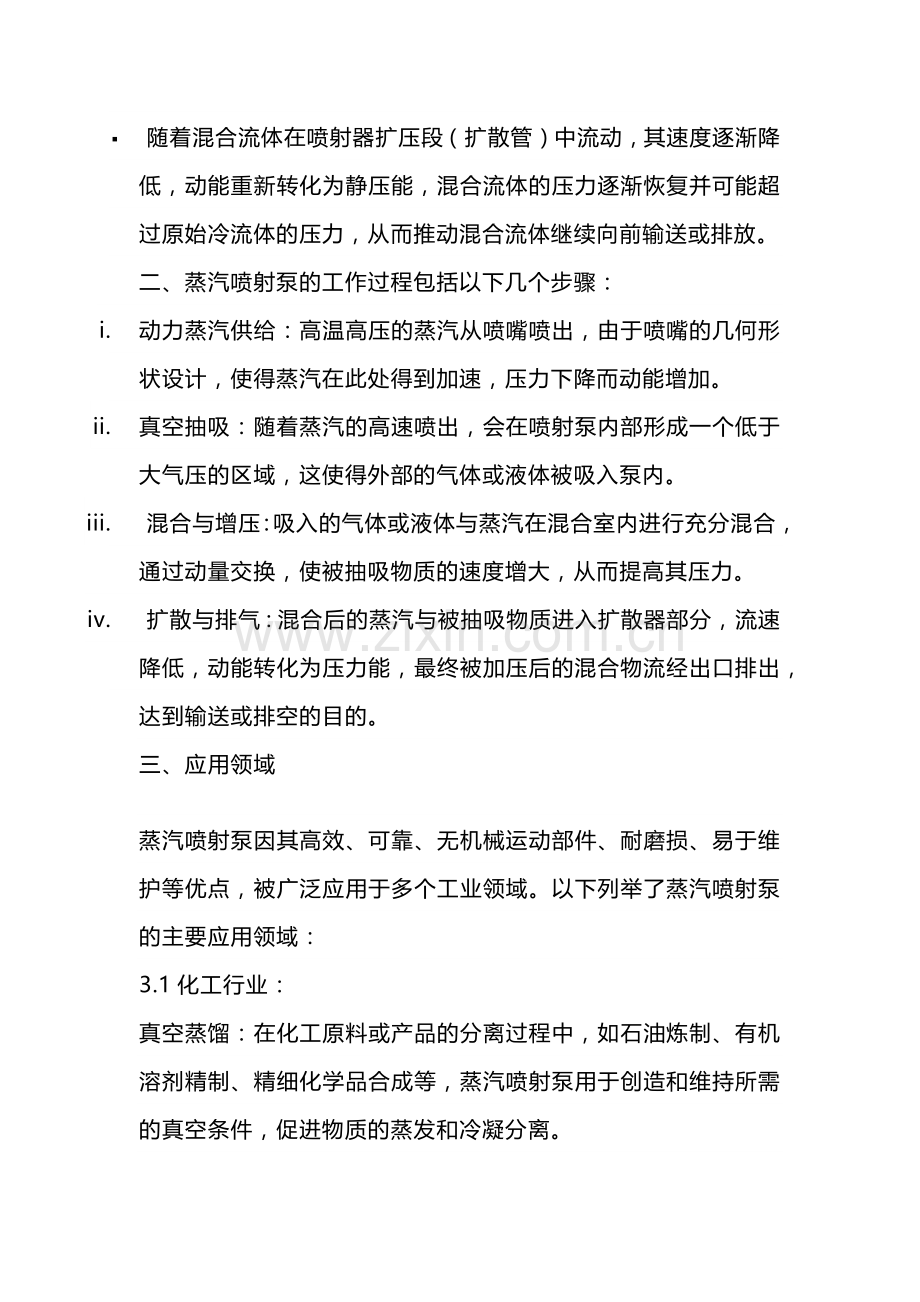

§  随着混合流体在喷射器扩压段（扩散管）中流动，其速度逐渐降低，动能重新转化为静压能，混合流体的压力逐渐恢复并可能超过原始冷流体的压力，从而推动混合流体继续向前输送或排放。
二、蒸汽喷射泵的工作过程包括以下几个步骤：
i. 动力蒸汽供给：高温高压的蒸汽从喷嘴喷出，由于喷嘴的几何形状设计，使得蒸汽在此处得到加速，压力下降而动能增加。
ii. 真空抽吸：随着蒸汽的高速喷出，会在喷射泵内部形成一个低于大气压的区域，这使得外部的气体或液体被吸入泵内。
iii.  混合与增压：吸入的气体或液体与蒸汽在混合室内进行充分混合，通过动量交换，使被抽吸物质的速度增大，从而提高其压力。
iv.  扩散与排气：混合后的蒸汽与被抽吸物质进入扩散器部分，流速降低，动能转化为压力能，最终被加压后的混合物流经出口排出，达到输送或排空的目的。
三、应用领域
蒸汽喷射泵因其高效、可靠、无机械运动部件、耐磨损、易于维护等优点，被广泛应用于多个工业领域。以下列举了蒸汽喷射泵的主要应用领域：
3.1化工行业：
真空蒸馏：在化工原料或产品的分离过程中，如石油炼制、有机溶剂精制、精细化学品合成等，蒸汽喷射泵用于创造和维持所需的真空条件，促进物质的蒸发和冷凝分离。
真空干燥：在化工原料或产品干燥工艺中，蒸汽喷射泵用于抽除湿气，加速干燥过程，如催化剂干燥、树脂固化、粉末材料脱水等。
化工反应过程：在需要真空环境的化学反应器中，蒸汽喷射泵用于维持反应条件，如聚合反应、氨合成等。
3.2制药行业：
真空结晶：在药物晶体生长过程中，蒸汽喷射泵提供必要的真空环境，促进溶液的蒸发和晶体的纯净生长。
真空干燥：在药品生产中，用于干燥片剂、胶囊、粉剂等，确保产品品质和稳定性。
药品提取：在中药提取过程中，利用蒸汽喷射泵抽真空，促进溶剂与药材的有效成分快速高效分离。
3.3食品加工：
真空冷冻干燥：用于食品脱水保藏，如冻干咖啡、蔬菜水果冻干片等，保持食品原有色泽、口感和营养成分。
真空包装：在食品包装过程中，蒸汽喷射泵用于抽出包装袋内的空气，延长食品保质期，防止氧化和微生物生长。
3.4冶金行业：
真空冶炼：在有色金属的熔炼过程中，如真空感应炉、电子束炉等，蒸汽喷射泵用于抽取炉内气体，降低熔炼温度，减少金属氧化损失，提高产品质量。
真空镀膜：在金属表面处理工艺中，如真空离子镀、磁控溅射等，蒸汽喷射泵用于维持高真空环境，确保薄膜的均匀沉积和优良性能。
3.5电力行业：发电厂真空系统：在火电厂、核电厂等发电设备中，蒸汽喷射泵用于建立和维持汽轮机的真空，提高汽轮机的热效率，减少冷源损失。
3.6环保与能源回收：
废气处理：在工业废气净化系统中，蒸汽喷射泵用于抽取有害气体，配合尾气处理设备进行脱硫、脱硝、除尘等操作。
§ 余热回收：利用低品位蒸汽驱动蒸汽喷射泵，抽取和压缩低温余热蒸汽，实现余热资源的再利用，提高能源利用效率。
3.7其他领域：
真空输送：在粉粒状物料的真空输送系统中，蒸汽喷射泵用于提供负压，实现物料的密闭、无尘、远距离输送。
§ 半导体制造：在半导体器件的制造过程中，蒸汽喷射泵用于提供高真空环境，支持光刻、刻蚀、封装等关键工艺。
总之，蒸汽喷射泵在众多工业领域中发挥着重要作用，特别是在需要真空处理、气体抽取、节能降耗的应用场景中，其高效、可靠的特性尤为突出。
