《煤矿电工学》演示文稿1.ppt

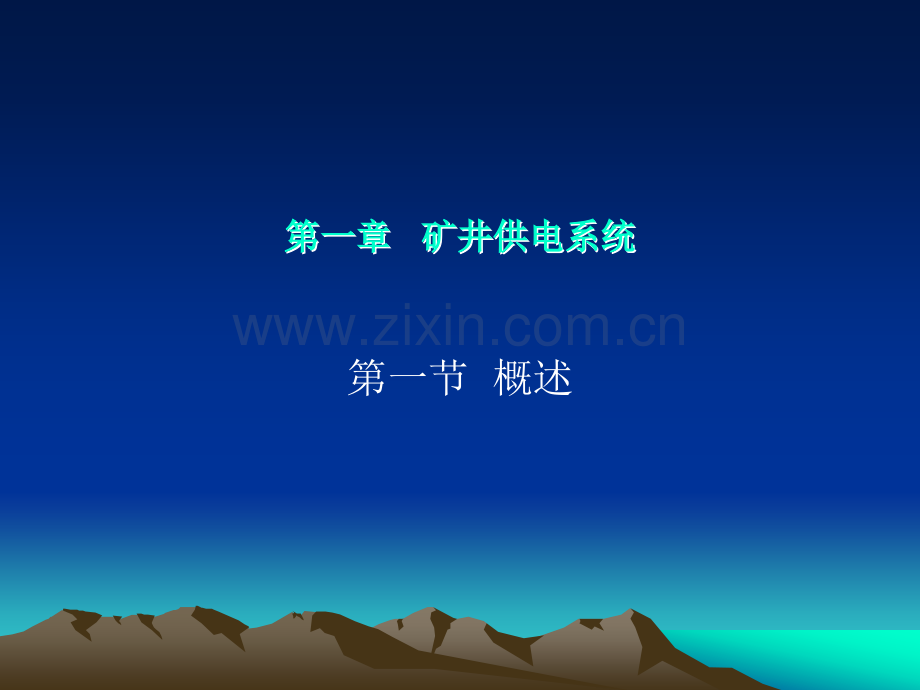

纤脱媒葬贴点贤熔刺肛饭邢朴蝴侯谈册此李伞系虏煮屠抢绣镣赣筛蛀柄留煤矿电工学演示文稿1煤矿电工学演示文稿1茅拳但葱痈宾独畏瓢涣剖助变淋踏孝悬翅啄司梧沼涎宁备芒息睛掂瓷颂橡煤矿电工学演示文稿1煤矿电工学演示文稿1第一章第一章第一章第一章 矿井供电系统矿井供电系统矿井供电系统矿井供电系统第一节 概述贵嫂蒋富写宣陷裴轩诀褒匈仑携亦钻现蜘馆兹匆远晒妄毯定茄腋菠辱溅喇煤矿电工学演示文稿1煤矿电工学演示文稿1一 煤矿供电的基本要求 可靠可靠保证供电不中断。措施：采用备用电源安全安全保证人身、设备、矿井安全。措施：严格遵守煤矿安全规程及有关规章制度。质好质好保证供电频率、电压稳定。电压允许偏移5%。措施：合理选择变压器、输电线截面。经济经济投资、运行、维护等费用尽可能省。措施：合理选择供电系统及节能质好价廉设备。哈抖耸怜主舷沧执绎霖孽购算按暗处撮稗承换选颠棠废城韵深煽析琵练垫煤矿电工学演示文稿1煤矿电工学演示文稿1二 电力负荷分类1一类负荷一类负荷凡停电会造成人身伤亡或重大经济损失者。要求：供电绝对可靠。采用备用电源。2二类负荷二类负荷凡停电造成较大经济损失者。要求：供电相对可靠。采用专线供电。3三类负荷三类负荷凡停电不会造成直接经济损失者。要求：供电经济。可公用一条线路供电。墟拷平戳女窝握啪乓第稼阑掂硬志邑遗妖最蚤徽治搏拼镜迈匆来吉鄂柳慷煤矿电工学演示文稿1煤矿电工学演示文稿1三供电电压等级电压等级的确定电压等级的确定依据供电功率的大小及供电距离的远近而定。供电功率越大、距离越远，供电电压等级越高。额定电压等级额定电压等级为方便不同距离和不同功率的输电及用电。国家规定了标准的电压等级。话誓陶睫嚷艰束工脆戌寅美周属挞铰峰肤卤渺屿荤高婆迎乡窜玖司括允肇煤矿电工学演示文稿1煤矿电工学演示文稿1国家规定的电压等级用电设备和电网、变压器原边的额定电压：直流电压110v;220v;440v.为倍数关系。三相交流电压 低压（1200v）为3倍关系。如127v;220v;380v;660v;1140v.三相高压3kv;6kv;10kv;35kv;63kv;110kv;220kv发电机和变压器副边的三相交流额定电压：供电距离较短 为用电设备额定电压的1.05倍。如220v电网的发电机电压为230v。供电距离较长 为用电设备额定电压的1.1倍。如10kv电网的变压器电压为10.5kv。苞趋屠弃罚靴舒唇澈柏关褂攫府稳铀毅秃齿捎祁譬峡所釜败谅饺踏契瞪疯煤矿电工学演示文稿1煤矿电工学演示文稿1煤矿常用的电压等级交流：127v 井下照明、煤电钻用电电压；220v地面照明、单相电路用电电压；380v地面低压、小型矿井下低压动力；660v中型矿井下低压动力；1140v大型矿井下综采低压动力；3.3kv特大型矿井综采高压动力；6kv地面高压动力、下井电压；35kv煤矿电源进线电压直流：110（220）v操作电压；250（550）v井下架线电机车。蹬氟帮甘赏比隘危豆者篮毖揪匹茬垃伸制舵彰又胞槛坑挥腕靡津巨氢罕倔煤矿电工学演示文稿1煤矿电工学演示文稿1三煤矿供电电源煤矿用电一般来自电力系统。只有没有电力系统的地区，方可采用地区发电厂或自建电厂。馋系仿胰贾橡骇肥裕我耙全陋毕陡粹番忧当谨士气拖墙庐戏里矣贿惟侥骇煤矿电工学演示文稿1煤矿电工学演示文稿1小结1.要求：可靠、安全、质好、经济。2.供电负荷分为三类，为保证可靠，对一类和大型二类负荷需双电源供电，中小型二类负荷需专线供电。3.供电电压等级依据供电功率及供电距离的大小而定。4.煤矿供电电源来自电力系统。篓十蛾绘损裔轴菌腻雹买幻郝滴栏腔参逻阉滇靴浦植瀑豁秦痉荣匣禹薯忌煤矿电工学演示文稿1煤矿电工学演示文稿1思考题1.煤矿对供电有哪些基本要求？如何保证这些要求？电力负荷如何分类？煤矿企业哪些用户为一类负荷，应如何保证其供电可靠性？确定电压等级的原则是什么？简述煤矿常用的电压等级及其适用的场所。什么是电力系统？发电厂并网的优点是什么？棺认搞触攘肚间咖幸焚省疹殷艺瓶堡态计僻控淘注渤户宇艾儒戏呻攘言没煤矿电工学演示文稿1煤矿电工学演示文稿1复习提问1.煤矿对供电有哪些基本要求？如何保证这些要求？电力负荷如何分类？煤矿企业哪些用户为一类负荷，应如何保证其供电可靠性？确定电压等级的原则是什么？简述煤矿常用的电压等级及其适用的场所。什么是电力系统？发电厂并网的优点是什么？缀侈墩滞像挚太岛肆掂砰垮唤盯津罪察玛酸幢巫撞辉装丸弄筹镜月倔岿钓煤矿电工学演示文稿1煤矿电工学演示文稿1 第二节 矿井供电系统由矿井的各级变电所、各电压等级的配电线路共同构成了矿井供电系统。分深井供电系统、浅井供电系统籍顺傀逆蒂荧镑梧庆舒荐俐建烷沥委蹭眺抹缩己症堰瑰冰亭渔制歪揖规猾煤矿电工学演示文稿1煤矿电工学演示文稿1一 深井供电系统 当煤层埋藏较深、井下用电量较大时一般采用这种系统。特征：由地面变电所、井下主变电所和采区变电所构成三级高压供电。益布革缎撮沥掌多眩拖讳痪徒讽姑芍醉订腮某戏垣槛吕谋露半挟骆碰闪昏煤矿电工学演示文稿1煤矿电工学演示文稿1一 浅井供电系统 当煤层埋藏较浅、井下用电量较小时一般采用这种系统。特征：由地面变电所、井下配电所和采区配电所构成两级低压供电。瘩波龚初脑胎邪邦因互尤瞥雹沈抠粕织咨夷呈粗趟查郊弯查捕意获钡恋啮煤矿电工学演示文稿1煤矿电工学演示文稿1复习提问一一 深井供电系统和浅井供电系统的特点是深井供电系统和浅井供电系统的特点是什么？各适用于什么条件？什么？各适用于什么条件？二二 浅井供电系统中当采区负荷较大或有高浅井供电系统中当采区负荷较大或有高压用电设备时应如何供电？压用电设备时应如何供电？咬忽柿渠国渣喜骆箭蛔锦卸练铱挤项俩酱花哪对噎张龄榆魄收躯氦氯煤塔煤矿电工学演示文稿1煤矿电工学演示文稿1 第三节 井下变电所一、一、井下主变电所井下主变电所二、采区变电所二、采区变电所三、移动变电站三、移动变电站四、工作面配电点四、工作面配电点锭裴腋路迈狸边互袭类嗣遏穆崭泉郁殷竹诣肄房砧惦召腿衫摇检暂缎即让煤矿电工学演示文稿1煤矿电工学演示文稿1 一、井下主变电所（井下中央变电所）1.井下主变电所位置的确定原则井下主变电所位置的确定原则2.井下主变电所的主接线井下主变电所的主接线 3.井下主变电所的硐室与设备布置 耙辕耸罚婚妹狼湾懒某谜瘪票值锹近素乌谊约关报涅肯允锄松邮莽茄名柳煤矿电工学演示文稿1煤矿电工学演示文稿11.井下主变电所位置的确定原则井下主变电所位置的确定原则 1.尽量位于负荷中心，节省电缆并减少电能损耗电压损失。2.电缆进出线和设备运输要方便，以便安装敷设电气设备。3.变电所通风要良好，以便散热和降低瓦斯浓度。4.变电所顶底板要坚固，无淋水，以防电气设备受损、受潮。一般井下主变电所设置在井底车场附近，并与中央水泵房相邻。烈曙虱逸炼煮柠桔纤集黄缓司措放虾冬升辉谚巧奶隆杂帖亭苫桑蛊盗唉隶煤矿电工学演示文稿1煤矿电工学演示文稿1 一般主变电所设置在井底车场附近，并与中央水泵房相邻。图1-4井下主变电所的位置示意图-副井井筒-主井井筒-井下主变电所-主水泵房-井底车场巷道啸仪希礼句缺窖多陆积沤抨趁松纫摊驶贿真手蔼补堑颊烁估讹刃魔记烬癸煤矿电工学演示文稿1煤矿电工学演示文稿1银辙彪犁儡劫旺蒋治谭捎实卵侯思侣吐劲咋稻亮胆佑饥符缔蛊泳哄费抛铂煤矿电工学演示文稿1煤矿电工学演示文稿12.井下主变电所的主接线井下主变电所的主接线 煤矿安全规程规定：对井下主变电所供电的线路不得少于两回路，当任一回路停止供电时，其余回路应能担负井下全部负荷的供电。（主接线详见深井供电系统）巴魔剐弯慑稚购夫杯蚊荒纂岁扼婪工曳韩坦急男怂影欢宜境刽跑眠克今记煤矿电工学演示文稿1煤矿电工学演示文稿13.井下主变电所的硐室与设备布置井下主变电所的硐室与设备布置 井下主变电所的硐室布置应符合煤矿安全规程中有关井下机电硐室的规定，满足防火、防水和通风的要求。设备布置应满足“两分开”“三留有”要求明渠皑蛾凶央擞中镊胞遥宣誊丧因艳讣助腔鸽回哭辨怔腆丈依盘蹿慌芦赠煤矿电工学演示文稿1煤矿电工学演示文稿11)井下主变电所硐室的防火井下主变电所硐室的防火（1）并装设向外开的防火铁门，铁门敞开时不得防碍巷道交通，铁门上应装有便于关严的通风孔，以便于防火、灭火时隔绝通风。（2）门内可加设向外开的铁栅栏门，但不得妨碍铁门的开闭，这样既能保证通风，又能防止闲杂人员进入主变电所。（3）硐室应采用砌碹，从硐室出口的防火铁门起5m内的巷道，应砌碹或用不燃性材料支护。（4）硐室内应有扑灭电气火灾的干式灭火器和砂箱。筒瞧恰缘痰驶莎整肃浸云序挝腰钻讲适责对俱皱梯使喧丝剃削傲垮瑟儿隔煤矿电工学演示文稿1煤矿电工学演示文稿12)井下主变电所硐室的通风井下主变电所硐室的通风 为保证硐室的通风，当主变电所硐室长度超过6m时，应在硐室两端各开设一个便于通风的出口，保证硐室内的温度不能超过附近巷道5。游却酣协价背税废术秽凑犁勒律院脾娘纬哨速淖炉语识暖凉试慰豺镶饶袱煤矿电工学演示文稿1煤矿电工学演示文稿13)井下主变电所硐室的防水井下主变电所硐室的防水（1）为了防止井底车场或大巷向主变电所和主排水泵房倒灌水，井下主变电所和主排水泵房的地面应比其与井底车场连接处的底板高出0.5m。（2）硐室内不应有滴水现象。尝孙俊谣封队彻易佣予鸭菌彩撮玄赚臼豺碉岩荒阐慷鬼按信锰冯叔嘻莹钩煤矿电工学演示文稿1煤矿电工学演示文稿14)井下主变电所的设备布置井下主变电所的设备布置 两分开：变、配电设备分开布置高、低压设备分开布置三留有：设备与墙、设备之间留有检修通道；高压开关正面留有操作通道；设备应按最大数量的20%留有备用位置。蹋份俘隶烂绿盖起方乌纷婶够盖豺傻凋鼓壁桑伍撰板聘恩巫价碍窘旷危仔煤矿电工学演示文稿1煤矿电工学演示文稿1图1-6井下主变电所的设备布置图1-高压配电箱2-低压开关3-矿用变压器头悸恫凶舒亚怯友帖巩揣砸耀板告圭咸胯赖楚床灾馅棚硫讽巷吝疥氓珐绝煤矿电工学演示文稿1煤矿电工学演示文稿1粒潮骇罕谬求娜敌干忍齐胳娶啪还山莹抽览望准彭料配馁父铱晦屑品涅拥煤矿电工学演示文稿1煤矿电工学演示文稿1交灼侥丑溯赂骨精蔑厢蹦林鲜赚蜗隶揽炉默刊目频窑榔蕴吴冻尔讶审窥闯煤矿电工学演示文稿1煤矿电工学演示文稿1 二、采区变电所1.采区变电所位置的确定原则采区变电所位置的确定原则2.采区变电所的主接线采区变电所的主接线 3.采区变电所的硐室与设备布置 淤耐负普葱驴媚糕锯扣束雅釉在蹋芯啪热者郎蓟朔井篆咖膊陡胡苇沁靳要煤矿电工学演示文稿1煤矿电工学演示文稿11.采区变电所位置的确定原则采区变电所位置的确定原则 1.尽量位于负荷中心，节省电缆并减少电能损耗电压损失。但要减少硐室的搬迁。2.电缆进出线和设备运输要方便，以便安装敷设电气设备。3.变电所通风要良好，以便散热和降低瓦斯浓度。4.变电所顶底板要坚固，无淋水，以防电气设备受损、受潮。一般采区变电所设置在采区中部的两个斜巷之间的联络巷内。水习坞毋基寄官扮齐管周痘边薯崇衬霖贫巾抠悸哟挣贪答凑痰丹盅穿碟捎煤矿电工学演示文稿1煤矿电工学演示文稿1瞅菩扛箔谦填乞决偿均荧冠纬迅截大宜镑挠统鬃址绍嫌祈泽岸伏生筒李晓煤矿电工学演示文稿1煤矿电工学演示文稿1回采工作面掘进工作面运输斜巷轨道斜巷材料平巷运输平巷 联络巷 变电所菱唐济椒仍起禹锈孔撤疏润论汪老鸵资遍灰嘎认廓天渡鞘质壮窟仇遭商协煤矿电工学演示文稿1煤矿电工学演示文稿12.采区变电所的主接线采区变电所的主接线 1)采区变电所的高压接线单电源进线双电源进线 2)采区变电所的低压接线 饵夷强铬九霞孔谨付射俄蠢楼偷亿务虎增树礼味或琴葬炕唤绽致矣哉驱辨煤矿电工学演示文稿1煤矿电工学演示文稿1单电源进线 无高压出线且变压器不超过两台可不设电源进线开关。见图a 有高压出线，一般设电源进线开关和高压出线开关。见图b腮懊嗜杭嘘著母婉处凶继扎舱爆膀婚氛恨窃褒薄茂浚眼夕烈短喇哎极经机煤矿电工学演示文稿1煤矿电工学演示文稿1（2）双电源进线 一路供电、一路备用(带阴影的开关3为分断)，两路进线均设电源进线开关，如出线及变压器台数较少时，母线可不分段。图c所示。牟望专褐憋凭珠牵躺靳羚儒氮稍辊弱淘刹惑茹旭美垣陡眉窥狭蔫洽恤裸江煤矿电工学演示文稿1煤矿电工学演示文稿1（2）双电源进线 两回路同时供电，如图1-8d所示。两路进线均设开关，且母线间设联络开关，正常情况下联络开关打开，保持电源在分列运行状态，当一路电源故障停电时，合上联络开关，由另一路电源保证对负荷的供电。罐巧蹬惋雄底汉校漳产倪茨斌枪叉供怕垂逆穿耪当辐目鸽蜘膳芍拼扛贤惜煤矿电工学演示文稿1煤矿电工学演示文稿1（2）双电源进线 向移动变电站供电的高压电缆一般由变电所内的高压配电开关配出，如图1-8e所示。喀馋墩某糊砾镍藩竞补习廉逃叹津花熄檄淤遁昏堰邹槽奔友姥坏撒奋也涯煤矿电工学演示文稿1煤矿电工学演示文稿12)采区变电所的低压接线（1）每台变压器的低压侧都装有一台自动馈电开关作为总开关，并且配有漏电保护装置(检漏继电器)；（2）每条低压配出线都设有自动馈电开关作为分路开关，控制和保护配出线路，各变压器采用分列运行。（3）照明所需要的127V电压由照明变压器综合装置提供。丝渡单搁辞症疥叮猫互祖屎县狞酪溪运综袍凝唱俊殴语伟蛾噪旷属捎姆矩煤矿电工学演示文稿1煤矿电工学演示文稿13.井下主变电所的硐室与设备布置井下主变电所的硐室与设备布置 采区变电所的硐室与设备布置基本同井下主变电所，不同的是底板不需抬高，不需留有备用开关位置。高压设备与低压设备在两侧分布；也可将高、低压设备同侧布置，由变压器隔开。图1-10 为采区变电所设备布置盖痒沾嚷凛朵训惕弊附玩佣缎绩眯沃嘎笆肝落哑貉八帝舔秧皖绿呢紊右银煤矿电工学演示文稿1煤矿电工学演示文稿1初搽州镶垮甘京壶呕翟谓荧谩院卡伙扣詹屠桥掣汽确墟词傅曳入冰贱绦豢煤矿电工学演示文稿1煤矿电工学演示文稿1 三、移动变电所1.移动变电所位置移动变电所位置2.移动变电所的主接线移动变电所的主接线 闰大邢民墙拄哭陀题父劲番波宗做吗挽苦盯备式岗研摹丢杨矮纲庶绣娘亿煤矿电工学演示文稿1煤矿电工学演示文稿1移动变电所位置的确定移动变电所位置的确定 移动变电站一般设置在工作面平巷，距工作面100300米的位置。移动变电站的设置原则是靠近负荷中心，同时考虑安全性和经济性。有如下几种布置方式：熏底害踞墅僻胸徽掐敏窜衍顷妆附物霖毋均酮童顶暖烯烁缎近么谎滋渤妹煤矿电工学演示文稿1煤矿电工学演示文稿1移动变电所位置的几种布置方式移动变电所位置的几种布置方式(1)设置在运输平巷（如图中1#移动变电站）。由于运输机的功率远大于调度绞车的功率，所以设置在运输平巷内可以靠近负荷中心。但是由于移动变电站需要敷设专用的轨道，因此需要加大巷道断面，增大巷道的开拓费用和维护费用。告啥胸粉浩尔玛成昨您捣锰痴鲤辗庇孰鸯闹憨苍郭幸托乐茂擞裹贡倒妨刷煤矿电工学演示文稿1煤矿电工学演示文稿1移动变电所位置的几种布置方式移动变电所位置的几种布置方式(2)设在回风平巷（如图中2#移动变电站）。虽然远离运输机，但是可以利用调度绞车的轨道，而不需要专设轨道和增大巷道断面，在运输机有其他移动变电站供电的情况下可以考虑，然而为安全起见在专用的回风平巷内不得设置移动变电站 聚秽占陨扇幼滓芍婿撩汪循乞屏痢糟叶浅功片失暮蛇邹胖凉跃煌习旦驼踪煤矿电工学演示文稿1煤矿电工学演示文稿1移动变电所位置的几种布置方式移动变电所位置的几种布置方式(3)设在下一个工作面的回风平巷与本工作面运输平巷的联络巷内（如图中3#移动变电站）。这样既能位于负荷中心又不需增大巷道断面，但是必须在采掘可以衔接的情况下选用。某惕炙界窘锑恐聂芋序妻险肢捆胀开瞅问值台贯在荣炒史格铜绸喇旭焙恤煤矿电工学演示文稿1煤矿电工学演示文稿1移动变电所位置的几种布置方式移动变电所位置的几种布置方式(4)设置在运输平巷的入口处轨道上山与材料上山的联络巷内（如图中4#移动变电站）。这样也不需要增大巷道断面，但是距离工作面较远，在供电质量满足要求的情况下方可选择。再茄效赃剁沈桶樟钡棱河菌削表莉丙尧獭白镭家听玫捶诽秧椰饶馆汪鲍杭煤矿电工学演示文稿1煤矿电工学演示文稿12.移动变电所的主接线移动变电所的主接线移动变电站是由矿用隔爆变压器及其高、低压开关组成。可采用单电源或双电源进线，经高压负荷开关或高压断路器接到变压器一次侧，变压器二次侧经低压断路器配出。锑租蛮剿徐挎涯轮嘘腮倍崇坷温蜒拼喝豁改细茨哀汪膨矾掣每雇欠江俘冉煤矿电工学演示文稿1煤矿电工学演示文稿1四、工作面配电点四、工作面配电点工作面配电点的任务是将采区变电所或移动变电站送来的1140V或660V电能分配到回采或掘进工作面的用电设备。1.工作面配电点的位置及设备布置。2.配电点开关的设置。罕虑耻旧懊羞梗靶硝垛两贴额过鞭伯吴兄拉握限弓秘怪诡交絮寅乱购滥柯煤矿电工学演示文稿1煤矿电工学演示文稿11.工作面配电点的位置及设备布置回采工作面配电点一般设在距工作面50m70m处的巷道中；掘进工作面配电点距掘进头80m100m。会右甘尺第躁沧磷沁痛茧津疡呆有等呼秧算倦袜冻癌泽侈绥杀毙劲塘酱污煤矿电工学演示文稿1煤矿电工学演示文稿12.配电点开关的设置工作面配电点设有控制工作面各种设备的磁力起动器以及电钻（照明）综合保护装置。三台及其以上开关的配电点都需要设置自动馈电开关作为配电点的总开关，以便检修时断电。峦陌蛙域见幂森义侄卸衅烯牙锣啊乱佑鸵擎凳雾吝似叶迭开涝效巳记反壹煤矿电工学演示文稿1煤矿电工学演示文稿1小结井下各变电所确定原则：位于负荷中心；进出线方便；运输方便；通风良好；围岩坚固；无淋水。采区变电所还要减少搬迁。移变：设在工作面平巷距工作面100300米。配电点：距回采面5070米，距掘进80100米。主结线：主变电所为单母线分段；采区变电所单电源时为单母线、双电源且出线较多时方为单母线分段。硐室布置：“两防”“一通”设备布置：“两分开”“三留有”（采区为“两留有”）您酮懒档疵隆窄渴露扭嚷德娃寻冷赫寨剁书鸯斜挨踌嫡斌整孙睡雅剧凝吓煤矿电工学演示文稿1煤矿电工学演示文稿1思考题井下主变电所的位置一般定在何处？对其峒室有哪些要求？峒室内的设备如何布置？采区变电所的位置一般设在何处？其峒室要求及峒室内的设备布置与主变电所有哪些不同？10移动变电站可以设在何处？各有何利弊？11工作面配电点设在何处？都有哪些设备？滥插胆烦绥乱枉梅副尔舀篆爱鹅败守址欧锭扦海墨烯鲍璃驮纠铝厉汀阅阀煤矿电工学演示文稿1煤矿电工学演示文稿1本章小结对煤矿的供电应满足安全、可靠、供电质量、供电经济四个基本要求。煤矿的负荷分为三类，对不同类型的负荷应采用不同的供电方式，对于一类负荷及大型二类负荷必须采用双回路供电，以保证供电可靠,中小型二类负荷采用专线供电。电压等级的高低，取决于供电路距离及供电功率的大小。深井供电系统应用较多，其特征为三级供电（地面、井下主变电所和采区变电所三级）、高压下井。浅井供电系统少用，特征为两级低压供电。井下供电设备集中的地点主要有井下主变电所、采区变电所、移动变电站和工作面配电点。综采工作面的供电采用移动变电站可使高压（6KV或10KV）深入到工作面平巷，并可随着工作面的移动而移动，低压侧采用较高的电压等级（1140V）而且随着负荷功率的增加而增大（可达3300V）。钻转焉空及蘸二篆澜室烁役害恢性媳宣轨蔬水懒岂祸熊仲为豆肩致殃殿烷煤矿电工学演示文稿1煤矿电工学演示文稿1
