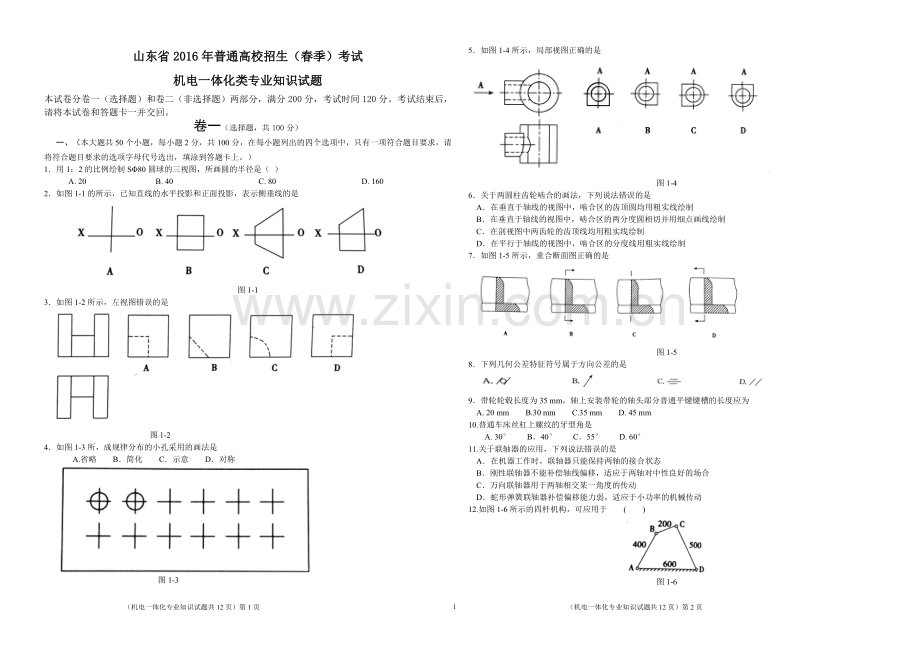

山东省2016年普通高校招生（春季）考试
机电一体化类专业知识试题
本试卷分卷一（选择题）和卷二（非选择题）两部分，满分200分，考试时间120分。考试结束后，请将本试卷和答题卡一并交回。
卷一（选择题，共100分）
一、（本大题共50个小题，每小题2分，共100分，在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，填涂到答题卡上。）
1．用1：2的比例绘制SΦ80圆球的三视图，所画圆的半径是（ ）
A. 20 B. 40 C. 80 D. 160
2．如图1-1的所示，已知直线的水平投影和正面投影，表示侧垂线的是

图1-1
3．如图1-2所示，左视图错误的是

图1-2
4．如图1-3所，成规律分布的小孔采用的画法是
A.省略 B．简化 C．示意 D．对称

图1-3
5．如图1-4所示，局部视图正确的是

图1-4
6．关于两圆柱齿轮啮合的画法，下列说法错误的是
A．在垂直于轴线的视图中，啮合区的齿顶圆均用粗实线绘制
B．在垂直于轴线的视图中，啮合区的两分度圆相切并用细点画线绘制
C．在剖视图中两齿轮的齿顶线均用粗实线绘制
D．在平行于轴线的视图中，啮合区的分度线用粗实线绘制
7．如图1-5所示，重合断面图正确的是

图1-5
8．下列几何公差特征符号属于方向公差的是

9．带轮轮毂长度为35 mm，轴上安装带轮的轴头部分普通平键键槽的长度应为
A. 20 mm B.30 mm C.35 mm D. 45 mm
10.普通车床丝杠上螺纹的牙型角是
A. 30° B．40° C．55° D. 60°
11.关于联轴器的应用，下列说法错误的是
A．在机器工作时，联轴器只能保持两轴的接合状态
B．刚性联轴器不能补偿轴线偏移，适应于两轴对中性良好的场合
C．万向联轴器用于两轴相交某一角度的传动
D．蛇形弹簧联轴器补偿偏移能力弱，适应于小功率的机械传动
12.如图1-6所示的四杆机构，可应用于 ( )

图1-6

3
语文试题共8页 语文试题共8页

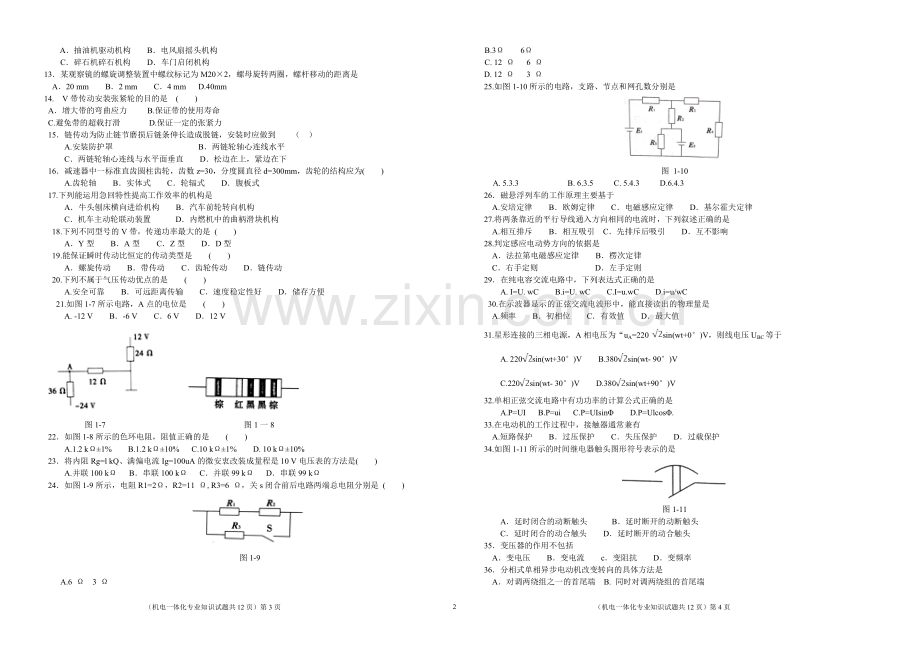

A．抽油机驱动机构 B．电风扇摇头机构
C．碎石机碎石机构 D．车门启闭机构
13．某观察镜的螺旋调整装置中螺纹标记为M20×2，螺母旋转两圈，螺杆移动的距离是
A．20 mm B．2 mm C．4 mm D.40mm
14. V带传动安装张紧轮的目的是 ( )
A．增大带的弯曲应力 B.保证带的使用寿命
C.避免带的超载打滑 D.保证一定的张紧力
15．链传动为防止链节磨损后链条伸长造成脱链，安装时应做到 （ ）
A.安装防护罩 B．两链轮轴心连线水平
C．两链轮轴心连线与水平面垂直 D．松边在上，紧边在下
16．减速器中一标准直齿圆柱齿轮，齿数z=30，分度圆直径d=300mm，齿轮的结构应为( )
A.齿轮轴 B．实体式 C．轮辐式 D．腹板式
17.下列能运用急回特性提高工作效率的机构是
A．牛头刨床横向进给机构 B．汽车前轮转向机构
C．机车主动轮联动装置 D．内燃机中的曲柄滑块机构
18.下列不同型号的V带，传递功率最大的是 ( )
A．Y型 B．A型 C．Z型 D．D型
19.能保证瞬时传动比恒定的传动类型是 ( )
A．螺旋传动 B．带传动 C．齿轮传动 D．链传动
20.下列不属于气压传动优点的是 ( )
A.安全可靠 B．可远距离传输 C．速度稳定性好 D．储存方便
21.如图1-7所示电路，A点的电位是 ( )
A. -12 V B．-6 V C．6 V D．12 V

图1-7 图1一8
22．如图1-8所示的色环电阻，阻值正确的是 ( )
A.1.2 kΩ±1% B.1.2 kΩ±10% C.10 kΩ±1% D. 10 kΩ±10%
23．将内阻Rg=l kQ、满偏电流Ig=100uA的微安衷改装成量程是10 V电压表的方法是( )
A.并联100 kΩ B．串联100 kΩ C．并联99 kΩ D．串联99 kΩ
24．如图1-9所示，电阻R1=2Ω，R2=11 Ω,R3=6 Ω，关s闭合前后电路两端总电阻分别是 ( )

图1-9

A.6 Ω 3 Ω
B.3Ω 6Ω
C. 12 Ω 6 Ω
D. 12 Ω 3 Ω
25.如图1-10所示的电路，支路、节点和网孔数分别是

图 1-10
A. 5.3.3 B. 6.3.5 C. 5.4.3 D.6.4.3
26．磁悬浮列车的工作原理主要基于
A.安培定律 B．欧姆定律 C．电磁感应定律 D．基尔霍夫定律
27.将两条靠近的平行导线通入方向相同的电流时，下列叙述正确的是
A.相互排斥 B．相互吸引 C．先排斥后吸引 D．互不影响
28.判定感应电动势方向的依据是
A．法拉第电磁感应定律 B．楞次定律
C．右手定则 D．左手定则
29．在纯电容交流电路中，下列表达式正确的是
A. I=U. wC B.i=U. wC C.I=u.wC D.i=u/wC
30.在示波器显示的正弦交流电波形中，能直接读出的物理量是
A.频率 B．初相位 C．有效值 D．最大值
31.星形连接的三相电源，A相电压为“uA=220 sin(wt+0°)V，则线电压UBC等于
A. 220sin(wt+30°)V B.380sin(wt- 90°)V
C.220sin(wt- 30°)V D.380sin(wt+90°)V
32.单相正弦交流电路中有功功率的计算公式正确的是
A.P=UI B.P=ui C.P=UIsinΦ D.P=UlcosΦ.
33.在电动机的工作过程中，接触器通常兼有
A.短路保护 B．过压保护 C．失压保护 D．过载保护
34.如图1-11所示的时间继电器触头图形符号表示的是

图1-11
A．延时闭合的动断触头 B．延时断开的动断触头
C．延时闭合的动合触头 D．延时断开的动合触头
35．变压器的作用不包括
A．变电压 B．变电流 c．变阻抗 D．变频率
36．分相式单相异步电动机改变转向的具体方法是
A．对调两绕组之一的首尾端 B. 同时对调两绕组的首尾端

3
语文试题共8页 语文试题共8页

C．改变电源的频率 D．改变电源的电压
37:通常电流互感二次绕组的额定电流是（ ）
A.0.5A或者2 A B.1 A或5A C．2 A或10A D．3 A或15 A
38.关于三相异步电动机的机械特性，说法错误的是
A．电动机若要正常起动，起动转矩必须大于负载转矩
B．三相异步电动机稳定运行应具备一定的过载能力
C．电动机若要稳定运行，临界转差率应小于额定转差率
D．机械特性曲线上最大转矩对应的转差率为临界转差率
39.三相异步电动机采用Y-△降压起动时，Y形连接与△形连接起动电流的比值是
A. B．1/3 C．1／ D．3
40.三相异步电动机磁极对数p=2，频率f=50 Hz，转差率s=0.02，则转速是
A. 735 r/min B.980 r/min C.1470 r/min D.2940 r/min
41.下列指令中，不是必须成对使用的是
A. MC MCR B.MPS MPP C.STL RET D.SET RST
42.如图1-12所示逻辑电路中，当F=1时，输入ABC的状态为

图1-12
A. 000 B．010 C．101 D.111
43.下列关于各指令的使用说明，错误的是
A. 集中使用ORB、ANB指令的次数最多8次
B．NOP指令是一条无动作、无操作数的指令
C．并联电路块串联连接时，分支开始用AND、ANI指令表示
D．PLS指令仅在输入信号为ON后的一个周期内操作元件ON
44.型号为2CW系列的二极管是 ( )
A.普通管 B．整流管 C．开关管 D．稳压管
45.用万用表的R×100挡和R×lk挡测量二极管的正向电阻值不一样，原因是 ( )
A．二极管是大功率的 B. 二极管性能不稳
C．二极管是非线性器件 D．不同倍率测量
46.用数字式万用表测量一只正常的三极管，黑表笔接触一只引脚，红表笔分别接触另外两只引脚时，测得的电阻值都很小，则该三极管是 ( )
A. PNP型 B．NPN型 C．硅管 D．锗管
47.若要求集成稳压器输出电压为-5 V，最大输出电流为0.1 A，则选用的集成稳压器型号是 ( )
A. CW7805 B.CW78M05 C.CW79L05 D.CW7905
48.下列四个数中，最大的数是 ( )
A.(AF)16 13.(198)10 C.(10100000)2 D.(001010000010)8421BCD
49．下降沿触发的集成JK触发器，当输入端J=1、K=0，CP脉冲低电平期间，触发器的状态是 ( )
A．置0 B．置1 C．翻转 D．不变
50.与步进指令STL相连的触点应使用的指令是 ( )
A．AND B．ANI c．LD D. OR

卷二（非选择题，共100分）
二、简答题（本大题7个小题，每小题5分，共35分）
1．如图2-1所示为-L形工件，除A、B、C、D四个面已粗加工需钳工锉削外，其他各面均已加工完毕。根据实践经验，回答下列问题：
(l)、现有粗、细齿两种锉刀，锉削该工件应选用哪种锉刀？
(2)、为达到精度要求，应选用的锉削方法是什么？
(3)、A、B、C、D四个面，应首先锉削哪个面？
(4)、采用90°角尺以透光法检验垂直度误差，应将90°角尺的短边紧靠哪个面？若测量缝隙不均匀，应修锉缝隙小的一端还是缝隙大的一端？

图2-1
2．如图2-2所示为轴与轴上零件的装配结构图，分析结构，回答下列问题：
(1)按承受的载荷分类，该轴属于哪一种类型？
(2)为保证齿轮与轴之间的周向固定，采用的是哪一种连接？
(3)轴上被轴承支撑的部分称为什么？若轴承型号为6 208，则该段轴的直径应为多少？
(4)根据实际情况，端盖与壳体之间加密封垫后一般采用哪种类型的螺纹连接？

图2-2

7
（机电一体化专业知识试题答案共4页）第1页 （机电一体化专业知识试题答案共4页）第2页

3．如图2-3所示，节能灯泡的额定电压为10 V，额定功率为5W，电源为蓄电池组，每节电压为2V，请回答下列问题：

图2-3
(l)将各元件连接成伏安法测灯泡电阻的电路，要求接线不能交叉且Rp滑动触头右滑使灯泡变亮．
(2)当节能灯泡最亮时，其消耗的功率为多少？

4．某台三相异步电动机的铭牌如图2-4所示，请回答下列问题：

(l)该电动机的极对数p是多少？
(2)电动机的额定转差率SN是多少？
(3)Y-△降压起动时，加在绕组两端的电压是多少？

5．某报警器的控制要求：当开关闭合时，报警扬声器发出报警声，同时报警灯闪烁，每次亮0.5 s，灭1s，连续闪烁60次，然后停止声光报警，试根据I／O地址分配表把图2-5所示的梯形图补画完整

图2-5
6．如图2-6所示为同相比例运算放大电路，电阻R1=10 kΩ,R2=6.7kΩ，R3=20 kΩ。根据电路图，回答下列问题：
（1）电阻R2的作用是什么？
（2）若U1=5 V．电压表的示数是多少？
（3）若U2=10 V，电阻R3被短路了，电压表的示数是多少？

图2-6
7．如图2-7所示为单相正弦交流电的波形图，其频率为50 Hz，请完成下列问题：
(1)写出单相交流电压u1的瞬时表达式。
(2)画出u1和u2的矢量图。
(3)u1和u2哪个超前？ 相位差是多少？

图2-7
三、作图题（本大题3个小题，共20分）
1.（本大题5分）如图3-1所示，根据所给的三视图，画出正等轴测图。

2.（本大题10分）根据图3-2所给的视图，将主视图改画为半剖视图，并画出全剖左视图。

图3-1 图3-2
3.（本小题5分）如图3-3所示为C6140型普通车床的主轴电动机M1和冷却泵电动机M2的顺序起动控制电路，M1起动后M2才能起动，根据I/O地址分配表，补画PLC控制系统接线图。
I/O地址分配表
输入信号
输出信号
1
X0
主电动机起动按钮SB1
1
Y0
接触器KM1
2
X1
冷却泵电动机起动按钮SB2
2
Y1
接触器KM2
3
X2
热继电器FR1

4
X3
热继电器FR2

图3-3

四、分析计算题（本大题2个小题，共15分）
1.（本小题5分）如图4-1所示为两级齿轮传动装置，轴Ⅰ为动力输入轴，轴Ⅲ为输出轴，各齿轮均为标准直齿圆柱齿轮，齿数Z1=24，Z2=48，Z3=20，Z4=30，分析传动路线，完成下列问题：

图4-1
(1)输出轴和输入轴的转向是否相同？
(2)已知输入轴转速n1=1200 r/min，求输出轴的转速n3。
(3)若齿轮1的模数m1=3 mm．试计算轴Ⅰ和轴Ⅱ的中心距a。

2．（本小题1 0分）光伏发电解决了能源不足，并改善了环境，从而在许多领域得到了广泛应用。如图4-2(a)所示为太阳能电池组件，由3 6块单体太阳能电池串联组成，单体的输出电压为0.5 V，电池组件产生的电能经过图4-2(b)所示的CW7812稳压器输出，为图4-2(c)所示的 放大电路供电，其有关参数Rb1=20 kΩ，Rb2=10 kΩ ,Rc =Re=2 kΩ,R1=4 kQ, rbe =1 kΩβ= 40,UBEQ=0.7 V。请完成下列问题：
(1)电池组件输出的电压U为多少？
(2)请将集成稳压器正确接入电路。
(3)估算放大电路的静态工作点和电压放大倍数。

图4-2

五、综合应用题（本大题3个小题，每小题1 0分，共30分）
1．根据图5-1所示的零件图，回答下列问题：
(l)该零件用了________ 和___________两个视图表达。
(2)端盖的壁厚是_______mm，三个吊耳的厚度是________mm。
(3)该零件的工艺结构包括凸台和圆角，凸台的高度是________mm，未注铸造圆角在________中予以注明。
(4)Φ18H7孔的最小极限尺寸是_________mm，该孔与轴相配合采用_________制。
(5)零件上同轴度公差的基准要素为_________，零件左端面的表面粗糙度代号是________。

2．分析图5-2(a)所示的机械手液压系统原理图，机械手与活塞杆相连，能够实现“下行—停止一抓取一返回—停止—松开”动作，分析系统动作过程，回答下列问题：
(1)元件2的名称是什么？
(2)元件3的作用是什么？
(3)图示位置，元件1和元件4分别处于何种状态？
(4)若采用FX2N系列PLC控制该系统的动作，要求：当机械手处于原位SQ1时，按下起动按钮SB1，机械手下行，至行程开并SQ2处停止，电磁铁3YA通电，机械手抓取工件，停留3 s后，上升至原位SQ1，停留5s后，电磁铁3YA断电，机械手松开，工件由其他设备运走。请根据上述要求及图5-2(b)所示的I/O接线图，将顺序功能图5-2(c)补充完整。

图5-2
3．如图5-3所示为某调光台灯电路原理图，根据线路结构，回答以下问题：
(1)晶闸管的阳极、阴极和控制极与图中的A、B、C三点如何对应相连？
(2)选用万用表电阻挡的哪一个挡位来判定VS的各电极？
(3)当指针式万用表测得两引脚的阻值为数十欧时，红、黑表笔分别接的是什么电极？
(4)电路正确连接后，闭合S，增大Rp阻值，灯EL变亮还是变暗？晶闸管的控制角变大还是变小？
(5)通过灯EL的电流是直流还是交流？
