深圳市南光高速第六合同段 实施性施工组织设计

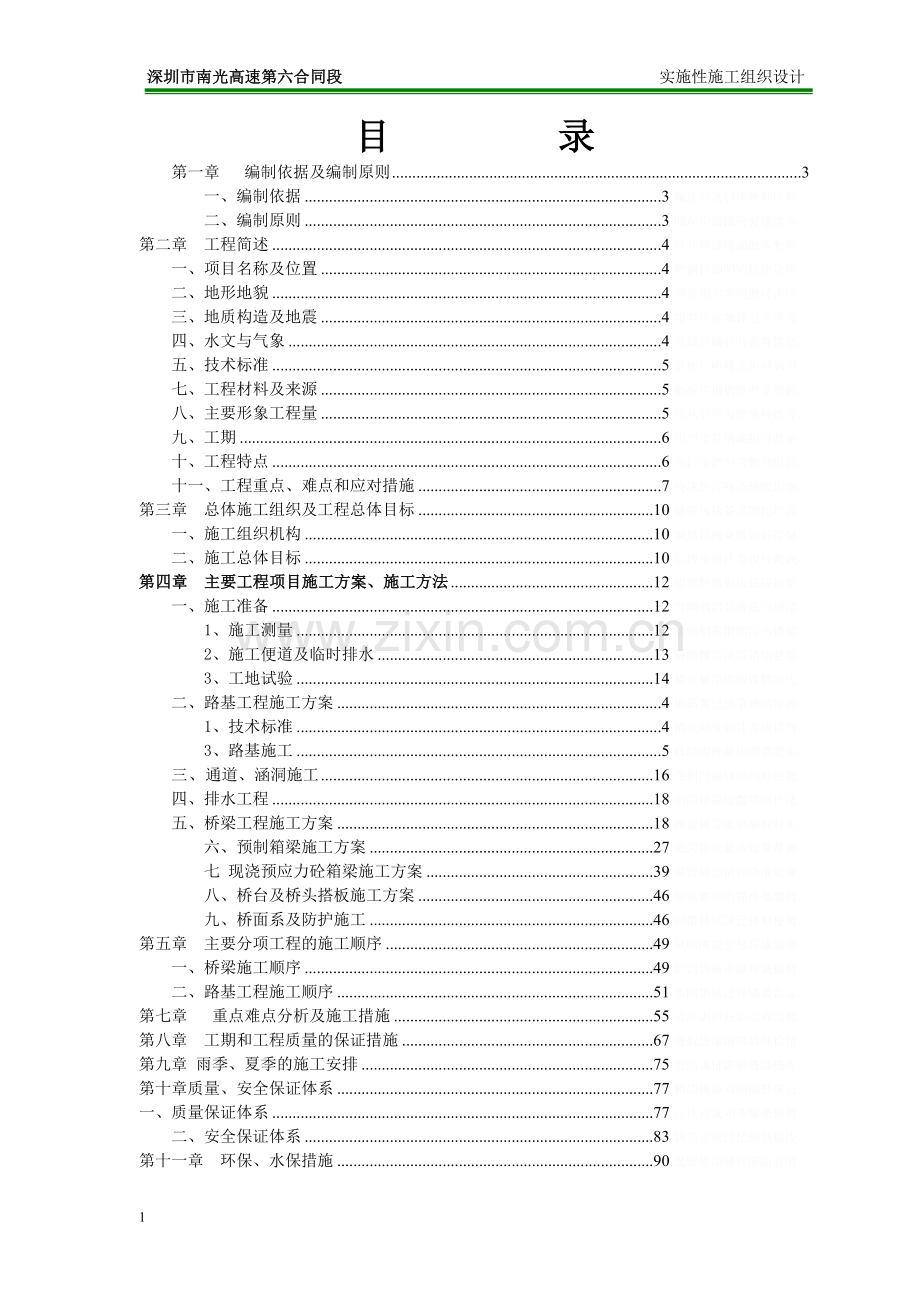

目 录
第一章 编制依据及编制原则 3
一、编制依据 3矚慫润厲钐瘗睞枥庑赖。
二、编制原则 3聞創沟燴鐺險爱氇谴净。
第二章 工程简述 4残骛楼諍锩瀨濟溆塹籟。
一、项目名称及位置 4酽锕极額閉镇桧猪訣锥。
二、地形地貌 4彈贸摄尔霁毙攬砖卤庑。
三、地质构造及地震 4謀荞抟箧飆鐸怼类蒋薔。
四、水文与气象 4厦礴恳蹒骈時盡继價骚。
五、技术标准 5茕桢广鳓鯡选块网羈泪。
七、工程材料及来源 5鹅娅尽損鹌惨歷茏鴛賴。
八、主要形象工程量 5籟丛妈羥为贍偾蛏练淨。
九、工期 6預頌圣鉉儐歲龈讶骅籴。
十、工程特点 6渗釤呛俨匀谔鱉调硯錦。
十一、工程重点、难点和应对措施 7铙誅卧泻噦圣骋贶頂廡。
第三章 总体施工组织及工程总体目标 10擁締凤袜备訊顎轮烂蔷。
一、施工组织机构 10贓熱俣阃歲匱阊邺镓騷。
二、施工总体目标 10坛摶乡囂忏蒌鍥铃氈淚。
第四章 主要工程项目施工方案、施工方法 12蜡變黲癟報伥铉锚鈰赘。
一、施工准备 12買鲷鴯譖昙膚遙闫撷凄。
1、施工测量 12綾镝鯛駕櫬鹕踪韦辚糴。
2、施工便道及临时排水 13驅踬髏彦浃绥譎饴憂锦。
3、工地试验 14猫虿驢绘燈鮒诛髅貺庑。
二、路基工程施工方案 4锹籁饗迳琐筆襖鸥娅薔。
1、技术标准 4構氽頑黉碩饨荠龈话骛。
3、路基施工 5輒峄陽檉簖疖網儂號泶。
三、通道、涵洞施工 16尧侧閆繭絳闕绚勵蜆贅。
四、排水工程 18识饒鎂錕缢灩筧嚌俨淒。
五、桥梁工程施工方案 18凍鈹鋨劳臘锴痫婦胫籴。
六、预制箱梁施工方案 27恥諤銪灭萦欢煬鞏鹜錦。
七 现浇预应力砼箱梁施工方案 39鯊腎鑰诎褳鉀沩懼統庫。
八、桥台及桥头搭板施工方案 46硕癘鄴颃诌攆檸攜驤蔹。
九、桥面系及防护施工 46阌擻輳嬪諫迁择楨秘騖。
第五章 主要分项工程的施工顺序 49氬嚕躑竄贸恳彈瀘颔澩。
一、桥梁施工顺序 49釷鹆資贏車贖孙滅獅赘。
二、路基工程施工顺序 51怂阐譜鯪迳導嘯畫長凉。
第七章 重点难点分析及施工措施 55谚辞調担鈧谄动禪泻類。
第八章 工期和工程质量的保证措施 67嘰觐詿缧铴嗫偽純铪锩。
第九章 雨季、夏季的施工安排 75熒绐譏钲鏌觶鷹緇機库。
第十章质量、安全保证体系 77鶼渍螻偉阅劍鲰腎邏蘞。
一、质量保证体系 77纣忧蔣氳頑莶驅藥悯骛。
二、安全保证体系 83颖刍莖蛺饽亿顿裊赔泷。

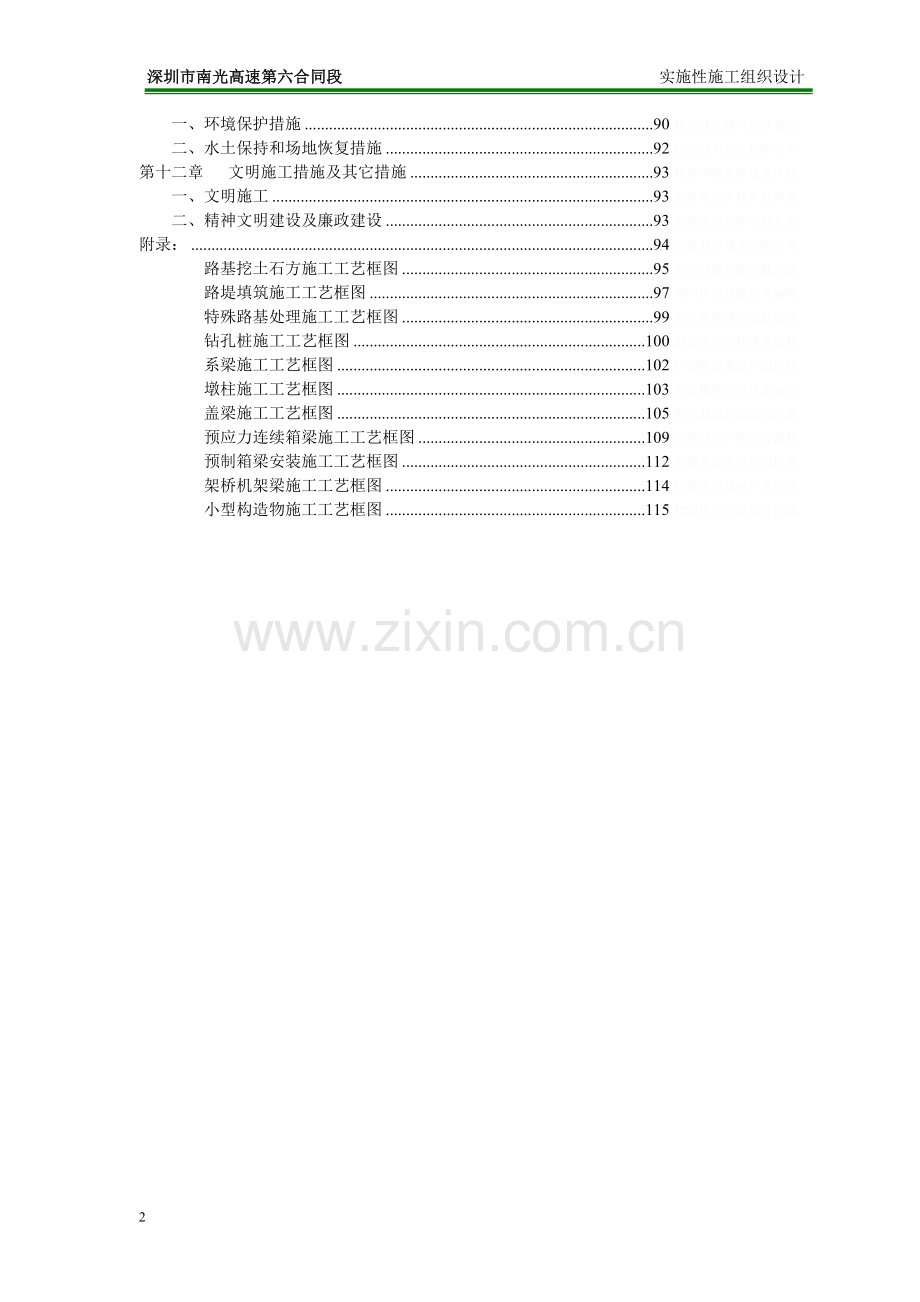

第十一章 环保、水保措施 90濫驂膽閉驟羥闈詔寢賻。
一、环境保护措施 90銚銻縵哜鳗鸿锓謎諏涼。
二、水土保持和场地恢复措施 92挤貼綬电麥结鈺贖哓类。
第十二章 文明施工措施及其它措施 93赔荊紳谘侖驟辽輩袜錈。
一、文明施工 93塤礙籟馐决穩賽釙冊庫。
二、精神文明建设及廉政建设 93裊樣祕廬廂颤谚鍘羋蔺。
附录： 94仓嫗盤紲嘱珑詁鍬齊驁。
路基挖土石方施工工艺框图 95绽萬璉轆娛閬蛏鬮绾瀧。
路堤填筑施工工艺框图 97骁顾燁鶚巯瀆蕪領鲡赙。
特殊路基处理施工工艺框图 99瑣钋濺暧惲锟缟馭篩凉。
钻孔桩施工工艺框图 100鎦诗涇艳损楼紲鯗餳類。
系梁施工工艺框图 102栉缏歐锄棗鈕种鵑瑶锬。
墩柱施工工艺框图 103辔烨棟剛殓攬瑤丽阄应。
盖梁施工工艺框图 105峴扬斕滾澗辐滠兴渙藺。
预应力连续箱梁施工工艺框图 109詩叁撻訥烬忧毀厉鋨骜。
预制箱梁安装施工工艺框图 112则鯤愜韋瘓賈晖园栋泷。
架桥机架梁施工工艺框图 114胀鏝彈奥秘孫戶孪钇賻。
小型构造物施工工艺框图 115鳃躋峽祷紉诵帮废掃減。

第一章 编制依据及编制原则

一、编制依据
1、深圳市南光高速公路公路工程施工招标文件；
2、招标文件补遗书及相关图纸、参考资料；
3、《公路工程国内招标文件范本》；
4、由招标文件明确的交通部颁发的现行设计规范、施工规范及技术规程、质量检验评定标准及验收办法；
5、安全操作规程；
6、现场踏勘掌握的情况。
二、编制原则
1、遵守招标合同文件条款要求，全面响应招标文件，认真贯彻业主或监理工程师及其授权代表的批示指令和要求。稟虛嬪赈维哜妝扩踴粜。
2、严格遵守招标合同文件明确的设计规范、施工规范和质量评定与验收标准。
3、编制基本原则：连续性原则、均衡性原则、协调性原则、经济性原则。
4、坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。
5、自始至终对施工现场实施全方位、全过程严密监控、动静结合、科学管理的原则。
6、实施项目法管理，通过对劳务、设备、材料、资金、技术、方案信息、时间与空间条件的优化处置，实现项目安全、成本、工期、质量及社会信誉的预期目标。陽簍埡鲑罷規呜旧岿錟。
7、强化精品意识，努力使本工程达到棱角分明、线条流畅、色泽一致、表面光洁。符合设计要求及工程技术规范要求的高速公路工程。沩氣嘮戇苌鑿鑿槠谔應。

第二章 工程简述

一、项目名称及位置
深圳市南光高速公路，南接南坪快速路（二期）工程，北经龙大与常虎高速公路相连，本标为第六标段，起点桩号K17+500，终点桩号K22+500，全长5km。钡嵐縣緱虜荣产涛團蔺。
二、地形地貌
拟建南光高速公路第六标段以低（残）丘陵地貌为主，地势总体呈南高北低趋势，标高在28.00-60.00之间，相对高差32M，山体较平缓，自然坡角5-100，山体大部分已改造成果园、菜地、局部地段由于人工挖填，原始地形地貌改变较大。懨俠劑鈍触乐鹇烬觶騮。
三、地质构造及地震
1、区内经历了由地槽—河准地台—大陆边缘活动带三个阶段的发育演变历史，地处高要、惠来，东西向断裂南侧，北东向莲花山断裂带的南西段，本标段位于松岗断裂带东南部。謾饱兗争詣繚鮐癞别瀘。
2、〈建筑施工设计规范〉（GB50011-2001）划分，拟进场地地震加速度0.1kgs，设计地震分组为第一组，土类别为硬土，建筑场地类型为Ⅱ类，场地内不存在可液化土层，据《深圳市区域稳定评价报告》本区有历史记载的地震，对深圳地区地震影响超过裂度从未超过Ⅵ度，根据历史积累资料（1967-1989）和深圳微震台的监测结果，陆地强震及近场残震，使深圳影响裂度超过Ⅵ的可能性较小，本地区地震设防裂度为Ⅷ度。呙铉們欤谦鸪饺竞荡赚。
四、水文与气象
该地区雨量充沛，年均降水量1830mm，多年平均径流9800mm，降水多集中在夏秋两季，其中5-10月份为雨季，降水量均占总降水量的80%左右，由于深圳市东部北东—南西走向的山脉，为夏季盛行的偏北风起着明显的屏障作用，所以降水量自南东向北西依次递减速，7-9月多生风，台风过境时伴有暴雨，该地区空气湿度大，风向多变，以西北、西南风较多，最大风力可大12级。莹谐龌蕲賞组靄绉嚴减。
五、技术标准
1、设计速度：100km/h
2、设计荷载：公路-Ⅰ级
3、桥梁宽度：2×16.3m
4、地震裂度：动峰值加速度系数0.1kg，对应地震基本裂度为Ⅷ度
5、桥梁设计洪水频率：特大桥1/300，一般桥涵1/100、
六、地方资源
经实地考察，本项目工程经由区域水系发达、生产、生活用水有较好的保障，地域内输电电网较多，生活生产用电均可驳接既有电网或自配发电；通讯和地方道路交通发达，有多条既有交通道路与线路交叉，有利于本工程的实施；另一方面，线路经由地段经济作物、居民、厂房较多，征地拆迁工作难度较大，对工程全面开工具有较大影响。麸肃鹏镟轿騍镣缚縟糶。
七、工程材料及来源
本合同段主要建筑材料为土、碎石、片石、砂、水泥。
路基填筑材料来源为挖方利用，其它地方材料均可当地采购。
钢筋、水泥、支座由业主供应，砼采用商品砼。
木材及其它材料均可在市场采购。
八、主要形象工程量
主要工程数量表（设计）
工程类别
单位
数量
起点里程
终点里程
备注
路基工程
土石方
填方
m3
602531
K17+500
K22+500
含匝道数量
挖方
m3
609635
K17+500
K22+500
含匝道数量
C15片石砼
m3
469
K17+500
K22+500
含匝道数量
换填渗水土
m3
81934
K17+500
K22+500
含匝道数量
M7.5浆砌片石
m3
13891
K17+500
K22+500
含匝道数量
土工格珊
m2
905340
K17+500
K22+500
含匝道数量
钢筋
kg
34309
K17+500
K22+500
含匝道数量
湿法喷播
m
43032
K17+500
K22+500
含匝道数量
客土喷播
m
46995
K17+500
K22+500
含匝道数量
桥梁工程
模具城1#桥
m
467
K19+235.3
K19+702.3
桥面面积15224.2m2
模具城2#桥
m
81
K20+148
K20+229
桥面面积2640.6m2
模具城3#桥
m
456
K20+887.7
K21+343.7
桥面面积14865.6m2
塘尾互通主线桥左幅
m
115
K21+525.44
K21+640.44
桥面面积4974m2
塘尾互通主线桥右幅
m
115
K21+515.44
K21+630.44
塘尾互通A匝道1#桥
m
333
AK0+233.5
AK0+566.5
桥面面积6568m2
塘尾互通A匝道2#桥
m
66
AK1+137.68
AK1+230.68
桥面面积1155m2
上部结构砼
M3
8197

上部结构砼
M3
1391

基础
M3
3466

桥头搭板
M3
430

柱
根
194

桩
根
275

箱梁
片
400

涵洞
道
6

排灌
通道
道
10

通道兼排灌
九、工期
本工程合同工期要求路基及桥梁结构物为12个月，计划于2006年4月19日开工，2007年4月19日完工。据此编制施工计划。納畴鳗吶鄖禎銣腻鰲锬。
十、工程特点
1、本工程路基挖方较为集中，填方路段分布较广，工程范围内土石方调运受地方道路交通影响较大。
2、本工程桥梁与地方道路交叉较多，交通安全和施工安全工作十分突出，具有对外协调工作量大、对内安全施工要点多而广布控的特点。風撵鲔貓铁频钙蓟纠庙。
3、本工程沿线居民、厂房、经济作物较多，一方面征地拆迁难度较大，造成施工用地空间较小，另一方面作好环境保护工作和防外界干扰的工作量较大。灭嗳骇諗鋅猎輛觏馊藹。
4、从已掌握的地质资料来看，本工程所处地段下覆孤石较多，给桥梁桩基施工增加了较大难度，因此，必须具备较高的钻孔桩施工技术及配备专用的分辨和处理孤石的机具，是本工程施工的特点之一。铹鸝饷飾镡閌赀诨癱骝。
5、本工程含盖范围较广，综合施工能力要求较强，道路、桥梁、软基处理、涵洞、通道、防护、互通交叉种类较多，桥梁结构形式各异，有预制梁、现浇梁，且桥台结构形式、盖梁、墩柱形式各不相同，路基有高填高挖施工，桥梁有高空作业，具有功能齐备但种类繁多的特点。攙閿频嵘陣澇諗谴隴泸。
6、技术含量及质量要求高，本工程处市区，对结构物内在质量和外观质量要求，对互通的线形要求及挖方边坡的处理，填方使用的土质及防护措施的要求较高。趕輾雏纨颗锊讨跃满賺。
7、施工工期紧，合同规定本工程施工工期为12 个月，但受征地拆迁的影响，合同段内工程有可能不能全面开工，只能局部开工，由此而造成施工工期紧，工期压力大，但人力和设备闲置较多，浪费性大的特点。夹覡闾辁駁档驀迁锬減。
8、气候对工程影响较大，本工程施工前期为雨季，具有对路基填挖施工影响较大，对路基防护、排水及工程防涝要求齐备的特点。视絀镘鸸鲚鐘脑钧欖粝。
十一、工程重点、难点和应对措施
1、工程质量控制是本工程重点之一
本工程一方面包含内容涉及面广，响应的施工工艺较多，挖方段各层面的土质不同，对施工人员管理和技术水平相对要求较高，另一方面，由于本工程地处深圳市内，对工程外观质量要求较高，因此对工程质量的控制是本工程重点之一，为此，我项目部将更加严格质量保证体系，加强自检力度，认真做好施工各环节质量控制，遵循监理程序，严格服从监理工程师对质量的管理，同时，力争引进新技术、新设备投入工程施工，使工程质量达到监理满意，业主放心。偽澀锟攢鴛擋緬铹鈞錠。
2、填挖方施工是本工程重点之一
本工程路基挖方施工相对集中在塘尾互通段，而路基填方沿线展开，且对挖方段内土石比例、土质是否稳定情况不清，因此对挖方段边坡处理、排水设施的健全、土质是否能满足工程质量要求以及摸清土石方比例进行土石方合理调配是本工程重点之一。为此本项目部拟采用分层开挖，根据土质结构层确定防护排水方案，分段填筑、分层施工，先易后难、争取填方段结构明确，土石方调配合理，确保工程质量达到规范要求。緦徑铫膾龋轿级镗挢廟。
3、软基处理施工是本工程重点之一
本工程地处低（残）丘陵地带，沿线水系发达，工程包括十处软基处理，间断分布在互通、匝道、主线的各个段落，软基处理的范围、深度各不相同，受征地范围影响各不相同，有开口式的，有闭口式的，有半开半闭式的，而软基处理的好坏直接因工程质量、进度及工程安全，因此，对软基处理的方式是本工程重点之一。为此，项目部拟采用：a、对开口式的软基处理采用围堰法清淤换填+强夯处理，b、对闭口式的软基处理采用清淤换填法处理，c、对半开半闭式软基处理采用围堰加挡墙进行清淤换填处理，d、必要时采用抛石挤淤+强夯法处理软基，e、根据软基深度确定其他软基处理方案。騅憑钶銘侥张礫阵轸蔼。
4、桥梁大孔径桩基及深长桩是本工程重点之一
本工程A匝道1#桥采用Φ2.0m大孔径桩，最大桩长为50m，其成孔质量和成桩质量是本工程重点之一。为此，项目部拟采用大功率钻机与配重桩锤配套使用，施工过程中在确保钻锤直径的情况下，低速钻进，采用优质黄土拌浆+水泥护壁方案，充分护壁，钻进过程中及时取渣并做好垂直度、桩径检测工作以保证成桩质量；灌注桩基砼时，第一斗砼充分考虑导管的埋深及砼的流动，使砼灌注能满足导管最小埋深并灌满整个断面，此外，灌注过程中通过对灌注速度的控制，保证钢筋笼不上浮，灌注至桩顶6—8m时考虑到砼流动性较差，必要时增设灌注架约6m，提高势能进行桩头区砼灌注。疠骐錾农剎貯狱颢幗騮。
5、桥梁桩基施工地下孤石处理是本工程难点之一
从地质资料上看，部分桥梁桩基直接分布在球状孤石存在区，其深度、位置不明确，在桩基施工过程中如遇孤石容易产生对桩基持力层判断错误，严重影响桥梁施工质量或运营阶段的安全，对此，我项目部拟采取地质钻探方法，在桩基施工前摸清地质结构，确保对桩基持力层判断的准确性，另一方面，钻进过程中遇到孤石时，根据钻捶的偏位情况，一般先采取回填冲击，特殊情况下采取钻小孔进行地下爆破处理方案清除孤石，确保成桩质量达到设计要求和施工规范要求。镞锊过润启婭澗骆讕瀘。
6、桥梁工程施工是本工程重点之一
本合同段共有桥梁6座，结构各不相同，工艺繁多，工程量较大，施工场地较小，安全、交通疏导工作量较大，桥梁相对分散，因此， 桥梁施工进程、质量、安全是本工程重点之一；我项目部拟采用多点投入人力、机械、成本，全面组织施工，在确保各点施工力量的情况下进行交叉或平行作业，使桥梁施工计划和各项指标如期完成。榿贰轲誊壟该槛鲻垲赛。
7、安全施工是本工程重点和难点
⑴塘尾互通A1#桥横跨根玉路。
⑵模具城1#桥横跨新玉路。
⑶路基开挖和填筑有高填深挖的特点而且要进行石方爆破施工和边坡稳定防护施工。
⑷软基处理存在半开半闭形式。
⑸工程地段水系发达，雨季防洪防涝工程量较大。
⑹受工期制约，工程必须点多而广开展，人员设备相对分散，统一管理难度较大。
⑺桥梁基础钻孔灌注桩孤石处理要进行水下爆破，上部结构必须进行高空作业。
⑻桥梁现浇满堂支架的搭建安全要求较高。
鉴此，如何做好工程安全施工是本工程的重点和难点。
本项目部本着一切从实际出发、安全第一的宗旨，采取以下措施：
⑴对横跨既有公路的桥梁一方面加大协调力度与交通管制部门共同做好交通疏导方案，确定交通安全保障措施，同时对本项目部职工进行严格的安全培训和技术交底，另一方面，组织专职交通疏解员现场指挥交通，确定专职安全员现场监督安全施工。邁茑赚陉宾呗擷鹪讼凑。
⑵循序渐进作好路基挖填和边坡防护施工，对需爆破的石方，我项目部积极与公安部门联系，确定炸药管理措施、爆破方案以及对附近居民的安全疏导工作。嵝硖贪塒廩袞悯倉華糲。
⑶根据软基存在特点，确定软基处理方案。
⑷提前作好雨季防洪防涝措施。
⑸加强职工安全教育，加强各工点管理人员的配备以及对人员设备的管理。
⑹严格进行安全技术交底，严格执行安全施工规章制度，严格按监理程序进行施工，科学合理地制定施工方案和组织桥梁基础、下构和上部构造施工。该栎谖碼戆沖巋鳧薩锭。
8、对外协调和环境保护是本工程重点之一。

第三章 总体施工组织及工程总体目标

一、施工组织机构
为加强管理，方便施工，保证工程质量和工期，我方对本工程实行项目法人管理和项目经理负责制，建立项目经理部。项目经理部是整个标段的生产指挥机构，负责与业主、监理联系，接受业主、监理的管理、监督，协调处理对外关系，负责整个标段的总体生产计划安排、生产调度、材料供应和工程款结算以及分配、协调施工中出现的问题等。项目经理部由项目经理、生产副经理、项目总工程师、项目总经济师等项目领导和四大职能部室组成，下设五个施工队，分别为桥梁一队、路基一队、桥梁二队、路基二队、通道涵洞施工队。其中路基队负责本合同全部软基处理、土方挖填施工，通道涵洞施工队负责排水、防护工程及通道涵洞施工；桥梁队负责模具城1#桥、2#桥、3#桥，塘尾互通主线桥，A匝道1#桥、2#桥。施工组织机构详见：组织机构图（附后）。劇妆诨貰攖苹埘呂仑庙。
二、施工总体目标
1、质量方针：树精品意识、工程保证优质。
2、质量目标：工程质量合格率100%，单位工程全部达到优良工程,
3、质量宗旨：信守合同、规范管理、科技兴企、创造精品。
4、工期目标：本工程合同工期12个月，严格按照本工期完成本合同段的全部工程内容。
组织机构图
项目经理
韩 展
项目副经理
郑跃松
项目总工
刘勋成
工程部长 陈献民
合约部长 杨春霞
安全主任 郑镇喜
测量组长 刘俊智
办公室主任 张琳坤
试验室主任 郑鸿州
路基工程师 肖典波
桥梁工程师 洪志明
质检工程师 刘国梁
机料部长 郭国心
桥梁施工一队
桥梁施工二队
路基施工一队
路基施工二队
通道涵洞施工队
臠龍讹驄桠业變墊罗蘄。

第四章 主要工程项目施工方案、施工方法

一、施工准备
1、施工测量
1)测量人员及仪器配备
人员：派多年从事测量工作的专业测量工程师担任测量队长，另配能测会算具有施工经验、责任心强的测量人员两名，其它人员若干名。鰻順褛悦漚縫冁屜鸭骞。
仪器：瑞士徕卡TC702型全站仪1台、日本托普康全站仪1台、水准仪2台，在这些测量仪器进场之前，进行仪器标定，精度达不到要求的禁止入场，另外为方便内业计算，配备1台PCE-500S计算机。穑釓虚绺滟鳗絲懷紓泺。
2)复测测量标志和复核测量资料
开工前对监理工程师书面提供和图纸提供的测量标志及资料分两组人员进行复核，要在收到上述标志资料后28天内向监理工程师提交复测结果。隶誆荧鉴獫纲鴣攣駘賽。
3)加密控制网进行工程定线测绘
在上述无误的测量控制网中加密控制点，增设导线点、水准点，并进行工程定线，横断面测绘。标记征地界限及路基边线，并测量纵横断面，计算工程数量，报监理工程师审批；浹繢腻叢着駕骠構砀湊。
4)核实和确认图纸上原地面标高的正确性
如对原地面标高的正确性有所质疑，列出自认为有错误和修正的标高向监理工程师提交一份详表，供其核查确认。在监理工程师对此作出指示以前，对有疑问的标高处原地面不得进行扰动。鈀燭罚櫝箋礱颼畢韫粝。
5)留出测量校核和放样的时间
对工程任何部分进行测量和放样前，至少在24小时以前通知监理工程师，以便监理工程师需要时进行测量校核和放样复核。惬執缉蘿绅颀阳灣熗鍵。
6)测量记录和测量记录的整理
对所有测量都要进行记录并整理，每段完成后，测量记录及成果资料由测量者和监理工程师一起签字后，其正本交监理工程师为业主所有，副本则由测量负责人归档保存。贞廈给鏌綞牵鎮獵鎦龐。
7)保护原始控制点
对监理工程师提供的测量标志进行保护，直至交工验收保证完好无损地移交给业主；对施工中将要覆盖的测量标志，要妥善地移至监理工程师同意之处，并应保证移出的标志与原标志同精度。嚌鲭级厨胀鑲铟礦毁蕲。
8)施工放样
任何分部分项工程开工以前，现场放出该工程的具体位置，并请监理工程师检查批准。
2、施工便道及临时排水
1）修筑、进场便道和施工便道；修建取土场、弃土场的施工便道，以便大型工程机械进场；
2）施工便道：本合同段K17+500~K21+800基本为填方段，K21+800~K22+500和A匝道为挖方段，路线旁边有条快速道。根据本标段的线路走向，沿主线方向建一条施工便道。做好排水系统。按路基填挖宽度外1米设置路基的临时排水土沟。低洼填筑段挖纵向、横向排水沟，必要时，挖集水井汇水抽水，以降低地下水位。薊镔竖牍熒浹醬籬铃騫。
3）供电、供水：本工程沿线电力充足，拟在模具城1#桥10#台旁设一台500KVA变压器。模具城3#桥18#台设1台500KVA变压器，同时配备5台200KW、3台120KW、1台160KW的发电机组作为机动电源和备用电源。工程用水和生活用水采用人工打井方式获取齡践砚语蜗铸转絹攤濼。
4）办公及生产设施：因本合同段模具城1#2#、3#、桥为重点，兼故主线土石方的填筑，项目部设在模具城1#桥通新玉路右侧。项目经理部占地4000平米，分生活区及办公区、材料仓库、现场试验室、停放场，同时在塘尾互通设一个项目分部。占地2000平米。绅薮疮颧訝标販繯轅赛。
5）钢筋加工场：因本合土同段钢筋用量大部分集中在模具城1#、3#、桥，及塘尾互通立交现浇桥。我部决定在模具城1#、3#桥中部各设1个钢筋加工场。并在塘尾互通立交A匝1#现浇桥11#桥台后设1个钢筋加工场。钢筋先在钢筋加工场加工再运输到现场安装。饪箩狞屬诺釙诬苧径凛。
3、工地试验
1）工程开工前，我们将建立满足现场施工质量控制、自检及其它试验要求的设施齐全、仪具配套的工地试验室。工地试验室的仪器、器具保证在工程进行期间正常运转使用。试验仪器见主要的材料试验、测量、质检仪器设备表（附后）。烴毙潜籬賢擔視蠶贲粵。
2）用于本工程的各种原始材料均按设计图纸或规范要求的试验频率进行试验，各项试验指标符合图纸或规范要求，并经监理工程师认可后，方可用于本工程。鋝岂涛軌跃轮莳講嫗键。
3）所有取样和试验均应有监理工程师代表在场的情况下进行，除非监理工程师另有准许。
4）本合同段路基填料拟选用当地比较丰富的素土，在路堤填筑前，对填方材料进行各项原材料指标进行试验，报监理工程师审批同意后方可用于本工程。撷伪氢鱧轍幂聹諛詼庞。
4、施工队伍的部署及施工任务的划分
队伍布置和任务划分表
作业单位
施工项目
施工范围
路基施工一队
路基土石方开挖
全部路基及防护工程和改河、改路工程及软基
路基施工二 队
路基土石方填筑
全部路基及防护工程和改河、改路工程及软基
桥梁施工一队
模具城1#、2#、3#，3座桥梁
主线
桥梁施工二队
塘尾互通3座桥梁
互通内
通涵施工队
盖板预制、通道、涵洞、防护、排水等附属结构施工等
全线范围

5、施工机械的配置及施工机械的进场计划
序号
机 械 名 称
型 号、产地
规 格
数 量（台）
计划
进场时间
1
推土机
TY-180，中国
135kw
2
开工后10天
2
推土机
TY-120，中国
120kw
2
已进场1台
3
挖掘机
卡特RC220美国
1.5m3
10
已进场2台
4
装载机
卡特973美国
2.2m3
1
已进场1台
5
装载机
ZL50B，中国
3.0m3
1
开工后10天
6
压路机
3Y6-8T，中国
16t
3
开工后15天
7
压路机
YL25T，中国
18t
2
已进场1台
8
自卸汽车
FV313JDL27，日本
15t
20
已进场4台
9
自卸汽车
东风
5t
2
已进场2台
10
工程指挥车
三菱、猎豹吉普

5
已进场
11
洒水车
CA141，中国
10t
1
开工后15天
12
汽车吊
QY127，中国
16t
2
开工后15天
13
汽车吊
KOBEL
25t
2
2006年5月
14
混凝土输送泵
HBT-50， 中国
55kw
0

15
插入式振动器
Q25-70， 中国
1.1kw
20
已进场5台
16
变压器
380/220-36V，中国
500KVA
2
2006年4月
序号
机 械 名 称
型 号、产地
规 格
数 量（台）
计划
进场时间
18
空压机
ZW-9-7， 天水
6m3/min
1
开工后10天
19
钢筋切割机
FGQ40A， 中国
2.2kw
3
开工后10天
20
钢筋弯曲机
QWT6-40，中国
3kw
1
开工后10天
21
直流电焊机

1
已进场
22
钢筋调直机
CTJ-4/8
3.0kw
2

23
交流弧焊机
RX-360
20KVA
12
已进场1台
25
平板振动器
DX30
2.2Kw
2
已进场2台
26
冲击钻机
10t～12t
HBT80C
32
已进场2台
27
冲击钻机
ZJI50洛阳
8t/75kw
32
开工后5天
29
离心式泥浆泵
2PN泰兴
22kw
32
已进场4台
30
潜水泵
QW100-15苏州
0.8kw
32
已进场4台
32
龙门吊
自制
5t
2
2006年5月
32
龙门吊
自制
100t
2
2006年5月
32
碗扣

854
2006年6月
33
张拉千斤顶
YCW-400B，柳州
400t
2
2006年6月
34
张拉千斤顶
YG70开封
25t
2
2006年5月
35
张拉千斤顶
YCW-350B，柳州
250t
4
2006年5月
36
电动油泵
柳州
ZB4-500
8
已进场1台
37
活塞式压浆机
上海
10kg/cm2
2
开工后5天
38
脚手架
门式架
300
9720个
已进
39
贝雷架
300×150

60片
2006年10月
40
空压机
200GF17,中国
1.5m3/min
2
开工后20天
42
模板
竹胶板
18mm
7000m2
开工后20天
43
模板
钢模板
5mm
1300m2
开工后20天

序号
仪器设备名称
规格型号
单位
数量
备注
1
试模

套
30
已进场
2
电子天平
感量0.01g
台
1
已进场
序号
仪器设备名称
规格型号
单位
数量
备注
3
试验天平

台
1
已进场
4
全站仪
徕卡2+2PPM瑞士
台
1
已进场
6
水准仪
北光，中国
台
2
已进场
11
塔尺
5m
把
4
已进场

6、材料计划

6
材料进场计划
序号
名称
单位
总量
2006
2007
1
5
6
7
8
9
10
11
12
1
2
3
4
5
2
钢筋
T
8578.1
500
700
1500
1800
1800
1800
250
188

3
钢绞线
T
702.67
0
0
250
250
202.7

4
混泥土
m3
47591
4560
5000
6000
7000
8000
6000
3000
4000
2000
1000
800
100
131
5
支座
个
1142

500
500
142

6
检测管
t
38.763

20
18.763

7
片石
m3
14732

1500
1500
1500
1500
1500
1500
1500
1500
1500
1232

8
以上为主材

9
钢模
T
161

下构
28
28

箱梁
133

133

10
木模
块

下构
1385

1385

箱涵
1620
1620

现浇
2310

2310

11
钢筋
桥梁
1.5
1.5

箱涵
1.5
1.5

12
碗扣架
T
854t

854

13
上下托
个
6264

14
10号方木
条
5000
1000
1000
1000
2000　

15
50钢管
T
100

16

桥梁
70

70

17

箱涵
30
30

7、劳动计划

技术管理人员和施工人员计划安排表

序号
合同月
时间
人数
合 同 月
1
2
3
4
5
6
7
8
9
1
技术、管理
人员
20
20
20
20
20
20
20
20
20
2
炊事员
8
8
8
10
10
10
10
10
6
3
钢筋工
20
30
50
50
60
60
60
30
4
4
木 工
6
6
6
20
20
20
20
12
0
5
吊装工
20
20
20
20
30
40
30
16
6
6
电 工
6
6
12
12
22
22
18
10
6
7
电焊工
8
8
14
14
28
28
18
14
3
8
机修工
6
6
12
12
18
12
12
6
3
9
机械工
10
10
10
30
34
34
18
18
4
10
司 机
6
6
6
6
6
6
6
6
6
11
钻机工
70
120
120
100
0
0
0
0
0
12
混凝土 工
18
18
36
36
48
36
18
18
0
13
砌筑工
0
0
0
0
50
50
50
50
0
14
模板工
20
120
130
130
150
130
120
60
50
15
普 工
50
80
80
100
160
120
100
100
34
16
测量工
6
6
6
6
6
6
6
6
6
17
合 计
274
464
530
552
612
570
492
362
124

8、桥梁预制梁场的建设
我项目部在进行临时驻地建设选址时就开始了预制场地的考虑。在标段范围内，有两处场地面积大、场地平，分别位于模具城1#、3#桥桥址附近，是最佳的临时驻地和箱梁预制场地，但经过调查，该两处场地为规划模具城开发区，其中1#桥处正在进行厂房建设，3#桥处即将开始大规模建设且为鱼塘区填土，均不能租来用做临时驻地和预制场地。通过对全线再次进行详细踏勘后，仍未能找到合适的预制场地，我合同段考虑在路基上进行预制场地建设。但南光高速项目工期紧，业主下发文件，所有施工单位不得利用路基做预制场地。正好，距离我们20公里的南光高速一合同段因设计变更原因，从2005年下半年进场至今，迟迟没有开工，其预制场地将会一直闲置到2006年10月左右，该场地预制底座全部建好而且适合我们六合同段上所有型式箱梁的预制，根据其预制能力，完全可以在2006年10月前完成我们六合同段的箱梁预制。我们又请专业运输公司对运梁路线进行了论证，确认箱梁运输不存在问题。经过与一合同段协商后，我们考虑租用一合同段的预制场地进行我们六合同段的箱梁预制。商砼就近采用一合同段选用的新丽鑫拌和站。踪飯梦掺钓貞绫賁发蘄。
9、总体施工步骤的安排
根据业主对本项目进度的整体计划要求，结合我合同段工程特点,制定了保证业主指定工期内完工的进度计划。（见施工进度计划横道图和施工计划网络图）进度的控制因素与施
