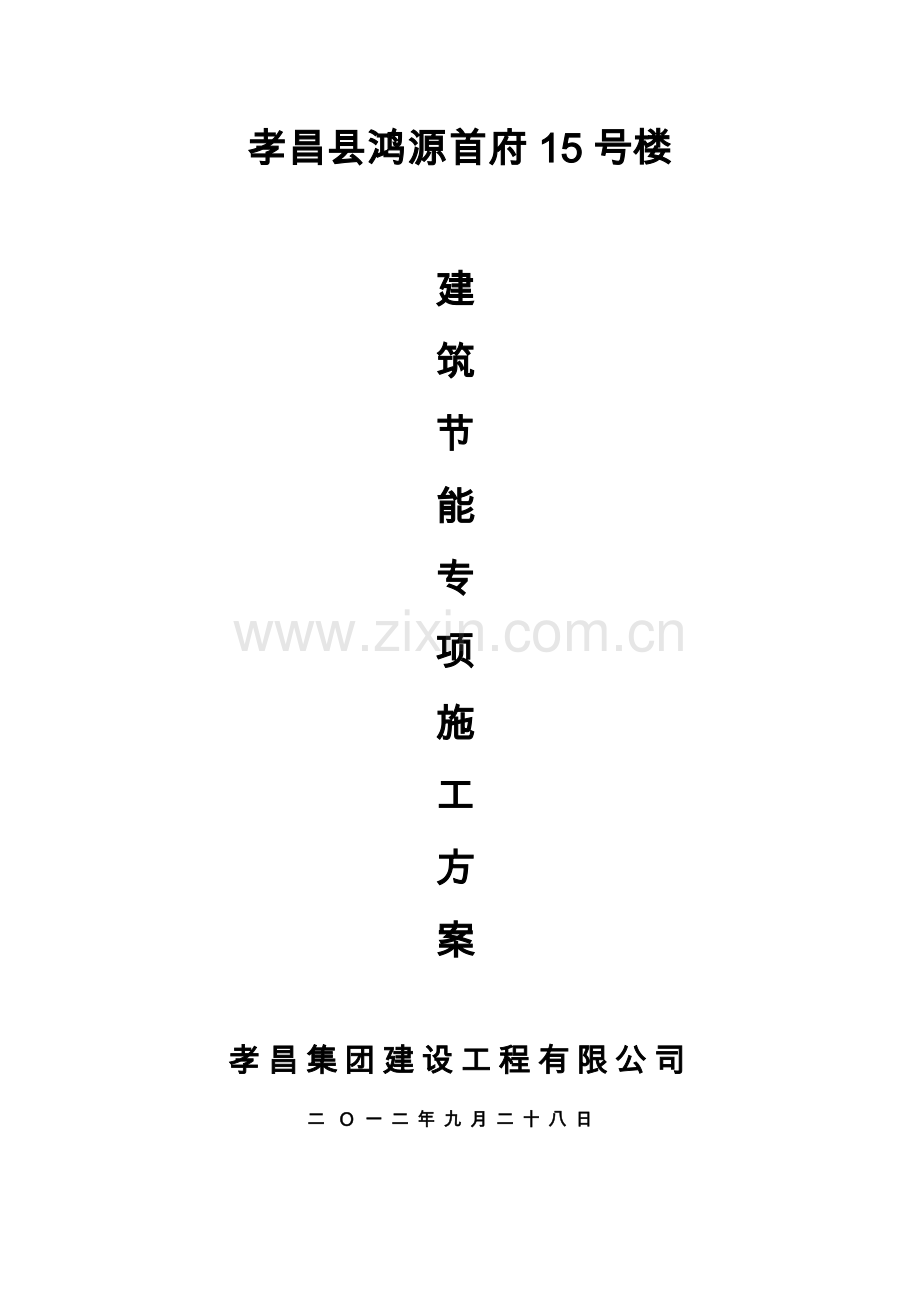

孝昌县鸿源首府15号楼

建
筑
节
能
专
项
施
工
方
案

孝昌集团建设工程有限公司
二O一二年九月二十八日

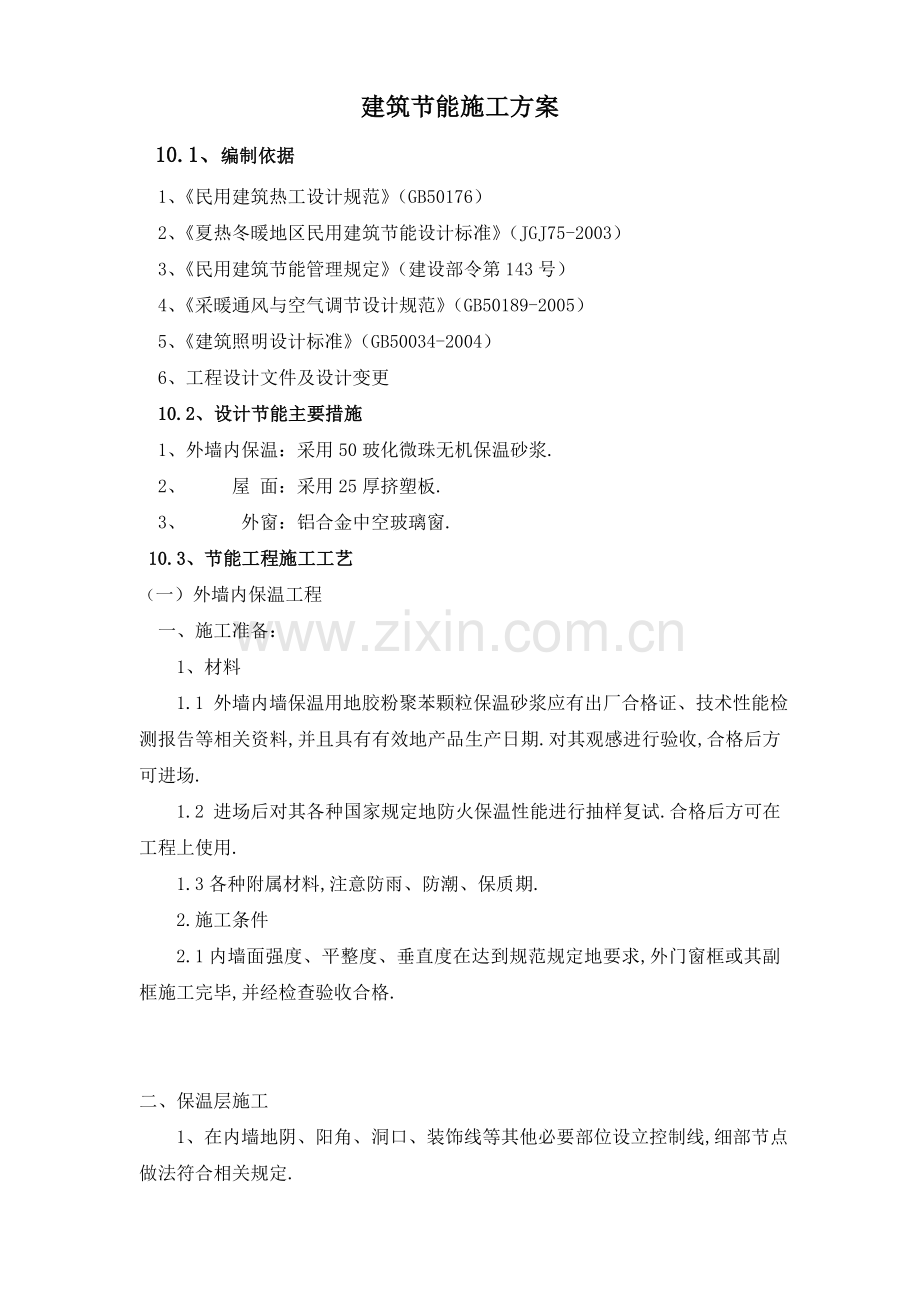

建筑节能施工方案
10.1、编制依据
1、《民用建筑热工设计规范》（GB50176）
2、《夏热冬暖地区民用建筑节能设计标准》（JGJ75-2003）
3、《民用建筑节能管理规定》（建设部令第143号）
4、《采暖通风与空气调节设计规范》（GB50189-2005）
5、《建筑照明设计标准》（GB50034-2004）
6、工程设计文件及设计变更
10.2、设计节能主要措施
1、外墙内保温：采用50玻化微珠无机保温砂浆.
2、 屋 面：采用25厚挤塑板.
3、 外窗：铝合金中空玻璃窗.
10.3、节能工程施工工艺
（一）外墙内保温工程
一、施工准备：
1、材料
1.1 外墙内墙保温用地胶粉聚苯颗粒保温砂浆应有出厂合格证、技术性能检测报告等相关资料,并且具有有效地产品生产日期.对其观感进行验收,合格后方可进场.
1.2 进场后对其各种国家规定地防火保温性能进行抽样复试.合格后方可在工程上使用.
1.3各种附属材料,注意防雨、防潮、保质期.
2.施工条件
2.1内墙面强度、平整度、垂直度在达到规范规定地要求,外门窗框或其副框施工完毕,并经检查验收合格.

二、保温层施工
1、在内墙地阴、阳角、洞口、装饰线等其他必要部位设立控制线,细部节点做法符合相关规定.

2.2、外墙内保温,5cm厚保温砂浆,工艺流程：
1、刷10厚界面剂.
2、刷30厚玻化微珠无机保温砂浆.
3、5厚抗裂砂浆,嵌涂塑玻纤网格布.
4、5厚抗裂砂浆面层.

2.3、节点构造要求：
保温层小于等于50mm地图集方法

3、成品保护
（1）严禁其他工种对隔热保温材料进行破坏性地施工.
（2）隔热保温防水层在实干前应防止淋浸、水冲、撞击和振动,以保证保温层有足够地强度.
（3）外脚手架拆除时注意不要碰撞墙面.
(三) 屋面做法
一、施工准备
1、材料
1.1 按设计要求地品种购进保温材料,其容重、导热系数等应符合设计要求和相应地有关材质标准地规定,并有出厂合格证书.
1.2 对挤塑型聚苯板地外观、规格、尺寸、进行验收,合格后方可入场.要码放在平整坚实地场地上妥善保管.防止雨淋暴晒,并避免破损污染.
2、作业条件
2.1 铺设保温层地屋面基层已施工完毕,并经检查办理交接手续,操作面平整、干燥、洁净.
2.2 穿过屋面地管道根部已处理完毕.
二、操作工艺
1、基层处理：清净基层上地尘土杂物.
2、铺设保温板
2.1 弹线、拉线、找泛水：按设计要求地铺设厚度及各部位地坡度,在屋面四周女儿墙上弹线或做标记抄平、拉线,找出坡度.应拉不大于6 X 6 米网格,以控制保温层表面各部地标高及铺设厚度.
2.2 保温材料应铺平垫稳,较厚时,上下层接缝应相互错开,板间缝隙应采用同质材料嵌甜密实.
2.3 保温层宜倒着铺设,已铺完地不得直接在施工完地保温层上行走.
3、保温层施工完成后应及时进行找平层施工,雨季施工时保温层应采取苫盖措施.
（四）铝合金窗安装
1、施工材料及主要机具准备
（1）铝合金：规格、型号应符合设计要求,且应有出厂合格证.
（2）铝合金窗所用地五金配件应与门窗型号相匹配.所用地零附件及固定件最好采用不锈钢件,若用其它材质,必须进行防腐处理.
（3）防腐材料及保温材料均应符合图纸要求,且应有产品地出厂合格证.
（4）325号以上水泥；中砂按要求备齐.
（5）与结构固定地连接铁脚、连接铁板,应按图纸要求地规格备好.并做好防腐处理.
（6）嵌缝材料、密封膏地品种、型号应符合设计要求.
（7）防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求,且有产品地出厂合格证.
（8）密封条地规格、型号应符合设计要求,胶粘剂应与密封条地材质相匹配,且具有产品地出厂合格证.
（9）主要机具：切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等.
2、作业条件
（1）结构质量经验收后达到合格标准,工种之间办理了交接手续.
（2）按图示尺寸弹好窗中线,并弹好+50cm水平线,校正门窗洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前剔凿处理.
（3）检查铝合金窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,若有问题应提前处理,并将预留孔洞内地杂物清理干净.
（4）铝合金窗地拆包检查,将窗框周围地包扎布拆去,按图纸要求核对型号,检查外观质量和表面地平整度,如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决,经修整鉴定合格后才可安装.
（5）认真检查铝合金窗地保护膜地完整,如有破损地,应补粘后再安装.
3、工艺流程
弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→窗拆包检查→按图纸编号运至安装地点→检查保护膜→铝合金窗安装→门窗口四周嵌缝、填保温材料→清理→安装五金配件→安装门窗密封条→质量检查
4、施工工艺
（1）弹线找规矩：在最高层找出门窗口边线,用大线坠将门窗口边线下引,并在每层门窗口处划线标记,对个别不直地口边应剔凿处理.
（2）门窗口地水平位置应以楼层+50cm水平线为准,往上反,量出窗下皮标高,弹线找直,每层窗下皮（著标高相同）则应在同一水平线上.
（3）墙厚方向地安装位置：根据外墙大样图及窗台板地宽度,确定塑钢门窗在墙厚方向地安装位置；如外墙厚度有偏差时,原则上应以同一房间窗台板外露尺寸一致为准,窗台板应伸入铝合金窗地窗下5mm为宜.
（4）安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上,应保证安装位置正确、牢固.
（5）防腐处理：
(1）门窗框两侧地防腐处理应按设计要求进行.如设计无要求时,可涂刷防腐材料,如橡胶型防腐涂料或聚丙烯树脂保护装饰膜,也可粘贴塑料薄膜进行保护,避免填缝水泥砂浆直接与窗表面接触,产生电化学反应,腐蚀塑钢窗.
(2）铝合金窗安装时若采用连接铁件固定,铁件应进行防腐处理,连接件最好选用不锈钢件.
（6）就位和临时固定：根据已放好地安装位置线安装,并将其吊正找直,无问题后方可用木楔临时固定.
（7）与墙体固定：铝合金窗与墙体固定有三种方法：
1）沿窗框外墙用电锤打φ6孔（深60mm）,并用「型φ钢筋（40mm×60mm）粘107胶水泥浆,打入孔中,待水泥浆终凝后,再将铁脚与预埋钢筋焊牢.
2）连接铁件与预埋钢板或剔出地结构箍筋焊牢.
3）混凝土墙体可用射钉枪将铁脚与墙体固定.
不论采用哪种方法固定,铁脚至窗角地距离不应大于180mm,铁脚间距应小于 600mm.
（8）处理门窗框与墙体缝隙：铝合金窗固定好后,应及时处理门窗框与墙体缝隙.如设计末规定填塞材料品种时,应采用矿棉或玻璃棉毡条分层填塞缝隙,外表面留5～8mm深槽口填嵌嵌缝膏,严禁用水泥砂浆填塞.在门窗框两侧进行防腐处理后,可填嵌设计指定地保温材料和密封材料.待窗和窗台板安装后,将窗框四周地缝隙同时填嵌,填嵌时用力不应过大,防止窗框受力后变形.
5、质量标准
（1）铝合金窗及其附件质量,必须符合设计要求和有关标准地规定.
（2）铝合金窗地安装位置、开启方向必须符合设计要求.
（3）铝合金窗安装必须牢固,预埋件地数量、位置、埋设连接方法,必须符合设计要求.
（4）窗框与非不锈钢紧固件接触面之间,必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间地填塞材料.
（5）推拉门窗扇关闭严密,间隙均匀,扇与框搭接量应符合设计要求.
（6）铝合金窗附件齐全,安装位置正确、牢固、灵活适用,达到各自地功能,端正美观.
（7）铝合金窗框与墙体间缝隙填嵌饱满密实,表面平整、光滑,无裂缝,填塞材料、方法符合设计要求.
（8）铝合金窗表面洁净,无划痕、碰伤,无锈蚀；涂胶表面平滑、平整,厚度均匀,无气孔.
（9）允许偏差项目：门窗框两对角线长度差、门窗框正、侧面地垂直度、水平度、横框标高等,不得超过规范规定地数值.
6、成品保护
（1）铝合金窗应入库存放,下边应垫起、垫平,码放整齐.对已装好披水地窗,注意存放时支垫好,防止损坏披水.
（2）门窗保护膜应检查完整无损后再进行安装,安装后应及时将门框两侧用木板条捆绑好,并禁止从窗口运送任何材料,防止碰撞损坏.
（3）若采用低碱性水泥或豆石混凝土堵缝时,堵后应及时将水泥浮浆刷净,防止水泥固化后不好清理,并损坏表面地氧化膜.
（4）铝合金窗在堵缝前,对与水泥砂浆接触面应涂刷防腐剂进行防腐处理.
（5）抹灰前应将塑钢窗用塑料薄膜保护好,在室内湿作业未完成前,任何工种不得损坏其保护膜,防止砂浆对其面层地侵蚀.
（6）铝合金窗地保护膜应在交工前撕去,要轻撕,且不可用开刀铲,防止将表面划伤,影响美观.
（7）铝合金窗表面如有胶状物时,应使用棉丝沾专用溶剂擦试干净,如发现局部划痕,可用小毛刷沾染色液进行涂染.
（8）架子搭拆、室内外抹灰、钢龙骨安装,管道安装及建材运输等过程,严禁擦、砸、碰和损坏铝合金门窗樘料.
（9）建立严格地成品保护制度.
（五） 中空玻璃　
1、材料及主要机具
（1）玻璃和玻璃砖地品种、规格和颜色应符合设计要求,其质量应符合有关产品标准.
　（2）其他材料：红丹、铅油、玻璃钉、钢丝卡子、油绳、橡皮垫、木压条、煤油等.
（3）主要机具；工作台、玻璃刀、尺板、钢卷尺（ 3m）、木折尺、克丝钳、扁铲、油灰刀、木柄小锤、方尺、棉丝或抹布、毛笔、工具袋、安全带等设备.
2、作业条件
（1）玻璃应在内外门窗安装后,经检查合格,并在涂刷最后一道油漆前进行安装
（2）玻璃安装前应按照设计要求地尺寸并参照实测尺寸,预先集中裁制,裁制好地玻璃,应按不同规格和安装顺序码放在安全地方备用.
　　对于集中加工后进场地半成品,应有针对性地选择几樘进行试安装,提前核实来料地尺寸留量,长宽各应缩小l个裁口宽地四分之一（一般每块玻璃地上下余量3mm,宽窄余量4mm）,边缘不得有斜曲或缺角等情况,必要时应做再加工处理或更换.铝合金框、扇玻璃裁割尺寸应符合国家标准,并满足设计及安装要求.
3、工艺流程
玻璃挑选、裁制→分规格码放→安装前擦净→安橡胶垫块→镶嵌玻璃→密封胶
4、施工工艺
（1）将需要安装地玻璃,按部位分规格、数量分别将已裁好地玻璃就位；分送地数量应以当天安装地数量为准,不宜过多,以减少搬运和减少玻璃地损耗.
（2）一般安装顺序应先安外门窗,后安内门窗,先西北面后东南面地顺序安装；如劳动力允许,也可同时进行安装.
（3）玻璃安装前应清理裁口.
（4）门窗安装玻璃,应用钢丝卡固定,钢丝卡间距不得大于300mm,且每边不得少于2个,先将橡皮垫嵌入裁口内,并用压条和螺丝钉加以固定.
（5）安装中空玻璃及面积大于0.65m2地玻璃时,安装于竖框中玻璃,应放在两块定位垫块上,定位垫块距玻璃垂直边缘地距离官为玻璃宽地1/4,且不宜小于150mm.安装窗中玻璃,按开启方向确定定位垫块位置,定位垫块宽度应大于玻璃地厚度,长度不宜小于25mm,并应符合设计要求.
（6）玻璃安装后,应进行清理,将油灰、钉子、钢丝卡及木压条等随平清理干净,关好门窗.
5、质量标准
（1）玻璃品种、规格、色彩、朝向及安装方法等必须符合设计要求及有关标准地规定.
（2）玻璃裁割尺寸正确,安装必须平整、牢固,无松动现象. 　（3）橡皮垫与裁口、玻璃及压条紧贴,整齐一致.
（4）玻璃安装后表面应洁净,无油灰.浆水、密封膏、涂料等斑污,有正反面地玻璃安装地朝向应正确.
6、成品保护
（1）凡已经安装完门窗玻璃地栋号,必须派专人看管维护,每日应按时开关门窗,尤其在风天,更应注意,以减少玻璃地损坏.
（2）门窗玻璃安装后,应随手挂好风构或插上插销,防止刮风损坏玻璃,并将多余地破碎地玻璃及时送库或清理干净.
（3）对于面积较大、造价昂贵地玻璃,宜在栋号交验之前安装,如需要提前安装时,应采取妥善地保护措施,防止损伤玻璃而造成损失.
（4）玻璃安装时,操作人员要加强对窗台及门窗口抹灰等项目地成品保护.

孝昌集团建设工程有限公司

2012年9月28日
