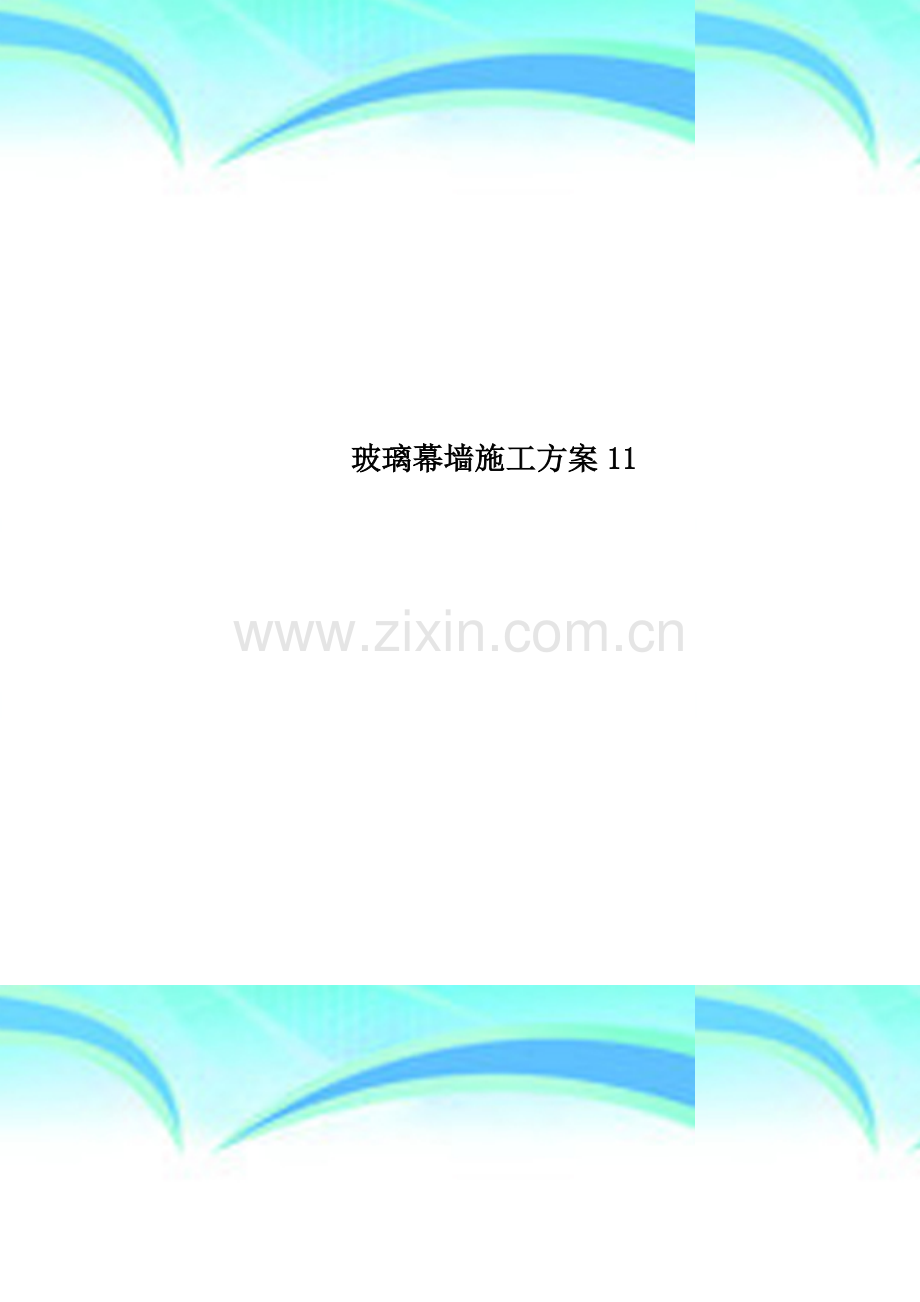

玻璃幕墙施工方案11.doc

玻璃幕墙施工方案11 作者： 日期：16 个人收集整理 勿做商业用途玻璃幕墙施工方案依据标准：建筑工程施工质量验收统一标准 GB50300-2001建筑装饰装修工程施工质量验收规范 GB50210-2001玻璃幕墙工程技术规范 JGJ102961、范围本工艺标准适用于民用建筑的现场组装式外框外露玻璃幕墙的安装（即主要承重骨架为垂直向的竖龙骨和水平向的次龙骨，中间框内嵌入玻璃的构造型式)。2、施工准备1.1材料及主要机具：1。1。1铝合金型材：应进行表面阳极氧化处理。铝型材的品种、级别、规格、颜色、断面形状、表面阳极氧化膜厚度等，必须符合设计要求，其合金成分及机械性能应有生产厂家的合格证明，并应符合现行国家有关标准。进入现场要进行外观检查；要平直规方，表面无污染、麻面、凹坑、划痕、翘曲等缺陷，并分规格、型号分别码放在室内木方垫上。1。1.2玻璃：外观质量和光学性能应符合现行的国家标准。1。1.2.1按构造分类：1钢化玻璃（厚度一般5mm）。b.双层中空玻璃:厚度为5+9+5（mm)，中间数值为两层玻璃之间的不流动空气层。2。1.2。2按功能分类：a。吸热玻璃：在透明玻璃中加入极微量的金属氯化物，形成带颜色玻璃，其特点是能使可见光透过而限制带热量的红外线通过。2。1.3橡胶条、橡胶垫：应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。2。1.4铝合金装饰压条、扣件:颜色一致，无扭曲、划痕、损伤现象,尺寸符合设计要求。2.1。5连接龙骨的连接件：竖向龙骨与水平龙骨之间的镀锌连接件、竖向龙骨之间接专用的内套管及连接件等，均要在厂家预制加工好，材质及规格尺寸要符合设计要求。2。1。6承重紧固件：竖向龙骨与结构主体之间，通过承重紧固件进行连接,紧固件的规格尺寸应符合设计要求，为了防止腐蚀，紧固件表面须镀锌处理，紧固件与预埋在混凝土梁、柱、墙面上的埋件固定时，应采用不锈钢或镀锌螺栓。2.1。7螺栓、螺帽、钢钉等紧固件用不锈钢或镀锌件，规格尺寸符合设计要求，并有出厂证明.2.1。8密封胶：接缝密封胶是保证幕墙具有防水性能、气密性能和抗震性能的关键。其材料必须有很好的防渗透、抗老化、抗腐蚀性能，并具有能适应结构变形和温度胀缩的弹性，因此应有出厂证明和防水试验记录。2。1.9保温材料：导热系数、防水性能和厚度要符合设计要求.2。1。10主要机具:垂直运输的外用电梯、电焊机、焊钉枪、电动改锥、手枪钻、梅花扳手、活动扳手、经纬仪（或激光经纬仪）、水准仪、钢卷尺、铁水平、钢板尺、钢角尺。2。2作业条件:2。2.1钢筋混凝土主体结构已完工,并办完质量验收手续。2.2.2在主体结构施工阶段,施工单位根据玻璃幕墙设计、制作单位提供的预埋件平面布置图、埋件大样图，进行加工制作及预埋，埋件应牢固、位置准确.安装幕墙竖向龙骨之前，预先将埋件剔出，弹线后，如标高和位置超出允许偏差值时,应及时办理设计洽商进行处理。2.2.3预先进行测量放线：2.2。3。1根据主体结构各层柱上已弹的竖向轴线,对照原结构设计图轴距尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，同时核对各层预埋件中心线与竖向龙骨中心线是否一致相符，如果有误差，预先制定处理方案。2。2。3。2核实主体结构实际总标高是否与设计总标高相符,同时把各层的楼面标高标在楼板边，便以安装幕墙时核对。2.2。3。3根据主体结构的平面柱距尺寸，用经纬仪找出玻璃幕墙最外边缘尺寸，要注意到与其他外墙饰面材料连接节点的构造方法相呼应.（以上内容是找出X轴、Y轴、Z轴尺寸线).2.2。4操作用外架子已搭设好，并经安全负责人员检查验收.2.2.5各种电动工具的临时电源已预先接好，并进行安全试运转。2。2.6竖向龙骨、水平龙骨及各种配件已预行清点，并分类码放到楼层指定的地点存放，有专人看管.2.2.7玻璃幕墙的防雷接地设计方案已完成。3、操作工艺3.1工艺流程:安装各楼层紧固铁件横竖龙骨装配安装竖向主龙骨安装横向次龙骨安装镀锌钢板安装保温防火矿棉安装玻璃安盖板及装饰压条。3.2安装各楼层紧固铁件：主体结构施工时埋件预埋形式及紧固铁件与埋件连接方法，均要按设计图纸要求进行操作，一般有以下两种方式：3.2.1在主体结构的每层现浇混凝土楼板或梁内预埋铁件，角钢连接件与预埋件焊接，然后用螺栓（镀锌）再与竖向龙骨连接，见图3。2.1。图3。2。1紧固件与预件焊接3。2.2在主体结构的每层现浇混凝土楼板或梁内预埋“T”形槽埋件，角钢连接件与“T形槽通过镀锌螺栓连接，即把螺栓预先穿入“T”形槽内,再与角钢连接件连接,见图3.2。2. 图3。2。2 紧固件与埋件螺栓连接紧固件的安装是玻璃幕墙安装过程中的主要环节，直接影响到幕墙与结构主体连接牢固和安全程度。图3.2。2安装时将紧固铁件在纵横两方向中心线进行对正，初拧螺栓，校正紧固件位置后，再拧紧螺栓.图3.2.1紧固件安装时，也是先对正纵横中心线后，再进行电焊焊接，焊缝长度、高度及电焊条的质量均按结构焊缝要求.3.3横、竖龙骨装配：在龙骨安装就位之前,预先装配好以下连接件:3.3.1竖向主龙骨之间接头用的镀锌钢板内套筒连接件，见图3。3.1。3。3.1内套管示意图3。3.2竖向主龙骨与紧固件之间的连接件.3.3.3横向次龙骨的连接件。各节点的连接件的连接方法要符合设计图纸要求，连接必须牢固，横平竖直.3.4竖向主龙骨安装:主龙骨一般由下往上安装，每两层为一整根，每楼层通过连接紧固铁件与楼板连接。3。4。1先将主龙骨竖起，上、下两端的连接件对准紧固铁件的螺栓孔，初拧螺栓。3。4。2主龙骨可通过紧固铁件和连接件的长螺栓孔上、下、左、右进行调整，左、右水平方向应与弹在楼板上的位置线相吻合,上、下对准楼层标高，前、后(即Z轴方向）不得超出控制线，确保上下垂直,间距符合设计要求.3。4。3主龙骨通过内套管竖向接长，为防止铝材受温度影响而变形，接头处应留适当宽度的伸缩孔隙，具体尺寸根据设计要求,接头处上下龙骨中心线要对上。3.4。4安装到最顶层之后，再用精纬仪进行垂直度校正、检查无误后，把所有竖向龙骨与结构连接的螺栓、螺母、垫圈拧紧、焊牢。所有焊缝重新加焊至设计要求，并将焊药皮砸掉,清理检查符合要求后，刷两道防锈漆。3.5横向水平龙骨安装:安好竖向龙骨后，进行垂直度=水平度、间距等项检查，符合要求后，便可进行水平龙骨的安装。3.5。1安装前,将水平龙骨两端头套上防水橡胶垫。3.5.2用木支撑暂时将主龙骨撑开,接着装入横向水平龙骨,然后取掉木支撑后，两端橡胶垫被压缩，起到较好的防水效果.3。5.3大致水平后初拧连接件螺栓,然后用水准仪找平，将横向龙骨调平后,拧紧螺栓.3。5。4安装过程中，要严格控制各横向水平龙骨之间的中心距离及上下垂直度，同时要核对玻璃尺寸能否镶嵌合适。3。6安装楼层之间封闭镀锌钢板:由于幕墙挂在建筑外墙，各竖向龙骨之间的孔隙通向各楼层，为隔音、防火,应把矿棉防火保温层镶铺在镀锌钢板上，将各楼层之间封闭。为使钢板与龙骨之间接缝严密，先将橡胶密封条套在钢板四周后,将钢板插入吊顶龙骨(或用胀管螺栓钉在混凝土底板上），在钢板与龙骨的接缝处再粘贴沥青密封带，并应敷贴平整。最后在钢板上焊钢钉，要焊牢固，钉距及规格符合设计要求，见图3.6。图3.6 钢板安装示意3。7安装保温防火矿棉：镀锌钢板安完之后,安装保温、防火矿棉。将矿棉保温层用胶粘剂粘在钢板上,用已焊的钢钉及不锈钢片固定保温层,矿棉应铺放平整，拼缝处不留缝隙。3.8安装玻璃：单、双层玻璃均由上向下,并从一个方向起连续安装，预先将玻璃由外用电梯运至各楼层的指定地点，立式存放,并派专人看管。3。8.1将框内污物清理干净，在下框内塞垫橡胶定位块，垫块是支持玻璃的全部重量，要求一定的硬度与耐久性，位置见图3。8。1。图3.8.1 垫块位置示意图3。8。2将内侧橡胶条嵌处框格槽内(注意型号），嵌胶条方法是先间隔分点嵌塞,然后再分边嵌塞,见图3.8.2。图3。8.2 嵌塞胶条方法示意图3.8。3抬运玻璃(大玻璃应用机械真空吸盘抬运）,先将玻璃表面灰尘、污物擦拭干净。往框内安装时，注意正确判断内、外面，将玻璃安嵌在框槽内，嵌入深度四周要一致。3.8.4将两侧橡胶垫块塞于竖向框两侧，然后固定玻璃，嵌入外密封橡胶条（也可用密封胶进行封缝处理)，镶嵌要平整、密实，图3。8。4是主龙骨和水平横龙骨节点剖面、镶嵌框外密封橡胶条示意图。图3。8。4 外胶条安装示意3。9安盖口条和装饰压条:3。9.1盖口条安装：玻璃外侧橡胶条（或密封膏）安装完之后,在玻璃与横框、水平框交接处均要进行盖口处理，室外一侧安装外扣板,室内一侧安装压条（均为铝合金材）,其规格型式要根据幕墙设计要求。见图3.8。4。3。9.2幕墙与屋面女儿墙顶交接处,应有铝合金压顶板,并有防水构造措施，防止雨水沿幕墙与女儿墙之间的空隙流入。操作时依据幕墙设计图。图3.9.2为女儿墙后顶构造示意图.图3.9。2 女儿墙压顶构造示意图3.10擦洗玻璃：幕墙玻璃各组装件安装完之后，在竣工验收前，利用擦窗机（或其他吊具）将玻璃擦洗一遍，达到表面洁净，明亮。4、质量标准4。1 本节适用于建筑高度不大于150m、抗震设防烈度不大于8 度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻幕墙及点支承玻璃幕墙工程的质量验收。主控项目4.2 玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法:检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。4.3 玻璃幕墙的造型和立面分格应符合设计要求。检验方法：观察;尺量检查。4。4 玻璃幕墙使用的玻璃应符合下列规定:1 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。2 幕墙玻璃的厚度不应小于6.0mm。全玻幕墙肋玻璃的厚度不应小于12mm。3 幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。4 幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVB）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（PVB)厚度不应小于0。76mm.5 钢化玻璃表面不得有损伤8。0mm;以下的钢化玻璃应进行引爆处理.6 所有幕墙玻璃均应进行边缘处理。检验方法:观察；尺量检查；检查施工记录。4.5 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。检验方法:观察；检查隐蔽工程验收记录和施工记录。4。6 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录.4.7 隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100mm,厚度不应小于2mm，托条外端应低于玻璃外表面2mm。检验方法:观察；检查施工记录。4.8 明框玻璃幕墙的玻璃安装应符合下列规定：1 玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定.2 玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙,每块玻璃下部应至少放置两块宽度与槽口宽度相同、长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。3 玻璃四周橡胶条的材质、型号应符合设计要求,镶嵌应平整,橡胶条长度应比边框内槽长1.5%2。0%，橡胶条在转角处应斜面断开,并应用粘结剂粘结牢固后嵌入槽内。检验方法:观察；检查施工记录。4.9 高度超过4m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙应采用硅酮结构密封胶填嵌严密。检验方法：观察;检查隐蔽工程验收记录和施工记录.4。10 点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm。检验方法：观察;尺量检查。4。11 玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法:观察；检查隐蔽工程验收记录和施工记录.4。12 玻璃幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。4.13 玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定.检验方法：观察；尺量检查；检查施工记录。4.14 玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。检验方法:观察；手扳检查；开启和关闭检查.4.15 玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接.检验方法:观察；检查隐蔽工程验收记录和施工记录。一般项目4.16 玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致;不得有污染和镀膜损坏。检验方法:观察。4.17 每平方米玻璃的表面质量和检验方法应符合表4。17 的规定.表4。17 每平方米玻璃的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度100mm的轻微划伤不允许观察2长度 100mm的轻微划伤 8条用钢尺检查3擦伤总面积 500m用钢尺检查4.18 一个分格铝合金型材的表面质量和检验方法应符合表4.18 的规定。表4。18 一个分格铝合金型材的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度100mm的轻微划伤不允许观察2长度 100mm的轻微划伤2条用钢尺检查3擦伤总面积500m用钢尺检查4。19 明框玻璃幕墙的外露框或压条应横平竖直,颜色、规格应符合设计要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。检验方法:观察；手扳检查；检查进场验收记录。4.20 玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。检验方法:观察；手摸检查。4。21 防火、保温材料填充应饱满、均匀,表面应密实、平整。检验方法:检查隐蔽工程验收记录。4.22 玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。检验方法：观察；手扳检查.4.23 明框玻璃幕墙安装的允许偏差和检验方法应符合表4。23 的规定。表4。23 明框玻璃幕墙安装的允许偏差和检验方法项次项目允许偏差（mm)检验方法1幕墙垂直度幕墙高度30m10用经纬仪检查30m90m252幕墙水平度幕墙幅宽35m5用水平仪检查幕墙幅宽35m73构件直线度2用2m靠尺和塞尺检查4构件水平度构件长度2m2用水平仪检查构件长度2m35相邻构件错位1用钢直尺检查6分格框对角线长度差对角线长度2m3用钢尺检查对角线长度2m44。24 隐框、半隐框玻璃幕墙安装的允许偏差和检验方法应符合表4。24 的规定。表4。24 隐框半隐框玻璃幕墙安装的允许偏差和检验方法项次项目允许偏差（mm)检验方法1幕墙垂直度幕墙高度30m10用经纬仪检查30m幕墙高度60m1560m幕墙高度90m20幕墙高度90m252幕墙水平度幕墙幅宽3m3用水平仪检查幕墙幅宽3m53幕墙表面平整度2用2m靠尺和塞尺检查4板材立面垂直度2用垂直检测尺检查5板材上沿水平度2用1m水平尺和钢直尺检查6相邻板材板角错位1用钢直尺检查7阳角方正2用直角检测尺检查8接缝直线度3拉5m线，不足5m 拉通线，用钢直尺检查9接缝高低差1用钢直尺和塞尺检查10接缝宽度1用钢直尺检查5、成品保护5.1铝合金框料及各种附件，进场后分规格、分类码放在防雨的专用库房内，不得在上压放重物.运料时轻拿轻放，防止碰坏划伤。玻璃要防止日光暴晒，存放在库房内，分规格立放在专用木架上，设专人看管和运输,防止碰坏和划伤表面镀膜。5.2安装铝合金框架过程中，注意对铝框外膜的保护，不得划伤。搭设外架子时注意对玻璃的保护，防止撞破玻璃.5.3铝合金横、竖龙骨与各附件结合所用的螺栓孔，要预先用机械打好孔，不得用电焊烧孔。5。4在安装过程中,防止构件下落，因此要支搭安全网.5。5靠近玻璃幕的各道工序,在施工操作前对玻璃作好临时保护，如用纤维板遮挡.6、应注意的质量问题6.1玻璃安装不上：安装竖向、横向龙骨时，未认真核对中心线和垂直度,也未核对玻璃尺寸，因此在安装竖、横龙骨时,必须严格控制垂直度及中心线位置.6.2装饰压条不垂直、不水平：安装装饰压条时，应吊线和拉水平线进行控制,安完后应横平、竖直.6。3玻璃出现严重“影象畸变”现象：造成原因是，玻璃本身翘曲、橡胶条安装不平、玻璃镀膜层的一侧沾染胶泥等等。因此玻璃进场时要进行开箱抽查，安装前发现有翘曲现象应剔出不用。安装过程中各道工序应严格操作，密封条镶嵌平整，打胶后半表面擦干净。6。4铝合金构件表面污染严重：主要是在运输安装过程中，过早撕掉表面保护膜，或打胶时污染面层。6。5玻璃幕墙渗水：由于玻璃四周的橡胶条嵌塞不严或接口有缝隙而造成雨水渗入，因此安橡胶条时,胶条规格要匹配，尺寸不得过大或过小，嵌塞要平整密实，接口处一定要用密封胶充填实，达到不漏水为准。6.6连接竖向龙骨的紧固件与预埋件焊接不牢固：此紧固件应该是承重件，关系到幕墙框架与主体结构连接的安全牢固程度,因此连接紧固件与预埋件焊接质量必须严格控制,应让持焊工上岗证的焊工进行焊接,焊缝的高度、长度应按结构焊缝的要求施焊。6.7幕墙玻璃个别部分有黑色痕迹：主要是个别玻璃镀膜不符合要求所造成.玻璃进场安装前每块要进行检查，合格后再安装.7、质量记录本工艺标准应具备以下质量记录：7.1幕墙设计、制作、安装厂家的资格证书及市建委准营证.7。2铝合金骨架合格证机械性能试验，矿棉、橡胶条、密封膏、玻璃等均要有出厂合格证。7.3紧固件安装隐检记录(包括防雷接地线路安装隐检记录）。7.4幕墙安装质量检查评记录。8、安全标准8.1脚手架8。1.1操作前,按有关操作规程检查脚手架搭设是否牢固，跳板有无腐朽和探头板；凡不符安全要求之处，应及时修理改正，经检查鉴定合格后，方能进行抹灰操作。8.1。2距地面3m以上的作业面外侧，必须绑两道牢固的防护栏，并设18cm高的挡脚板或吼防护网；利用挑出脚手架时，必须设lm高防护栏杆。8.1.3层高在36m的抹灰，脚手架必须由架子工搭设,并且宜采用双排脚手架。8。1。4在多层脚手架上作业时,尽量避免在同一垂直线上工作；如需立体交叉同时作业时，洧防护措施。8。1.5脚手板（跳板)严禁搭设在门窗上、暖气片上、水暖等管道上.无论进行任何作业,一律禁止搭设飞跳板。8。2垂直运输8。2。1垂直运输工具如吊篮、外用电梯等，必须在安装后经有关部门检查鉴定合格后才能用。垂直运输机械必须有防雷接地装置。8.2.2超过4m高的建筑必须搭设马道,严禁乘坐吊篮等不允许载人的垂直运输机具上下。8。2。3升降吊篮的卷扬机操作处必须搭安全顶棚，并有良好的视角。8。3机电设备8.3。1电器机具必须专人负责，电动机必须有安全可靠的接地装置,电器机具必须设置安全防护装置。8.3.2现场临时用电线，不允许架设在钢管脚手上。在潮湿场所(如地下室），行灯电压不得超过12V。8.4施工现场8.4。1进入现场必须戴安全帽,高空作业必须系安全带；二层以上外脚手处必须设置安全网，禁止穿硬底鞋上脚手架。8。4。2洞口、电梯井、楼梯间未安栏杆处等危险口，必须设置盖板、围栏、安全网等。没有以上设施，操作人员不得进入现场。8。4.3夜间现场必须有足够照明灯；洗灰池、蓄水池等必须设有栏杆。冬期雨季施工8.4.4有毒的外加剂、胶粘剂、工业用盐等应在包装上标明标志或专设标志标明；应专人管理，设立收发手续,严防中毒.8。4.5室内作业使用的火源,应派专人管理，防止火灾及煤气中毒；在火源周围必须设置消防设施。8.4。6雨后、春暖解冻时,应检查外架子，防止沉陷出现险情。8。5其他应注意的事项8。5。1作业时，不得从高处往下乱扔东西，脚手架上不得集中堆放材料；操作用工具应搁置稳当，以防坠下伤人。8.5。2操作人员必须遵守操作规程，听从安全员指挥，消除隐患,防止事故发生。9、环保措施（1）合理安排作业时间,尽量减少夜间作业，以减少施工时机具噪声污染；避免影响施工现场内或附近居民的休息；(2)完成每项工序后，应及时清理施工后滞留的垃圾,比如胶、胶瓶、胶带纸等，保证施工现场的清洁；(3）对于密封材料及清洗溶剂等可能产生有害物质或气体的材料，应作好保管工作，并在挥发过期前使用完毕,以免对环境造成影响。
