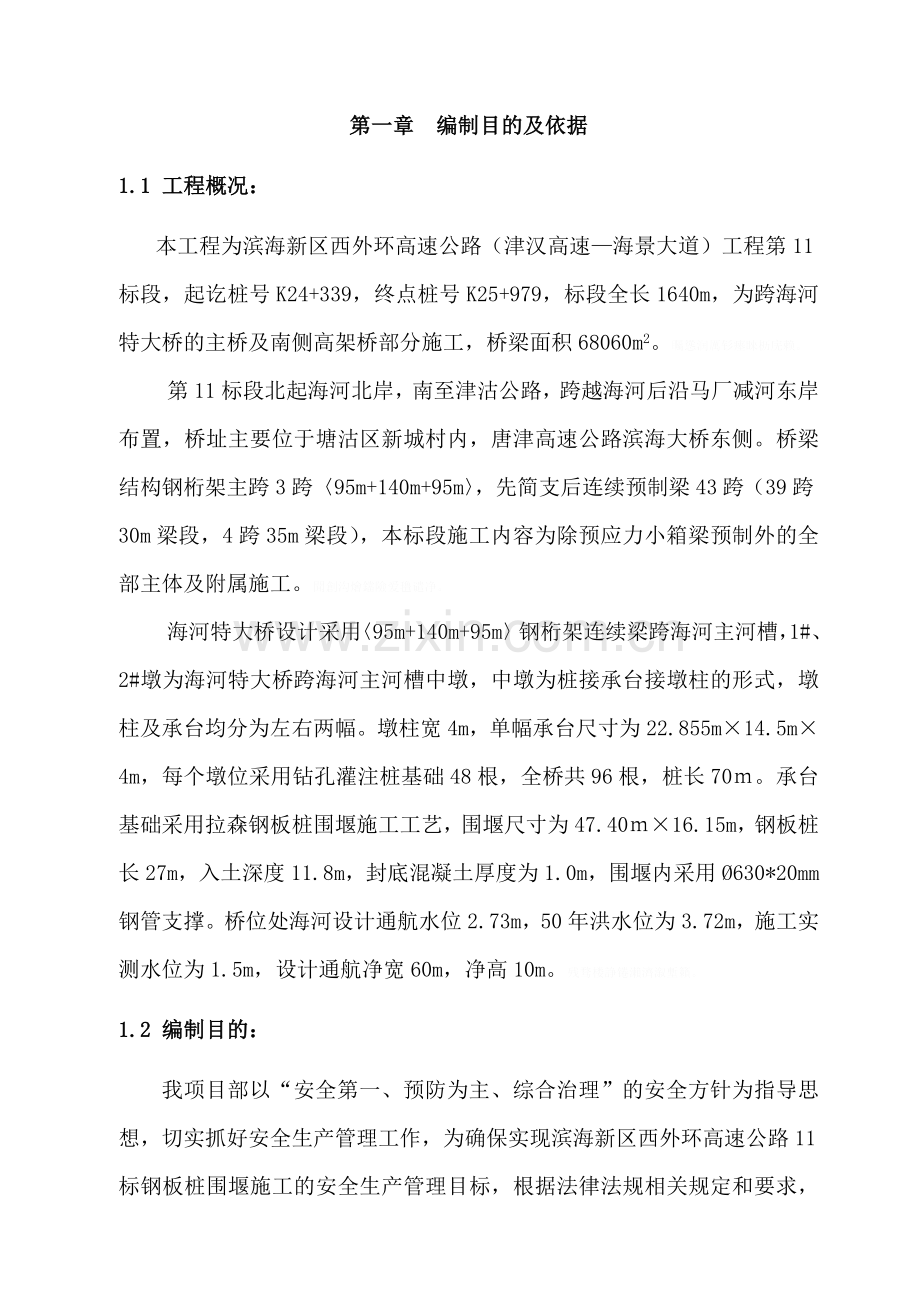

1、 天津滨海新区西外环高速公路第十一合同段钢板桩围堰施工安全专项方案中铁十五局集团有限公司天津滨海新区西外环高速公路第十一合同段项目部2012年08月01日第一章 编制目的及依据1.1 工程概况:本工程为滨海新区西外环高速公路(津汉高速海景大道)工程第11标段,起讫桩号K24+339,终点桩号K25+979,标段全长1640m,为跨海河特大桥的主桥及南侧高架桥部分施工,桥梁面积68060m2。矚慫润厲钐瘗睞枥庑赖。第11标段北起海河北岸,南至津沽公路,跨越海河后沿马厂减河东岸布置,桥址主要位于塘沽区新城村内,唐津高速公路滨海大桥东侧。桥梁结构钢桁架主跨3跨95m+140m+95m,先简支后连续预
2、制梁43跨(39跨30m梁段,4跨35m梁段),本标段施工内容为除预应力小箱梁预制外的全部主体及附属施工。聞創沟燴鐺險爱氇谴净。海河特大桥设计采用95m+140m+95m钢桁架连续梁跨海河主河槽,1#、2#墩为海河特大桥跨海河主河槽中墩,中墩为桩接承台接墩柱的形式,墩柱及承台均分为左右两幅。墩柱宽4m,单幅承台尺寸为22.855m14.5m4m,每个墩位采用钻孔灌注桩基础48根,全桥共96根,桩长70。承台基础采用拉森钢板桩围堰施工工艺,围堰尺寸为47.4016.15m,钢板桩长27m,入土深度11.8m,封底混凝土厚度为1.0m,围堰内采用630*20mm钢管支撑。桥位处海河设计通航水位2.
3、73m,50年洪水位为3.72m,施工实测水位为1.5m,设计通航净宽60m,净高10m。残骛楼諍锩瀨濟溆塹籟。1.2 编制目的:我项目部以“安全第一、预防为主、综合治理”的安全方针为指导思想,切实抓好安全生产管理工作,为确保实现滨海新区西外环高速公路11标钢板桩围堰施工的安全生产管理目标,根据法律法规相关规定和要求,特制定主墩钢板桩围堰1#、2#墩(主墩)施工安全专项方案。酽锕极額閉镇桧猪訣锥。1.3编制依据:1、中华人民共和国安全生产法2、中华人民共和国行业标准3、建设工程安全生产管理条例4、公路工程施工安全技术规程5、GB/T28001-2001职业健康安全管理体系规范6、生产经营单位安
4、全生产规范编制导则7、建筑施工安全检查标准JGJ59-991.4编制范围:我标段承建的海河特大桥主桥1#、2#墩钢板桩围堰施工。 第二章:安全管理组织机构2.1项目部成立安全生产领导小组:项目经理为小组组长,是项目安全生产第一责任人。必须履行与公司签订的安全责任书,对各作业队签订责任书,逐级落实安全责任制。彈贸摄尔霁毙攬砖卤庑。安全生产领导小组组长:王引富、李永红副组长:代均德、程同来、吴浪、薛善存、曾明雄成 员:王永军、庞亮、李伟、贾玉晋、张新良、丁清友、刘建伟 专职安全员:王付山 技术负责人:陈伟、侯宝磊工程 技 术部王永 军计 划 合 同部庞亮物资设备部张 新 良财务部李伟试验室刘 建
5、伟安全 环 保部贾 玉 晋综合办公室丁 清 友副组长:代均德、程同来、吴浪、薛善存、曾明雄组长:王引富、李永红謀荞抟箧飆鐸怼类蒋薔。2.2安全保证体系:思想保证(项目经理)项目部每月安全教育班组每周安全活动组织保证安徽路桥公司安委会项目部安全生产小组公司安全生产管理部部项目部安全生产部项目经理安全责任制部门安全责任制岗位安全责任制资源保证(安全工程师)技术保证(总 工)国家、省部、地方安全生产法律法规公司安全生产规章制度项目安全工作标准安全应急预案、安全生产保证措施特殊工种、特种设备、关键工序安全操作规程施工组织设计安全保证措施分部、分项工程安全技术交底施工现场安全警示标志施工现场安全防护措施
6、P安全QC小组作业人员劳动保护、防护用品计划奖罚检查教育CAD制度保证(项目经理)安全生产保证体系厦礴恳蹒骈時盡继價骚。2.3安全生产领导小组管理组织职责:2.3.1组长即项目经理对项目的劳动保护和安全生产总负责,项目安全生产领导小组负责对项目所属生产、工作场所进行安全督促检查,消除隐患,防止各类事故,保证施工安全生产秩序。茕桢广鳓鯡选块网羈泪。2.3.2项目经理安全生产职责的核心是对参加施工的全体职工的安全与健康,在组织与指挥生产的全过程中,把安全生产责任落实到每一个生产环节中,严格遵守安全技术操作规程。鹅娅尽損鹌惨歷茏鴛賴。2.3.3组织工程项目施工人员的安全教育学习,对作业人员按其各自的
7、安全职责范围进行教育,建立安全生产奖惩制度对于违章者要加以处罚,对于避免事故,一贯遵章工作并做出成绩者予以奖励。籟丛妈羥为贍偾蛏练淨。2.3.4工程施工中发生工伤事故时,应立即组织施救伤员并派人保护现场,同时上报公司安委会,协助调查事故原因,提出预防事故复发和防止事故危害扩延的初步措施,并组织落实。預頌圣鉉儐歲龈讶骅籴。2.3.5副组长即项目总工、生产副经理负责组织、参与编制施工组织设计中安全措施制定,建立项目安全生产保证体系。渗釤呛俨匀谔鱉调硯錦。2.3.6贯彻执行各项有关安全生产的法今、法规、标准、规范和制度,落实施工组织设计中的安全技术措施和配备。铙誅卧泻噦圣骋贶頂廡。2.3.7支持项目
8、专、兼职安全员及施工管理人员行使安全监督,检查和监督检查工作。2.3.8适时组织对项目部的安全体系评审和协调。2.3.9专、兼职安全员贯彻项目安全生产目标,组织实施安全生产保证体系。负责临近水边的安全防护的技术措施及施工用电的落实。协助对施工班组的安全监督。经常对一线员工进行安全生产教育,督促员工遵守安全操作规程和各种安全生产制度,正确地使用个人防护用品,检查和维护本班组的安全设施,如发现生产中有不安全情况,要及时报告,并参加事故的分析和研究,协助项目安委会实施防止事故的措施。擁締凤袜备訊顎轮烂蔷。2.3.10安全生产领导小组部门负责人应对本部门劳动保护和安全生产工作具体负责任,认真执行安全生
9、产规章制度,制定和实施安全技术措施,经常进行安全检查,消除事故隐患,制止违章作业,对职工进行安全技术和安全纪律教育,发生事故要及时上报,并根据“四不放过”的原则认真分析事故原因,提出和实现改进措施。对合格供应商供应的安全防护用品的验收入库,并做好状态标识,储藏保管好安全防护用品。贓熱俣阃歲匱阊邺镓騷。对易燃、易爆物品进行重点保管。对施工现场的中小型机具进行使用前的验收及日常保养和维修工作,并可追溯。2.3.11班组长负责本班的安全作业,有权拒绝违章指挥,上班前要对所使用的工具、设备、防护用具、作业环境安全检查,发现问题立即采取改进措施,指导和督促工人执行各项安全生产规章制度,经常进行现场检查,
10、纠正违章作业现象,消除事故隐患。负责对新工人进行班组安全教育,开展经常性的安全教育,督促操作人员正确使用防护用具。发生了工伤事故要立即上报所在部门经理、主管,保护现场,并参加事故调查,组织安全生产竞赛,在评奖时把安全生产情况作为考核内容之一。负责施工现场的控制,安全交底人员管理,隐患整改,按规定进行操作。坛摶乡囂忏蒌鍥铃氈淚。2.3.12施工人员严格按照安全保证计划中安全操作规程进行操作,自觉遵守安全生产纪律,确保安全保证计划的顺利实施。要认真学习并严格遵守各项安全生产规章制度,不违章作业,并劝阻他人不违章操作,根据安全操作规程施工,各种安全生产记录要正确、清楚、可靠,正确分析、判断和处理事故
11、,班前、班后检查所使用的工具、设备,保证安全可靠,并做到正确使用保持作业现场整洁,爱护和正确使用防护用具,积极参加安全活动,主动提出改进安全工作的建议;发生事故立即向上级负责人员报告,保护现场,向事故调查人员如实介绍情况。蜡變黲癟報伥铉锚鈰赘。第三章 钢板桩围堰施工重大危险源辨识和安全预防措施3.1重大危险源辨识:本项目安全生产领导小组对钢板桩施工工艺和流程中的危险因素进行辩识和评价,发现有以下几点重大危险源:电击、机械伤害、淹溺、高处坠落、物体打击、外来船舶撞击、钢围堰垮塌。3.2钢围堰施工过程中安全预防措施3.2.1触电事故预防措施1、操作人员(电工)必须经过有关部门的培训,考试合格取得操
12、作证后方可持证上岗。2、电工必须严格按照电工安全技术操作规程进行操作,在作业过程中应集中思想,不能麻痹大意,防止操作时失误而引起的事故。買鲷鴯譖昙膚遙闫撷凄。3、电工在作业过程中,线路上必须断电,禁止带电操作。4、使用的电气设备,其金属外壳应按照安全规程进行保护性接地或保护接零。对保护接地或保护接零的设施要经常检查,保证连接牢固,线路正常。在保护接地或保护接零的导线上不得有任何断开的地方,潮湿环境必须装设漏电保护装置。綾镝鯛駕櫬鹕踪韦辚糴。5、用电气设备和各种电动工具,当人离开工作场或暂停使用时,必须先拔除插头,关闭电源。6、需要临时用电装置,必须办理临时用电申请手续,经同意后方可装设,不能私
13、自接装。7、临时线路装置使用期限一般规定为三个月,要指定电工装拆、检查和管理。8、禁止在带电导线、带电设备附近使用火炉或喷灯。9、施工用电与生活用电线路必须分开架设,动力与照明的保险器必须分开。10、变电配电室内严禁吸烟,不准堆放杂物,保证室内通道和室外道路的通畅。11、施工人员用电要遵守“十不准”:不准任何人玩弄电器设备和开关;不准非电工拆装、修理电器设备和用具;不准私接电器设备;不准使用绝缘损坏的电器设备;不准私用电热设备和灯泡取暖;不准擅自移动电器安全标志、围栏等安全设施;不准使用检修中的设备;不准不办手续而进行施工任务,以防损坏地下电缆。驅踬髏彦浃绥譎饴憂锦。3.2.2机械伤害事故预防
14、措施1、操作人员必须经过培训,考试合格取得操作证后方可持证上岗。2、操作人员要严格按照机械设备的安全操作规程操作,并且正确穿戴好个人的防护用品。3、要经常对设备进行观察和维护,及时清除杂物。4、机械设备的零部件的强度、刚度应符合安全技术要求。5、机械设备的电气装置必须符合安全的要求。6、机械设备要根据有关安全要求,装设合理、可靠、不影响操作的安全装置。7、操作人员必须按规定正确使用安全装置,不能将其拆掉不用。8、操作人员自己应在机械设备运行前,按运行规定进行安全检查,防止设备带故障运行。3.2.3人员溺水事故预防措施1、水上施工前首先对进场施工作业人员进行安全交底,告知现场危险源点和安全要求及
15、注意事项。 2、进入水上施工作业区域的所有施工作业人员必须按照项目部制定安全生产管理规定要求执行,穿戴好安全防护用品;如:安全帽、救生衣、高空作业系好安全带等。猫虿驢绘燈鮒诛髅貺庑。3、水上施工作业区域周边设置防护栏杆,防止施工作业人员落水发生事故。4、施工作业时,禁止一人施工作业,施工作业必须两人以上方可进行施工作业。5、夜间施工作业时,现场必须保证足够的照明设施。6、现场各施工班组、现场管理负责人员在管理好生产工作的同时也要监督现场安全生产。7、现场设置的安全警示牌、警示灯、警示红旗任何施工人员不得擅自移动或拆除,如因工作需要,联系现场管理人员和项目部领导及安全部门同意以后,到现场监督或重
16、新设置。锹籁饗迳琐筆襖鸥娅薔。8、水上施工区域部位及周边设置安全警示牌、警示灯和警示红旗,设置在醒目部位。目的为了防止过往运输船舶和施工作业人员的安全所采取的预防预控措施。構氽頑黉碩饨荠龈话骛。3.2.4高处坠落预防措施1、严格遵守高处作业相关的安全规定和操作规程。2、按照规定要求逐级进行有针对性的、分部分项的安全技术交底。3、施工作业前进行相关教育。4、作业人员严格遵守安全生产操作规程。5、作业人员正确穿戴和使用合格有效地劳动防护用品。6、作业平台要有符合标准的防护护栏(基坑四周要有围栏)。7、脚手架要有安全网并绑扎牢固,现场要有安全警示标志。8、重点部位施工要设专职监控人员进行管理。3.2
17、.5物体打击预防措施1、强化安全教育,提高安全防护意识,提高安全操作技能。2、正确使用个人防护用具。3、合理组织交叉作业,采取防护措施。4、拆除作业时应有监护措施,有施工方案,有安全交底。5、起重吊装作业制定专项安全技术措施。6、对起重吊装工进行安全交底,落实“十不准”措施。7、安全通道口、安全防护棚搭设双层防护,确保符合安全规范要求。8、加强安全检查,严禁向下抛掷物体。9、材料堆放时应控制高度,特别是临边作业。10、高处作业应进行交底,工具入袋,严禁抛物。11、模板作业有专项安全技术措施,对施工人员有交底,现场有检查,严禁大面积橇落。3.2.6外来船舶撞击预防措施1、为防止安全事故的发生,我
18、项目积极与五河县海事部门联系办理水上水下施工作业许可证,根据相关部门的要求发布公告;輒峄陽檉簖疖網儂號泶。2、水上施工平台按相关要求设置警示标牌、安全标识牌和防护栏,夜间河道作业区域布置警示照明灯,电工经常检查,发现损坏及时更换。尧侧閆繭絳闕绚勵蜆贅。3、在钢围堰外围靠近航道侧设置防撞装置(采用600mm钢管桩2-4根打入水下入土6m),以防止船舶撞击围堰,造成安全事故。识饒鎂錕缢灩筧嚌俨淒。3.2.7钢围堰垮塌预防措施1、对操作人员进行安全思想教育,提高操作人员安全意识,实行培训持证上岗制度,不经培训或无证者,不得进行上岗操作。凍鈹鋨劳臘锴痫婦胫籴。2、建立好钢板桩安全管理制度,完善好安全管
19、理体制,编制好钢板桩安全施工应急方案。3、水上施工作业人员须严格遵守水上施工安全防护相关规定,所有进入作业区人员均须戴好安全帽,穿好救生衣,必要时拴挂好安全带。恥諤銪灭萦欢煬鞏鹜錦。4、基坑开挖必须根据有关规范要求进行设计,并有计算书。5、深基坑四周设防护栏杆,人员上下要有专用爬梯。6、开挖中,当遇有涌水、涌砂影响基坑边坡稳定时要立即加固防护。7、基坑需抽排水开挖时,须配备足够的抽排水设备。8、在钢板桩插打过程中,要设专人指挥,避免人多时乱指挥,出现意外安全事故。9、在钢板桩围堰开始抽水时,要派人定时进行观检,时刻注意并记录钢围堰变化情况。10、钢板桩围堰内支撑一定要按设计进行施工,施工焊缝一
20、定要牢固,断面尺寸和数量要符合设计要求。11、基坑开挖所设置的各种围堰和基坑支撑,其结构必须坚固牢靠。基础施工中,挖土、吊运、浇筑混凝土等作业,严禁碰撞支撑,并不得在支撑上放置重物。施工中发现围堰、支撑有松动、变形等情况时,应及时加固,危及作业人员安全时要立即撤出。鯊腎鑰诎褳鉀沩懼統庫。12、用吊车进行水平和垂直起吊时,对吊车起吊能力和吊起后是否稳定进行实测,保证在起吊时安全可靠,防止发生意外安全事故。硕癘鄴颃诌攆檸攜驤蔹。13、基坑支撑拆除时,应在施工负责人的指导下进行。拆除支撑应与基坑回填相互配合进行。有引起坑壁坍塌危险征兆时,必须采取加固措施。阌擻輳嬪諫迁择楨秘騖。14、 人工修整基坑时
21、,操作人员之间要保持安全距离,一般大于2.5m。多台机械开挖,挖土机间距要大于10m。挖土自上而下,逐层进行,严禁先挖坡脚的危险作业。氬嚕躑竄贸恳彈瀘颔澩。15、在开挖基坑边沿处,必须按规范设两道1.2m高的牢固栏杆和悬挂危险标志,并在夜间挂红标志灯。严禁任何人在深坑处休息。釷鹆資贏車贖孙滅獅赘。16、夜间施工时,施工场地应有足够的照明。17、非机电专业操作人员不得擅自动用基础机电设备。3.3钢围堰施工过程中的安全检查1、检查参加施工的管理人员和员工对安全生产工作的认识,提高一线员工的安全生产意识,增强工作责任心。2、检查安全生产责任制、安全技术措施计划、安全保证措施、安全技术交底、安全教育、
22、持证上岗、安全设施、安全标识、操作规程、违章行为、安全记录等等。针地安全生产管理是否有效地运行。怂阐譜鯪迳導嘯畫長凉。3、检查隐患主要是针对施工现场是否符合安全生产、文明生产的要求,查安全控制措施是否有力、到位,工程技术与安全技术是否结合为统一体。谚辞調担鈧谄动禪泻類。4、检查整改。主要是针对上次检查提出的整改要求落实情况,并针对此次检查出的问题提出整改意见。5、安全检查要深入基层、紧紧依靠员工,坚持领导与群众相结合的原则,组织好检查工作。建立检查的组织领导机构,配备适当的检查力量,挑选具有较高技术业务水平的专业人员参加。做好检查的各项准备工作,包括思想、业务知识、法规政策和检查设备、奖金的准
23、备。嘰觐詿缧铴嗫偽純铪锩。6、明确检查的目的和要求。既要严格要求,又要防止一刀切,要从实际出发,分清主次矛盾,力求实效。把自查与互查有机结合起来。班组以自检为主,各相应部门间互相检查,取长补短,相互学习和借鉴。熒绐譏钲鏌觶鷹緇機库。7、 坚持查改结合。检查不是目的,只是一种手段,整改才是最终目的。发现问题,要及时采取切实有效的防范措施。建立检查档案。结合安全检查表的实施,逐步建立健全检查档案,收集基本的数据,掌握基本安全状况,分析总结、持续发展。鶼渍螻偉阅劍鲰腎邏蘞。第四章 钢板桩围堰施工安全技术措施4.1钢板桩围堰施工方案水中钻孔桩成桩后,选用27mPU28-1型拉森型钢板桩进行围堰施工。主
24、墩1#、2#分左右幅,共4个承台,每个承台几何尺寸为22.855m14.5m4m,围堰尺寸定为:47.4016.15m。利用PU28-1型、27m长钢板桩作为围护结构,钢板桩打入粉质粘土层,入土深度11.8m;利用双拼400*400H型钢做围囹、630*20mm钢管组成内部支撑体系,共设置五层水平、环向支撑体系,实施监控量测、组织信息化施工。纣忧蔣氳頑莶驅藥悯骛。为确保工期,钢板桩围堰可在桩基施工过程中或拆除钻孔平台过程中平行作业,钢板桩合拢后,拆除钻孔平台,边抽水、边安装分层钢支撑体系,并对钢板桩缝隙实施堵漏形成钢围堰体系;然后对基底进行挖土吸泥机清底,根据基底实际情况,采取干封或者水下混凝
25、土封底;在钢围堰内实施低桩承台干法施工。颖刍莖蛺饽亿顿裊赔泷。步骤一:插打钢板桩拆除钻孔作业平台上影响钢板桩插打施工的部分;在钻孔平台外侧周边打设钢管桩作为钢板桩外侧定位桩,安装外侧导向框;安装第一道围檩,并作为钢板桩内侧导向框,进行钢板桩插打。濫驂膽閉驟羥闈詔寢賻。在作业平台上,利用50t履带吊悬吊DZ90型振动锤,振动沉放钢板桩。钢板桩由上游向下游方向插打。步骤二:钢板桩合拢在与合拢口相邻的1015片钢板桩采取先插至桩的稳定高度,并且合拢处的两片桩应一高一低,便于插桩,待合拢后,再将桩打至设计标高。銚銻縵哜鳗鸿锓謎諏涼。步骤三:安装钢支撑体系钢板桩合拢后,分步进行围堰内抽排水,逐层安装围囹
26、支撑体系。首先安装第一道支撑体系,支撑中心线标高1.5m。第一道腰梁与拉森钢板桩加强焊接面,确保围堰的整体稳定性。挤貼綬电麥结鈺贖哓类。围堰内抽水至标高-1.8m处,安装第二道内支撑体系,支撑中心线标高-1.3m。围堰内抽水到标高-4.3m处,安装第三道内支撑体系,支撑中心线标高-3.8m。围堰内抽水并开挖到标高-6.8m处,安装第四道内支撑体系,支撑中心线标高-6.3m。围堰内抽水并开挖到标高-9.6m处,安装第五道内支撑体系,支撑中心线标高-9.1m。步骤四:封底混凝土钢支撑体系安装完毕后,降水并开挖至封底混凝土设计标高时,根据坑底具体情况,采取干封或者水下封底。开挖至设计标高后,如果围堰
27、没有出现大量涌水、海河水可以抽完,则可以进行干法封底;如果出现大量涌水、海河水抽不完,则马上停止施工,向围堰内放水,采取水下混凝土封底;如果在抽水、安装内支撑过程中,发现涌水量很大、内支撑轴力实测值超过设计警戒值,则停止施工,向围堰内回水,采取水下混凝土封底。赔荊紳谘侖驟辽輩袜錈。步骤五:承台墩身施工抽干围堰内水,破除桩头,进行承台和墩身施工。步骤六:拆除钢围堰墩身施工完毕,确认围堰可以拆除后,应立即组织钢围堰拆除。拆除钢围堰前,先进行围堰内灌水,然后自下到上逐层拆除。塤礙籟馐决穩賽釙冊庫。4.1.1插打钢板桩前的准备工作钢板桩经过装卸、运输、会出现撞伤、弯扭及锁口变形,钢板桩在拼组前必须进行
28、检查,剔除锁口破裂、扭曲、变形的钢板桩;剔除钢板桩表面因焊接钢板、钢筋留下的残渣瘤。裊樣祕廬廂颤谚鍘羋蔺。在钢板桩锁口内涂抹黄油以减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏。插打钢板桩的导向设备按照施工方法,一般先打定位桩,在定位桩上安置导梁,组成框架式的围笼作为插桩时的导向设备,因此在施打前必须制作导向架。仓嫗盤紲嘱珑詁鍬齊驁。4.1.2检查振动锤振动锤是打拔钢板桩的关键设备,在打拔前一定要进行专门检查,确保线路畅通,功能正常。振动锤的端电压要达到 380420 V,而夹板牙齿不能有太多磨损。绽萬璉轆娛閬蛏鬮绾瀧。4.1.3插打钢板桩插打第一片钢板桩:为了确保插打位置准确,第一片钢板桩是插
29、打的关键。插打在导向架上设置一个限位框架,大小比钢板桩每边放大1cm,插打时钢板桩背紧靠导向架,边插打边将浮吊钩缓慢下放。这时在互相垂直的两个方向用经纬仪观测,以确保钢板桩插正、插直,然后以第一根钢板桩为基准,再向两边对称插打钢板桩。在整个钢板桩围堰施打过程中,开始时插一根打一根,即将每一片钢板桩打到设计位置,到剩下最后5片时,要先插后打,若合拢有误,用倒链或滑车组对拉使之合拢,合拢后,再逐根打到设计深度。骁顾燁鶚巯瀆蕪領鲡赙。钢板桩的插打作业步骤和技术要点:在钢板桩锁口内涂黄油,安置吊点,根据起重机起重高度可在桩顶利用拔桩孔系千斤顶,如起重机高度不够,可用钢丝绳在钢板桩1/3以上处捆扎,捆扎
30、处应有夹板,并垫有木块,胶皮以防滑移和受力后吊点处锁口变形。瑣钋濺暧惲锟缟馭篩凉。在钢板桩下端系揽风绳二根,起重机起吊钢板桩接近垂直状态时,利用揽风绳控制正反方向。钢板桩就位下插,第一片钢板桩沿活动导向下插是整个围堰的基准,要反复测量检查,使其方向垂直,位置准确,必要时可加辅助设施,控制桩在导向内的左右位置。移动起重机,将桩夹住后,进一步复核桩的垂直度、位置,认可后进行插打。使钢板桩(第一片或第一组)下沉到河床设计标高,其它钢板桩则以插打好的桩为准。对准锁口,控制好方向,利用自重下插,当自重不能迫使下插时,可利用配重或滑车组加压。鎦诗涇艳损楼紲鯗餳類。4.1.4钢板桩围堰合拢合拢前的准备在即将
31、合拢时,开始测量并计算出钢板桩底部的直线距离,再根据钢板桩的宽度,计算出所需钢板桩的片数,按此确定下一步钢板材如何插打(是增加钢板桩,还是钢板桩插打时向外绕圆弧)。栉缏歐锄棗鈕种鵑瑶锬。合拢时桩的调整处理为了便于合拢,合拢处的两片桩应一高一低。方形钢围堰有4个面,打完的每一片钢板桩都要沿导向架的法线和切线方向垂直,合拢应选择在角桩附近(一般离角桩45片),如果距离有差距,可调整合拢边相邻一边离导向架的距离。为了防止合拢处两片桩不在一个平面内,一定要调整好角桩方向,让其一面锁口与对面的钢板桩锁口尽量保持平行。钢板桩合拢后,先抽水安装第一层内支撑,再进行围堰内开挖,到基底高程后,抽干围堰内水人工整
32、平,浇20-30cm砼垫层,进行承台施工。在钢围堰抽水过程中,设置专人观察钢围堰变形情况。辔烨棟剛殓攬瑤丽阄应。4.1.5安装内支撑当围堰合拢后,抽水施工前还须进行内支撑的安装,以防水压力过大影响围堰内的施工安全。 内支撑的设置,除了考虑受力外,还应考虑不妨碍堰内施工。内支撑自上而下设置,一边抽水,一边安装。4.1.6钢板桩拆除水中墩施工结束,立即拔除钢板桩。拔桩前向围堰内灌水,自下而上拆除内支撑,先拆除下部支撑,将水灌进一层,再拆处上部支撑。拔桩时先用打拔桩机夹住钢板桩头部振动1min2min,使钢板桩周围的土松动,产生“液化” ,减少土对桩的摩阻力,然后慢慢的往上振拔。拔桩时注意桩机的负荷
33、情况,发现上拔困难 或拔不上来时,应停止拔桩,先振动1min2min后再往下锤0.5m1.0m再往上振拔,如此反 复既可将桩拔出来。同时观察浮吊吃水情况,逐渐加快起拔速度。4.2钢板桩围堰施工安全措施:峴扬斕滾澗辐滠兴渙藺。4.2.1插打钢板桩依据设计进行钢板桩平面位置的确定,钢板桩拟定打入土层时,插打顺序从中间开始打入第一片钢板桩,然后逐步向两边插打,最初的一、二块钢板桩的插打位置和方向确保精度,以起到导向的作用。每完成3米对钢板桩测量校正1次,确保所打钢板桩在同一直线上。詩叁撻訥烬忧毀厉鋨骜。插打钢板桩过程中,钢板桩下端有土挤压,钢板桩锁口之间缝隙较大,上端会产生向远离第一根钢板桩的方向倾
34、倒。因此,每打四五根钢板桩就要用垂球吊线,将钢板桩的倾斜度控制在1%以内,超过限定的倾斜度应予纠偏(一次性纠偏不能太多,以免锁口卡住或者损坏锁口,影响下一片钢板桩的插打)。当钢板桩偏移太多时,只能采用多次纠偏的方法逐步减少偏移量。则鯤愜韋瘓賈晖园栋泷。钢板桩插打安全注意事项: 插打时要严格控制垂直度,特别是第一根桩; 在硬塑性粘土上插打钢板桩时,可采用“插打-拔起-再插打”的方法,让水渗入到粘土之间,减小摩擦,加快插打速度;胀鏝彈奥秘孫戶孪钇賻。 当钢板桩难以下插时,应停下来分析原因,检查锁口是否变形,桩身是否变形,钢板桩有无障碍物等; 定期检查履带吊机大臂的螺栓,以防松动掉落; 振动锤的夹板
35、由液压控制,必须经常检查液压设备,防止因液压泵失灵而引起钢板桩掉落; 振动锤的电动机长期超负荷运转,容易发热烧毁,尤其在硬塑性粘土上打拔钢板桩时更应注意; 振动锤所接电缆应经常派人进行检查,以防漏电; 钢板桩插打过程中必须安排专人检查钢丝绳是否断丝、卡头、松动现象; 钢板桩打入过程中应将振动锤提升到一定位置固定牢靠,防止吊桩时振动锤坠落; 起吊时吊点正确,速度均匀,桩身平稳,必要时要清理桩身附着物,起吊后人员必须离开起吊范围;钢板桩施工过程中,不可有人停留在振动锤下方,以免振动锤上面附件掉落,造成伤亡。4.2.2基坑防水、排水措施为防止钢板桩基坑开挖过程中漏水,在钢板桩插打之前认真检查钢板桩质
36、量,对钢板桩存在缺口或者锁扣破损的钢板桩严禁使用,并且在钢板桩锁扣处涂抹黄油,以起到防水效果。鳃躋峽祷紉诵帮废掃減。4.2.3钢板桩基坑支护变形观测施工监控目标:为工程施工提供及时的反馈信息;及时掌握钢板桩围堰的变形和受力情况,对可能出现的险情和事故提出警报;确保钢板桩围堰的安全;检验施工工艺的效果和设计的合理性,为以后改进同类工程设计及施工方法提供依据。监测项目和监测方法 海河特大桥主墩钢板桩围堰施工期间施工监测由我项目委托天津大学进行全程监测。监测频率各监测项目在基坑开挖前应测得稳定初始值,且不少于2次;从基坑土方开挖期间,每1天观测1次,稳定后每3次观测1次;当大暴雨、结构变形超过有关标
37、准或场地条件变化较大时,应加密观测;当有危险事故征兆时,则需进行连续观测;稟虛嬪赈维哜妝扩踴粜。监测工作以仪器测量为主,并与日常巡视工作相结合;施工期间,做好现场监测点的保护工作,每次监测前,对所使用的监测点进行校核,发现有位移时,要按布网时的测量精度恢复;陽簍埡鲑罷規呜旧岿錟。施工中要及时观测和反馈信息,定期分析监测报告,及时发现报告存在问题,监测报告每周报送业主和监理;由于工地现场施工情况变化,具体测量时间、测量次数将根据施工场地条件、现场工程进度、测量反馈信息和工地会议进行相应调整;在施工过程中,发现异常情况时,及时向监理报告,并书面通知业主,及时采取有效措施保证施工人员的安全。沩氣嘮戇
38、苌鑿鑿槠谔應。监测控制标准监测控制预警值详见设计图。4.2.4电焊、气焊、钢筋加工安全技术要点电焊 电焊机应安设在干燥、通风良好的地点,周围严禁存放易燃、易爆物品。电焊机应有完整的防护外壳。钡嵐縣緱虜荣产涛團蔺。 电焊机应设置单独的开关箱,作业时应穿戴防护用品,施焊完毕,拉闸上锁。遇雨雪天,应停止露天作业。现场使用的电焊机应设有可防雨、防潮、防晒的设施。懨俠劑鈍触乐鹇烬觶騮。在潮湿地点工作,电焊机应放在木板上,操作人员应站在绝缘胶板或木板上操作。焊接时,焊接和配合人员必须采取防触电的安全措施。謾饱兗争詣繚鮐癞别瀘。严禁在带压力的容器和管道上施焊。焊接带电设备时,必须先切断电源。贮存过易燃、易爆
39、、有毒物品的容器或管道,焊接前必须清洗干净,将所有孔口打开,保持空气流通。在密闭的金属容2S内施焊时,必须开设进、出风口。容器内照明电压不得超过36V。焊工身体应用绝缘材料与容器壳体隔离开。施焊过程中每隔半小时至一小时外出休息1015min,并应有安全人员在现场监护。严禁在已喷涂过油漆或塑料的容器内焊接。呙铉們欤谦鸪饺竞荡赚。把线、地线不得与钢丝绳、各种管道、金属构件等接触,不得用这些物件代替接地线。把线、地线不得搭在易燃、易爆和带有热源的物品上,地线接地电阻不大于4。莹谐龌蕲賞组靄绉嚴减。更换场地,移动电焊机时,必须切断电源,检查现场,清除焊渣。在高空焊接时,必须系好安全带。焊接周围应备有消
40、防设备。焊接模板中的钢筋、钢板时,施焊部位下面应垫石棉板或铁板。长期停用的电焊机,使用前,必须检查其绝缘电阻不得低于0.5M,接线部分不得有腐蚀和受潮现象。焊接过程中,焊接人员应经常检查电焊机的温升,如超过A级600C、B级800C时,次序停止运转并降温。施焊现场10m范围内,不得堆放氧气瓶、乙炔发生器、木材等易燃易爆物。作业后,清理场地、灭绝火种,切断电源,锁好电闸箱,消除焊料余热后,方可离开。麸肃鹏镟轿騍镣缚縟糶。 气焊乙炔瓶的使用。禁止敲击、碰撞。要立放,不能卧放,以防丙酮流出,引起爆炸。气瓶立放15-20min后,才能开启瓶阀使用。拧开时,不要超过1.5转,一般情况只拧3/4转。納畴鳗
41、吶鄖禎銣腻鰲锬。不得靠近热源和电气设备,夏季要防止暴晒,与明火的距离一般不小于10m(高处作业时,应是与处置地面处的平行距离)。風撵鲔貓铁频钙蓟纠庙。瓶阀冻结,严禁用或烘烤,必要时可用400C以下的温水解冻。吊装、搬运时,应使用专用夹具和防震的运输车,严禁用电磁起重机和链绳吊装搬运。严禁放置在通风不良的场所,且不得放在橡胶等绝缘体上。工作地点不固定且移动较频繁时,应装在专用小车上;同时使用乙炔瓶和氧气瓶时,应尽量避免放在一起。焊炬的使用。使用前应首先检查其射吸性能,如不正常,必须进行修理。射吸性能检查正常后,进行是否漏气检查。发生回火时,应急速关闭乙炔,随后立即关闭氧气。割炬的使用。气割前应将
42、工件表面的漆皮、锈层和油污清理干净。工作地面是水泥地面时,应将工件垫起,以防锈皮和水泥爆溅后伤人。灭嗳骇諗鋅猎輛觏馊藹。气割前应进行点火试验。胶管的使用。使用和保管时,应防止与酸、碱、油类以及其他有机溶剂接触,以防胶管损坏、变质。使用中应避免受外界挤压和砸碰等机械损伤,不得将胶管折叠,不得与炽热的工件接触。乙炔表、氧气表的使用。焊接(或气割)工作中压力表指示值不大于乙炔发生器最高工作压力值0.15MPa。压力表必须按规定经计量部门检验校正后,方可使用。超过有效期限的压力表,应重新进行检验校正,否则不得使用。铹鸝饷飾镡閌赀诨癱骝。氧气瓶的使用做好防振工作在贮运和使用过程中,要采取措施避免剧烈振动
43、和撞击,尤其是在严寒季节,金属材料易发生脆裂而造成气瓶爆炸。攙閿频嵘陣澇諗谴隴泸。搬运气瓶时,应用专门的台架或小推车,不得肩背手扛,禁止直接使用钢绳、铁链条、电磁吸盘等吊运氧气瓶。应轻装轻卸,严禁从高处滑下或在地面滚动。趕輾雏纨颗锊讨跃满賺。要防止气瓶直接受热,应远离高温、明火和熔融金属飞溅物等10m以上。超过检验期限的气瓶不得使用。氧气瓶每3年必须做一次技术检验。钢筋加工:钢筋施工场地应满足作业需要,机械设备的安装要牢固、稳定,作业前应对机械设备进行检查。钢筋调直及冷拉场地应设置防护挡板,作业时非作业人员不得进入现场。钢筋切断机作业前,应先进行试运转,检查刃口是否松动,运转正常后,方能进行切
44、断作业。切长料时应有专人把扶,切短料时要用钳子或套管夹牢。不得因钢筋直径小而集束切割。夹覡闾辁駁档驀迁锬減。采用人工锤击切断钢筋时,钢筋直径不宜超过20mm,使锤人员和把扶钢筋、剪切工具人员身位要错开,并防止断下的短头钢筋弹出伤人。视絀镘鸸鲚鐘脑钧欖粝。加工较长的钢筋时,应有专人帮扶,并听从操作人员指挥,不得任意推拉。第五章 事故应急救援预案5.1工地潜在事故危险评估项目部针对潜在的事故和紧急情况,编制应急准备及响应预案,当事故或紧急情况发生时应保证能够迅速做出响应,最大限度的减少可能产生的事故后果。偽澀锟攢鴛擋緬铹鈞錠。5.2应急行动小组人员组成及分工5.2.1应急领导小组成员组 长:王引富
45、、李永红副组长:代均德、程同来、吴浪、薛善存、曾明雄成 员:王永军、庞亮、李伟、贾玉晋、张新良、丁清友、刘建伟 5.2.2项目应急领导小组下设通信组、警戒组、疏散组、应急器材供应组、抢险组。(1)通信组组长:丁清友成员:邓连贵、李玉佳主要任务:发生事故第一时间通知项目应急领导小组,负责召集小组成员,对外联络,及时向主管部门汇报等。(2)警戒组组长:程同来主要任务:负责保护事故现场,避免闲杂人员围观、监视事故发展情况等。(3)疏散组组长:吴浪成员:各部门人员主要任务:组织人员撤离、安排疏散路径、方向,引导救护车、消防车等进入现场。(4)应急器材供应组组长:张新良成员:王凯、王敏主要任务:负责应急
46、器材的发放、管理及日常维护工作。(5)抢险组组长:代均德成员:各部门人员主要任务:指挥人员抢救伤员或物资等,对伤员进行必要处理,负责现场照明、安全用电管理。5.2.3应急小组职责全体成员牢固树立全心全意为员工服务的思想。认真学习和熟练执行应急程序。服从上级指挥调动。改造和检查应急设备和设施的安全性能及质量。组织队员搞好模拟演练。参加本范围的各种抢险救护。5.3应急行动程序通则应急小组成员应牢记各自分工,按小组行动。应急小组成员在接到报警后,应在第一时间各就各位。通信组负责接听事故汇报,并负责通知所有应急小组成员。根据事故情况报相应主管部门。5.4事故应急程序施工区发生事故,最早发现事故的人迅速向应急领导小组报告,通讯组立即召集所有成员赶赴出事现场,了解事故伤害程度;警戒组和疏散组负
