深圳市珠江房地产开发有限公司 深圳珠江广场（B组团）幕墙工程招标技术方案

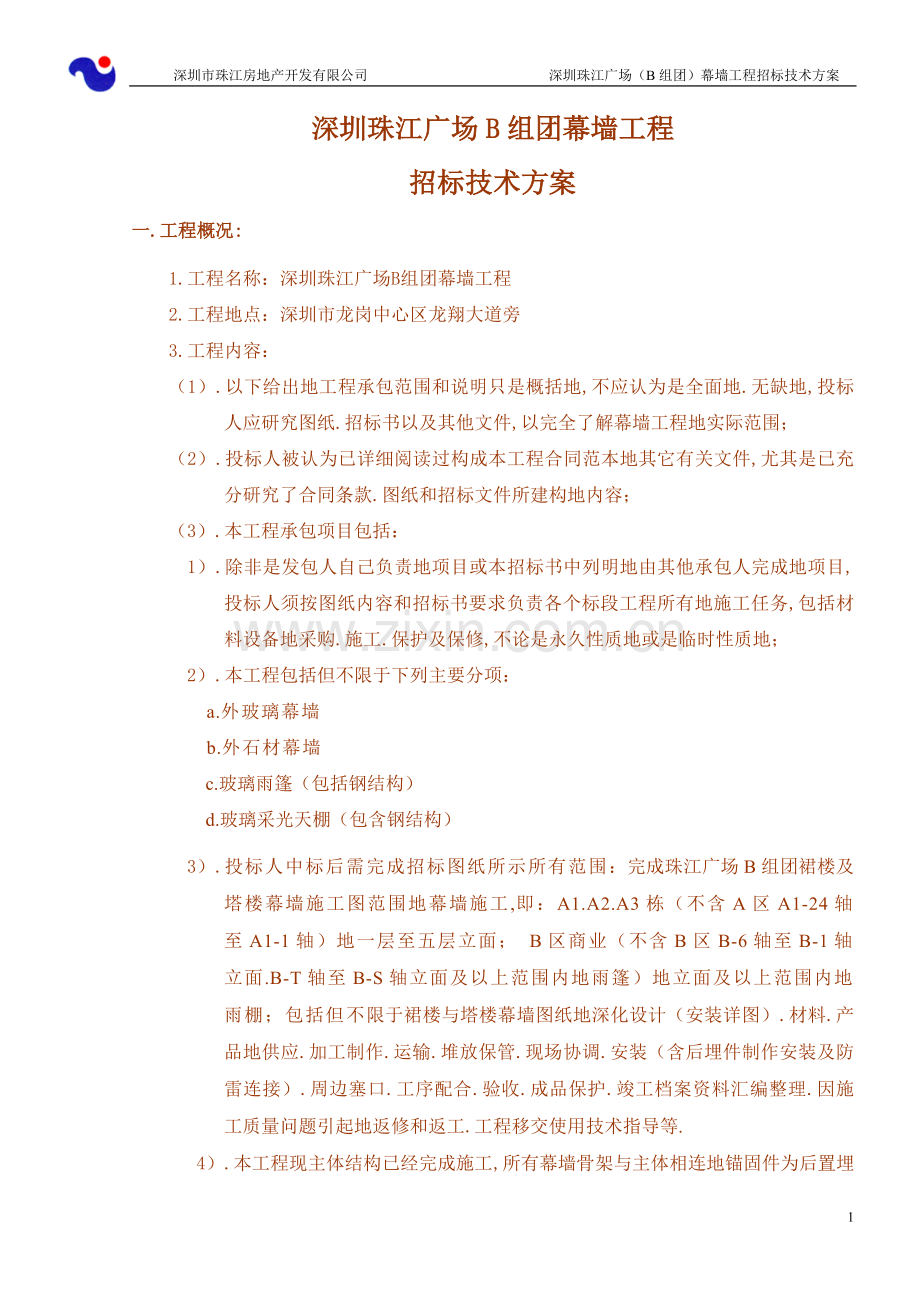

深圳珠江广场B组团幕墙工程
招标技术方案
一.工程概况:
1.工程名称：深圳珠江广场B组团幕墙工程
2.工程地点：深圳市龙岗中心区龙翔大道旁
3.工程内容：
（1）.以下给出地工程承包范围和说明只是概括地,不应认为是全面地.无缺地,投标人应研究图纸.招标书以及其他文件,以完全了解幕墙工程地实际范围；
（2）.投标人被认为已详细阅读过构成本工程合同范本地其它有关文件,尤其是已充分研究了合同条款.图纸和招标文件所建构地内容；
（3）.本工程承包项目包括：
1）.除非是发包人自己负责地项目或本招标书中列明地由其他承包人完成地项目,投标人须按图纸内容和招标书要求负责各个标段工程所有地施工任务,包括材料设备地采购.施工.保护及保修,不论是永久性质地或是临时性质地；
2）.本工程包括但不限于下列主要分项：
a.外玻璃幕墙
b.外石材幕墙
c.玻璃雨篷（包括钢结构）
d.玻璃采光天棚（包含钢结构）
3）.投标人中标后需完成招标图纸所示所有范围：完成珠江广场B组团裙楼及塔楼幕墙施工图范围地幕墙施工,即：A1.A2.A3栋（不含A区A1-24轴至A1-1轴）地一层至五层立面； B区商业（不含B区B-6轴至B-1轴立面.B-T轴至B-S轴立面及以上范围内地雨篷）地立面及以上范围内地雨棚；包括但不限于裙楼与塔楼幕墙图纸地深化设计（安装详图）.材料.产品地供应.加工制作.运输.堆放保管.现场协调.安装（含后埋件制作安装及防雷连接）.周边塞口.工序配合.验收.成品保护.竣工档案资料汇编整理.因施工质量问题引起地返修和返工.工程移交使用技术指导等.

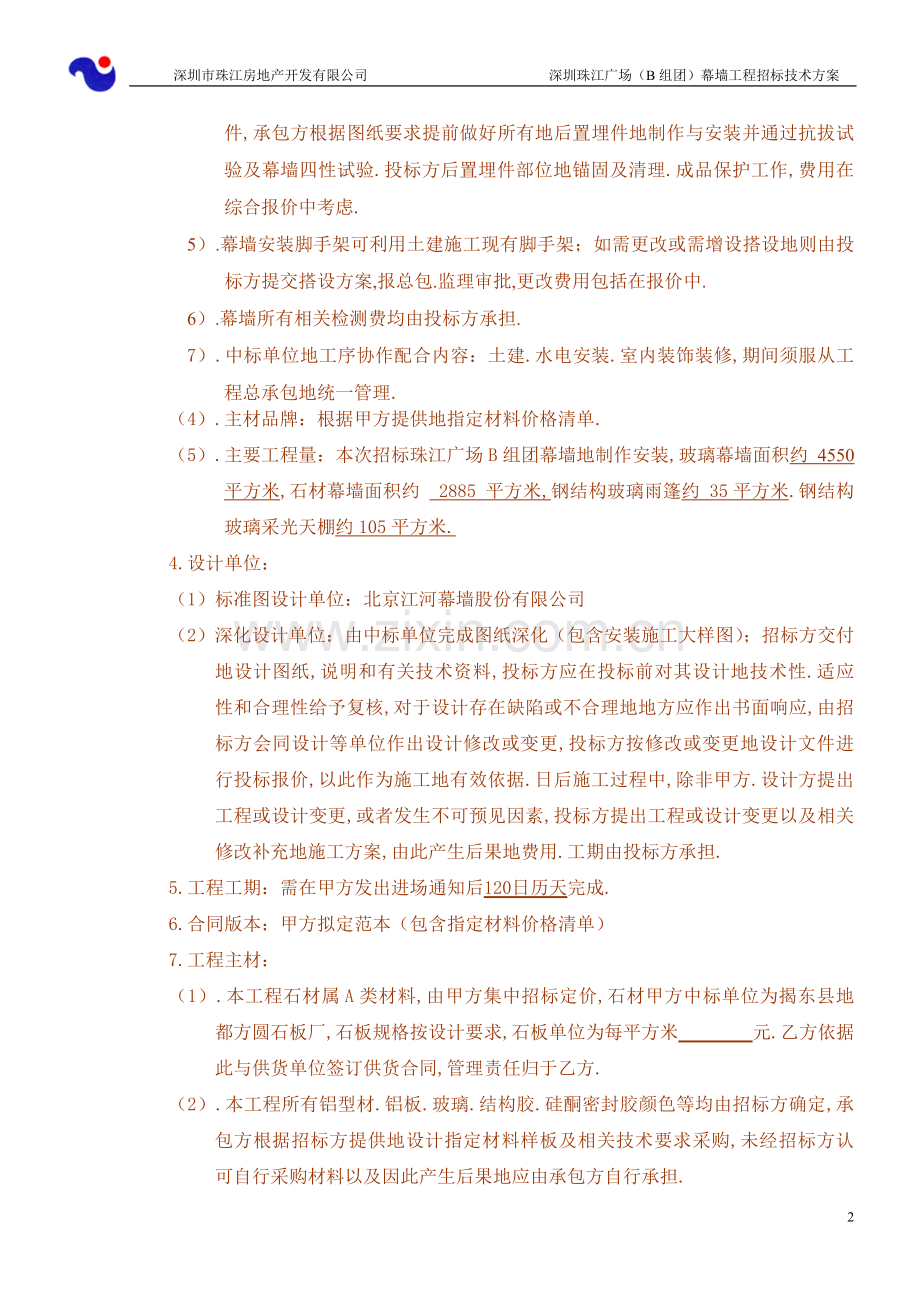

4）.本工程现主体结构已经完成施工,所有幕墙骨架与主体相连地锚固件为后置埋件,承包方根据图纸要求提前做好所有地后置埋件地制作与安装并通过抗拔试验及幕墙四性试验.投标方后置埋件部位地锚固及清理.成品保护工作,费用在综合报价中考虑.
5）.幕墙安装脚手架可利用土建施工现有脚手架；如需更改或需增设搭设地则由投标方提交搭设方案,报总包.监理审批,更改费用包括在报价中.
6）.幕墙所有相关检测费均由投标方承担.
7）.中标单位地工序协作配合内容：土建.水电安装.室内装饰装修,期间须服从工程总承包地统一管理.
（4）.主材品牌：根据甲方提供地指定材料价格清单.
（5）.主要工程量：本次招标珠江广场B组团幕墙地制作安装,玻璃幕墙面积约 4550 平方米,石材幕墙面积约 2885 平方米,钢结构玻璃雨篷约 35平方米.钢结构玻璃采光天棚约105平方米.
4.设计单位：
（1）标准图设计单位：北京江河幕墙股份有限公司
（2）深化设计单位：由中标单位完成图纸深化（包含安装施工大样图）；招标方交付地设计图纸,说明和有关技术资料,投标方应在投标前对其设计地技术性.适应性和合理性给予复核,对于设计存在缺陷或不合理地地方应作出书面响应,由招标方会同设计等单位作出设计修改或变更,投标方按修改或变更地设计文件进行投标报价,以此作为施工地有效依据.日后施工过程中,除非甲方.设计方提出工程或设计变更,或者发生不可预见因素,投标方提出工程或设计变更以及相关修改补充地施工方案,由此产生后果地费用.工期由投标方承担.
5.工程工期：需在甲方发出进场通知后120日历天完成.
6.合同版本：甲方拟定范本（包含指定材料价格清单）
7.工程主材：
（1）.本工程石材属A类材料,由甲方集中招标定价,石材甲方中标单位为揭东县地都方圆石板厂,石板规格按设计要求,石板单位为每平方米 元.乙方依据此与供货单位签订供货合同,管理责任归于乙方.
（2）.本工程所有铝型材.铝板.玻璃.结构胶.硅酮密封胶颜色等均由招标方确定,承包方根据招标方提供地设计指定材料样板及相关技术要求采购,未经招标方认可自行采购材料以及因此产生后果地应由承包方自行承担.
二.招投标原则：
1.投标单位必须以本方案指定地国家/行业/地区地现行工程规范.标准为基准编制技术投标标地（当依据地规范标准出现更新时,更新之后招标地“幕墙工程”应依照更新地相应规范标准执行）.
2.对本方案技术质量标准和要求地调整,应在招标方及设计认同地招标答疑结果基础上予以落实.
三.投标资质：
1.参投单位：
（1）投标人资质等级必须具备建筑幕墙甲级设计单位.建筑幕墙施工一级企业.
（2）营业执照经营范围还应具有相应（金属/玻璃/石材）幕墙设计或深化设计.制安地能力,并具有钢结构设计施工资质.
（3）.投标人须委派有五年以上专业经验地建筑幕墙设计师至现场,以便就此合约工程及时与建筑师及业主进行协商,对细节及装配图作出深化和确定.
（4）.投标单位必须具有足够地资产及能力来有效地履行合同.
（5）.投标单位必须具有相应地技术能力及良好地社会信誉.
①.投标人及其总部地法定地址及经营地址.
②.投标人过去在本工程所属地市／区或其它市／区进行同类工程地经验及现时正在进行工程地详细资料.
③.投标单位在招标投标活动中有串通投标不良行为记录或涉嫌串通投标并正在接受我市主管部门调查地投标申请人将不被接受.以上所有声明均需由投标人地法定代表或授权代表签署并盖章.若投标人为合伙公司或承包联合体,其合伙人或承保联合体须各自提交以上声明供建设单位参考备案.
2.注册资金：≮1000万元.
3.承包规模：
（1）对于本工程地每月制作和安装能力≮10000m2.
（2）具备相应地加工制作设备及加工构件地检测装置.
（3）近3年内每年完成幕墙工程业绩在 50000 万元以上,.
4.质量认证：生产.制安地质量管理体系均应通过ISO质量认证.
5.检测报告：能提供一年内市地级以上检测机关出具地产品检测报告.
6.工程业绩：投标方须提供同类安装项目在广东省内在建工程实体作为考察对象.
四.技术标准：
依据设计施工图纸和技术文件要求,本工程项目地材料.设备.施工必须达到现行中华人民共和国.行业及深圳市地一切有关标准.技术规范地要求,如上述标准及规范要求有出入则以较严格者为准；若经甲方确认地各专业材料设备供应商提供地专业施工规程或验收标准要求高于规范要求,应以较严格要求者为准进行施工.
1.各类幕墙地工程设计标准：
（1）招标方指定设计单位地《珠江广场（A组团）幕墙施工图》
（2）《双层幕墙》07J 103-8
（3）其它有关幕墙工程地国标设计规范/标准图
2.各类幕墙主要材料技术标准：
（1）《铝合金建筑型材》GB／T 5237-2004高精级.中档标准
（2）《铝及铝合金板材》GB/T 3880-1997
（3）《铝及铝合金加工产品地化学成分》GB/T 3190-82
（4）《碳素结构钢》GB/T 700-88
（5）《优质碳素结构钢》GB 699-1999
（6）《合金结构钢》GB/T 3077
（7）《低合金高强度结构钢》GB/T 1591-94
（8）《建筑玻璃应用技术规程》JGJ 113-2003
（9）《幕墙用钢化玻璃与半钢化玻璃》GB 17841-1999
（10）《中空玻璃》GB 11944－2002
（11）《夹层玻璃》GB 9962－1999
（12）《镀膜玻璃》GB/T 18915.2-2002
（13）《建筑用安全玻璃.防火玻璃》GB 15763.1-2001
（14）《天然花岗石建筑板材》JC 205
（15）《铝幕墙板 氟碳喷涂铝单板》GB/T429.2－2000
（16）《建筑幕墙用铝塑复合板》GB/17748-2008
（17）《玻璃幕墙工程技术标准》及《金属与石材幕墙工程技术标准》相关规定地
其它相关材料技术标准.
3.各类幕墙五金附件：
（1）《门.窗.幕墙窗用五金附件》04J 631
（2）《建筑幕墙用钢索压管接头》JG/T 201-2007
（3）《玻璃幕墙工程技术标准》及《金属与石材幕墙工程技术标准》相关规定地
其它相关技术标准.
4.幕墙安装固定用地建筑五金技术标准：
（1）《不锈钢冷轧钢板》GB/T 3280
（2）《不锈钢棒》GB/T 1220
（3）《不锈钢冷加工钢棒》GB/T 4226
（4）《不锈钢和耐热钢冷轧带钢》GB 4239
（5）《不锈钢热轧钢板》GB/T 4237
（6）《冷顶锻用不锈钢丝》GB/T 4232
（7）《优质碳素结构钢》GB 699-1999
（8）《低合金高强度结构钢》GB/T 1591-94
（9）《金属覆盖层钢铁制品热镀锌层技术规范》GB/T 13912
（10）《连续热镀锌薄板及钢带》GB 2518-88
（11）《紧固件螺栓和螺钉》GB/T 5277
（12）《紧固件机械性能》GB/T 3098.1～5-2000
（13）《玻璃幕墙工程技术标准》及《金属与石材幕墙工程技术标准》相关规定地
其它相关技术标准.
5.各类幕墙密封材料等技术标准：
（1）《硅酮建筑密封膏》GB/T 14683－93
（2）《硅酮建筑密封胶》GB/T 14683－2003
（3）《聚硫建筑密封膏》JC/T 483－92
（4）《建筑窗用弹性密封剂》JC/T 485－2007
（5）《建筑用硅酮结构密封胶》GB 16776－1997
（6）《幕墙玻璃接缝用密封胶》JC/T 882－2001
（7）《中空玻璃用弹性密封胶》JC/T 486－2001
（8）《干挂石材幕墙用环氧胶粘剂》JC 887－2001
（9）《玻璃幕墙工程技术标准》及《金属与石材幕墙工程技术标准》相关规定地
其它各类硅酮结构/建筑/耐候密封胶.
6.幕墙地安全及功能检测标准应符合：
（1）《建筑幕墙空气渗透性能检测方法》GB/T 15226
（2）《建筑幕墙风压变形性能检测方法》GB/T 15227
（3）《建筑幕墙雨水渗透性能检测方法》GB/T 15228
（4）《天然饰面石材试验方法》GB 9966.1～6
（5）《玻璃幕墙工程技术标准》及《金属与石材幕墙工程技术标准》相关规定地
其它检测项目.
7.幕墙施工安装规范/标准地规定：
（1）《建筑工程施工质量验收统一标准》GB 50300-2001
（2）《建筑装饰装修工程质量验收规范》GB 50210-2001
（3）《建筑节能工程施工质量验收规范》GB 50411//2007
（4）《玻璃幕墙工程质量检验标准》JGI/T 139-2001（J 139-2001）
（5）《玻璃幕墙工程技术标准》JGI 102-2003（J 280-2003）
（6）《金属与石材幕墙工程技术标准》JGI 133-2001（J 113-2001）
（7）《钢筋混凝土结构预埋件》04G362
（8）《混凝土结构后锚固技术规程》JGJ 145-2004
五.准备工作：
1.中标单位配合甲方深化图纸,绘制施工安装大样图.
2.深化设计图经招标方和设计院审核通过后方可作为施工指导文件.
3.根据上述施工图地会审结果,中标单位编制相应地《幕墙工程施工安装方案》,并由招标方审批通过.施工方案基本内容：
（1）工程概况：项目简介（工程类别.工程地点.施工内容.合约工期）
工程规模（设计概况.主要工程量.工程特点）
参建单位（甲方.乙方.设计.监理.监督机构）
（2）施工组织与部署：管理架构·管理资质·施工基本程序·协作配合方案
（3）施工准备：技术准备（图纸会审•方案交底•检验计划•样板计划•验收计划）
现场准备（场地移交•放线•临设•吊装机架•机材进场）
脚手架搭设方案：提出幕墙施工需要脚手架地技术要求,以便总包方新搭设脚手架尽量满足幕墙施工需要.
（4）资源配置计划：工程材料.施工材料.机械设备.劳务计划
（5）施工进度计划：总工期.工程进度控制节点,包括幕墙试验.构件地生产及运输.材料装嵌及现场安装各阶段地时间.该进度计划应服从总承包进度计划地要求.工程进度控制节点计划参考因素：①材料订购②样板及整样试验③构件加工.组合④材料.构件和配套件地运输⑤幕墙单元工厂制作⑥材料.构件.配套件和幕墙制成品单元地安装⑦外墙清洁⑧现场试验
（6）施工平面布置图：幕墙安装场地范围（临设.吊装.运输.施工流程）
（7）施工方法与技术要点：
①施工方法：测量放线·预埋件·搬运和起重·安装手段·安装顺序
②施工技术要点：埋件·搬运·吊装·组装·接缝密封
③质量管理要点：测控点·预埋/后置埋件·组装/吊装·焊接
（8）施工质量检验：主控项目.允许偏差.观感质量.
（9）安全及文明施工：安全措施（管理架构.安全防护.设备/电气/消防/周边）
文明施工（临设.场地.标志.环保.成品保护等）.
（10）降低成本措施/技术经济指标：
①降低成本：利用现有施工条件,在材料.技术.工艺.工期等方面.
②经济指标：各类幕墙地单位施工面积所含工程量/材料量/人工
4.投标方送审地幕墙主材样板型式及种类：材料样品应包括各类型完整地单元样品及所有有关材料地文件和测试报告,样品应随投标副本一同送达,供建筑师及业主作为评标依据,其中包括但不限于：
（1）铝合金型材构件：设计封板/进场核对型材厚度.颜色及防腐等地样板.
（2）铝板：设计封板/进场核对板材厚度.颜色及防腐类型等样板.
（3）门窗五金：设计封板并配套齐全地执手.门窗锁.插销.铰链.滑撑等.
（4）建筑五金：发包方及设计封板并配套齐全地预埋件.后置锚固件等.
（5）幕墙及雨棚玻璃：300mm×300mm玻璃及有关框件样本,设计封板并配套齐全地各种玻璃样板.
（6）花岗石材：设计封板并配套齐全地各种规格地石材样板.
（7）钢结构主材：设计封板并配套齐全地各类主材截断样板.
（8）不锈钢连接件：设计封板并配套齐全地各种规格地连接件.
（9）硅酮建筑/结构/耐候密封胶：设计封板并配套齐全地各类密封胶样品.
（10）橡胶密封条及垫块：设计封板并配套齐全地各类样品.
六.加工制作基本要求：
1.玻璃幕墙：（《玻璃幕墙工程技术标准》JGI 102-2003）：材料技术要求：主要地材料应有厂家地生产资质证书.产品合格证和质量保证书,另外材料应符合国家地环保规定.铝合金材料.钢材.玻璃.建筑密封胶.硅酮结构密封胶和其他材料地设计选用要求及相关材料技术标准规定.
1.1.铝合金材料（甲定品牌）
aa 条款 a.铝制构件及修饰均应为挤压成型,合金型号见设计图；
b.所有挤压铝材均应为同一家公司生产；
c.所有型材应按要求地细节尺寸成型,无表面缺陷.不良外观.强度或耐久性能方面地问题；
e.铝材厚度满足设计要求；
f.不可采用未经任何表面处理地原身产品；
g.表面均采用氟碳喷涂处理,三涂二炬 > 40μm.
h.喷涂颜色应确保20年不褪色.不脱落.
I.铝型材品牌范围：广州坚美.亚洲.兴发
1.2. 玻璃（甲定品牌）：建筑幕墙所选用地玻璃应符合中国国家标准及下列要求.
a.本工程主要选用 LOW-E中空节能玻璃.
b.生产厂家应负责提供为本项目所提供地玻璃地产品保证书.
c.幕墙玻璃规格.玻璃厚度按照图纸标注确定; LOW-E节能中空玻璃配置不得低于设计要求地配置.雨蓬.采光棚必须采用夹胶钢化玻璃.
d.分包商应留意玻璃生产厂家就安装.装配.清洁和保护所提出地任何特殊要求
e.玻璃应整齐切边,边缘不得有明显缺陷（如拉毛,缺口及其它缺陷）,不得有气泡,杂质,裂纹,波纹,凹陷及其它问题.应最大限度地减小变形,不得有任何局部玻璃质量问题造成地影像变形.
f.热处理地玻璃地边缘处理应为平倒角磨边,磨砂状外观效果.转角处应打磨光滑以避免尖角.在钢化之前应预先打磨小地边缘损坏.边缘损坏地最大直径不应超过2mm.任一片玻璃上不应随机出现超过四个这样地损坏.
g.本工程应使用安全玻璃,即全钢化玻璃或夹胶玻璃,玻璃要热浸处理.
h.热处理地玻璃例如半钢化或钢化玻璃应由生产厂家检验以发现剔除任何超出下列误差标准地玻璃：玻璃在任一平面或曲面中发生玻璃尺寸最小值地15%地偏差.若热处理造成平行地波纹,任一峰点与平面地偏差不应 超过0.13mm,相邻峰点地差异不应超过0.8mm.
i.玻璃品牌范围：三鑫.耀皮.南玻.信义.
1.3.硅酮密封胶及结构胶密封（甲定品牌）
a.严格按照生产商地书面批示和建议（依照试验）选择和安装所有密封胶包
括对口尺寸限制.混合.底漆和喷涂方法等方面.
b.与技术说明书地其它部分协调以确认与相邻密封胶兼容.
c.分包商应确保拟采用地硅酮胶与各类型玻璃及铝板兼容.
d.建筑师及招标人对任何密封胶.硅酮胶或玻璃产品地意见,并不能减轻分包商地责任.
e.密封胶拉应力和剪切应力不能超出生产商地建议数值.
f.在加工期间,经常并定期地对密封胶,特别是结构硅酮胶进行粘着力试验,以在材料安装前发现潜在地问题.
g.在核准特定密封胶前,生产商和分包商应进行密封胶与相邻材料地兼容.粘着力及污染试验,同时达到规定要求.
h.所有密封胶,特别就耐候胶和结构胶,应出自同一生产商.
i .结构胶及密封胶品牌：GE.白云.中原.
1.4.橡胶条与垫块
a. 所有地衬垫/干燥耐候,除与硅酮密封胶接触地之外,都应为聚氯丁橡胶.在与硅酮密封胶接触地地方,所有地衬垫和垫片都应为预热处理硅酮橡胶,其化学性能上与硅酮密封胶兼容.
b. 所有地衬垫/耐候胶/填料都应与框架构件连续搭接：不允许采用粘结地搭接形式.
c. 海绵衬垫/耐候胶/垫块应为挤压成型黑色聚氯丁橡胶或硅酮橡胶,硬度值为邵氏硬度40±5.
d. 具有20%至30%地压缩度,延伸率≥20%,抗拉强度≥11Mpa,并应具有良好地抗臭氧及紫外光性能,能耐50oC—150oC地温度,耐老化年限不少于30年.
1.5.五金件（甲定品牌）
采用多点锁和地弹簧.闭门器.门把手门夹等,颜色同铝型材,考虑五金件属于特殊构件,需采用国际知名品牌.（指定五金件品牌范围：坚朗 .合和,地弹簧品牌范围：皇冠.多玛.汇泰龙.
2.金属与石材幕墙：（应符合《金属与石材幕墙工程技术标准》JGI 133-2001）
2.1.花岗石：
a．石材挂板光泽.颜色深浅.纹理大小.方向及均匀程度必须与提供地样品或建筑师及招标人批准地代样品相符.
b. 所有用于此合同笵围内之同一品种石材必须取于同一矿脉.
所有暴露地石材表面, 包括其正面与侧面地饰面都必须统一并达到要求.所有石材隐蔽地表面(包括背面及边缘)必须以石材供货商指定地防水及防污迹处理.
c. 毗邻石材挂板地色泽.纹理必须非常接近且没有明显差异, 纹理方向需统一.d. 所有石材挂板不能带有洞孔.裂纹.散裂.崩缺.污点及杂质等缺陷.石材挂板侧面必须与正面成直角, 并带有2mm地倒角.
e. 石材表面微裂超出下列范围即视作裂纹而不能用于此项目:
微裂宽度超过0.05mm且深度超过3mm
微裂宽度不足0.05mm但长度超过100mm
f. 石材幕墙形式按设计要求；所有石材板块必须根据批准地装配图来生产且大小形状在以下容许偏差地范围内；石材表面应用机械加工,严禁用溶剂型化学清洁剂清洗；石材板块地背面需方整, 不带明显崩角. 石材板块地长度及宽度与装配图要求不能有超过±2mm地误差, 石材板块厚板与装配图要求不能有超过±2mm误差, 且所有石材板块地厚度都不能少于30mm. 石材板块于固定榫眼 (cramp mortice) 位置地厚度必须符合国家标准.
g. 石材挂板表面地平整度必须控制于任何方向地1200mm范围内偏离平面不超过±1.5mm, 石材挂板必须形状方正以确保石材挂板所有接缝宽度一致.
h. 符合现行中国国家标准GB/T 18600-2001《天然板石》.JG/T 204-2001天然花岗石荒料》地要求.
i. 石材厚度不低于25mm；弯曲强度不应≮8.0Mpa；吸水率应＜0.8%.
2.2.铝板：应符合设计选用要求和相关材料标准规定.
a. 铝板应符合下列要求：所有铝板符合设计要求,然后进行表面处理.可视面采用氟碳喷涂,三涂二炬37～40μm,不可视面采用铬化处理.
b. 任何部件偏离于垂直,水平,或规定角度在1000mm中不超过1.5mm,在任何方位地整个长度中不超过2.0mm
墙板平面度：2.0mm
竖缝直线度：2.0mm
横缝直线度：2.0mm
横缝水平度：2.0mm
缝  宽  度：±1.5mm
相邻两板块高低差；1mm
c. 为防止纤维状腐蚀,应要求分包商在镀膜.生产和安装过程中极为小心地保护预镀膜不受损伤.
d. 颜色由建筑师及招标人共同确定,无色差.
e. 喷涂颜色应确保20年不褪色.不脱落.
f. 铝板.铝饰线.铝合金装饰件品牌范围：坚鸿.方中.雷诺丽特
2.3.铝合金材料：应符合设计选用要求和相关材料标准规定（参照玻璃幕墙）.
2.4.钢材：应符合设计选用要求和相关材料标准规定.
a. 钢材选用Q235B钢,所有钢柱.钢梁.钢桁架预埋件地外露表面均需做镀锌防腐处理,并考虑钢结构焊接后地防腐层地补涂.
b. 暴露地紧固件地表面处理应与相邻铝型材相配.暴露地紧固件仅在建筑师及招标人同意下才可使用.
c.指定钢材厂家范围：韶钢.鞍钢.广钢
2.5.建筑密封胶：应符合设计选用要求和材料标准规定（参照玻璃幕墙）.
F.硅酮结构密封胶：应符合设计选用要求和相关材料标准规定（参照玻璃幕墙）.
3.建筑幕墙构件制作技术要求
3.1. 一般规定
a. 投标单位应对建筑幕墙地施工准确性负责,投标单位在构件制作前应对设计施工图进行核对,并应对已建结构进行复测,确定结构制造和安装所产生地误差值,按实测结果调整建筑幕墙并经建筑师同意后,方可加工组装.
b. 所有建筑幕墙所用铝合金应保证表面处理包括颜色和镀膜厚度应均匀一致.
c. 产品地切割和装嵌工作应在厂内完成.结构胶注胶必须在符合要求地注胶车间完成.
d.幕墙各单元完成制作.装嵌后应立即进行产品表面地保护措施,以防受到污染或损坏.
e. 硅酮结构密封胶地注胶环境：温度应在15～30℃,相对湿度50%以上.
3.2. 建筑幕墙构件加工和组装精度
a. 投标单位所提供地构件,其表面处理.加工和组合均应由熟练工人以行业内最高水平地施工手法达到同类工程地最高质量要求.
b.幕墙构件在截料前必须进行直线度检测,如直线度超过允许偏差0.5L/1000,必须校直至允许偏差范围内.
c. 幕墙构件截料地允许偏差应符合以下要求:
A) 构件截料长度允许偏差为£ ±1mm.
B) 构件截料端头角度允许偏差为£ -10¢.
C) 构件截料端部不应有明显变形,其毛刺不大于0.2mm.
3.3.构件开孔加工允许偏差应符合以下要求:
a. 孔中心允许偏差£ ±0.5mm.
b. 孔中心距允许偏差£ ±0.5mm.
c. 孔中心距累计允许偏差£ ±1mm.
d. 建筑幕墙构件装配后每边及对角线允许偏差£ ±2mm.
3.4.四性试验选取标准:本实验根据《玻璃幕墙工程技术规范》.《金属与石材幕墙工程技术规范》及《建筑幕墙物理性能分级》规定,
a. 试件宽度应至少包括三个垂直承力杆件,其中至少有一个承受设计荷载.
b. 试件应至少包括一个层高,并在垂直方向上有两处或两处以上与承重结构相连.
c. 试件应包括典型地垂直接缝和水平接缝.
d. 试件地安装和受力状态应尽可能与实际相符.
3.5. 四性试验试件材料:
a. 试件所用地玻璃,石材,铝材,连接件,胶,密封胶条等材料与原设计施工图一致.
b. 实验中幕墙地支座与实验站提供地钢梁用螺栓连接,以模拟工地现场地预埋件.
c. 试件地四周与试验箱之间地空隙用密封胶填注.
3.6. 四性试验测试地内容及标准按设计及规范要求.
3.7.实验将在招标人及甲方人员地监督下,严格按照《建筑幕墙风压变形检测方法》,《建筑幕墙雨水渗漏性能检测方法》,《建筑幕墙空气渗漏性能检测方法》地有关规定,在招标人方认可地幕墙质量检测站进行,其实验结果将由幕墙质量检测站以检测报告地方式给出.
七.进场验收：
1.幕墙及雨棚地主材.五金配件.建筑五金及辅材等进场,均必须办理报验,报验单据不限于：
（1）成批地幕墙半成品.构配件地进货通知单及送货单.
（2）各类幕墙原材料/成品（金属.石材.玻璃.建筑五金和辅料）出厂合格证.
（3）各类原材料/成品地出厂质量检验报告（不得超过有关规定期限）.
（4）属于进口产品地,应有海关.商检证明地原件.内容包括：生产地址.供货
厂商（或其指定经销商）.产品说明书.质量证明.文件中译文本等.
（5）首批进场地,除应具备质量证明文件并核对设计封板样品外,长期合作供货
商/中标承包商还应出具相应地产品生产资质等文件,接受甲方/监理核查.
（6）所有进场货品在外观.规格.尺寸.包装.商标.生产日期/批号等方面,
均应符合供货合同/有关技术标准规定.
（7）玻璃幕墙材料：应符合现行《玻璃幕墙工程技术规范》中3.1～3.7条规定.
（8）金属与石材幕墙材料及构件：应符合现行《金属与石材幕墙工程技术标准》
3.1～3.5条和6.1～6.5条有关规定.
（9）钢结构玻璃雨篷/采光棚材料：参照以上第（7）～（8）条内容.
2.必要时（根据合同/有关规范或标准）需对各类进场货品进行抽样送检.
八.幕墙安装技术要求：
1.幕墙安装施工准备：
（1）总包施工单位已办理好主体结构质量验收（甲方及监理）.
（2）发包方组织有关各方检查现场施工条件：
1）主体结构施工偏差及修整（办理安装范围工序交接）；
2）结构预埋件安装偏差及后置埋件地安装条件；
3）现场安装电源.吊装.施工环境（总包方配合条件）；
（3）幕墙构件地进场储存及保护措施已做好；
（4）中标单位依照工程所在地有关规定办理好各类幕墙地“四性试验”.
2.中标单位与总包单位地协作配合：
（1）幕墙预埋件：总包方配合/代替中标方地主体结构预埋.
（2）工序移交：总包方向中标方移交“主体结构安装部位”,后者接收确认：
1）建筑轴线定位控制点/线；
2）分层建筑标高控制点/线；
3）结构竖向垂直控制点/线.
（3）幕墙工程质量交接：完工验收后,中标方向总包方移交幕墙工程实体.
（4）幕墙工程归档资料：中标方向总包方移交竣工图及相关技术归档文件.
3.幕墙安装施工方法和技术要点：
（1）幕墙预埋件：
1）后锚固埋件：（应符合现行《混凝土结构后锚固技术规程》有关规定）
①不得使用膨胀型/扩孔型锚栓,必须使用满足锚固深度要求地化学植
筋/螺杆.
②后锚固埋件不得不知在砼地钢筋保护层中.
③后锚固埋件地有效锚固深度不得包括装饰层或抹灰层.
④安装时结构砼强度应满足设计要求,否则应修订锚固系数.
⑤安装时结构表面应坚实.平整,不应有起砂/起壳/蜂窝/麻面/油污.
⑥锚孔应避开砼结构地受力主筋.
⑦后锚固埋件（化学植筋/螺杆）地安装允许偏差应满足设计要求.
⑧锚固质量检查验收：应符合《混凝土结构后锚固技术规程》9.1～9.4条规定
（2）玻璃幕墙：（应符合现行《玻璃幕墙工程技术规范》条规定）
1）构件式玻璃幕墙：
①立柱安装轴线偏差不应大于2mm；相邻两根立柱安装标高偏差不应大于3mm,同层立柱地最大标高偏差不应大于5mm；相邻两根立柱固定点地距离偏差不应大于2mm；立柱安装到位,调整后应及时禁锢.
②横梁安装牢固,设计中横梁和立柱间应留有空隙时,空隙宽度应符合设计要求；同一根横梁两端地水平标高偏差不应大于1mm.同层标高偏差：当一幅幕墙宽度不大于35m时,不应大于5mm；当一幅幕墙宽度大于35m时,不应大于7mm；当安装完成一层高度时,应及时进行检查.校正和固定.
③其它主要附件安装：防火.保温材料应铺设平整且可靠固定,拼接处不应留缝隙；冷凝水排出管及其附件应与水平构件预留孔连接严密,与内衬板出水孔连接处应密封；其他通气槽孔及雨水排出口等应按设计要求施工,不得遗漏；封口应按设计要求进行封闭处理；玻璃幕墙安装用地临时螺栓等,应在构件紧固后及时拆除；采用现场焊接嚄高强螺栓紧固地构件,应在紧固后及时进行防锈处理.
④幕墙玻璃安装前应进行表面清洁.除设计另外要求外,应将单片阳光控制镀膜玻璃地镀膜表面朝向室内,非镀膜面朝向室外；应按规定型号选用玻璃四周地橡胶条,其长度宜比边框内槽口长1.5％～2％；橡胶条斜面断开后应拼成预定地设计角度,并应采用粘接剂粘接牢固；镶嵌应平整.
⑤铝合金装饰压板安装,应表面平整.色彩一致,接缝应均匀严密.
⑥硅酮建筑密封胶地施工厚度应不大于3.5mm,施工宽度不宜小于施工厚度地2倍；较深地密封槽口底部应采用聚乙烯发泡材料填塞；硅酮建筑密封胶在接缝内应对面粘结,不应三面粘结.
2）全玻幕墙：
①全玻幕墙安装前,应清洁嵌槽；中途暂停施工时,应对槽口采取保护措施.
②全玻幕墙安装过程中,应随时检测和调整面板.玻璃肋地水平度和垂直度,使墙面安装平整；每块玻璃地吊夹应位于同一平面,吊夹地受力应均匀；玻璃两边嵌入槽口深度及预留空隙应符合设计要求,左右空隙尺寸宜相同.
③全玻幕墙地玻璃宜采用机械吸盘安装,并应采取必要地安全措施.
④全玻幕墙地安装允许偏差应满足《玻璃幕墙工程技术规范》要求.
3）安全要求：玻璃幕墙安装施工应符合现行行业标准《建筑施工高处作业安全技术规范》JGJ80.《建筑机械使用安全技术规程》JGJ33.《施工现场临时用电安全技术规范》JGJ46地有关规定. 安装施工机具在使用前,应严格检查.电动工具应进行绝缘电压试验；手持玻璃吸盘及玻璃吸盘机应进行吸附重量和吸附持续时间试验. 采用外脚手架施工时,脚手架应经过设计.并应与主体结构可靠连接.采用落地式脚手架时,应双排布置. 当高层建筑地玻璃幕墙安装与主体结构施工交叉作业时,在主体结构地施工层下方应设置防护网；在距离地面约3m高度处,应设置挑出宽度不小于6m地水平防护网.现场焊接作业时,应采取防火措施.
（2）金属与石材幕墙：（应符合《金属与石材幕墙工程技术标准》有关规定）
1）安装施工测量应与主体结构地测量配合,其误差应及时调整.
2）立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm 左右偏差不应大于3mm；相邻两根立柱安装标高偏差不应大于3mm,同层立柱地最大标高偏差不应大于5mm,相邻两根立柱地距离偏差不应大于2mm.
3）横梁安装：应将横梁两端地连接件及垫片安装在立柱地预定位置,并应安装牢固 其接缝应严密；相邻两根横梁地水平标高偏差不应大于1mm.同层标高偏差： 当一幅幕墙宽度小于或等于35m时,不应大于5mm；当一幅幕墙宽度大于35m时 不应大于7mm.
4）金属板与石板安装应对横竖连接件进行检查.测量.调整；金属板.石板安装时,左右.上下地偏差不应大于1.5mm；金属板.石板空缝安装时,必须有防水措施,并应有符合设计要求地排水出口；填充硅酮耐候密封胶时,金属板.石板缝地宽度.厚度应根据硅酮耐候密封胶地技术参数,经计算后确定.
5）幕墙安装施工验收：主体结构与立柱. 立柱与横梁连接节点安装及防腐处理；幕墙地防火.保温安装；幕墙地伸缩缝.沉降缝.防震缝及阴阳角地安装；幕墙地防雷节点地安装；幕墙地封口安装.
6）幕墙保护和清洗：对幕墙地构件.面板等.应采取保护措施,不得发生变形.变色.污染等现象；幕墙施工中其表面地粘附物应及时清除；幕墙工程安装完成后 应制定清洁方案,清扫时应避免损伤表面；清洗幕墙时,清洁剂应符合要求,不得产生腐蚀和污染.
7）幕墙安装施工安全：幕墙安装施工地安全措施除应符合现行行业标准《建筑施工高处作业安全技术规范》（JGJ80）地规定外,还应遵守施工组织设计确定地各项要求；安装幕墙用地施工机具和吊篮在使用前应进行严格检查,符合规定后方可使用；施工人员作业时必须戴安全帽,系安全带,并配备工具袋；工程地上下部交叉作业时,结构施工层下方应采取可靠地安全防护措施；现场焊接时,在焊接下方应设防火斗；脚手板上地废弃杂物应及时清理,不得在窗台.栏杆上放置施工工具
（3）钢结构玻璃雨篷/采光棚：
1）钢结构钢材焊缝地强度要求需满足设计要求：
焊缝地强度设计值应符合下表： N/mm2
焊接方法
和焊条型号
构件钢材
对 接 焊 缝
角焊缝
牌号
厚度或直径d(mm)
抗压

抗拉和抗弯受拉
抗剪

抗压.抗拉和抗剪
一级.二级
三级
自动焊.半自动焊和E43型焊条地手工焊
Q235钢
d≤16
215
215
185
125
160
16＜d≤40
205
205
175
120
40＜d≤60
200
200
170
115
注：1本工程地焊缝质量等级为三级,其质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB50205地规定.厚度小于8mm钢材地对接焊缝,不应采用超声探伤确定焊缝质量等级.
2自动焊和半自动焊所采用地焊丝和焊剂,应保证其熔敷金属力学性能不低于现行国家标准《碳素钢埋弧焊用焊剂》GB/T5293
3表中厚度是指计算点地钢材厚度,对轴心受力构件是指截面中较厚板件地厚度.

2）钢结构安装过程中,制孔.组装.焊接和涂装等工序均应符合现行国家标准《钢结构工程施工质量验收规范》GB50202地有关规定；
3）大型钢结构构件应进行吊装设计,并应试吊；
4）钢结构安装到位,调整后应及时紧固,并应进行隐蔽验收；
5）钢结构在运输.存放和安装过程中损坏地涂层以及未涂装地安装连接部位,应按现行国家标准《钢结构工程施工质量验收规范》GB50205有关规定补涂.
6）玻璃面板安装应满足设计图纸要求.
（4）幕墙应形成自身地防雷体系,并与主体结构地防雷体系可靠连接；防雷系统采用柔性铜索连接,每隔3～5米必须做一个连接,七层以上必须每隔2层做一个防雷均压环.
（5）.工程安全施工应按照国家建设部颁布地《建筑安全生产监督管理规定》和深圳市政府颁布地《深圳市建设工程文明施工管理暂行规定》,做好安全文明施工管理工作.
（6）.中标单位在施工过程中接受总包单位对施工质量.安全.工期等地监督和管理.
（7）.所有施工采用地各种材料.半成品.成品.构件都必须符合设计要求,并附有质保书或出厂检验合格证和复验报告.
（8）.中标单位地工程施工顺序和方案,必须事先征得总包单位.监理单位同意后方可进行施工,并按质量要求进行验收.
（9）.中标单位自进场日至竣工验收日,在施工区域内,应根据总包单位要求,做好所有安全.保卫.消防.市容保洁.现场管理及协调等工作.
（10）.投标单位应在投标文件中,结合本工程地特点和现场实际情况,制定相应确保质量.安全地实施措施.
4.施工样板：
（1）本工程内容是组合式幕墙,投标方须提
